1 ELABORADO POR: Francisco Palacios Silva Francisco Mera Clavijo

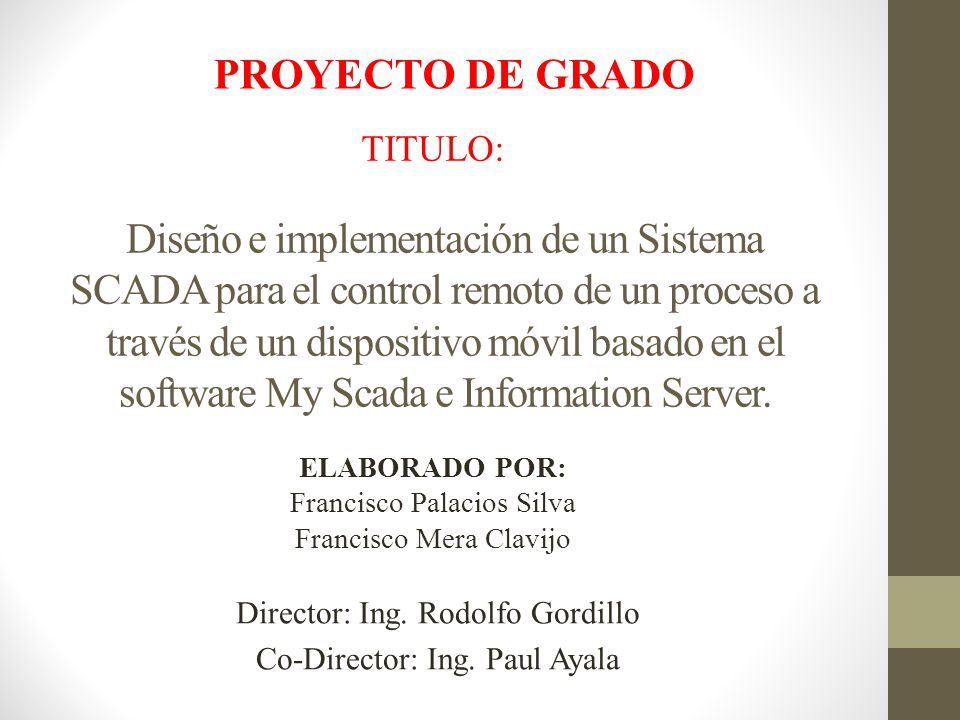

PROYECTO DE GRADO TITULO: Diseño e implementación de un Sistema SCADA para el control remoto de un proceso a través de un dispositivo móvil basado en el software My Scada e Information Server. ELABORADO POR: Francisco Palacios Silva Francisco Mera Clavijo Director: Ing. Rodolfo Gordillo Co-Director: Ing. Paul Ayala

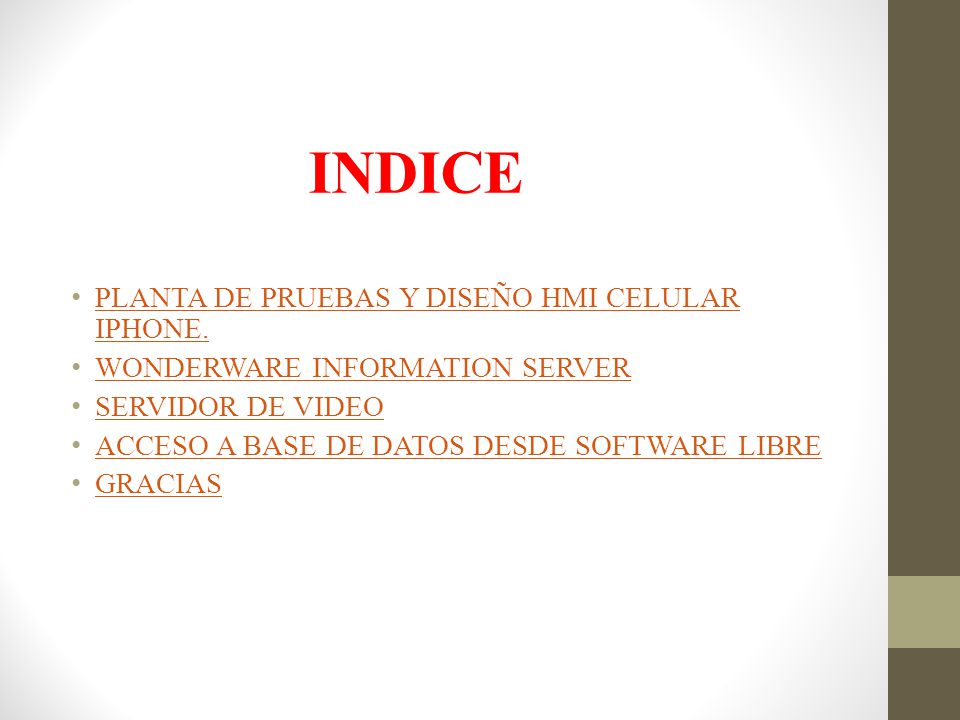

2 INDICE PLANTA DE PRUEBAS Y DISEÑO HMI CELULAR IPHONE.
WONDERWARE INFORMATION SERVER SERVIDOR DE VIDEO ACCESO A BASE DE DATOS DESDE SOFTWARE LIBRE GRACIAS

3 PLANTA DE PRUEBAS Y DISEÑO HMI CELULAR IPHONE

4 TEMAS A TRATAR OBJETIVOS PLANTA DE PRUEBA SOFTWARE UTILIZADO
PROGRAMA IPHONE PROGRAMA PLC

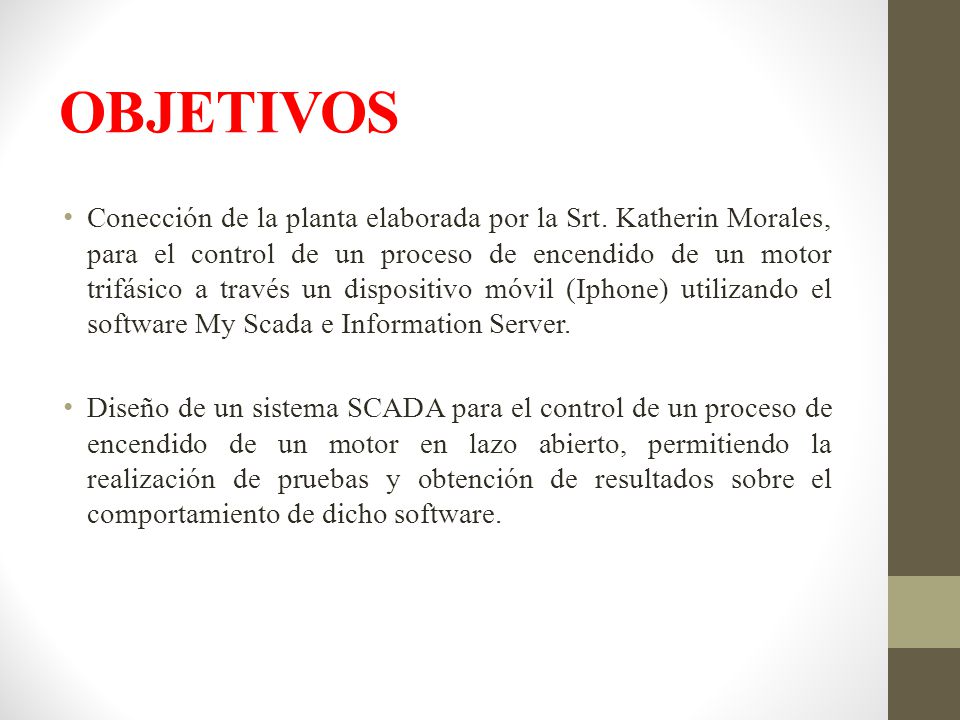

5 OBJETIVOS Conección de la planta elaborada por la Srt. Katherin Morales, para el control de un proceso de encendido de un motor trifásico a través un dispositivo móvil (Iphone) utilizando el software My Scada e Information Server. Diseño de un sistema SCADA para el control de un proceso de encendido de un motor en lazo abierto, permitiendo la realización de pruebas y obtención de resultados sobre el comportamiento de dicho software.

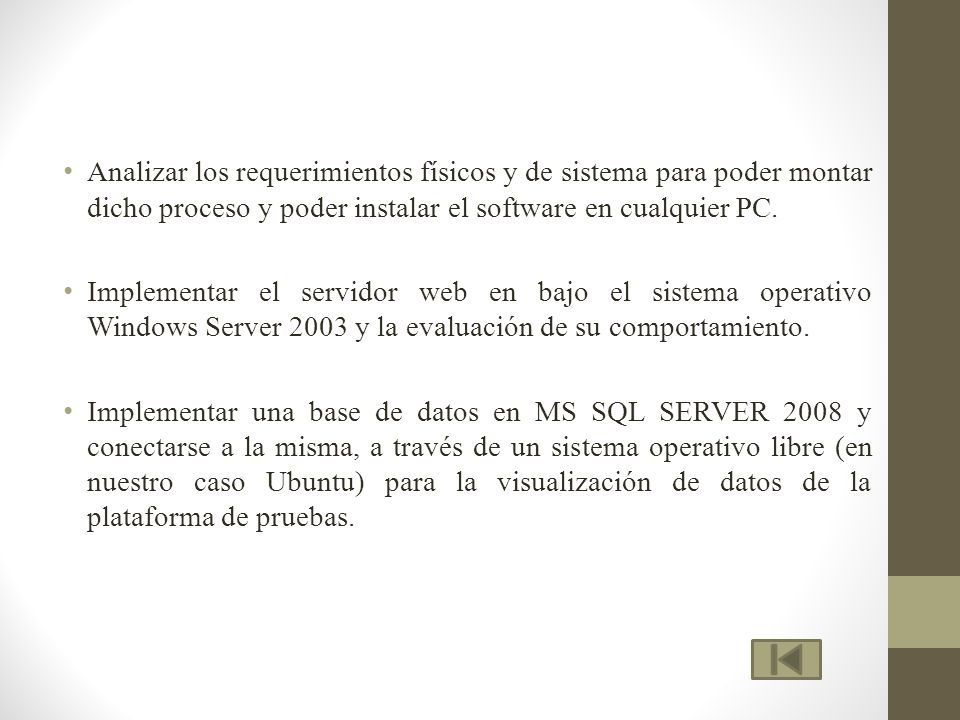

6 Analizar los requerimientos físicos y de sistema para poder montar dicho proceso y poder instalar el software en cualquier PC. Implementar el servidor web en bajo el sistema operativo Windows Server 2003 y la evaluación de su comportamiento. Implementar una base de datos en MS SQL SERVER 2008 y conectarse a la misma, a través de un sistema operativo libre (en nuestro caso Ubuntu) para la visualización de datos de la plataforma de pruebas.

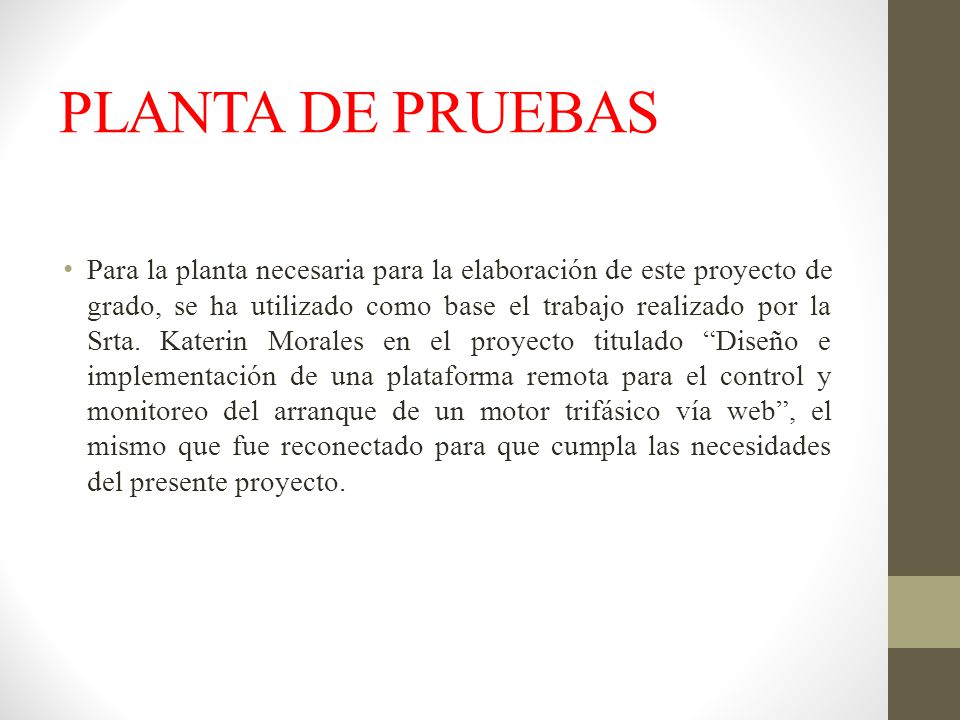

7 PLANTA DE PRUEBAS Para la planta necesaria para la elaboración de este proyecto de grado, se ha utilizado como base el trabajo realizado por la Srta. Katerin Morales en el proyecto titulado “Diseño e implementación de una plataforma remota para el control y monitoreo del arranque de un motor trifásico vía web”, el mismo que fue reconectado para que cumpla las necesidades del presente proyecto.

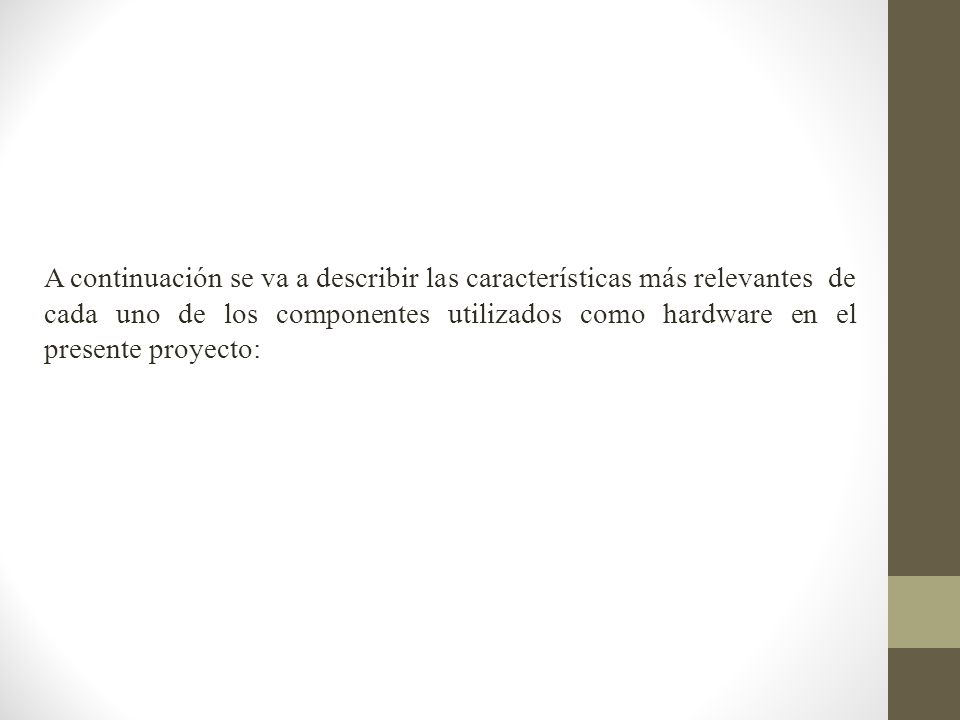

8 A continuación se va a describir las características más relevantes de cada uno de los componentes utilizados como hardware en el presente proyecto:

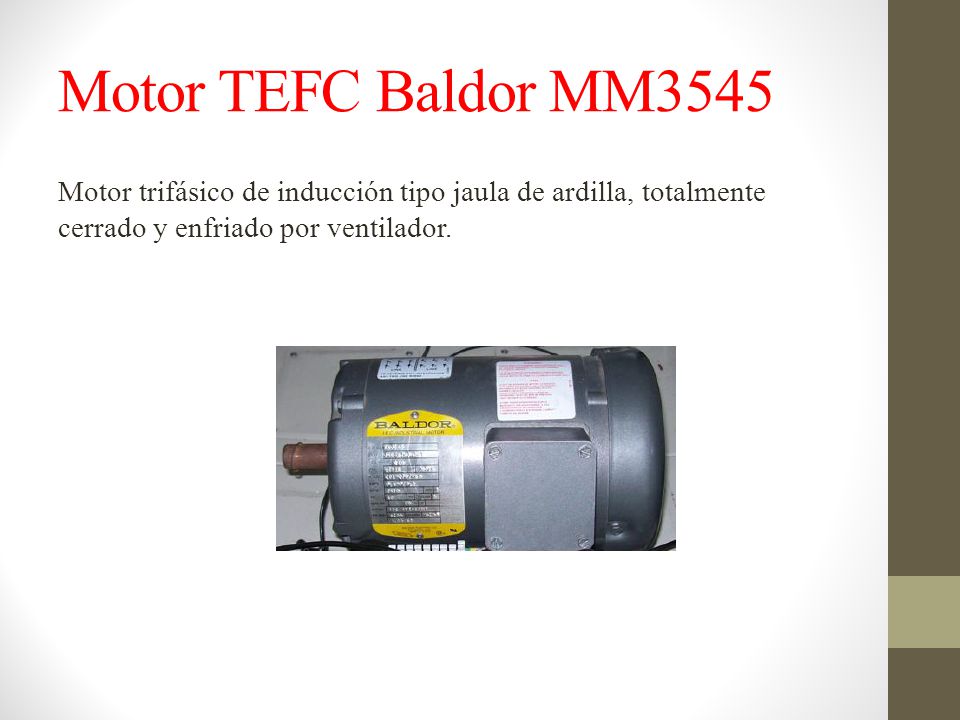

9 Motor TEFC Baldor MM3545 Motor trifásico de inducción tipo jaula de ardilla, totalmente cerrado y enfriado por ventilador.

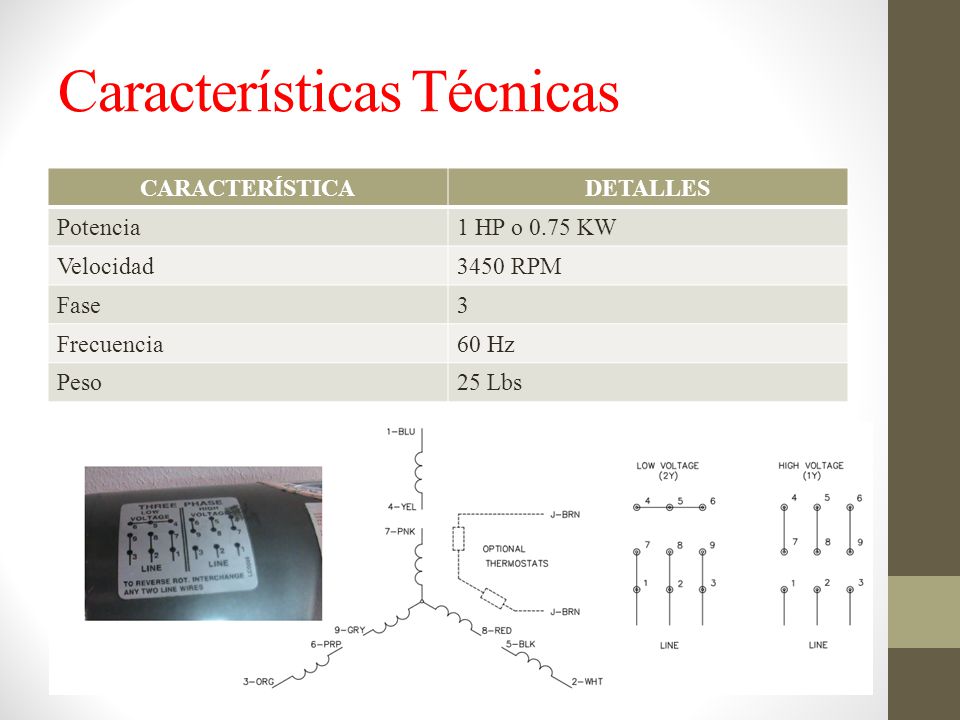

10 Características Técnicas
DETALLES Potencia 1 HP o 0.75 KW Velocidad 3450 RPM Fase 3 Frecuencia 60 Hz Peso 25 Lbs

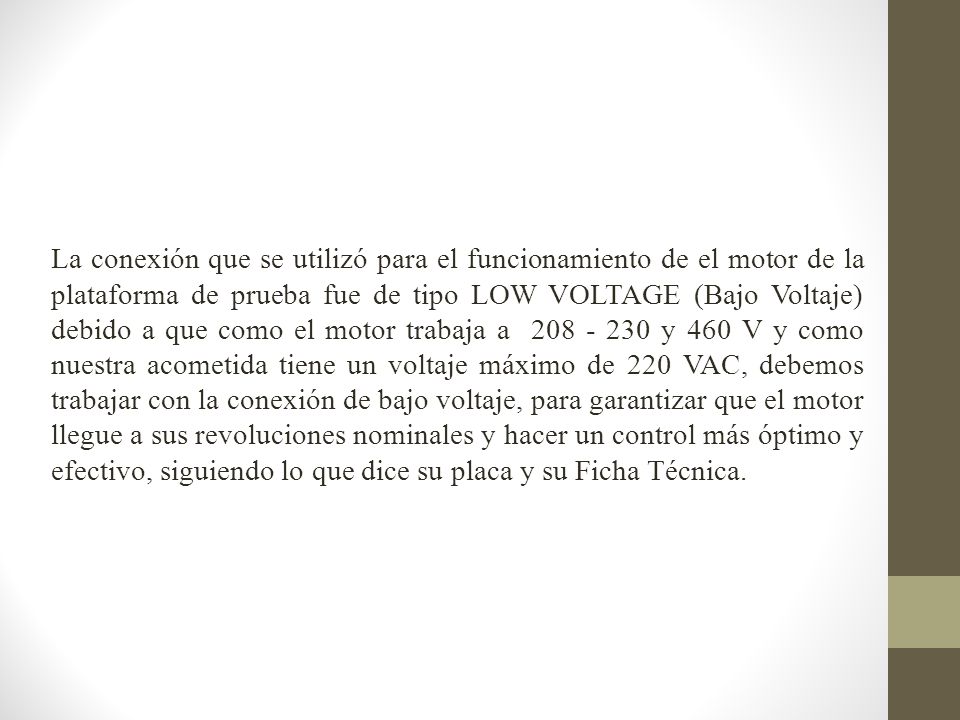

11 La conexión que se utilizó para el funcionamiento de el motor de la plataforma de prueba fue de tipo LOW VOLTAGE (Bajo Voltaje) debido a que como el motor trabaja a y 460 V y como nuestra acometida tiene un voltaje máximo de 220 VAC, debemos trabajar con la conexión de bajo voltaje, para garantizar que el motor llegue a sus revoluciones nominales y hacer un control más óptimo y efectivo, siguiendo lo que dice su placa y su Ficha Técnica.

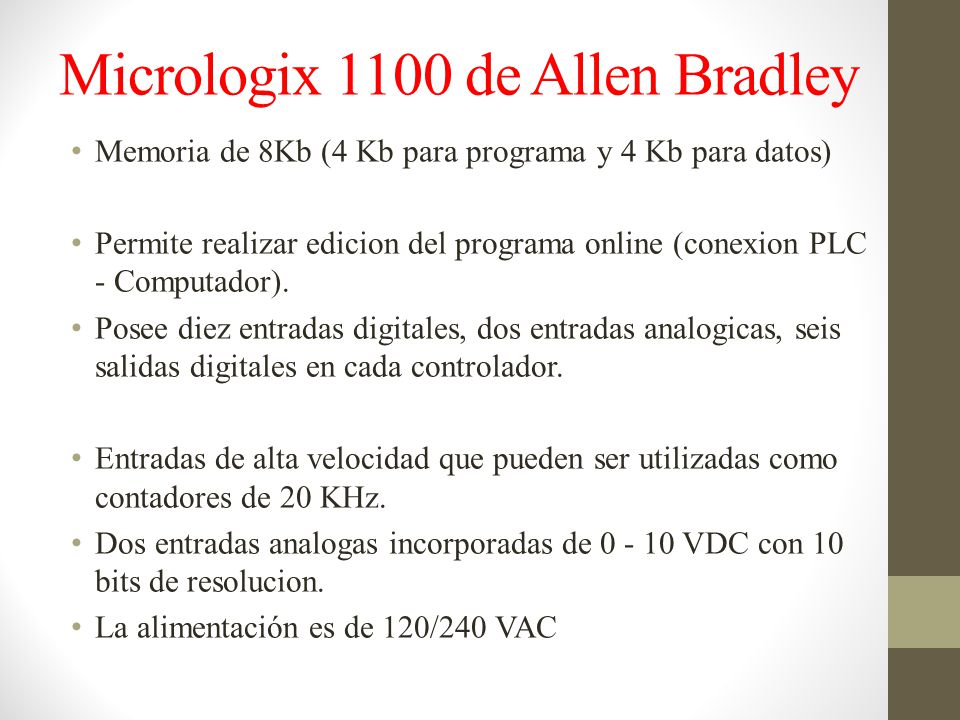

12 Micrologix 1100 de Allen Bradley
Memoria de 8Kb (4 Kb para programa y 4 Kb para datos) Permite realizar edicion del programa online (conexion PLC - Computador). Posee diez entradas digitales, dos entradas analogicas, seis salidas digitales en cada controlador. Entradas de alta velocidad que pueden ser utilizadas como contadores de 20 KHz. Dos entradas analogas incorporadas de VDC con 10 bits de resolucion. La alimentación es de 120/240 VAC

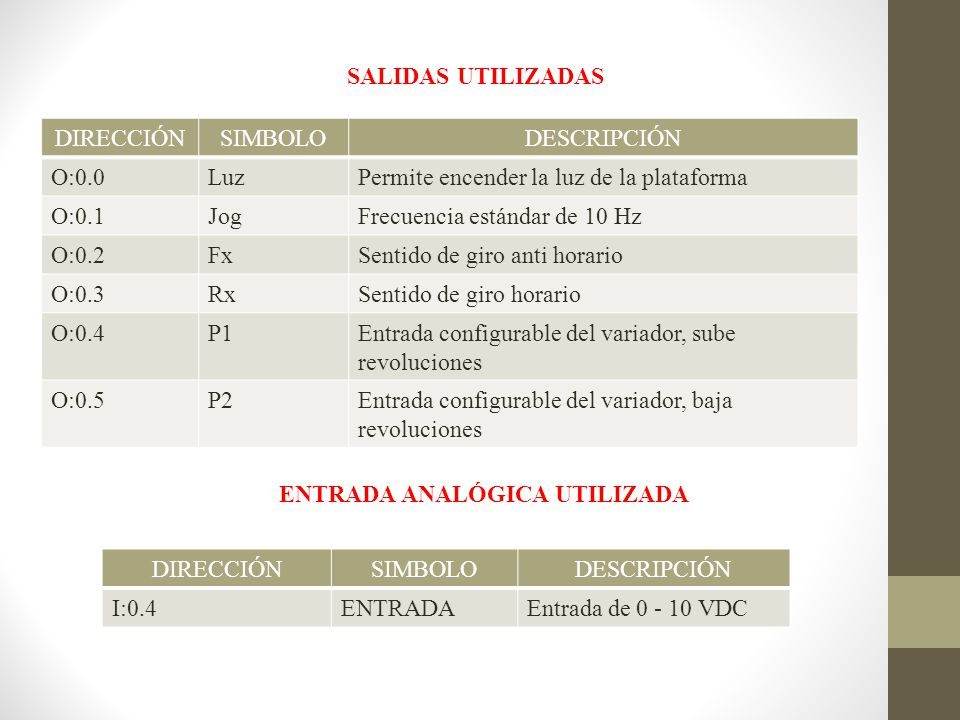

13 ENTRADA ANALÓGICA UTILIZADA
SALIDAS UTILIZADAS DIRECCIÓN SIMBOLO DESCRIPCIÓN O:0.0 Luz Permite encender la luz de la plataforma O:0.1 Jog Frecuencia estándar de 10 Hz O:0.2 Fx Sentido de giro anti horario O:0.3 Rx Sentido de giro horario O:0.4 P1 Entrada configurable del variador, sube revoluciones O:0.5 P2 Entrada configurable del variador, baja revoluciones ENTRADA ANALÓGICA UTILIZADA DIRECCIÓN SIMBOLO DESCRIPCIÓN I:0.4 ENTRADA Entrada de VDC

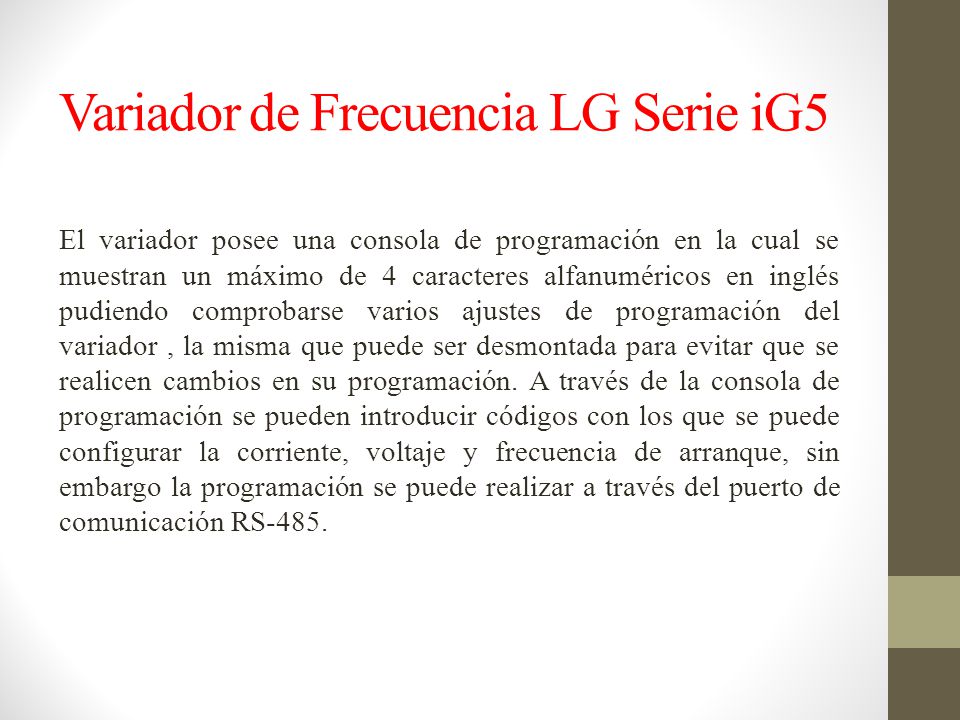

14 Variador de Frecuencia LG Serie iG5
El variador posee una consola de programación en la cual se muestran un máximo de 4 caracteres alfanuméricos en inglés pudiendo comprobarse varios ajustes de programación del variador , la misma que puede ser desmontada para evitar que se realicen cambios en su programación. A través de la consola de programación se pueden introducir códigos con los que se puede configurar la corriente, voltaje y frecuencia de arranque, sin embargo la programación se puede realizar a través del puerto de comunicación RS-485.

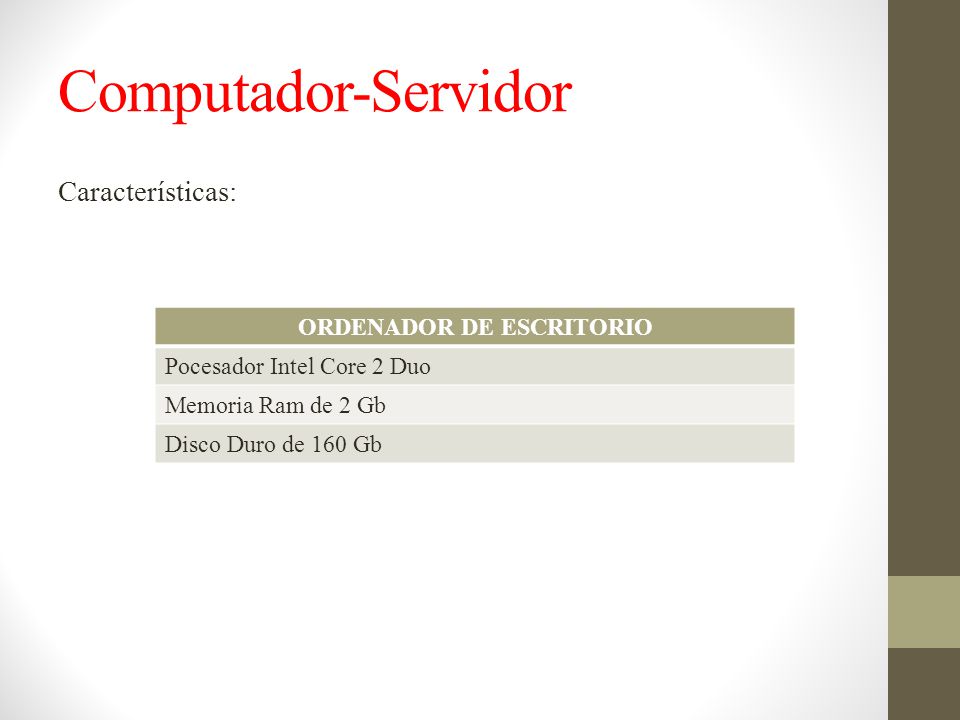

15 ORDENADOR DE ESCRITORIO
Computador-Servidor Características: ORDENADOR DE ESCRITORIO Pocesador Intel Core 2 Duo Memoria Ram de 2 Gb Disco Duro de 160 Gb

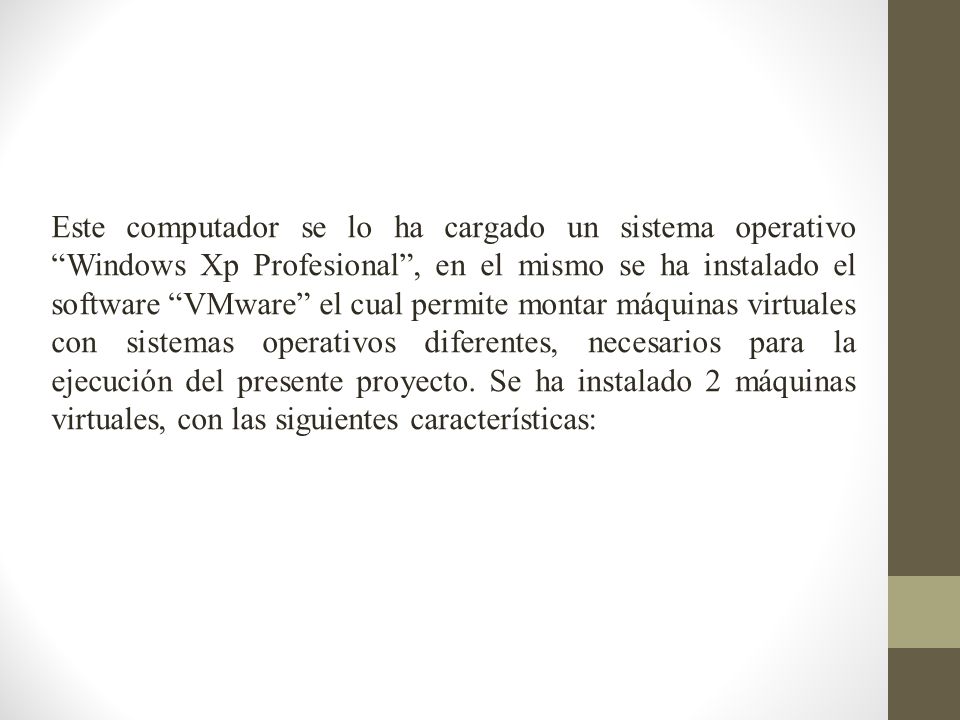

16 Este computador se lo ha cargado un sistema operativo “Windows Xp Profesional”, en el mismo se ha instalado el software “VMware” el cual permite montar máquinas virtuales con sistemas operativos diferentes, necesarios para la ejecución del presente proyecto. Se ha instalado 2 máquinas virtuales, con las siguientes características:

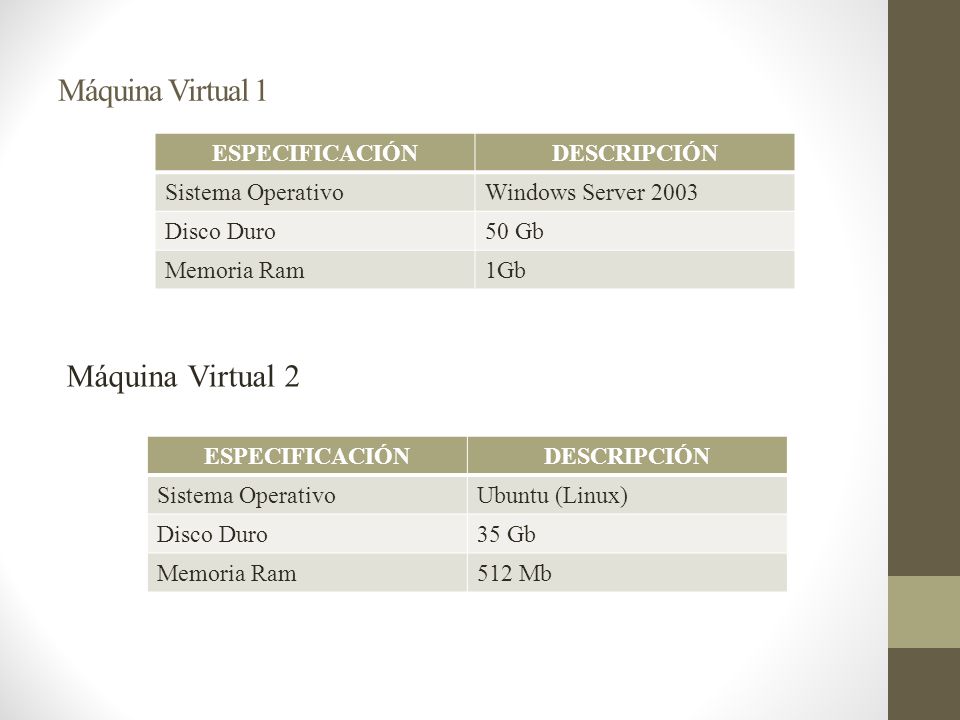

17 Máquina Virtual 1 Máquina Virtual 2 ESPECIFICACIÓN DESCRIPCIÓN
Sistema Operativo Windows Server 2003 Disco Duro 50 Gb Memoria Ram 1Gb Máquina Virtual 2 ESPECIFICACIÓN DESCRIPCIÓN Sistema Operativo Ubuntu (Linux) Disco Duro 35 Gb Memoria Ram 512 Mb

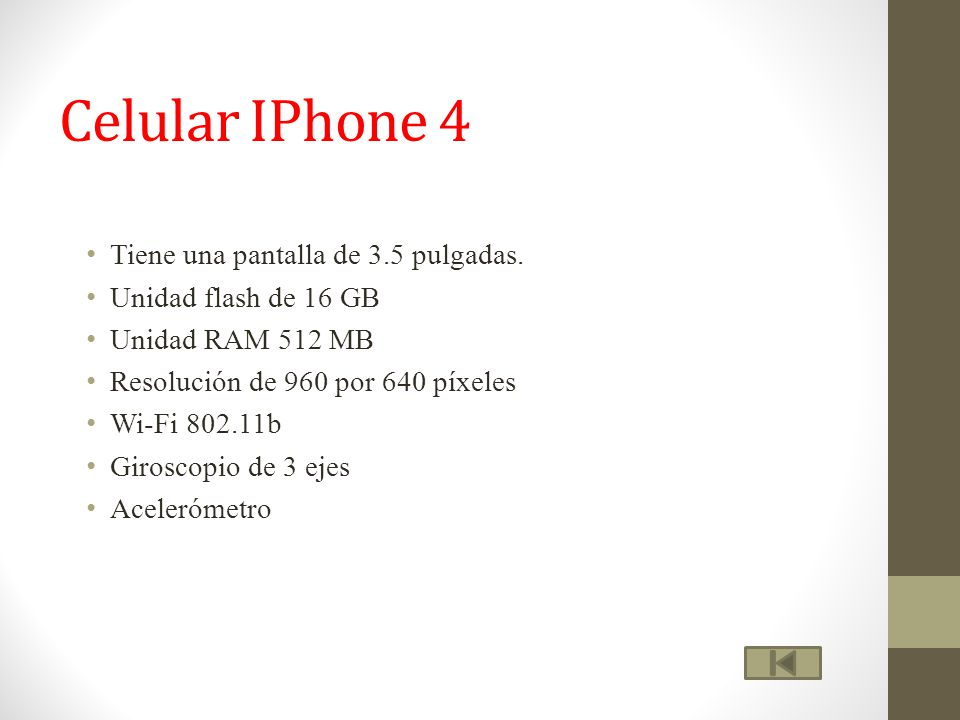

18 Celular IPhone 4 Tiene una pantalla de 3.5 pulgadas.
Unidad flash de 16 GB Unidad RAM 512 MB Resolución de 960 por 640 píxeles Wi-Fi b Giroscopio de 3 ejes Acelerómetro

19 SOFTWARE

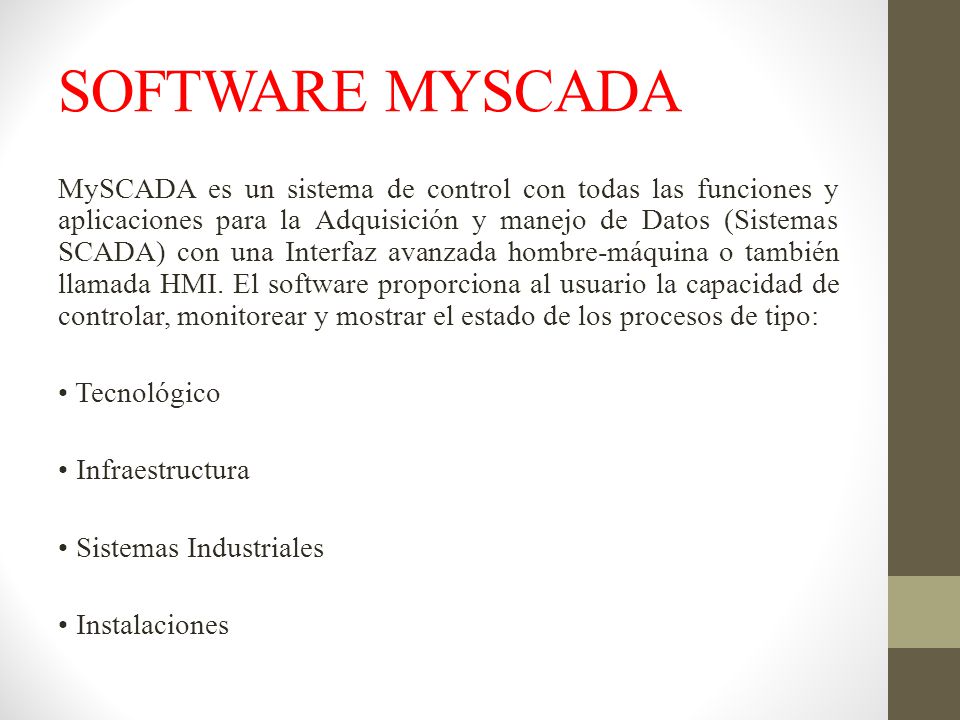

20 SOFTWARE MYSCADA MySCADA es un sistema de control con todas las funciones y aplicaciones para la Adquisición y manejo de Datos (Sistemas SCADA) con una Interfaz avanzada hombre-máquina o también llamada HMI. El software proporciona al usuario la capacidad de controlar, monitorear y mostrar el estado de los procesos de tipo: • Tecnológico • Infraestructura • Sistemas Industriales • Instalaciones

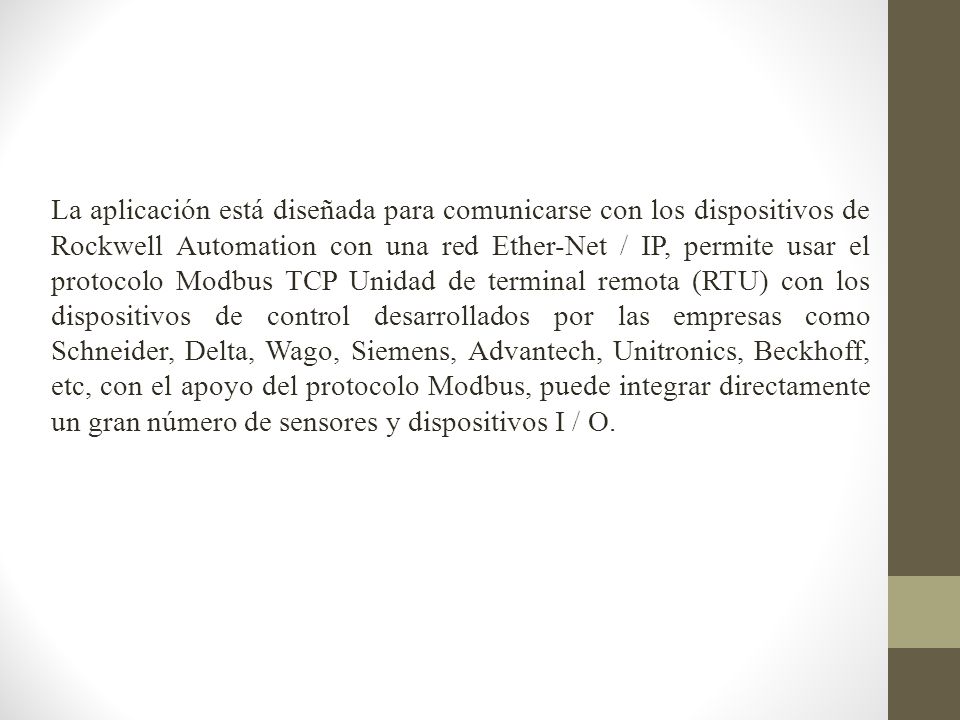

21 La aplicación está diseñada para comunicarse con los dispositivos de Rockwell Automation con una red Ether-Net / IP, permite usar el protocolo Modbus TCP Unidad de terminal remota (RTU) con los dispositivos de control desarrollados por las empresas como Schneider, Delta, Wago, Siemens, Advantech, Unitronics, Beckhoff, etc, con el apoyo del protocolo Modbus, puede integrar directamente un gran número de sensores y dispositivos I / O.

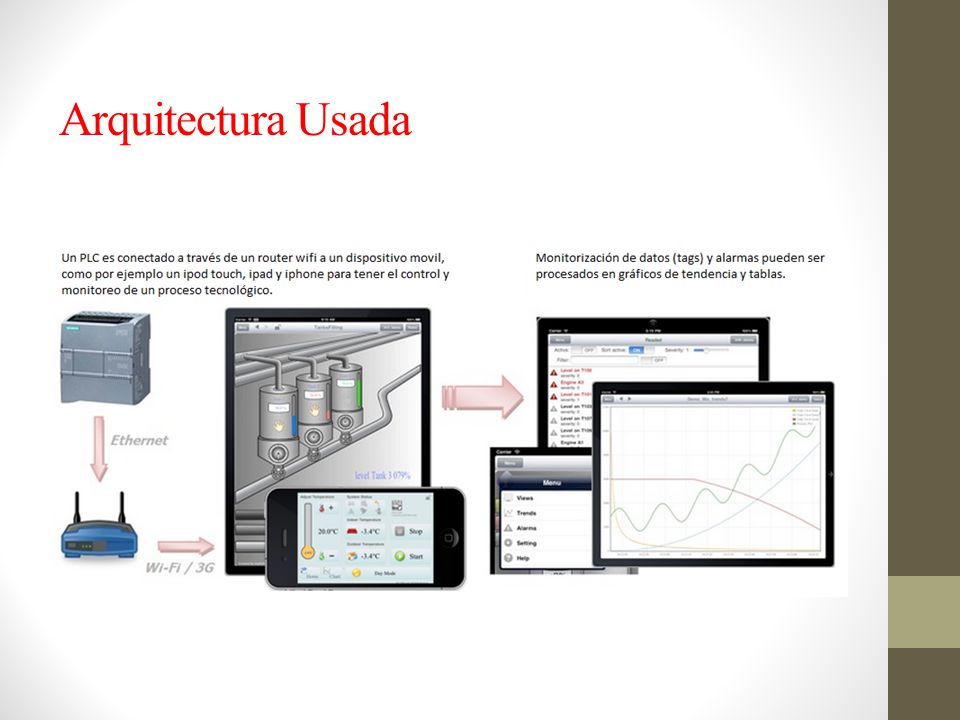

22 Arquitectura Usada

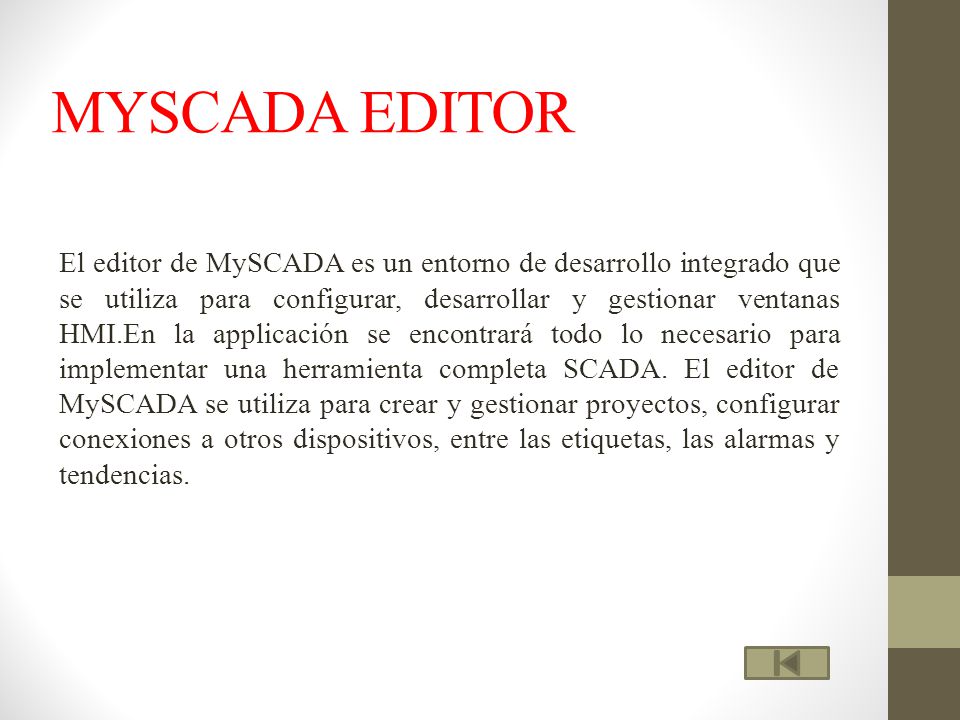

23 MYSCADA EDITOR El editor de MySCADA es un entorno de desarrollo integrado que se utiliza para configurar, desarrollar y gestionar ventanas HMI.En la applicación se encontrará todo lo necesario para implementar una herramienta completa SCADA. El editor de MySCADA se utiliza para crear y gestionar proyectos, configurar conexiones a otros dispositivos, entre las etiquetas, las alarmas y tendencias.

24 INFORMATION SERVER

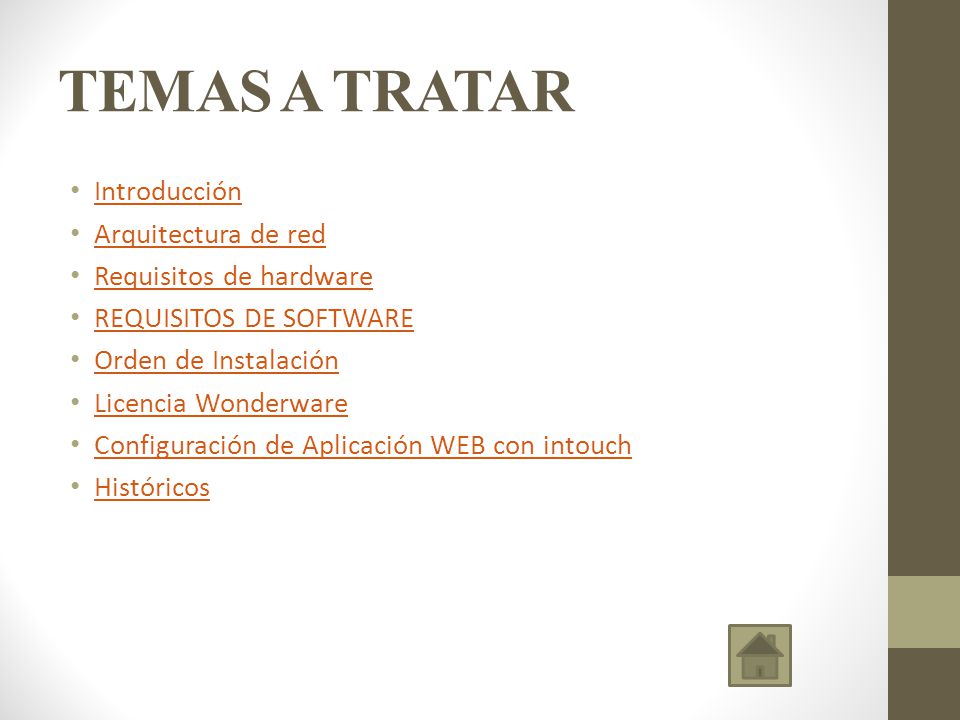

25 TEMAS A TRATAR Introducción Arquitectura de red Requisitos de hardware
REQUISITOS DE SOFTWARE Orden de Instalación Licencia Wonderware Configuración de Aplicación WEB con intouch Históricos

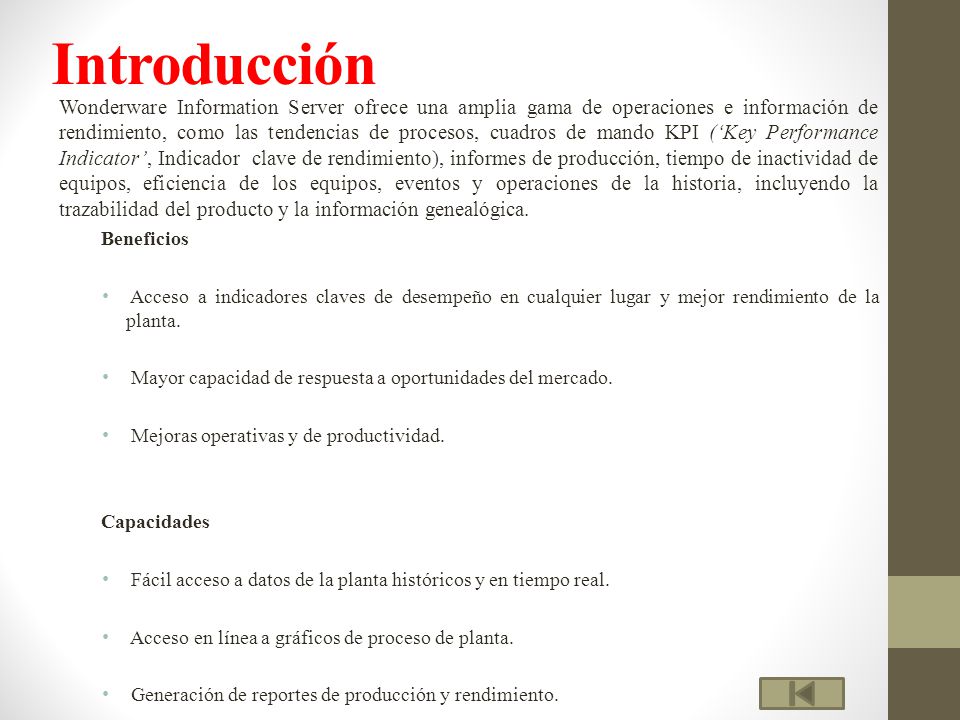

26 Introducción Wonderware Information Server ofrece una amplia gama de operaciones e información de rendimiento, como las tendencias de procesos, cuadros de mando KPI (‘Key Performance Indicator’, Indicador clave de rendimiento), informes de producción, tiempo de inactividad de equipos, eficiencia de los equipos, eventos y operaciones de la historia, incluyendo la trazabilidad del producto y la información genealógica. Beneficios Acceso a indicadores claves de desempeño en cualquier lugar y mejor rendimiento de la planta. Mayor capacidad de respuesta a oportunidades del mercado. Mejoras operativas y de productividad. Capacidades Fácil acceso a datos de la planta históricos y en tiempo real. Acceso en línea a gráficos de proceso de planta. Generación de reportes de producción y rendimiento.

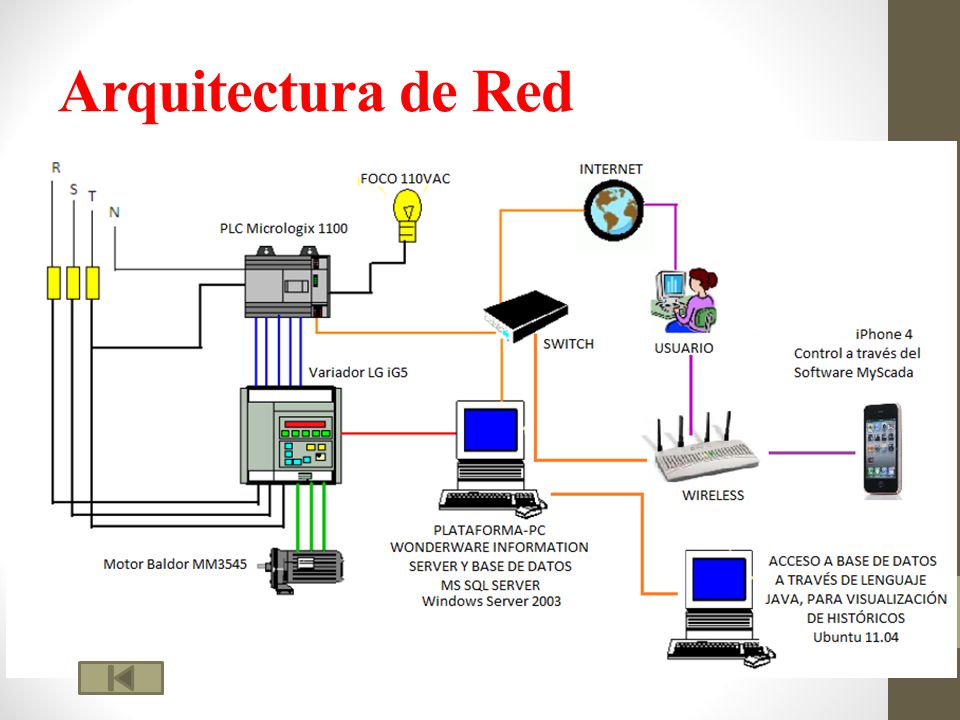

27 Arquitectura de Red

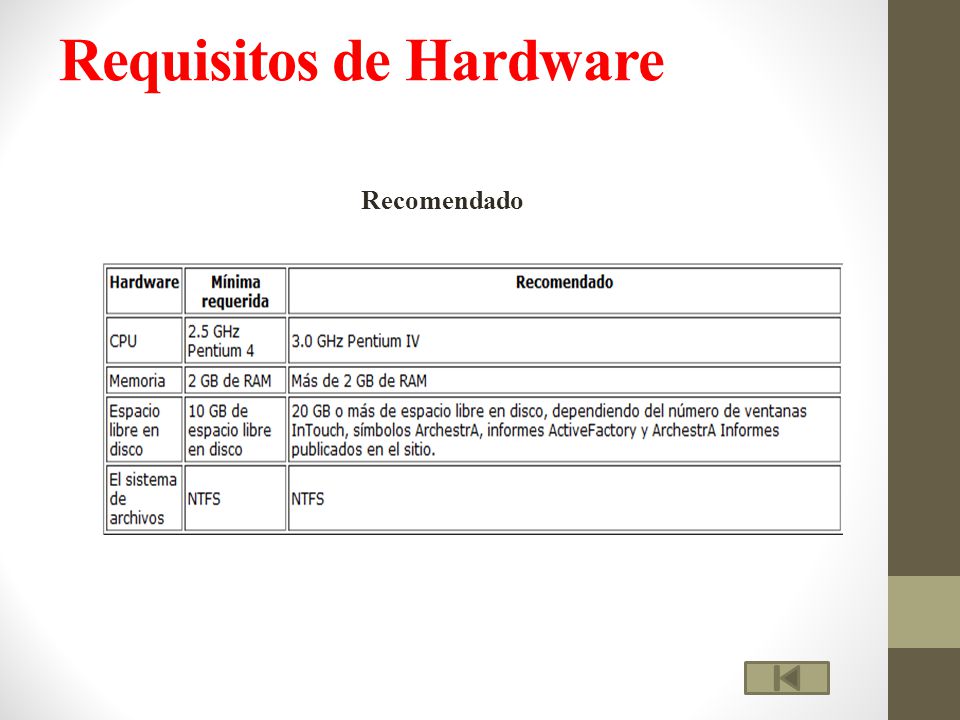

28 Requisitos de Hardware
Recomendado

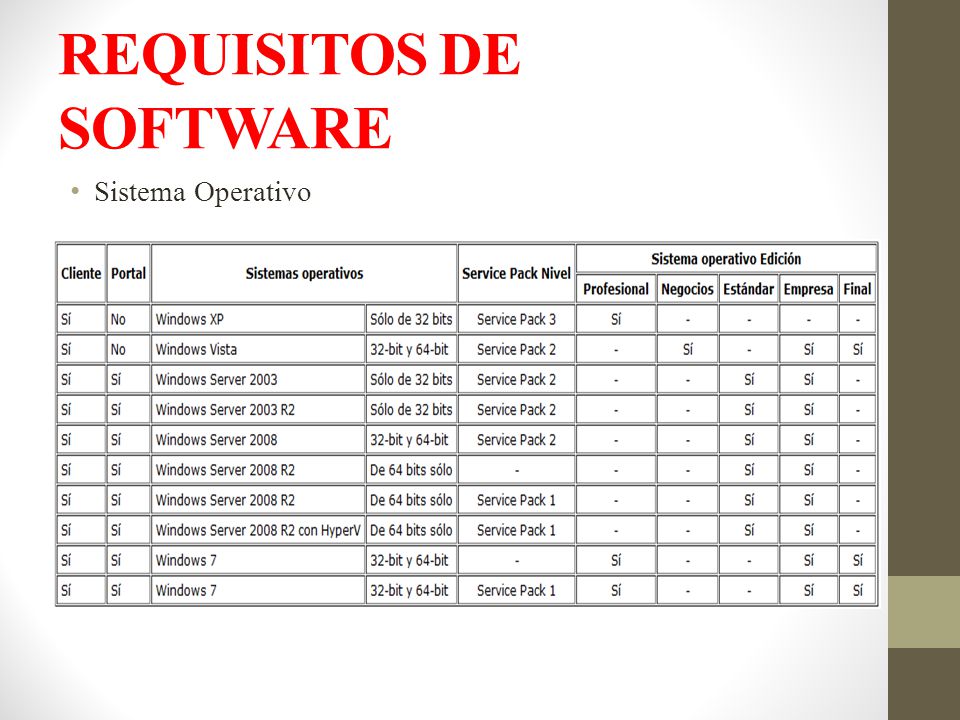

29 REQUISITOS DE SOFTWARE
Sistema Operativo

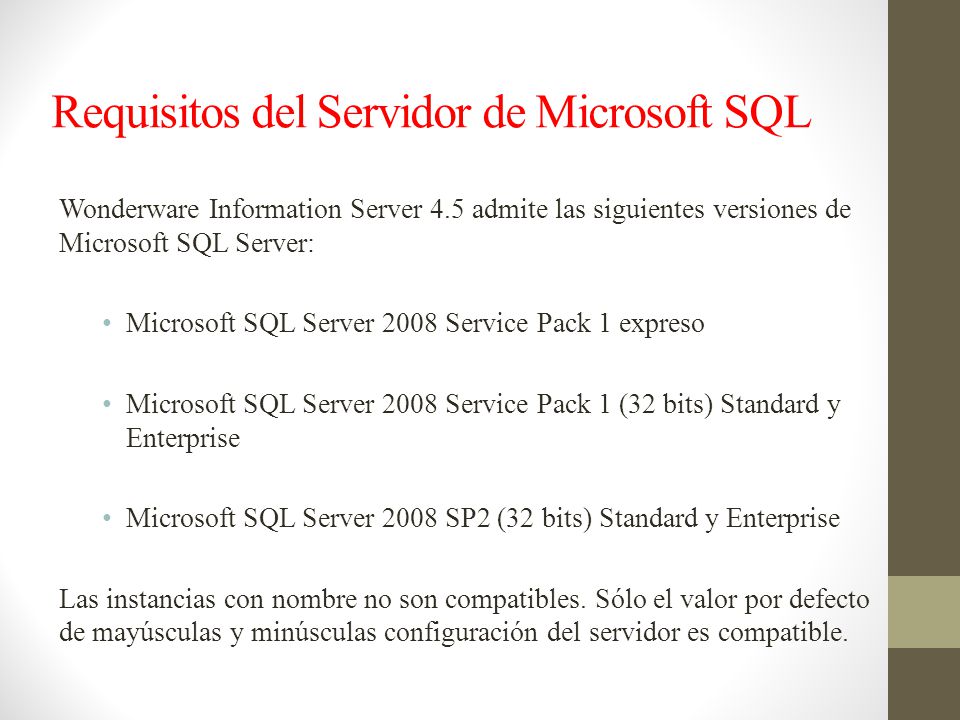

30 Requisitos del Servidor de Microsoft SQL
Wonderware Information Server 4.5 admite las siguientes versiones de Microsoft SQL Server: Microsoft SQL Server 2008 Service Pack 1 expreso Microsoft SQL Server 2008 Service Pack 1 (32 bits) Standard y Enterprise Microsoft SQL Server 2008 SP2 (32 bits) Standard y Enterprise Las instancias con nombre no son compatibles. Sólo el valor por defecto de mayúsculas y minúsculas configuración del servidor es compatible.

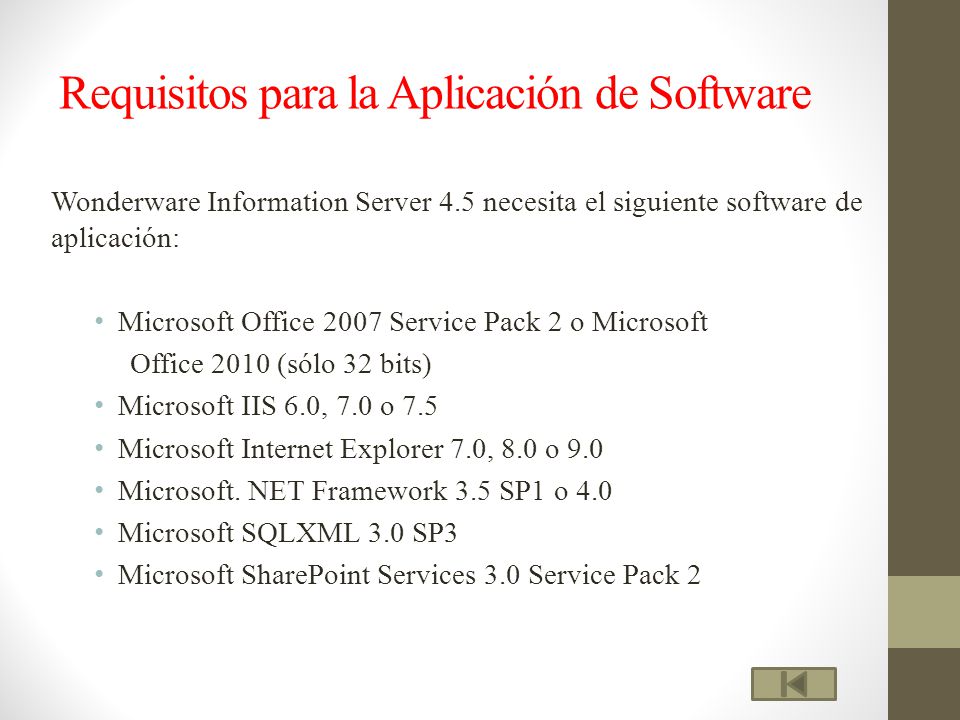

31 Requisitos para la Aplicación de Software
Wonderware Information Server 4.5 necesita el siguiente software de aplicación: Microsoft Office 2007 Service Pack 2 o Microsoft Office 2010 (sólo 32 bits) Microsoft IIS 6.0, 7.0 o 7.5 Microsoft Internet Explorer 7.0, 8.0 o 9.0 Microsoft. NET Framework 3.5 SP1 o 4.0 Microsoft SQLXML 3.0 SP3 Microsoft SharePoint Services 3.0 Service Pack 2

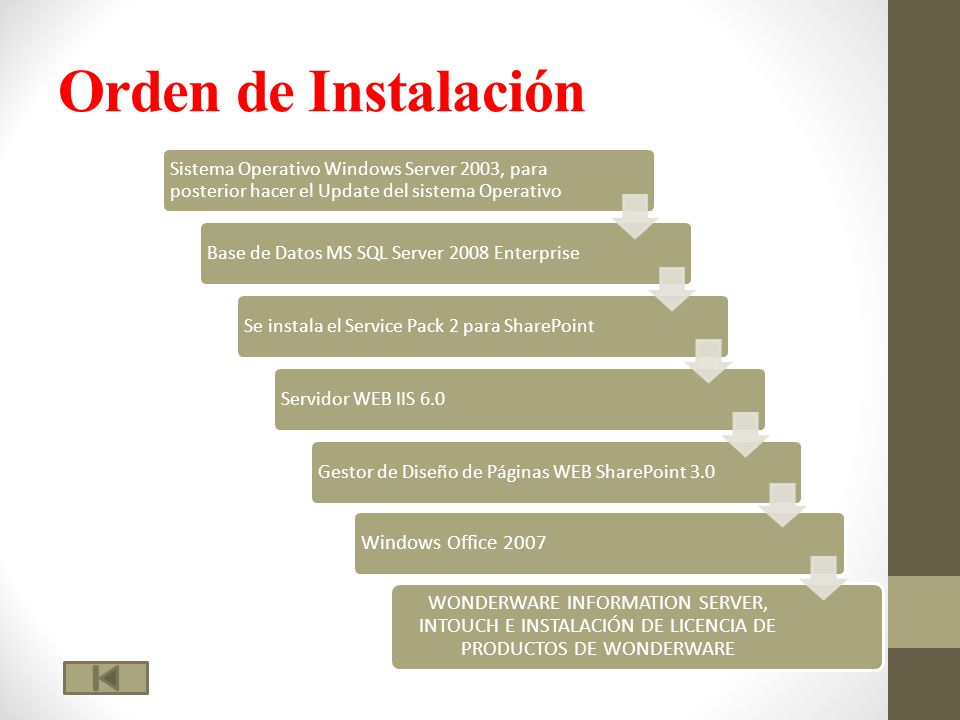

32 Orden de Instalación Windows Office 2007
Sistema Operativo Windows Server 2003, para posterior hacer el Update del sistema Operativo Base de Datos MS SQL Server 2008 Enterprise Se instala el Service Pack 2 para SharePoint Servidor WEB IIS 6.0 Gestor de Diseño de Páginas WEB SharePoint 3.0 Windows Office 2007 WONDERWARE INFORMATION SERVER, INTOUCH E INSTALACIÓN DE LICENCIA DE PRODUCTOS DE WONDERWARE

33

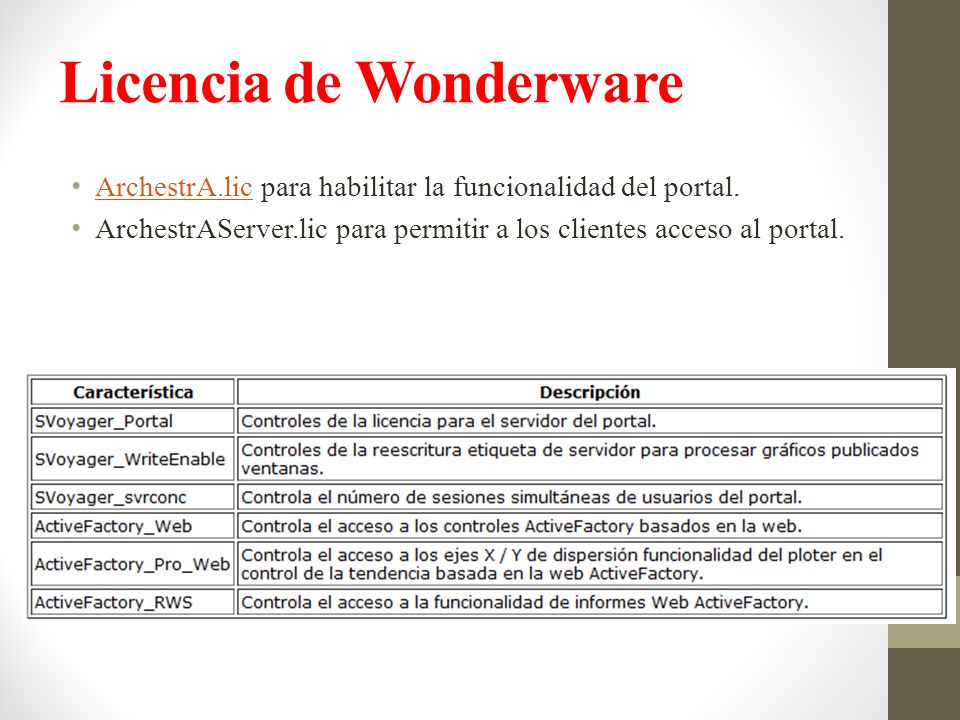

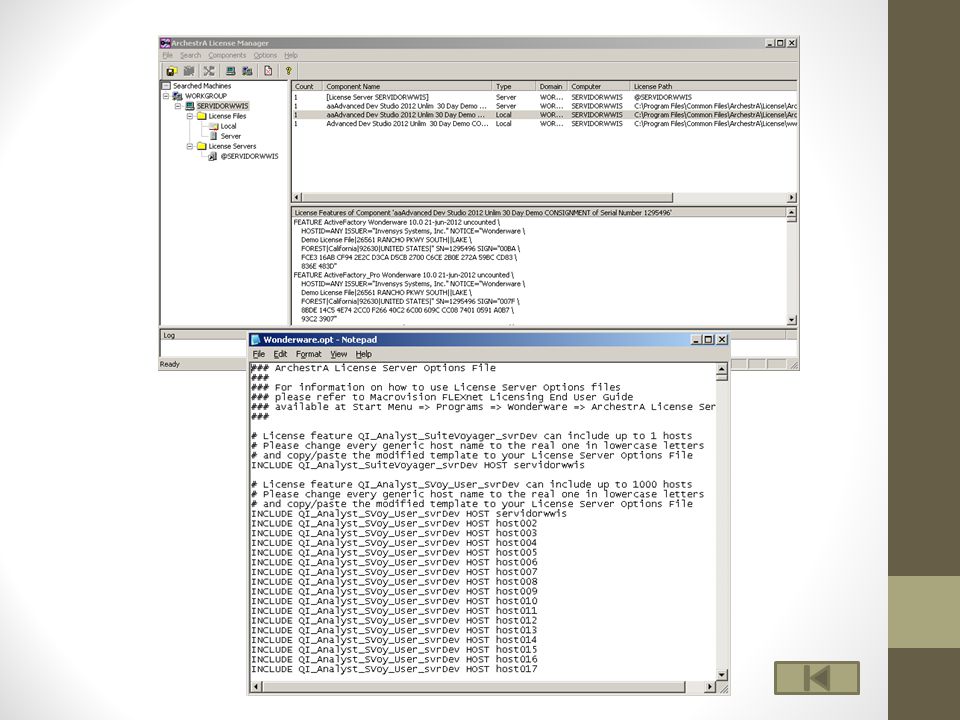

34 Licencia de Wonderware
ArchestrA.lic para habilitar la funcionalidad del portal.  ArchestrAServer.lic para permitir a los clientes acceso al portal.

35

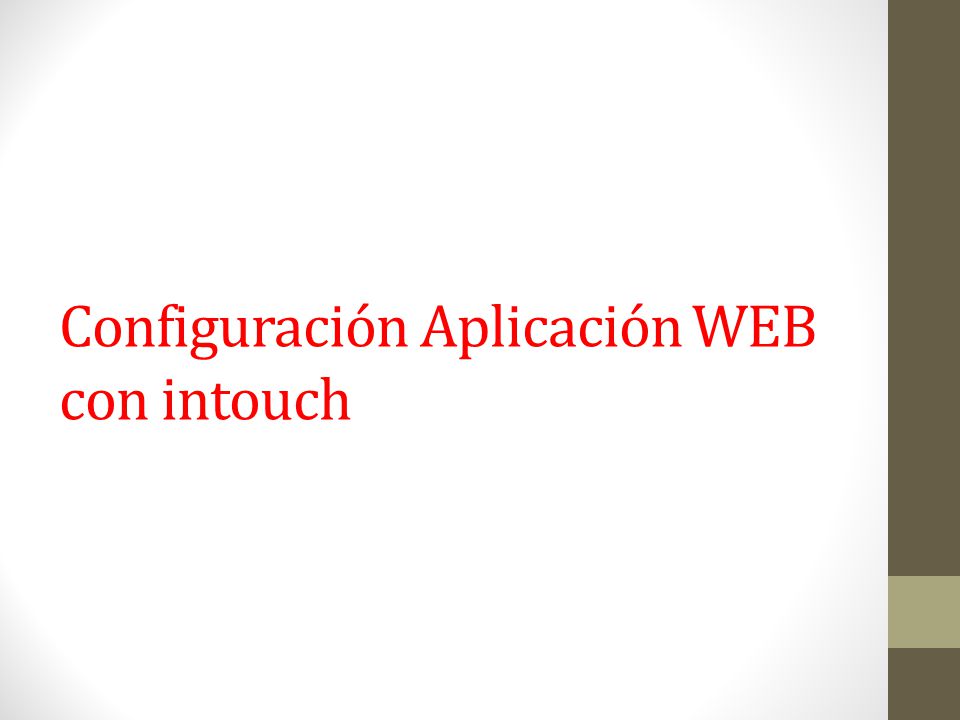

36 Configuración Aplicación WEB con intouch

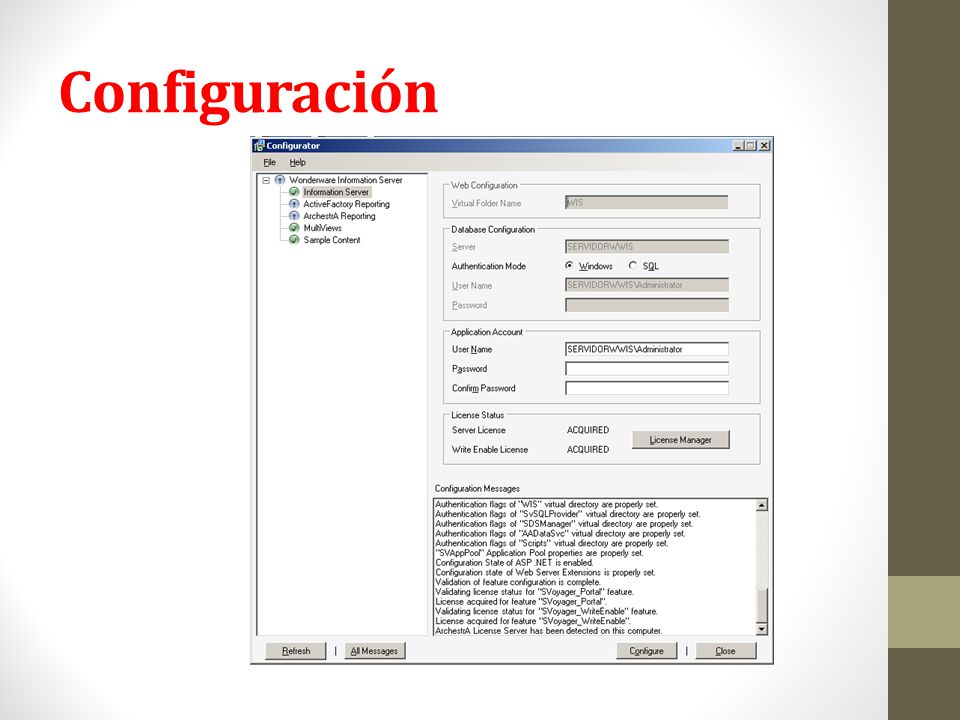

37 Configuración

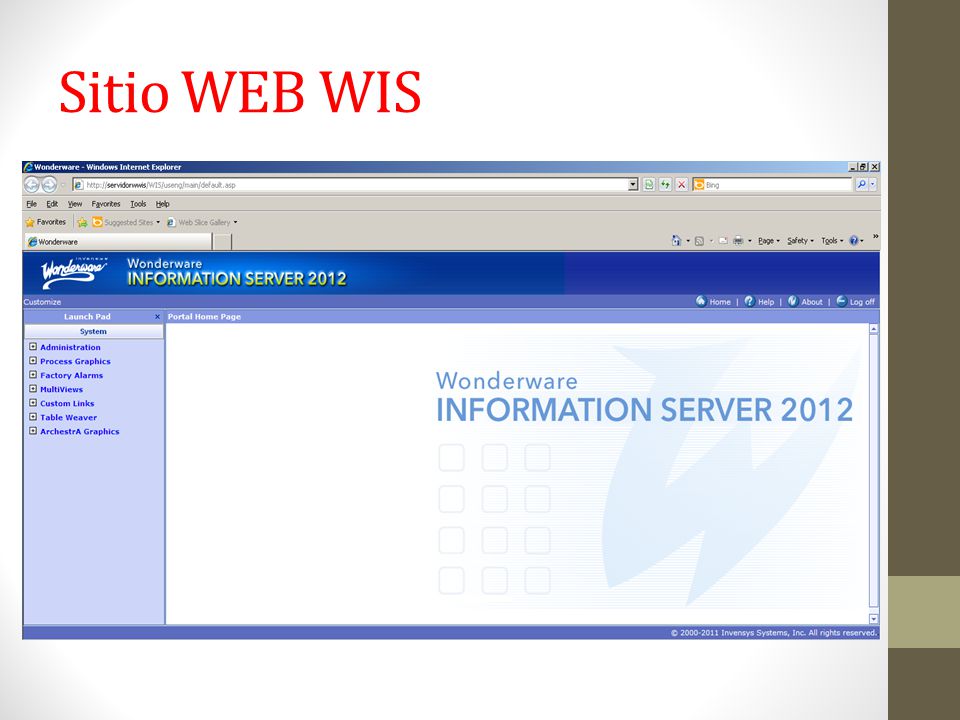

38 Sitio WEB WIS

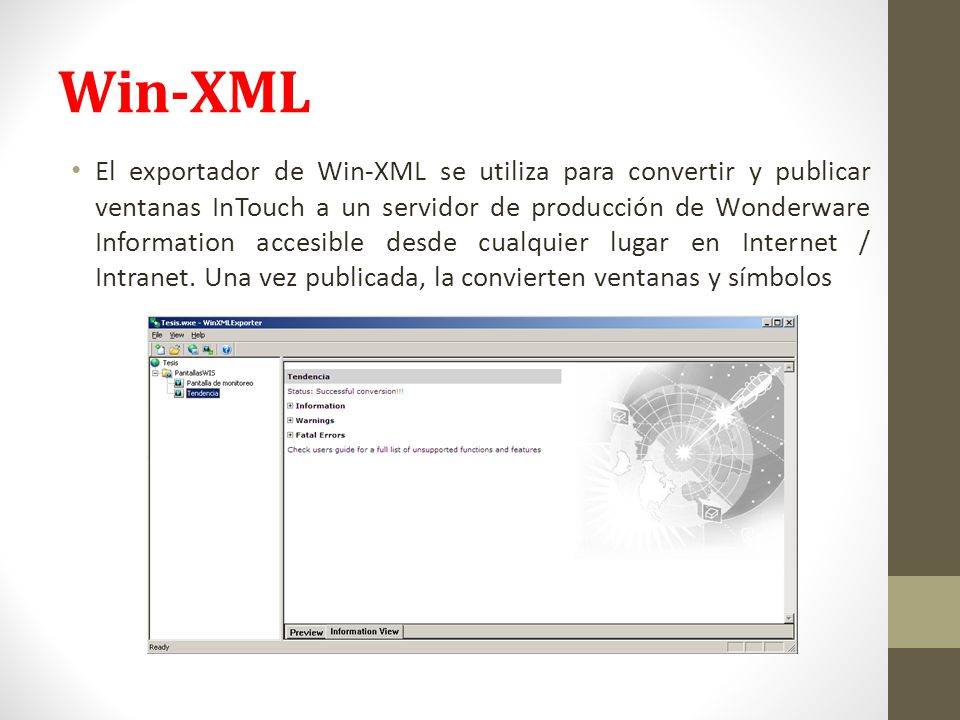

39 Win-XML El exportador de Win-XML se utiliza para convertir y publicar ventanas InTouch a un servidor de producción de Wonderware Information accesible desde cualquier lugar en Internet / Intranet. Una vez publicada, la convierten ventanas y símbolos

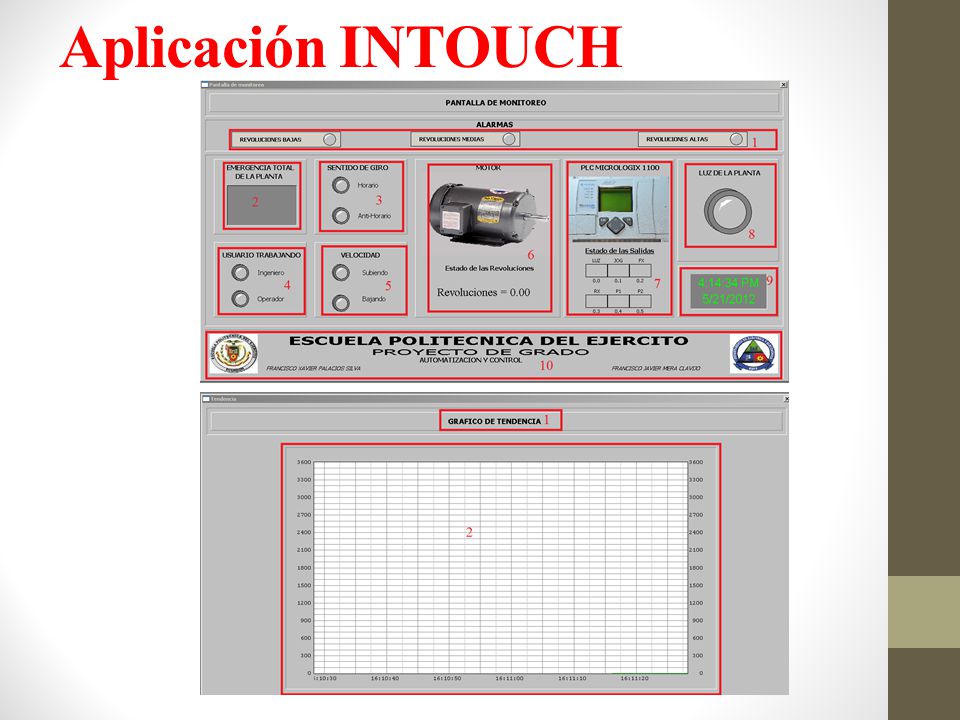

40 Aplicación INTOUCH

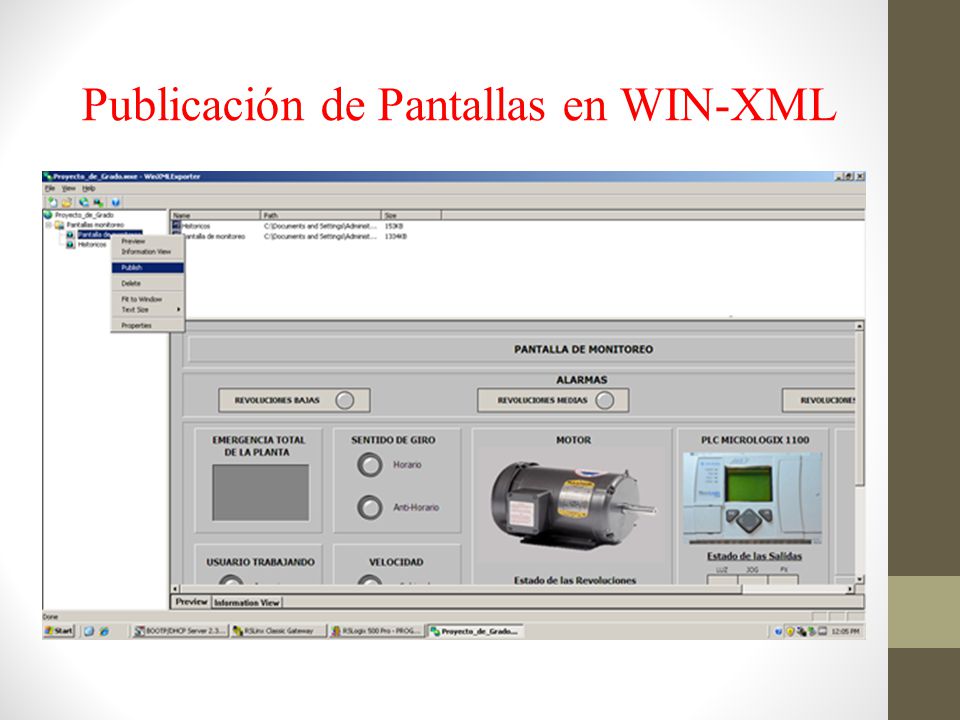

41 Publicación de Pantallas en WIN-XML

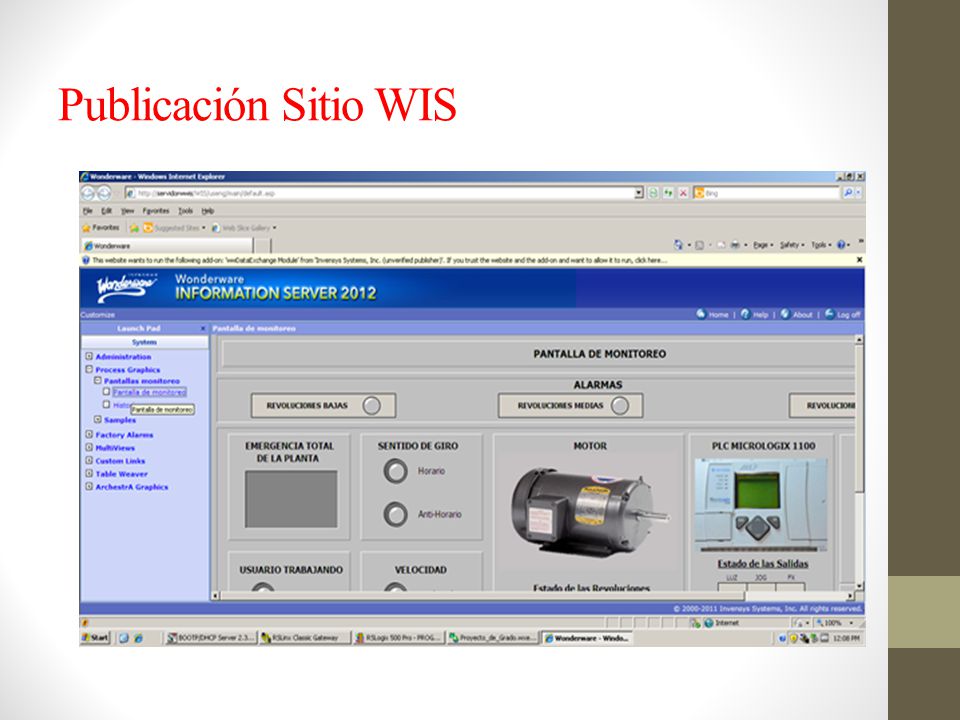

42 Publicación Sitio WIS

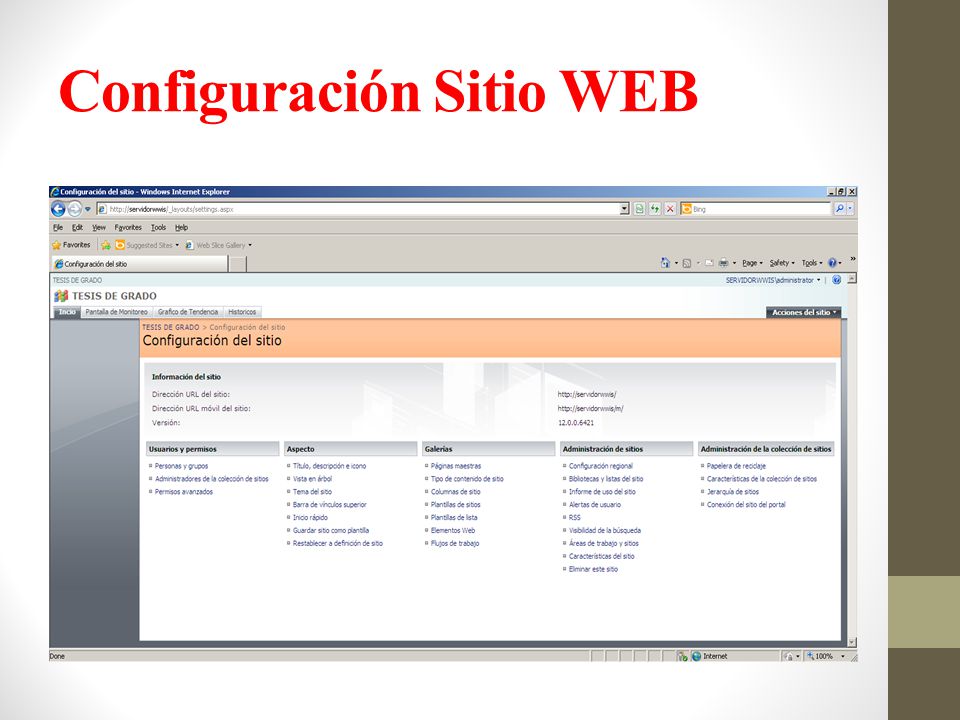

43 Configuración Sitio WEB

44

45 Inicio -> Click derecho en Mi-PC -> Administrar

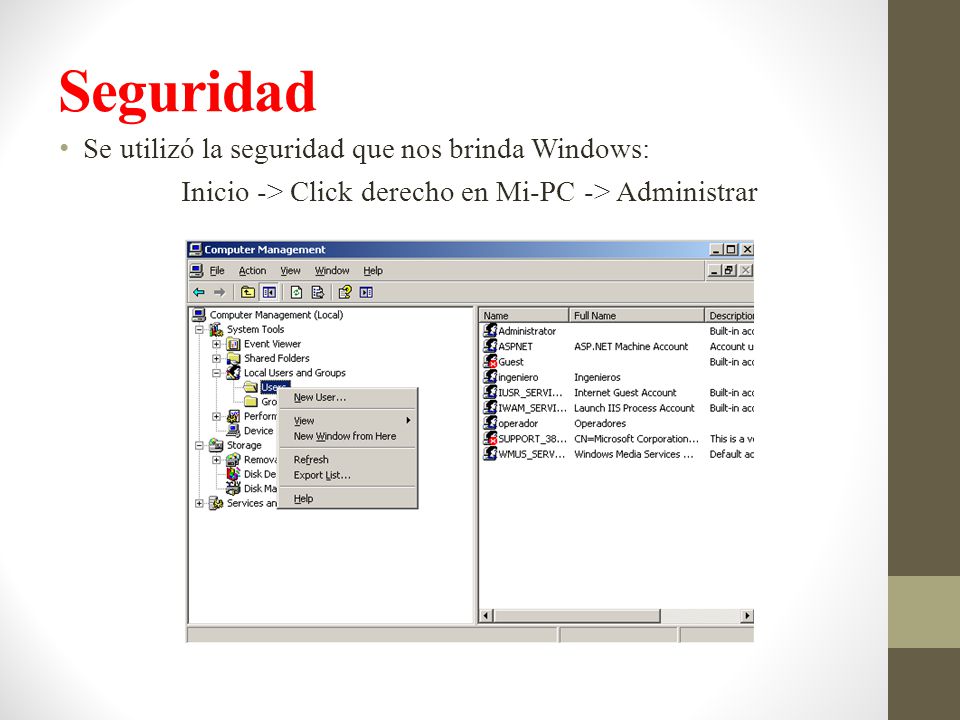

Seguridad Se utilizó la seguridad que nos brinda Windows: Inicio -> Click derecho en Mi-PC -> Administrar

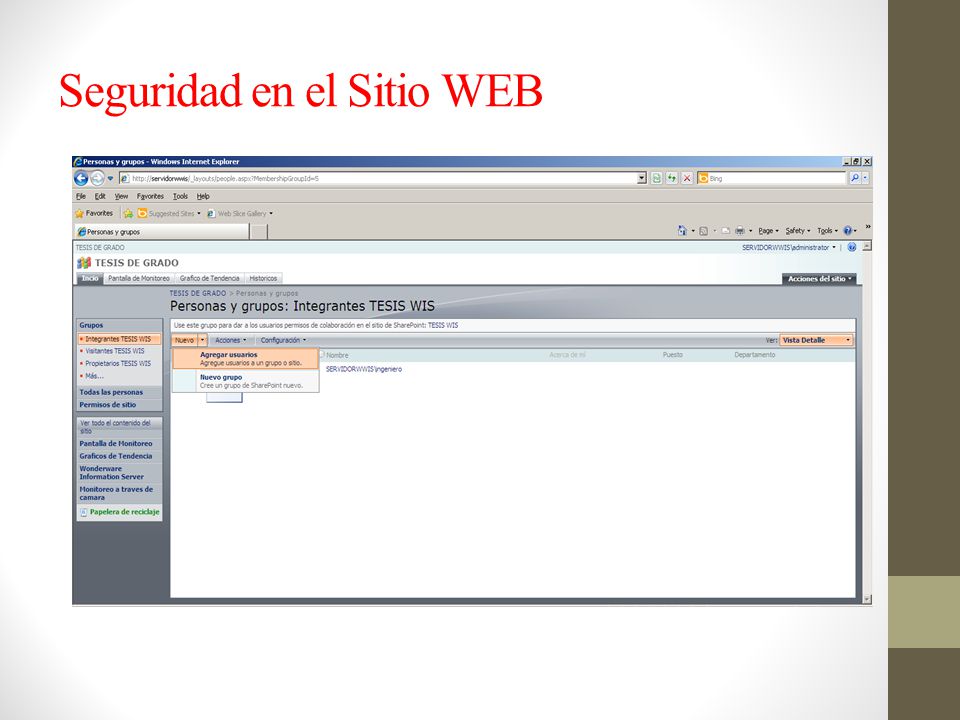

46 Seguridad en el Sitio WEB

47

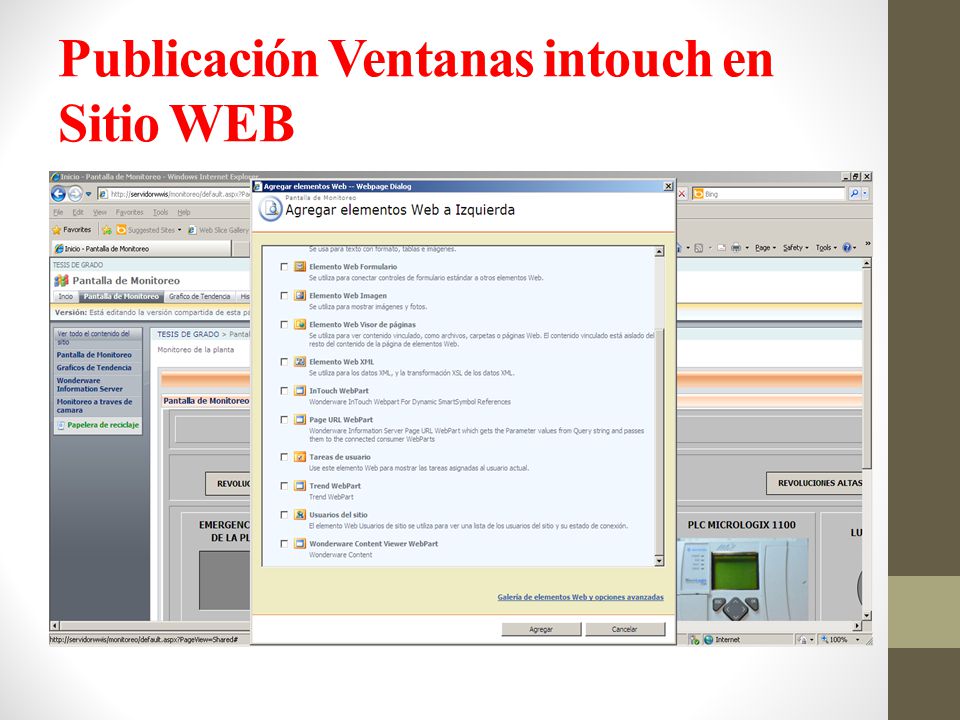

48 Publicación Ventanas intouch en Sitio WEB

49

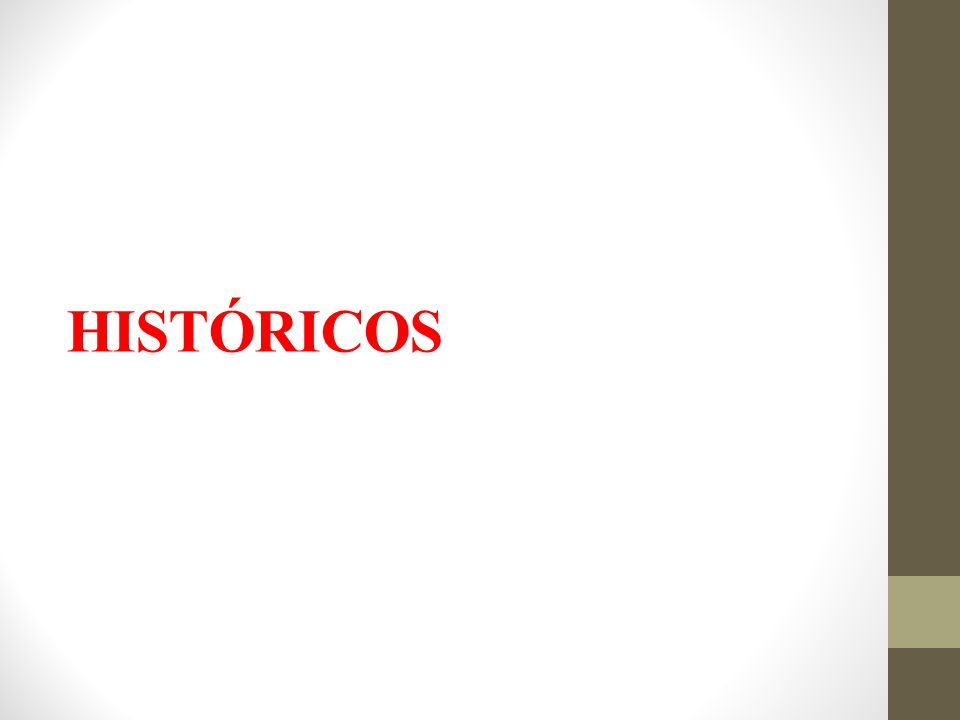

50 HISTÓRICOS

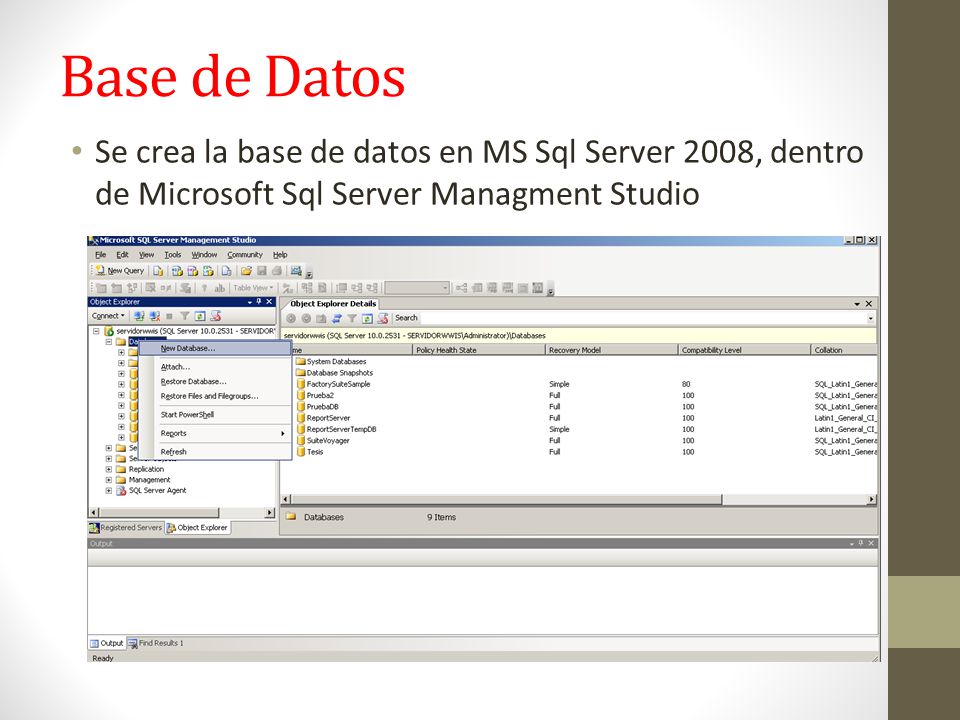

51 Base de Datos Se crea la base de datos en MS Sql Server 2008, dentro de Microsoft Sql Server Managment Studio

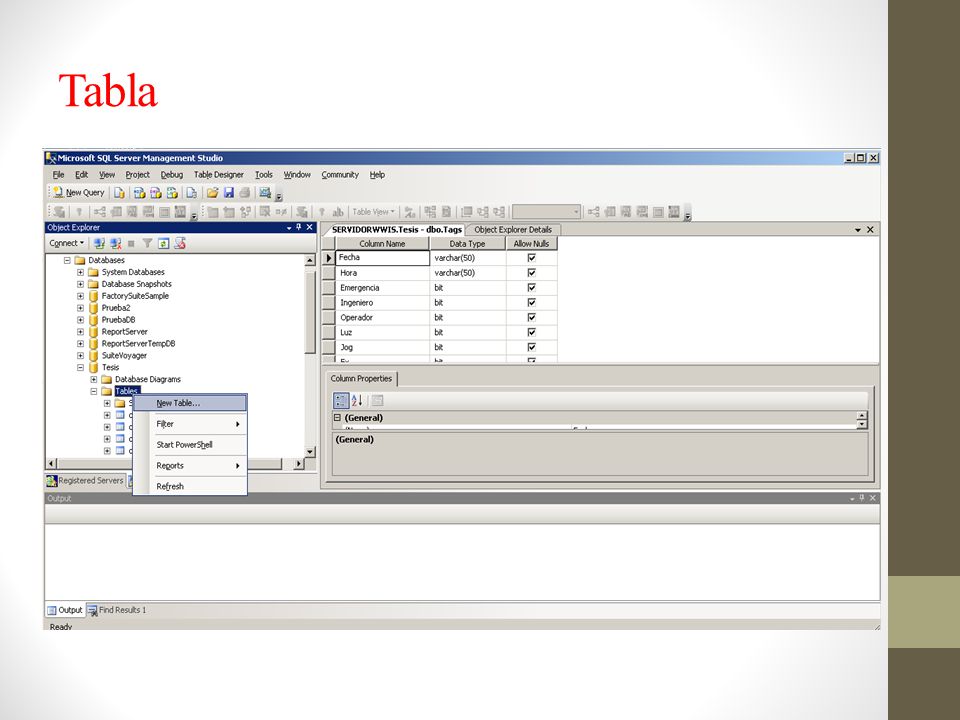

52 Tabla

53 Barra de Herramientas -> Special -> SPC -> Database

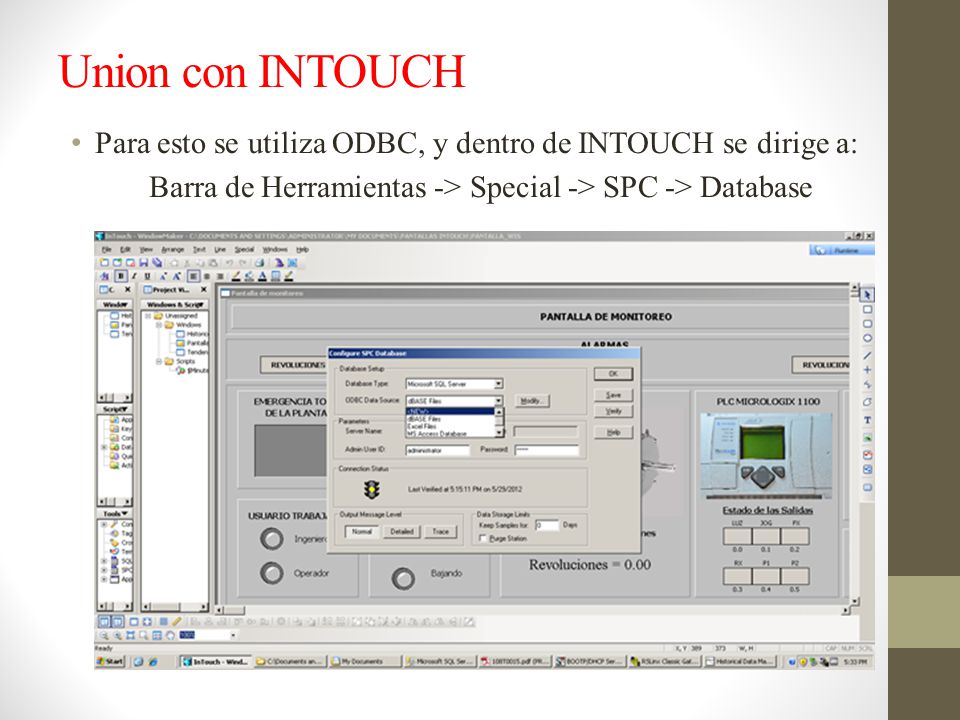

Union con INTOUCH Para esto se utiliza ODBC, y dentro de INTOUCH se dirige a: Barra de Herramientas -> Special -> SPC -> Database

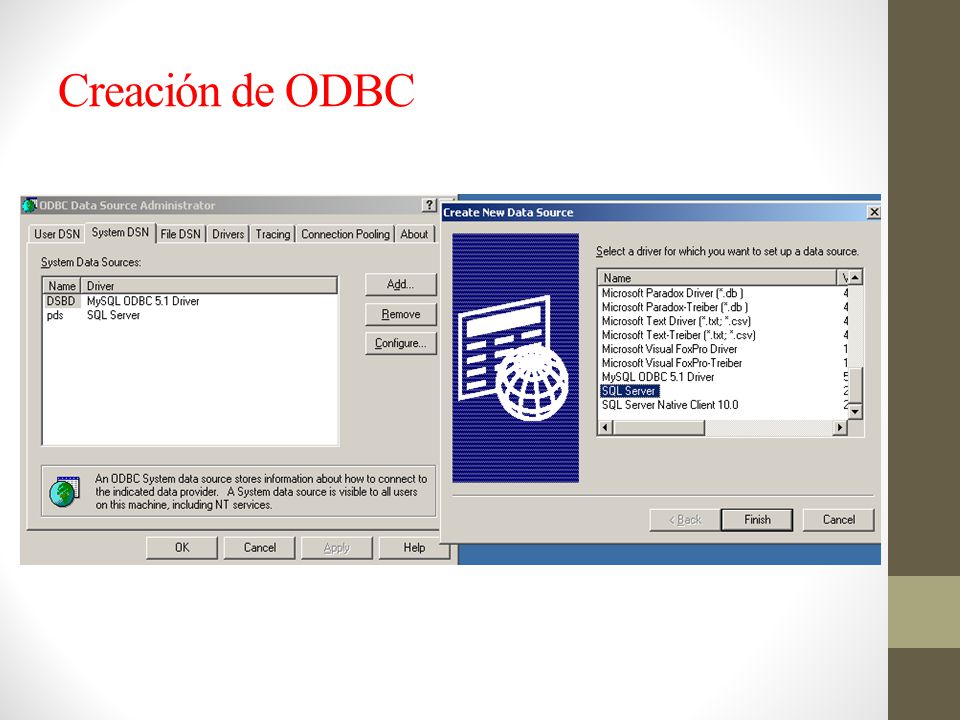

54 Creación de ODBC

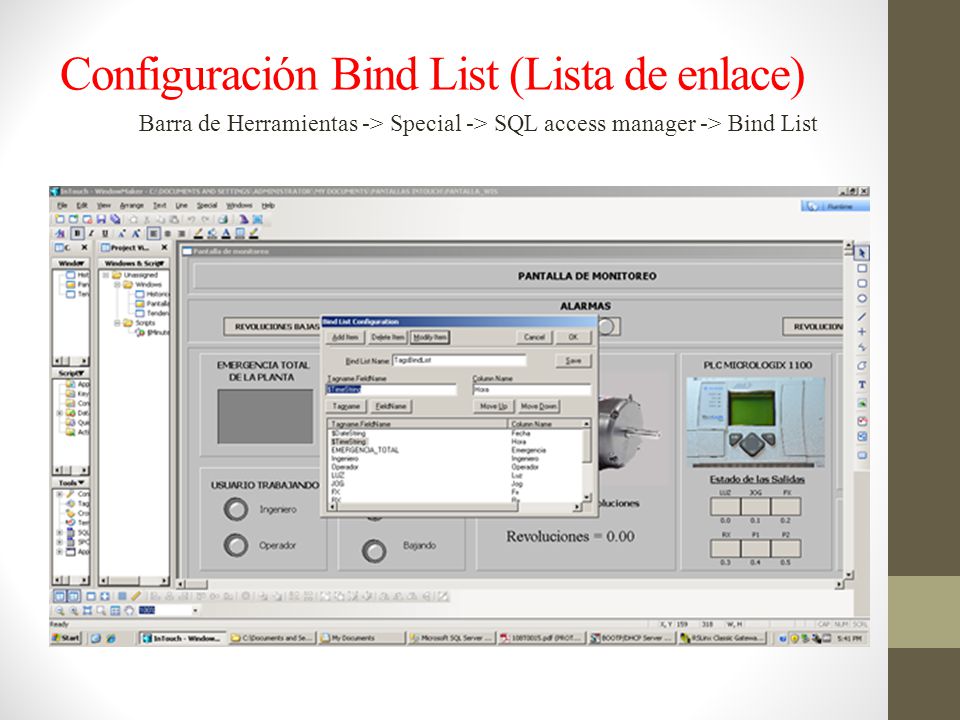

55 Configuración Bind List (Lista de enlace)
Barra de Herramientas -> Special -> SQL access manager -> Bind List

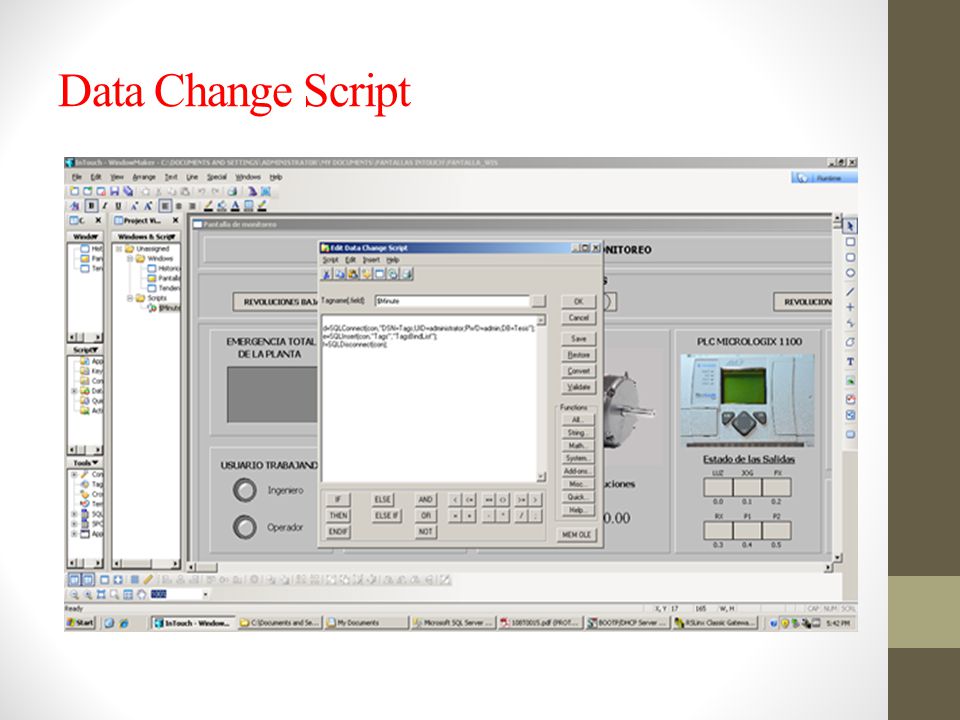

56 Data Change Script

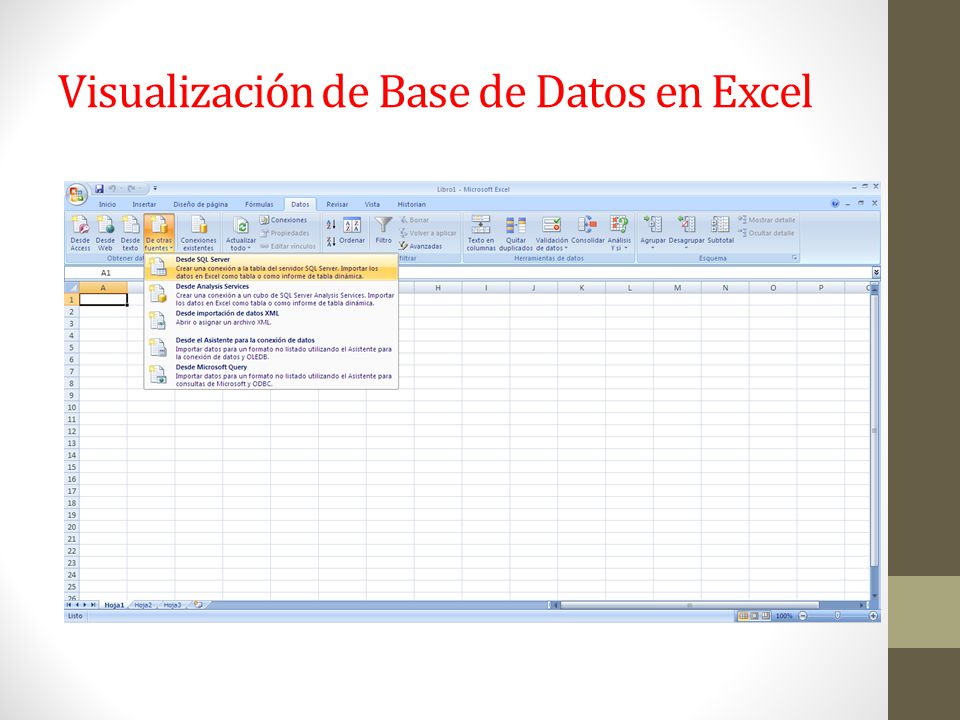

57 Visualización de Base de Datos en Excel

58

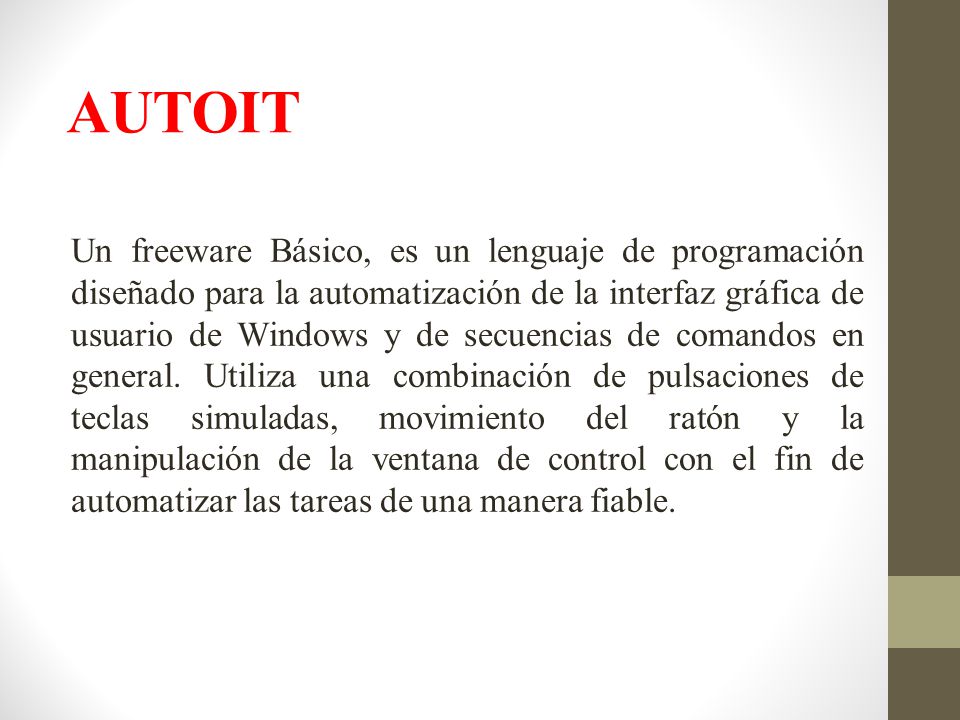

59 AUTOIT Un freeware Básico, es un lenguaje de programación diseñado para la automatización de la interfaz gráfica de usuario de Windows y de secuencias de comandos en general. Utiliza una combinación de pulsaciones de teclas simuladas, movimiento del ratón y la manipulación de la ventana de control con el fin de automatizar las tareas de una manera fiable.

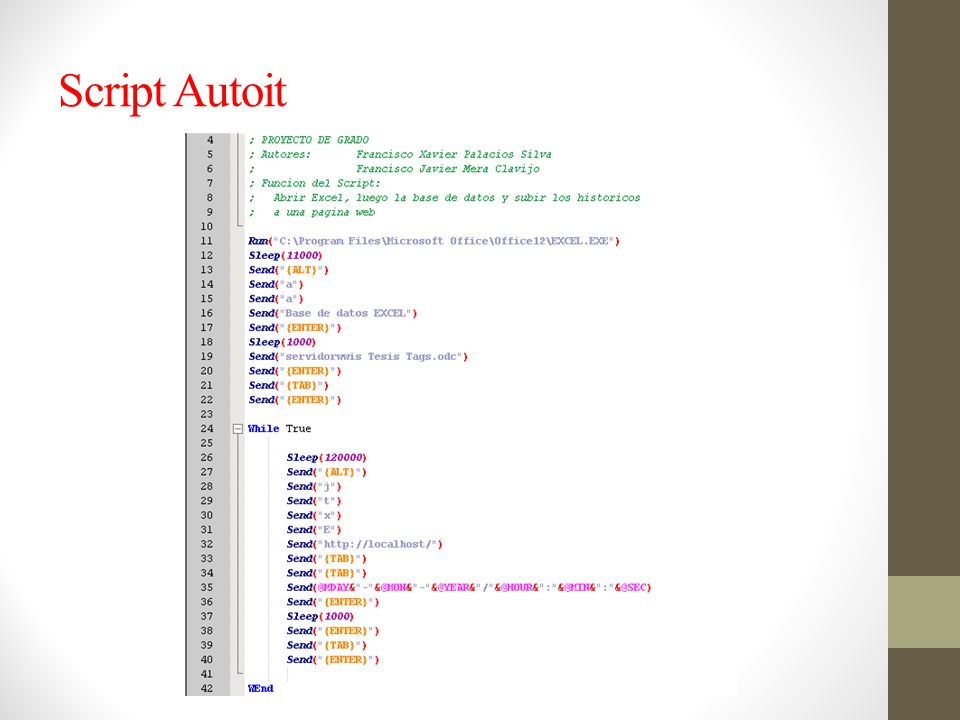

60 Script Autoit

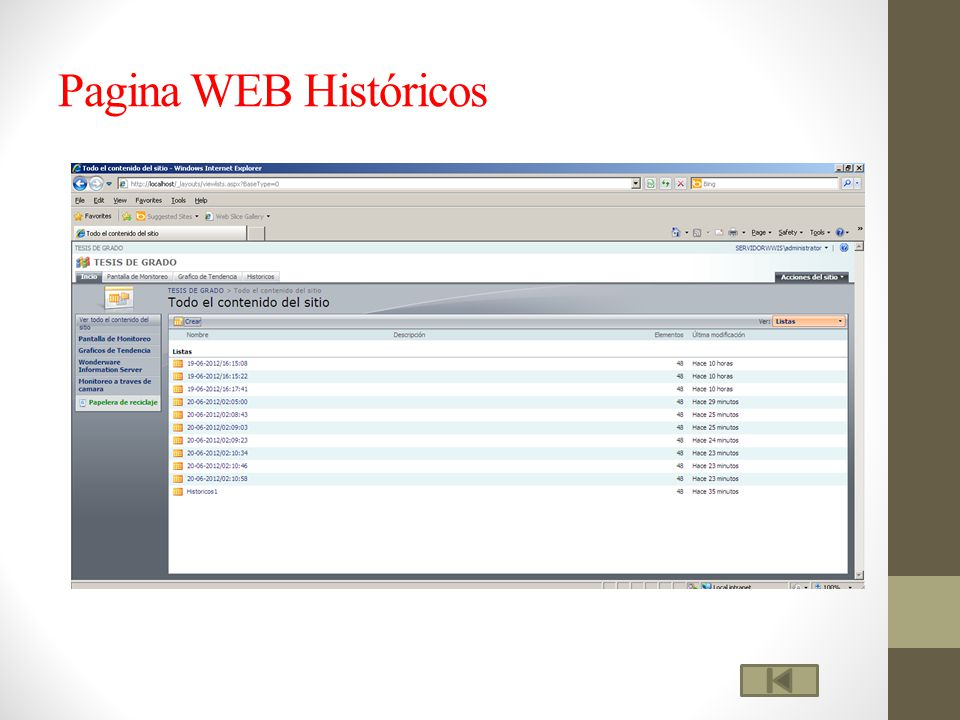

61 Pagina WEB Históricos

62 SERVIDOR DE VIDEO

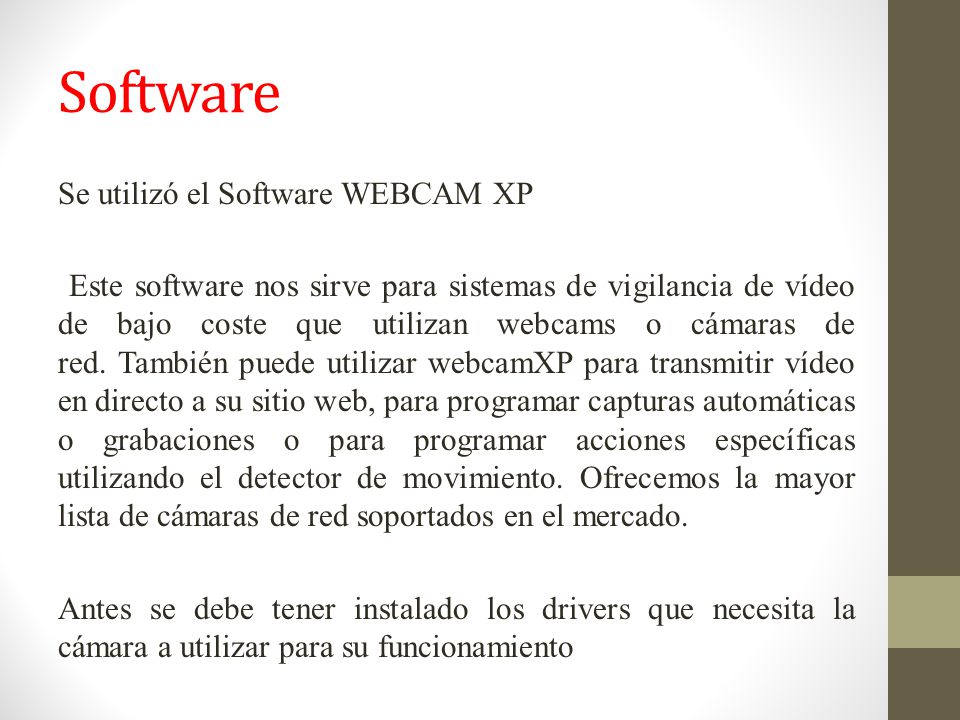

63 Software Se utilizó el Software WEBCAM XP Este software nos sirve para sistemas de vigilancia de vídeo de bajo coste que utilizan webcams o cámaras de red. También puede utilizar webcamXP para transmitir vídeo en directo a su sitio web, para programar capturas automáticas o grabaciones o para programar acciones específicas utilizando el detector de movimiento. Ofrecemos la mayor lista de cámaras de red soportados en el mercado. Antes se debe tener instalado los drivers que necesita la cámara a utilizar para su funcionamiento

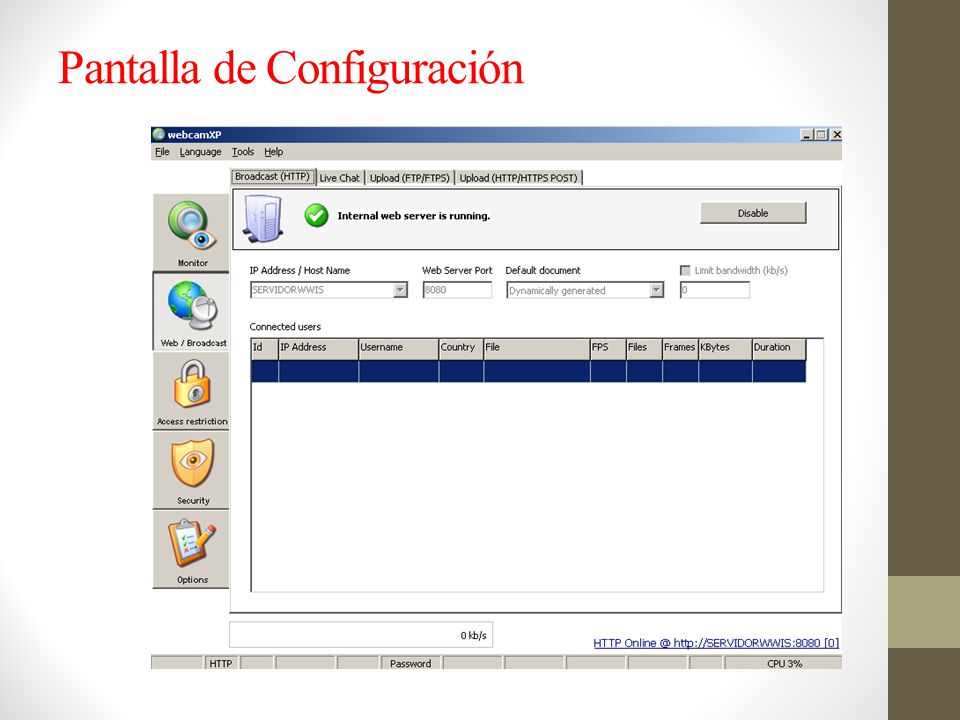

64 Pantalla de Configuración

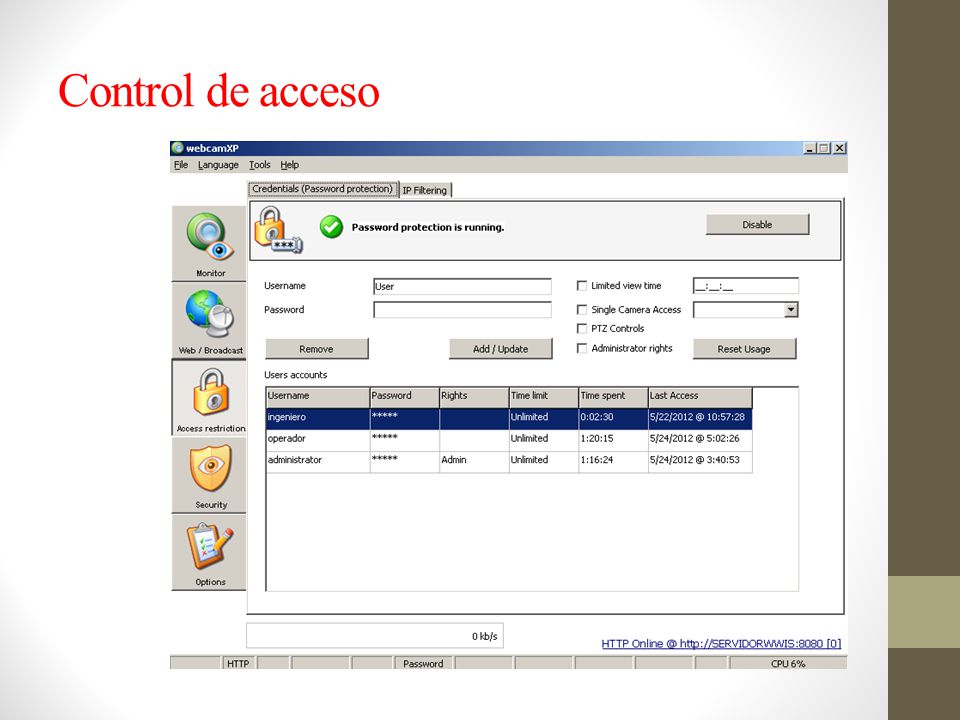

65 Control de acceso

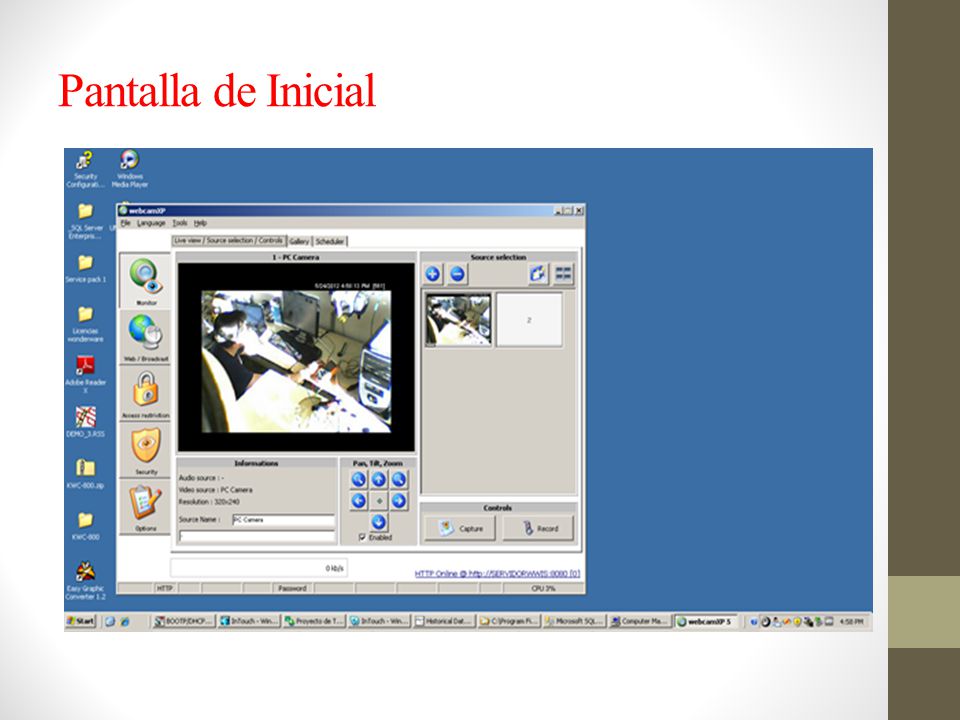

66 Pantalla de Inicial

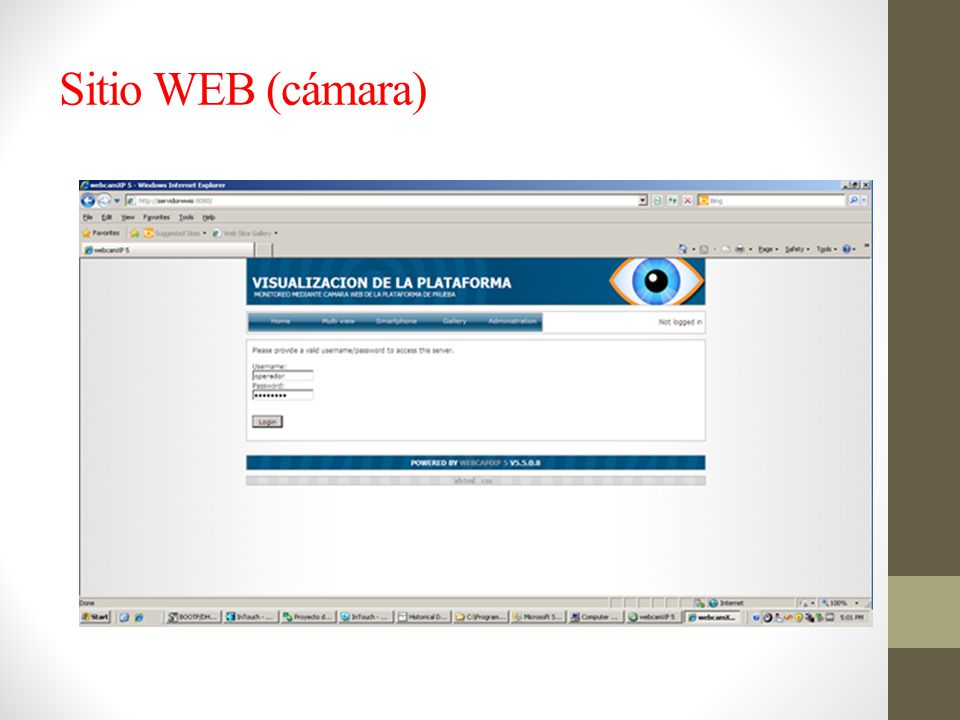

67 Sitio WEB (cámara)

68

69 ACCESO A BASE DE DATOS DESDE SOFTWARE LIBRE

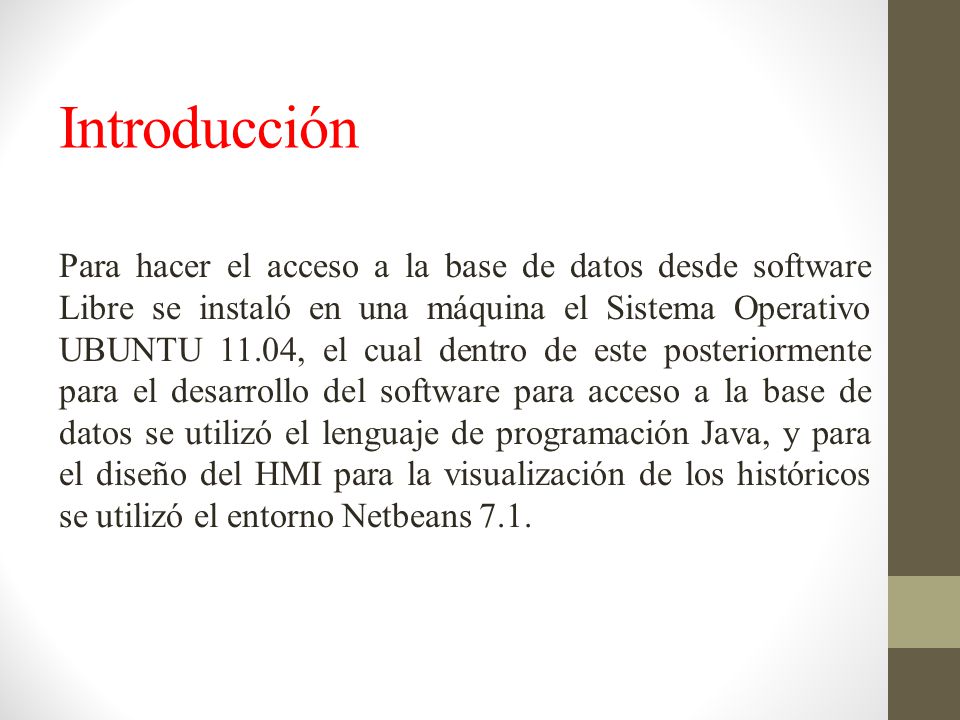

70 Introducción Para hacer el acceso a la base de datos desde software Libre se instaló en una máquina el Sistema Operativo UBUNTU 11.04, el cual dentro de este posteriormente para el desarrollo del software para acceso a la base de datos se utilizó el lenguaje de programación Java, y para el diseño del HMI para la visualización de los históricos se utilizó el entorno Netbeans 7.1.

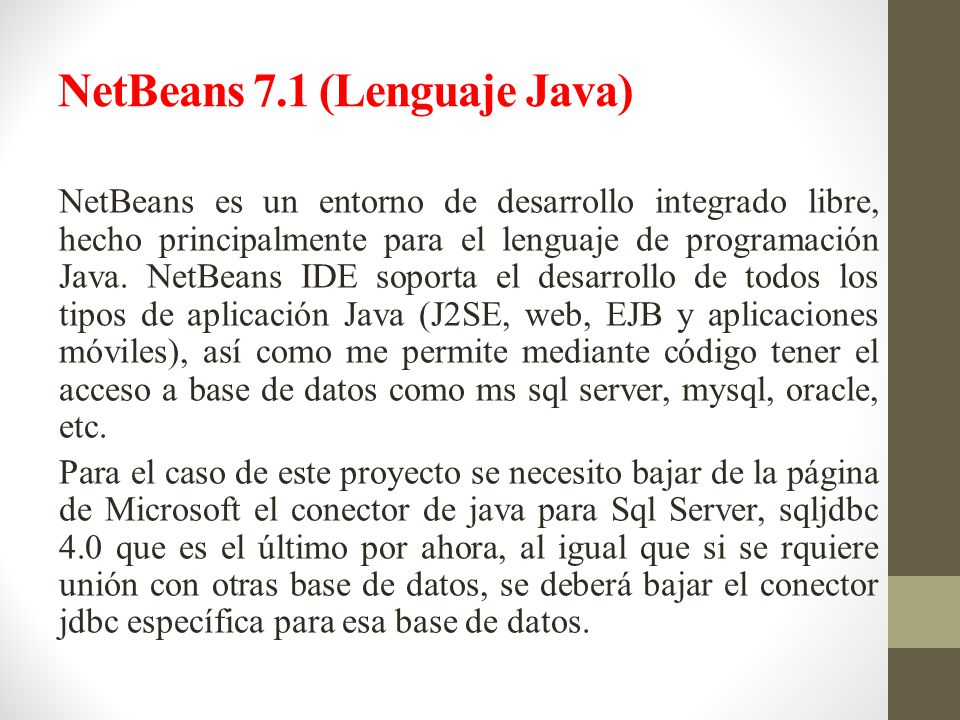

71 NetBeans 7.1 (Lenguaje Java)
NetBeans es un entorno de desarrollo integrado libre, hecho principalmente para el lenguaje de programación Java. NetBeans IDE soporta el desarrollo de todos los tipos de aplicación Java (J2SE, web, EJB y aplicaciones móviles), así como me permite mediante código tener el acceso a base de datos como ms sql server, mysql, oracle, etc. Para el caso de este proyecto se necesito bajar de la página de Microsoft el conector de java para Sql Server, sqljdbc 4.0 que es el último por ahora, al igual que si se rquiere unión con otras base de datos, se deberá bajar el conector jdbc específica para esa base de datos.

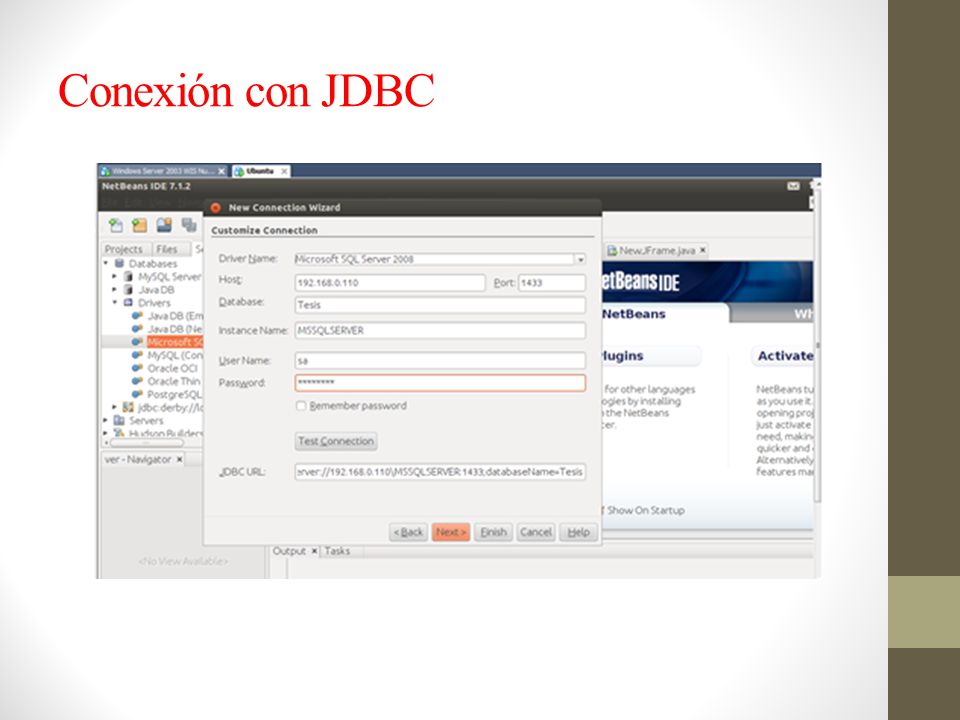

72 Conexión con JDBC

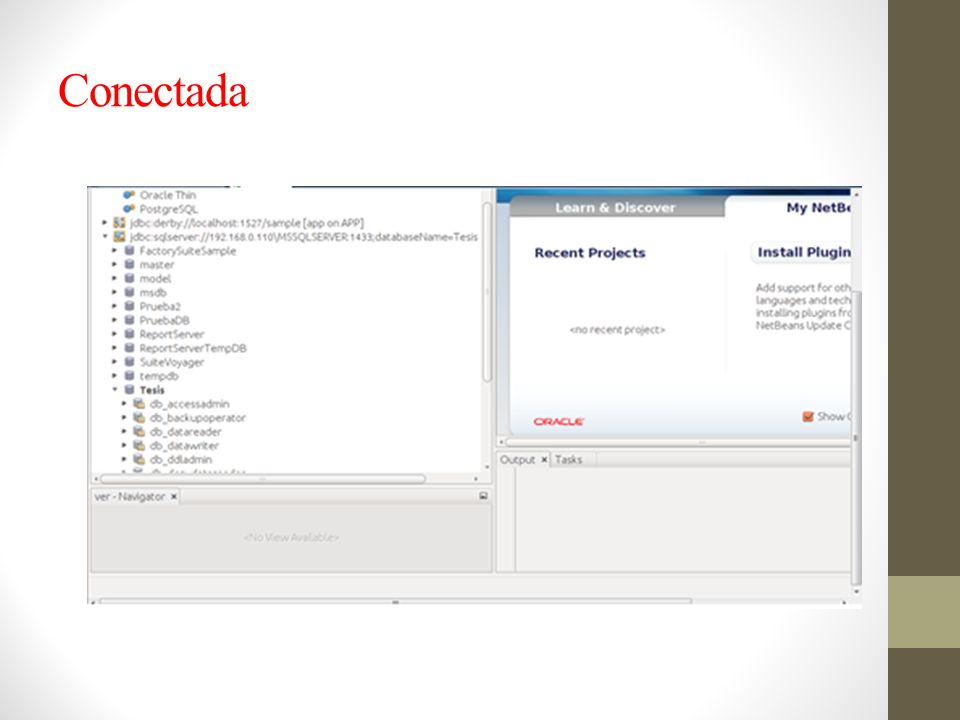

73 Conectada

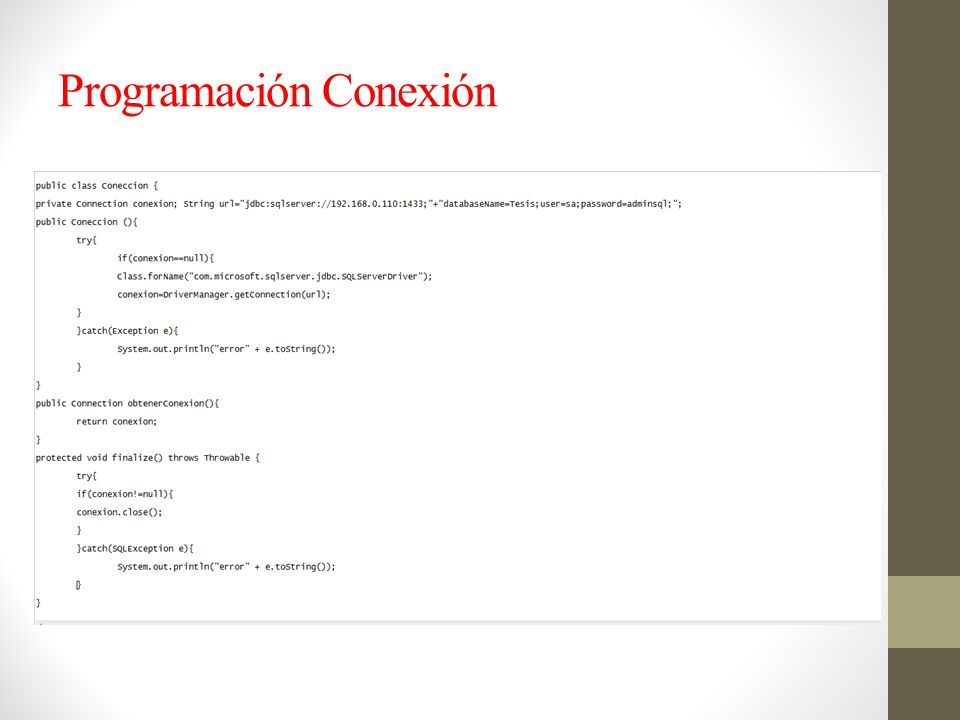

74 Programación Conexión

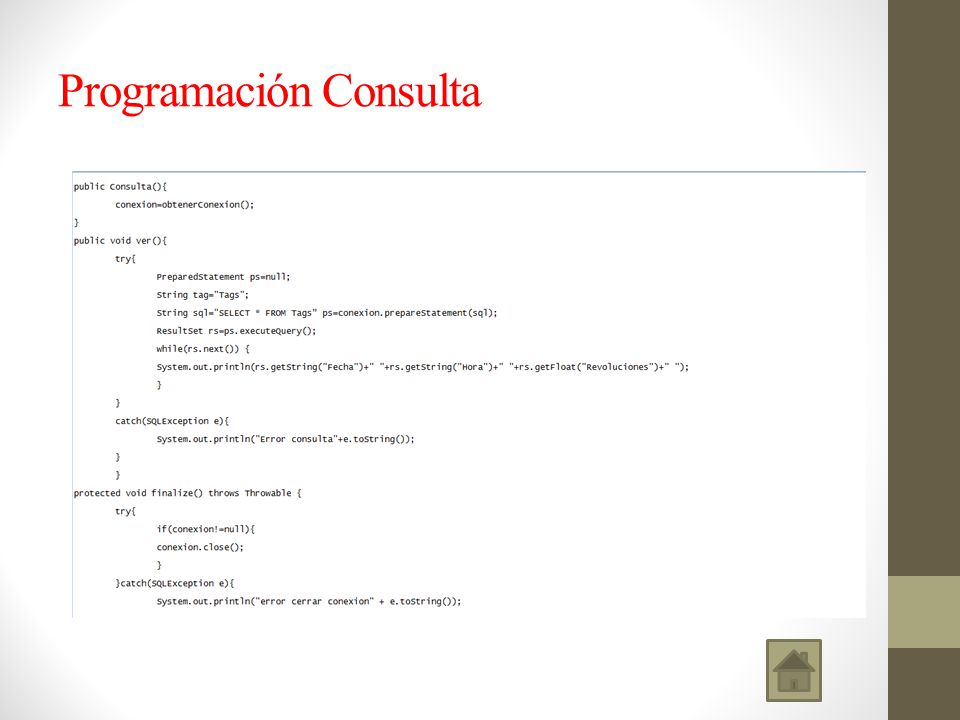

75 Programación Consulta

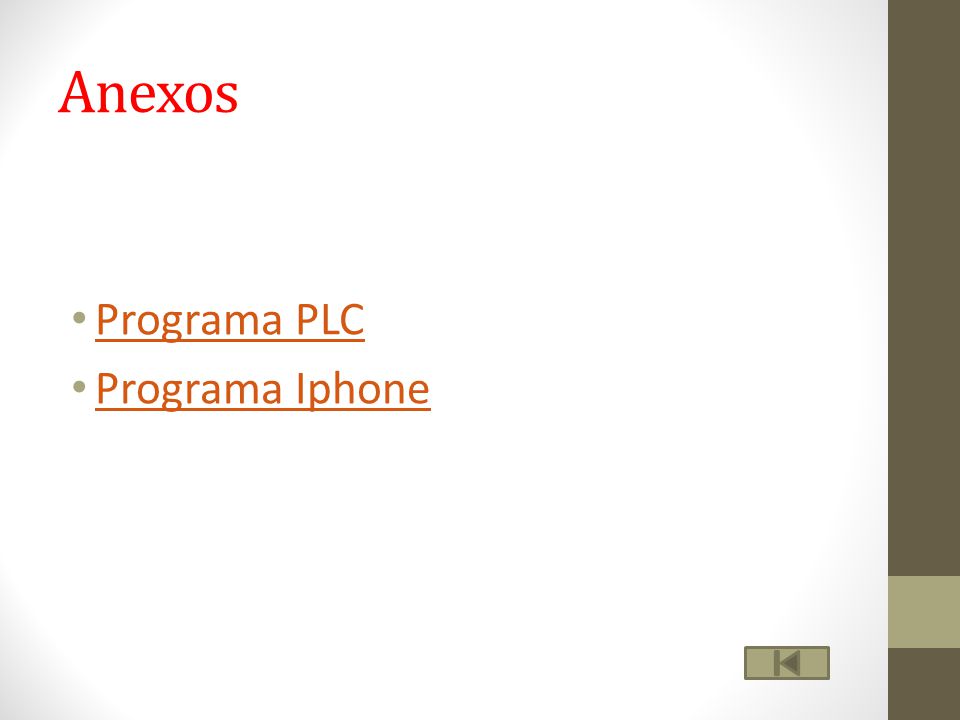

76 Anexos Programa PLC Programa Iphone

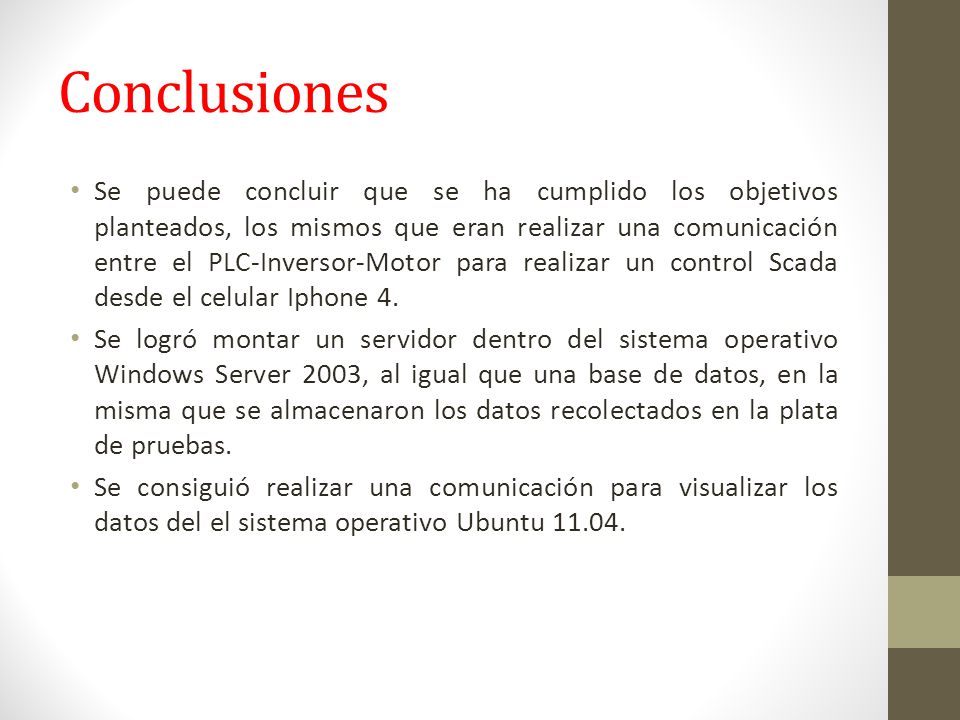

77 Conclusiones Se puede concluir que se ha cumplido los objetivos planteados, los mismos que eran realizar una comunicación entre el PLC-Inversor-Motor para realizar un control Scada desde el celular Iphone 4. Se logró montar un servidor dentro del sistema operativo Windows Server 2003, al igual que una base de datos, en la misma que se almacenaron los datos recolectados en la plata de pruebas. Se consiguió realizar una comunicación para visualizar los datos del el sistema operativo Ubuntu

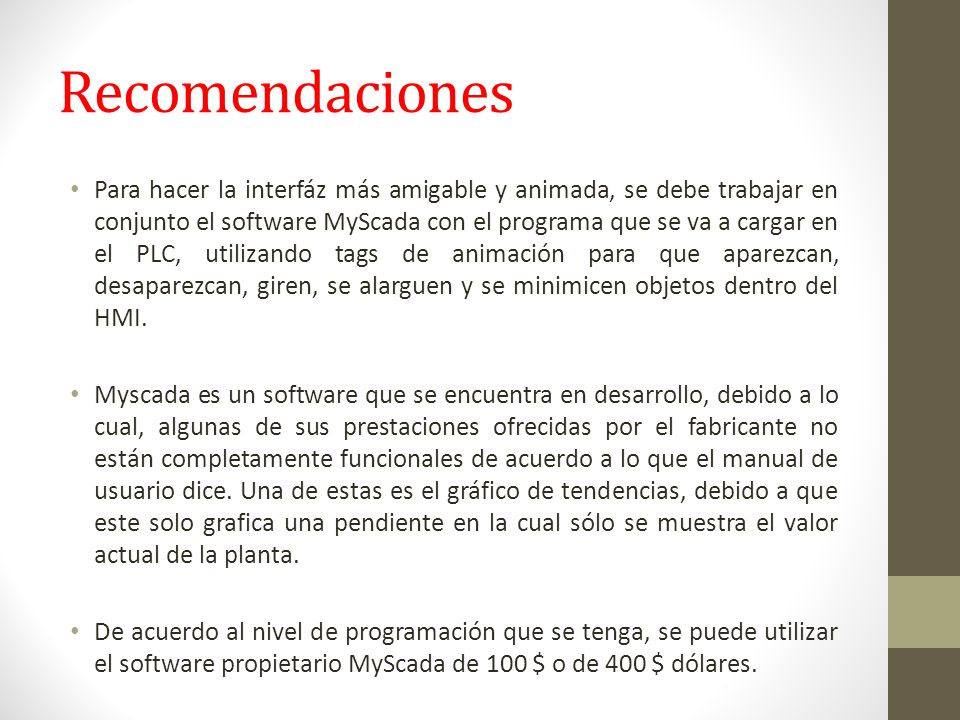

78 Recomendaciones Para hacer la interfáz más amigable y animada, se debe trabajar en conjunto el software MyScada con el programa que se va a cargar en el PLC, utilizando tags de animación para que aparezcan, desaparezcan, giren, se alarguen y se minimicen objetos dentro del HMI. Myscada es un software que se encuentra en desarrollo, debido a lo cual, algunas de sus prestaciones ofrecidas por el fabricante no están completamente funcionales de acuerdo a lo que el manual de usuario dice. Una de estas es el gráfico de tendencias, debido a que este solo grafica una pendiente en la cual sólo se muestra el valor actual de la planta. De acuerdo al nivel de programación que se tenga, se puede utilizar el software propietario MyScada de 100 $ o de 400 $ dólares.

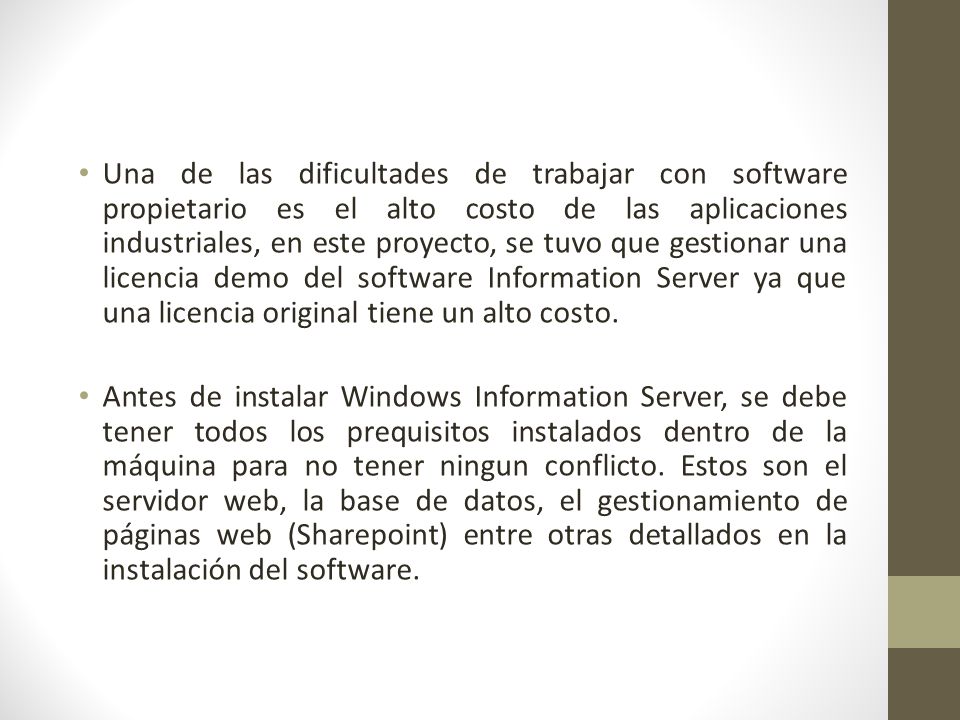

79 Una de las dificultades de trabajar con software propietario es el alto costo de las aplicaciones industriales, en este proyecto, se tuvo que gestionar una licencia demo del software Information Server ya que una licencia original tiene un alto costo. Antes de instalar Windows Information Server, se debe tener todos los prequisitos instalados dentro de la máquina para no tener ningun conflicto. Estos son el servidor web, la base de datos, el gestionamiento de páginas web (Sharepoint) entre otras detallados en la instalación del software.

80 MUCHAS GRACIAS POR SU ATENCIÓN
