Industrial Automation Systems Automatizacion de Procesos Industriales Capítulo II DISEÑO DEL PROGRAMA DE MONITOREO EN LOOKOUT.

Presentaciones similares


Presentación del tema: "Industrial Automation Systems Automatizacion de Procesos Industriales Capítulo II DISEÑO DEL PROGRAMA DE MONITOREO EN LOOKOUT."— Transcripción de la presentación:

1 Industrial Automation Systems Automatizacion de Procesos Industriales Capítulo II DISEÑO DEL PROGRAMA DE MONITOREO EN LOOKOUT.

2 Industrial Automation Systems Automatizacion de Procesos Industriales ¿QUE ES LOOKOUT? HMI – PANEL OPERADOR PROCESO HMI Y SCADA LOOKOUT ES UN PROGRAMA PARA AUTOMATIZACIÓN INDUSTRIAL QUE OPERA BAJO LOS MODOS DE: INTERFASE-HOMBRE-MAQUINA (HMI), Y SUPERVISIÓN-CONTROL Y ADQUISICIÓN DE DATOS (SCADA).

3 Industrial Automation Systems Automatizacion de Procesos Industriales SUPERVESORY CONTROL AND DATA ADQUISITION ACTUADORES PLC PROGRAMA EN LOOKOUT HMI Y SCADA COMPONENTES DE UN SISTEMA SCADA ELEMENTOS DE CAMPO (ACTUADORES, SENSORES, ETC) HARDWARE DE CONTROL (PLC, PC) SOFTWARE DE CONTROL (SACADA)

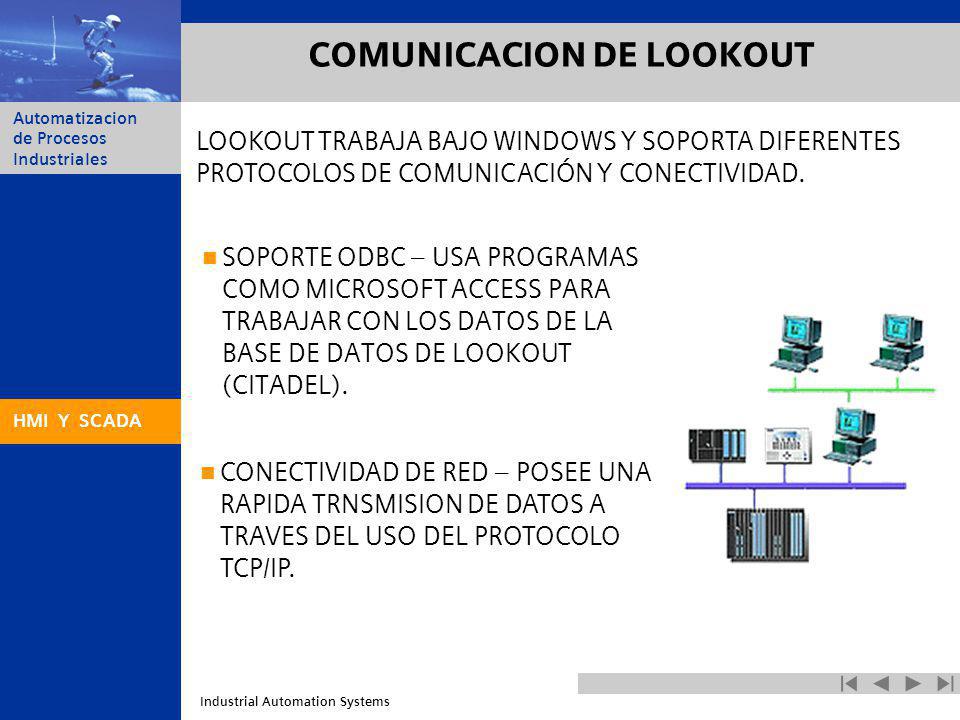

4 Industrial Automation Systems Automatizacion de Procesos Industriales COMUNICACION DE LOOKOUT LOOKOUT TRABAJA BAJO WINDOWS Y SOPORTA DIFERENTES PROTOCOLOS DE COMUNICACIÓN Y CONECTIVIDAD. HMI Y SCADA SOPORTE ODBC – USA PROGRAMAS COMO MICROSOFT ACCESS PARA TRABAJAR CON LOS DATOS DE LA BASE DE DATOS DE LOOKOUT (CITADEL). CONECTIVIDAD DE RED – POSEE UNA RAPIDA TRNSMISION DE DATOS A TRAVES DEL USO DEL PROTOCOLO TCP/IP.

5 Industrial Automation Systems Automatizacion de Procesos Industriales EXPORTACION DE DATOS HMI Y SCADA POGRAMA EN LOOKOUT DATOS EXPORTADOS A EXCEL SOPORTE DDE (DYNAMIC DATA EXCHANGE) – RECIBE Y ENVIA DATOS DE PROCESO EN TIEMPO REAL DESDE Y HACIA OTRAS APLICACIONES. COMUNICACIÓN DDE

6 Industrial Automation Systems Automatizacion de Procesos Industriales CLIENTE / SERVIDOR OPC OPC (OLE FOR PROCESS CONTROL) – LOOKOUT ES UN COMPLETO CLIENTE Y SERVIDOR OPC. OPC LOOKOUT CUENTA CON UN OBJETO PARA TRABAJAR COMO UN CLIENTE OPC. EXTRAE LOS DATOS DEL SERVIDOR OPC, LOCAL O REMOTO. ACTUALIZA LOS DATOS EN EL ORDEN DE LOS MILISEGUNDOS.

7 Industrial Automation Systems Automatizacion de Procesos Industriales OPC - KEPServerEX UN EJEMPLO DE COMUNICACIÓN DE LOOKOUT CON UN OPC, ES EL ENLACE CON KEPServerEX DE KEPWARE. OPC

8 Industrial Automation Systems Automatizacion de Procesos Industriales OPC - KEPServerEX KEPServerEX ES UNA APLICACIÓN DE WINDOWS DE 32 BITS QUE PROPORCIONA LOS MEDIOS PARA EXTRAER DATOS E INFORMACIÓN DESDE UN AMPLIO Y NUMEROSO RANGO DE DISPOSITIVOS. EL PAQUETE DE PROGRAMA CONSTA DE DOS PARTES: OPC EL PRIMER COMPONENTE PROPORCIONA TODO SOBRE EL OPC Y LA CONECTIVIDAD DDE COMO UNA FUNCIÓN DE INTERFACE DEL USUARIO. LA SEGUNDA PARTE COMPRENDE LOS DRIVERS (SOFTWARE QUE PERMITE UN ENLACE ENTRE DOS DISPOSITIVOS) DE COMUNICACIÓN.

9 Industrial Automation Systems Automatizacion de Procesos Industriales PARTE DEL DISEÑO INNOVADOR DE LA TECNOLOGÍA SERVIDOR OPC/DDE DE KEPWARE ES LA SEPARACIÓN DEL DRIVER DEL PROTOCOLO DEL HARDWARE DE LA TECNOLOGÍA DEL SERVIDOR. ESTA SEPARACIÓN PERMITE AL USUARIO USAR UNO O MÁS DRIVERS AL MISMO TIEMPO EN EL MISMO SERVIDOR. OPC - KEPServerEX OPC NUEVO CANAL PARA INSERTAR DRIVER

10 Industrial Automation Systems Automatizacion de Procesos Industriales OPC - KEPServerEX ESTABLECIENDO COMUNICACIÓN ENTRE KEPSEVEREX Y NUEVO DIVER. EL DEVICE ID NO DEBE DE SER IGUAL QUE EL MASTER ID EN UN MISMO CANAL. OPC PARAMETROS DE COMUNICACION SELECCION DE PUERTO SERIAL (COM) VELOCIDAD DE TRANSMISION (BAUD RATE). LONGITUD DE LOS DATOS (DATA BITS). PARIDAD (PARITY). BITS DE PARADA (STOP BITS) TIPO DE CONTROL DE FLUJO DE DATOS (FLOW CONTROL). MASTER ID

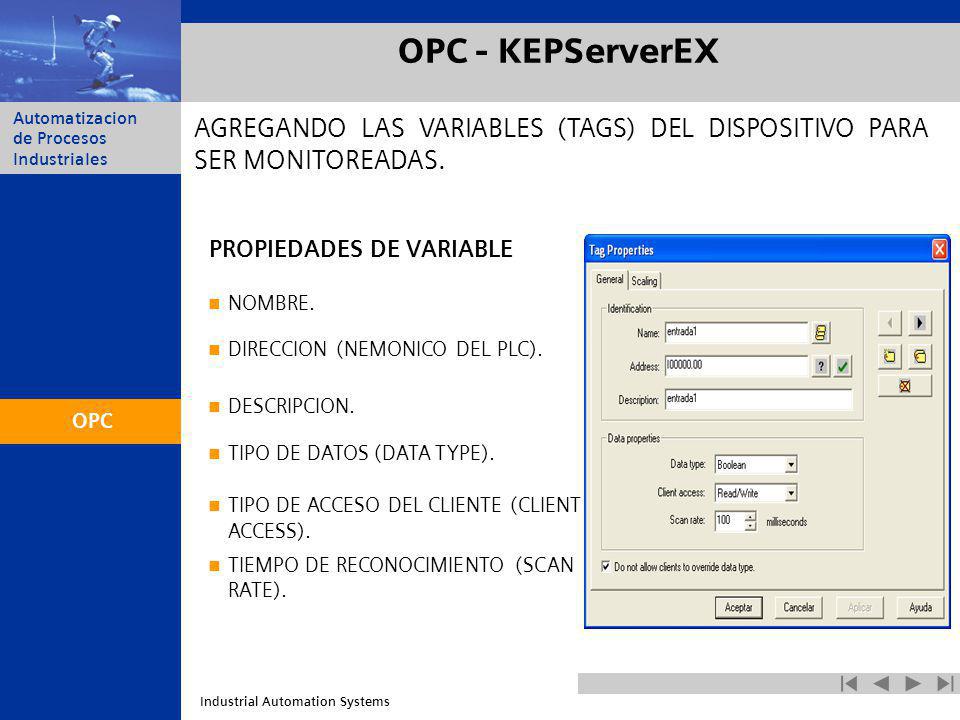

11 Industrial Automation Systems Automatizacion de Procesos Industriales OPC - KEPServerEX AGREGANDO LAS VARIABLES (TAGS) DEL DISPOSITIVO PARA SER MONITOREADAS. OPC PROPIEDADES DE VARIABLE NOMBRE. DIRECCION (NEMONICO DEL PLC). DESCRIPCION. TIPO DE DATOS (DATA TYPE). TIPO DE ACCESO DEL CLIENTE (CLIENT ACCESS). TIEMPO DE RECONOCIMIENTO (SCAN RATE).

12 Industrial Automation Systems Automatizacion de Procesos Industriales OPC - KEPServerEX MONITOREANDO EN TIEMPO REAL LOS DATOS DEL PROCESO CON EL OPC QUICK CLIENT. VENTANA DEL OPC QUICK CLIENT OPC

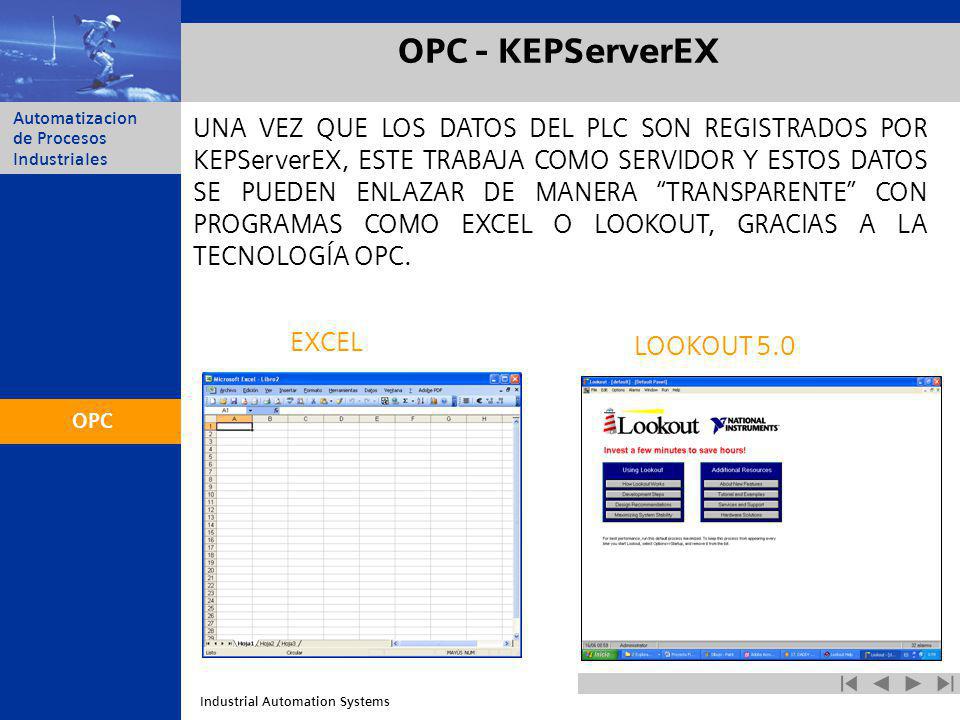

13 Industrial Automation Systems Automatizacion de Procesos Industriales OPC - KEPServerEX UNA VEZ QUE LOS DATOS DEL PLC SON REGISTRADOS POR KEPServerEX, ESTE TRABAJA COMO SERVIDOR Y ESTOS DATOS SE PUEDEN ENLAZAR DE MANERA TRANSPARENTE CON PROGRAMAS COMO EXCEL O LOOKOUT, GRACIAS A LA TECNOLOGÍA OPC. EXCEL LOOKOUT 5.0 OPC

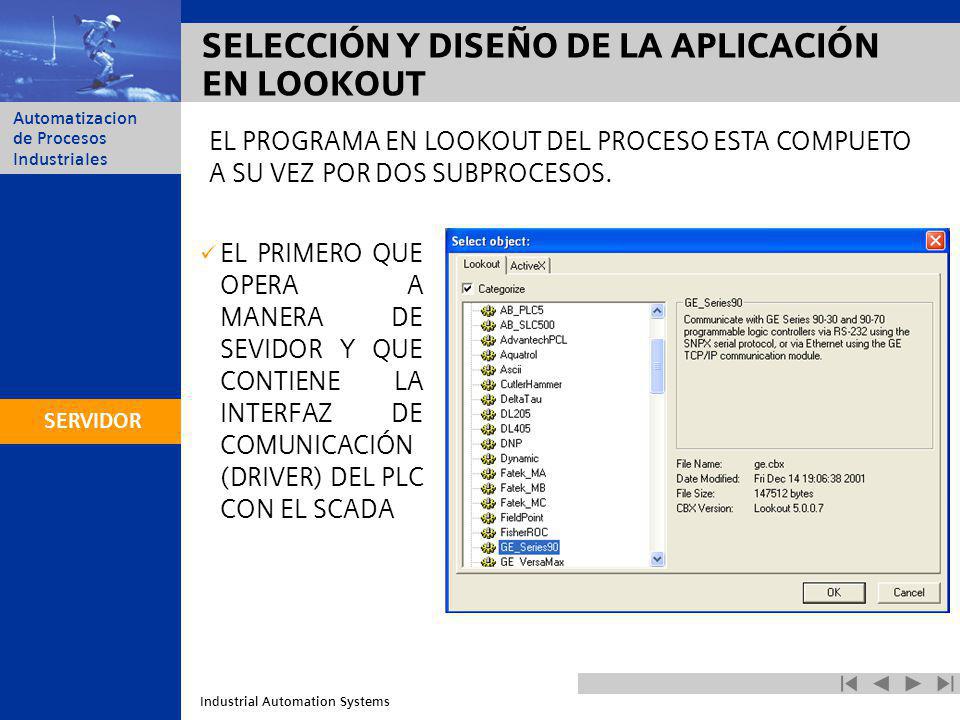

14 Industrial Automation Systems Automatizacion de Procesos Industriales SELECCIÓN Y DISEÑO DE LA APLICACIÓN EN LOOKOUT EL PROGRAMA EN LOOKOUT DEL PROCESO ESTA COMPUETO A SU VEZ POR DOS SUBPROCESOS. EL PRIMERO QUE OPERA A MANERA DE SEVIDOR Y QUE CONTIENE LA INTERFAZ DE COMUNICACIÓN (DRIVER) DEL PLC CON EL SCADA SERVIDOR

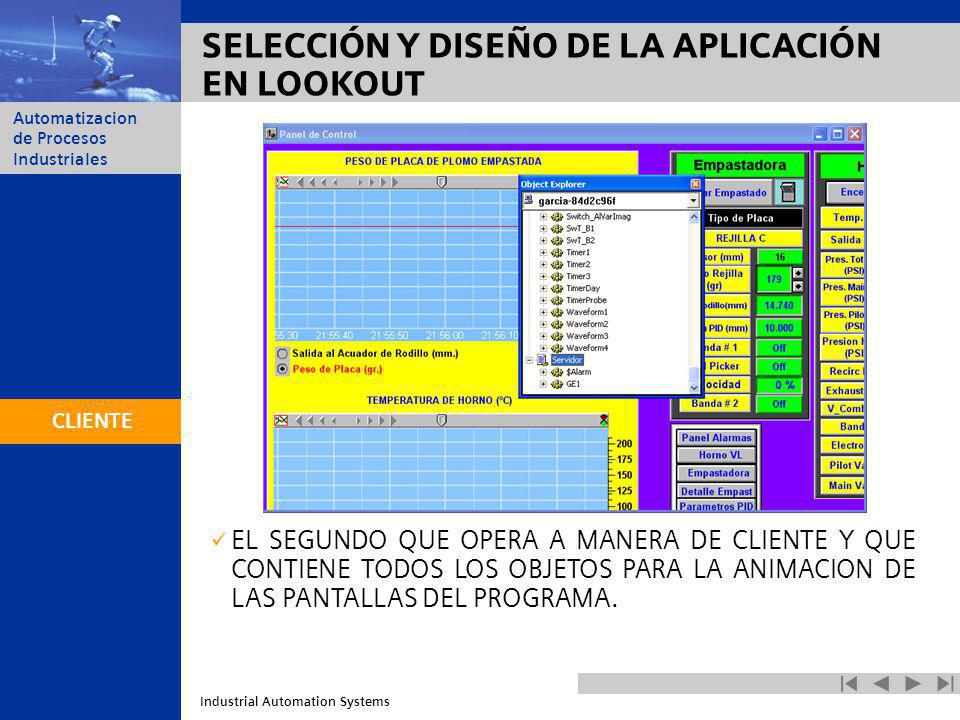

15 Industrial Automation Systems Automatizacion de Procesos Industriales EL SEGUNDO QUE OPERA A MANERA DE CLIENTE Y QUE CONTIENE TODOS LOS OBJETOS PARA LA ANIMACION DE LAS PANTALLAS DEL PROGRAMA. SELECCIÓN Y DISEÑO DE LA APLICACIÓN EN LOOKOUT CLIENTE

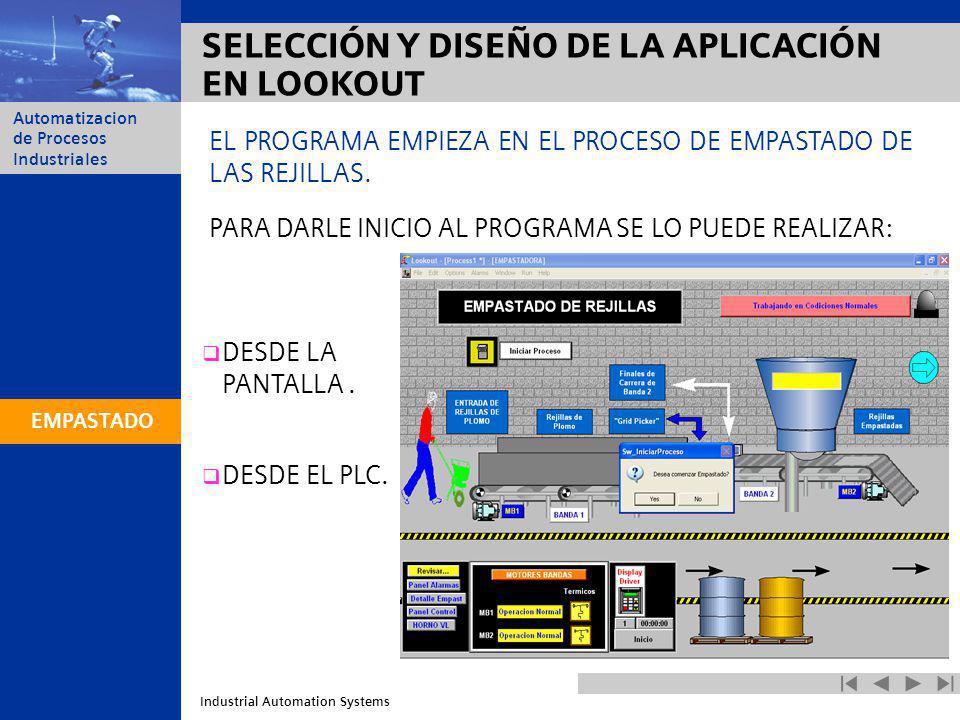

16 Industrial Automation Systems Automatizacion de Procesos Industriales SELECCIÓN Y DISEÑO DE LA APLICACIÓN EN LOOKOUT EL PROGRAMA EMPIEZA EN EL PROCESO DE EMPASTADO DE LAS REJILLAS. PARA DARLE INICIO AL PROGRAMA SE LO PUEDE REALIZAR: DESDE LA PANTALLA. EMPASTADO DESDE EL PLC.

17 Industrial Automation Systems Automatizacion de Procesos Industriales SELECCIÓN Y DISEÑO DE LA APLICACIÓN EN LOOKOUT LA ANIMACION DE ESTA PANTALLA ESTA COMANDADA POR UN OBJETO SEQUENCER DE LOOKOUT. EMPASTADO GENERA ESTADOS (1-100). POSEE SALIDAS (26). CONDICIONES LOGICAS. POR TIEMPO.

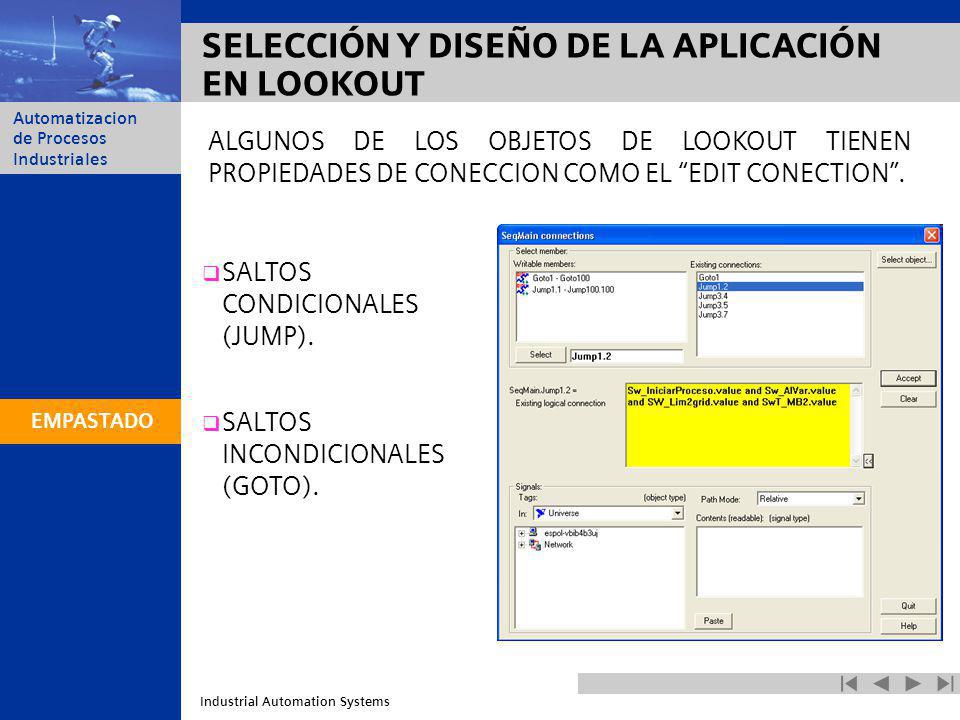

18 Industrial Automation Systems Automatizacion de Procesos Industriales ALGUNOS DE LOS OBJETOS DE LOOKOUT TIENEN PROPIEDADES DE CONECCION COMO EL EDIT CONECTION. SELECCIÓN Y DISEÑO DE LA APLICACIÓN EN LOOKOUT EMPASTADO SALTOS CONDICIONALES (JUMP). SALTOS INCONDICIONALES (GOTO).

19 Industrial Automation Systems Automatizacion de Procesos Industriales SELECCIÓN Y DISEÑO DE LA APLICACIÓN EN LOOKOUT EN LA MAQUINA EMPASTADORA DE LAS REJILLAS SE PUEDE ESCOGER EL TAMAÑO DE LA CAPA DE PASTA, A TRAVES DEL OBJETO RECIPE· EMPASTADO EXTRAE Y CARGA ARCHIVOS DESDE EXCEL. PUEDE CONTENER HASTA 1000 RECETAS DE HASTA 255 INGREDIENTES.

20 Industrial Automation Systems Automatizacion de Procesos Industriales SELECCIÓN Y DISEÑO DE LA APLICACIÓN EN LOOKOUT LAS REJILLAS EMPASTADAS LLEGAN HASTA EL HORNO DONDE SON SECADAS. SECADO

21 Industrial Automation Systems Automatizacion de Procesos Industriales SELECCIÓN Y DISEÑO DE LA APLICACIÓN EN LOOKOUT EN ESTA PANTALLA SE PUEDE CONTROLAR AL HORNO Y VISUALIZAR: SECADO TEMPERATURA INTERNA DEL HORNO. PRESION INTERNA DEL HORNO. INDICADORES DE LOS MOTORES DE LA SECCION DE SECADO.

22 Industrial Automation Systems Automatizacion de Procesos Industriales SELECCIÓN Y DISEÑO DE LA APLICACIÓN EN LOOKOUT LAS SEÑALES DEL PROCESO COMO TEMPERATURA, PRESION, PESO DE LAS REJILLAS SON GRAFICADAS PO EL OBJETO HYPER TREND PESO DE REJILLAS TEMPERATURA DEL HORNO PANTALLA DEL PANEL DE CONTROL SECADO

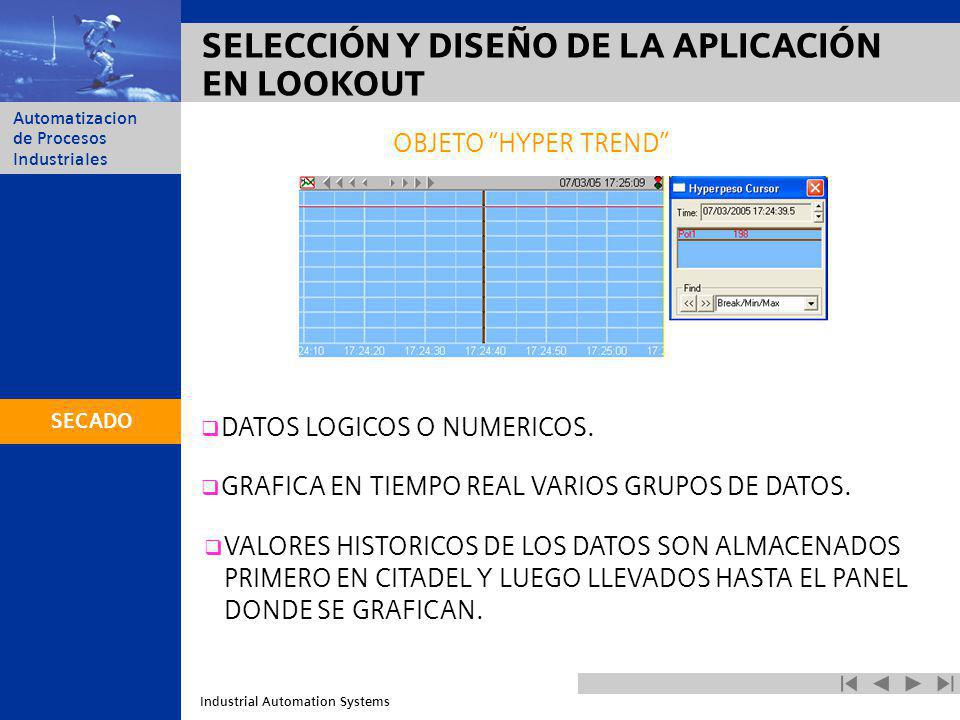

23 Industrial Automation Systems Automatizacion de Procesos Industriales SELECCIÓN Y DISEÑO DE LA APLICACIÓN EN LOOKOUT OBJETO HYPER TREND SECADO DATOS LOGICOS O NUMERICOS. GRAFICA EN TIEMPO REAL VARIOS GRUPOS DE DATOS. VALORES HISTORICOS DE LOS DATOS SON ALMACENADOS PRIMERO EN CITADEL Y LUEGO LLEVADOS HASTA EL PANEL DONDE SE GRAFICAN.

24 Industrial Automation Systems Automatizacion de Procesos Industriales SELECCIÓN Y DISEÑO DE LA APLICACIÓN EN LOOKOUT LUEGO DE SECADAS LAS REJILLAS PASAN A LA SECION DE REJILLAS TERMINADAS. REJILLAS REJILLAS TERMINADAS

25 Industrial Automation Systems Automatizacion de Procesos Industriales SELECCIÓN Y DISEÑO DE LA APLICACIÓN EN LOOKOUT EN ESTA SECCION DEL PROCESO EL PESO Y LA CANTIDAD DE REJILLAS TERMINADAS SON ALMACENADOS POR MEDIO DEL OBJETO SPREADSHEET. REJILLAS TERMINADAS GUARDA LOS DATOS EN EL DISCO DURO. ARCHIVO EN FORMATO DE TEXTO.CSV. REGISTRA LOS DATOS POR INTERVALOS DE TIEMPO.
