1 Por: José Ignacio Villacís Santamaría

2 Sistema Internacional

3 Metrología AcreditaciónNormalización Control de Calidad Certificación Trazabilidad Calibración

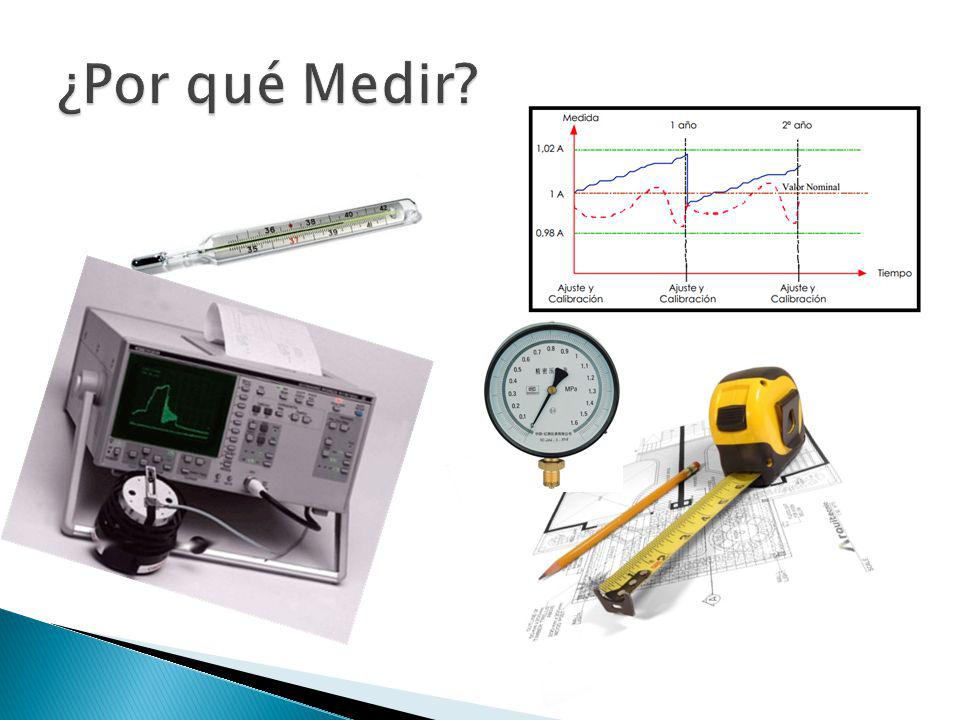

4

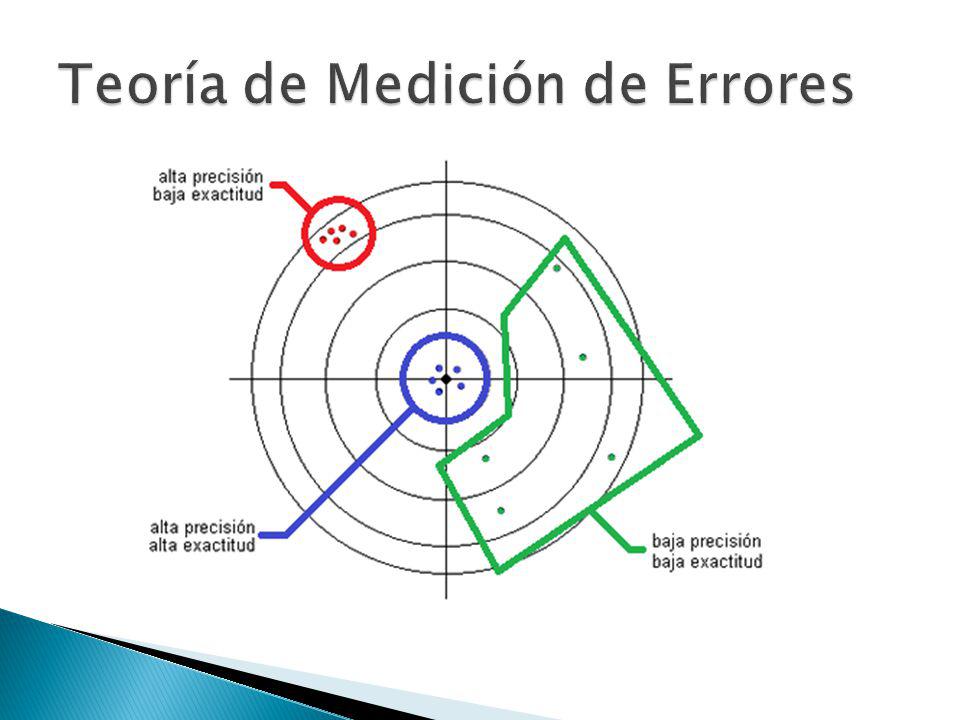

5

6 ParticipantePeso (Kg) Andrés Alejandro Armas90,46 Edwin Darío Espínola84,78 Jorge Javier Tufiño80,44 David Oswaldo Andrade85,02 Víctor Hugo Alvarado88,08 Muestras Obtenidas Paso 1: Promedio

7 Medidas RealizadasPromedioError Aleatorio 90,4685,764,70 84,7885,76-0,98 80,4485,76-5,32 85,0285,76-0,74 88,0885,762,32 Paso 2: Hallar el error aleatorio

8 Paso 3: Calcular el error cuadrático Error Aleatorio 4,7022,13 -0,980,95 -5,3228,26 -0,740,54 2,325,40

9 Verificación del estado de los elementos de calibración. Definición de los puntos de medida Calibración Cálculo de Incertidumbres Documentación del resultado obtenido

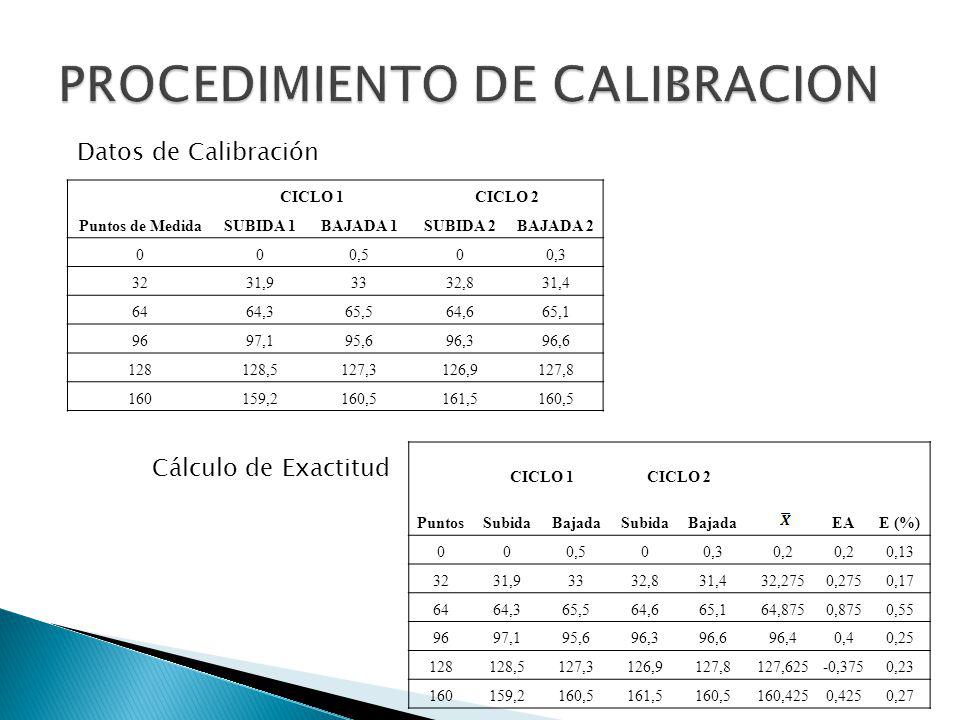

10 CICLO 1CICLO 2 Puntos de MedidaSUBIDA 1BAJADA 1SUBIDA 2BAJADA 2 000,500,3 3231,93332,831,4 6464,365,564,665,1 9697,195,696,396,6 128128,5127,3126,9127,8 160159,2160,5161,5160,5 Datos de Calibración CICLO 1CICLO 2 PuntosSubidaBajadaSubidaBajada EAE (%) 000,500,30,2 0,13 3231,93332,831,432,2750,2750,17 6464,365,564,665,164,8750,8750,55 9697,195,696,396,696,40,40,25 128128,5127,3126,9127,8127,625-0,3750,23 160159,2160,5161,5160,5160,4250,4250,27 Cálculo de Exactitud

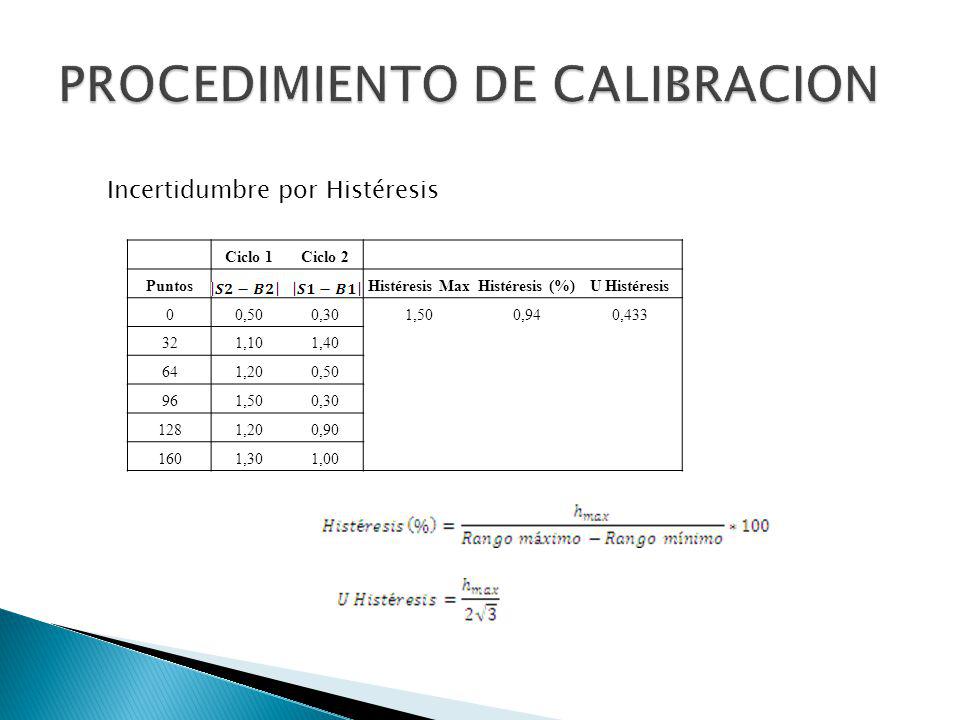

11 Ciclo 1Ciclo 2 Puntos Histéresis MaxHistéresis (%)U Histéresis 00,500,30 1,500,940,433 321,101,40 641,200,50 961,500,30 1281,200,90 1601,301,00 Incertidumbre por Histéresis

12 SubidasBajadasSubidasBajadas PuntosVarianza U RepetRepet Max (%) 00,000,200,24490,1225 0,4711,44 320,901,600,75440,3772 640,300,400,53150,2658 960,801,000,62720,3136 1281,600,500,68980,3449 1602,300,000,94300,4715 Por Repetibilidad

13

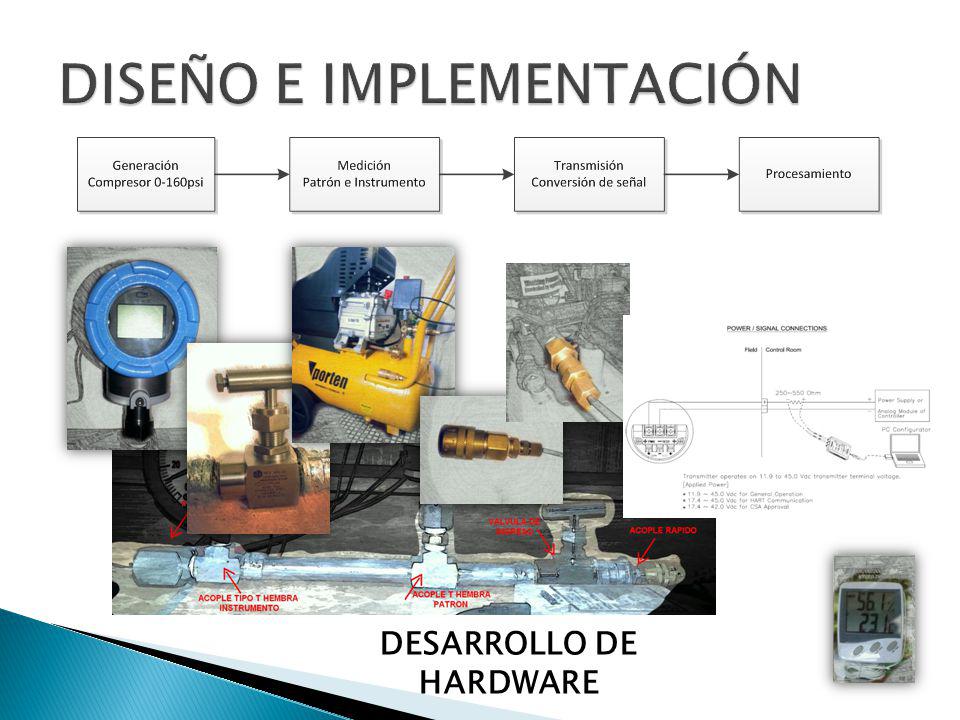

14 DESARROLLO DE HARDWARE

15 DESARROLLO DE SOFTWARE DATOS INFORMATIVOS

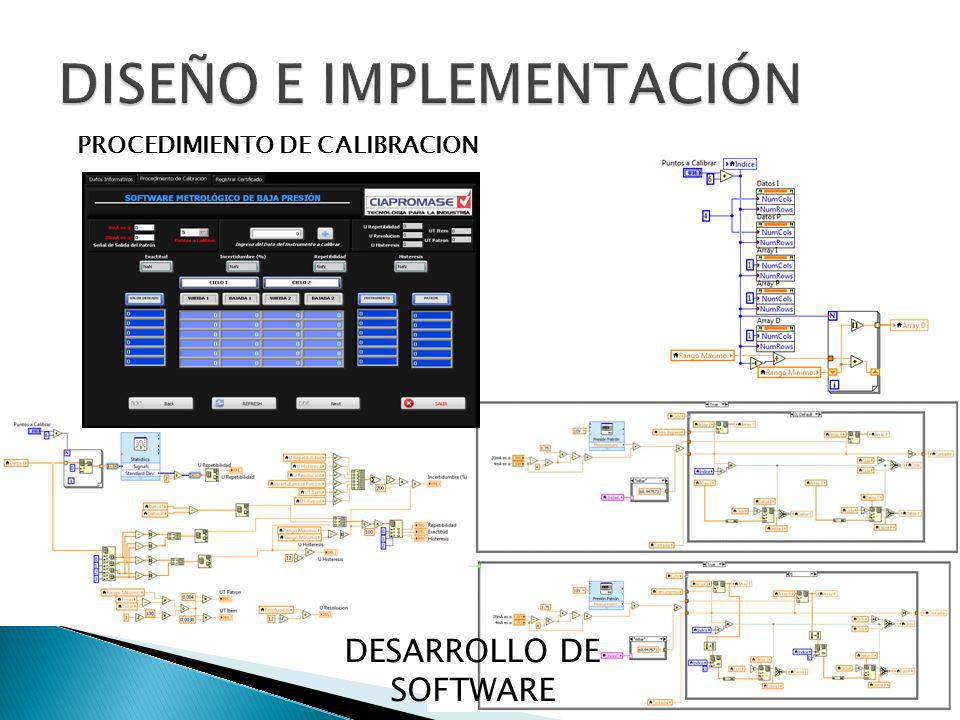

16 DESARROLLO DE SOFTWARE PROCEDIMIENTO DE CALIBRACION

17 DESARROLLO DE SOFTWARE REGISTRAR CERTIFICADO

18 PUESTA EN MARCHA Y FUNCIONAMIENTO Fabricante/ModeloIncertidumbre MBP Incertidumbre Calibración Tradicional Ashcroft: 451279SS04L 0/160psi 0.499%0.683% Ashcroft: 451259SS04L 0/100psi 1.081%1.005% Ashcroft: 351009SS04L 0/100psi 1.692%1.876% Ashcroft: 251009SS02L 0/60psi 1.937%1.721%

19

20 Los resultados obtenidos han sido favorables, los tiempos por duración en el proceso de calibración, cálculo de las incertidumbre, y emisión de certificado se redujeron considerablemente, dando como muestra el aumento en la cantidad de manómetros calibrados al día. Una de las fallas más críticas a nivel de hardware fue sujeción del banco de calibración. Al intentar abrir las válvulas de aguja, los tubos de PVC se veían afectados por la fuerza que requiere la apertura o cierre de las válvulas; por ende el banco de medición es sujetado a una superficie lisa de madera, lo cual permite que el sistema sea portable y libre de corriente estática que afecte a la transmisión de las lecturas. Los resultados obtenidos han sido comparados con la metodología comúnmente utilizada por los metrólogos de CIAPROMASE, presentando así una mínima diferencia en sus resultados.

21 El uso de nuevas tecnologías permiten optimizar el proceso metrológico de presión. El desarrollo del software mejora los tiempos de desarrollo y elaboración en los procesos metrológicos de calibración de los equipos de presión, por ende la empresa solicita aplicar las bases de este proyecto para la aplicación en sistemas metrológicos de temperatura. El algoritmo empleado fue una herramienta esencial en la programación debido a que no satura al sistema con cálculos repetitivos, de esta manera se mejora el procesamiento de los datos obtenidos.

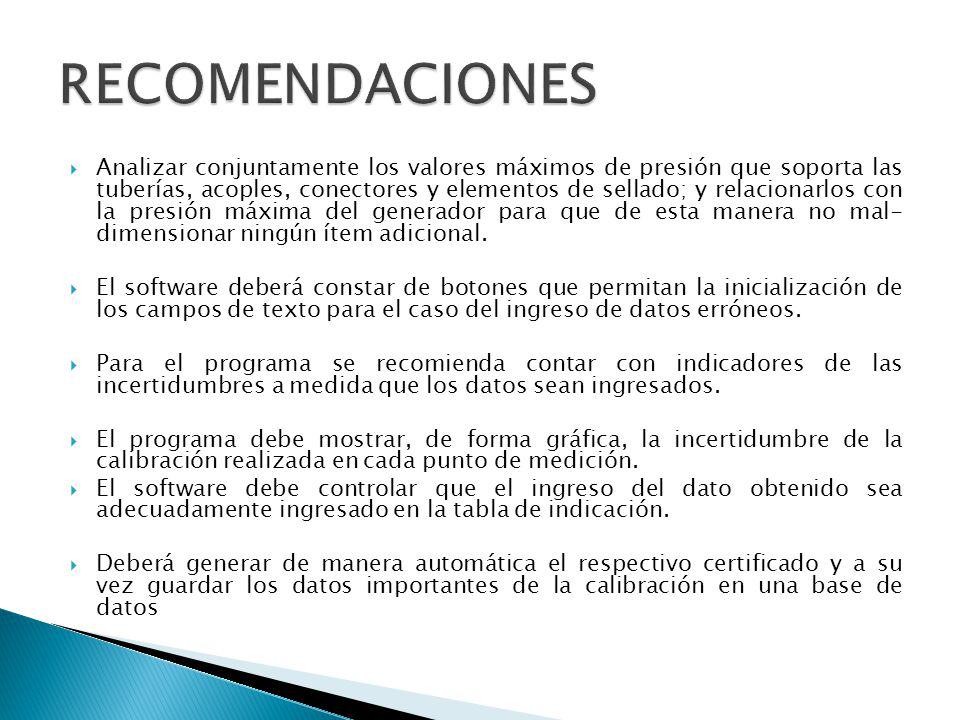

22 Es necesario un entendimiento de las características, limitaciones y funcionamiento normal de cada parte de los instrumentos utilizados, así como el conocimiento teórico de todas las facetas del problema de medida en sí mismo. El desarrollador debe ser capa de evaluar la consistencia de distintos métodos en términos matemáticos cuantitativos, y debe poder imaginar métodos alternativos. Utilizar procedimientos planeados, trabajar cuidadosamente y sin prisas, anotar todos los valores directamente y en forma ordenada, tomar nota de todos los detalles de las condiciones y de la disposición del experimento.
