C 2 MAGNITUDES FÍSICAS. Magnitudes f í sicas escalares y vectoriales. Algebra vectorial. Magnitudes f í sicas escalares y vectoriales. Algebra vectorial.

Presentaciones similares


Presentación del tema: "C 2 MAGNITUDES FÍSICAS. Magnitudes f í sicas escalares y vectoriales. Algebra vectorial. Magnitudes f í sicas escalares y vectoriales. Algebra vectorial."— Transcripción de la presentación:

1

2 C 2 MAGNITUDES FÍSICAS. Magnitudes f í sicas escalares y vectoriales. Algebra vectorial. Magnitudes f í sicas escalares y vectoriales. Algebra vectorial. EjemplosEjemplos Bibliog. Sears, F ísica universitaria 1999, Hewitt, Física conceptual 1999

3 Magnitudes físicas por su naturaleza Escalares Vectoriales

4 Muchas de las leyes de la física implican no sólo relaciones algebraicas entre cantidades sino también relaciones geométricas. Magnitudes físicas En ocasiones las relaciones geométricas complican las relaciones algebraicas entre las magnitudes físicas. Sin embargo si usamos vectores para representar a las magnitudes físicas se requiere entonces de un numero menor de ecuaciones matemáticas para expresar las relaciones entre las magnitudes. Los vectores permiten esta economía de expresión en numerosas leyes de la Física. A veces la forma vectorial de una ley física nos permite ver relaciones o simetrías que de otro modo estarían veladas por ecuaciones algebraicas engorrosas.

5 Magnitudes físicas Escalares Vectoriales Asociadas a propiedades que pueden ser caracterizadas a través de una cantidad Asociadas a propiedades que se caracterizan no sólo por su cantidad sino por su dirección y su sentido

6 Magnitudes físicas Masa, densidad, temperatura, energía, trabajo, etc Velocidad, fuerza, cantidad de movimiento, aceleración, torque, etc. Escalares Vectoriales

7 SR : Cuerpos que se toman como referencia para describir el movimiento del sistema bajo estudio. Bases para el estudio del movimiento mecánico x(t)y(t)z(t) Se le asocia Observador Observador Sistema de Coordenadas Sistema de Coordenadas y x z Reloj Reloj

8 Movimiento plano

9

10

11 Vectores Notación A Módulo A > 0 A Dirección x y z ApAp x y

12 Propiedades de Vectores Dados A y B, si A = B entonces A = B Todo vector se puede desplazar paralelamente a si mismo

13 Suma de Vectores B A R B A C C Ley del polígono

14 El vector resultante es aquel que vector que va desde el origen del primer vector hasta el extremo del ultimo

15 Entonces si se tiene los siguientes vectores El vector resultante de la suma de todos ellos será:

16

17 Propiedades de Vectores A Opuesto -A Nulo 0 =A + ( )-A Vector unitario

18 Propiedades de la suma de Vectores Ley Conmutativa Ley Asociativa Diferencia A B A -B R

19 Ley conmutativa ¿Como se explica esta regla? Los vectores A y B pueden ser desplazados paralelamente para encontrar el vector suma B R = A+B A B R = B+A (Método paralelogramo) B R = A+B

20 Multiplicación de un vector por un escalar Dado dos vectores Se dicen que son paralelos si

21

22 Ejemplo 8: Hallar el vector resultante de la suma de los siguientes vectores AB C A B CR = 2

23 Vectores unitarios en el plano x y Vector unitario en la dirección del eje x + Vector unitario en la dirección del eje y +

24 Vectores unitarios en el espacio x y z

25 Representación de un vector x y z A AxAx AyAy AzAz

26 Observaciones: Las componentes rectangulares de un vector dependen del sistema coordenado elegido. La magnitud del vector no cambia. Permanece invariante en cualquier sistema coordenado

27 Determínese la resultante de los siguientes vectores 4u 3u 7u

28 + 8u 4u =

29 Observamos que, cuando los vectores están en la misma dirección podemos determinar fácilmente su magnitud ¿Que sucede si los vectores no están en la misma dirección ?, ¿ podremos determinar directamente su magnitud ?

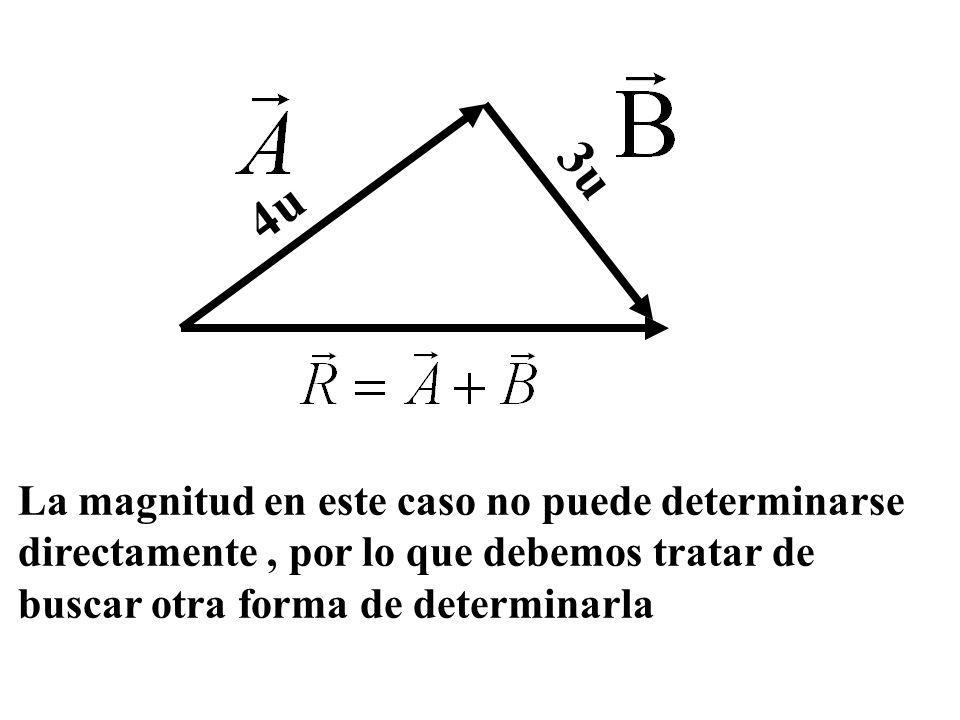

30 4u 3u La magnitud en este caso no puede determinarse directamente, por lo que debemos tratar de buscar otra forma de determinarla

31 4u 3u 5u 6u 8u 10u

32 4u 3u 6u 8u

33 10u 5u Por pitagoras podemos ahora determinar la magnitud del vector resultante

34

35 15 u 5 u

36 x y z (x 1,y 1,z 1 ) (x 2,y 2,z 2 ) Dados los puntos indicados el vector que los une esta representado por

37 x y z (x 1,y 1,z 1 ) (x 2,y 2,z 2 )

38 Producto escalar de dos vectores Proyección de A sobre B Proyección de B sobre A

39

40 Producto vectorial de dos vectores

41 Demostrar:

42 Determinese la suma de los siguientes vectores: Ejemplo 1:

43 Ejemplo 2: 8m 10m 5m Determine la suma de los vectores indicados x y z

44 Ejemplo 9 Dados los vectores: Determine : a) El producto escalar entre ellos. b)el producto vectorial entre ambos e) el ángulo que forman entre sí. Tarea 9c, 9d y 10
