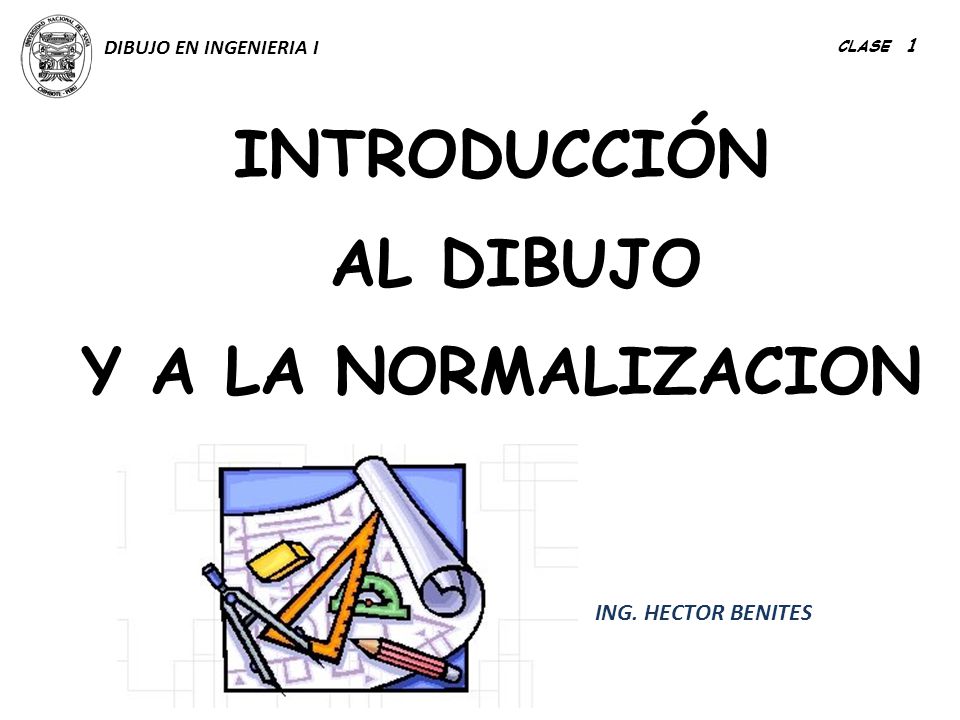

DIBUJO EN INGENIERIA I CLASE 1 INTRODUCCIÓN AL DIBUJO Y A LA NORMALIZACION ING. HECTOR BENITES

2 INTRODUCCIÓN AL DIBUJO Y A LA NORMALIZACION

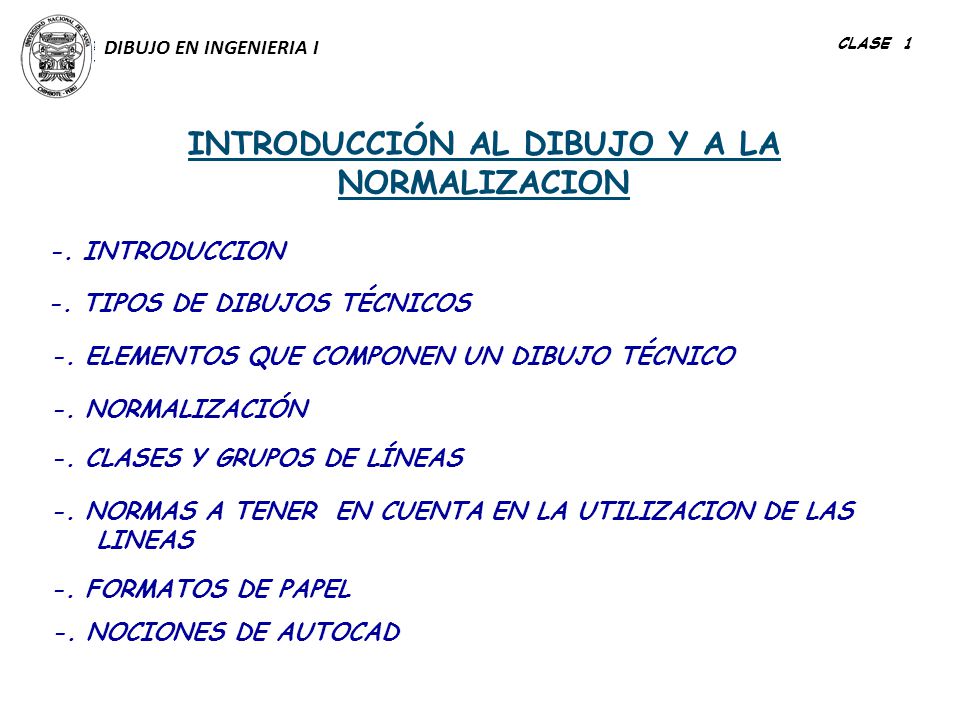

DIBUJO EN INGENIERIA I CLASE 1 DIBUJO EN INTRODUCCIÓN AL DIBUJO Y A LA NORMALIZACION -. INTRODUCCION -. TIPOS DE DIBUJOS TÉCNICOS -. ELEMENTOS QUE COMPONEN UN DIBUJO TÉCNICO -. NORMALIZACIÓN -. CLASES Y GRUPOS DE LÍNEAS -. NORMAS A TENER EN CUENTA EN LA UTILIZACION DE LAS LINEAS -. FORMATOS DE PAPEL -. NOCIONES DE AUTOCAD

3 ANTECEDENTES HISTÓRICOS E IMPORTANCIA DEL DIBUJO DE INGENIERÍA
DIBUJO EN INGENIERIA I CLASE 1 DIBUJO EN INTRODUCCION ANTECEDENTES HISTÓRICOS E IMPORTANCIA DEL DIBUJO DE INGENIERÍA Antiguamente todos los dibujos eran realizados manualmente, así que dependía de la habilidad del estudiante para dibujar bien y poder salir satisfactoriamente en este curso. Aquí algunos materiales que se usaban hace algunos años atrás: 1.- Un juego de Estilógrafos Básico de Dibujo. 2.- Escuadras

4 4.- Escalímetro 3.- Compás 5.- Regla T
DIBUJO EN INGENIERIA I CLASE 1 INTRODUCCION 4.- Escalímetro 5.- Regla T 3.- Compás 6.- Lápices HB, 2H, 4H, 2B, 4B, etc 7.- Transportador

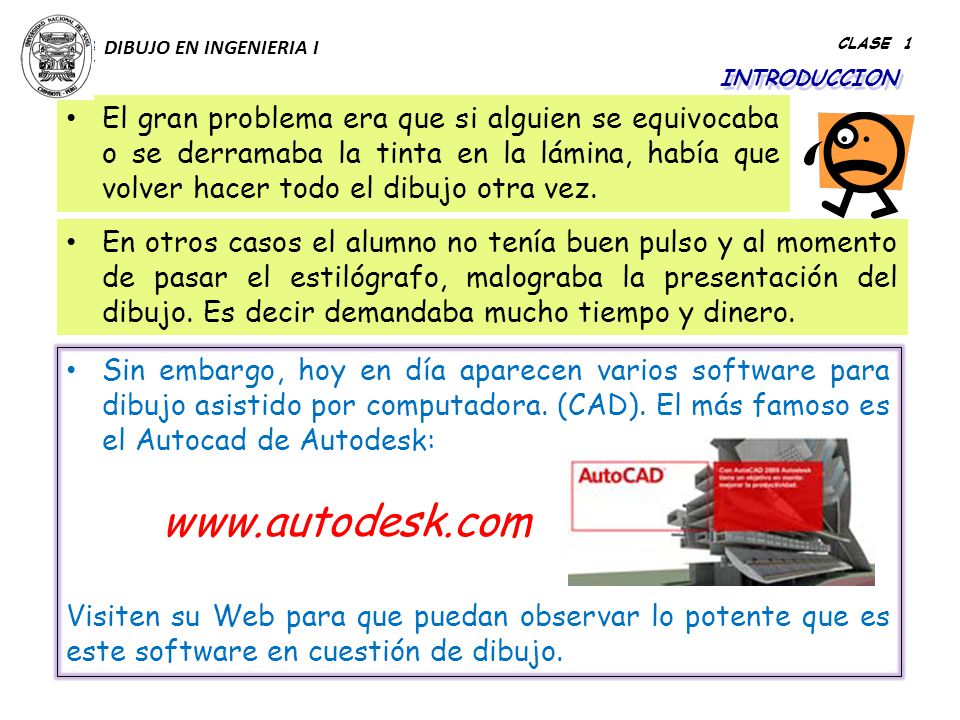

5 DIBUJO EN INGENIERIA I CLASE 1 DIBUJO EN INTRODUCCION El gran problema era que si alguien se equivocaba o se derramaba la tinta en la lámina, había que volver hacer todo el dibujo otra vez. En otros casos el alumno no tenía buen pulso y al momento de pasar el estilógrafo, malograba la presentación del dibujo. Es decir demandaba mucho tiempo y dinero. Sin embargo, hoy en día aparecen varios software para dibujo asistido por computadora. (CAD). El más famoso es el Autocad de Autodesk: Visiten su Web para que puedan observar lo potente que es este software en cuestión de dibujo.

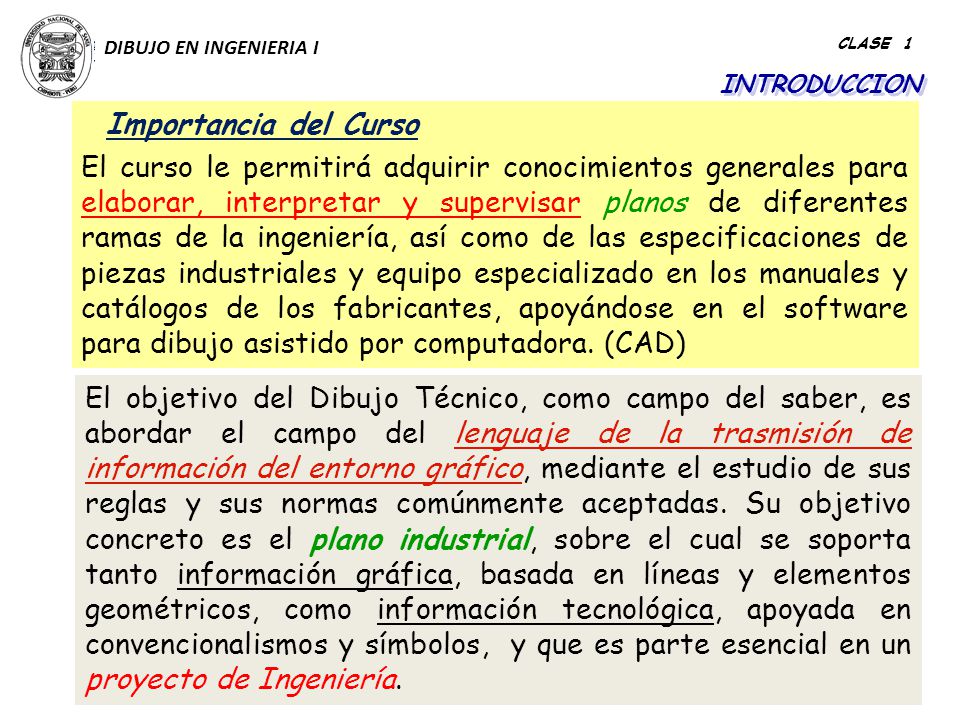

6 DIBUJO EN INGENIERIA I CLASE 1 DIBUJO EN INTRODUCCION Importancia del Curso El curso le permitirá adquirir conocimientos generales para elaborar, interpretar y supervisar planos de diferentes ramas de la ingeniería, así como de las especificaciones de piezas industriales y equipo especializado en los manuales y catálogos de los fabricantes, apoyándose en el software para dibujo asistido por computadora. (CAD) El objetivo del Dibujo Técnico, como campo del saber, es abordar el campo del lenguaje de la trasmisión de información del entorno gráfico, mediante el estudio de sus reglas y sus normas comúnmente aceptadas. Su objetivo concreto es el plano industrial, sobre el cual se soporta tanto información gráfica, basada en líneas y elementos geométricos, como información tecnológica, apoyada en convencionalismos y símbolos, y que es parte esencial en un proyecto de Ingeniería.

7 PROYECTO DE INGENIERIA

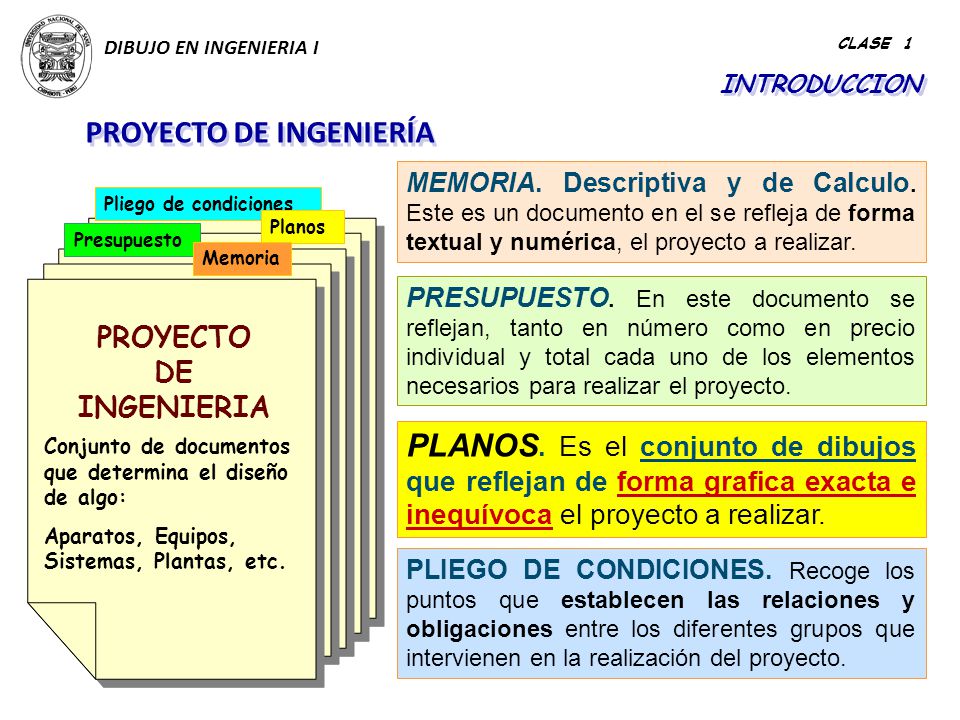

DIBUJO EN INGENIERIA I CLASE 1 TEMA 1 INTRODUCCION PROYECTO DE INGENIERÍA MEMORIA. Descriptiva y de Calculo. Este es un documento en el se refleja de forma textual y numérica, el proyecto a realizar. Pliego de condiciones Planos Presupuesto Memoria PRESUPUESTO. En este documento se reflejan, tanto en número como en precio individual y total cada uno de los elementos necesarios para realizar el proyecto. PROYECTO DE INGENIERIA PLANOS. Es el conjunto de dibujos que reflejan de forma grafica exacta e inequívoca el proyecto a realizar. Conjunto de documentos que determina el diseño de algo: Aparatos, Equipos, Sistemas, Plantas, etc. PLIEGO DE CONDICIONES. Recoge los puntos que establecen las relaciones y obligaciones entre los diferentes grupos que intervienen en la realización del proyecto.

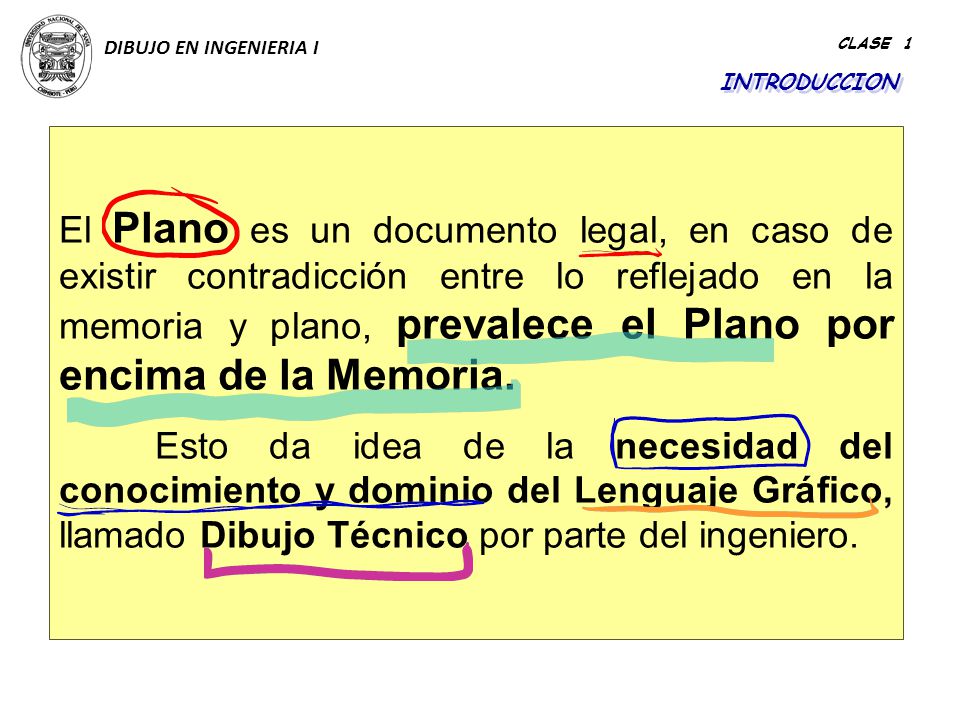

8 DIBUJO EN INGENIERIA I CLASE 1 INTRODUCCION El Plano es un documento legal, en caso de existir contradicción entre lo reflejado en la memoria y plano, prevalece el Plano por encima de la Memoria. Esto da idea de la necesidad del conocimiento y dominio del Lenguaje Gráfico, llamado Dibujo Técnico por parte del ingeniero.

9 PLANO TIPOS DE DIBUJOS TECNICOS DIBUJO EN INGENIERIA I

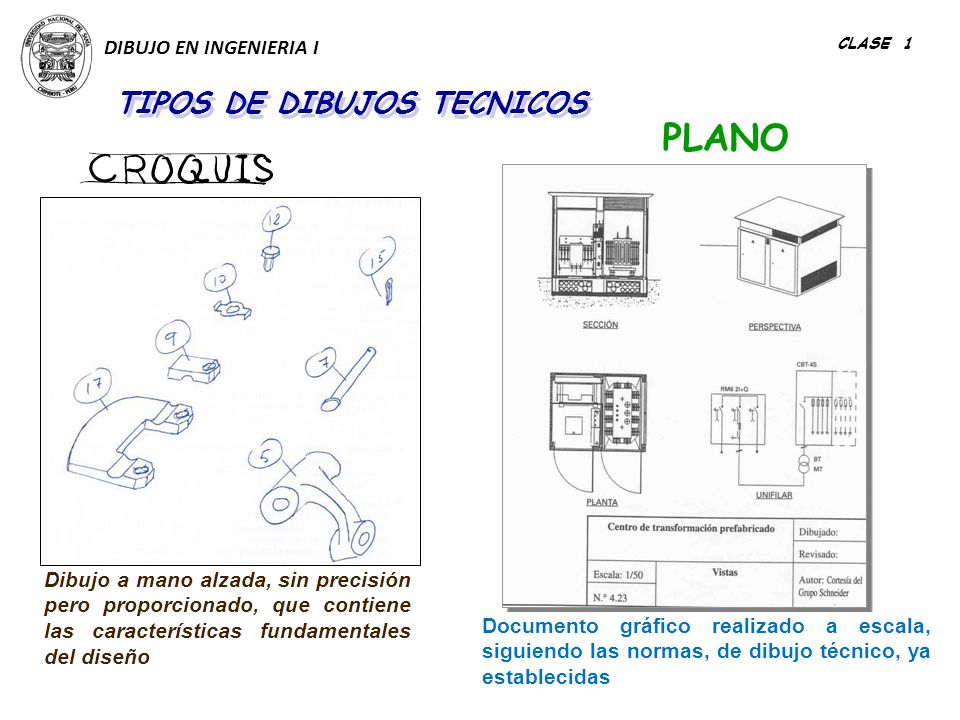

CLASE 1 TIPOS DE DIBUJOS TECNICOS PLANO Dibujo a mano alzada, sin precisión pero proporcionado, que contiene las características fundamentales del diseño Documento gráfico realizado a escala, siguiendo las normas, de dibujo técnico, ya establecidas

10 CLASIFICACION DE LOS DIBUJOS TECNICOS
DIBUJO EN INGENIERIA I CLASE 1 TIPOS DE DIBUJOS TECNICOS CLASIFICACION DE LOS DIBUJOS TECNICOS Esquemas y Diagramas Despiece o De piezas aisladas o de Detalle 2D De Diseño Dibujo según contenido De Producción 3D Montados o ensamblados 2D De conjunto 3D Desmontados

11 TIPOS DE DIBUJOS TECNICOS

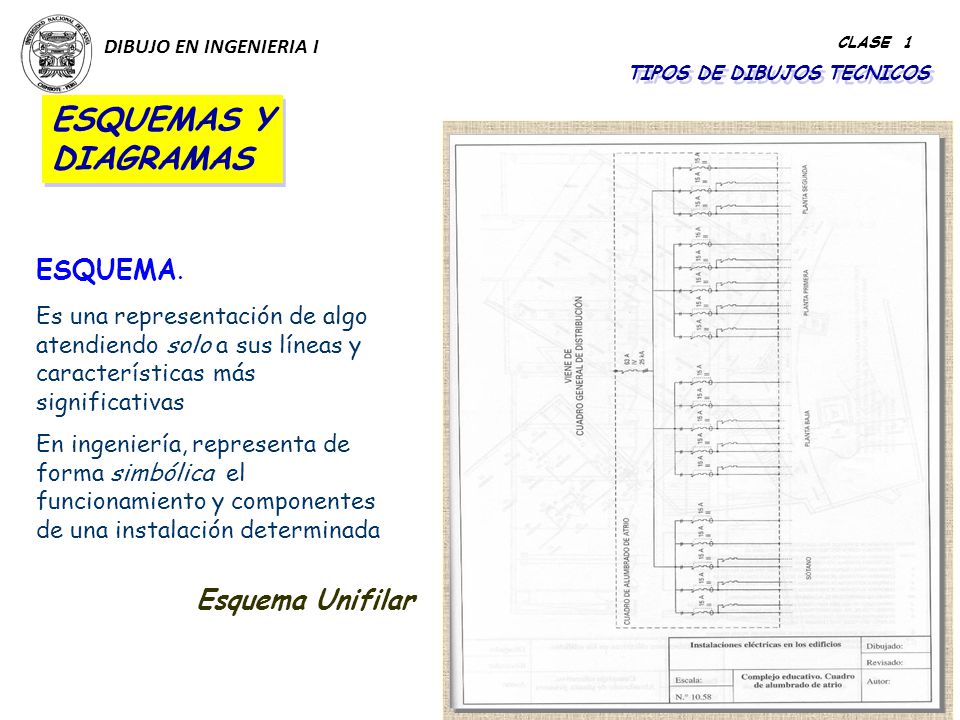

DIBUJO EN INGENIERIA I CLASE 1 TIPOS DE DIBUJOS TECNICOS ESQUEMAS Y DIAGRAMAS ESQUEMA. Es una representación de algo atendiendo solo a sus líneas y características más significativas En ingeniería, representa de forma simbólica el funcionamiento y componentes de una instalación determinada Esquema Unifilar

12 TIPOS DE DIBUJOS TECNICOS

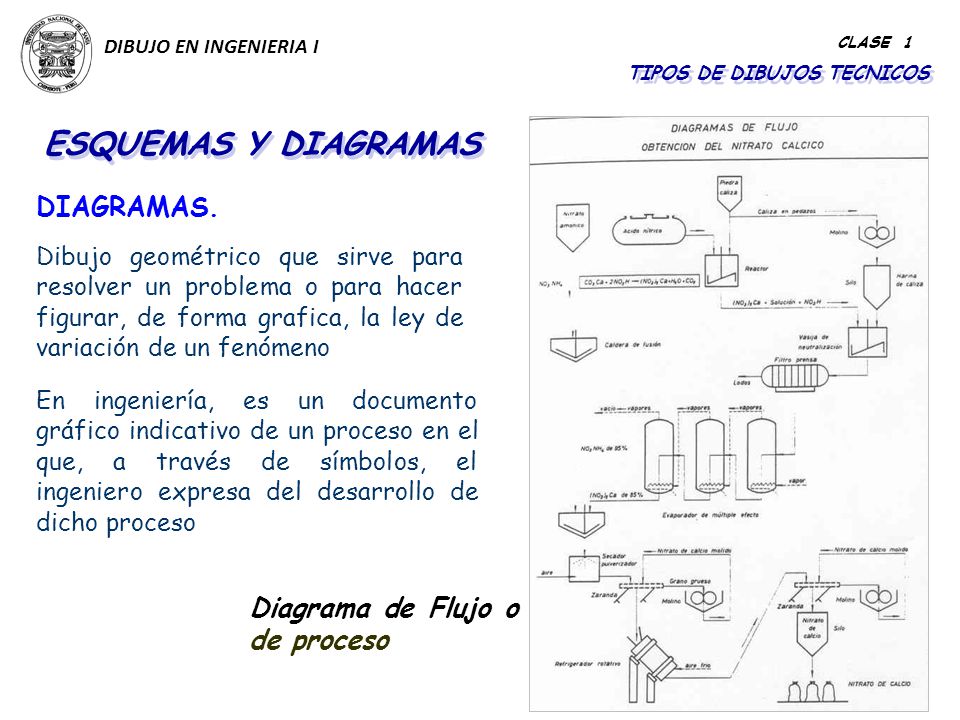

DIBUJO EN INGENIERIA I CLASE 1 TIPOS DE DIBUJOS TECNICOS ESQUEMAS Y DIAGRAMAS Diagrama de Flujo o de proceso DIAGRAMAS. Dibujo geométrico que sirve para resolver un problema o para hacer figurar, de forma grafica, la ley de variación de un fenómeno En ingeniería, es un documento gráfico indicativo de un proceso en el que, a través de símbolos, el ingeniero expresa del desarrollo de dicho proceso

13 MONTADOS O EMSAMBLADOS
DIBUJO EN INGENIERIA I CLASE 1 TIPOS DE DIBUJOS TECNICOS DIBUJO DE CONJUNTO (3D) (2D) MONTADOS O EMSAMBLADOS

14 TIPOS DE DIBUJOS TECNICOS

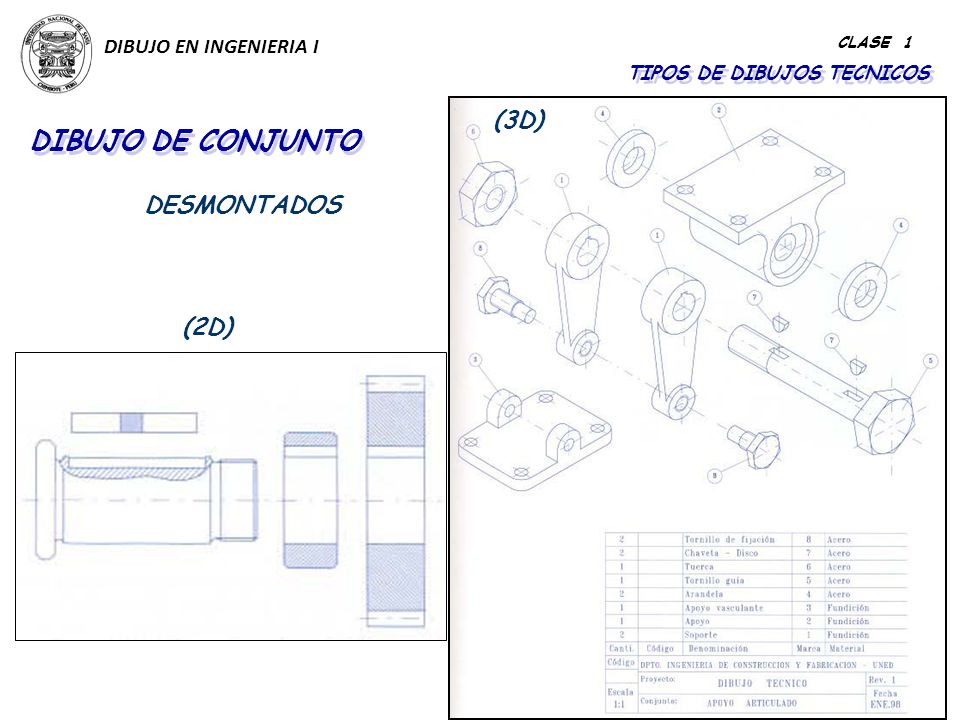

DIBUJO EN INGENIERIA I CLASE 1 TEMA 1 TIPOS DE DIBUJOS TECNICOS (3D) DIBUJO DE CONJUNTO DESMONTADOS (2D)

15 TIPOS DE DIBUJOS TECNICOS

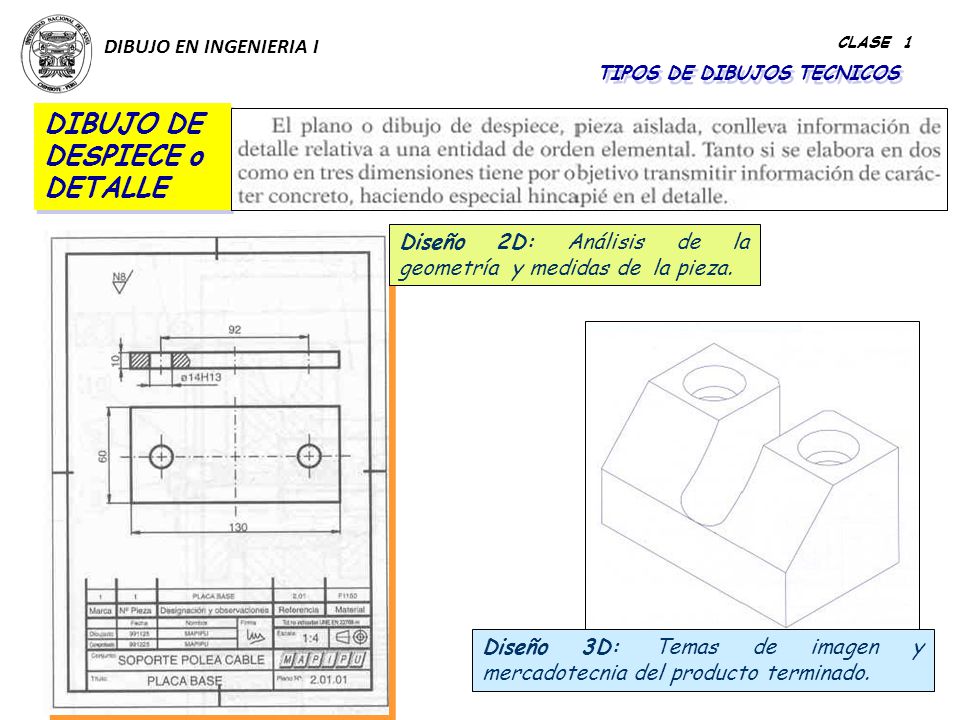

DIBUJO EN INGENIERIA I CLASE 1 TIPOS DE DIBUJOS TECNICOS DIBUJO DE DESPIECE o DETALLE Diseño 2D: Análisis de la geometría y medidas de la pieza. Diseño 3D: Temas de imagen y mercadotecnia del producto terminado.

16 TIPOS DE DIBUJOS TECNICOS

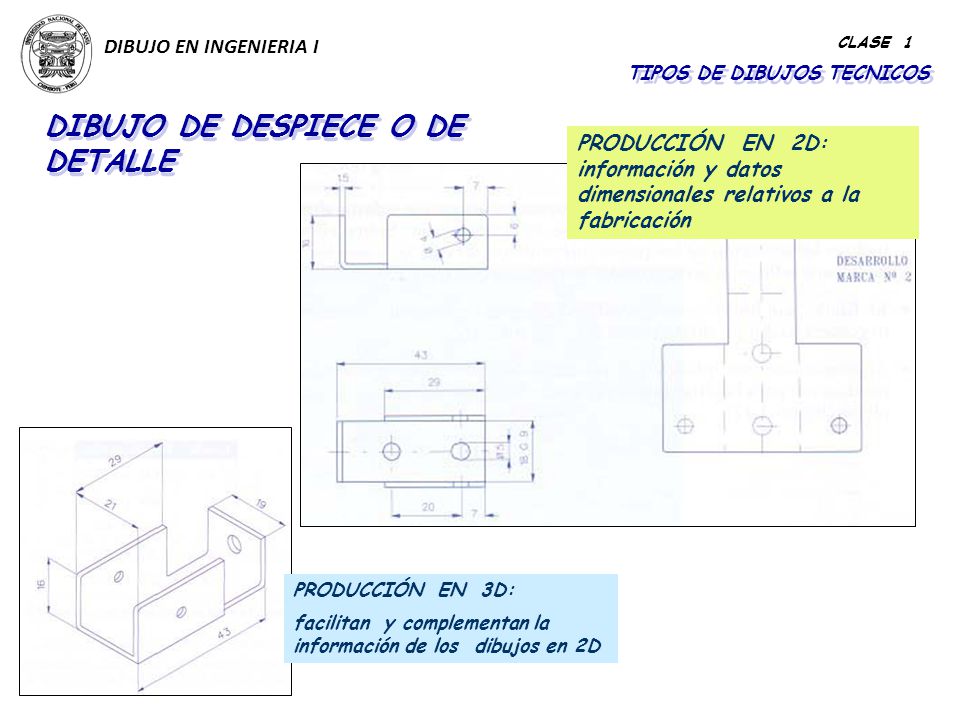

DIBUJO EN INGENIERIA I CLASE 1 TIPOS DE DIBUJOS TECNICOS DIBUJO DE DESPIECE O DE DETALLE PRODUCCIÓN EN 2D: información y datos dimensionales relativos a la fabricación PRODUCCIÓN EN 3D: facilitan y complementan la información de los dibujos en 2D

17 TIPOS DE DIBUJOS TECNICOS

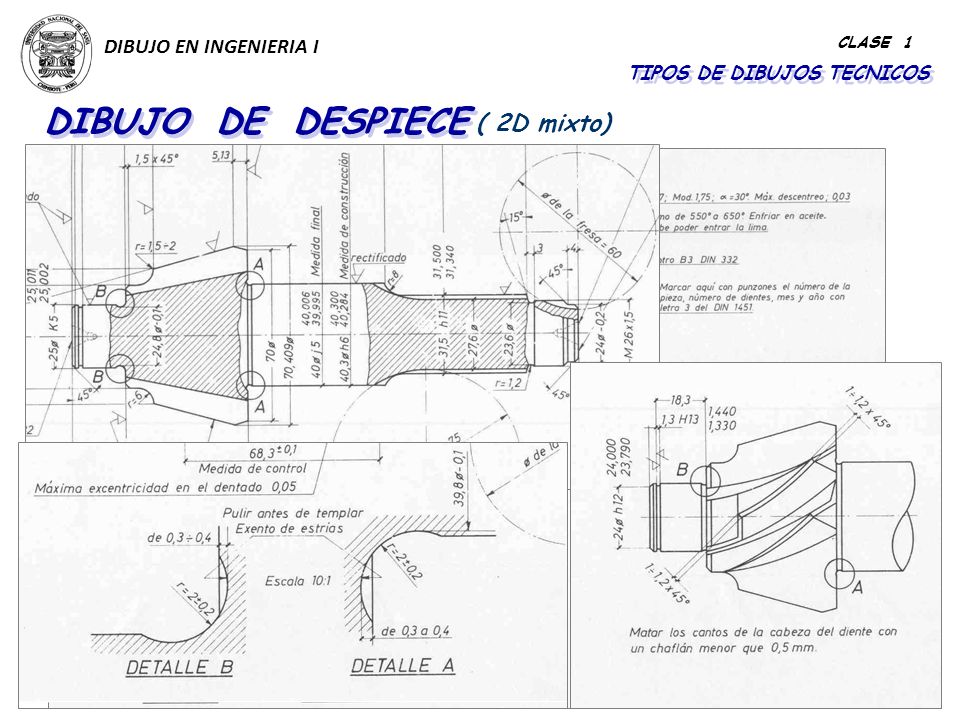

DIBUJO EN INGENIERIA I CLASE 1 TIPOS DE DIBUJOS TECNICOS DIBUJO DE DESPIECE ( 2D mixto)

18 ELEMENTOS DE UN DIBUJO TECNICO

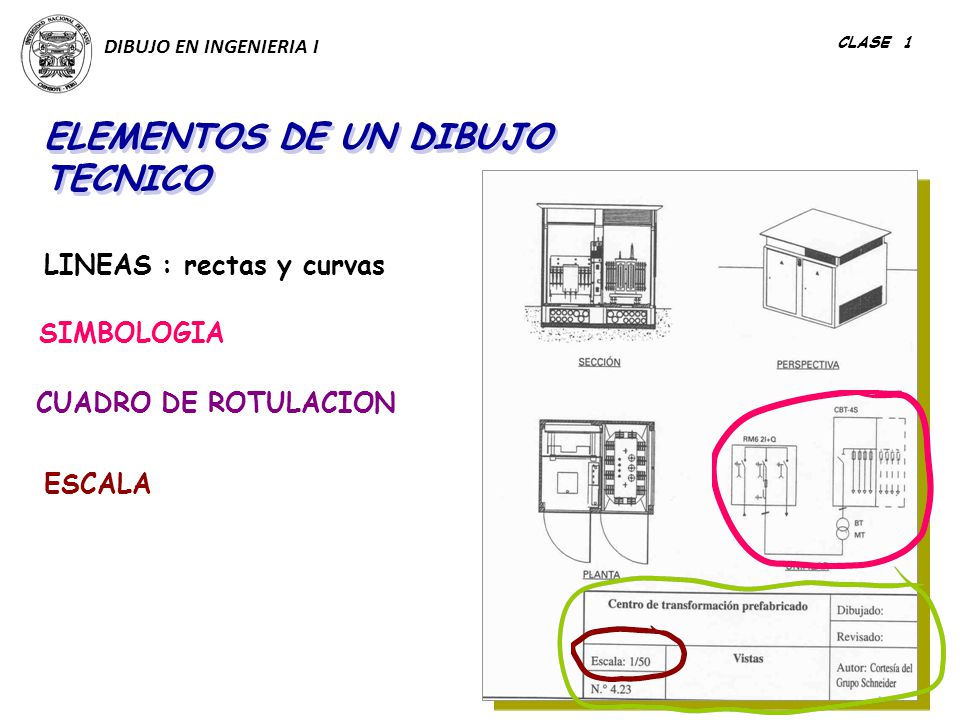

DIBUJO EN INGENIERIA I CLASE 1 ELEMENTOS DE UN DIBUJO TECNICO LINEAS : rectas y curvas SIMBOLOGIA CUADRO DE ROTULACION ESCALA

19 COTAS ANOTACIONES DIBUJO EN INGENIERIA I

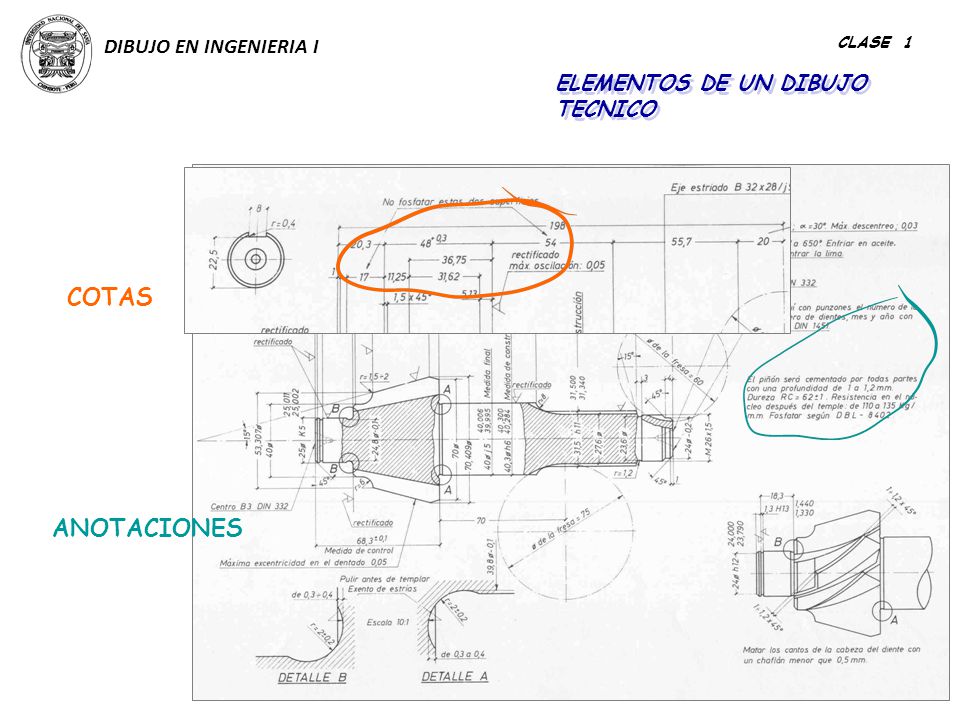

CLASE 1 ELEMENTOS DE UN DIBUJO TECNICO COTAS ANOTACIONES

20 NORMALIZACION DE LINEAS
DIBUJO EN INGENIERIA I CLASE 1 NORMALIZACION DE LINEAS El Dibujo Técnico es un lenguaje gráfico donde las líneas son los elementos que definen los objetos. Existen diferentes clases de líneas, cada una con un significado diferente, y la forma de relación entre ellas dan indicación de lo que se esta expresando. Al ser el dibujo técnico un verdadero lenguaje, se hace necesario establecer normas o acuerdos que posibiliten que este lenguaje nos hagan llegar la información de una manera exacta y comprensible.

21 REGLAMENTOS: Especificaciones de obligado cumplimiento

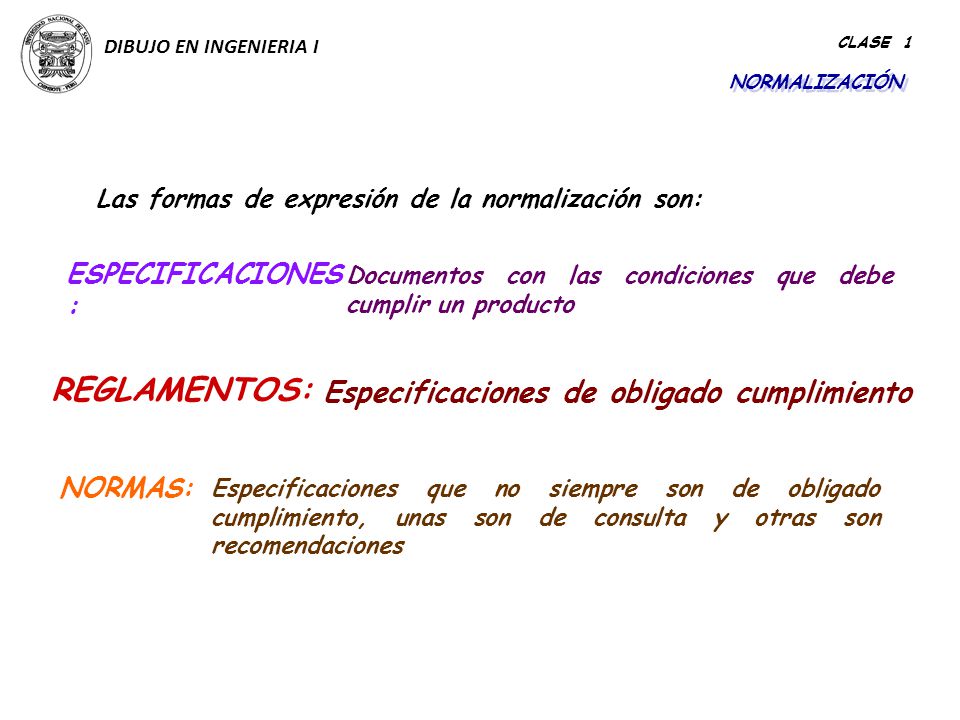

DIBUJO EN INGENIERIA I CLASE 1 NORMALIZACIÓN Las formas de expresión de la normalización son: ESPECIFICACIONES: Documentos con las condiciones que debe cumplir un producto REGLAMENTOS: Especificaciones de obligado cumplimiento NORMAS: Especificaciones que no siempre son de obligado cumplimiento, unas son de consulta y otras son recomendaciones

22 CLASIFICACION DE LAS NORMAS

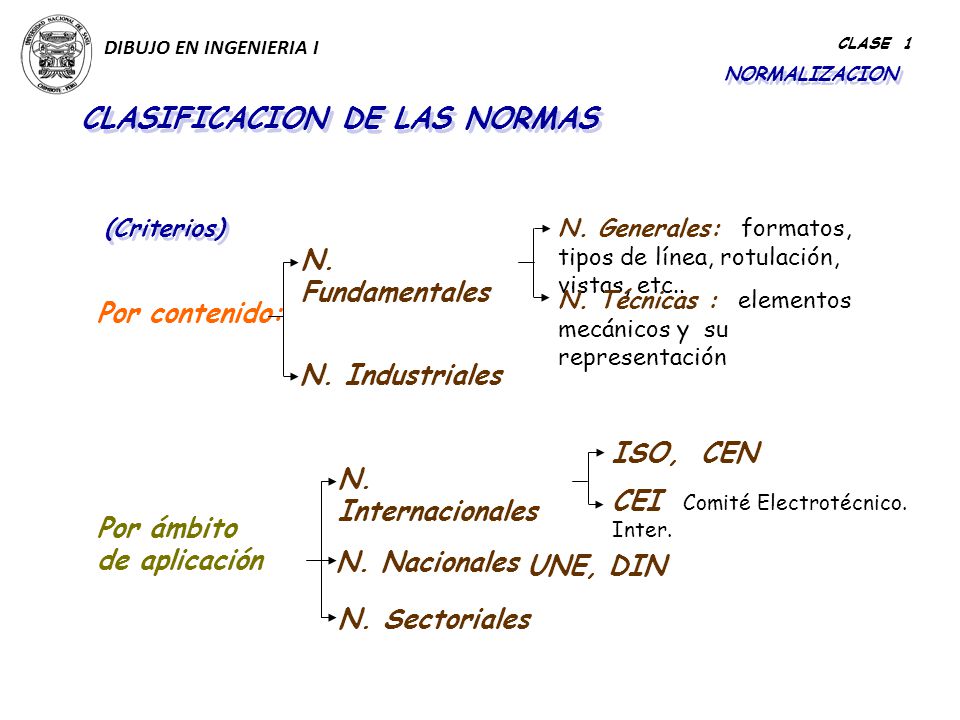

DIBUJO EN INGENIERIA I CLASE 1 NORMALIZACION CLASIFICACION DE LAS NORMAS (Criterios) N. Generales: formatos, tipos de línea, rotulación, vistas, etc.. N. Fundamentales N. Técnicas : elementos mecánicos y su representación Por contenido: N. Industriales ISO, CEN N. Internacionales CEI Comité Electrotécnico. Inter. Por ámbito de aplicación N. Nacionales UNE, DIN N. Sectoriales

23 Unificación de Normas Españolas

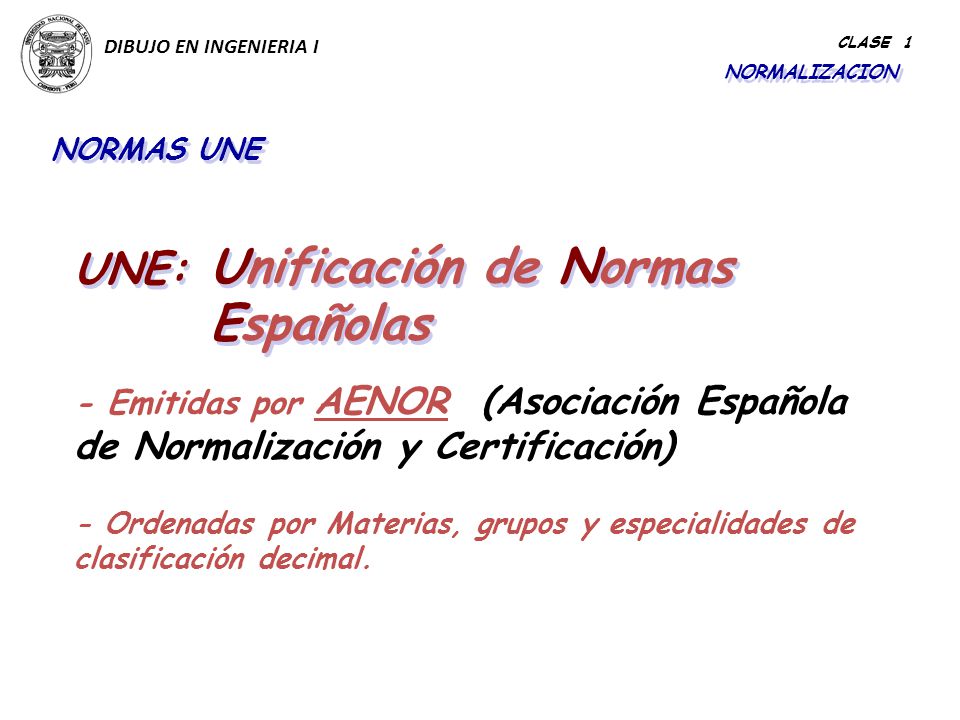

DIBUJO EN INGENIERIA I CLASE 1 NORMALIZACION NORMAS UNE Unificación de Normas Españolas UNE: - Emitidas por AENOR (Asociación Española de Normalización y Certificación) - Ordenadas por Materias, grupos y especialidades de clasificación decimal.

24 Dibujos técnicos. PRINCIPIOS GENERALES DE REPRESENTACION

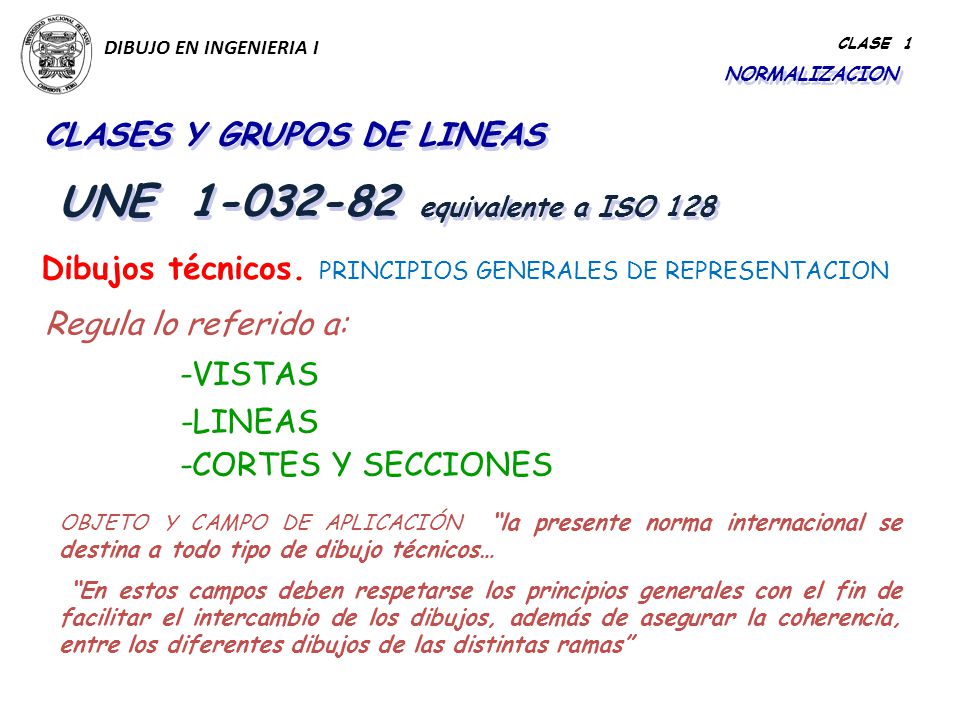

DIBUJO EN INGENIERIA I CLASE 1 NORMALIZACION CLASES Y GRUPOS DE LINEAS UNE equivalente a ISO 128 Dibujos técnicos. PRINCIPIOS GENERALES DE REPRESENTACION Regula lo referido a: -VISTAS -LINEAS -CORTES Y SECCIONES OBJETO Y CAMPO DE APLICACIÓN “la presente norma internacional se destina a todo tipo de dibujo técnicos… “En estos campos deben respetarse los principios generales con el fin de facilitar el intercambio de los dibujos, además de asegurar la coherencia, entre los diferentes dibujos de las distintas ramas”

25 CLASES DE LINEAS UNE 1-032-82 L. CONTINUA L. DE TRAZOS
DIBUJO EN INGENIERIA I CLASE 1 CLASES Y GRUPOS DE LINEAS CLASES DE LINEAS UNE L. CONTINUA L. DE TRAZOS L. TRAZOS Y PUNTOS L. TRAZOS Y DOS PUNTOS L. A MANO ALZADA

26 CLASES Y GRUPOS DE LINEAS

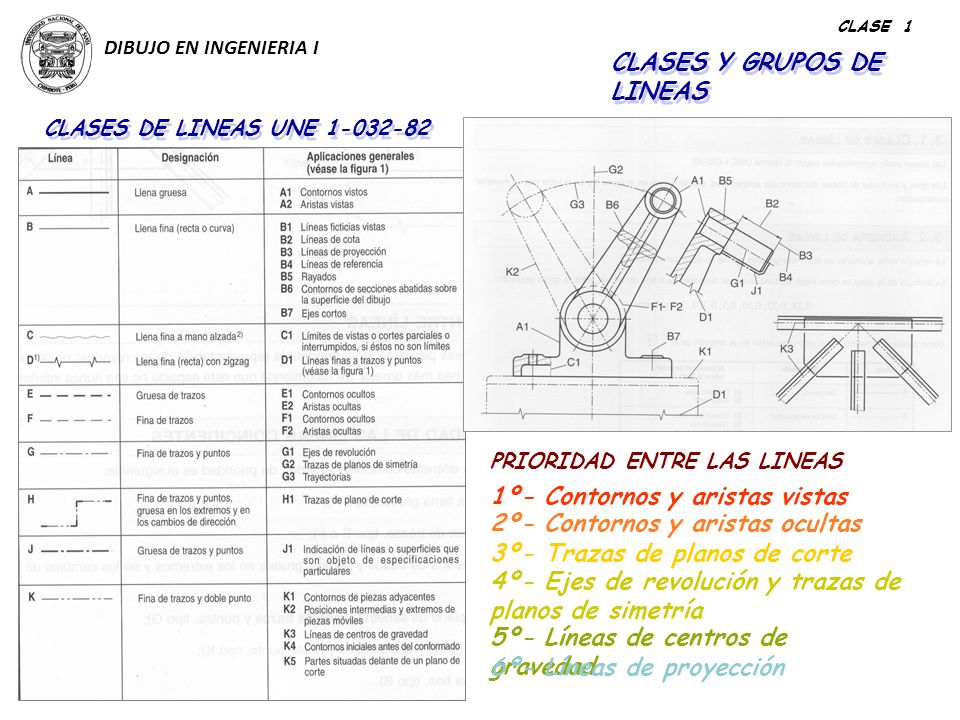

DIBUJO EN INGENIERIA I CLASE 1 CLASES Y GRUPOS DE LINEAS CLASES DE LINEAS UNE PRIORIDAD ENTRE LAS LINEAS 1º- Contornos y aristas vistas 2º- Contornos y aristas ocultas 3º- Trazas de planos de corte 4º- Ejes de revolución y trazas de planos de simetría 5º- Líneas de centros de gravedad 6º- Líneas de proyección

27 Relación entre grosores consecutivos: √2
DIBUJO EN INGENIERIA I CLASE 1 CLASES Y GRUPOS DE LINEAS GRUPO DE LINEAS SERIE 1 GRUPO LINEA GROSOR (en mm.) GRUPO 1.0 Gruesa 1.0 Media 0.7 Fina 0.5 GRUPO 0.7 0.35 GRUPO 0.5 0.25 GRUPO 0.18 Relación entre grosores consecutivos: √2

28 GRUPO DE LINEAS 0.7 0.5 0.35 0.25 DIBUJO EN INGENIERIA I

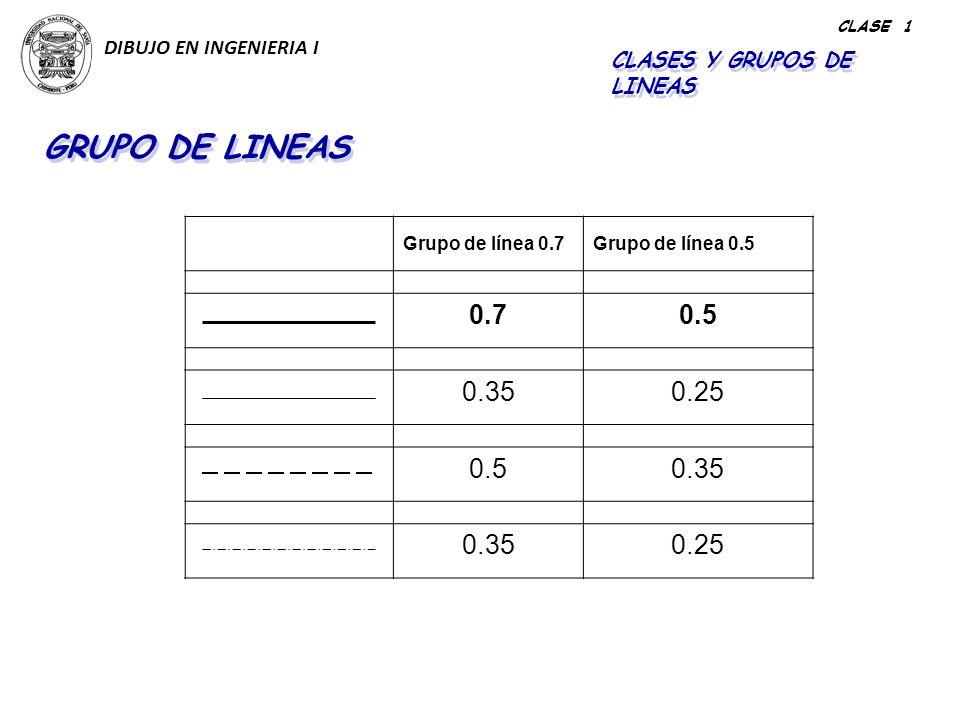

CLASE 1 CLASES Y GRUPOS DE LINEAS GRUPO DE LINEAS Grupo de línea 0.7 Grupo de línea 0.5 0.7 0.5 0.35 0.25

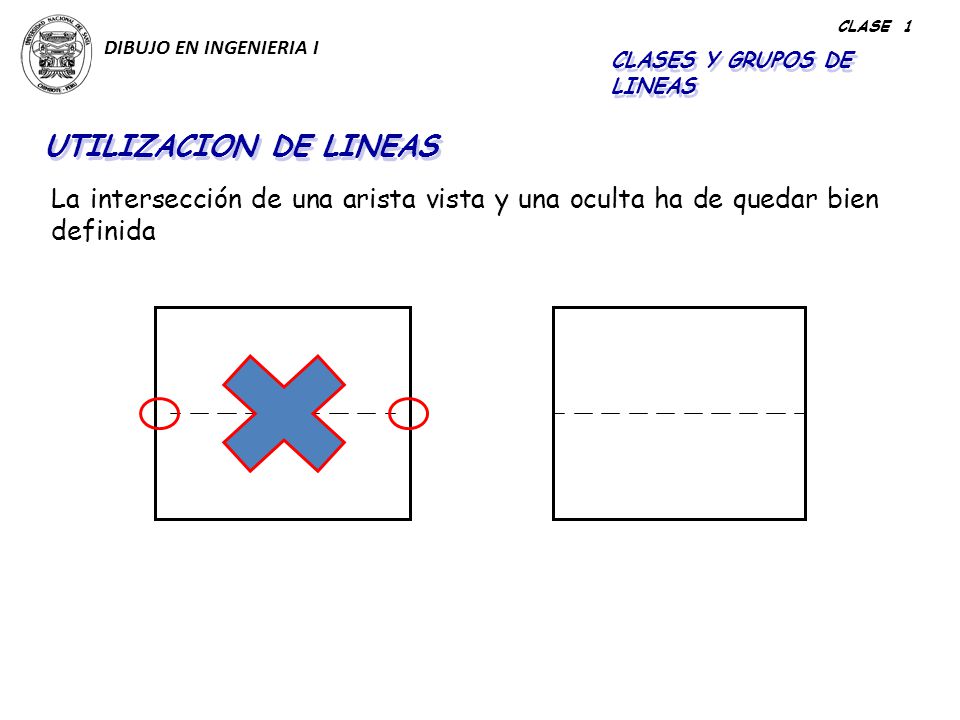

29 DIBUJO EN INGENIERIA I CLASE 1 CLASES Y GRUPOS DE LINEAS UTILIZACION DE LINEAS La intersección de una arista vista y una oculta ha de quedar bien definida

30 BIEN La intersección de dos aristas ocultas ha de quedar bien definida

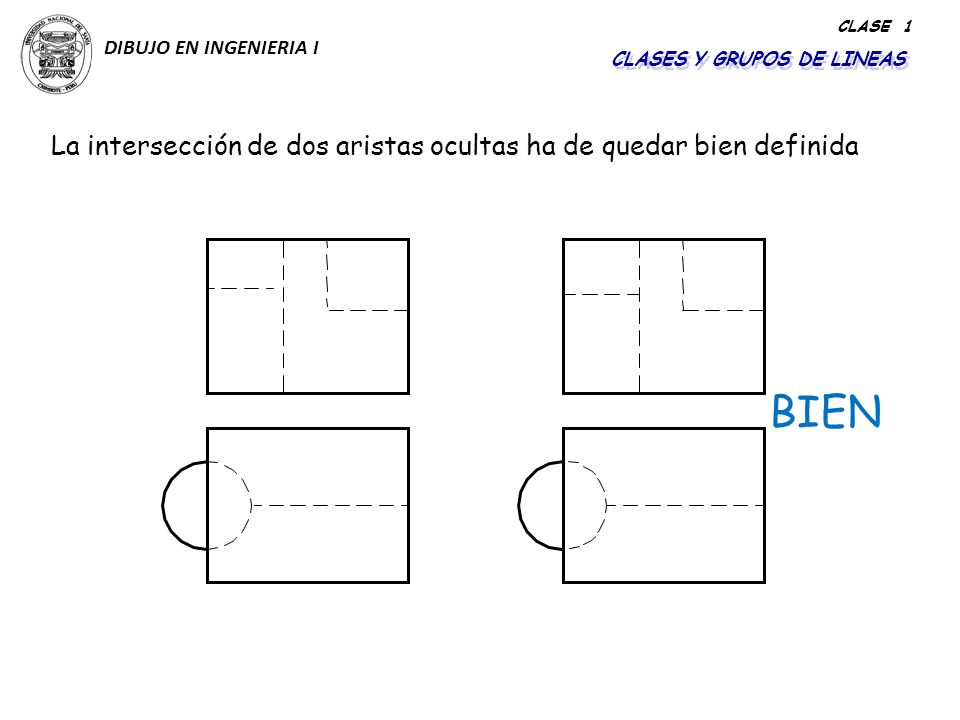

DIBUJO EN INGENIERIA I CLASE 1 CLASES Y GRUPOS DE LINEAS La intersección de dos aristas ocultas ha de quedar bien definida BIEN

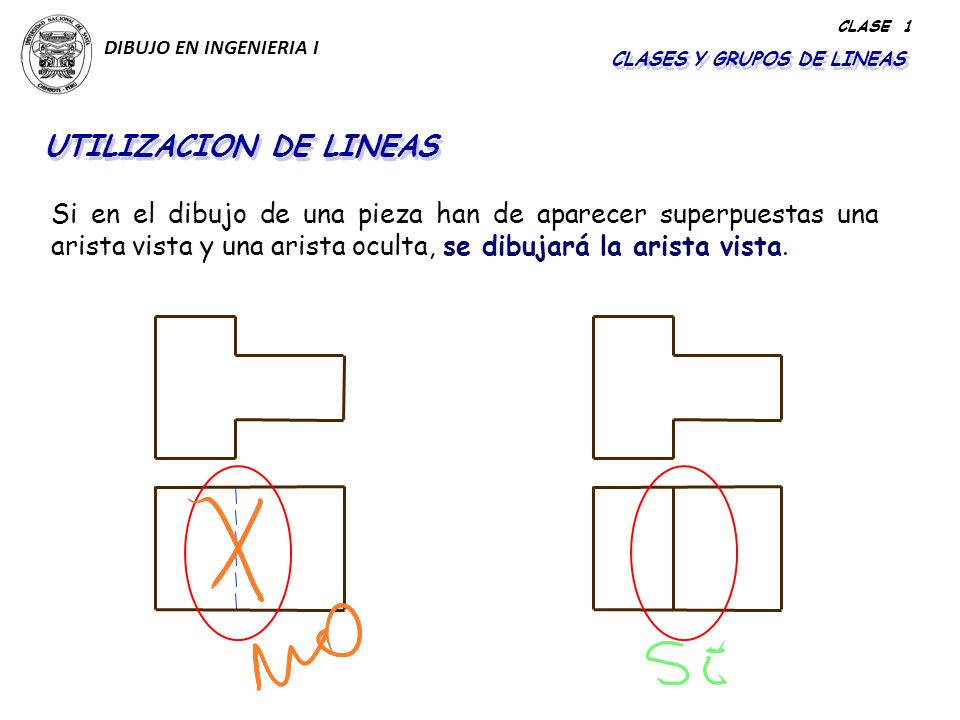

31 DIBUJO EN INGENIERIA I CLASE 1 CLASES Y GRUPOS DE LINEAS UTILIZACION DE LINEAS Si en el dibujo de una pieza han de aparecer superpuestas una arista vista y una arista oculta, se dibujará la arista vista.

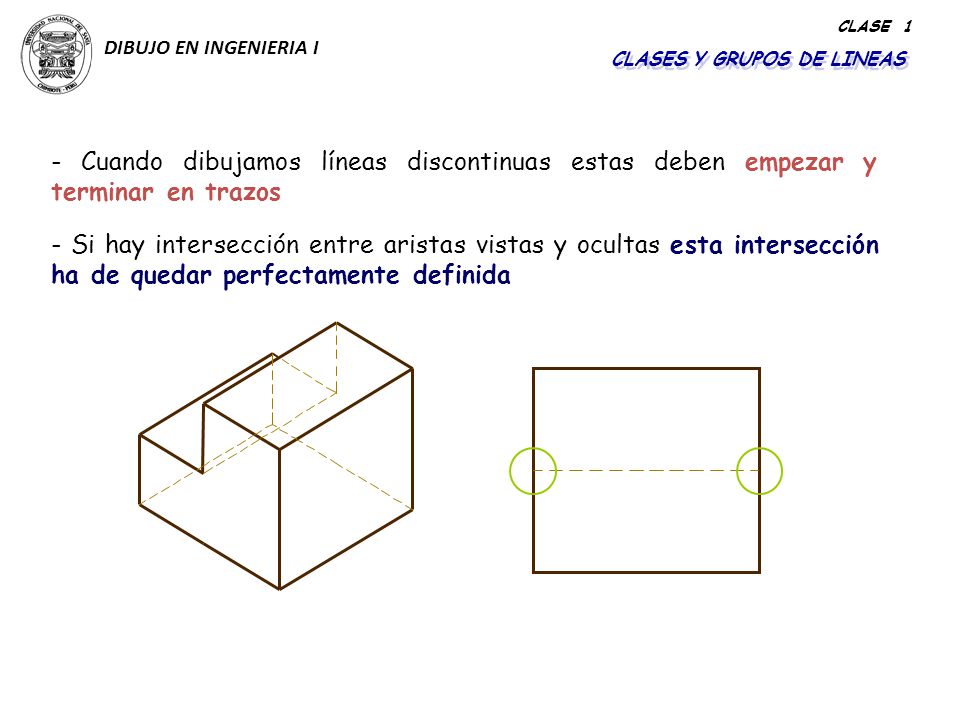

32 DIBUJO EN INGENIERIA I CLASE 1 CLASES Y GRUPOS DE LINEAS - Cuando dibujamos líneas discontinuas estas deben empezar y terminar en trazos - Si hay intersección entre aristas vistas y ocultas esta intersección ha de quedar perfectamente definida

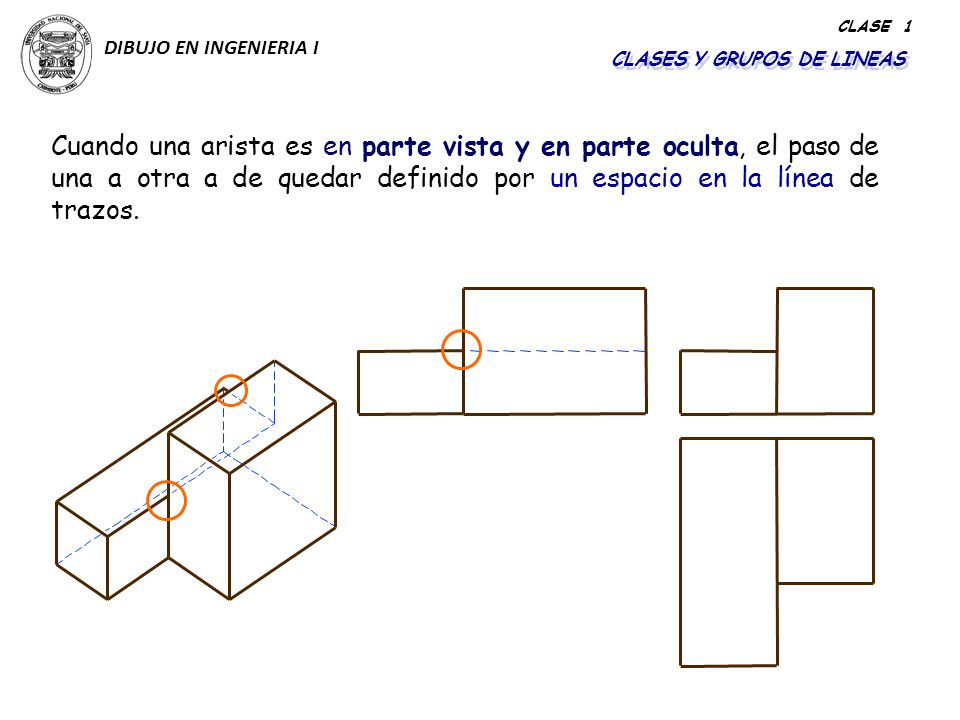

33 DIBUJO EN INGENIERIA I CLASE 1 CLASES Y GRUPOS DE LINEAS Cuando una arista es en parte vista y en parte oculta, el paso de una a otra a de quedar definido por un espacio en la línea de trazos.

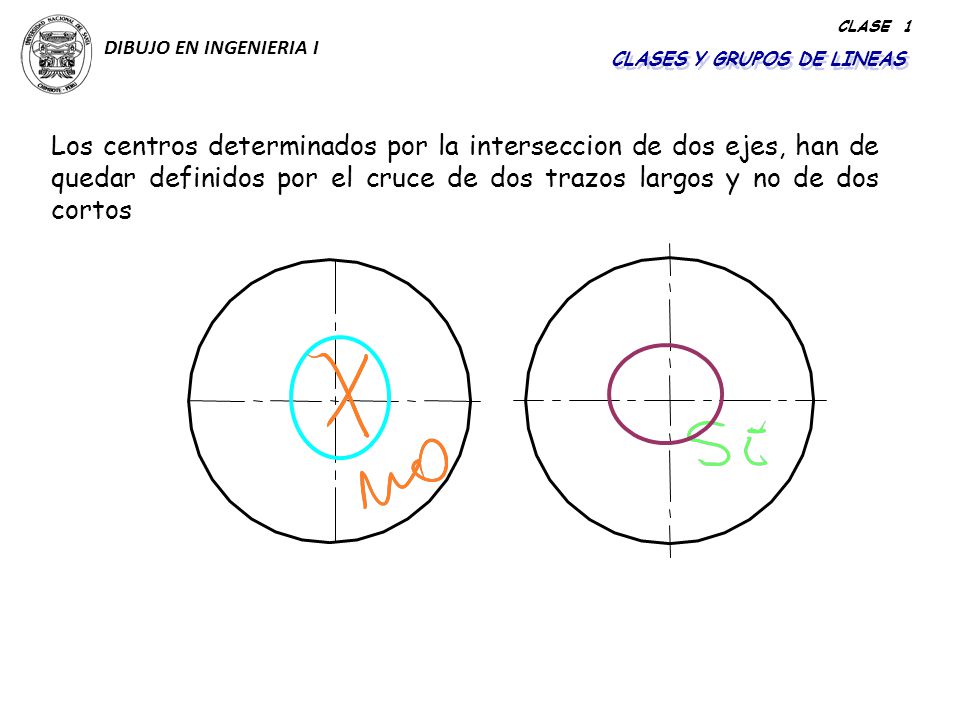

34 DIBUJO EN INGENIERIA I CLASE 1 CLASES Y GRUPOS DE LINEAS Los centros determinados por la interseccion de dos ejes, han de quedar definidos por el cruce de dos trazos largos y no de dos cortos

35 Los ejes deben rebasar ligeramente la figura a la que se refieren

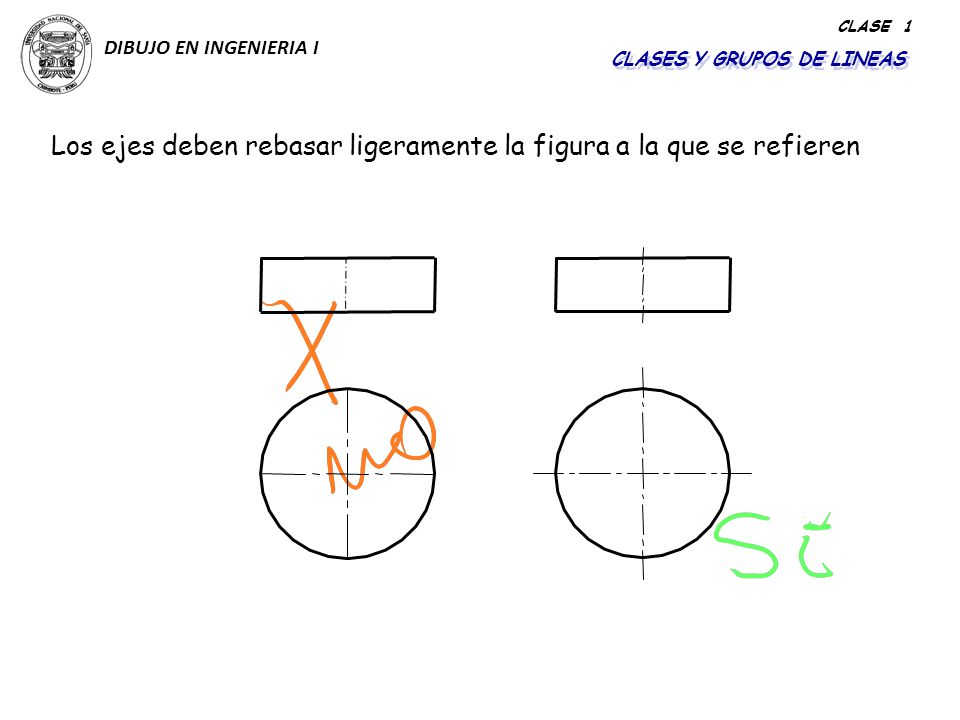

DIBUJO EN INGENIERIA I CLASE 1 CLASES Y GRUPOS DE LINEAS Los ejes deben rebasar ligeramente la figura a la que se refieren

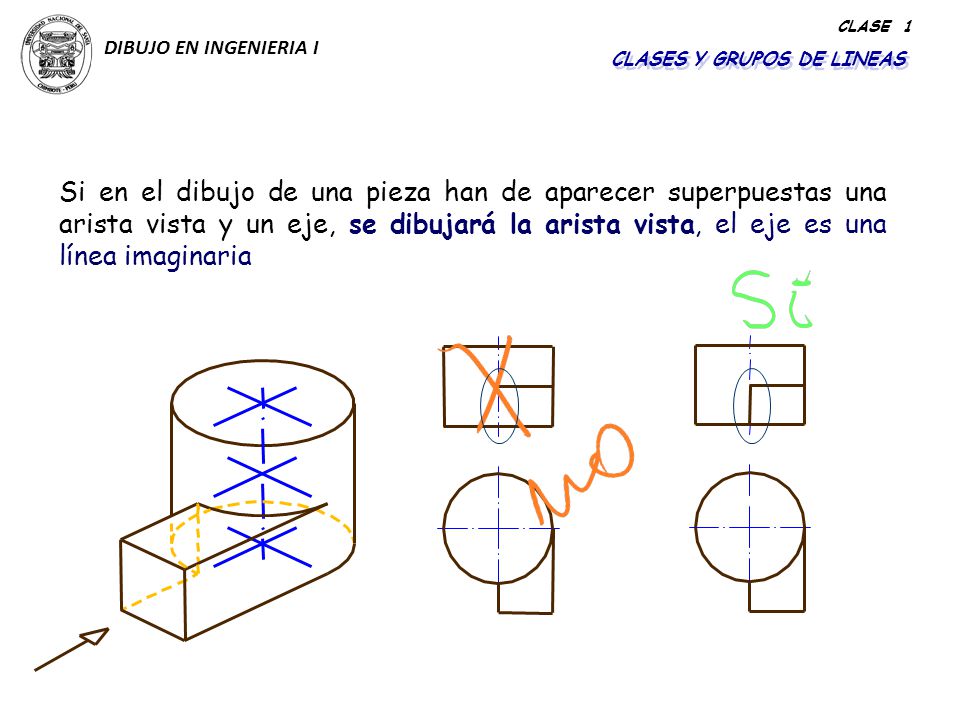

36 DIBUJO EN INGENIERIA I CLASE 1 CLASES Y GRUPOS DE LINEAS Si en el dibujo de una pieza han de aparecer superpuestas una arista vista y un eje, se dibujará la arista vista, el eje es una línea imaginaria

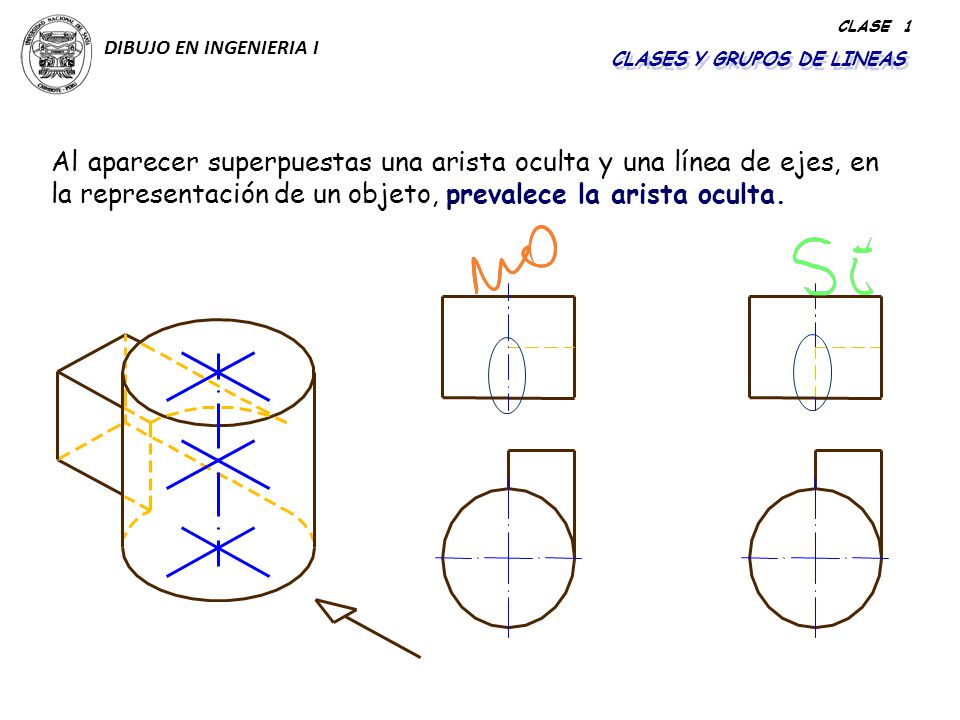

37 DIBUJO EN INGENIERIA I CLASE 1 CLASES Y GRUPOS DE LINEAS Al aparecer superpuestas una arista oculta y una línea de ejes, en la representación de un objeto, prevalece la arista oculta.

38 UNE 1-026-83 equivalente a ISO 5457

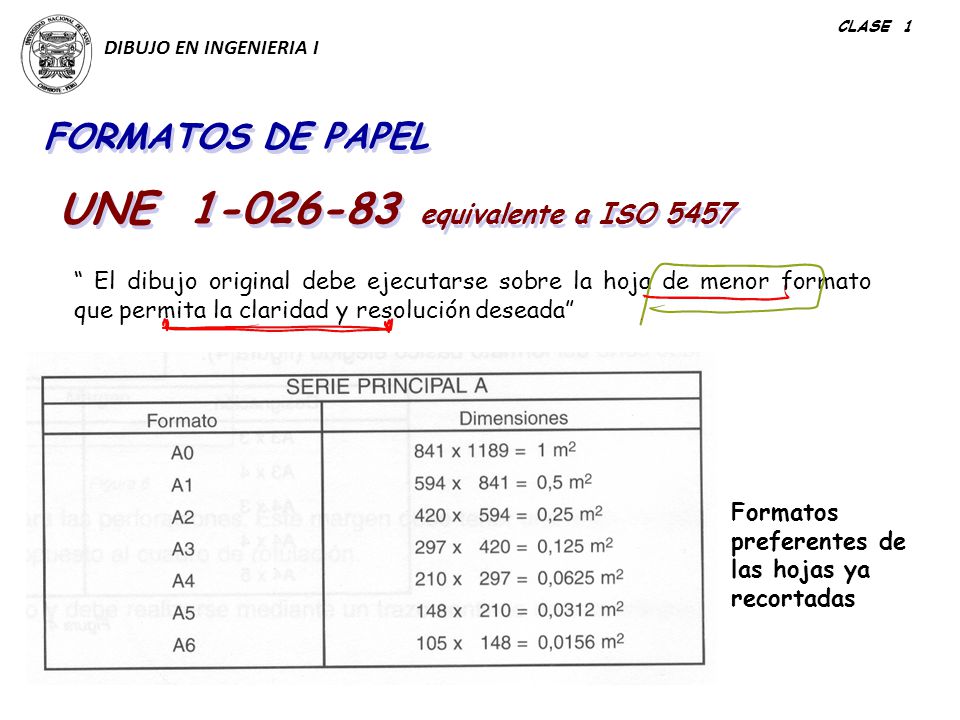

DIBUJO EN INGENIERIA I CLASE 1 FORMATOS DE PAPEL UNE equivalente a ISO 5457 “ El dibujo original debe ejecutarse sobre la hoja de menor formato que permita la claridad y resolución deseada” Formatos preferentes de las hojas ya recortadas

39 A- 0 Formato origen: Rectángulo de superficie 1 m2 y= 1189 mm

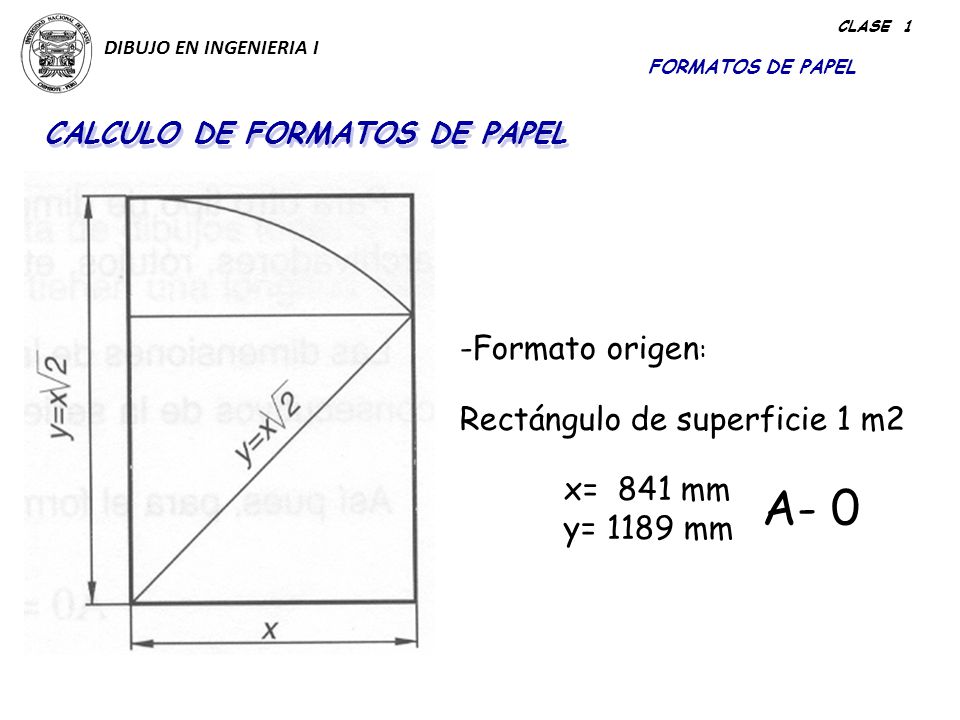

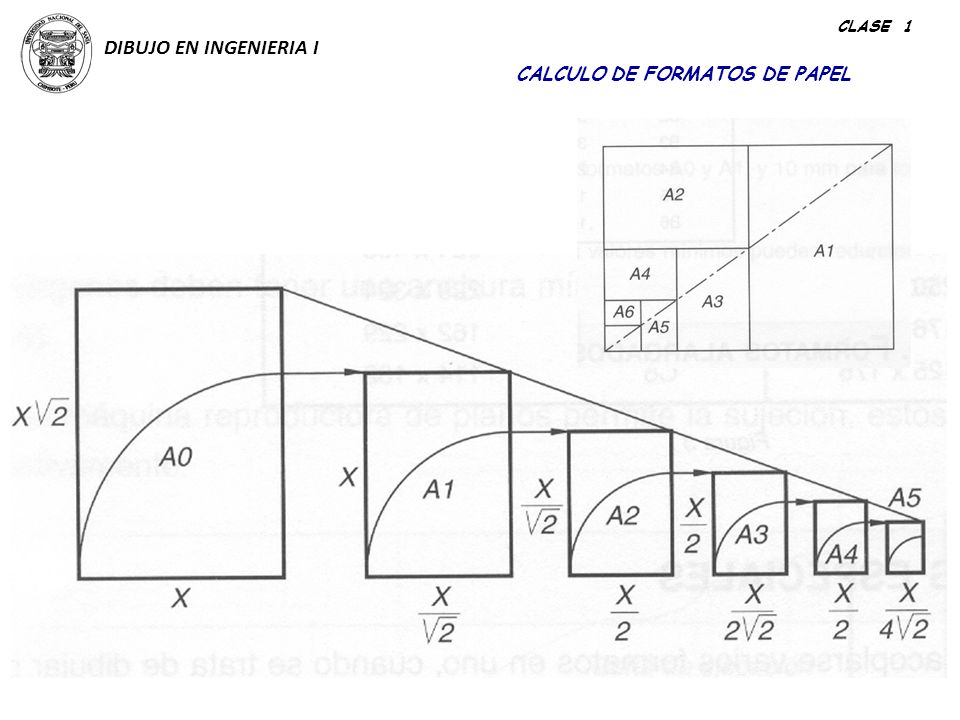

FORMATOS DE PAPEL CLASE 1 DIBUJO EN INGENIERIA I CALCULO DE FORMATOS DE PAPEL Formato origen: Rectángulo de superficie 1 m2 x= 841 mm y= 1189 mm A- 0

40 CLASE 1 DIBUJO EN INGENIERIA I CALCULO DE FORMATOS DE PAPEL

41 OTROS FORMATOS DE PAPEL
CLASE 1 DIBUJO EN INGENIERIA I FORMATOS DE PAPEL OTROS FORMATOS DE PAPEL FORMATOS ALARGADOS FORMATOS ESPECIALES

42 MARGENES DE FORMATOS DE PAPEL
CLASE 1 DIBUJO EN INGENIERIA I FORMATOS DE PAPEL MARGENES DE FORMATOS DE PAPEL Márgenes para A2, A3, A4, a efectos de archivado Márgenes para A0, A1 serán 20mm, los cuatro lados

43 INDICACIONES EN LOS FORMATOS

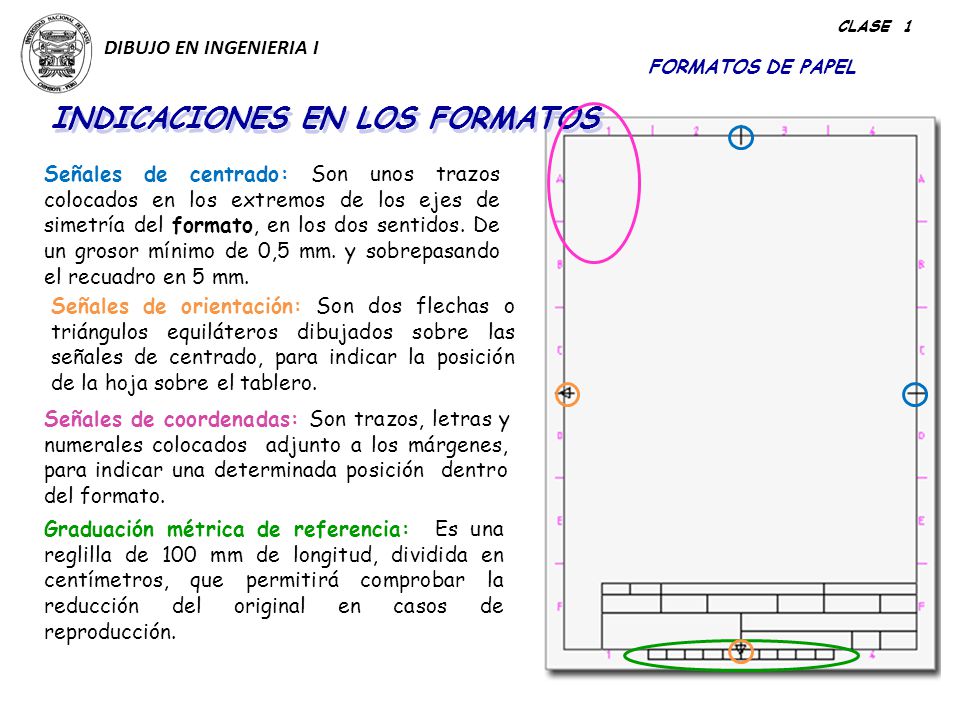

CLASE 1 DIBUJO EN INGENIERIA I FORMATOS DE PAPEL INDICACIONES EN LOS FORMATOS Señales de centrado: Son unos trazos colocados en los extremos de los ejes de simetría del formato, en los dos sentidos. De un grosor mínimo de 0,5 mm. y sobrepasando el recuadro en 5 mm. Señales de orientación: Son dos flechas o triángulos equiláteros dibujados sobre las señales de centrado, para indicar la posición de la hoja sobre el tablero. Señales de coordenadas: Son trazos, letras y numerales colocados adjunto a los márgenes, para indicar una determinada posición dentro del formato. Graduación métrica de referencia:  Es una reglilla de 100 mm de longitud, dividida en centímetros, que permitirá comprobar la reducción del original en casos de reproducción.

44 CUADRO DE ROTULACION DIBUJO EN INGENIERIA I

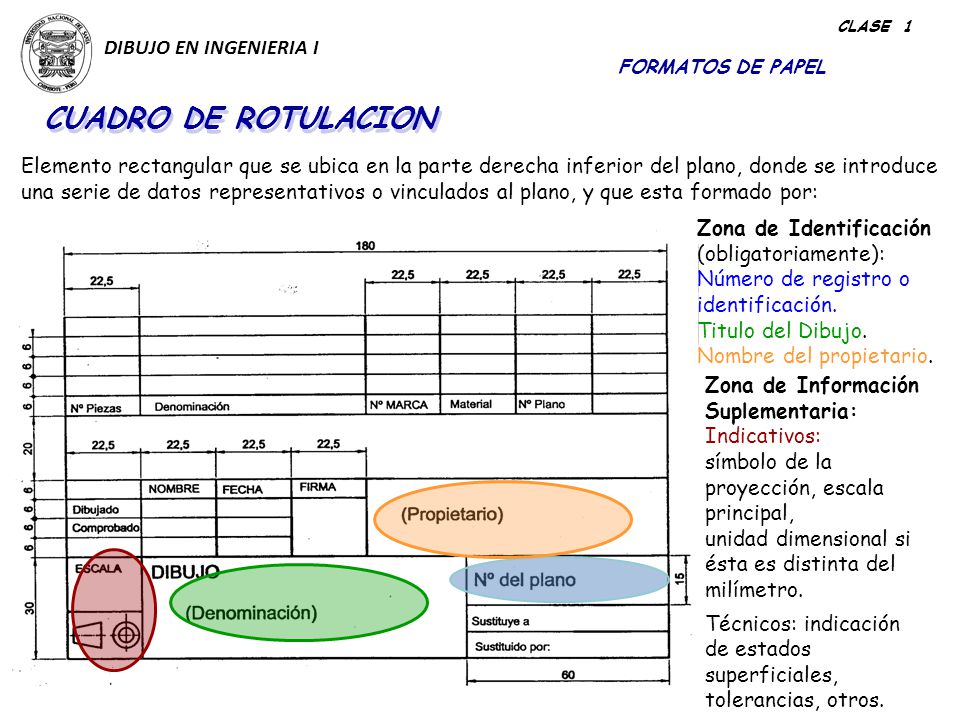

CLASE 1 DIBUJO EN INGENIERIA I FORMATOS DE PAPEL CUADRO DE ROTULACION Elemento rectangular que se ubica en la parte derecha inferior del plano, donde se introduce una serie de datos representativos o vinculados al plano, y que esta formado por: Zona de Identificación (obligatoriamente): Número de registro o identificación. Titulo del Dibujo. Nombre del propietario. Zona de Información Suplementaria: Indicativos: símbolo de la proyección, escala principal, unidad dimensional si ésta es distinta del milímetro. Técnicos: indicación de estados superficiales, tolerancias, otros.

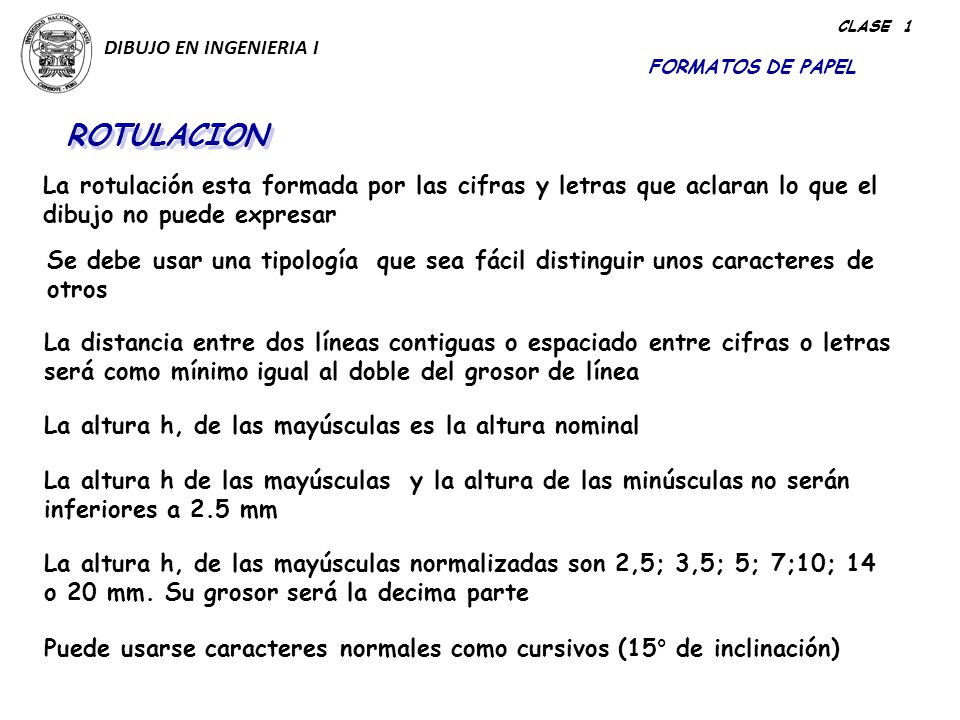

45 CLASE 1 DIBUJO EN INGENIERIA I FORMATOS DE PAPEL ROTULACION La rotulación esta formada por las cifras y letras que aclaran lo que el dibujo no puede expresar Se debe usar una tipología que sea fácil distinguir unos caracteres de otros La distancia entre dos líneas contiguas o espaciado entre cifras o letras será como mínimo igual al doble del grosor de línea La altura h, de las mayúsculas es la altura nominal La altura h de las mayúsculas y la altura de las minúsculas no serán inferiores a 2.5 mm La altura h, de las mayúsculas normalizadas son 2,5; 3,5; 5; 7;10; 14 o 20 mm. Su grosor será la decima parte Puede usarse caracteres normales como cursivos (15° de inclinación)

46 RELACION GRAFICA ENTRE FORMATOS Y GRUPOS DE LINEAS

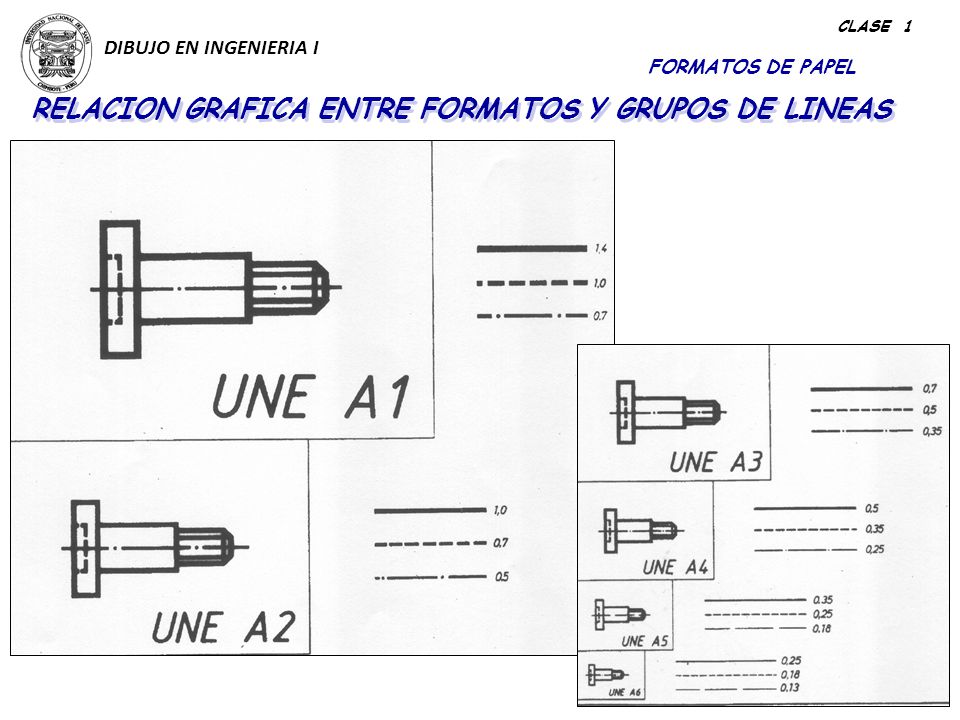

CLASE 1 DIBUJO EN INGENIERIA I FORMATOS DE PAPEL RELACION GRAFICA ENTRE FORMATOS Y GRUPOS DE LINEAS

47 RELACION DE NORMAS : FORMATOS Y LINEAS

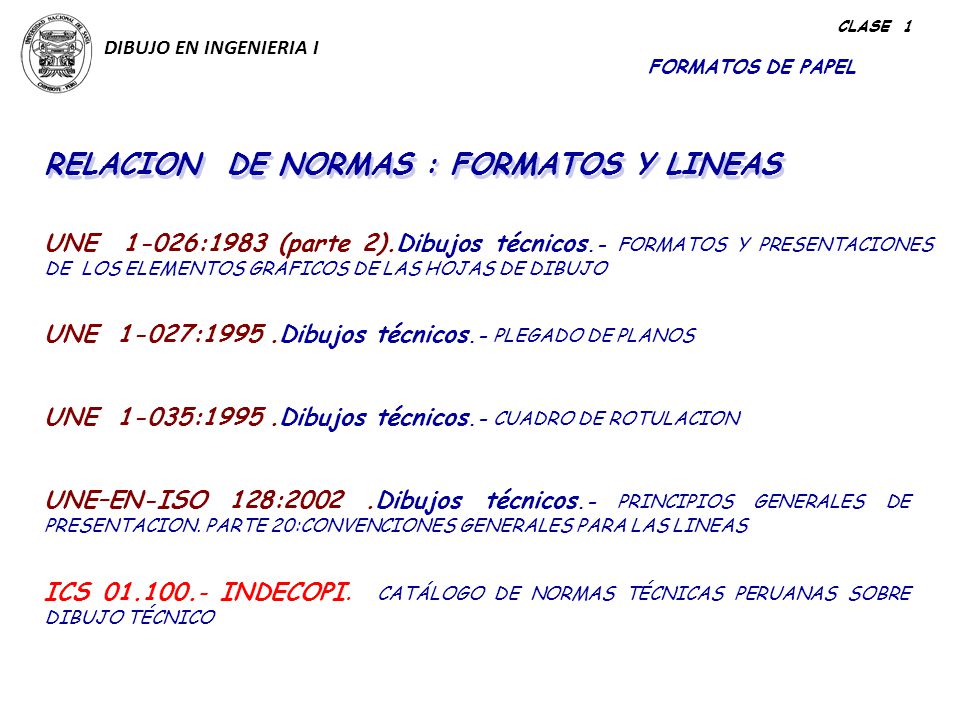

CLASE 1 DIBUJO EN INGENIERIA I FORMATOS DE PAPEL RELACION DE NORMAS : FORMATOS Y LINEAS UNE :1983 (parte 2).Dibujos técnicos.- FORMATOS Y PRESENTACIONES DE LOS ELEMENTOS GRAFICOS DE LAS HOJAS DE DIBUJO UNE :1995 .Dibujos técnicos.- PLEGADO DE PLANOS UNE :1995 .Dibujos técnicos.- CUADRO DE ROTULACION UNE–EN-ISO 128:2002 .Dibujos técnicos.- PRINCIPIOS GENERALES DE PRESENTACION. PARTE 20:CONVENCIONES GENERALES PARA LAS LINEAS ICS INDECOPI. CATÁLOGO DE NORMAS TÉCNICAS PERUANAS SOBRE DIBUJO TÉCNICO

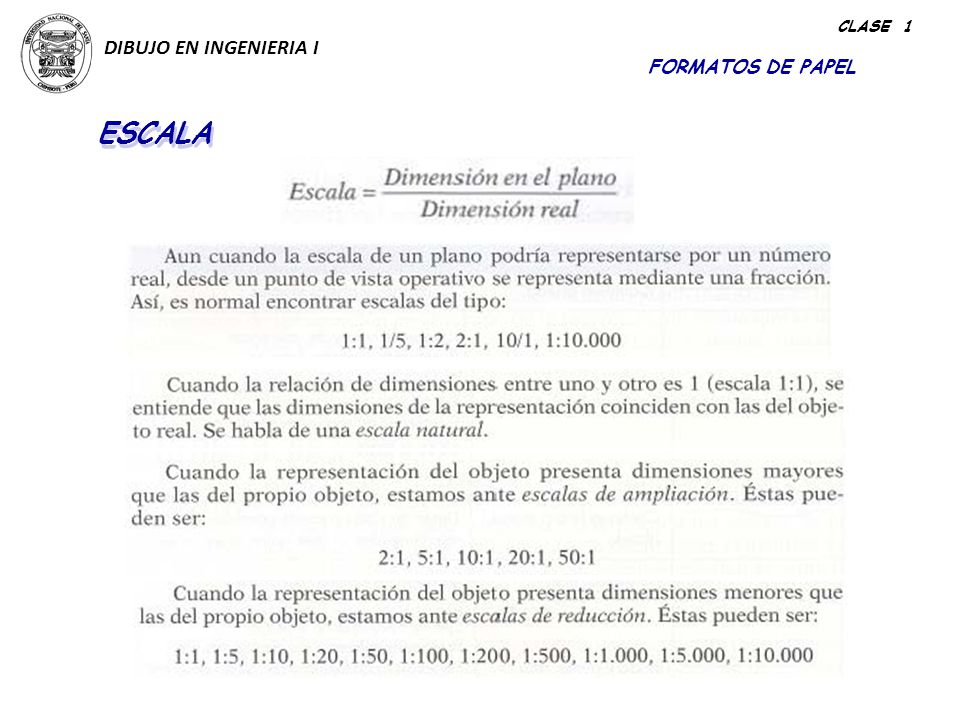

48 CLASE 1 DIBUJO EN INGENIERIA I FORMATOS DE PAPEL ESCALA

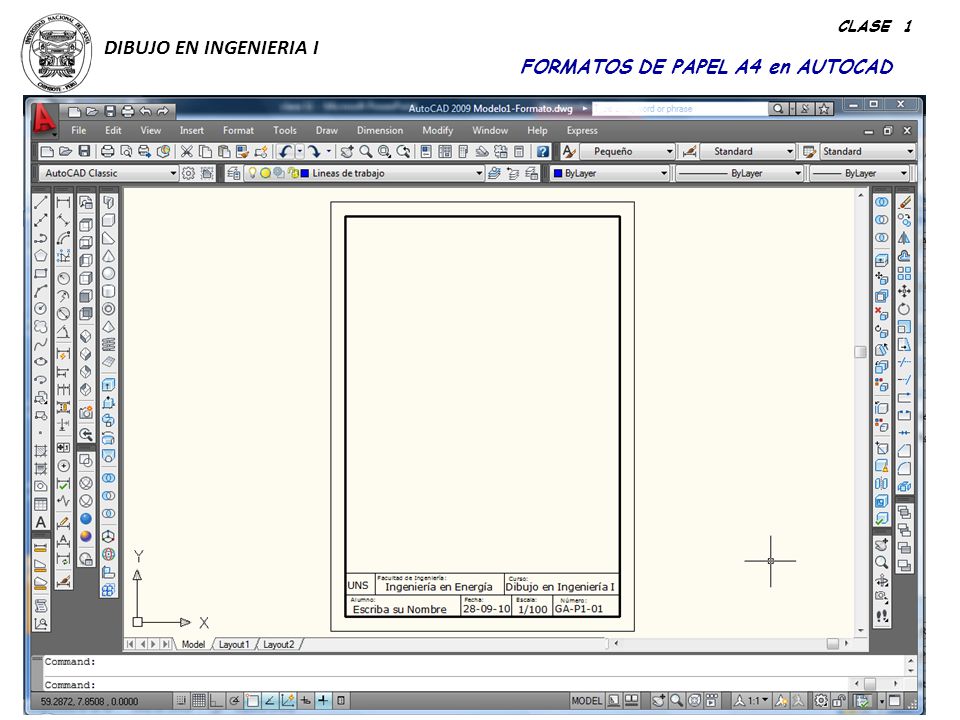

49 CLASE 1 DIBUJO EN INGENIERIA I FORMATOS DE PAPEL A4 en AUTOCAD

50 www.autodesk.es/autocad NOCIONES DE AUTOCAD Características de Autocad
CLASE 1 DIBUJO EN INGENIERIA I NOCIONES DE AUTOCAD Características de Autocad AutoCAD es un programa de diseño asistido por ordenador (CAD "Computer Aided Design"; en inglés, Diseño asistido por computador) para dibujo en 2D y 3D. Actualmente es desarrollado y comercializado por la empresa Autodesk. Requisitos del Sistema: Procesador Intel® Pentium® 4 o posterior, con 2.2 GHz o superior, o compatible Windows® XP Professional o Home Edition SP2 Windows Vista™ Enterprise, Business, Ultimate, Premium, y Basic 512 MB de RAM 2.7 GB de espacio disponible en el disco 1,280x1,024 con Color Auténtico Microsoft® Internet Explorer® 6 SP1 o superior Instalación desde DVD o CDROM
