Enlace de Datos: Introducción terminología: hosts y routers son nodos Los canales de comunicación que conectan nodos adyacentes en un trayecto de comunicación.

Presentaciones similares


Presentación del tema: "Enlace de Datos: Introducción terminología: hosts y routers son nodos Los canales de comunicación que conectan nodos adyacentes en un trayecto de comunicación."— Transcripción de la presentación:

1 Enlace de Datos: Introducción terminología: hosts y routers son nodos Los canales de comunicación que conectan nodos adyacentes en un trayecto de comunicación son enlaces –Enlaces cableados –Enlaces inalámbricos –LANs el paquete capa-2 es un marco, que encapsula datagramas enlace La capa de enlace de datos tiene la responsabilidad de transferir datagramas de un nodo al nodo adyacente sobre el enlace

2 Enmarcado, acceso al enlace: –encapsular datagrama en marco, agregar encabezado, acoplado –Acceso al canal si eel medio es compartido –MAC dirección usada en el encabezado del marco para identificar la fuente y el destino diferente de dirección! Entrega fiable entre nodos adyacentes –En enlaces fiables (fibra, pares trenzados) –Enlaces inalámbricos: tasa error elevada Servicios de enlace de datos

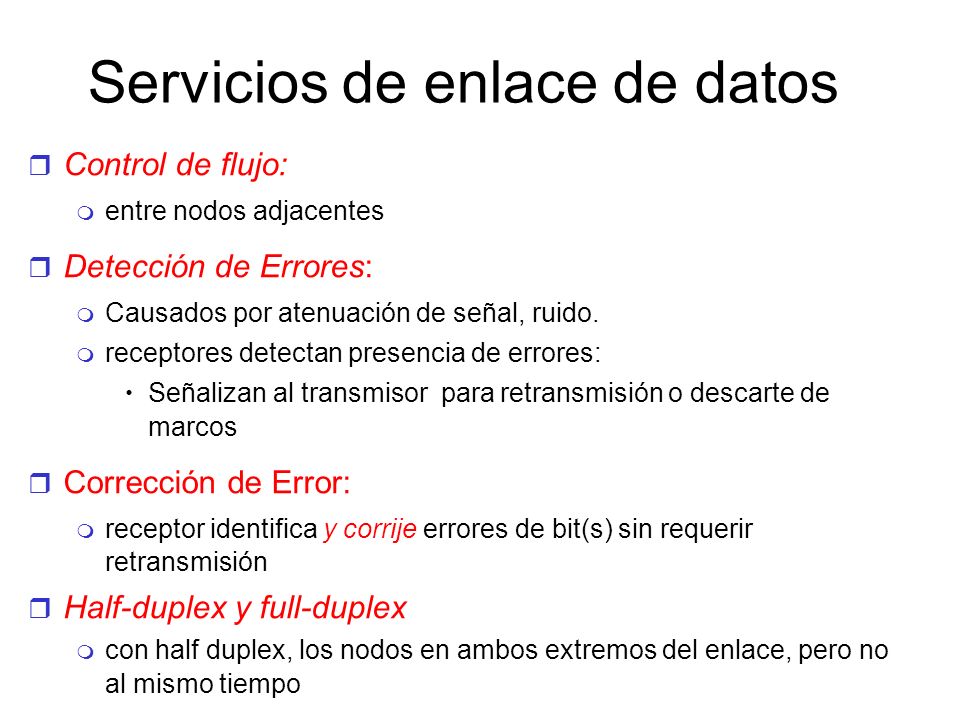

3 Control de flujo: entre nodos adjacentes Detección de Errores: Causados por atenuación de señal, ruido. receptores detectan presencia de errores: Señalizan al transmisor para retransmisión o descarte de marcos Corrección de Error: receptor identifica y corrije errores de bit(s) sin requerir retransmisión Half-duplex y full-duplex con half duplex, los nodos en ambos extremos del enlace, pero no al mismo tiempo

4 Adaptador de Comunicación Enlace de datos implementado en adaptador (aka NIC) Ethernet, PCMCI, Slado Tx: encapsula datagrama en un marco agrega bits de chequeo de error, control de flujo, etc. Lado receptor busca errores, controla flujo, etc extrae datagrama, lo entrega al nodo receptor Nodo Tx marco Nodo Rx datagrama marco adaptador Protocolo enlace de datosl

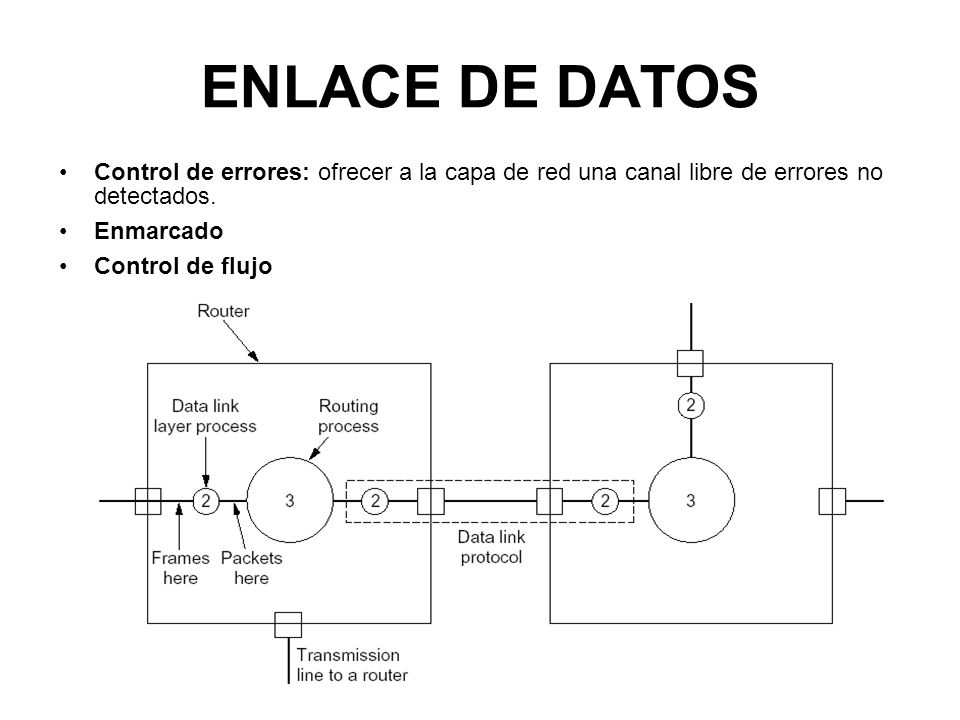

5 ENLACE DE DATOS Control de errores: ofrecer a la capa de red una canal libre de errores no detectados. Enmarcado Control de flujo

6 m(k)-> Mensaje con k dígitos m c (n)-> Mismo mensaje codificado con n dígitos m r (n)-> Mensaje recibido (k)-> Mensaje decodificado Siempre que, se puede llegar Con arbitrariamente pequeño Teorema de Codificación de Canal

7 Decodificador de canal Estrategia del Decodificador de Máxima Semejanza

8 Definiciones 1.- Peso Hamming de un vector: 2.- Distancia Hamming: 3.- Distancia de un código 4.- Capacidad de detección de un código: 5.- Capacidad de corrección de un código:

9 Tipos de códigos para corrección de errores Lineales –Bloque Sistemáticos, no sistemáticos Cíclicos, otros –Convolucionales (el sistema tiene memoria) No lineales

10 Son códigos bloque lineales, con m bits de paridad. La matriz H está formada por los vectores columna menos el elemento. Para todo entero, existe un código de Hamming con los siguientes parámetros: Códigos Hamming

11 Decodificación: Paridad en las posiciones, con => posiciones 1, 2, 4 Se crea la matriz: Códigos Hamming (cont.)

12 la probabilidad de no detección de errores en ráfagas: detecta todos los errores impares detecta todos los errores dobles Códigos cíclicos Transmisor: Receptor:

13 Códigos Cíclicos (ejemplo)

14 Códigos Cíclicos (ejemplo cont.)

15 Circuitos generadores de códigos cíclicos El contenido final de los registros es el resto Inicialmente todos los registros están en cero Al final del mensaje, se transmite el resto

16 Enmarcado y transparencia Protocolos asincrónicos, orientados al caracter: Protocolos sincrónicos, orientados al bit:

17 Enmarcado HDLC Protocolo ANSI, deriva de SDLC desarrollado paraI SNA de IBM CCITT lo adoptó y adaptó para X.25 y luego LAPB Procolo orientado al bit

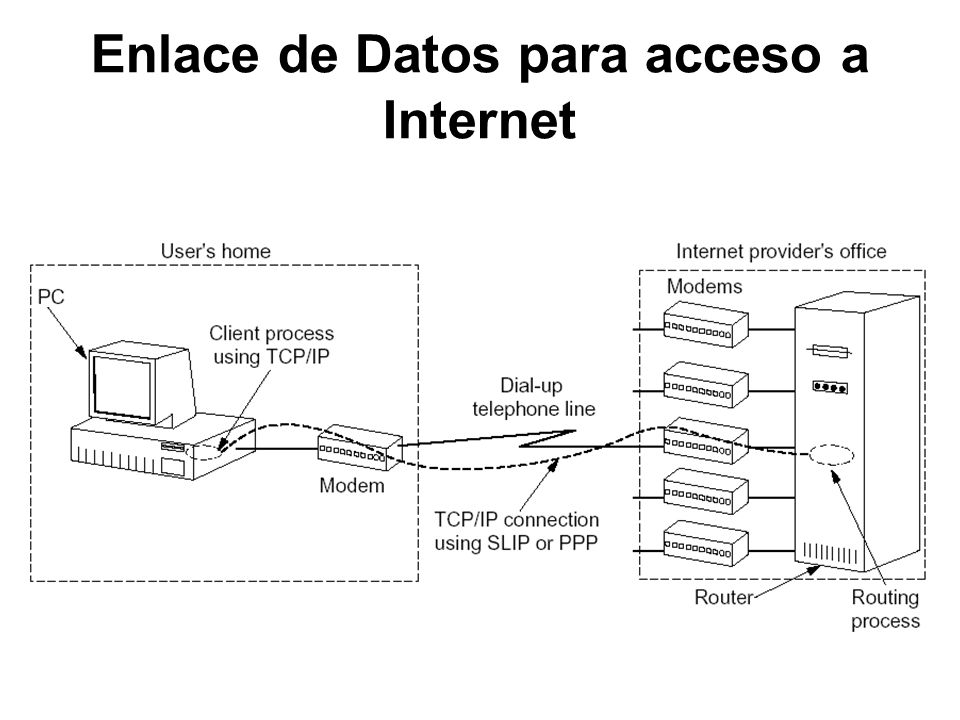

18 Enlace de Datos para acceso a Internet

19 Enlace de datos SLIP la estación envía paquetes IP en bruto a través de la línea la transparencia se logra anteponiendo: 0xDB, 0xDC a 0xC0 y también para 0xDB no detecta errores sólo reconoce IP ambos lados deben saber la dirección IP del otro por adelantado no autentifica no es estándar en Internet Formato del marco SLIP

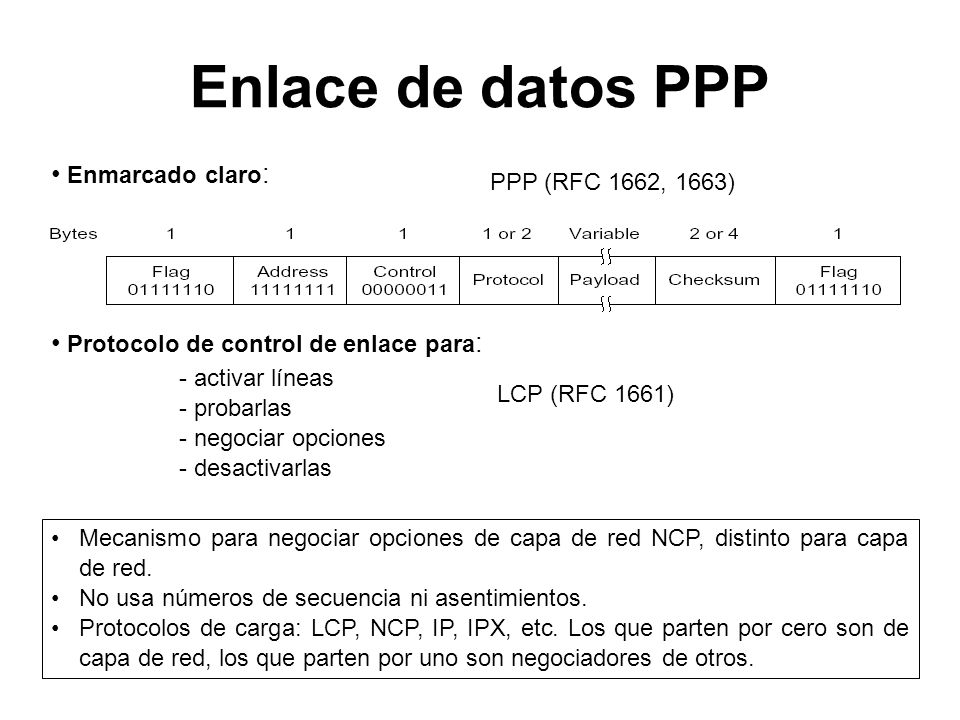

20 Enlace de datos PPP Mecanismo para negociar opciones de capa de red NCP, distinto para capa de red. No usa números de secuencia ni asentimientos. Protocolos de carga: LCP, NCP, IP, IPX, etc. Los que parten por cero son de capa de red, los que parten por uno son negociadores de otros. PPP (RFC 1662, 1663) Enmarcado claro : Protocolo de control de enlace para : - activar líneas - probarlas - negociar opciones - desactivarlas LCP (RFC 1661)

21 Protocolo de control de enlace para: Enlace de datos PPP (cont.) LCP (RFC 1661) - activar líneas - probarlas - negociar opciones - desactivarlas

22 Enlace de datos ATM crc sólo para encabezado Marco de 53 bytes, 5 bytes de encabezado. En años 1 error no se justifica control de errores en la capa de control de enlace. Encabezado ATM:
