1 Medición del tremor parkinsoniano mediante un instrumento virtual Por Mtro. Juan Fernando García Mejía Laboratorio de Instrumentación Virtual Centro Universitario UAEM Atlacomulco

2 Enfermedades degenerativas presentes en adultos mayores Alzhaimer Diabetes Mellitus Artritis Reumatoide Enfermedad Pulmonar Obstructiva Crónica Mal del Parkinson

3 Descrito por James Parkinson en Ensayo sobre la parálisis agitante (Inglaterra en 1817 ) Bradicinesia (perdida de sensibilidad en músculos faciales) Rigidez (aumento de tono muscular en músculos flexores y extensores) Acinesia (perdida o falta de movimiento) Inestabilidad postural Tremor

4 Definición de tremor Movimiento involuntario rítmico y oscilatorio, el cual se produce por la contracción alternante de músculos inervados recíprocamente (Agonistas- Antagonistas). Es clasificado en tres categorías: Reposo, Postural y Cinético

5 Tremor Parkinsoniano Algunos autores resaltan que el tremor parkinsoniano tiene una frecuencia que se encuentra en el rango de 4 a 6 Hz. El tremor parkinsoniano se presenta en70% de los casos, esto explica la importancia del desarrollo de instrumentos de medición de este signo

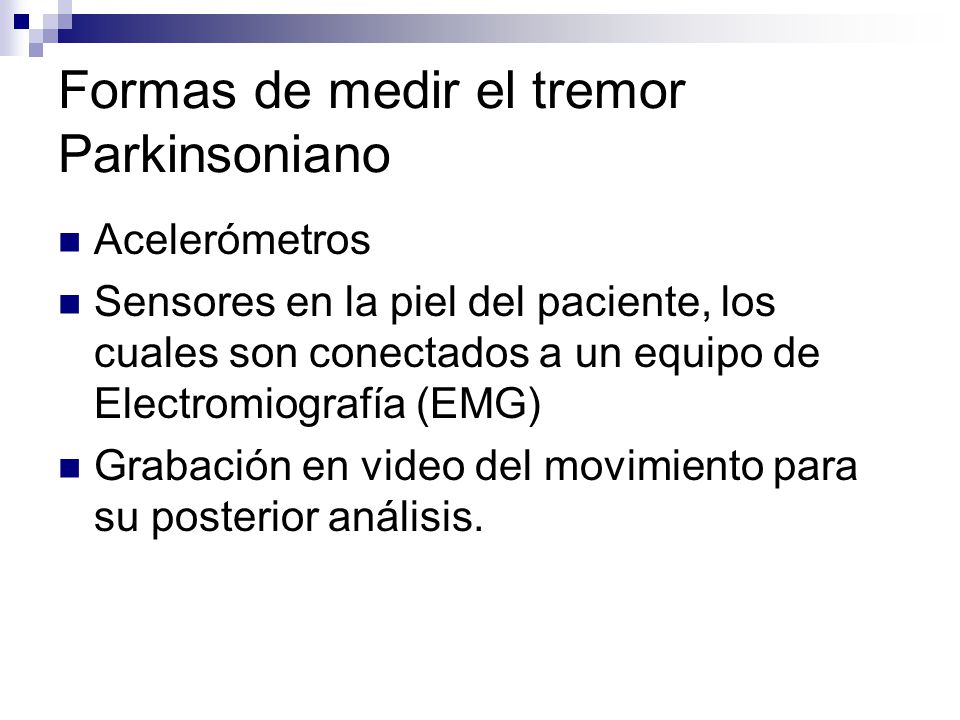

6 Formas de medir el tremor Parkinsoniano Acelerómetros Sensores en la piel del paciente, los cuales son conectados a un equipo de Electromiografía (EMG) Grabación en video del movimiento para su posterior análisis.

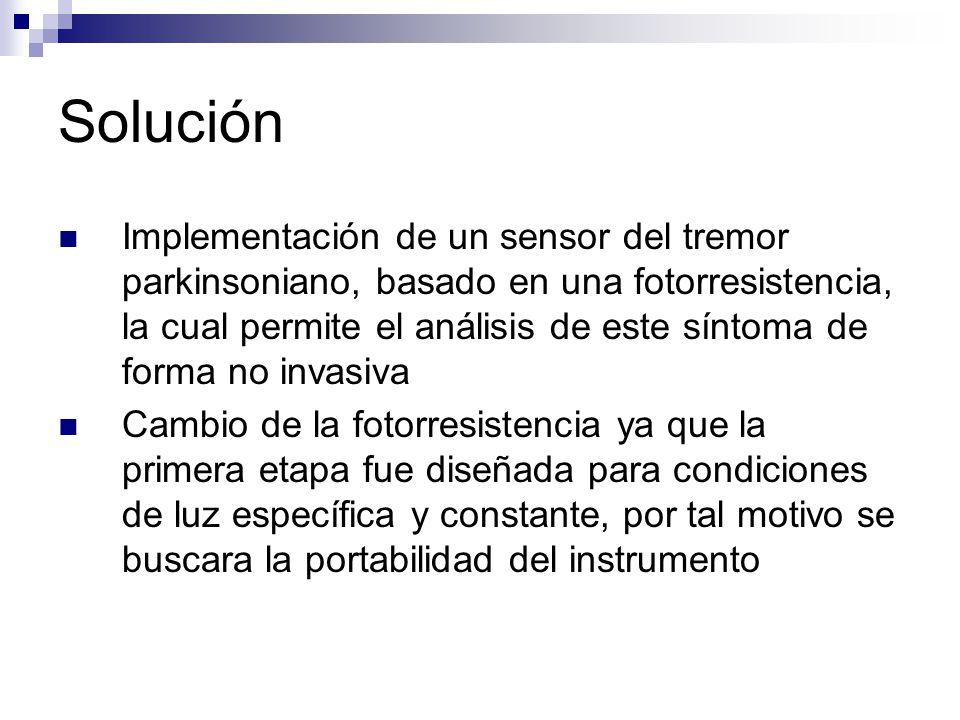

7 Solución Implementación de un sensor del tremor parkinsoniano, basado en una fotorresistencia, la cual permite el análisis de este síntoma de forma no invasiva Cambio de la fotorresistencia ya que la primera etapa fue diseñada para condiciones de luz específica y constante, por tal motivo se buscara la portabilidad del instrumento

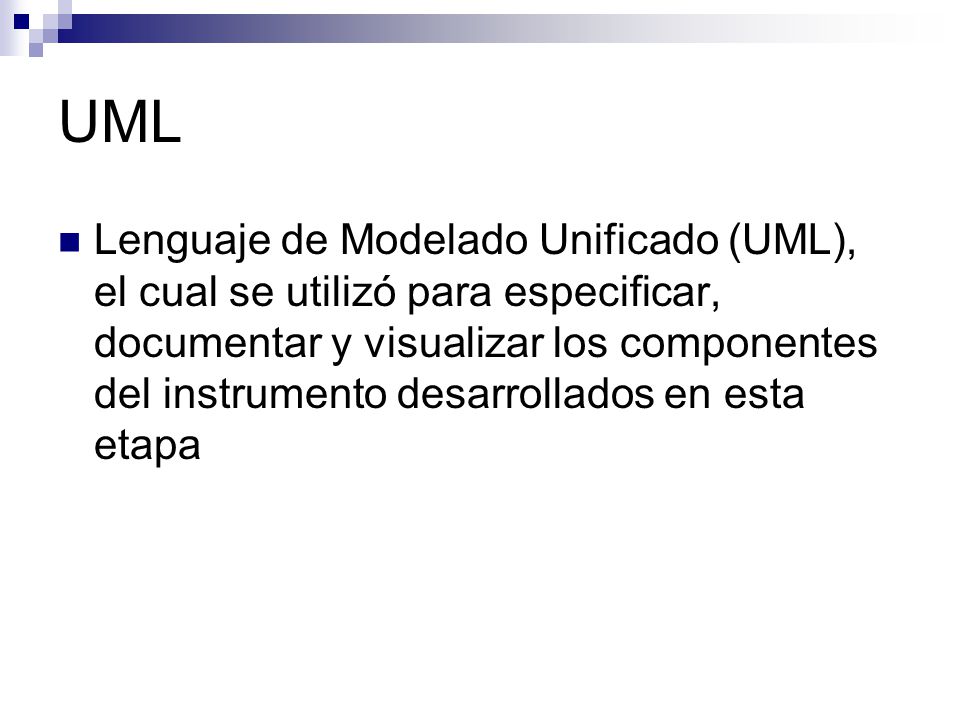

8 UML Lenguaje de Modelado Unificado (UML), el cual se utilizó para especificar, documentar y visualizar los componentes del instrumento desarrollados en esta etapa

9

10

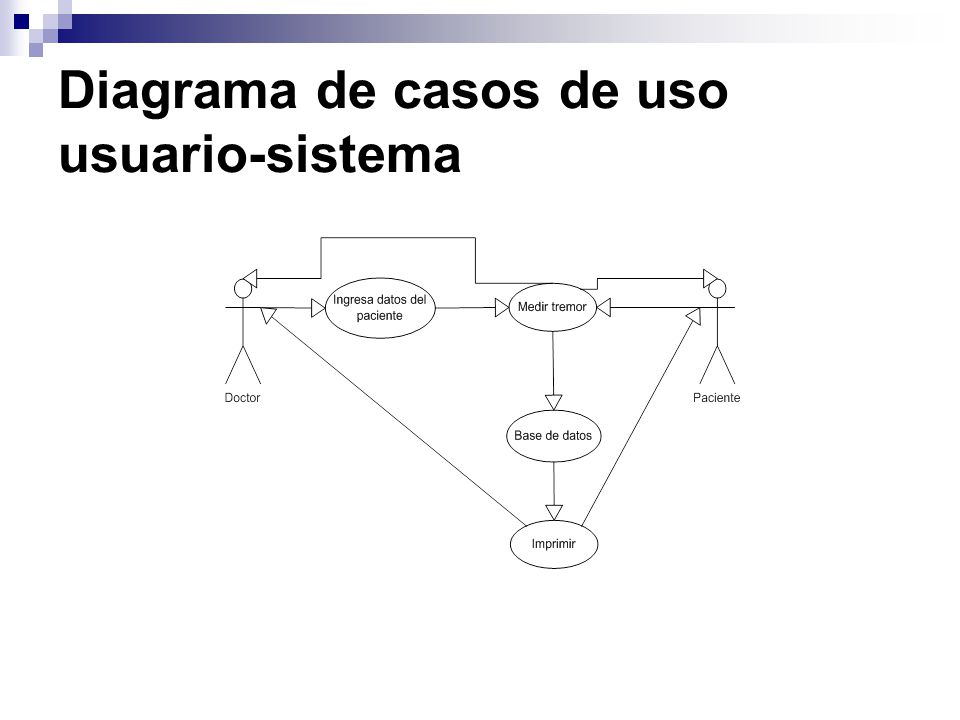

11 Diagrama de casos de uso usuario-sistema

12 Diagrama de casos del sistema

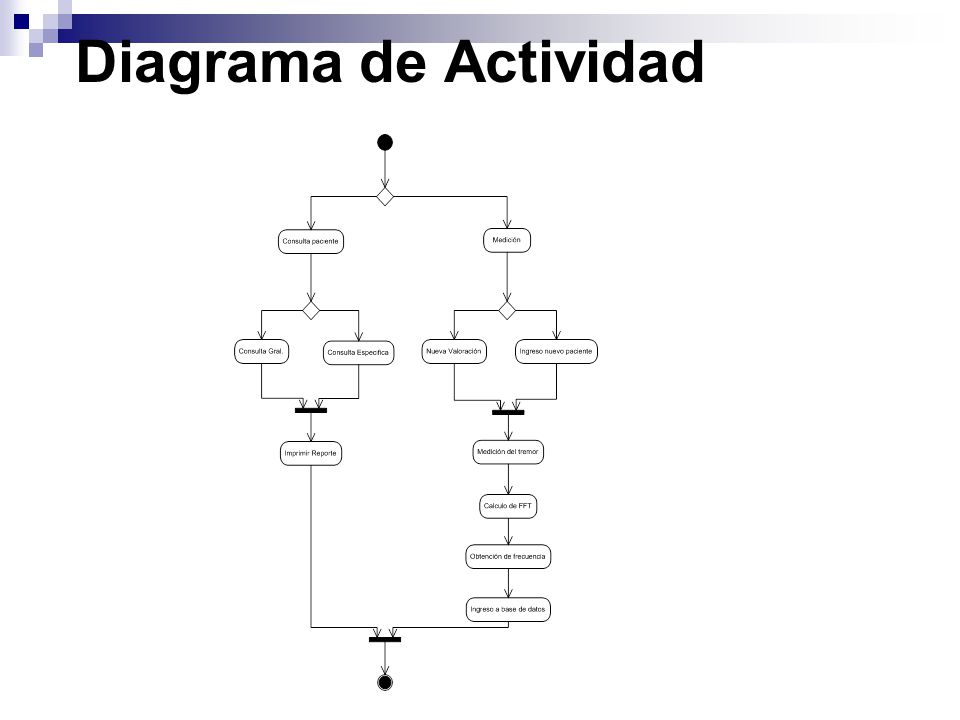

13 Diagrama de Actividad

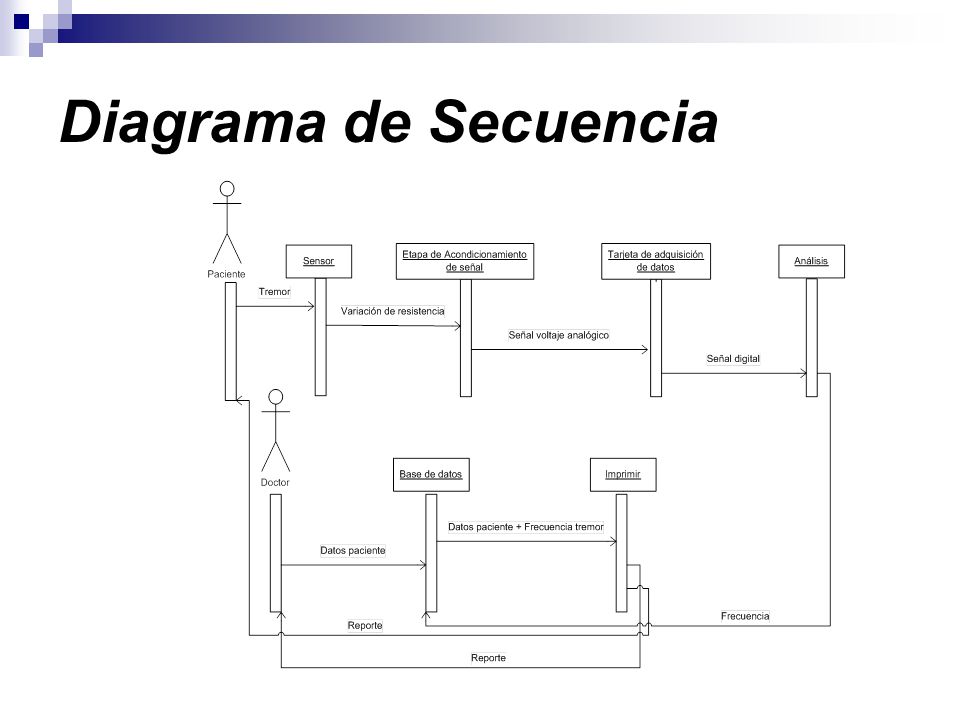

14 Diagrama de Secuencia

15 Diagrama de Componentes

16 Diagrama entidad-relación

17 Componentes de los campos 1. RFC 2. Nombre 3. Edad 4. Masculino 5. Femenino 1. RFC 2. Fecha y hora del sistema 3. Medicamento 4. Frecuencia

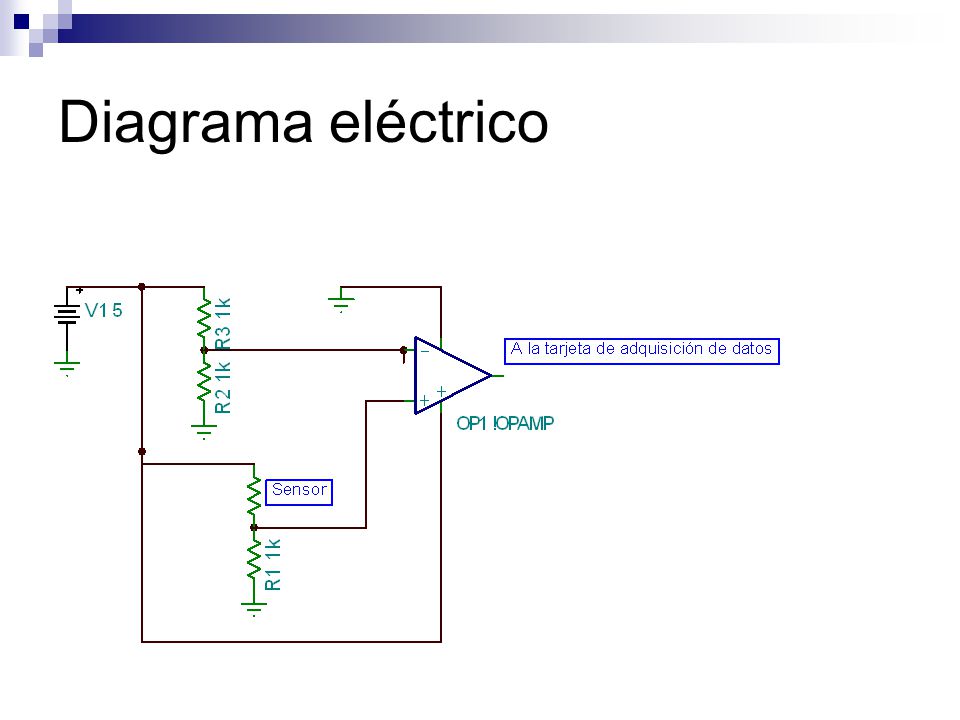

18 Diagrama eléctrico

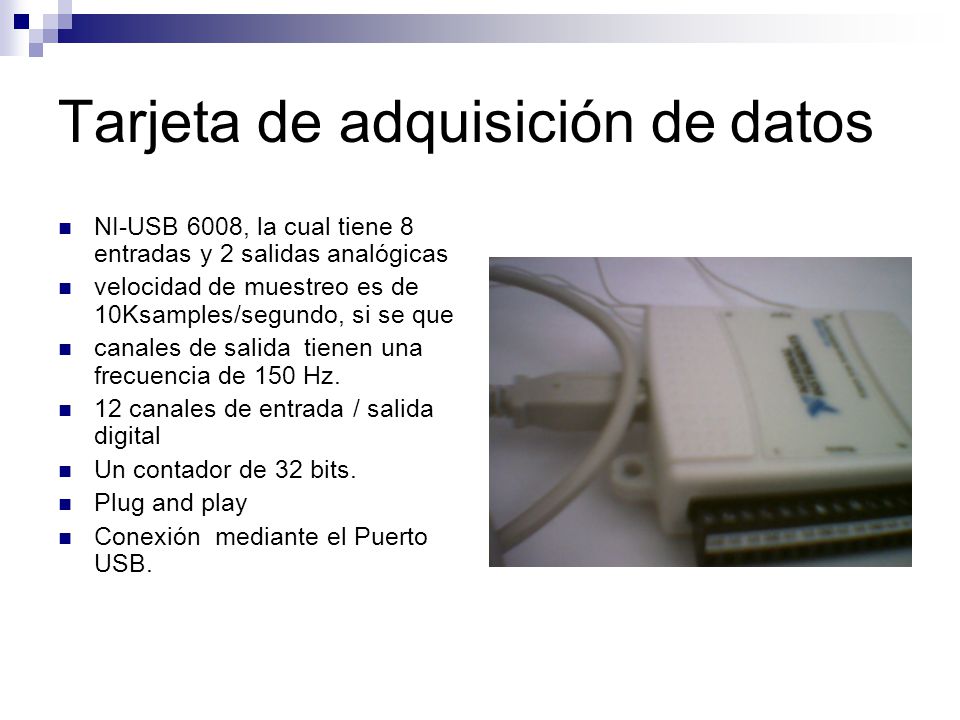

19 Tarjeta de adquisición de datos NI-USB 6008, la cual tiene 8 entradas y 2 salidas analógicas velocidad de muestreo es de 10Ksamples/segundo, si se que canales de salida tienen una frecuencia de 150 Hz. 12 canales de entrada / salida digital Un contador de 32 bits. Plug and play Conexión mediante el Puerto USB.

20 Solución en LabView

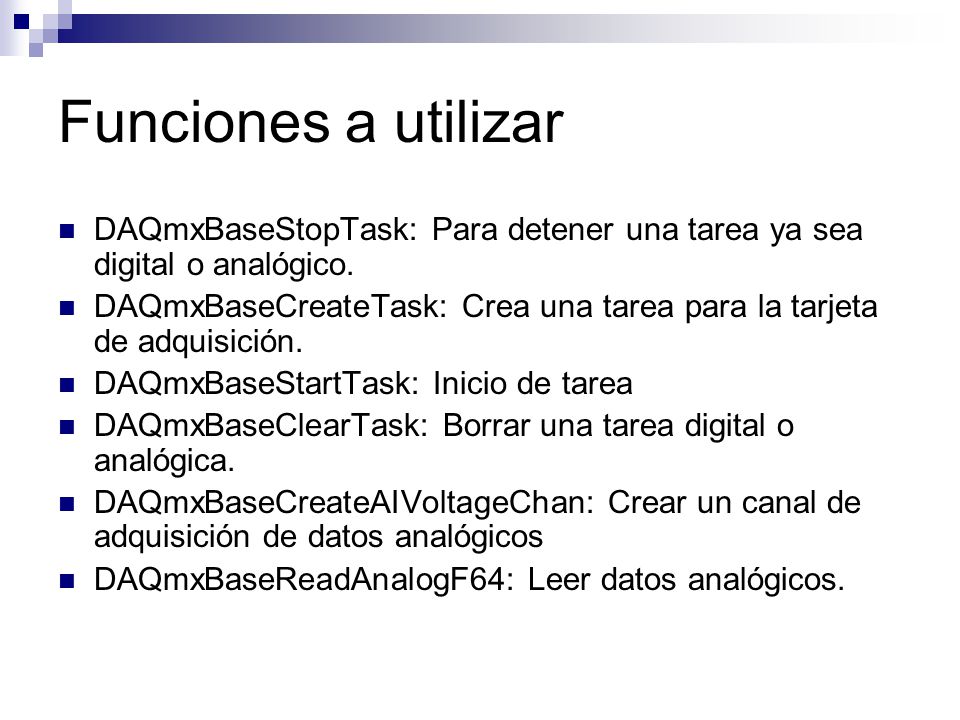

21 Funciones a utilizar DAQmxBaseStopTask: Para detener una tarea ya sea digital o analógico. DAQmxBaseCreateTask: Crea una tarea para la tarjeta de adquisición. DAQmxBaseStartTask: Inicio de tarea DAQmxBaseClearTask: Borrar una tarea digital o analógica. DAQmxBaseCreateAIVoltageChan: Crear un canal de adquisición de datos analógicos DAQmxBaseReadAnalogF64: Leer datos analógicos.

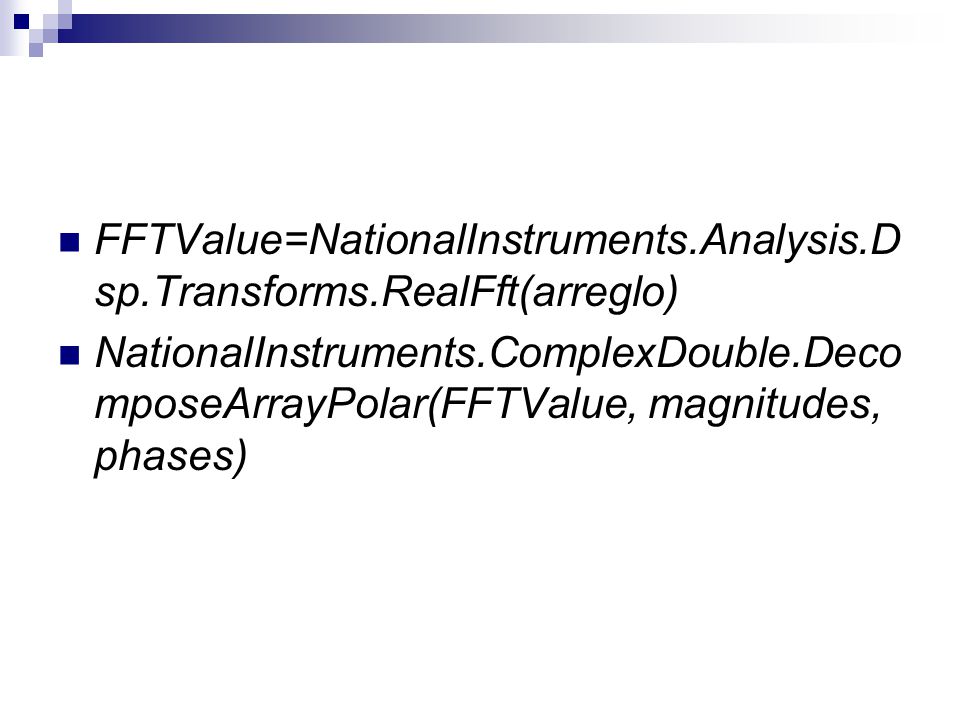

22 FFTValue=NationalInstruments.Analysis.D sp.Transforms.RealFft(arreglo) NationalInstruments.ComplexDouble.Deco mposeArrayPolar(FFTValue, magnitudes, phases)

23

24

25 Conclusión A pesar de ser un desarrollo que se encuentra en su primera etapa se puede obtener mediciones de frecuencia del tremor parkinsoniano en condiciones constantes de luminosidad

26 Con lo avances en software es posible realizar este tipo de instrumentos de manera mucho mas rápida

27 Actualmente Se trabaja en una versión PDA Se trabaja en una versión para μControlador

28 Los autores agradecen al C.P Salvador Escamilla, Presidente de la Asociación de enfermos de Parkinson de Atlacomulco Edo. de Méx. su colaboración en este trabajo
