1 INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA
IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA Noviembre de 2010

2 AGENDA Generalidades del servicio hidrográfico colombiano.
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE AGENDA Generalidades del servicio hidrográfico colombiano. Levantamientos hidrográficos. Cartas náuticas Publicaciones Náuticas Sistema de Información Marítima. Publicaciones especiales C-55. Creación de Capacidades. Actividad en Oceanografía. Otras Actividades. Conclusiones. Noviembre de 2010

3 Generalidades del Servicio Hidrográfico Colombiano.
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE Generalidades del Servicio Hidrográfico Colombiano. Tienen la responsabilidad de ejecutar los levantamientos hidrográficos, y la producción de la cartografía náutica oficial del País, promulgar los avisos a los navegantes y brindar el apoyo técnico a las actividades de señalización marítima; prestar los servicios técnico-marinos de apoyo a la Armada Nacional, Capitanías de Puerto y cualquier otra institución particular o del Estado. Noviembre de 2010

4 INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA
IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE El 11 de julio de 1947, se firma Convenio Cooperativo entre el Ministerio de Defensa y NAVOCEANO – E.U.A. Se presenta el primer Plan de Cartografía Náutico Nacional. 1968. Se creó la División de Hidrografía en la Dirección de Marina Mercante con sede en Bogotá, contando con el buque ARC "Quindío", para realizar labor hidrográfica. 1968 Se producen los levantamiento para las cartas Col 100 y 101, Puerto interior y Aproximación al Puerto de Tumaco, realizado con el BH ARC "QUINDIO“. Con el ARC San Andrés, se realiza el 1er Crucero Oceanográfico. 1971. Con apoyo de NAVOCEANO y el IGAC, se realizó el 1er. proceso de compilación cartográfica y se publico la primera carta náutica colombiana Col Puerto Interior de Tumaco. Noviembre de 2010

5 INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA
IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 1974. Col Bahía de Cartagena, levantada por Puertos de Colombia y cartografiada por NAVOCEANO y el IGAC. 1975. Creación del CIOH. 1979. División Hidrografía al CIOH. 1980. Implementación Plan de Desarrollo de Ciencias y Tecnologías del Mar, y se da la adquisición de los dos buques oceanográficos e hidrográficos. 1982. Se actualizó el convenio HYSAR, entre DIMAR y NAVOCEANO. 1988. Automatización en la colección y procesamiento de datos. 1992. Se inició la elaboración de cartas temáticas, batimétricas y sedimentológicas. Noviembre de 2010

6 INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA
IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 1994. Participación Proyecto IBCCA, Sistemas DGPS. 1996. SIG. 1997. Adquisición de tecnología SSS 1998. OHI país miembro No. 67. Inicio edición ENC. 2002. Cartografía terrestre. 2004. Adquisición de Ecosondas Multihaz. 1er. Convenio comercialización ENC Repotenciación unidades oceanográficas Se alcanza un No. De 64 celdas electrónicas oficiales colombianas en distribución a nivel mundial. Noviembre de 2010

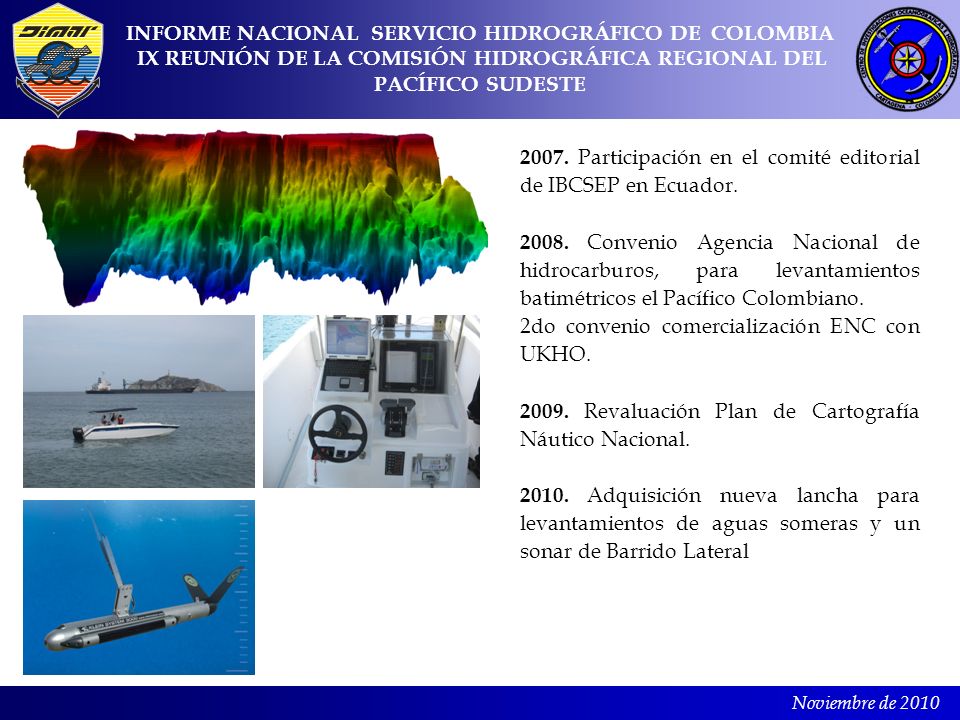

7 INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA
IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 2007. Participación en el comité editorial de IBCSEP en Ecuador. 2008. Convenio Agencia Nacional de hidrocarburos, para levantamientos batimétricos el Pacífico Colombiano. 2do convenio comercialización ENC con UKHO. 2009. Revaluación Plan de Cartografía Náutico Nacional. 2010. Adquisición nueva lancha para levantamientos de aguas someras y un sonar de Barrido Lateral Noviembre de 2010

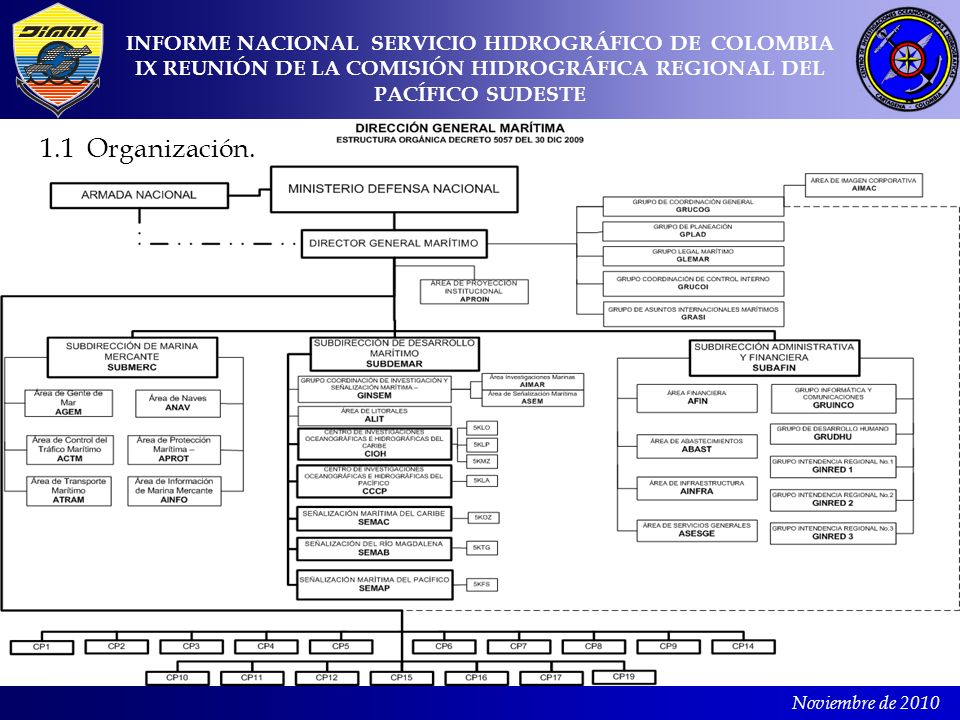

8 1.1 Organización. INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA
IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 1.1 Organización. Noviembre de 2010

9 2. Levantamientos hidrográficos.
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 2. Levantamientos hidrográficos. Jurado Bahía Solano Merayana Bahía de Guapi Tumaco Cascajal – Río Mataje Noviembre de 2010

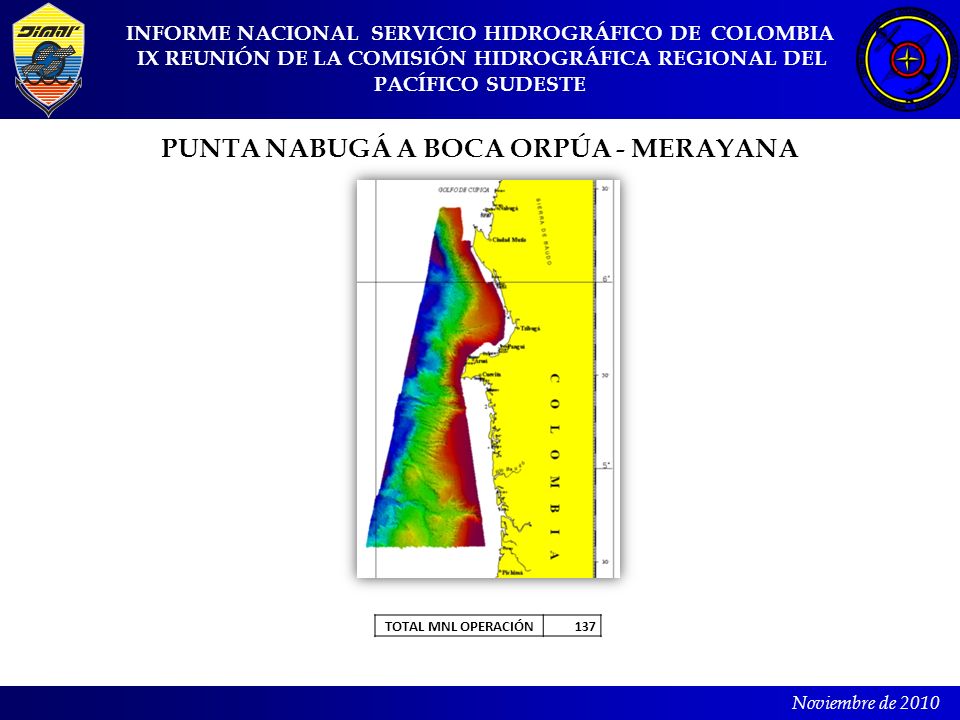

10 PUNTA NABUGÁ A BOCA ORPÚA - MERAYANA
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE PUNTA NABUGÁ A BOCA ORPÚA - MERAYANA TOTAL MNL OPERACIÓN 137 Noviembre de 2010

11 BAHIA DE GUAPI INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA
IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE BAHIA DE GUAPI TOTAL MNL OPERACIÓN 1175.1 Noviembre de 2010

12 DESEMBOCADURA RIO MATAJE AGUAS SOMERAS
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE DESEMBOCADURA RIO MATAJE AGUAS SOMERAS TOTAL MNL OPERACIÓN 400 Noviembre de 2010

13 PUNTA CASCAJAL A RIO MATAJE AGUAS PROFUNDAS
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE PUNTA CASCAJAL A RIO MATAJE AGUAS PROFUNDAS TOTAL MNL OPERACIÓN 4111.0 Noviembre de 2010

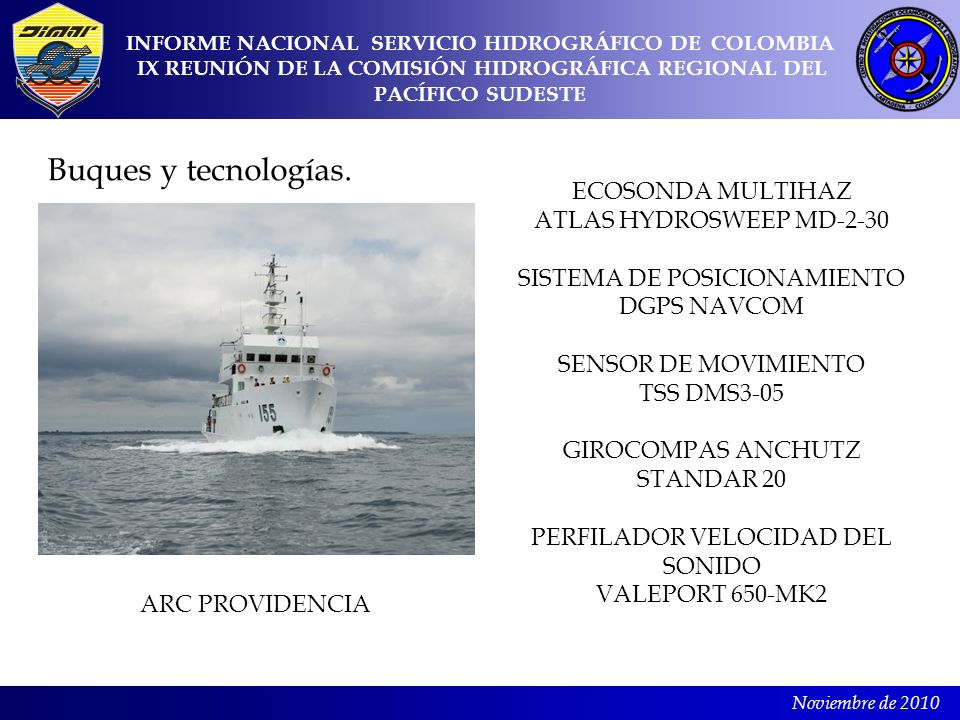

14 Buques y tecnologías. ECOSONDA MULTIHAZ ATLAS HYDROSWEEP MD-2-30
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE Buques y tecnologías. ECOSONDA MULTIHAZ ATLAS HYDROSWEEP MD-2-30 SISTEMA DE POSICIONAMIENTO DGPS NAVCOM SENSOR DE MOVIMIENTO TSS DMS3-05 GIROCOMPAS ANCHUTZ STANDAR 20 PERFILADOR VELOCIDAD DEL SONIDO VALEPORT 650-MK2 ARC PROVIDENCIA Noviembre de 2010

15 Buques y tecnologías. ECOSONDA MULTIHAZ ATLAS FANSWEEP 20-200
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE Buques y tecnologías. ECOSONDA MULTIHAZ ATLAS FANSWEEP SISTEMA DE POSICIONAMIENTO DGPS TRIMBLE DSM 132 SENSOR DE MOVIMIENTO TSS DMS3-05 GIROCOMPAS ANCHUTZ STANDAR 20 PERFILADOR VELOCIDAD DEL SONIDO RESON SVP 70 ARC BARU Noviembre de 2010

16 3. Cartas náuticas nueva edición, actualizaciones y nuevas ENC.
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 3. Cartas náuticas nueva edición, actualizaciones y nuevas ENC. 3.1 Cartas náuticas nueva edición Noviembre de 2010

17 3.2 Cartas náuticas actualizadas.
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 3.2 Cartas náuticas actualizadas. Noviembre de 2010

18 3.3 Cartas Internacionales.
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 3.3 Cartas Internacionales. Noviembre de 2010

19 INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA
IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 3.4 Cartas electrónicas. Noviembre de 2010

20 4. Publicaciones náuticas, edición nueva y actualizaciones.
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 4. Publicaciones náuticas, edición nueva y actualizaciones. Edición y publicación de avisos a los navegantes. Carta Internacional 001. Atlas Cartográfico. Derrotero digital de las costas Colombianas. Lista de Luces 2010 acuerdo a la norma internacional S-12 de la OHI. Noviembre de 2010

21 5. Sistema de Información Marítima.
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 5. Sistema de Información Marítima. GMDSS Implementación (IMO 970 – GMDSS Handbook) SERVICIO SI NO PARCIAL NOTAS Plan Maestro X Puertos Principales (Cartagena, Barranquilla, Buenaventura) A1 Área A2 Área A3 Área NAVTEX Safety NET Noviembre de 2010

22 5. Sistema de Información Marítima
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 5. Sistema de Información Marítima SERVICIO SI NO PARCIAL NOTAS Alertas Locales X Alertas Costeras Alertas NAVAREA Vía NAVAREA Coordinador IV Información de puertos y Bahías Noviembre de 2010

23 5. Sistema de Información Marítima
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 5. Sistema de Información Marítima AYUDAS A LA NAVEGACIÓN EN EL PACÍFICO COLOMBIANO SEÑALIZACIÓN MARÍTIMA DEL PACÍFICO DIMAR- SEMAP FAROS 21 ENFILACIONES 06 BOYAS LATERALES 91 BALIZAS TOTAL AYUDAS A LA NAVEGACIÓN 124 Noviembre de 2010

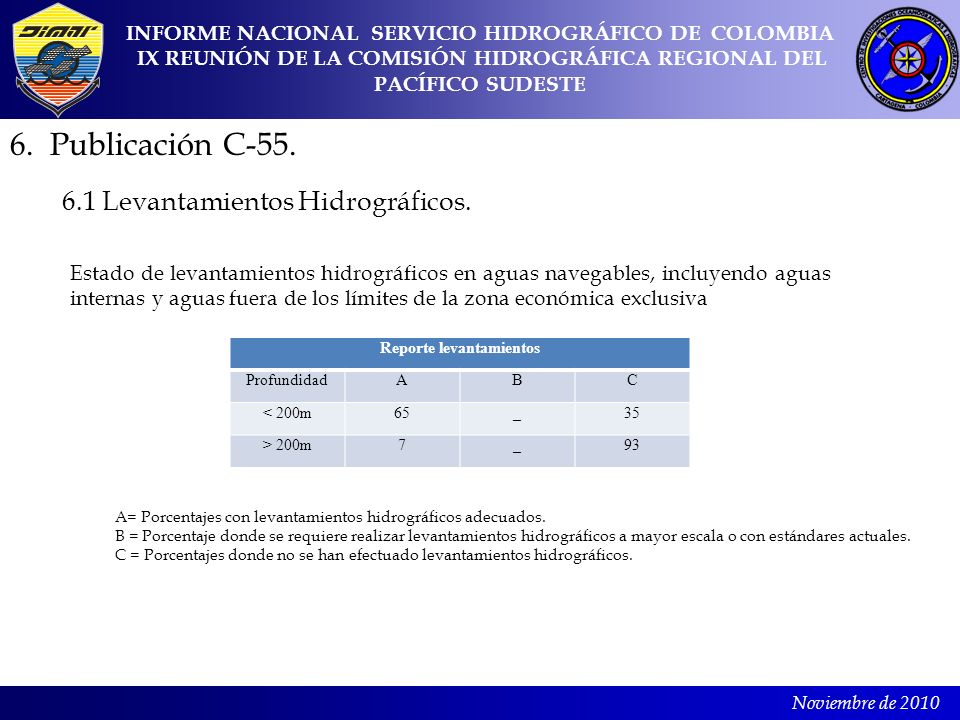

24 6. Publicación C-55. 6.1 Levantamientos Hidrográficos.
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 6. Publicación C-55. 6.1 Levantamientos Hidrográficos. Estado de levantamientos hidrográficos en aguas navegables, incluyendo aguas internas y aguas fuera de los límites de la zona económica exclusiva Reporte levantamientos Profundidad A B C < 200m 65 _ 35 > 200m 7 93 A= Porcentajes con levantamientos hidrográficos adecuados. B = Porcentaje donde se requiere realizar levantamientos hidrográficos a mayor escala o con estándares actuales. C = Porcentajes donde no se han efectuado levantamientos hidrográficos. Noviembre de 2010

25 6. Publicación C-55. 6.2 Cartas Náuticas.
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 6. Publicación C-55. 6.2 Cartas Náuticas. Estado de cartas náuticas dentro de los límites de la zona económica exclusiva. Cobertura de cartas publicadas donde: Reporte cartografía náutica Propósito/Escala A B C INT Serie Nacional Offshore passage/Small _ Landfall and Coastal passage/Medium 100 Approaches and Ports/Large 32 A= Porcentaje cubrimiento por las cartas de la serie INT o cartas acuerdos estándares S-4 de la OHI. B= Porcentaje cubierto por cartas náuticas Raster acorde estándar S-61 de la OHI C= Porcentaje cubierto por las cartas náuticas electrónicas acorde estándar S-57. Noviembre de 2010

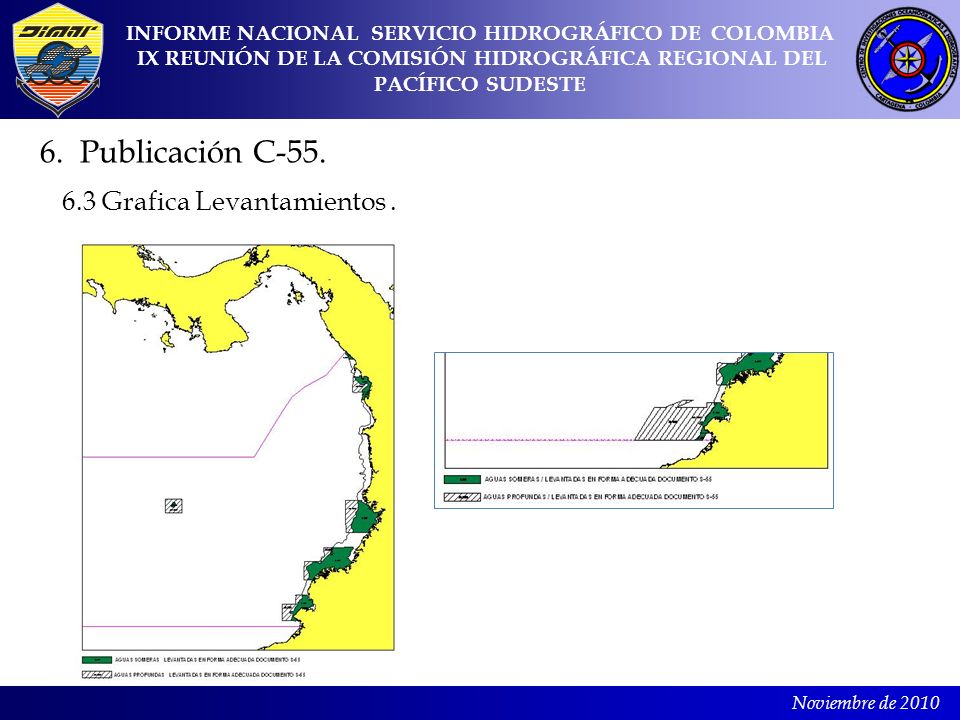

26 6. Publicación C-55. 6.3 Grafica Levantamientos .
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 6. Publicación C-55. 6.3 Grafica Levantamientos . Noviembre de 2010

27 7.1 Entrenamientos Recibidos.
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 7 Creación de Capacidades. 7.1 Entrenamientos Recibidos. Tecnología Multihaz. Carta Electrónica. Cartografía Avanzada. Taller Base de datos. Noviembre de 2010

28 7.2 Necesidades de Entrenamientos.
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 7 Creación de Capacidades. 7.2 Necesidades de Entrenamientos. Capacitar al Talento Humano en: Actualización en Tecnología Multihaz Navtex. GMDSS. Base de Datos. Supervisión Cartográfica. Noviembre de 2010

29 7.3 Entrenamientos Ofrecidos.
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 7 Creación de Capacidades. 7.3 Entrenamientos Ofrecidos. Levantamientos con Tecnología Multihaz. Pasantía en planeamiento y ejecución de levantamientos Hidrográficos. Pasantía en cartografía náutica y electrónica. Pasantía en meteorología marina. Hidrografía Categoría A y Oceanografía ENAP. Tecnología en Hidrografía y Oceanografía ENSB. Noviembre de 2010

30 8. Actividades en Oceanografía
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 8. Actividades en Oceanografía El área de oceanografía operacional la DIMAR a través de los CentroS de Investigaciones Oceanográficas e Hidrográficas, Caribe y Pacífico (CIOH-CCCP) realizó las siguientes actividades encaminadas a mejorar el entendimiento de las condiciones oceanográficas en el Pacífico colombiano. 8.1 Proyectos de investigación: Definición del patrón de circulación general de la CPC (fases I y II). Definición de la dinámica de las corrientes en las áreas insulares del pacífico colombiano (fases I y II). Estudio de los procesos que afectan la termoclina y la Temperatura Superficial del Mar en el borde costero del Pacífico colombiano orientado al desarrollo de un índice local operacional del ENOS. Desarrollo e implementación del sistema de pronósticos meteomarinos a escala local, para cada uno de los puertos en ambos litorales. Noviembre de 2010

31 8.2 Cruceros Oceanográficos.
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 8.2 Cruceros Oceanográficos. Realización de 2 Cruceros Oceanográficos por año. Pronósticos Oceanográficos y meteomarinos. Sistemas de boyas de monitoreo para determinación altura y dirección de la ola. Medición de parámetros oceanográficos. Sistema de alerta por Tsunami. Estaciones meteorológicas automáticas. Modelación numérica de procesos oceanográficos para operaciones de búsqueda y rescate, derrame de hidrocarburos y obras de infraestructura costera. Noviembre de 2010

32 8.3 Productos de la Investigación
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 8.3 Productos de la Investigación 8.3.1 Artículos científicos publicados Bastidas, M y Rodríguez-Rubio, E Validación de la concentración de clorofila a generada por el sensor MODIS-AQUA con datos in situ en el Pacífico Colombiano. Revista Colombiana de Física, Vol. 38, Nº2, Bastidas, M. Rodríguez-Rubio, E y Ortiz-Gálvis, J Obtención y validación de clorofila en la Cuenca Pacifica Colombiana a partir de imágenes satelitales. Boletín Científico CCCP, N°13, Noviembre de 2010

33 8.3.2 Artículos científicos enviados
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE Artículos científicos enviados Rueda-Bayona, J. Rodríguez-Rubio, E y Ortiz-Gálviz, J. “Caracterización espacio temporal del campo de vientos superficial del Pacífico Colombiano y el Golfo de Panamá a partir de sensores remotos y datos in situ”. Boletín Científico CCCP. Bastidas, M, Rueda-Bayona, J y Rodríguez-Rubio, E. “Comparación entre el Campo de vientos, TSM y Clorofila_a obtenidos a partir de sensores remotos durante El Niño y un año normal en la Cuenca Pacífica Colombiana y el Golfo de Panamá”. Boletín Científico CCCP . Sánchez, R, y Rodríguez-Rubio, E. “Diseño e implementación de una herramienta computacional para el control de calidad y validación de datos oceanográficos”. Boletín Científico CCCP . Dagua-Paz, C y Rodríguez-Rubio, E. “Herramienta para validar variables meteorológicas del modelo atmosférico “global forecast system” en la cuenca pacifica colombiana, a partir de datos in situ”. Boletín Científico CCCP. Noviembre de 2010

34 INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA
IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 8.3.3 Capítulos en libros Capítulo en el libro: “Diagnóstico integral biofísico y socioeconómico relativo al impacto de las fuentes de contaminación terrestre en la bahía de Tumaco, Colombia y lineamientos básicos par aun plan de manejo”. PNUMA-PAM, CPPS, INVEMAR, DIMAR-CCCP Y CORPONARIÑO. Garay-Tinoco, J.A., D.I. Gómez-López y J. R. Ortiz - Galvis (Eds). 2006, 290 p. (ISBN: ) Capítulo en el libro: Rodríguez-Rubio, E., J. Ortiz - Galvis y J. Rueda-Bayona. Aspectos Oceanográficos. En: “Santuario de Fauna y Flora Malpelo: Descubrimiento en marcha”. DIMAR-CCCP y UAESPNN-DTSO Serie Publicaciones Especiales Vol. 5 – Editorial DIMAR, 142 p. (ISBN: ) Noviembre de 2010

35 8.3.4 Formación de Investigadores
INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 8.3.4 Formación de Investigadores Trabajo de Grado: “Contribución a la caracterización oceanográfica de la Corriente Colombia durante septiembre 2005”. UNIVALLE – CCCP. Director científico: CC Javier Ortiz. Trabajo de grado: “Diseño e implementación de una herramienta computacional para el control de calidad y validación de datos oceanográficos”. UNICAUCA – CCCP. Director científico: Efraín Rodríguez Rubio (Ph.D.) Trabajo de Grado: “Desarrollo de una herramienta computacional para la validación de variables meteomarinas del modelo numérico atmosférico GFS para la Cuenca Pacífica Colombiana a partir de datos in situ”. UNICAUCA – CCCP. Director científico: Efraín Rodríguez Rubio (Ph.D.) Trabajo de Grado: “Composición, distribución y abundancia del mesozooplancton en la Corriente Colombia Pacifico colombiano durante marzo de 2006”. UNIVALLE – CCCP. Director científico: Biólogo Julián Uribe. Noviembre de 2010

36 10. Conclusiones. INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA
IX REUNIÓN DE LA COMISION HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE 10. Conclusiones. Es necesario contribuir de manera conjunto al desarrollo de las actividades hidrográficas regionales para el desarrollo de la seguridad marítima en la región. Acuerdo a los compromisos adquiridos Colombia ha cumplido en el taller de base de datos, adopción del programa CBC, modificación estatus, optimización de las comunicaciones entre los miembros, acercamientos a la República de Panamá y la organización de la novena reunión extraordinaria de la Comisión en nuestro país. Se ha contado con el apoyo de la alta gerencia en la asistencia de reuniones internacionales de carácter hidrográfico. Noviembre de 2010

37 Muchas gracias INFORME NACIONAL SERVICIO HIDROGRÁFICO DE COLOMBIA
IX REUNIÓN DE LA COMISIÓN HIDROGRÁFICA REGIONAL DEL PACÍFICO SUDESTE Muchas gracias Noviembre de 2010
