Ejemplo práctico de resolución de HE1 mediante CYPE y LIDER COIIG 10-04-08 Jon Salvatierra Xabier Hernandez.

Presentaciones similares


Presentación del tema: "Ejemplo práctico de resolución de HE1 mediante CYPE y LIDER COIIG 10-04-08 Jon Salvatierra Xabier Hernandez."— Transcripción de la presentación:

1 Ejemplo práctico de resolución de HE1 mediante CYPE y LIDER COIIG Jon Salvatierra Xabier Hernandez

2 Introducción teórica Edificio de Oficinas

3 Ámbito de Aplicación de HE1 1 Esta Sección es de aplicación en: nueva construcción a) edificios de nueva construcción; reformas o rehabilitaciones superficie útil superior a 1000 m2renueve más del 25% b) modificaciones, reformas o rehabilitaciones de edificios existentes con una superficie útil superior a 1000 m2 donde se renueve más del 25% del total de sus cerramientos. 2 Se excluyen del campo de aplicación: permanecer abiertas a) aquellas edificaciones que por sus características de utilización deban permanecer abiertas; protegidos oficialmente b) edificios y monumentos protegidos oficialmente por ser parte de un entorno declarado o en razón de su particular valor arquitectónico o histórico, cuando el cumplimiento de tales exigencias pudiese alterar de manera inaceptable su carácter o aspecto; lugares de culto c) edificios utilizados como lugares de culto y para actividades religiosas; construcciones provisionales d) construcciones provisionales con un plazo previsto de utilización igual o inferior a dos años; instalaciones industriales e) instalaciones industriales, talleres y edificios agrícolas no residenciales; edificios aislados50 m2 f) edificios aislados con una superficie útil total inferior a 50 m2.

4 Procedimiento de Verificación 2 procedimientos de comprobación –Opción Simplificada –Opción General

5 Opción Simplificada Puede utilizarse la opción simplificada cuando se cumplan simultáneamente las condiciones siguientes: porcentaje de huecoscada fachada sea inferior al 60%a) que el porcentaje de huecos en cada fachada sea inferior al 60% de su superficie; porcentaje de lucernarios sea inferior al 5%b) que el porcentaje de lucernarios sea inferior al 5% de la superficie total de la cubierta. Como excepción, se admiten porcentajes de huecos superiores al 60% en aquellas fachadas cuyas áreas supongan un porcentaje inferior al 10% del área total de las fachadas del edificio. Quedan excluidos aquellos edificios cuyos cerramientos estén formados por soluciones constructivas no convencionales tales como muros Trombe, muros parietodinámicos, invernaderos adosados, etc. En el caso de obras de rehabilitación, se aplicarán a los nuevos cerramientos los criterios establecidos en esta opción

6 Opción Completa La única limitación para la utilización de la opción general es la derivada del uso en el edificio de –soluciones constructivas innovadoras cuyos modelos no puedan ser introducidos en el programa informático que se utilice. –En el caso de utilizar soluciones constructivas no incluidas en el programa se justificarán en el proyecto las mejoras de ahorro de energía introducidas y que se obtendrán mediante método de simulación o cálculo al uso.

7 CYPE Y LIDER La introducción de los datos del edificio en el programa Climatización y aislamiento de Instalaciones de edificios y su exportación a la aplicación informática oficial del CTE (LIDER) ofrece grandes ventajas a sus usuarios: No es necesario aprender el manejo del programa LIDER para certificar el cumplimiento de la opción general del DB-HE 1 del CTE. El programa Climatización y aislamiento de Instalaciones de edificios exporta todos los datos necesarios a la aplicación LIDER del CTE. A continuación, en el programa LIDER sólo tiene que utilizar la opción "Calcular" para comprobar el cumplimiento de su edificio y obtener el listado de la certificación energética de la opción general del DB-HE 1. El usuario dispone de todo el potencial del programa Climatización y aislamiento de Instalaciones de edificios para definir la geometría, composición de cerramientos, condiciones interiores y datos climáticos del edificio: introducción de datos por plantas, opción hacer/deshacer, creación de vistas 3D que permiten una rápida comprobación visual de los datos introducidos... El trabajo empleado en la introducción de datos también se aprovecha en el programa Climatización y aislamiento de Instalaciones de edificios para: –Obtener las Fichas justificativas de la opción simplificada o prescriptiva DB-HE 1.Fichas justificativas de la opción simplificada o prescriptiva DB-HE 1. –Obtener la Ficha justificativa del cumplimiento de la NBE-CA-88. Condiciones Acústicas de los Edificios.Ficha justificativa del cumplimiento de la NBE-CA-88.Condiciones Acústicas de los Edificios –Calcular las cargas térmicas de verano e invierno de su edificio.cargas térmicas de verano e invierno –Calcular la instalación completa de refrigeración incluido su presupuesto.instalación completa de refrigeración incluido su presupuesto. –Calcular la instalación completa de calefacción incluido el presupuesto.instalación completa de calefacción incluido el presupuesto

8 CYPE Y LIDER(II) Aprovechando la definición de plantas y los ficheros de dibujo empleados (DXF, DWG, JPG, BMP...) podrá definir y calcular con unos pocos datos más: –La instalación eléctrica del edificio incluido su presupuesto.instalación eléctrica –La infraestructura común de telecomunicaciones con la generación automática del proyecto ICT completo listo para visar (incluido su presupuesto).infraestructura común de telecomunicaciones –La instalación de fontanería.fontanería. –La instalación de saneamiento.saneamiento. –La instalación de gas.gas. –La instalación contra incendios.contra incendios.

9 CYPE Y LIDER(III) Una única licencia Con solo disponer de licencia para utilizar el programa Cumplimiento del CTE DB-HE Ahorro de energía o el programa Cálculo del coeficiente Kg, puede realizar la introducción de los datos del edificio en Climatización y aislamiento de Instalaciones de edificios y exportarlo todo al programa LIDER del Código Técnico de la Edificación.Cumplimiento del CTE DB-HE Ahorro de energíaCálculo del coeficiente Kg

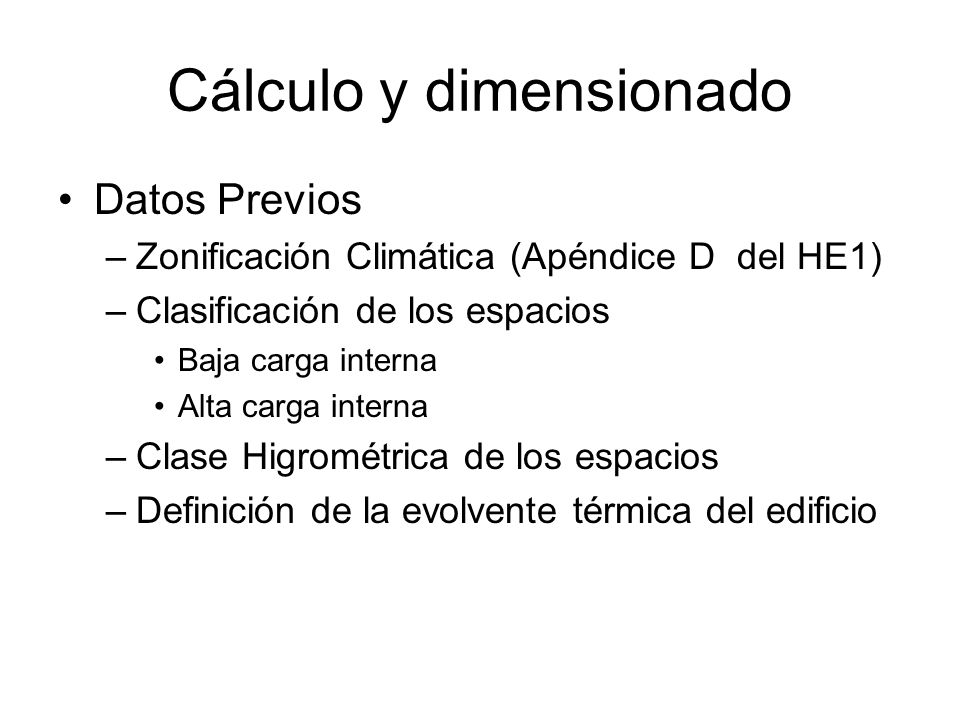

10 Cálculo y dimensionado Datos Previos –Zonificación Climática (Apéndice D del HE1) –Clasificación de los espacios Baja carga interna Alta carga interna –Clase Higrométrica de los espacios –Definición de la evolvente térmica del edificio

11 Descripción del edificio necesaria se debe disponer de los datos que se detallan a continuación. definición geométrica Para la definición geométrica será necesario especificar los siguientes datos o parámetros: a) situación, forma, dimensiones de los lados, orientación e inclinación de todos los cerramientos de espacios habitables y no habitables. De igual manera se precisará si están en contacto con aire o con el terreno; b) longitud de los puentes térmicos, tanto de los integrados en las fachadas como de los lineales procedentes de encuentros entre cerramientos; c) para cada cerramiento la situación, forma y las dimensiones de los huecos (puertas, ventanas, lucernarios y claraboyas) contenidos en el mismo; d) para cada hueco la situación, forma y las dimensiones de los obstáculos de fachada, incluyendo retranqueos, voladizos, toldos, salientes laterales y cualquier otro elemento de control solar exterior al hueco; e) para las persianas y cortinas exteriores no se definirá su geometría sino que se incluirán coeficientes correctores de los parámetros de caracterización del hueco; f) La situación, forma y dimensiones de aquellos obstáculos remotos que puedan arrojar sombra sobre los cerramientos exteriores del edificio.

12 Descripción del edificio necesaria definición constructivaPara la definición constructiva se precisarán para cada tipo de cerramiento los datos siguientes: a) Parte opaca de los cerramientos: i) espesor y propiedades de cada una de las capas (conductividad térmica, densidad, calor especifico y factor de resistencia a la difusión del vapor de agua); ii) absortividad de las superficies exteriores frente a la radiación solar en caso de que el cerramiento esté en contacto con el aire exterior; iii) factor de temperatura de la superficie interior en caso de que se trate de cerramientos sin capa aislante. b) Puentes térmicos: i) transmitancia térmica lineal c) Huecos y lucernarios: i) transmitancia del acristalamiento y del marco; ii) factor solar del acristalamiento; iii) absortividad del marco; iv) corrector del factor solar y corrector de la transmitancia para persianas o cortinas exteriores; v) permeabilidad al aire de las carpinterías de los huecos para una sobrepresión de 100 Pa. (Para las puertas se proporcionará siempre un valor por defecto igual a 60 m3/hm2). Se especificará para cada espacio si se trata de un espacio habitable o no habitable, indicando para estos últimos, si son de baja carga interna o alta carga interna. Se indicarán para cada espacio la categoría del mismo en función de la clase de higrometría o, en caso de que se pueda justificar, la temperatura y la humedad relativa media mensual de dicho espacio para todos los meses del año.

13 CASO PRÁCTICO Edificio de Oficinas

14 CONTENIDOS DEL CASO PRÁCTICO 1.- ABRIR CYPE-INSTALACIONES 2.-INTRODUCCIÓN DE LOS DATOS GENERALES DE LA OBRA 3.-INTRODUCCIÓN DE PLANTAS 4.-INTRODUCCIÓN DE ELEMENTOS CONSTRUCTIVOS 5.-INTRODUCCIÓN RECINTO 6.- EXPORTAR A LIDER 7.-CÁLCULO EN LIDER

15 1.- ABRIR CYPE-INSTALACIONES Abrir CYPE-Instalaciones. 2 Rutas –Instalaciones Instalaciones del Edificio –Elementos de Aislamiento Cumplimiento del CTE DB-HE Ahorro de Energía. Archivo Nueva Obra

16 2.-INTRODUCCIÓN DE LOS DATOS GENERALES DE LA OBRA

17 Tipo de Instalación

18 Tipo de Proyecto

19 Emplazamiento

20 Plantas/grupos

21 3.-INTRODUCCIÓN DE PLANTAS Gestión de Vistas de las plantillas Editar vistas

22 Gestión de Vistas de las plantillas –Clicar sobre botón –Seleccionar plantilla a leer MISMO PUNTO DE REFERENCIA!!!!!

23 Editar vistas –Una vez seleccionadas las plantillas –Asignar.DXF a cada planta –Se recomienda nombrar los planos igual que las plantas a introducir

24 4.-INTRODUCCIÓN DE ELEMENTOS CONSTRUCTIVOS Soleras Muro Sótano Pared Simple Pared Doble Forjado entre pisos Azotea Transitable Definición de materiales Ventanas

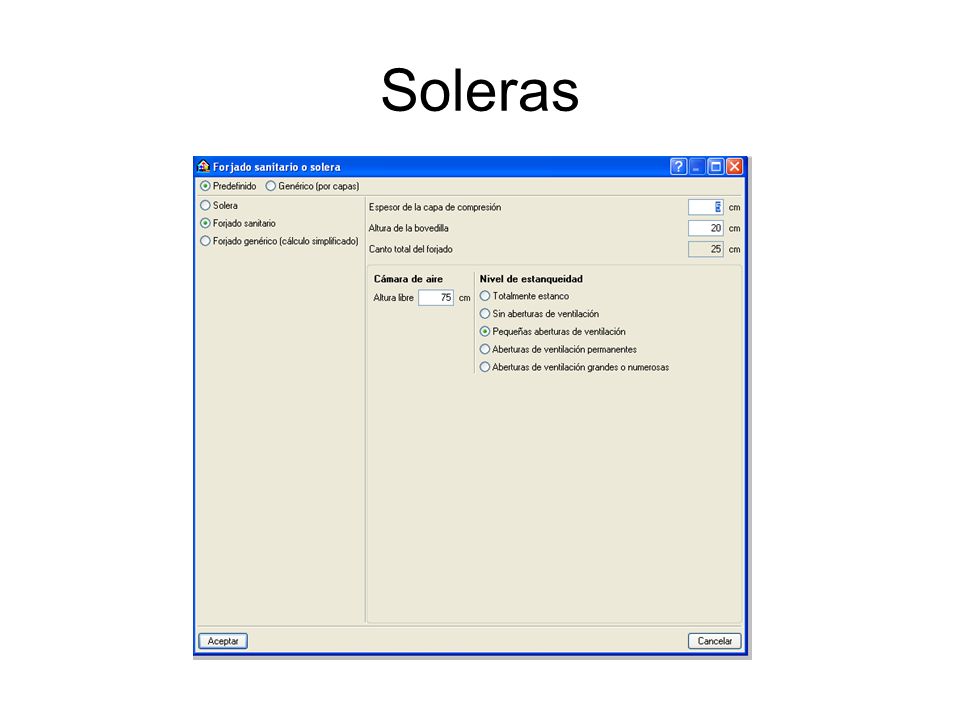

25 Soleras

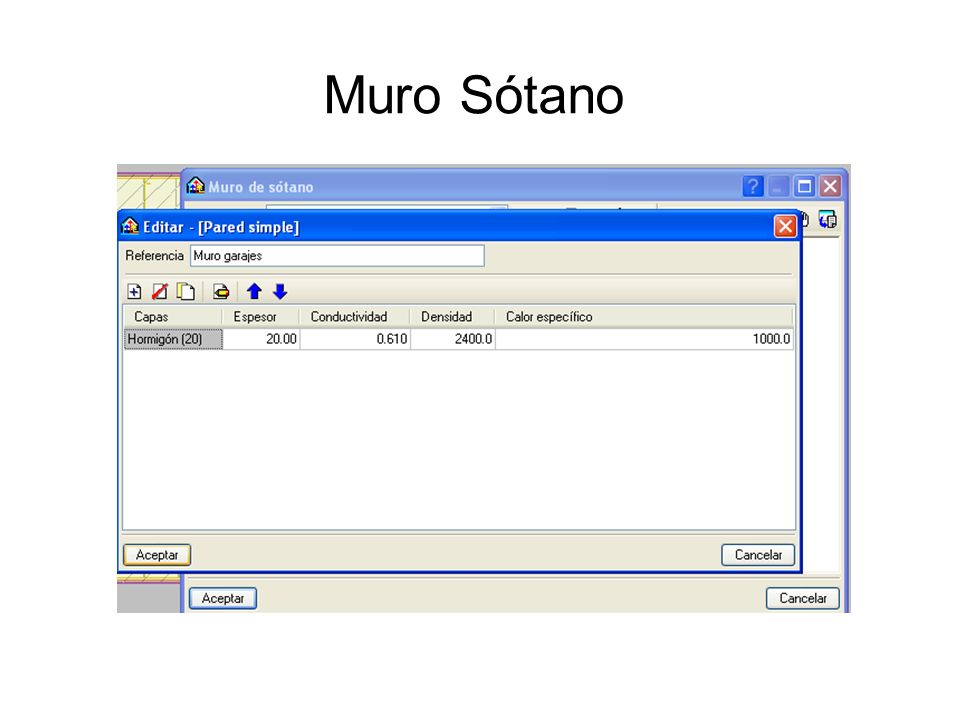

26 Muro Sótano

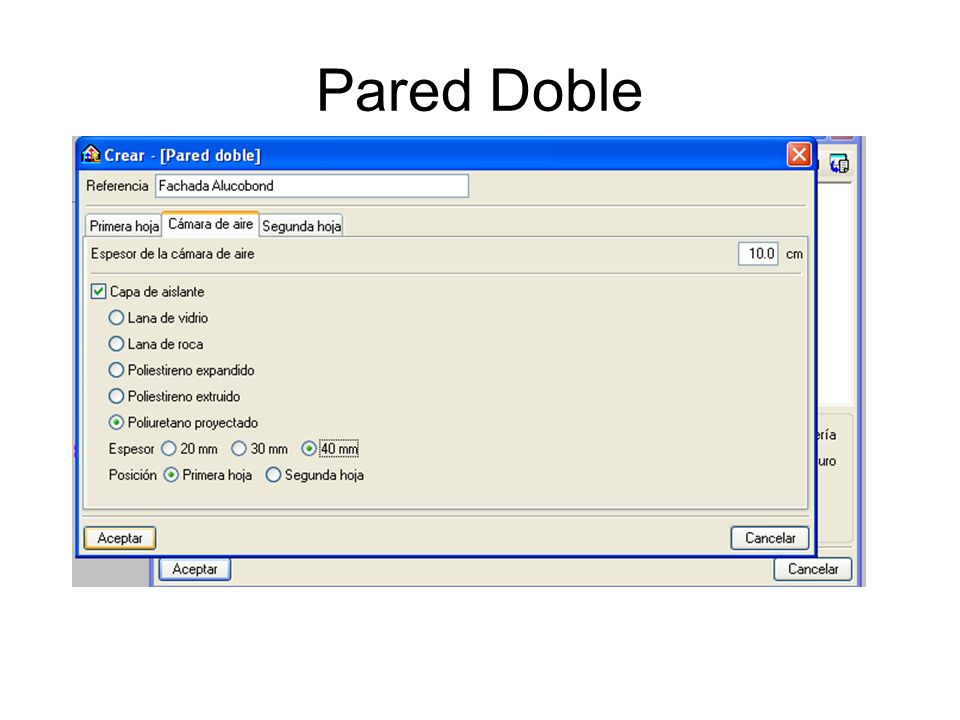

27 Pared Doble

28

29 Forjado entre pisos

30 Azotea Transitable

31 Definición de materiales

32 Ventanas

33 5.-INTRODUCCIÓN RECINTO –Suelo –Techo –Descripción

34 Suelo

35 Techo

36 Descripción

37 6.- EXPORTAR A LIDER Se puede calcular en CYPE, pero no comprueba el cumplimiento de HE1 ni da las fichas justificativas. Clicar sobre el botón en el vértice superior izquierdo. Solo permite la exportación cuando todos los datos hayan sido introducidos.

38 7.-CÁLCULO EN LIDER

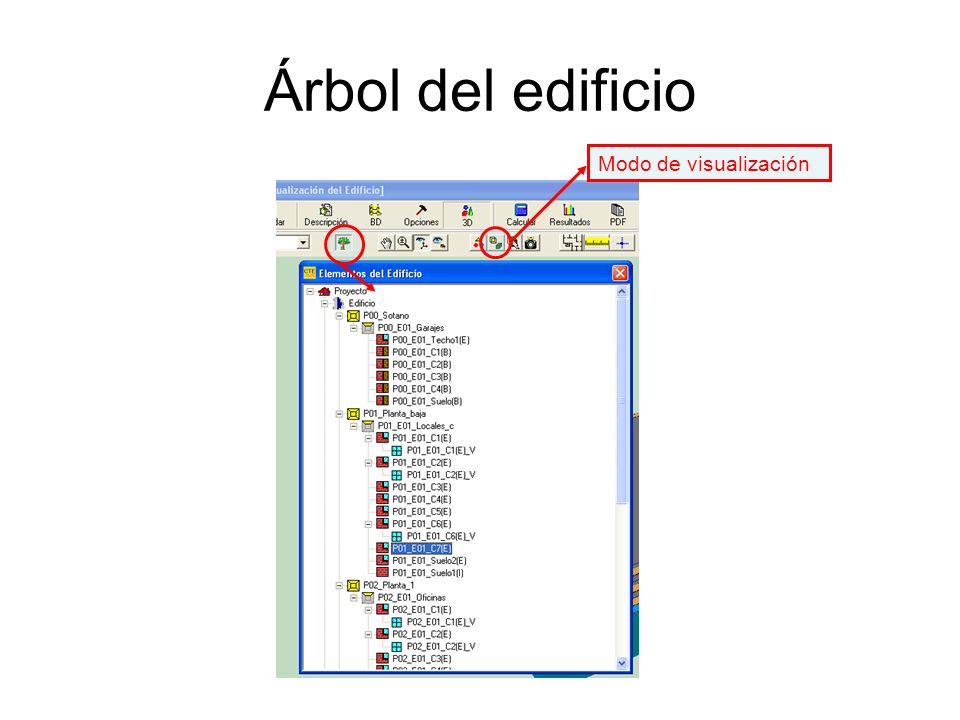

39 Árbol del edificio Modo de visualización

40 Árbol del edificio Sirve para identificar los lugares donde se produce el error. Poner el edificio Poder ver las zonas seleccionadas en el arbol, hay que poner el edificio en transparente. Solo permite la exportación cuando todos los datos hayan sido introducidos.

41 Cálculo A CALENER Ficha justificativa Cálculo

42 Resultados

43 Anejos Ficha justificativa Datos de los materiales HE1

44 Observaciones –Problema Curvas (extrapolar polígono) –Puntos demasiado juntos –Sirve para el resto de las instalaciones (dependiendo de la licencia que se tenga)
