1 CTE - HE Ahorro de Energía. © José Maria Sala Grupo ENEDI - Energética en la Edificación

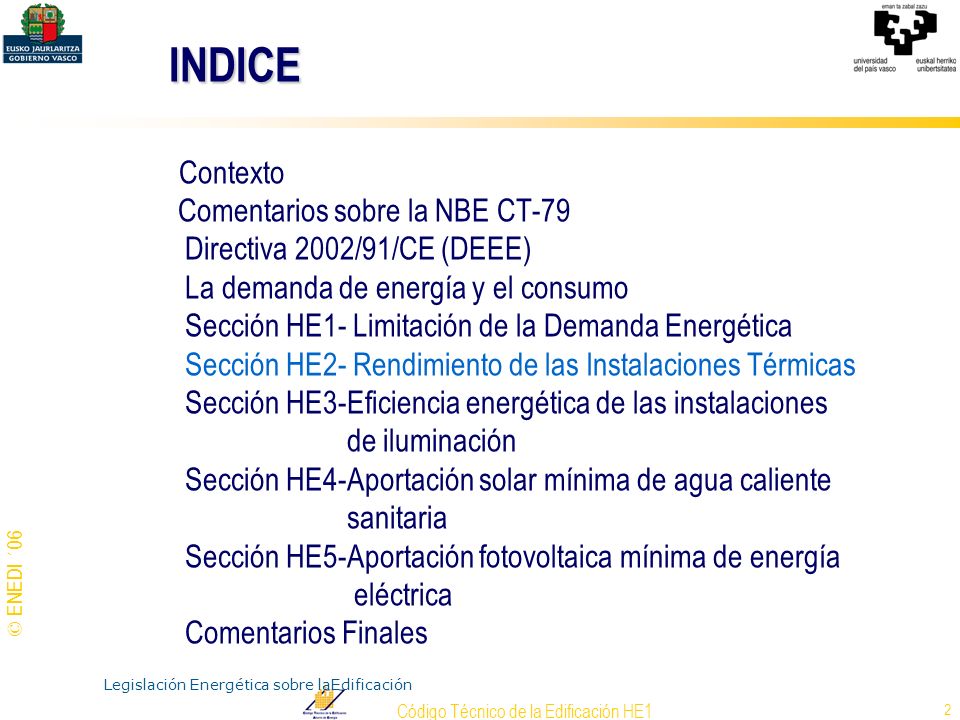

2 © ENEDI ´06 Código Técnico de la Edificación HE1 2 INDICE Contexto – Comentarios sobre la NBE CT-79 – Directiva 2002/91/CE (DEEE) – La demanda de energía y el consumo – Sección HE1- Limitación de la Demanda Energética – Sección HE2- Rendimiento de las Instalaciones Térmicas – Sección HE3-Eficiencia energética de las instalaciones – de iluminación – Sección HE4-Aportación solar mínima de agua caliente – sanitaria – Sección HE5-Aportación fotovoltaica mínima de energía – eléctrica – Comentarios Finales Legislación Energética sobre laEdificación

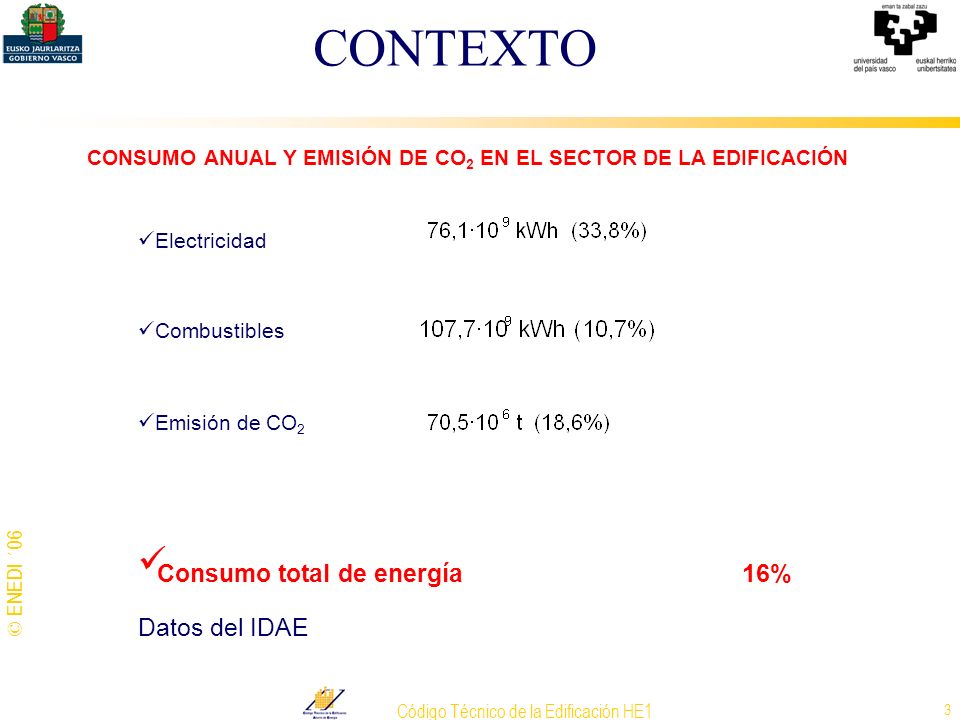

3 © ENEDI ´06 Código Técnico de la Edificación HE1 3 CONSUMO ANUAL Y EMISIÓN DE CO 2 EN EL SECTOR DE LA EDIFICACIÓN Electricidad Combustibles Emisión de CO 2 Consumo total de energía 16% Datos del IDAE CONTEXTO

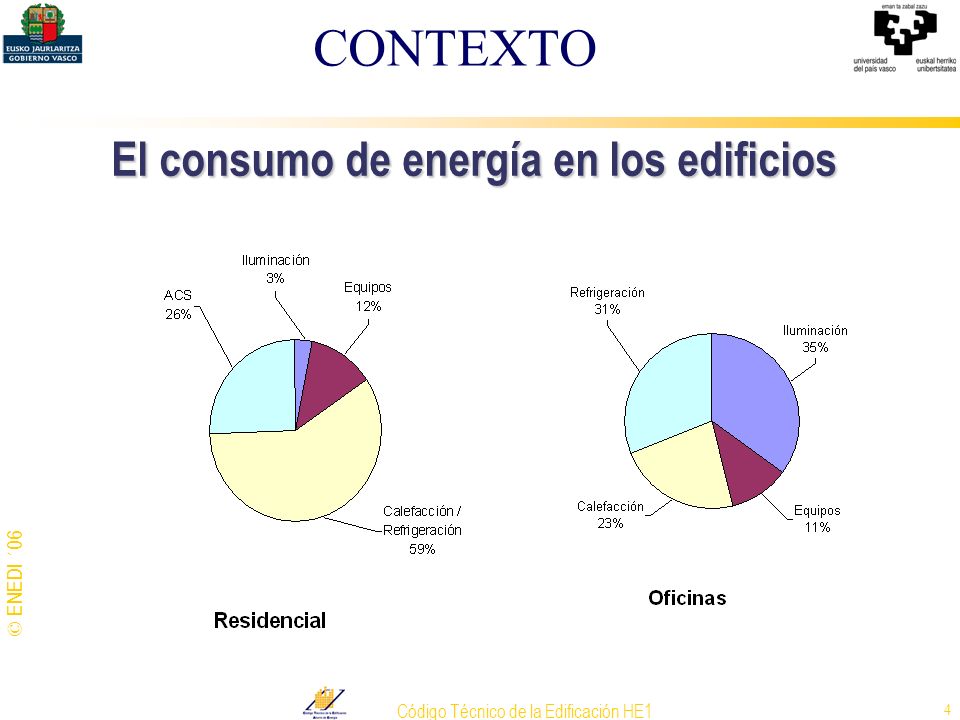

4 © ENEDI ´06 Código Técnico de la Edificación HE1 4 El consumo de energía en los edificios CONTEXTO

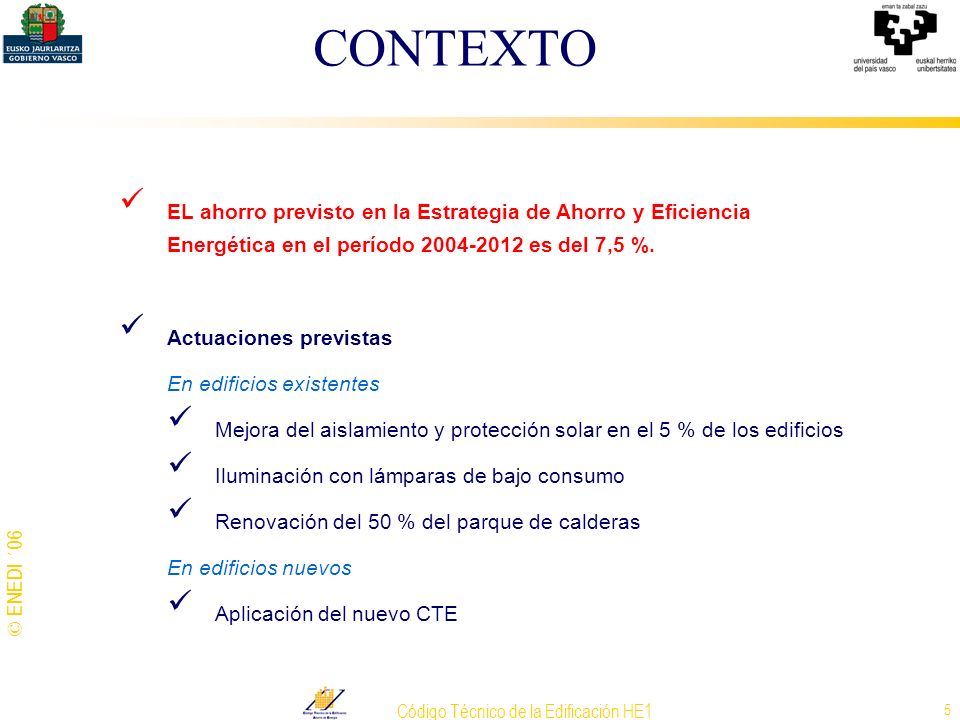

5 © ENEDI ´06 Código Técnico de la Edificación HE1 5 EL ahorro previsto en la Estrategia de Ahorro y Eficiencia Energética en el período es del 7,5 %. Actuaciones previstas En edificios existentes Mejora del aislamiento y protección solar en el 5 % de los edificios Iluminación con lámparas de bajo consumo Renovación del 50 % del parque de calderas En edificios nuevos Aplicación del nuevo CTE CONTEXTO

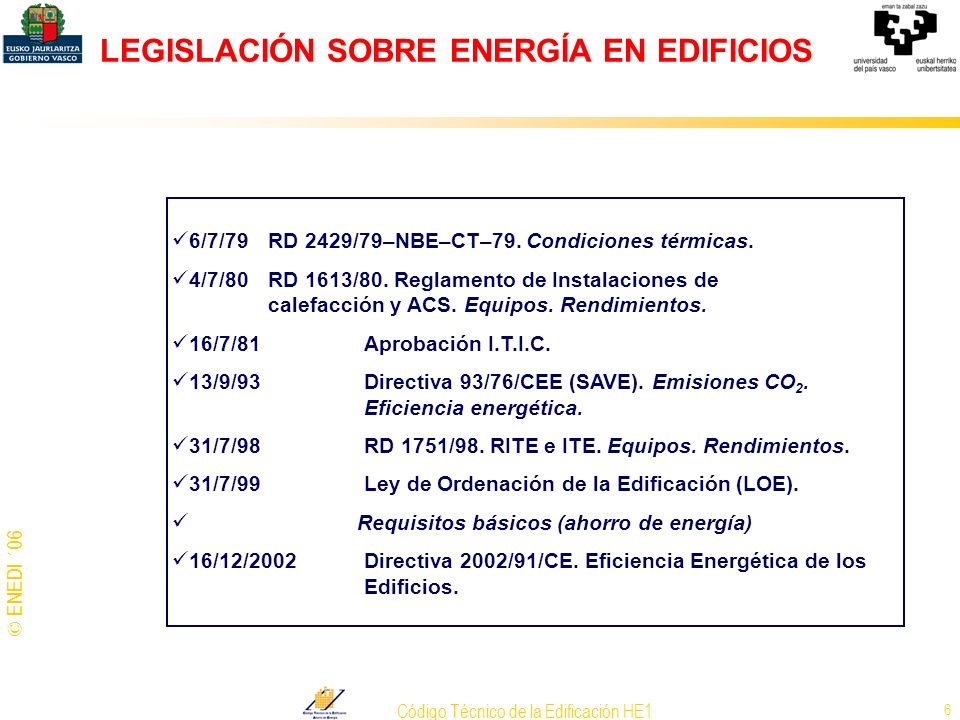

6 © ENEDI ´06 Código Técnico de la Edificación HE1 6 6/7/79RD 2429/79–NBE–CT–79. Condiciones térmicas. 4/7/80RD 1613/80. Reglamento de Instalaciones de calefacción y ACS. Equipos. Rendimientos. 16/7/81Aprobación I.T.I.C. 13/9/93Directiva 93/76/CEE (SAVE). Emisiones CO 2. Eficiencia energética. 31/7/98RD 1751/98. RITE e ITE. Equipos. Rendimientos. 31/7/99Ley de Ordenación de la Edificación (LOE). Requisitos básicos (ahorro de energía) 16/12/2002Directiva 2002/91/CE. Eficiencia Energética de los Edificios. LEGISLACIÓN SOBRE ENERGÍA EN EDIFICIOS

7 © ENEDI ´06 Código Técnico de la Edificación HE1 7 CARACTERÌSTICAS DE LA NBE CT-79 -Es la única normativa que desde 1979 regula la demanda energética de los edificios. -La norma se cumple si el KG del edificio es inferior al límite máximo. El KG límite depende de los GD, de f = S/V y del tipo de energía empleada. Además, los valores de los coeficientes K de los cerramientos están limitados, según el tipo de cerramiento y la zona climática (temperaturas mínimas medias de enero). -Limita solamente la demanda energética para calefacción por transmisión a través de la envolvente ( recomendaciones para limitar las ganancias para P> 50 kW). -Limita la permeabilidad al aire de la carpintería de los huecos( clases A-1 y A-2 ).. -Establece que los cerramientos no deben presentar condensaciones intersticiales ni superficiales (Ti, Hr, Te). COMENTARIOS SOBRE LA NBE CT-79

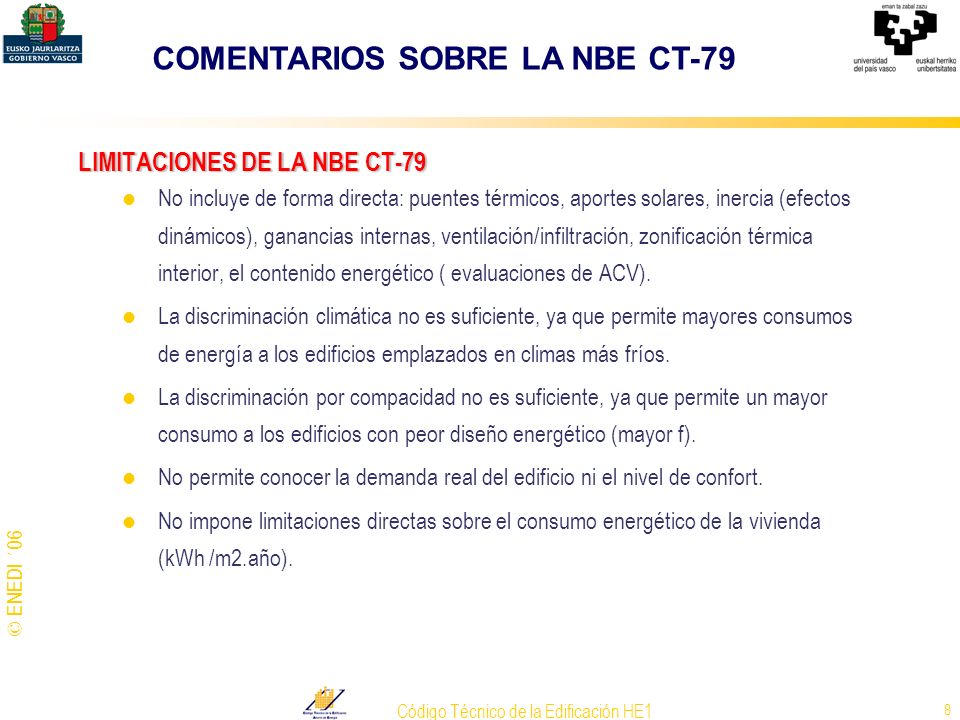

8 © ENEDI ´06 Código Técnico de la Edificación HE1 8 LIMITACIONES DE LA NBE CT-79 No incluye de forma directa: puentes térmicos, aportes solares, inercia (efectos dinámicos), ganancias internas, ventilación/infiltración, zonificación térmica interior, el contenido energético ( evaluaciones de ACV). La discriminación climática no es suficiente, ya que permite mayores consumos de energía a los edificios emplazados en climas más fríos. La discriminación por compacidad no es suficiente, ya que permite un mayor consumo a los edificios con peor diseño energético (mayor f). No permite conocer la demanda real del edificio ni el nivel de confort. No impone limitaciones directas sobre el consumo energético de la vivienda (kWh /m2.año). COMENTARIOS SOBRE LA NBE CT-79

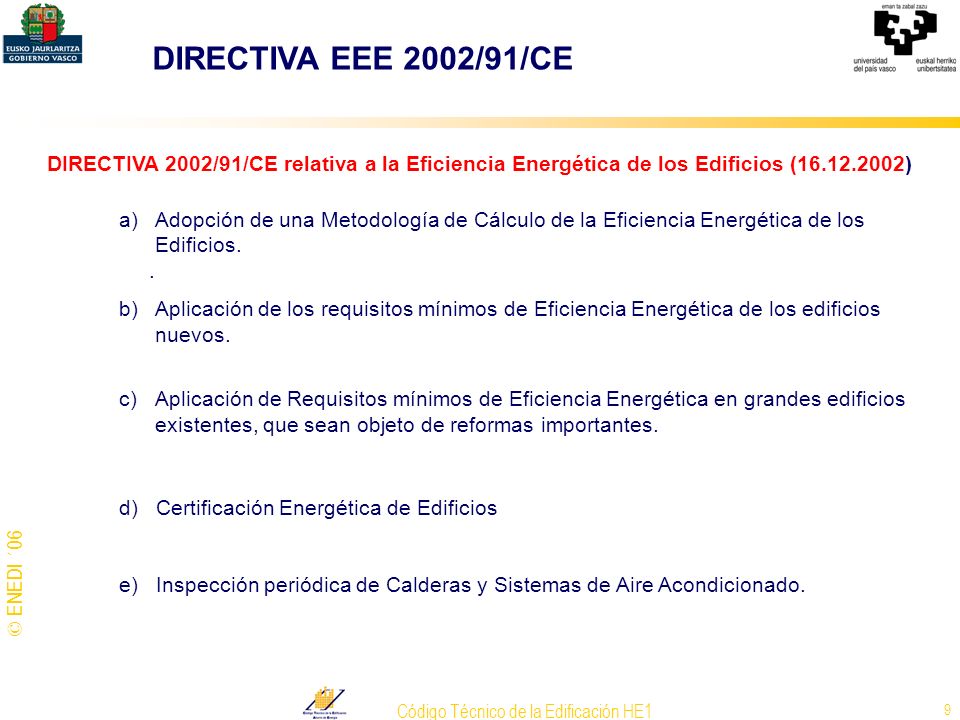

9 © ENEDI ´06 Código Técnico de la Edificación HE1 9 DIRECTIVA 2002/91/CE relativa a la Eficiencia Energética de los Edificios ( ) a)Adopción de una Metodología de Cálculo de la Eficiencia Energética de los Edificios.. b)Aplicación de los requisitos mínimos de Eficiencia Energética de los edificios nuevos. c)Aplicación de Requisitos mínimos de Eficiencia Energética en grandes edificios existentes, que sean objeto de reformas importantes. d) Certificación Energética de Edificios e) Inspección periódica de Calderas y Sistemas de Aire Acondicionado. DIRECTIVA EEE 2002/91/CE

10 © ENEDI ´06 Código Técnico de la Edificación HE1 10 DEEE (Objetivos vs. Instrumentos) OBJETIVOS El endurecimiento progresivo de la reglamentación sobre calidad térmica de los edificios de nueva planta La promoción de edificios de nueva planta con alta eficiencia energética Identificación de medidas de mejora de la eficiencia energética en edificios existentes dentro de un contexto de viabilidad técnica y económica. INSTRUMENTOS Requisitos mínimos de eficiencia energética de los edificios nuevos Certificación energética de edificios. Inspección periódica de calderas y sistemas de aire acondicionado de edificios DIRECTIVA EEE 2002/91/CE

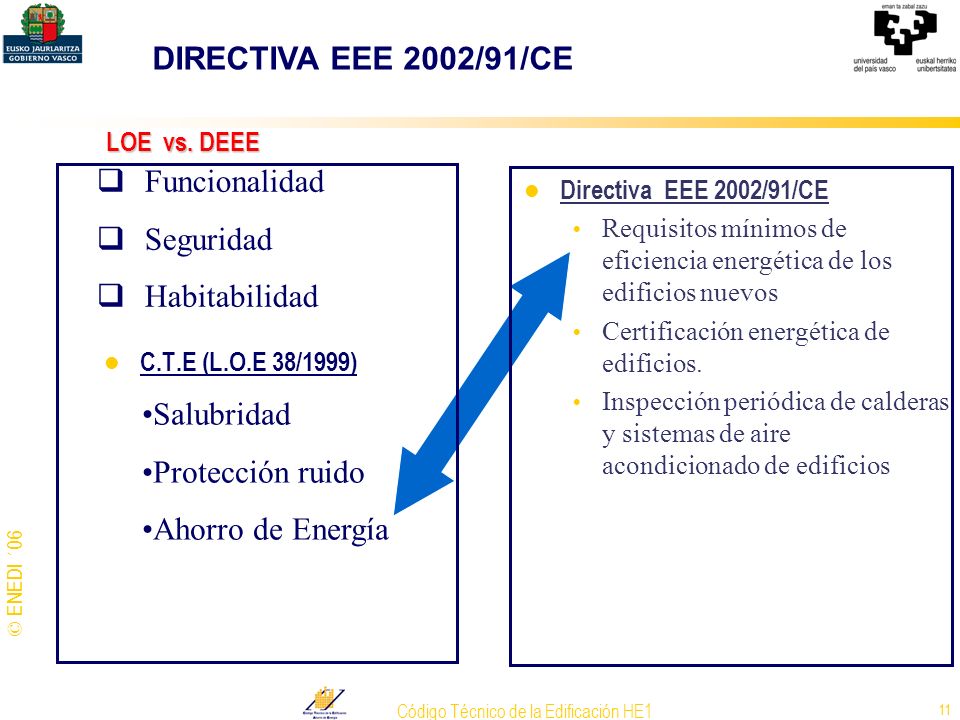

11 © ENEDI ´06 Código Técnico de la Edificación HE1 11 LOE vs. DEEE C.T.E (L.O.E 38/1999) Directiva EEE 2002/91/CE Requisitos mínimos de eficiencia energética de los edificios nuevos Certificación energética de edificios. Inspección periódica de calderas y sistemas de aire acondicionado de edificios Funcionalidad Seguridad Habitabilidad Salubridad Protección ruido Ahorro de Energía DIRECTIVA EEE 2002/91/CE

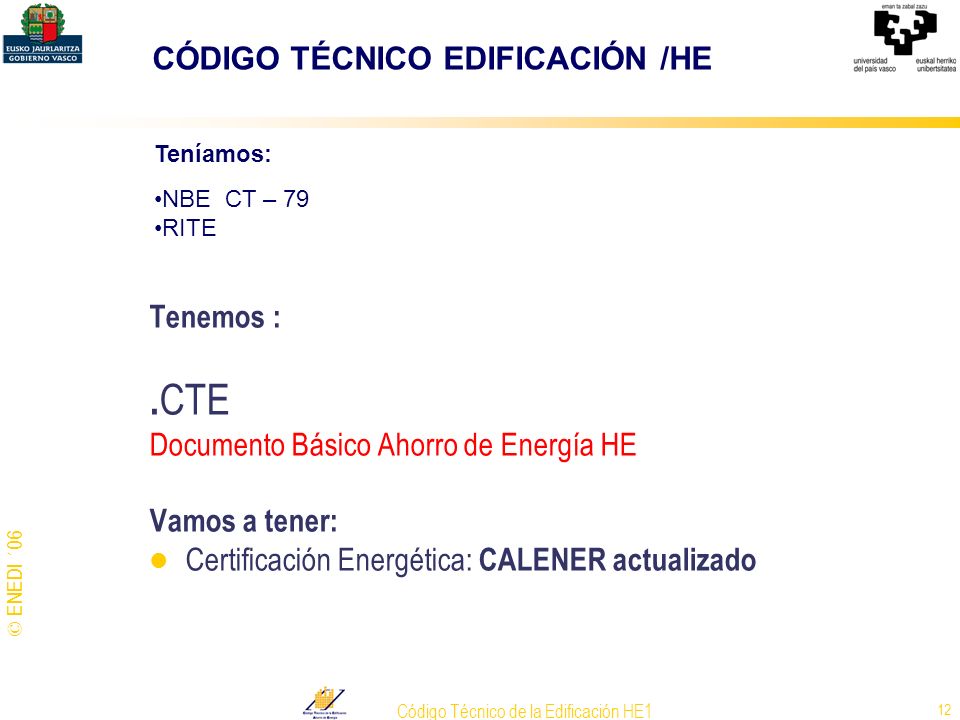

12 © ENEDI ´06 Código Técnico de la Edificación HE1 12 Tenemos :. CTE Documento Básico Ahorro de Energía HE Vamos a tener: Certificación Energética: CALENER actualizado Teníamos: NBE CT – 79 RITE CÓDIGO TÉCNICO EDIFICACIÓN /HE

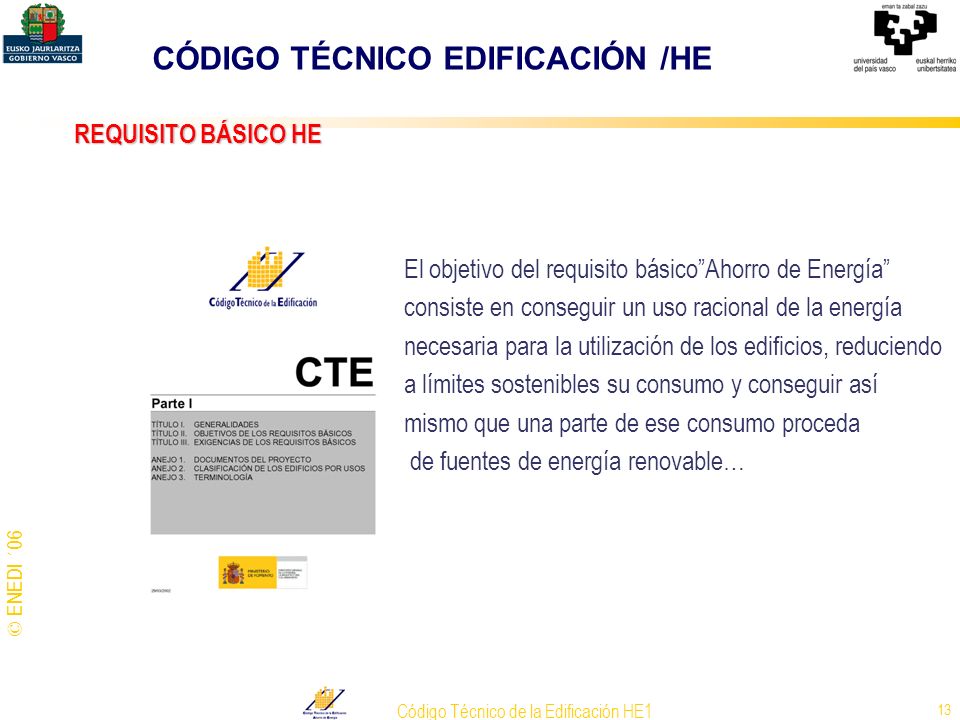

13 © ENEDI ´06 Código Técnico de la Edificación HE1 13 REQUISITO BÁSICO HE El objetivo del requisito básicoAhorro de Energía consiste en conseguir un uso racional de la energía necesaria para la utilización de los edificios, reduciendo a límites sostenibles su consumo y conseguir así mismo que una parte de ese consumo proceda de fuentes de energía renovable… CÓDIGO TÉCNICO EDIFICACIÓN /HE

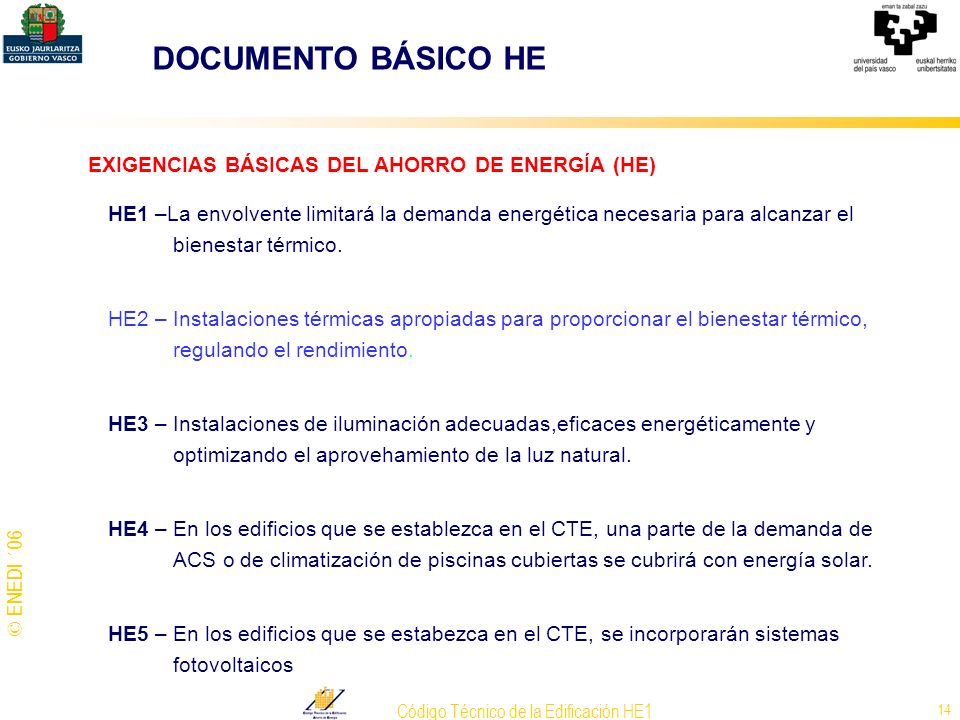

14 © ENEDI ´06 Código Técnico de la Edificación HE1 14 EXIGENCIAS BÁSICAS DEL AHORRO DE ENERGÍA (HE) HE1 –La envolvente limitará la demanda energética necesaria para alcanzar el bienestar térmico. HE2 – Instalaciones térmicas apropiadas para proporcionar el bienestar térmico, regulando el rendimiento. HE3 – Instalaciones de iluminación adecuadas,eficaces energéticamente y optimizando el aprovehamiento de la luz natural. HE4 – En los edificios que se establezca en el CTE, una parte de la demanda de ACS o de climatización de piscinas cubiertas se cubrirá con energía solar. HE5 – En los edificios que se estabezca en el CTE, se incorporarán sistemas fotovoltaicos DOCUMENTO BÁSICO HE

15 © ENEDI ´06 Código Técnico de la Edificación HE1 15 De una manera espontánea el edificio no alcanza las condiciones interiores de confort. La demanda energética es la energía necesaria para mantener en el interior del edificio las condiciones de confort, en función del uso y de la zona climática en que se ubique. Se compone de la demanda de calefacción y de la de refrigeración. LA DEMANDA DE ENERGÍA DEMANDA Y CONSUMO DE ENERGÍA

16 © ENEDI ´06 Código Técnico de la Edificación HE1 16 EN INVIERNO: DEMANDA = PÉRDIDAS – GANANCIAS Limitar pérdidas (aislamiento) Limitar pérdidas (aislamiento) Promover ganancias (orientación ventanas, inercia) Promover ganancias (orientación ventanas, inercia) EN VERANO: DEMANDA = GANANCIAS – PÉRDIDAS Limitar ganancias (control solar, modulación) Limitar ganancias (control solar, modulación) Promover pérdidas (ventilación) Promover pérdidas (ventilación) ESTRATEGIA GENERAL LIMITACIÓN DE LA DEMANDA DEMANDA Y CONSUMO DE ENERGÍA

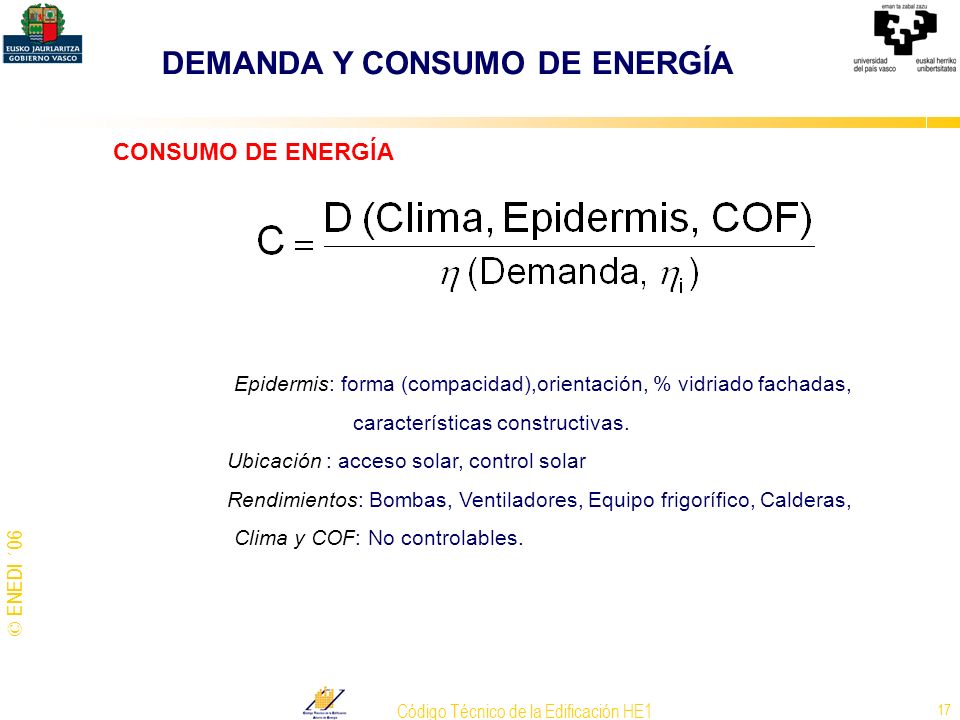

17 © ENEDI ´06 Código Técnico de la Edificación HE1 17 CONSUMO DE ENERGÍA Epidermis: forma (compacidad),orientación, % vidriado fachadas, características constructivas. Ubicación : acceso solar, control solar Rendimientos: Bombas, Ventiladores, Equipo frigorífico, Calderas, Clima y COF: No controlables. DEMANDA Y CONSUMO DE ENERGÍA

18 © ENEDI ´06 Código Técnico de la Edificación HE1 18 RENDIMIENTOS DE EQUIPOS,SISTEMAS Y SUBSISTEMAS Equipos de elevado rendimiento no garantizan un sistema de rendimiento total elevado El modo en que los subsistemas están interconectados determina el rendimiento global Ejemplo: Sistema de calefacción η T = η C η Tp η E η R Rendimiento instantáneo y medio estacional. DEMANDA Y CONSUMO DE ENERGÍA

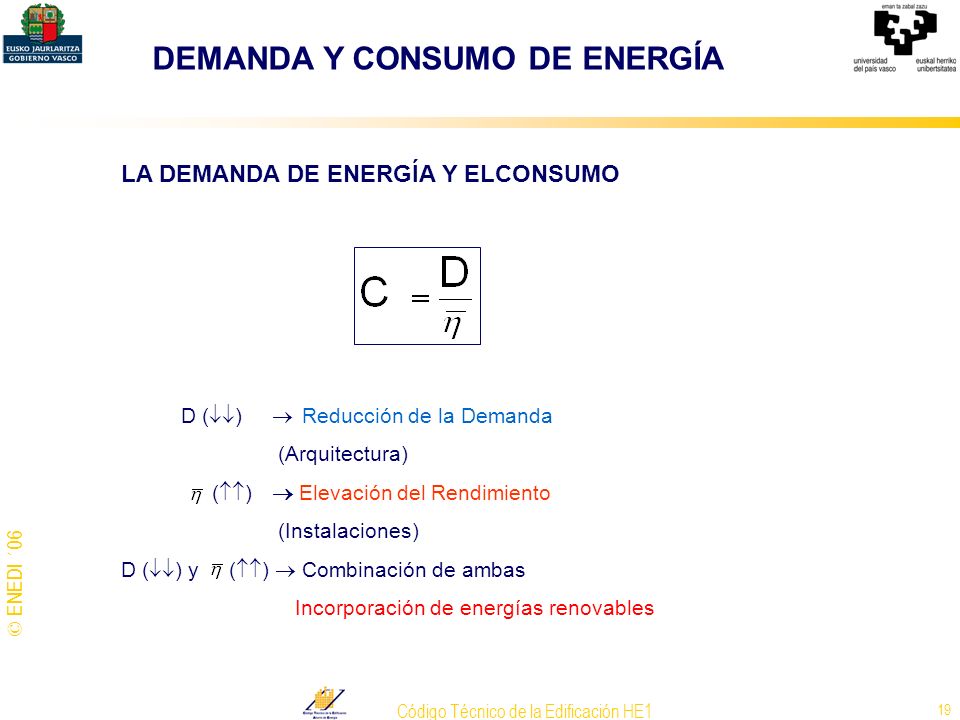

19 © ENEDI ´06 Código Técnico de la Edificación HE1 19 LA DEMANDA DE ENERGÍA Y ELCONSUMO D ( ) Reducción de la Demanda (Arquitectura) ( ) Elevación del Rendimiento (Instalaciones) D ( ) y ( ) Combinación de ambas Incorporación de energías renovables DEMANDA Y CONSUMO DE ENERGÍA

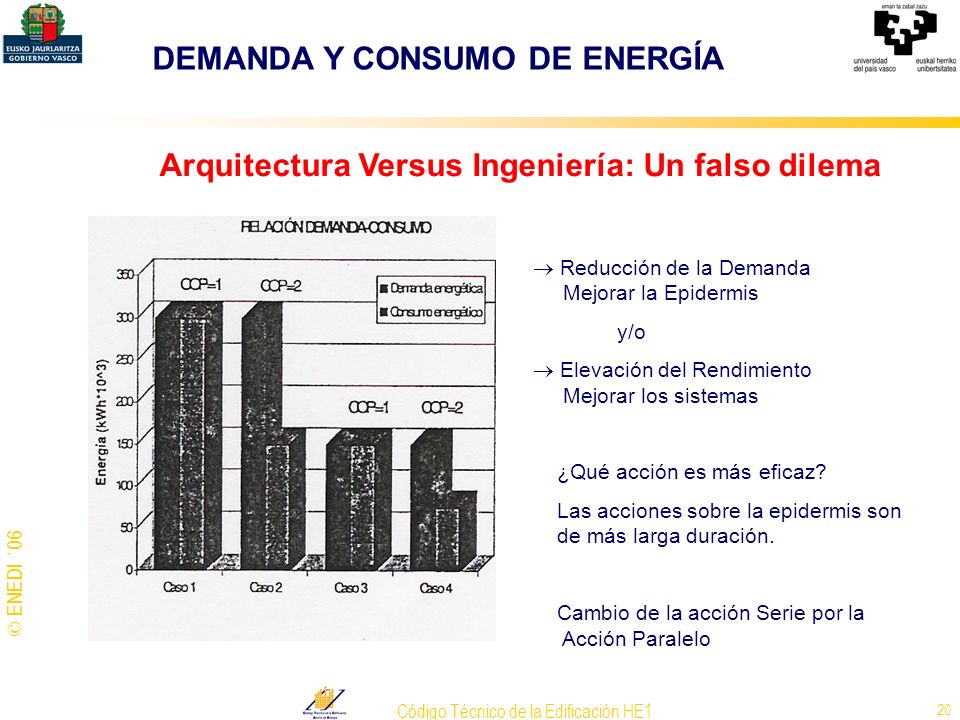

20 © ENEDI ´06 Código Técnico de la Edificación HE1 20 Arquitectura Versus Ingeniería: Un falso dilema Reducción de la Demanda Mejorar la Epidermis y/o Elevación del Rendimiento Mejorar los sistemas ¿Qué acción es más eficaz? Las acciones sobre la epidermis son de más larga duración. Cambio de la acción Serie por la Acción Paralelo DEMANDA Y CONSUMO DE ENERGÍA

21 © ENEDI ´06 Código Técnico de la Edificación HE1 21 JERARQUIZACIÓN DE PRESCRIPCIONES NORMATIVAS Nivel 0 Nivel 1 Nivel 2 CTE Consumo Total Calefacción Refrigeración Agua Caliente Sanitaria Iluminación Uso general electricidad Demanda Rendimiento Demanda Rendimiento Cont. Solar Rendimiento Cont. solar Rendimiento Cont. Solar HE1 HE2 HE1 HE2 HE4 HE2 HE5 HE3 HE5

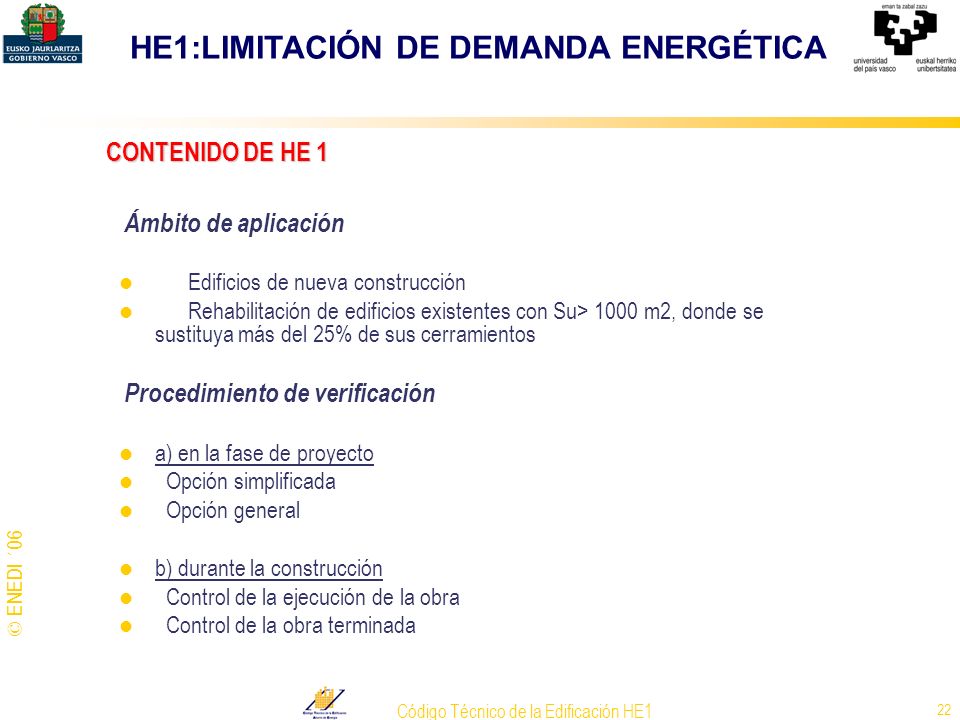

22 © ENEDI ´06 Código Técnico de la Edificación HE1 22 CONTENIDO DE HE 1 Ámbito de aplicación Edificios de nueva construcción Rehabilitación de edificios existentes con Su> 1000 m2, donde se sustituya más del 25% de sus cerramientos Procedimiento de verificación a) en la fase de proyecto Opción simplificada Opción general b) durante la construcción Control de la ejecución de la obra Control de la obra terminada HE1:LIMITACIÓN DE DEMANDA ENERGÉTICA

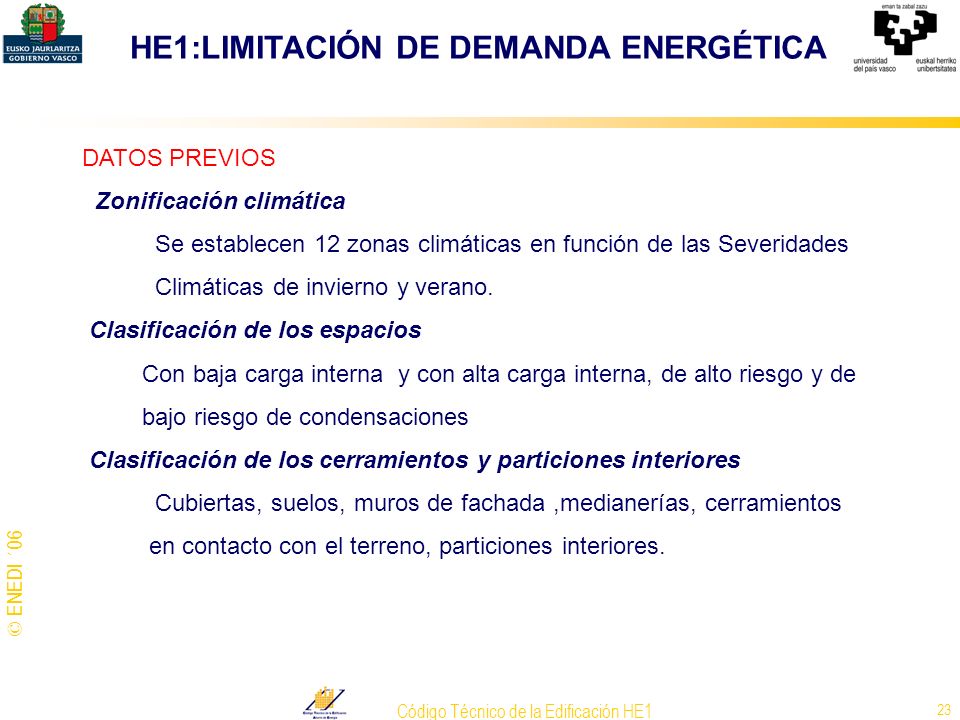

23 © ENEDI ´06 Código Técnico de la Edificación HE1 23 DATOS PREVIOS Zonificación climática Se establecen 12 zonas climáticas en función de las Severidades Climáticas de invierno y verano. Clasificación de los espacios Con baja carga interna y con alta carga interna, de alto riesgo y de bajo riesgo de condensaciones Clasificación de los cerramientos y particiones interiores Cubiertas, suelos, muros de fachada,medianerías, cerramientos en contacto con el terreno, particiones interiores. HE1:LIMITACIÓN DE DEMANDA ENERGÉTICA

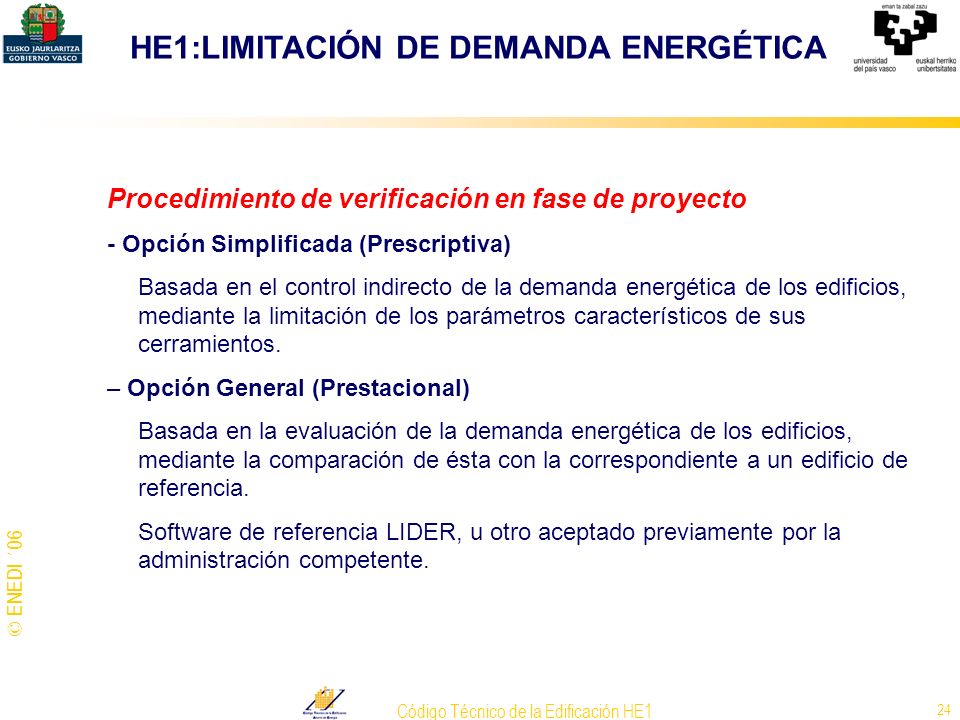

24 © ENEDI ´06 Código Técnico de la Edificación HE1 24 Procedimiento de verificación en fase de proyecto - Opción Simplificada (Prescriptiva) Basada en el control indirecto de la demanda energética de los edificios, mediante la limitación de los parámetros característicos de sus cerramientos. – Opción General (Prestacional) Basada en la evaluación de la demanda energética de los edificios, mediante la comparación de ésta con la correspondiente a un edificio de referencia. Software de referencia LIDER, u otro aceptado previamente por la administración competente. HE1:LIMITACIÓN DE DEMANDA ENERGÉTICA

25 © ENEDI ´06 Código Técnico de la Edificación HE1 25 Opción simplificada Aplicación de la opción – El porcentaje de huecos de cada fachada <60% de su superficie(<10%) – El porcentaje de lucernarios <5% de la superficie total de la cubierta. -- Excluidos edificios con cerramientos no convencionales. Comprobación de la limitación de la demanda energética -Las U de los cerramientos y particiones interiores serán menores que unos valores límite, dependiendo de las zonas climáticas. -La Um de muros de fachada y de cerramientos en contacto con el terreno, de suelos, de cubiertas y de huecos, menores que sus respectivos valores límite. -El Fm de lucernarios y el Fm de huecos menores que sus respectivos valores límite. HE1:LIMITACIÓN DE DEMANDA ENERGÉTICA

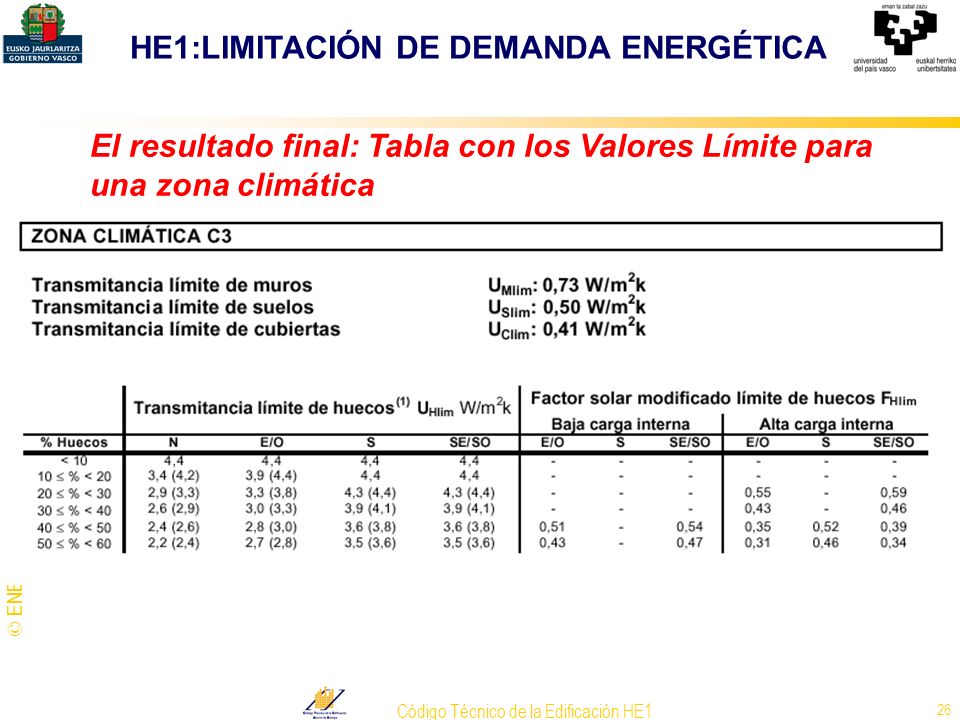

26 © ENEDI ´06 Código Técnico de la Edificación HE1 26 El resultado final: Tabla con los Valores Límite para una zona climática HE1:LIMITACIÓN DE DEMANDA ENERGÉTICA

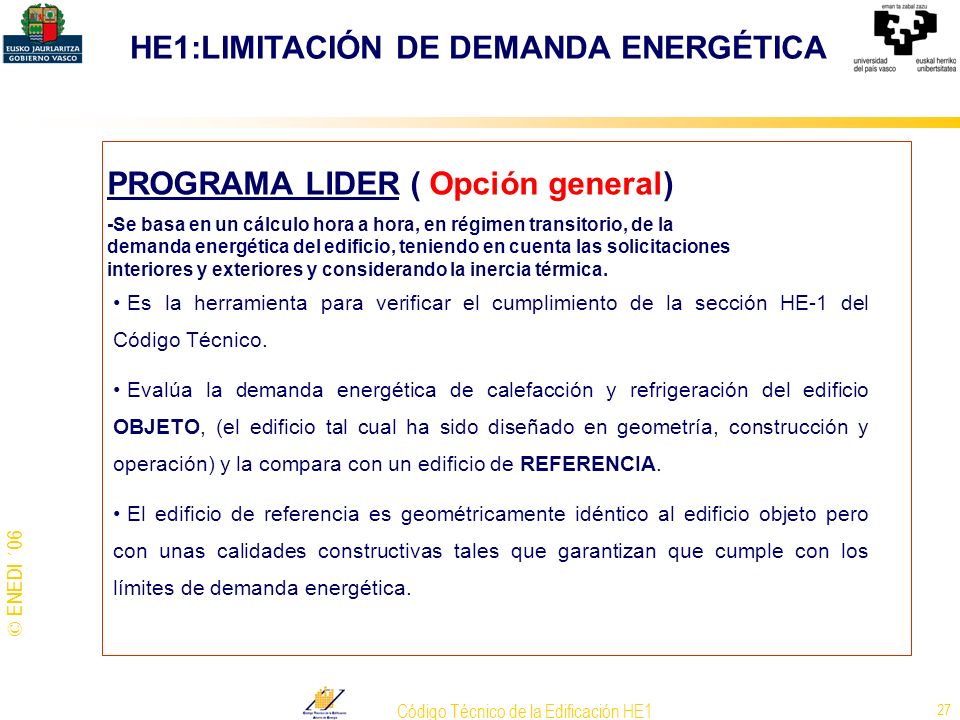

27 © ENEDI ´06 Código Técnico de la Edificación HE1 27 PROGRAMA LIDER ( Opción general) -Se basa en un cálculo hora a hora, en régimen transitorio, de la demanda energética del edificio, teniendo en cuenta las solicitaciones interiores y exteriores y considerando la inercia térmica. Es la herramienta para verificar el cumplimiento de la sección HE-1 del Código Técnico. Evalúa la demanda energética de calefacción y refrigeración del edificio OBJETO, (el edificio tal cual ha sido diseñado en geometría, construcción y operación) y la compara con un edificio de REFERENCIA. El edificio de referencia es geométricamente idéntico al edificio objeto pero con unas calidades constructivas tales que garantizan que cumple con los límites de demanda energética. HE1:LIMITACIÓN DE DEMANDA ENERGÉTICA

28 © ENEDI ´06 Código Técnico de la Edificación HE1 28 CUMPLIMIENTO DEL REQUISITO DE LA DEMANDA HE1:LIMITACIÓN DE DEMANDA ENERGÉTICA Valores límites de cubiertas, suelos y fachadas Requerimientos básicos Cumple Código Técnico ¿Cumple todos? ¿DEO

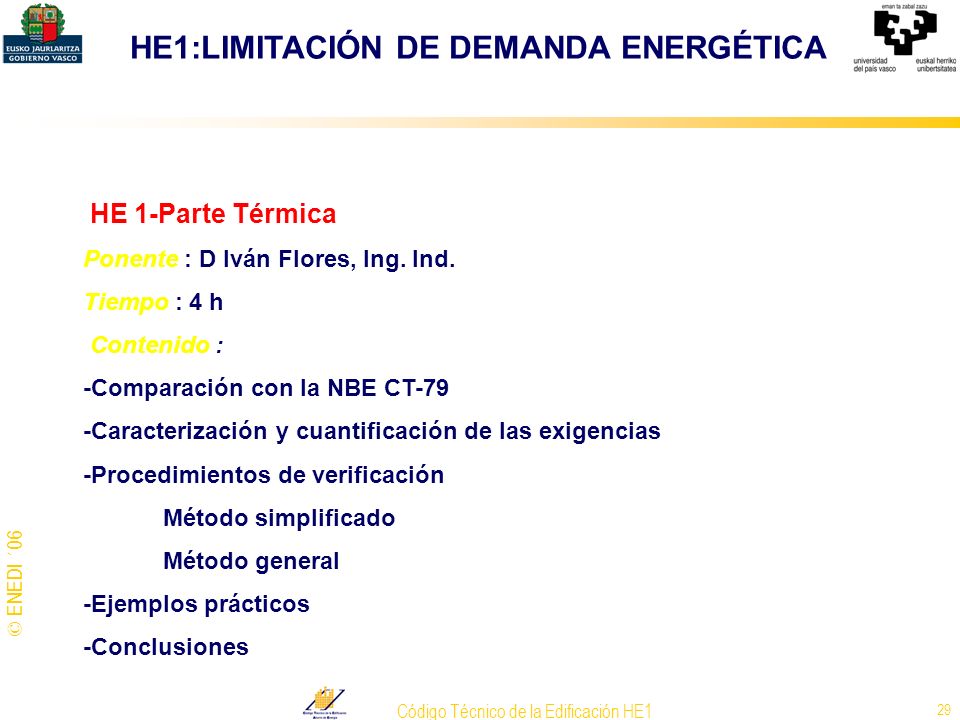

29 © ENEDI ´06 Código Técnico de la Edificación HE1 29 HE 1-Parte Térmica Ponente : D Iván Flores, Ing. Ind. Tiempo : 4 h Contenido : -Comparación con la NBE CT-79 -Caracterización y cuantificación de las exigencias -Procedimientos de verificación Método simplificado Método general -Ejemplos prácticos -Conclusiones HE1:LIMITACIÓN DE DEMANDA ENERGÉTICA

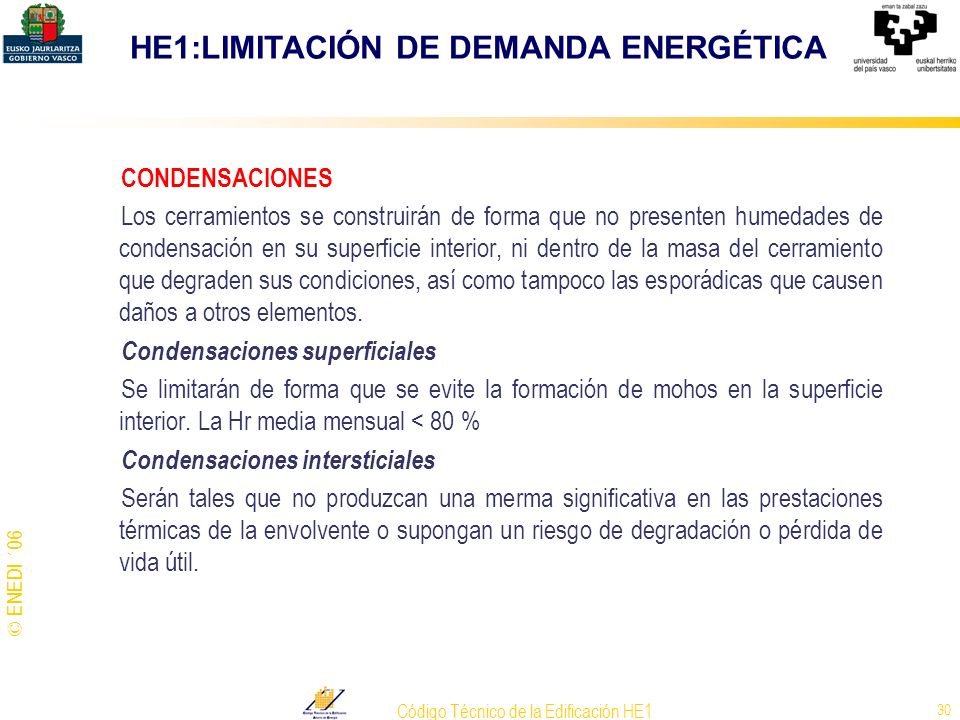

30 © ENEDI ´06 Código Técnico de la Edificación HE1 30 CONDENSACIONES Los cerramientos se construirán de forma que no presenten humedades de condensación en su superficie interior, ni dentro de la masa del cerramiento que degraden sus condiciones, así como tampoco las esporádicas que causen daños a otros elementos. Condensaciones superficiales Se limitarán de forma que se evite la formación de mohos en la superficie interior. La Hr media mensual < 80 % Condensaciones intersticiales Serán tales que no produzcan una merma significativa en las prestaciones térmicas de la envolvente o supongan un riesgo de degradación o pérdida de vida útil. HE1:LIMITACIÓN DE DEMANDA ENERGÉTICA

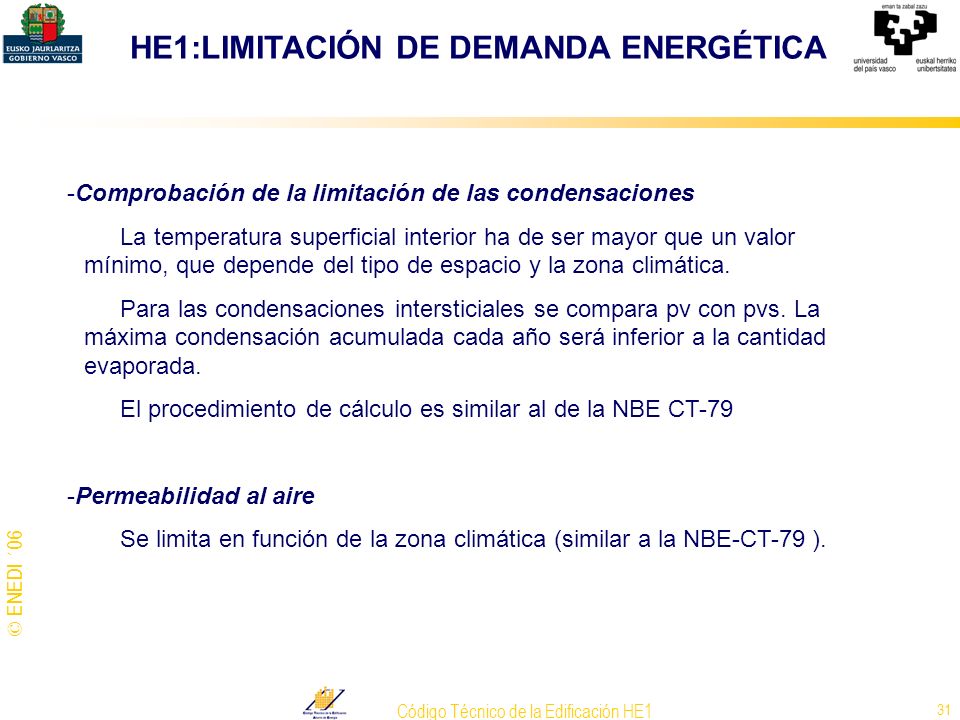

31 © ENEDI ´06 Código Técnico de la Edificación HE1 31 -Comprobación de la limitación de las condensaciones La temperatura superficial interior ha de ser mayor que un valor mínimo, que depende del tipo de espacio y la zona climática. Para las condensaciones intersticiales se compara pv con pvs. La máxima condensación acumulada cada año será inferior a la cantidad evaporada. El procedimiento de cálculo es similar al de la NBE CT-79 -Permeabilidad al aire Se limita en función de la zona climática (similar a la NBE-CT-79 ). HE1:LIMITACIÓN DE DEMANDA ENERGÉTICA

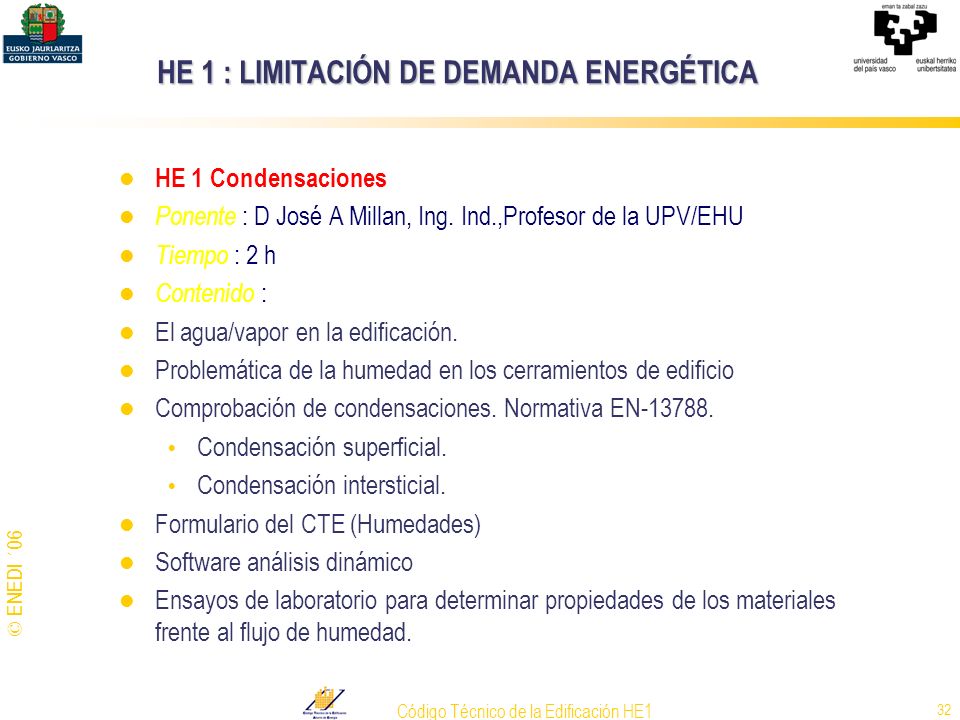

32 © ENEDI ´06 Código Técnico de la Edificación HE1 32 HE 1 : LIMITACIÓN DE DEMANDA ENERGÉTICA HE 1 Condensaciones Ponente : D José A Millan, Ing. Ind.,Profesor de la UPV/EHU Tiempo : 2 h Contenido : El agua/vapor en la edificación. Problemática de la humedad en los cerramientos de edificio Comprobación de condensaciones. Normativa EN Condensación superficial. Condensación intersticial. Formulario del CTE (Humedades) Software análisis dinámico Ensayos de laboratorio para determinar propiedades de los materiales frente al flujo de humedad.

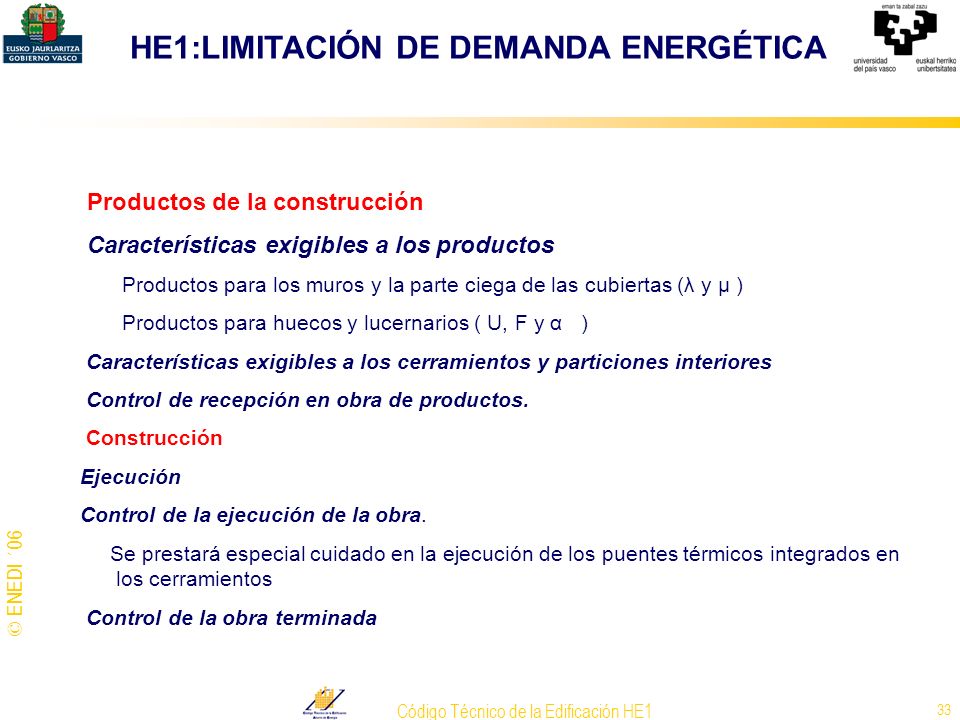

33 © ENEDI ´06 Código Técnico de la Edificación HE1 33 Productos de la construcción Características exigibles a los productos Productos para los muros y la parte ciega de las cubiertas (λ y µ ) Productos para huecos y lucernarios ( U, F y α ) Características exigibles a los cerramientos y particiones interiores Control de recepción en obra de productos. Construcción Ejecución Control de la ejecución de la obra. Se prestará especial cuidado en la ejecución de los puentes térmicos integrados en los cerramientos Control de la obra terminada HE1:LIMITACIÓN DE DEMANDA ENERGÉTICA

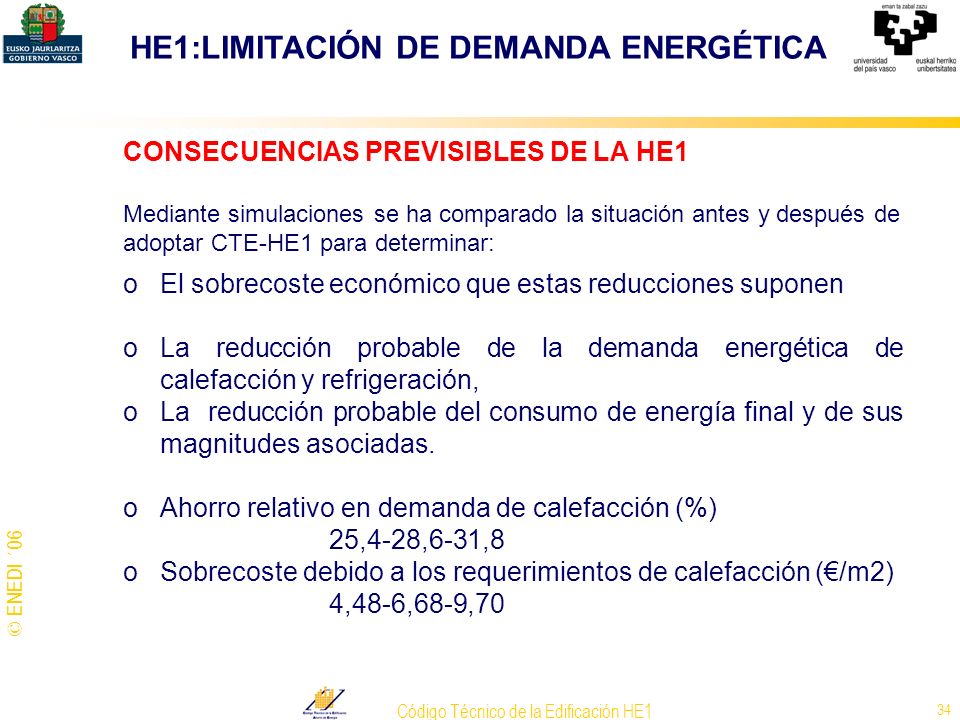

34 © ENEDI ´06 Código Técnico de la Edificación HE1 34 CONSECUENCIAS PREVISIBLES DE LA HE1 Mediante simulaciones se ha comparado la situación antes y después de adoptar CTE-HE1 para determinar: oEl sobrecoste económico que estas reducciones suponen oLa reducción probable de la demanda energética de calefacción y refrigeración, oLa reducción probable del consumo de energía final y de sus magnitudes asociadas. oAhorro relativo en demanda de calefacción (%) 25,4-28,6-31,8 oSobrecoste debido a los requerimientos de calefacción (/m2) 4,48-6,68-9,70 HE1:LIMITACIÓN DE DEMANDA ENERGÉTICA

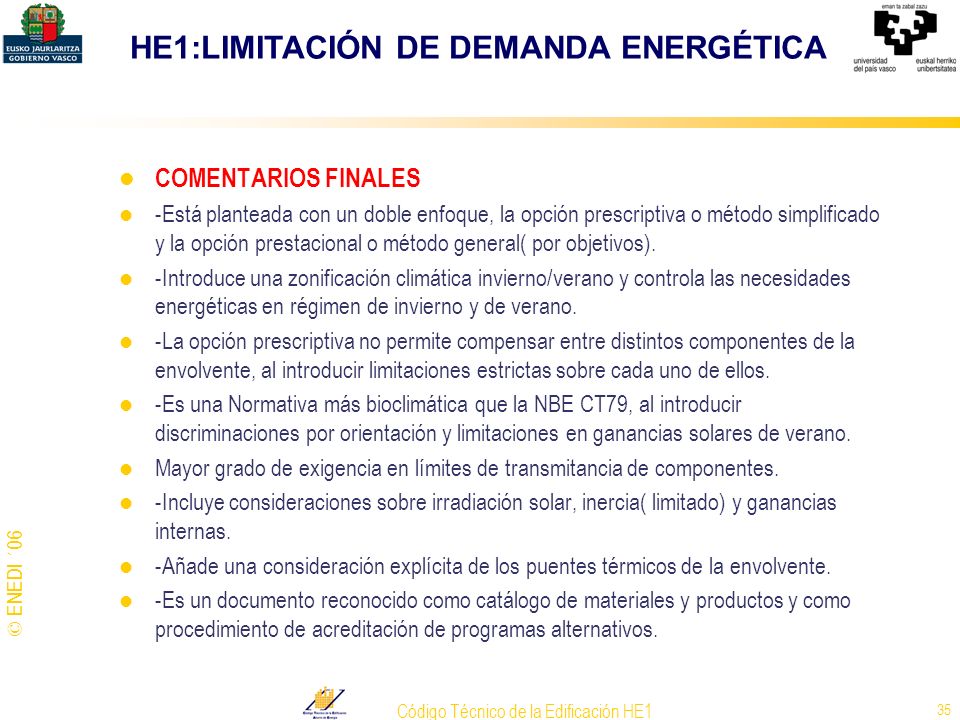

35 © ENEDI ´06 Código Técnico de la Edificación HE1 35 COMENTARIOS FINALES -Está planteada con un doble enfoque, la opción prescriptiva o método simplificado y la opción prestacional o método general( por objetivos). -Introduce una zonificación climática invierno/verano y controla las necesidades energéticas en régimen de invierno y de verano. -La opción prescriptiva no permite compensar entre distintos componentes de la envolvente, al introducir limitaciones estrictas sobre cada uno de ellos. -Es una Normativa más bioclimática que la NBE CT79, al introducir discriminaciones por orientación y limitaciones en ganancias solares de verano. Mayor grado de exigencia en límites de transmitancia de componentes. -Incluye consideraciones sobre irradiación solar, inercia( limitado) y ganancias internas. -Añade una consideración explícita de los puentes térmicos de la envolvente. -Es un documento reconocido como catálogo de materiales y productos y como procedimiento de acreditación de programas alternativos. HE1:LIMITACIÓN DE DEMANDA ENERGÉTICA

36 © ENEDI ´06 Código Técnico de la Edificación HE1 36 (Pendiente de aprobación) Los requisitos mínimos de estas instalaciones se desarrollen en el Real Decreto de Revisión del RITE. La revisión del RITE viene impuesta por la LOE, el CTE, la Directiva 2002/91/CE, el Plan de Fomento de las Energías Renovables en España ( ) y la Estrategia de Ahorro y Eficiencia Energética en España ( ). El nuevo RITE se plantea con un enfoque por prestaciones, frente a las tradicionales reglamentos prescriptivos, lo que supone una mayor apertura a la innovación. Se ordena en dos partes: a)Parte I, Disposiciones Generales. Contienen las disposiciones generales y las exigencias técnicas que deben cumplir las instalaciones térmicas para satisfacer el requisito de eficiencia energética. b)Parte II, Instrucciones Técnicas, que contiene las especificaciones para el cumplimiento de las exigencias técnicas. Las exigencias técnicas afectan a todas las fases: proyecto, ejecución, mantenimiento y utilización. HE2: RENDIMIENTO DE LAS INSTALACIONES TÉRMICAS

37 © ENEDI ´06 Código Técnico de la Edificación HE1 37 CONTENIDO DE HE 3 Exigencia básica HE 3 Los edificios dispondrán de instalaciones de iluminación adecuadas a las necesidades de sus usuarios, eficaces energéticamente,con un sistema de control para ajustar el encendido a la ocupación real de la zona y con un sistema de regulación que optimice el aprovechamiento de la luz natural. Ámbito de aplicación a) edificios de nueva construcción b) rehabilitación de edificios existentes con Su>1.000 m2 si se rehabilita más del 25 % de la superficie iluminada c) en los edificios excluidos se debe justificar las medidas de ahorro de energía. HE 3· EFICIENCIA ENERGÉTICA DE LAS INSTALACIONES DE ILUMINACIÓN

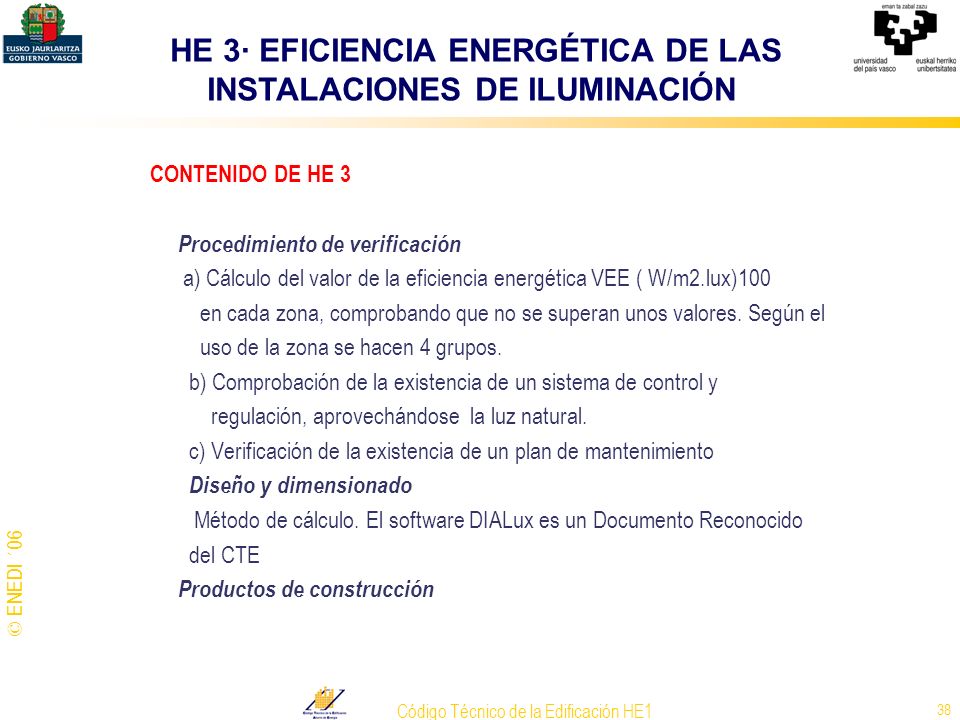

38 © ENEDI ´06 Código Técnico de la Edificación HE1 38 CONTENIDO DE HE 3 Procedimiento de verificación a) Cálculo del valor de la eficiencia energética VEE ( W/m2.lux)100 en cada zona, comprobando que no se superan unos valores. Según el uso de la zona se hacen 4 grupos. b) Comprobación de la existencia de un sistema de control y regulación, aprovechándose la luz natural. c) Verificación de la existencia de un plan de mantenimiento Diseño y dimensionado Método de cálculo. El software DIALux es un Documento Reconocido del CTE Productos de construcción HE 3· EFICIENCIA ENERGÉTICA DE LAS INSTALACIONES DE ILUMINACIÓN

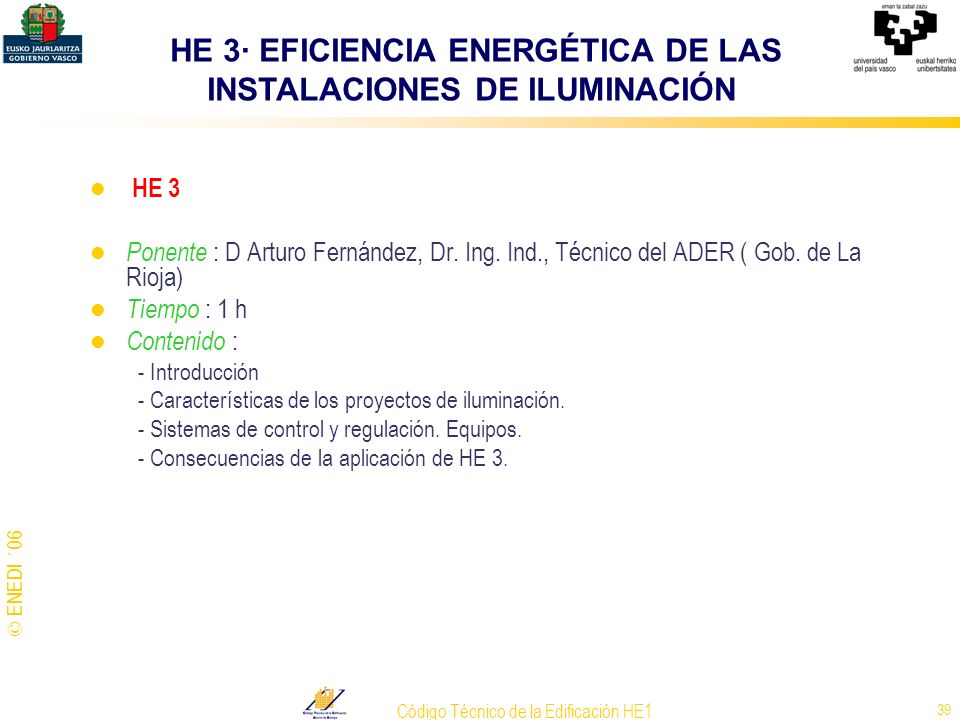

39 © ENEDI ´06 Código Técnico de la Edificación HE1 39 HE 3 Ponente : D Arturo Fernández, Dr. Ing. Ind., Técnico del ADER ( Gob. de La Rioja) Tiempo : 1 h Contenido : - Introducción - Características de los proyectos de iluminación. - Sistemas de control y regulación. Equipos. - Consecuencias de la aplicación de HE 3. HE 3· EFICIENCIA ENERGÉTICA DE LAS INSTALACIONES DE ILUMINACIÓN

40 © ENEDI ´06 Código Técnico de la Edificación HE1 40 LA ENERGÍA SOLAR EN EL PAIS VASCO Estrategia energética al año 2010 Año m2 10,7 MWp Año o m2 2,8 MWp Año m2 0,14 MWp

41 © ENEDI ´06 Código Técnico de la Edificación HE1 41 HE4 PRODUCCIÓN DE AGUA CALIENTE SANITARIA POR ENERGÍA SOLAR TÉRMICA CONTENIDO DE HE 4 Exigencia básica Utilización de sistemas solares térmicos donde existan consumos de ACS o de climatización de piscinas cubierta hasta alcanzar un determinado aporte anual. Ámbito de aplicación Edificios de nueva construcción y rehabilitación de edificios existentes con demanda de ACS y/o climatización de piscina cubierta. Exención-disminución -Aprovechamiento de energías renovables, cogeneración -Superación de criterios de cálculo normativos -Barreras al sol externas al edificio -Limitaciones derivadas de la normativa urbanística aplicable -Patrimonio histórico-artístico Salvo en el 1er caso exige la adopción de medidas equivalentes

42 © ENEDI ´06 Código Técnico de la Edificación HE1 42 CONTENIDO DE HE 4 Contribución solar mínima Depende de la demanda total, de la zona climática (según la radiación solar global media diaria anual) y según la fuente energética (combustibles fósiles y efecto Joule). Las pérdidas por orientación e inclinación y por sombras deben ser inferiores a unos valores límite. Cálculo de la demanda Se toman los valores unitarios de una tabla (a 60 ºC).Si la temperatura de diseño no es 60 ºC se corrige con una expresión. En edificios de varias viviendas la demanda es la suma de todos ellos. HE4 PRODUCCIÓN DE AGUA CALIENTE SANITARIA POR ENERGÍA SOLAR TÉRMICA

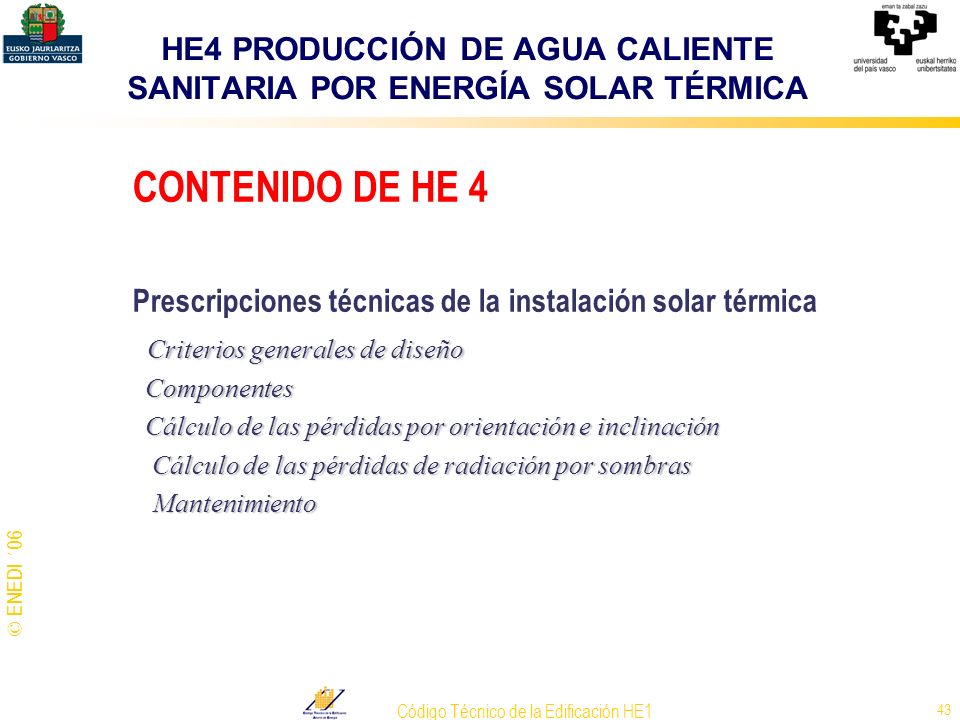

43 © ENEDI ´06 Código Técnico de la Edificación HE1 43 CONTENIDO DE HE 4 Prescripciones técnicas de la instalación solar térmica Criterios generales de diseño Componentes Componentes Cálculo de las pérdidas por orientación e inclinación Cálculo de las pérdidas por orientación e inclinación Cálculo de las pérdidas de radiación por sombras Cálculo de las pérdidas de radiación por sombras Mantenimiento Mantenimiento HE4 PRODUCCIÓN DE AGUA CALIENTE SANITARIA POR ENERGÍA SOLAR TÉRMICA

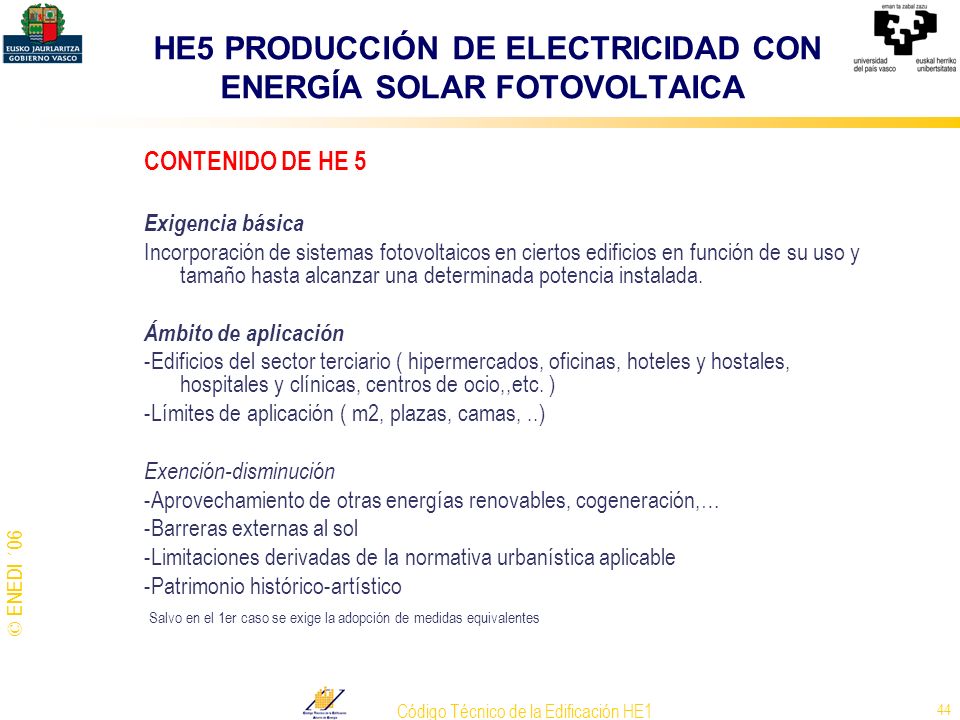

44 © ENEDI ´06 Código Técnico de la Edificación HE1 44 HE5 PRODUCCIÓN DE ELECTRICIDAD CON ENERGÍA SOLAR FOTOVOLTAICA CONTENIDO DE HE 5 Exigencia básica Incorporación de sistemas fotovoltaicos en ciertos edificios en función de su uso y tamaño hasta alcanzar una determinada potencia instalada. Ámbito de aplicación -Edificios del sector terciario ( hipermercados, oficinas, hoteles y hostales, hospitales y clínicas, centros de ocio,,etc. ) -Límites de aplicación ( m2, plazas, camas,..) Exención-disminución -Aprovechamiento de otras energías renovables, cogeneración,… -Barreras externas al sol -Limitaciones derivadas de la normativa urbanística aplicable -Patrimonio histórico-artístico Salvo en el 1er caso se exige la adopción de medidas equivalentes

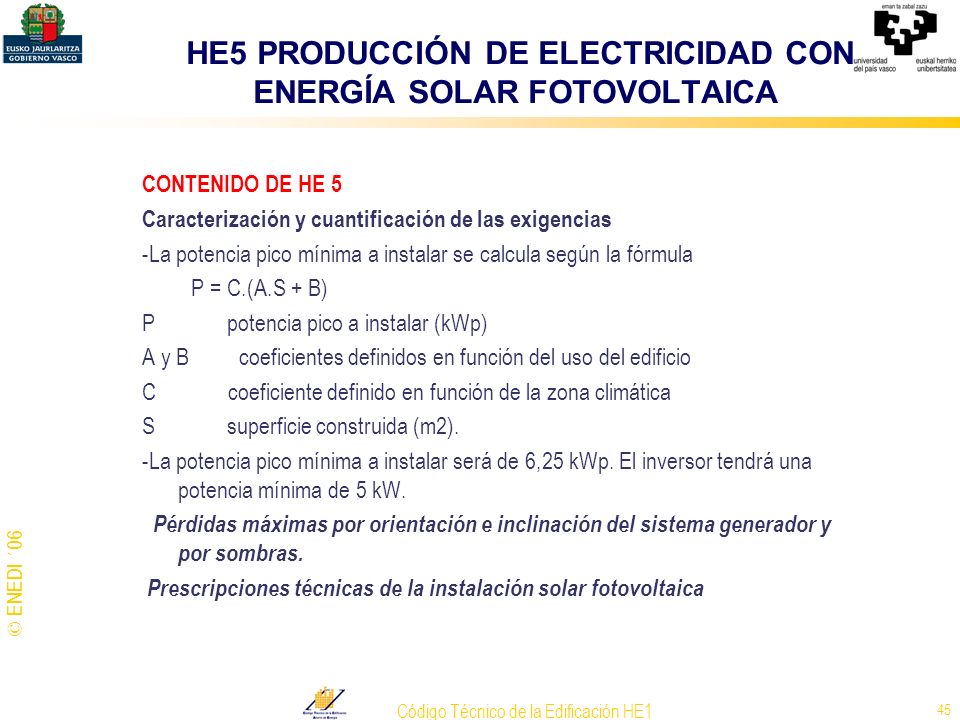

45 © ENEDI ´06 Código Técnico de la Edificación HE1 45 CONTENIDO DE HE 5 Caracterización y cuantificación de las exigencias -La potencia pico mínima a instalar se calcula según la fórmula P = C.(A.S + B) P potencia pico a instalar (kWp) A y B coeficientes definidos en función del uso del edificio C coeficiente definido en función de la zona climática S superficie construida (m2). -La potencia pico mínima a instalar será de 6,25 kWp. El inversor tendrá una potencia mínima de 5 kW. Pérdidas máximas por orientación e inclinación del sistema generador y por sombras. Prescripciones técnicas de la instalación solar fotovoltaica HE5 PRODUCCIÓN DE ELECTRICIDAD CON ENERGÍA SOLAR FOTOVOLTAICA

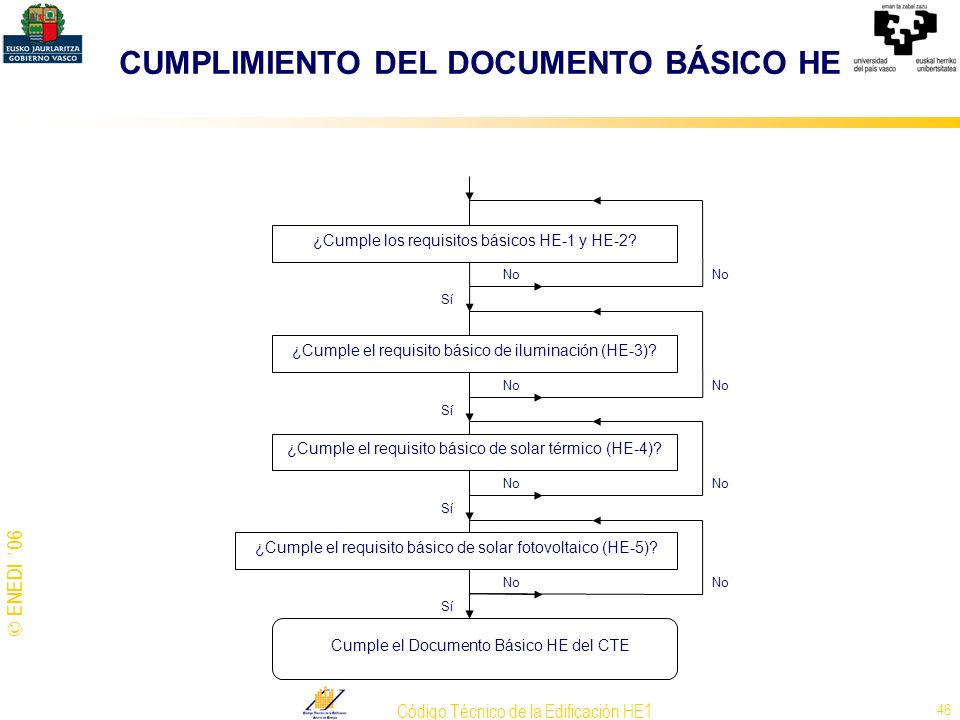

46 © ENEDI ´06 Código Técnico de la Edificación HE1 46 CUMPLIMIENTO DEL DOCUMENTO BÁSICO HE ¿Cumple los requisitos básicos HE-1 y HE-2? ¿Cumple el requisito básico de iluminación (HE-3)? ¿Cumple el requisito básico de solar fotovoltaico (HE-5)? Cumple el Documento Básico HE del CTE ¿Cumple el requisito básico de solar térmico (HE-4)? Sí No Sí

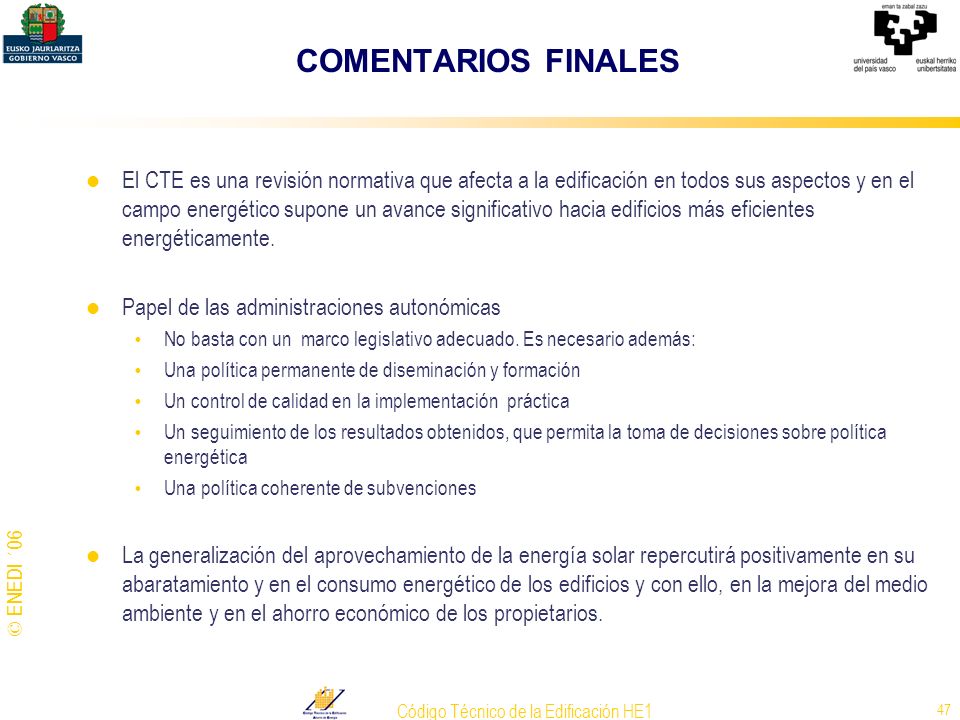

47 © ENEDI ´06 Código Técnico de la Edificación HE1 47 COMENTARIOS FINALES El CTE es una revisión normativa que afecta a la edificación en todos sus aspectos y en el campo energético supone un avance significativo hacia edificios más eficientes energéticamente. Papel de las administraciones autonómicas No basta con un marco legislativo adecuado. Es necesario además: Una política permanente de diseminación y formación Un control de calidad en la implementación práctica Un seguimiento de los resultados obtenidos, que permita la toma de decisiones sobre política energética Una política coherente de subvenciones La generalización del aprovechamiento de la energía solar repercutirá positivamente en su abaratamiento y en el consumo energético de los edificios y con ello, en la mejora del medio ambiente y en el ahorro económico de los propietarios.

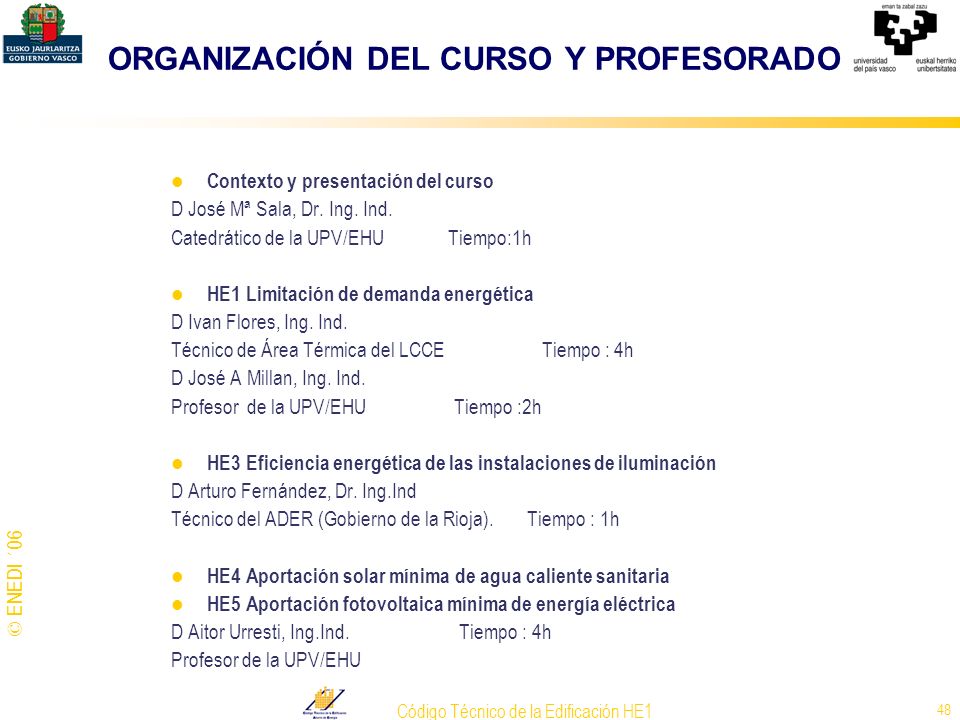

48 © ENEDI ´06 Código Técnico de la Edificación HE1 48 ORGANIZACIÓN DEL CURSO Y PROFESORADO Contexto y presentación del curso D José Mª Sala, Dr. Ing. Ind. Catedrático de la UPV/EHU Tiempo:1h HE1 Limitación de demanda energética D Ivan Flores, Ing. Ind. Técnico de Área Térmica del LCCE Tiempo : 4h D José A Millan, Ing. Ind. Profesor de la UPV/EHU Tiempo :2h HE3 Eficiencia energética de las instalaciones de iluminación D Arturo Fernández, Dr. Ing.Ind Técnico del ADER (Gobierno de la Rioja). Tiempo : 1h HE4 Aportación solar mínima de agua caliente sanitaria HE5 Aportación fotovoltaica mínima de energía eléctrica D Aitor Urresti, Ing.Ind. Tiempo : 4h Profesor de la UPV/EHU

49 Código Técnico de la Edificación Ahorro de Energía HE

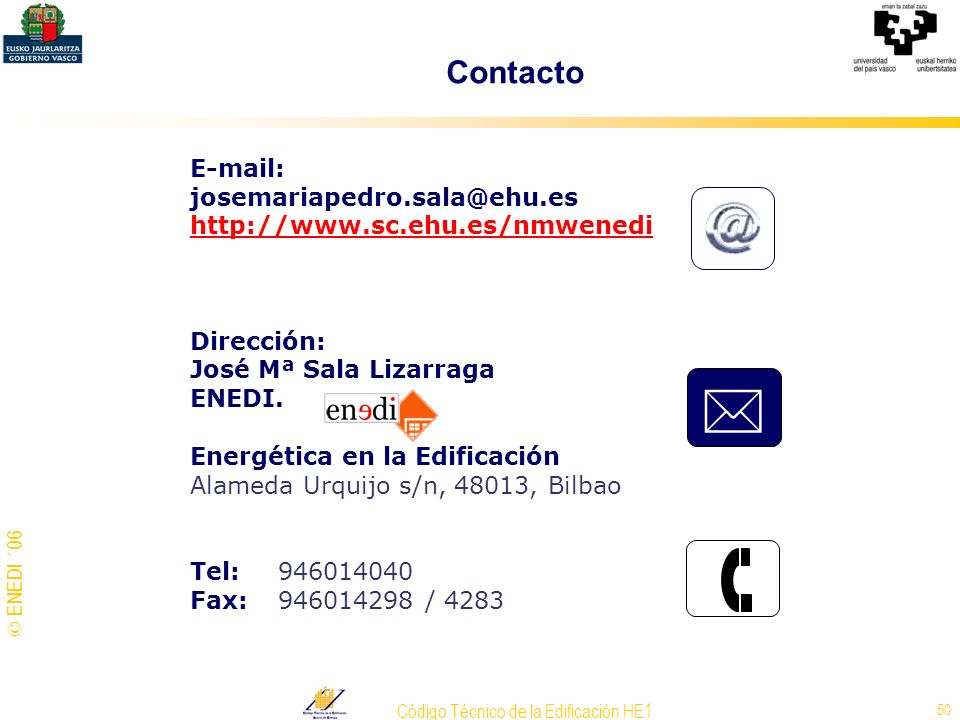

50 © ENEDI ´06 Código Técnico de la Edificación HE1 50 Contacto Dirección: José Mª Sala Lizarraga ENEDI. Energética en la Edificación Alameda Urquijo s/n, 48013, Bilbao Tel: Fax: / 4283
