2 Bienvenido a la demostración del programa de calificación energética residencial método abreviado Versión 1.0 Febrero 2009 Apariencia general Datos de entrada edificio Resultados gráficos Resultados numéricos Utilidades Datos de entrada sistema CERMA

3 El programa se estructura en una serie de carpetas El programa se estructura en una serie de carpetas Botones de abrir, guardar, imprimir proyecto Botones de abrir, guardar, imprimir proyecto SiguienteInicioAnterior Se aconseja rellenar los datos de las Carpetas de izquierda a derecha (aunque se puede seguir cualquier orden) Se aconseja rellenar los datos de las Carpetas de izquierda a derecha (aunque se puede seguir cualquier orden)

4 Proceso general (definición problema) SiguienteInicioAnterior 1º Definir el proyecto 2º Definir datos globales 3º Definir localidad 4º Definir Cubiertas 5º Definir Suelos 8º Definir Sisitemas/Equipos 6º Definir Muros 7º Definir Huecos Proceso general (obtención resultados) 1º Obtener certificación 2º Analizar emisiones 3º Almacenar resultados 4º Imprimir resultados Metodología general de manejo del programa

5 Forma de introducir datos en un proyecto de un edificio o de una casa SiguienteInicioAnterior

6 Carpeta de Título/Autor Datos de proyecto Datos del autor y versión SiguienteInicioAnterior

7 Carpeta de Datos globales Tipo de vivienda -Volumen acondicionado (volumen de los anteriores locales) -Suelo habitable (es el conjunto total de locales que se han definido en Lider como habitables) - Suelo acondicionado con equipos o terminales EN CALEFACCIÓN (Es el conjunto de locales que en Lider se ha definido como acondicionado y se han incluido equipos o elementos terminales en CalenerVyP) -Suelo acondicionado con equipos o terminales EN REFRIGERACION -(Es el conjunto de locales que en Lider se ha definido como acondicionado y se han incluido equipos o elementos terminales en CalenerVyP) -Volumen acondicionado (volumen de los anteriores locales) -Suelo habitable (es el conjunto total de locales que se han definido en Lider como habitables) - Suelo acondicionado con equipos o terminales EN CALEFACCIÓN (Es el conjunto de locales que en Lider se ha definido como acondicionado y se han incluido equipos o elementos terminales en CalenerVyP) -Suelo acondicionado con equipos o terminales EN REFRIGERACION -(Es el conjunto de locales que en Lider se ha definido como acondicionado y se han incluido equipos o elementos terminales en CalenerVyP) Tipo general de puentes térmicos en el edificio SiguienteInicioAnterior Identifica el modo de estimación de los valores de U (Coef. Global de transmisión de calor), distingue entre dos posibilidades: 1)El real de cada cerramiento 2)Considerado como muro al exterior (independientemente del tipo de cerramiento que sea, esto corresponde al valor que facilita el LIDER cuando genera cerramientos) Identifica el modo de estimación de los valores de U (Coef. Global de transmisión de calor), distingue entre dos posibilidades: 1)El real de cada cerramiento 2)Considerado como muro al exterior (independientemente del tipo de cerramiento que sea, esto corresponde al valor que facilita el LIDER cuando genera cerramientos)

8 Nº de renovaciones/hora Estimar el nº de renov/hora mediante el CTE HS3 SiguienteInicioAnterior Introducir el nº de renov/hora directamente Carpeta de Datos globales

9 Desplegables de selección Datos de zonas climáticas automáticos Datos de zonas climáticas automáticos Carpeta de localidad SiguienteInicioAnterior

10 Desplegables de selección También se puede seleccionar directamente sobre el mapa Datos de zonas climáticas automáticos Datos de zonas climáticas automáticos Carpeta de localidad SiguienteInicioAnterior

11 Carpeta de localidad Si se selecciona otra ciudad (no definida) se debe indicar altura sobre el nivel del mar y zona climática de radiación solar SiguienteInicioAnterior

12 Carpeta de Techos + Suelos Datos de Cubiertas Cubiertas normales SiguienteInicioAnterior Area y coeficiente global de transferencia de calor

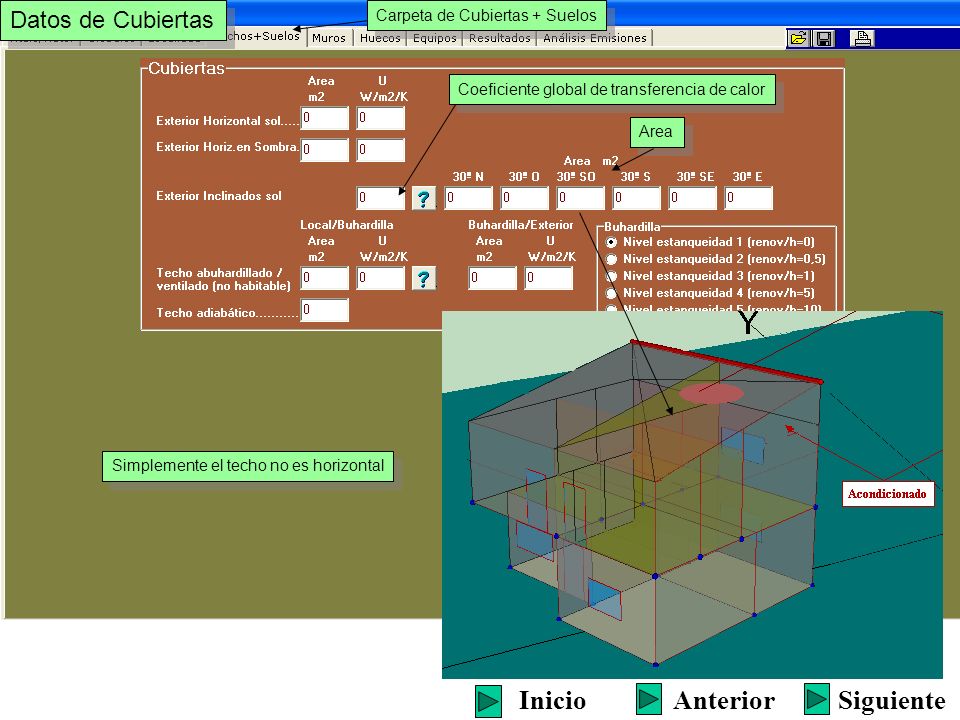

13 Simplemente el techo no es horizontal SiguienteInicioAnterior Carpeta de Cubiertas + Suelos Datos de Cubiertas Area Coeficiente global de transferencia de calor

14 Cubiertas ventiladas Se dan la superficie y coeficiente global del techo horizontal entre el espacio acondicionado y el volumen superior (debajo de tejas) Cubiertas ventiladas Se dan la superficie y coeficiente global del techo horizontal entre el espacio acondicionado y el volumen superior (debajo de tejas) SiguienteInicioAnterior Carpeta de Cubiertas + Suelos Datos de Cubiertas Area y coeficiente global de transferencia de calor Cubiertas ventiladas Se dan la superficie y coeficiente global de la cubierta exterior Cubiertas ventiladas Se dan la superficie y coeficiente global de la cubierta exterior Grado de ventilación del espacio no acondicionado

15 Techos adiabático (a un local acondicionado terciario, o de otro edificio, o a otros locales no pertenecientes a esta certificación) Techos adiabático (a un local acondicionado terciario, o de otro edificio, o a otros locales no pertenecientes a esta certificación) Situación atípica SiguienteInicioAnterior Carpeta de Cubiertas + Suelos Datos de Cubiertas Área

16 Carpeta de Cubiertas + Suelos Datos de Suelos Area y coeficiente global de transferencia de calor Suelo en voladizo SiguienteInicioAnterior

17 Carpeta de Cubiertas + Suelos Datos de Suelos SiguienteInicioAnterior Suelos a otros locales no acondicionados (por ejemplo garajes) Suelos a otros locales no acondicionados (por ejemplo garajes) Area y U del suelo entre el local acondicionado y el no acondicionado Area y U del suelo entre el local acondicionado y el no acondicionado Area y U del local no acondicionado y el exterior Area y U del local no acondicionado y el exterior Grado de ventilación del espacio no acondicionado Grado de ventilación del espacio no acondicionado

18 Datos de Suelos Carpeta de Cubiertas + Suelos Area y coeficiente global de transferencia de calor Suelo sobre vacio sanitario SiguienteInicioAnterior Paredes del vacío sanitario

19 Datos de Suelos Carpeta de Cubiertas + Suelos Suelo al terreno (indicar profundidad y tipo de aislamiento) Suelo al terreno (indicar profundidad y tipo de aislamiento) Area y coeficiente global de transferencia de calor SiguienteInicioAnterior Caso de estar enterrado Tipo de aislamiento perimetral

20 Datos de Suelos Carpeta de Cubiertas + Suelos Area Suelo adiabático (a otros locales acondicionados de otras instalaciones, caso de locales del sector terciario u otros edificios de viviendas) Suelo adiabático (a otros locales acondicionados de otras instalaciones, caso de locales del sector terciario u otros edificios de viviendas) Planta baja, local comercial SiguienteInicioAnterior

21 Hasta 3 posibles tipos de Muros exteriores Area Total en cada orientación Area Total en cada orientación Coeficiente global de transferencia de calor Datos de Muros SiguienteInicioAnterior Carpeta de Muros

22 Hasta 3 posibles tipos de Muros exteriores Area Total en cada orientación Area Total en cada orientación Coeficiente global de transferencia de calor Datos de Muros Area que podamos asegurar que siempre está en sombra (independientemente de la orientación que tenga) Area que podamos asegurar que siempre está en sombra (independientemente de la orientación que tenga) SiguienteInicioAnterior Carpeta de Muros

23 Hasta 3 posibles tipos de Muros exteriores Area Total en cada orientación Area Total en cada orientación Coeficiente global de transferencia de calor Area que en algún momento del dia/año puede estar a la sombra por obstáculos (propio edificio u otros edificios cercanos) Area que en algún momento del dia/año puede estar a la sombra por obstáculos (propio edificio u otros edificios cercanos) Datos de Muros Area que podamos asegurar que siempre está en sombra (independientemente de la orientación que tenga) Area que podamos asegurar que siempre está en sombra (independientemente de la orientación que tenga) SiguienteInicioAnterior Carpeta de Muros

24 Datos de Muros Area y U del muro entre local acondicionado y no acondicionado Area y U del muro entre local acondicionado y no acondicionado SiguienteInicioAnterior Garaje (no acondicionado) Garaje (no acondicionado) Carpeta de Muros Area y U del muro entre local no acondicionado y el exterior (no cuenta terreno o a otros locales) Area y U del muro entre local no acondicionado y el exterior (no cuenta terreno o a otros locales) Grado de ventilación del espacio no acondicionado Grado de ventilación del espacio no acondicionado

25 Area y U del muro Muro al terreno (indicar profundidad, distancia desde el nivel del terreno a la parte superior del muro) Muro al terreno (indicar profundidad, distancia desde el nivel del terreno a la parte superior del muro) Datos de Muros Local acondicionado SiguienteInicioAnterior Carpeta de Muros

26 Datos de Muros Muro adiabático (a otros locales acondicionados de otras instalaciones, caso de locales del sector terciario u otros edificios de viviendas) Muro adiabático (a otros locales acondicionados de otras instalaciones, caso de locales del sector terciario u otros edificios de viviendas) SiguienteInicioAnterior Carpeta de Muros

27 Carpeta de Huecos Un grupo es un conjunto de ventanas que comparten: Composición (vidrio+marco) Dimensiones ventana y retranqueo Mismas dimensiones de alero Un grupo es un conjunto de ventanas que comparten: Composición (vidrio+marco) Dimensiones ventana y retranqueo Mismas dimensiones de alero Se pueden crear hasta 17 grupos distintos Datos de Huecos SiguienteInicioAnterior

28 Datos de Huecos Carpeta de Huecos Un grupo es un conjunto de ventanas que comparten: Composición (vidrio+marco) Dimensiones ventana y retranqueo Mismas dimensiones de alero Un grupo es un conjunto de ventanas que comparten: Composición (vidrio+marco) Dimensiones ventana y retranqueo Mismas dimensiones de alero Dimensiones ventana, retranqueo y alero Se pueden crear hasta 17 grupos distintos SiguienteInicioAnterior

29 Datos de Huecos Carpeta de Huecos Un grupo es un conjunto de ventanas que comparten: Composición (vidrio+marco) Dimensiones ventana y retranqueo Mismas dimensiones de alero Un grupo es un conjunto de ventanas que comparten: Composición (vidrio+marco) Dimensiones ventana y retranqueo Mismas dimensiones de alero Tipo de cristal y marco Dimensiones ventana, retranqueo y alero Se pueden crear hasta 17 grupos distintos SiguienteInicioAnterior

30 Datos de Huecos Carpeta de Huecos Un grupo es un conjunto de ventanas que comparten: Composición (vidrio+marco) Dimensiones ventana y retranqueo Mismas dimensiones de alero Un grupo es un conjunto de ventanas que comparten: Composición (vidrio+marco) Dimensiones ventana y retranqueo Mismas dimensiones de alero Nº de ventanas en cada orientación Tipo de cristal y marco Dimensiones ventana, retranqueo y alero Se pueden crear hasta 17 grupos distintos SiguienteInicioAnterior

31 Datos de Huecos Carpeta de Huecos Un grupo es un conjunto de ventanas que comparten: Composición (vidrio+marco) Dimensiones ventana y retranqueo Mismas dimensiones de alero Un grupo es un conjunto de ventanas que comparten: Composición (vidrio+marco) Dimensiones ventana y retranqueo Mismas dimensiones de alero Nº de ventanas en cada orientación Tipo de cristal y marco Dimensiones ventana, retranqueo y alero Se pueden crear hasta 17 grupos distintos Factores modificadores en verano e invierno (caso de toldos, contraventanas,…) Atención: El efecto de persianas y cortinas ya está contado por defecto Factores modificadores en verano e invierno (caso de toldos, contraventanas,…) Atención: El efecto de persianas y cortinas ya está contado por defecto SiguienteInicioAnterior

32 Datos de Huecos Carpeta de Huecos Si pueden existir sombras proyectadas sobre el hueco se debe crear un grupo por cada conjunto de ventanas en vertical Si pueden existir sombras proyectadas sobre el hueco se debe crear un grupo por cada conjunto de ventanas en vertical Nº de ventanas verticales en cada orientación Botón de definición de obstáculos para ese conjunto vertical de ventanas SiguienteInicioAnterior

33 Carpeta de Huecos Definición de sombras proyectadas sobre el hueco debido a obstáculos (propios del edificio o de otro edificio Nº de ventanas en vertical Distancia y altura del obstáculo en la orientación indicada Distancia entre ventanas (Normalmente altura entre forjados) Distancia entre ventanas (Normalmente altura entre forjados) Datos de Huecos SiguienteInicioAnterior

34 Carpeta de Huecos Dato informativo de cuantas ventanas están a la sombra en verano e invierno por sombras proyectadas Dato informativo de cuantas ventanas están a la sombra en verano e invierno por sombras proyectadas Datos de Huecos SiguienteInicioAnterior

35 Forma de introducir datos de un sistema SiguienteInicioAnterior

36 Sistemas/equipos Datos de la instalación solar para ACS Datos de Sistemas/Equipos SiguienteInicioAnterior

37 Sistemas/equipos Sistemas contemplados (todos los del CalenerVyP) Datos de la instalación solar para ACS SiguienteInicioAnterior Atención: En todos los sistemas se indica las potencias totales (suma de todos los equipos existentes) Atención: En todos los sistemas se indica las potencias totales (suma de todos los equipos existentes) Datos de Sistemas/Equipos

38 Sistemas/equipos Datos relativos a los equipos, potencias, rendimientos y tipo de equipo y combustible empleado para ACS Datos relativos a los equipos, potencias, rendimientos y tipo de equipo y combustible empleado para ACS Caldera eléctrica Caldera combustible Bomba calor aire-agua Acumulador A.C.S SiguienteInicioAnterior Datos de Sistemas/Equipos

39 Datos relativos a los equipos, potencias, rendimientos y tipo de equipo y combustible empleado para sistema Mixto de calefacción y ACS Datos relativos a los equipos, potencias, rendimientos y tipo de equipo y combustible empleado para sistema Mixto de calefacción y ACS Radiadores Caldera eléctrica Caldera combustible Bomba calor aire-agua A.C.S. Acumulador Sistemas/equipos SiguienteInicioAnterior Datos de Sistemas/Equipos

40 Sistemas/equipos Datos relativos a los equipos, potencias, rendimientos y tipo de equipo y combustible empleado para sistema De calefacción con radiadores (o suelo radiante) Datos relativos a los equipos, potencias, rendimientos y tipo de equipo y combustible empleado para sistema De calefacción con radiadores (o suelo radiante) Radiadores Caldera eléctrica Caldera combustible Bomba calor aire-agua SiguienteInicioAnterior Datos de Sistemas/Equipos

41 Sistemas/equipos Datos relativos a los equipos, rendimientos y combustible empleado para sistema indeterminado con rendimiento medio estacional (calefacción y/o refrigeración) Datos relativos a los equipos, rendimientos y combustible empleado para sistema indeterminado con rendimiento medio estacional (calefacción y/o refrigeración) Rendimiento medio estacional conocido ? SiguienteInicioAnterior Datos de Sistemas/Equipos

42 Sistemas/equipos Datos relativos a los equipos, potencias, (combustible electricidad) Equipos sólo frío Datos relativos a los equipos, potencias, (combustible electricidad) Equipos sólo frío SiguienteInicioAnterior Datos de Sistemas/Equipos

43 Sistemas/equipos Datos relativos a los equipos, potencias, (combustible electricidad) Equipos bomba de calor Datos relativos a los equipos, potencias, (combustible electricidad) Equipos bomba de calor SiguienteInicioAnterior Datos de Sistemas/Equipos

44 Sistemas/equipos Datos relativos a la calefacción por efecto Joule, Potencias, (combustible electricidad) Datos relativos a la calefacción por efecto Joule, Potencias, (combustible electricidad) SiguienteInicioAnterior Datos de Sistemas/Equipos

45 Sistemas/equipos Datos relativos a los equipos, potencias, (combustible electricidad) Equipos multizona con conductos sólo frio Datos relativos a los equipos, potencias, (combustible electricidad) Equipos multizona con conductos sólo frio SiguienteInicioAnterior Datos de Sistemas/Equipos

46 Datos relativos a los equipos, potencias, (combustible electricidad) Equipos multizona con conductos bomba de calor Sistemas/equipos SiguienteInicioAnterior Datos de Sistemas/Equipos

47 Sistemas/equipos Datos relativos a los equipos, potencias, (combustible electricidad) Equipos multizona por expansión directa sólo frio Datos relativos a los equipos, potencias, (combustible electricidad) Equipos multizona por expansión directa sólo frio SiguienteInicioAnterior Datos de Sistemas/Equipos

48 Sistemas/equipos Datos relativos a los equipos, potencias, (combustible electricidad) Equipos multizona por expansión directa bomba de calor Datos relativos a los equipos, potencias, (combustible electricidad) Equipos multizona por expansión directa bomba de calor SiguienteInicioAnterior Datos de Sistemas/Equipos

49 Resultados posibles del programa Resultados gráficos SiguienteInicioAnterior

50 Resultados Calificación energética final más probable Límite de incertidumbre en el peor caso Botón de detalle cálculos SiguienteInicioAnterior

51 Datos de detalle de demanda de energía Datos mensuales Datos anuales SiguienteInicioAnterior Resultados

52 Datos de detalle de energía final consumida Datos mensuales Datos anuales SiguienteInicioAnterior Resultados

53 Datos de detalle de emisiones de CO2 Datos mensuales Datos anuales SiguienteInicioAnterior Resultados

54 Análisis emisiones Detalle emisiones Tipo de detalle SiguienteInicioAnterior

55 Detalle emisiones Detalle cerramientos opacos SiguienteInicioAnterior Análisis emisiones

56 Detalle emisiones Detalle huecos SiguienteInicioAnterior Análisis emisiones

57 Estudio de mejoras de demanda Tipo de mejora Calidad de la mejora Nueva calificación SiguienteInicioAnterior Análisis emisiones

58 Estudio de mejoras de sistemas/equipos Tipo de mejora Calidad de la mejora Nueva calificación SiguienteInicioAnterior Análisis emisiones

59 Resultados posibles del programa Resultados numéricos SiguienteInicioAnterior

60 Impresión de resultados Documento en word con los datos de entrada SiguienteInicioAnterior

61 Todos los datos detallados Impresión de resultados SiguienteInicioAnterior

62 Certificación obtenida Mas probable Límite Impresión de resultados SiguienteInicioAnterior

63 Prestaciones para manejo rápido SiguienteInicioAnterior

64 Guardar/Abrir proyecto Ventana diálogo típica SiguienteInicioAnterior

65 Se almacenan los datos en un fichero *.txt Se indica cada variable (empieza con *) y su valor en la siguiente línea (estos datos pueden rellenarse/modificarse mediante cualquier procedimiento (bloc de notas, otro software, etc…) Se indica cada variable (empieza con *) y su valor en la siguiente línea (estos datos pueden rellenarse/modificarse mediante cualquier procedimiento (bloc de notas, otro software, etc…) SiguienteInicioAnterior Guardar/Abrir proyecto

66 Carpeta muros En la carpeta muros existe la posibilidad de estimar la posición del sol en función del día del año SiguienteInicioAnterior

67 Carpeta muros En la carpeta muros existe la posibilidad de estimar la posición del sol en función del día del año SiguienteInicioAnterior

68 Carpeta huecos En la carpeta Cerramientos semitransparentes existe la posibilidad de copiar propiedades de este grupo a cualquier otro (modificación rápida de tipo de cristal o marco de huecos) En la carpeta Cerramientos semitransparentes existe la posibilidad de copiar propiedades de este grupo a cualquier otro (modificación rápida de tipo de cristal o marco de huecos) SiguienteInicioAnterior

69 Señalar los grupos a los que se quiere asignar las mismas propiedades SiguienteInicioAnterior

70 En todo momento existen ventanas de ayuda, este es el caso de condiciones nominales según Eurovent SiguienteInicioAnterior

71 En todo momento existen ventanas de ayuda, este es el factor multiplicativo para convertir prestaciones nominales en estacionales Según documento reconocido En todo momento existen ventanas de ayuda, este es el factor multiplicativo para convertir prestaciones nominales en estacionales Según documento reconocido SiguienteInicioAnterior

72 Gracias por su atención InicioAnterior
