1 MANUAL DE INSTALACION Y USO FABRICANTES DE EQUIPOS PARA REFRIGERACION S.A DE C.V. R....SIEMPRE A LA VANGUARDIA EN EQUIPOS DE REFRIGERACION. PALOMERA

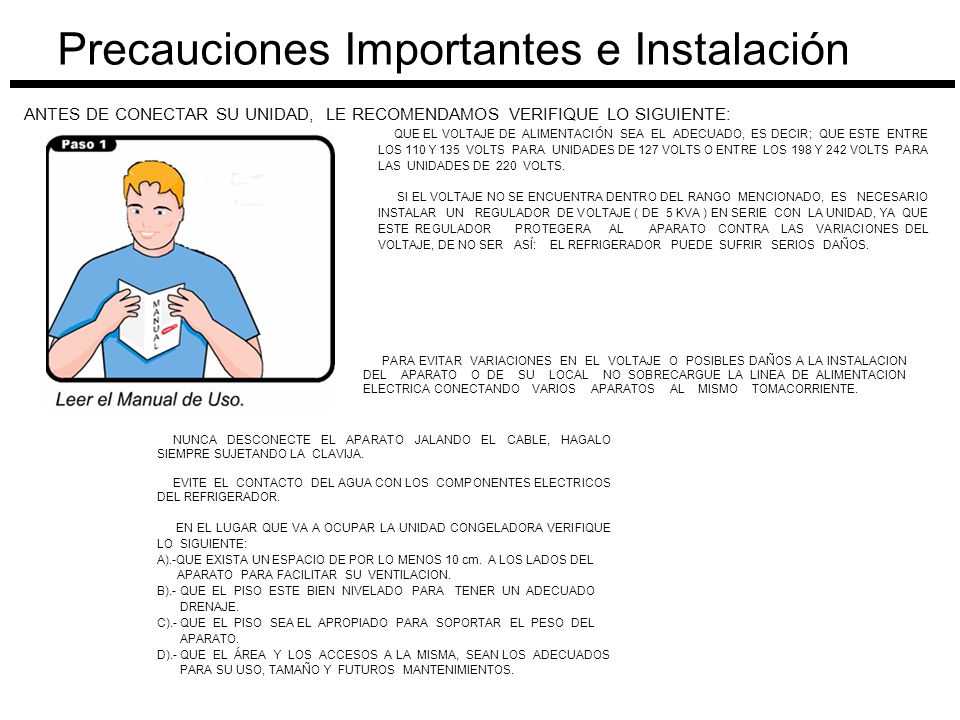

2 QUE EL VOLTAJE DE ALIMENTACIÓN SEA EL ADECUADO, ES DECIR; QUE ESTE ENTRE LOS 110 Y 135 VOLTS PARA UNIDADES DE 127 VOLTS O ENTRE LOS 198 Y 242 VOLTS PARA LAS UNIDADES DE 220 VOLTS. SI EL VOLTAJE NO SE ENCUENTRA DENTRO DEL RANGO MENCIONADO, ES NECESARIO INSTALAR UN REGULADOR DE VOLTAJE ( DE 5 KVA ) EN SERIE CON LA UNIDAD, YA QUE ESTE REGULADOR PROTEGERA AL APARATO CONTRA LAS VARIACIONES DEL VOLTAJE, DE NO SER ASÍ: EL REFRIGERADOR PUEDE SUFRIR SERIOS DAÑOS. Precauciones Importantes e Instalación NUNCA DESCONECTE EL APARATO JALANDO EL CABLE, HAGALO SIEMPRE SUJETANDO LA CLAVIJA. EVITE EL CONTACTO DEL AGUA CON LOS COMPONENTES ELECTRICOS DEL REFRIGERADOR. ANTES DE CONECTAR SU UNIDAD, LE RECOMENDAMOS VERIFIQUE LO SIGUIENTE: PARA EVITAR VARIACIONES EN EL VOLTAJE O POSIBLES DAÑOS A LA INSTALACION DEL APARATO O DE SU LOCAL NO SOBRECARGUE LA LINEA DE ALIMENTACION ELECTRICA CONECTANDO VARIOS APARATOS AL MISMO TOMACORRIENTE. EN EL LUGAR QUE VA A OCUPAR LA UNIDAD CONGELADORA VERIFIQUE LO SIGUIENTE: A).-QUE EXISTA UN ESPACIO DE POR LO MENOS 10 cm. A LOS LADOS DEL APARATO PARA FACILITAR SU VENTILACION. B).- QUE EL PISO ESTE BIEN NIVELADO PARA TENER UN ADECUADO DRENAJE. C).- QUE EL PISO SEA EL APROPIADO PARA SOPORTAR EL PESO DEL APARATO. D).- QUE EL ÁREA Y LOS ACCESOS A LA MISMA, SEAN LOS ADECUADOS PARA SU USO, TAMAÑO Y FUTUROS MANTENIMIENTOS.

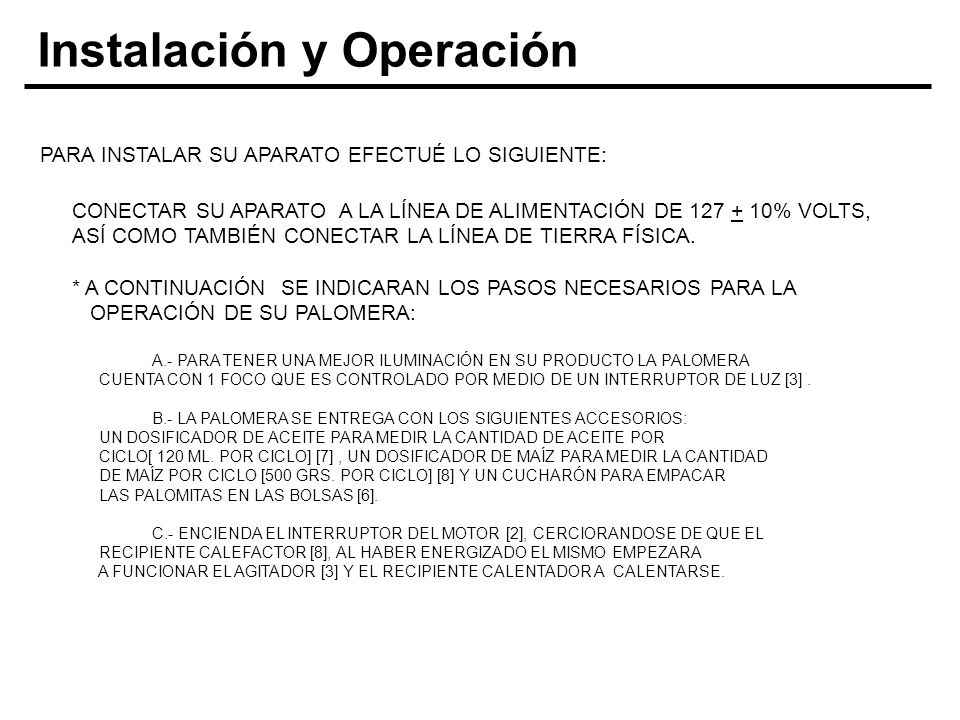

3 Instalación y Operación PARA INSTALAR SU APARATO EFECTUÉ LO SIGUIENTE: CONECTAR SU APARATO A LA LÍNEA DE ALIMENTACIÓN DE % VOLTS, ASÍ COMO TAMBIÉN CONECTAR LA LÍNEA DE TIERRA FÍSICA. * A CONTINUACIÓN SE INDICARAN LOS PASOS NECESARIOS PARA LA OPERACIÓN DE SU PALOMERA: A.- PARA TENER UNA MEJOR ILUMINACIÓN EN SU PRODUCTO LA PALOMERA CUENTA CON 1 FOCO QUE ES CONTROLADO POR MEDIO DE UN INTERRUPTOR DE LUZ [3]. B.- LA PALOMERA SE ENTREGA CON LOS SIGUIENTES ACCESORIOS: UN DOSIFICADOR DE ACEITE PARA MEDIR LA CANTIDAD DE ACEITE POR CICLO[ 120 ML. POR CICLO] [7], UN DOSIFICADOR DE MAÍZ PARA MEDIR LA CANTIDAD DE MAÍZ POR CICLO [500 GRS. POR CICLO] [8] Y UN CUCHARÓN PARA EMPACAR LAS PALOMITAS EN LAS BOLSAS [6]. C.- ENCIENDA EL INTERRUPTOR DEL MOTOR [2], CERCIORANDOSE DE QUE EL RECIPIENTE CALEFACTOR [8], AL HABER ENERGIZADO EL MISMO EMPEZARA A FUNCIONAR EL AGITADOR [3] Y EL RECIPIENTE CALENTADOR A CALENTARSE.

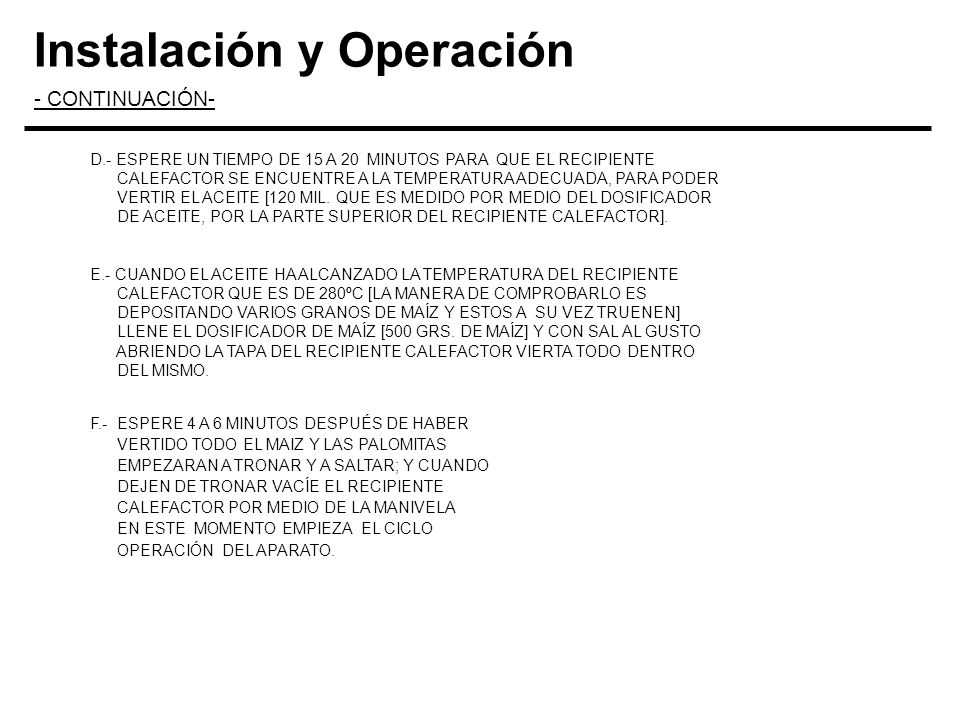

4 D.- ESPERE UN TIEMPO DE 15 A 20 MINUTOS PARA QUE EL RECIPIENTE CALEFACTOR SE ENCUENTRE A LA TEMPERATURA ADECUADA, PARA PODER VERTIR EL ACEITE [120 MIL. QUE ES MEDIDO POR MEDIO DEL DOSIFICADOR DE ACEITE, POR LA PARTE SUPERIOR DEL RECIPIENTE CALEFACTOR]. E.- CUANDO EL ACEITE HA ALCANZADO LA TEMPERATURA DEL RECIPIENTE CALEFACTOR QUE ES DE 280ºC [LA MANERA DE COMPROBARLO ES DEPOSITANDO VARIOS GRANOS DE MAÍZ Y ESTOS A SU VEZ TRUENEN] LLENE EL DOSIFICADOR DE MAÍZ [500 GRS. DE MAÍZ] Y CON SAL AL GUSTO ABRIENDO LA TAPA DEL RECIPIENTE CALEFACTOR VIERTA TODO DENTRO DEL MISMO. Instalación y Operación F.- ESPERE 4 A 6 MINUTOS DESPUÉS DE HABER VERTIDO TODO EL MAIZ Y LAS PALOMITAS EMPEZARAN A TRONAR Y A SALTAR; Y CUANDO DEJEN DE TRONAR VACÍE EL RECIPIENTE CALEFACTOR POR MEDIO DE LA MANIVELA EN ESTE MOMENTO EMPIEZA EL CICLO OPERACIÓN DEL APARATO. - CONTINUACIÓN-

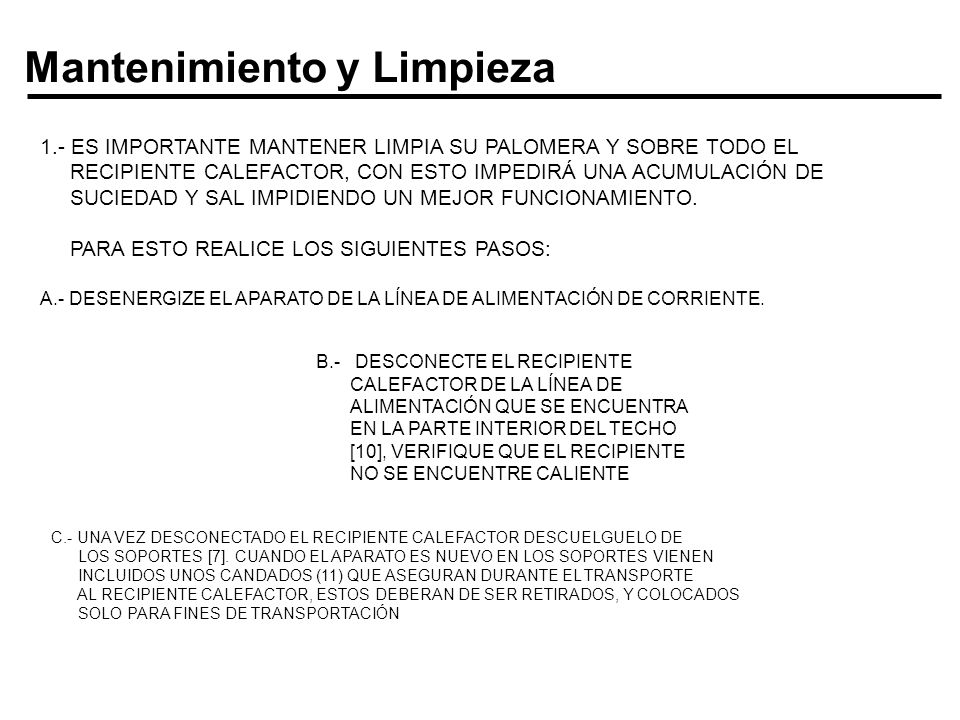

5 Mantenimiento y Limpieza 1.- ES IMPORTANTE MANTENER LIMPIA SU PALOMERA Y SOBRE TODO EL RECIPIENTE CALEFACTOR, CON ESTO IMPEDIRÁ UNA ACUMULACIÓN DE SUCIEDAD Y SAL IMPIDIENDO UN MEJOR FUNCIONAMIENTO. PARA ESTO REALICE LOS SIGUIENTES PASOS: A.- DESENERGIZE EL APARATO DE LA LÍNEA DE ALIMENTACIÓN DE CORRIENTE. B.- DESCONECTE EL RECIPIENTE CALEFACTOR DE LA LÍNEA DE ALIMENTACIÓN QUE SE ENCUENTRA EN LA PARTE INTERIOR DEL TECHO [10], VERIFIQUE QUE EL RECIPIENTE NO SE ENCUENTRE CALIENTE C.- UNA VEZ DESCONECTADO EL RECIPIENTE CALEFACTOR DESCUELGUELO DE LOS SOPORTES [7]. CUANDO EL APARATO ES NUEVO EN LOS SOPORTES VIENEN INCLUIDOS UNOS CANDADOS (11) QUE ASEGURAN DURANTE EL TRANSPORTE AL RECIPIENTE CALEFACTOR, ESTOS DEBERAN DE SER RETIRADOS, Y COLOCADOS SOLO PARA FINES DE TRANSPORTACIÓN

6 Mantenimiento y Limpieza - CONTINUACIÓN- D.- LAVE EL INTERIOR DEL RECIPIENTE CALEFACTOR UTILIZANDO ESTROPAJO DE ALAMBRE CON JABÓN DISUELTO EN AGUA. CUIDE DE NO MOJAR EL TERMOSTATO QUE SE ENCUENTRA EN LA PARTE INTERIOR DEL RECIPIENTE CALEFACTOR, YA QUE ESTO PUEDE PRODUCIR UN ACCIDENTE O DAÑOS EN SU APARATO. NUNCA LA LAVE A CHORRO DE AGUA, YA QUE USTED Y/O SU APARATO PUEDE SUFRIR GRAVES DAÑOS. E.- SE RECOMIENDA LUBRICAR CADA DOS MESES LOS ENGRANES QUE SE ENCUENTRAN EN LA PARTE INFERIOR DEL TECHO, PARA TENER UN BUEN FUNCIONAMIENTO Y EVITAR EL DESGASTE DE LOS MISMOS [ GRASA QUE SOPORTE 200ºC DE TEMP.]. F.- PARA LIMPIAR EL INTERIOR DE SU PALOMERA REALICE LOS SIGUIENTES PASOS: 1.- RETIRE LA PUERTA INFERIOR PRESIONANDOLA DE LOS LADOS HACIENDO QUE LOS LATERALES DE LA PUERTA SALGAN DEL APARATO (FIG.4a) 2.- UNA VEZ LIBRE LA PUERTA INCLINELA HACIA ABAJO LO SUFICIENTE PARA QUE LAS PESTAÑAS INFERIORES DE LA PUERTA SE LIBEREN DEL FONDO INTERIOR 3.- DESPUES DE RETIRAR LA PUERTA PUEDE LEVANTAR EL FONDO E INCLINARLO PARA SACARLO

7 Mantenimiento y Limpieza - CONTINUACIÓN- FIG ESTO LE PERMITIRA LIMPIAR EL FONDO CON MAS COMODIDAD Y TENDRÁ ACCESO A TODOS LOS ESPACIOS INFERIORES DE LA VITRINA PARA UNA LIMPIEZA MÁS COMPLETA, DEBE OBSERVAR QUE HAY PARTES ELÉCTRICAS EN ESTA ZONA, POR LO QUE LA LIMIPIEZA SE DEBERÁ DE HACER CON EL APARATO DESCONECTADO DEL TOMA CORRIENTE Y SE RECOMIENDA SECAR TOTALMENTE LAS PARTES ELÉCTRICAS EXPUESTAS (FIG.6)

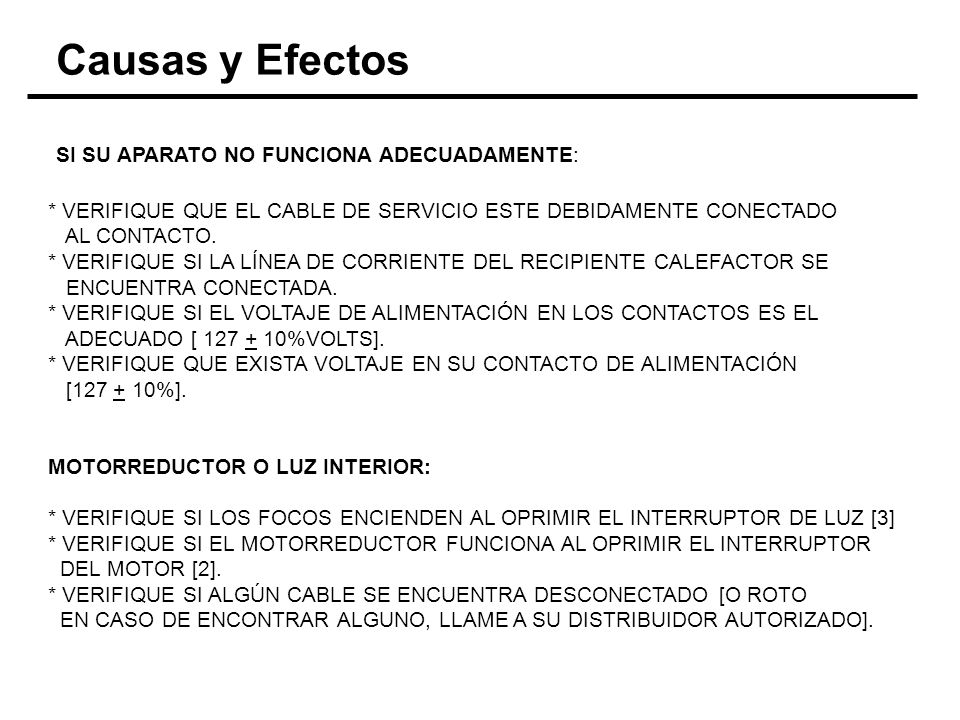

8 Causas y Efectos SI SU APARATO NO FUNCIONA ADECUADAMENTE: * VERIFIQUE QUE EL CABLE DE SERVICIO ESTE DEBIDAMENTE CONECTADO AL CONTACTO. * VERIFIQUE SI LA LÍNEA DE CORRIENTE DEL RECIPIENTE CALEFACTOR SE ENCUENTRA CONECTADA. * VERIFIQUE SI EL VOLTAJE DE ALIMENTACIÓN EN LOS CONTACTOS ES EL ADECUADO [ %VOLTS]. * VERIFIQUE QUE EXISTA VOLTAJE EN SU CONTACTO DE ALIMENTACIÓN [ %]. MOTORREDUCTOR O LUZ INTERIOR: * VERIFIQUE SI LOS FOCOS ENCIENDEN AL OPRIMIR EL INTERRUPTOR DE LUZ [3] * VERIFIQUE SI EL MOTORREDUCTOR FUNCIONA AL OPRIMIR EL INTERRUPTOR DEL MOTOR [2]. * VERIFIQUE SI ALGÚN CABLE SE ENCUENTRA DESCONECTADO [O ROTO EN CASO DE ENCONTRAR ALGUNO, LLAME A SU DISTRIBUIDOR AUTORIZADO].

9 Instalación y Operación del Carro para Palomera LA PALOMERA TORREY MODELO PC-500 ESTA DISEÑADA PARA PODERSE MONTAR EN UN CARRITO ESPECIALMENTE DISEÑADO PARA EL TRANSPORTE, ALMACENAMIENTO Y ESTETICA DE SU PALOMERA TORREY. ACONTINUACIÓN SE HARÁ MENCIÓN DE LOS PASOS PARA LA INSTALACIÓN Y LA OPERACIÓN DEL CONJUNTO CARRO-PALOMERA TORREY. INSTALACIÓN PARA LA INSTALACIÓN DE LA PALOMERA CON EL CARRO REALICE LOS SIGUIENTES PASOS: 1.- MONTE LA PALOMERA SOBRE EL CARRO DE TAL FORMA QUE LAS PUERTAS DE SU PALOMERA ESTÉN DEL MISMO LADO QUE LA PUERTA DE SU CARRO. 2.- SI USTED QUITA EL FONDO DE SU PALOMERA (pag.11 y 12) PODRA OBSERVAR DOS PERFORACIONES EN LA ESTRUCTURA DE SU PALOMERA Y PREVIAMENTE PUDO OBSERVAR 2 PERFORACIONES EN LA PARTE SUPERIOR DE SU CARRO, AL QUITAR EL FONDO DE SU PALOMERA PODRA UBICAR ESTAS PERFO- RACIONES, HAGALAS COINCIDIR Y ATORNILLE, USE TORNILLOS DE 1/4 X 1 3/4 [13] LOS CUALES SE ENCUENTRAN DENTRO DEL CARRO.
