1 ESTUDIO GEOLOGICO PRELIMINAR DEL YACIMIENTO ‘‘TESOROS DEL INCA ’’
FEBRERO, 2008

2 TESOROS DEL INCA Antecedentes
En las propiedades y alrededores existen labores mineras desde la época pre inca pasando por la colonia como la mina San Trifón, que se halla hacia el Este, al Norte, se hallan los depósitos aluviales de San Gabán en actual explotación y más al norte siguiendo el río se halla la zona de Huaypetue donde se explotan depósitos aluviales y terrazas por mineros formales y artesanales con más de 2,000 cargadores frontales y/o retroexcavadoras. En la zona también está ubicada la antigua mina Santo Domingo, que en la colonia fue una de las más importantes de Puno. Al Oeste de las propiedades se ubica la zona de Macusani donde se han denunciado más de 80,000 hectáreas y está en una etapa avanzada de exploración por importantes Empresas mineras como Vena Resuorces, Solex Resources, Rio Tinto, Bear Creek Mining Company, Minsur S.A, Colibrí Mining y otras. Las exploraciones están dirigidas principalmente a uranio. Hasta el momento se ha realizado la exploración preliminar de 800 Has, no habiéndose explorado aún la zona de San Trifón que podría ser de primera importancia.

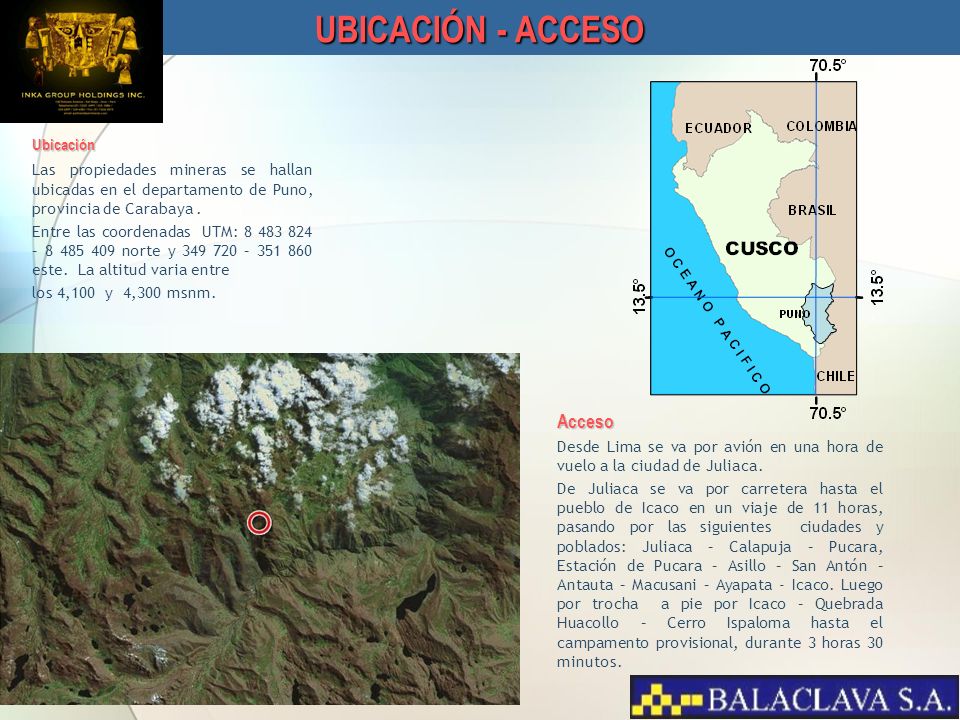

3 UBICACIÓN - ACCESO Acceso
Ubicación Las propiedades mineras se hallan ubicadas en el departamento de Puno, provincia de Carabaya . Entre las coordenadas UTM: – norte y – este. La altitud varia entre los 4,100 y 4,300 msnm. Acceso Desde Lima se va por avión en una hora de vuelo a la ciudad de Juliaca. De Juliaca se va por carretera hasta el pueblo de Icaco en un viaje de 11 horas, pasando por las siguientes ciudades y poblados: Juliaca – Calapuja – Pucara, Estación de Pucara – Asillo – San Antón – Antauta – Macusani – Ayapata - Icaco. Luego por trocha a pie por Icaco – Quebrada Huacollo – Cerro Ispaloma hasta el campamento provisional, durante 3 horas 30 minutos.

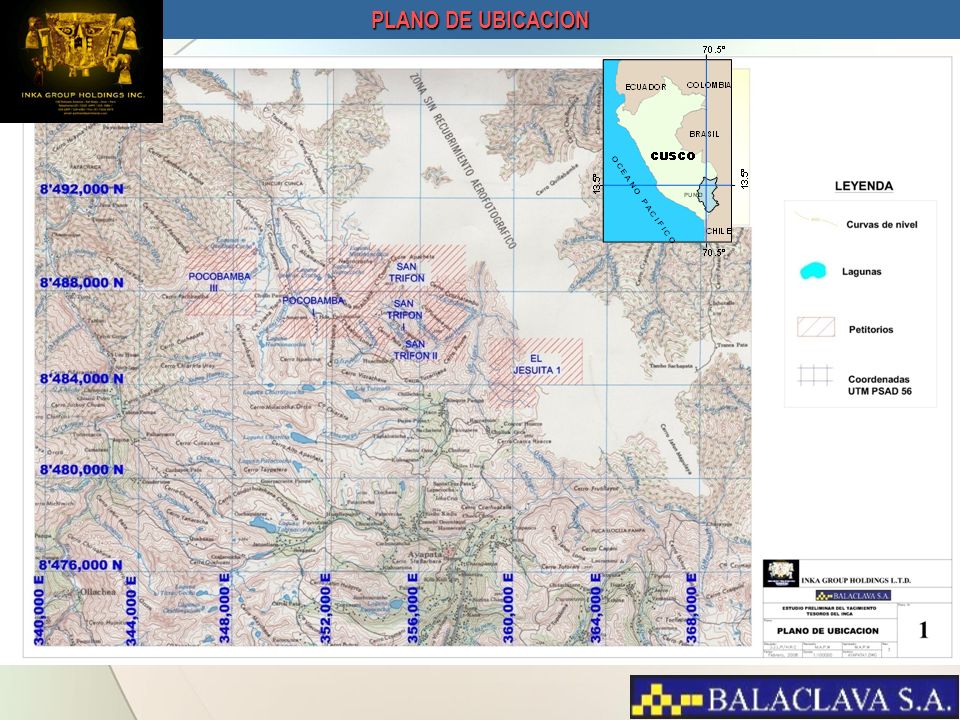

4 PLANO DE UBICACION

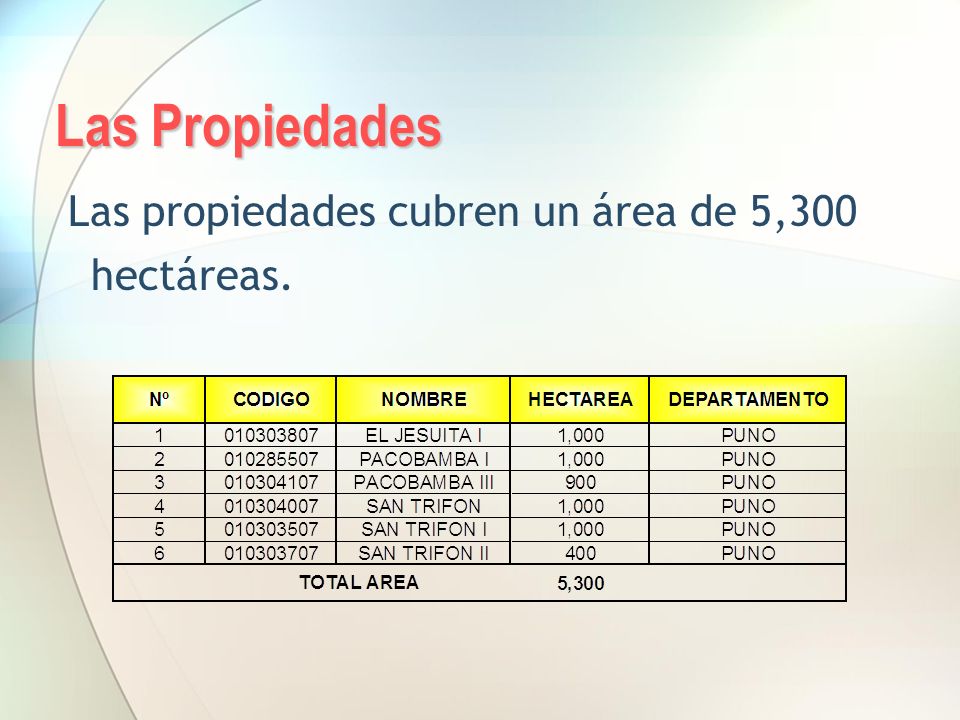

5 Las Propiedades  Las propiedades cubren un área de 5,300 hectáreas.

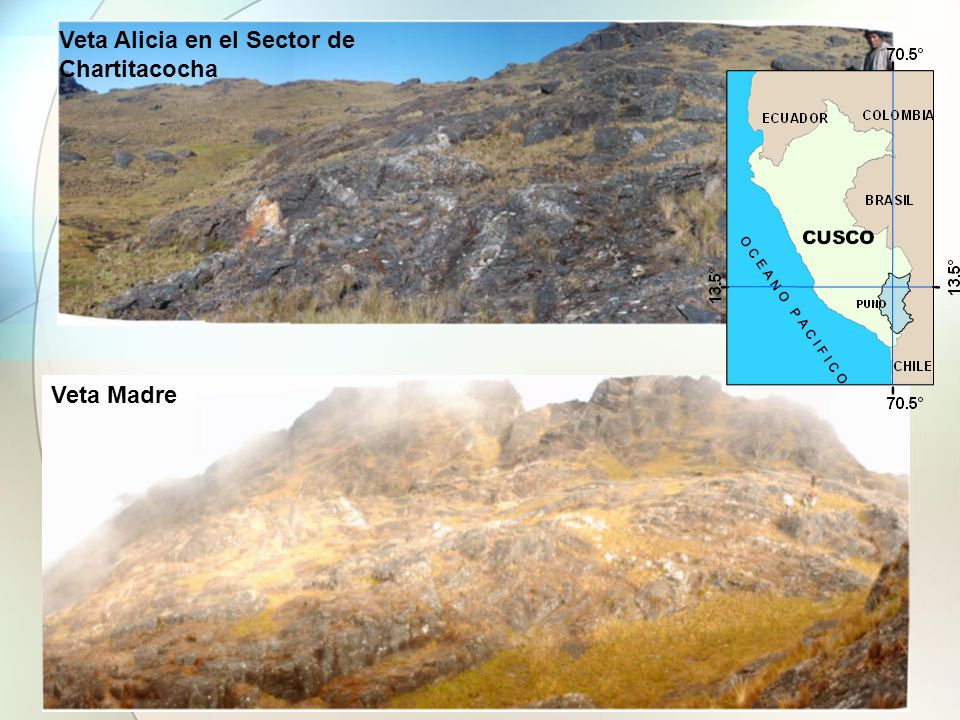

6 Veta Alicia en el Sector de Chartitacocha
Veta Madre

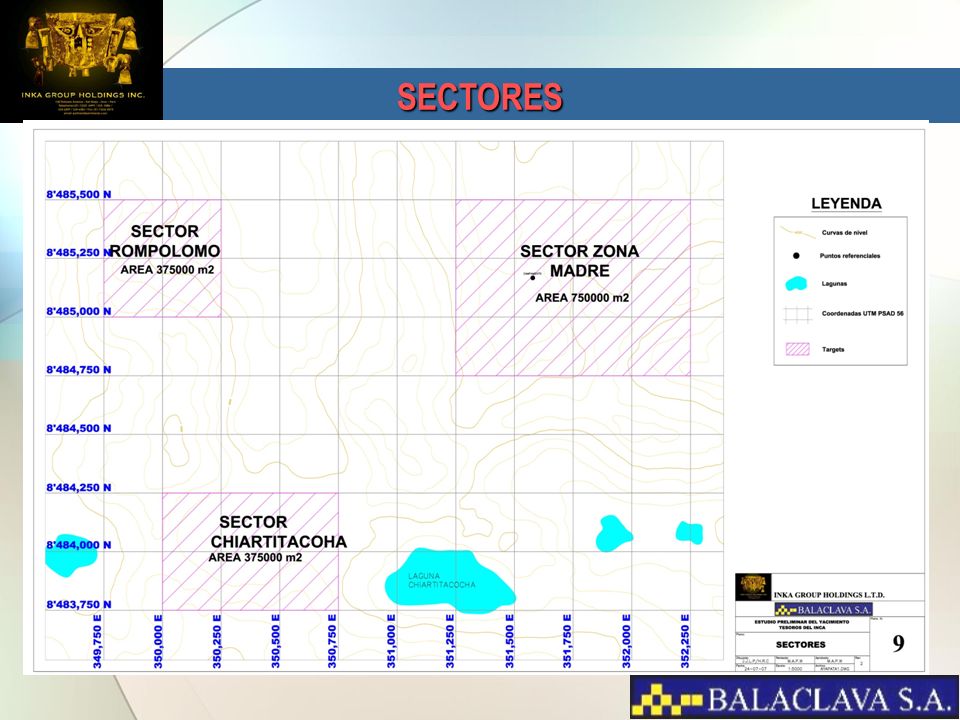

7 SECTORES

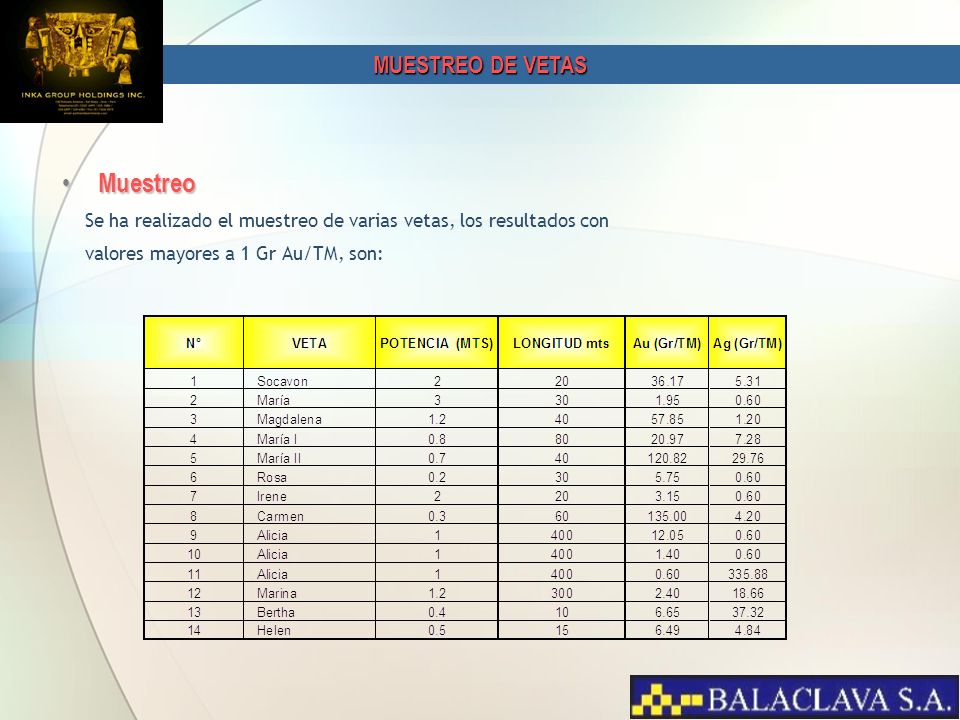

8 Muestreo MUESTREO DE VETAS
Se ha realizado el muestreo de varias vetas, los resultados con valores mayores a 1 Gr Au/TM, son:

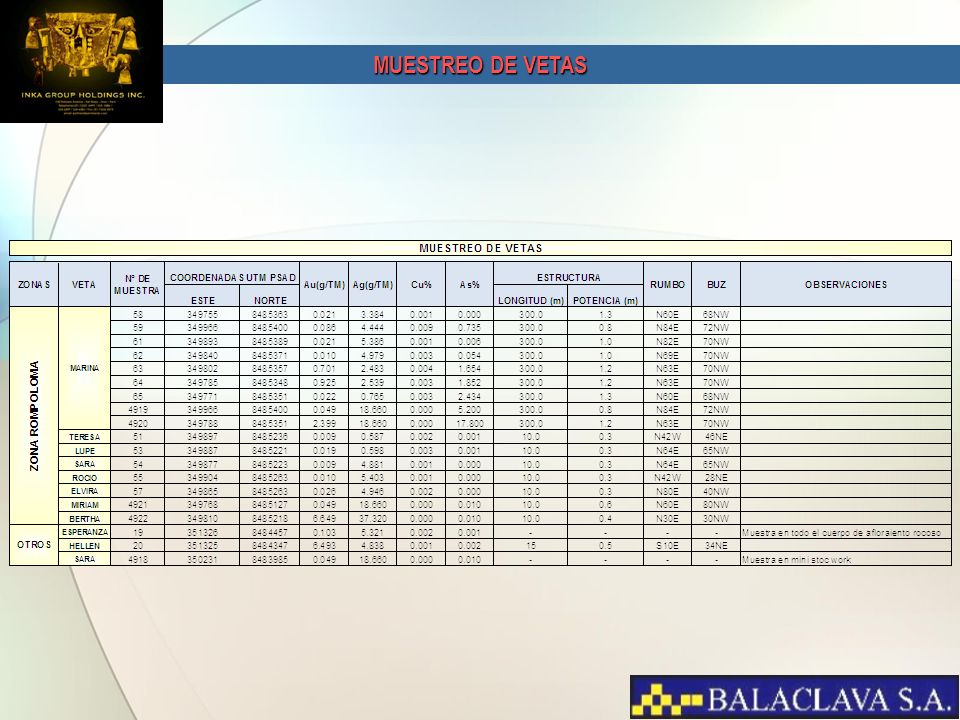

9 MUESTREO DE VETAS

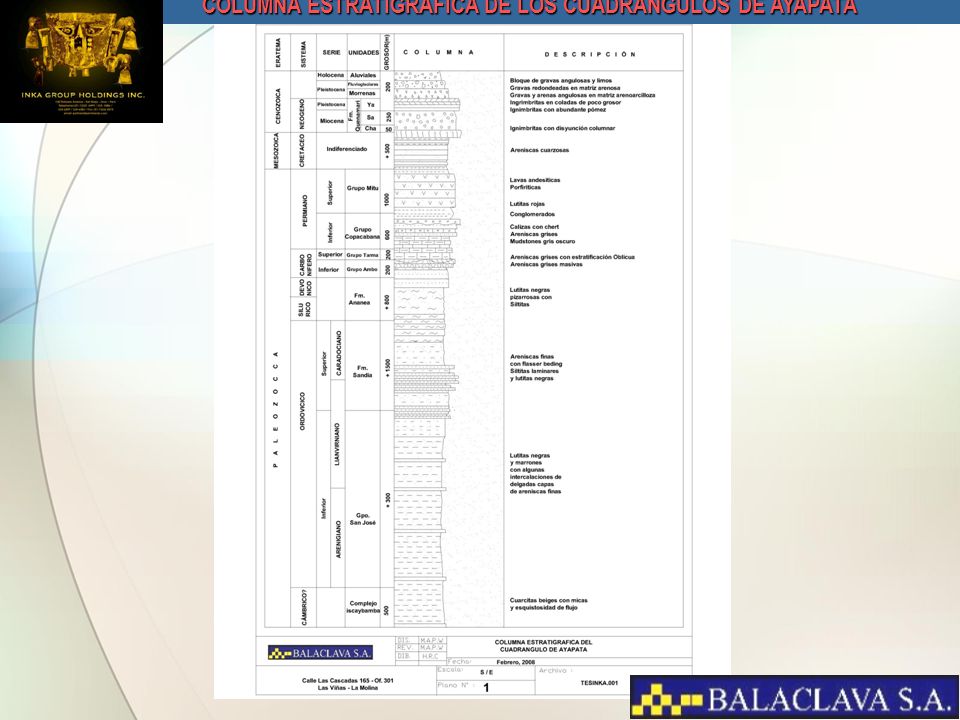

10 COLUMNA ESTRATIGRAFICA DE LOS CUADRANGULOS DE AYAPATA

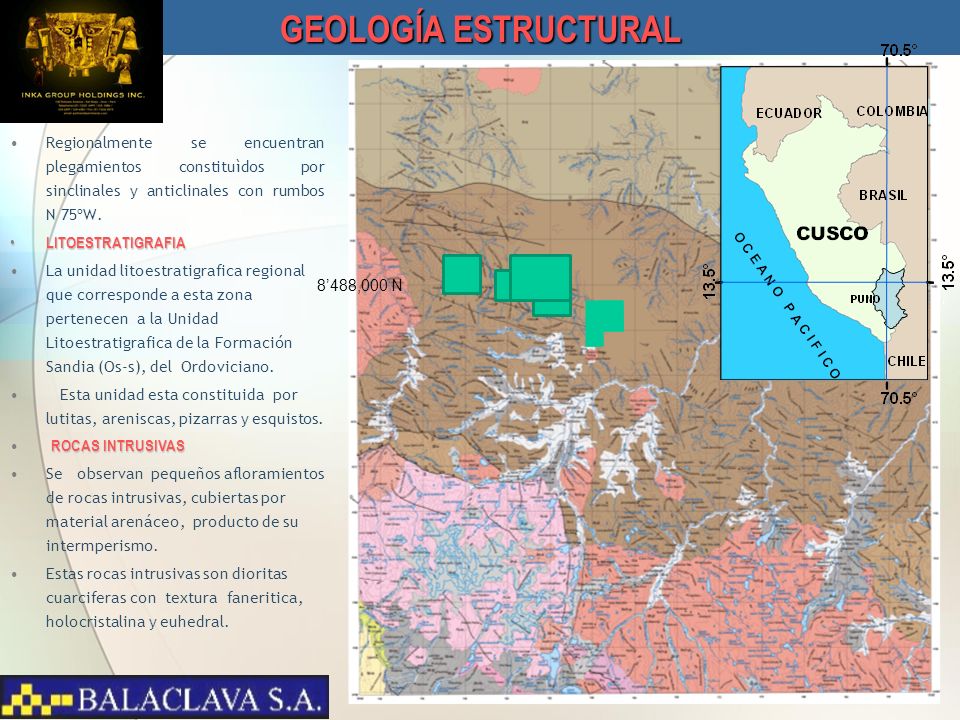

11 GEOLOGÍA ESTRUCTURAL Regionalmente se encuentran plegamientos constituìdos por sinclinales y anticlinales con rumbos N 75ºW. LITOESTRATIGRAFIA La unidad litoestratigrafica regional que corresponde a esta zona pertenecen a la Unidad Litoestratigrafica de la Formación Sandia (Os-s), del Ordoviciano. Esta unidad esta constituida por lutitas, areniscas, pizarras y esquistos.  ROCAS INTRUSIVAS Se observan pequeños afloramientos de rocas intrusivas, cubiertas por material arenáceo, producto de su intermperismo. Estas rocas intrusivas son dioritas cuarciferas con textura faneritica, holocristalina y euhedral.   8’488,000 N

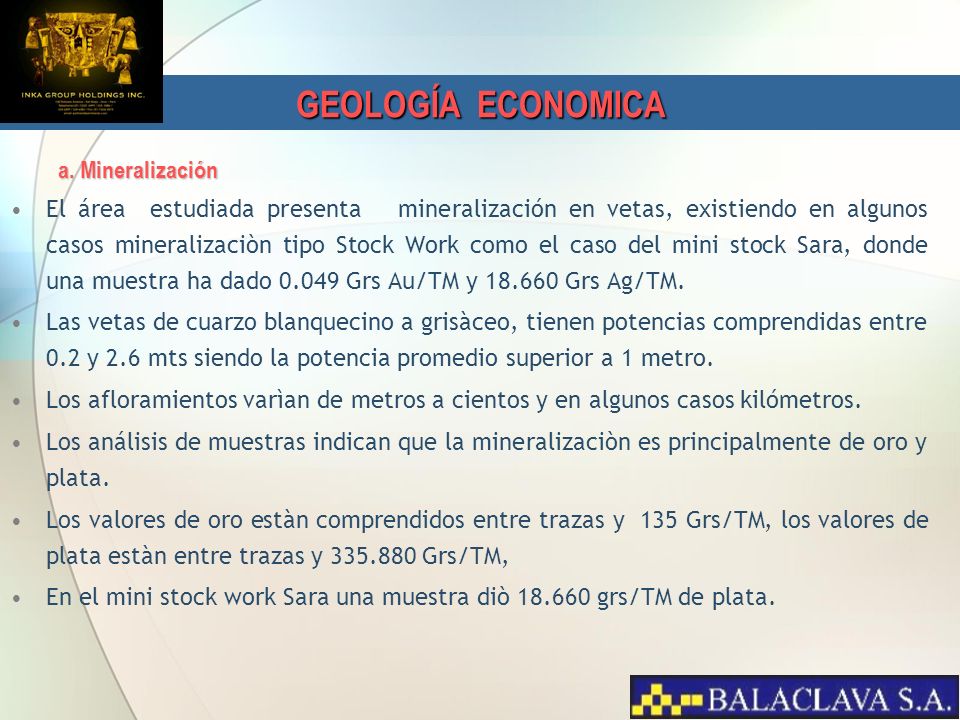

12 GEOLOGÍA ECONOMICA a. Mineralización
El área estudiada presenta mineralización en vetas, existiendo en algunos casos mineralizaciòn tipo Stock Work como el caso del mini stock Sara, donde una muestra ha dado Grs Au/TM y Grs Ag/TM. Las vetas de cuarzo blanquecino a grisàceo, tienen potencias comprendidas entre 0.2 y 2.6 mts siendo la potencia promedio superior a 1 metro. Los afloramientos varìan de metros a cientos y en algunos casos kilómetros. Los análisis de muestras indican que la mineralizaciòn es principalmente de oro y plata. Los valores de oro estàn comprendidos entre trazas y 135 Grs/TM, los valores de plata estàn entre trazas y Grs/TM, En el mini stock work Sara una muestra diò grs/TM de plata.

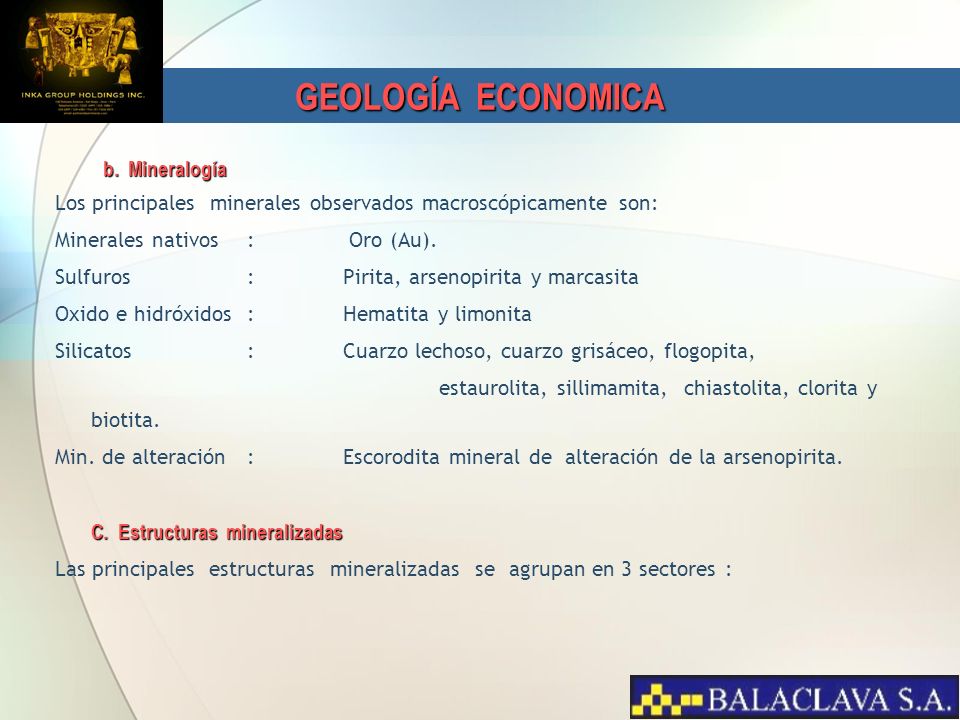

13 GEOLOGÍA ECONOMICA b. Mineralogía Los principales minerales observados macroscópicamente son: Minerales nativos : Oro (Au). Sulfuros : Pirita, arsenopirita y marcasita Oxido e hidróxidos : Hematita y limonita Silicatos : Cuarzo lechoso, cuarzo grisáceo, flogopita, estaurolita, sillimamita, chiastolita, clorita y biotita. Min. de alteración : Escorodita mineral de alteración de la arsenopirita. C. Estructuras mineralizadas Las principales estructuras mineralizadas se agrupan en 3 sectores :

14 GEOLOGÍA ECONOMICA 1. Sector Zona Madre (15 vetas)
Veta socabòn Veta Rita Veta Marìa Veta Rosa Veta Magdalena Veta Itala Veta Nelly Veta Irene Veta Marìa I Veta Inès Veta Marìa II Veta Tula Veta Lila Veta Carmen Veta Dora 2. Sector II (5 vetas) Veta Catalina Veta Alicia Veta Alicia I Veta Alicia II Veta Alicia III 3. Sector III (8 vetas) Veta Marina Veta Rocìo VetaTeresa Veta Elvira Veta Lupe Veta Miriam Veta Sara Veta Bertha

15 OBSERVACIONES La litologia constituida fundamentalmente por esquistos pizarrosos, regionalmente corresponde a la unidad litoestratigrafica de la formación Sandia, del Ordoviciano. Las rocas ígneas intrusivas, son dioritas cuarcíferas, conformando pequeños cuerpos ígneos, en forma de stocks y diques. Se observan plegamientos que conforman sinclinales y anticlinales con rumbo promedio N75W, también fallas geológicas constituyendo diversos sistemas. Las estructuras mineralizadas principalmente son vetas bien definidas por lo general conteniendo cuarzo blanquecino habiéndose encontrado en el muestreo valores de oro comprendidos entre trazas y más de cien gramos por tonelada métrica. No se conoce la longitud de las vetas descubiertas, es necesario hacer trincheras de reconocimiento y otras labores

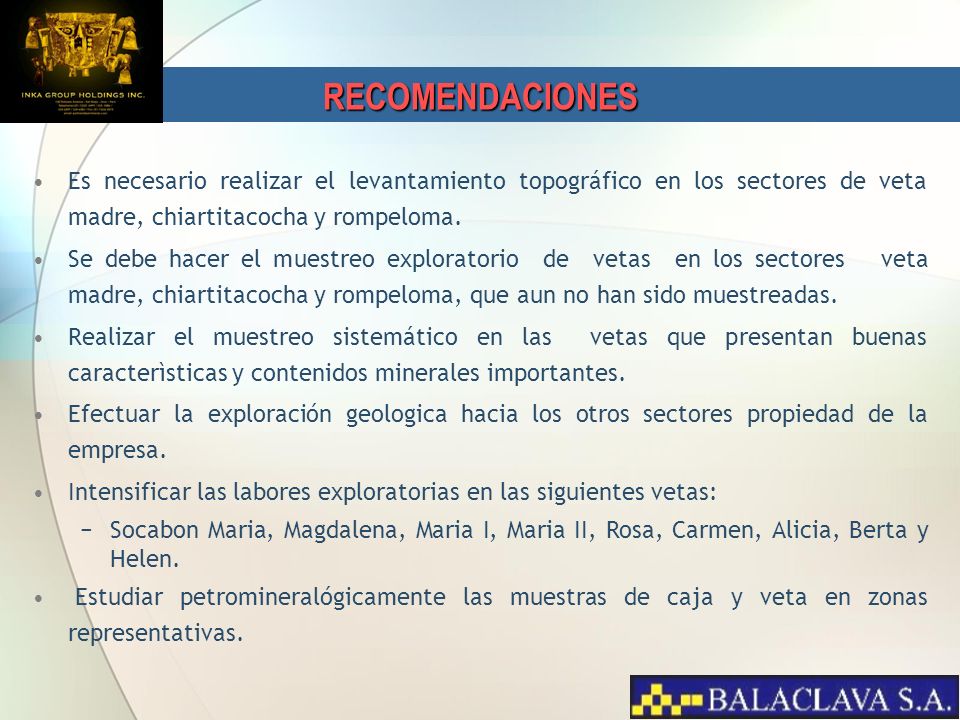

16 RECOMENDACIONES Es necesario realizar el levantamiento topográfico en los sectores de veta madre, chiartitacocha y rompeloma. Se debe hacer el muestreo exploratorio de vetas en los sectores veta madre, chiartitacocha y rompeloma, que aun no han sido muestreadas. Realizar el muestreo sistemático en las vetas que presentan buenas caracterìsticas y contenidos minerales importantes. Efectuar la exploración geologica hacia los otros sectores propiedad de la empresa. Intensificar las labores exploratorias en las siguientes vetas: Socabon Maria, Magdalena, Maria I, Maria II, Rosa, Carmen, Alicia, Berta y Helen. Estudiar petromineralógicamente las muestras de caja y veta en zonas representativas.

17 CONCLUSIONES El área explorada, pertenece a una zona con mineralización de Oro. En el área visitada se han observado tres zonas con caracteríasticas propias, habiéndose descubierto hasta el momento unas 60 vetas, que por lo general son estructuras bien definidas con potencias que promedian un metro a más, en algunos casos las longitudes están en el orden de cientos de metros y aún kilométricas como se presentaría en la zona madre. Es posible a corto plazo, desarrollar frentes de explotación temprana con altos contenidos auríferos. Es posible encontrar un buen potencial y contenidos auríferos atractivos y económicamente rentables. De acuerdo al trabajo de gabinete, observaciones de campo, resultados de laboratorio y otros es posible que en ésta zona se pueda desarrollar una operación minera aurífera de dimensiones de mediana a gran minería.
