Presentación del tema: "PROSPECCION Y EXPLORACION MINERA. ¿POR QUE SE EXPLORA? Exploración y Prospección Investigación Evaluación de Reservas Yacimiento Diseño de explotación."— Transcripción de la presentación:

1 PROSPECCION Y EXPLORACION MINERA

2 ¿POR QUE SE EXPLORA? Exploración y Prospección Investigación Evaluación de Reservas Yacimiento Diseño de explotación Explotación Agotamiento de Reservas Restauración Abandono Mena Mineral Estériles y Residuos Tratamiento Mineralúrgico Pirometalúrgico Producto Vendible Sustitución Técnica Demanda Influencias Externas Sobre la Demanda Mercado Influencias Externas Sobre la Oferta OfertaPrecio Uso ReciclajeConsumo

3 Definiciones y Objetivos De la Prospección y Exploración Prospección, es la búsqueda de anomalías minerales: se prospecta una región para encontrar depósitos de minerales. Exploración, se explora un depósito mineral para definir su explotabilidad. ( Kreiter 1968 )

4 Técnicas de Exploración Técnicas interpretación de fotografías aéreas y satelitales. Técnicas Geológicas Técnicas geoquímicas Técnicas geofísicas * Método magnético * Método gravimétrico * Método electromagnético * Método eléctricos * Métodos sísmicos > Otras técnicas, sondajes, piques y las labores mineras.

5 Exploración Satelital

6 INICIACION DE LA EXPLORACIÓN PUEDE AFLORAR LA MINERALIZACION NO NECESARIAMENTE PUEDE AFLORAR Superficie Zona de Afloramientos Superficie

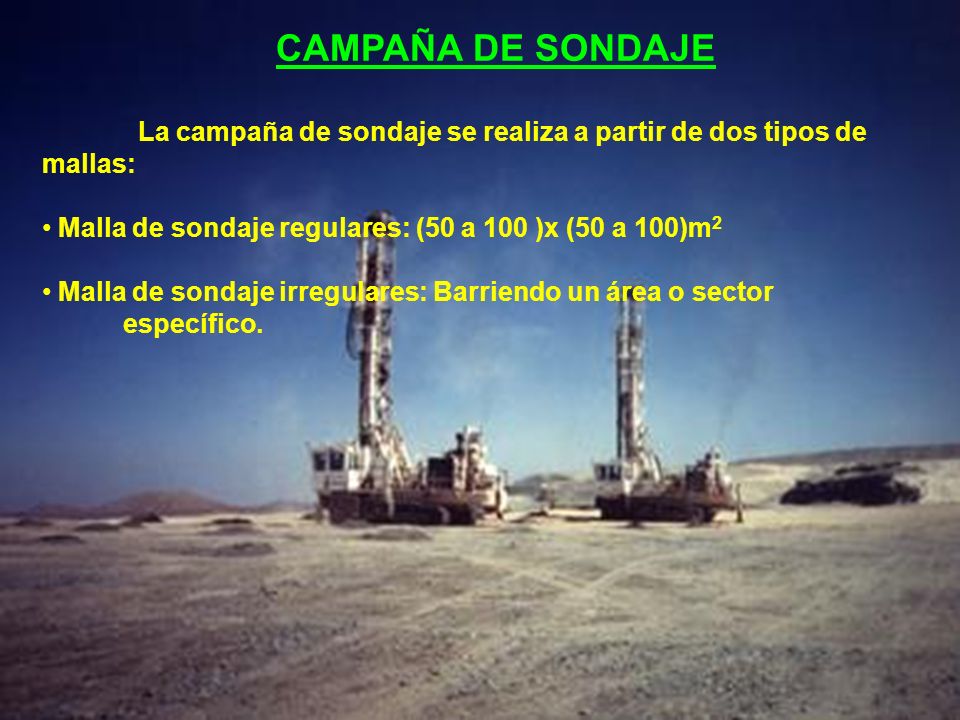

7 CAMPAÑA DE SONDAJE La campaña de sondaje se realiza a partir de dos tipos de mallas: Malla de sondaje regulares: (50 a 100 )x (50 a 100)m 2 Malla de sondaje irregulares: Barriendo un área o sector específico.

8 A.- Determinar el nivel de sobrecarga. B.- Determinar las propiedades geotécnicas importantes. Cohesión (C o ) Fricción ( o ) Resistencia a la Compresión (R c ) Resistencia a la Tracción (R T ) Porosidad ( ) Humedad ( ) Grado de Saturación (S r ) Densidad de la Roca ( Rx ) Capacidad Sísmica de las Rocas C.- Determinar las variables o parámetros geológico Clivaje, Diaclasas, Fallas Alteración hidrotermal Tipos de Minerales y de Rocas Leyes minerales (Anisotropía e Isotropía) Leyes media, de corte y marginal D.- Determinar una caracterización del macizo rocoso. R.Q.D. Frecuencia de fracturas

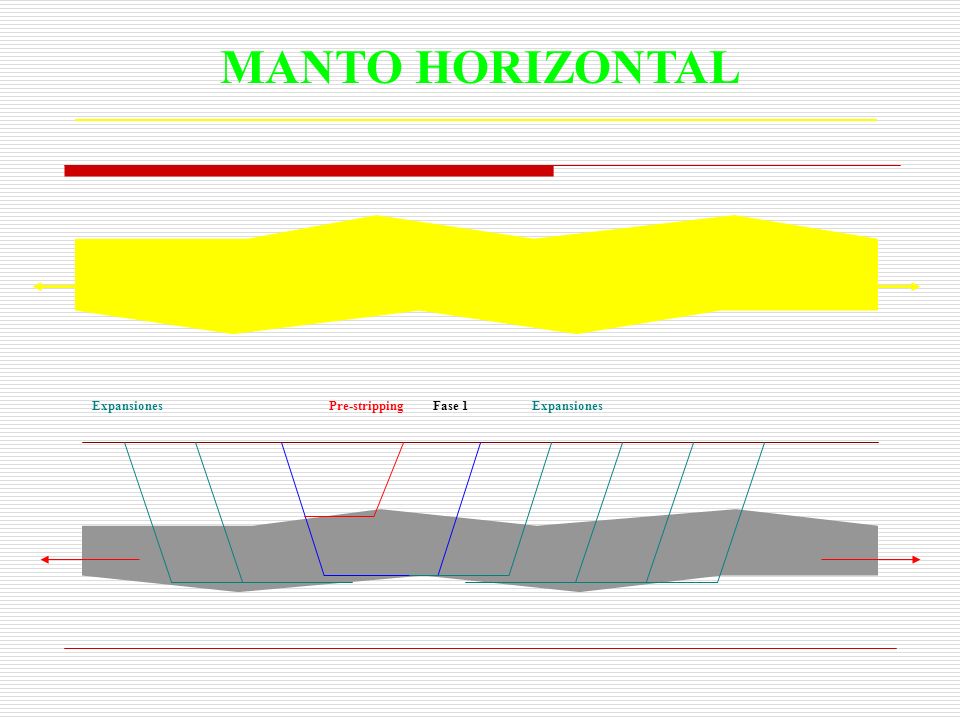

9 MANTO HORIZONTAL Pre-strippingFase 1Expansiones

10 Pre-stripping Fase 1 Expansiones

11 Fase 1 Pre-stripping MANTO INCLINADO

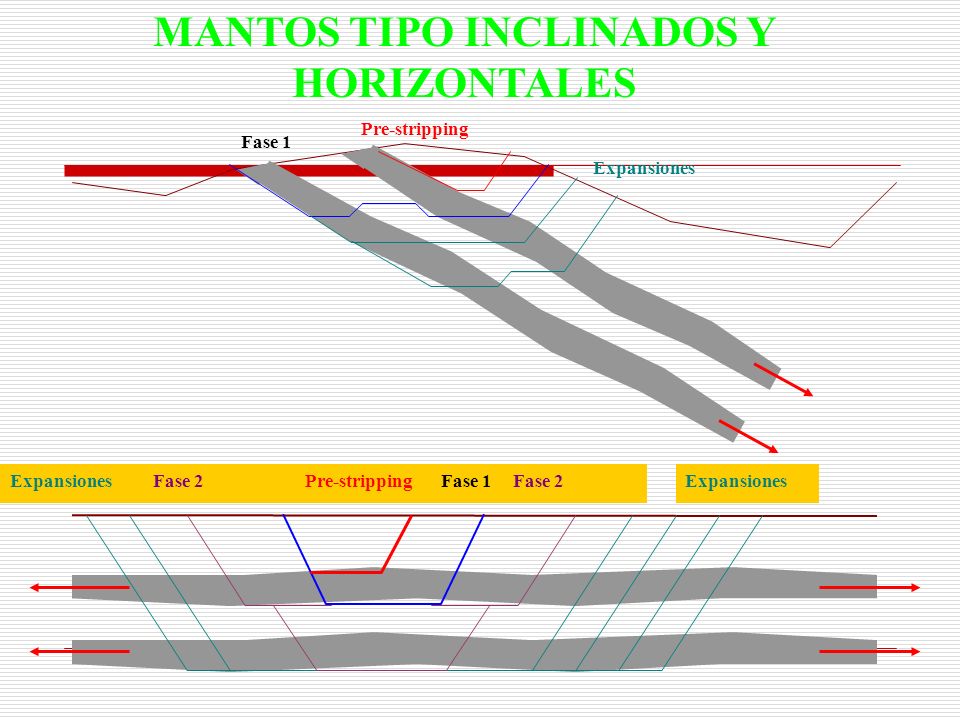

12 Expansiones Fase 1 Pre-stripping MANTOS TIPO INCLINADOS Y HORIZONTALES Pre-strippingFase 1Expansiones Fase 2

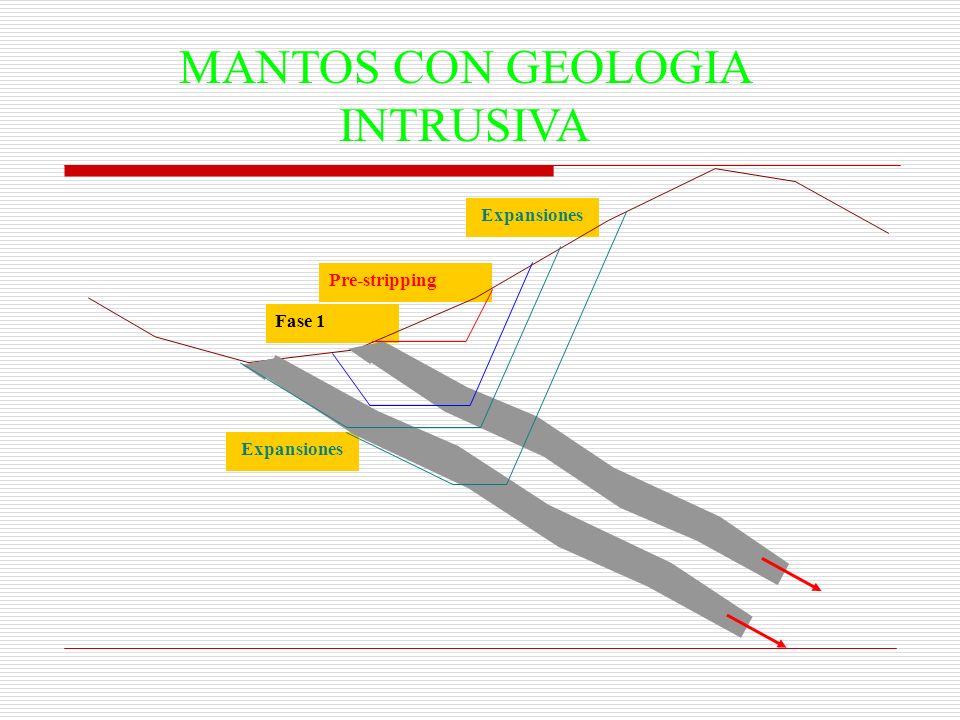

13 Expansiones Fase 1 Pre-stripping Expansiones MANTOS CON GEOLOGIA INTRUSIVA

14 Expansiones Fase 1 Pre-stripping Expansiones MANTOS CON GEOLOGIA FAVORABLE

15 Pre-stripping Fase 1 Expansiones EXPLOTACION YACIMIENTOS CON CUERPOS SATELITES

16 Fases de La Exploración Exploración Básica FASE 1FASE 2 Estudios de Áreas de InterésEstudios de Blancos Hipótesis de modelos de yacimientos Técnicas de interpretación Satelital Geología Básica Geofísica Aerotransportada Geoquímica estratégica Geología a escala intermedia Geoquímica sistemática Catas, Zanjas y Canaletas Geofísica Estratégica Sondajes estratégicos PRODUCTO Selección de BlancosIdentificación de Prospectos

17 EXPLORACION INTERMEDIAEXPLORACIÓN AVANZADA FASE 3FASE 4 Prospectos de Interés GeológicoEvaluación de Reservas Geología de Detalle Geofísica de Detalle Campaña de Sondajes exploratorios Malla de Sondajes Sistemáticos Labores Mineras de Reconocimiento PRODUCTO Identificación de YacimientosCategorización de Reservas Mineras Fases de La Exploración

18 Uso de resultados de exploración Modelamiento Geológico (Litología, Mineralización, Alteración Unidades de estimación) Modelamiento Geológico (Litología, Mineralización, Alteración Unidades de estimación) Modelo de Leyes Kriging / Simulación Modelo de Leyes Kriging / Simulación Cálculo de Recursos Geológicos Cálculo de Recursos Geológicos Clasificación de Recursos Geológicos Clasificación de Recursos Geológicos Diseño y Plan Minero Diseño y Plan Minero Cálculo de Reservas Cálculo de Reservas

19 Metodologías de asignación Polígonos Polígonos Inverso de la distancia Inverso de la distancia Kriging Kriging Simulación Simulación

20 Modelamiento Geológico Malla de sondajes 50 x 50 m Malla de sondajes 50 x 50 m Modelo litológico: pórfido cuprifero Modelo litológico: pórfido cuprifero

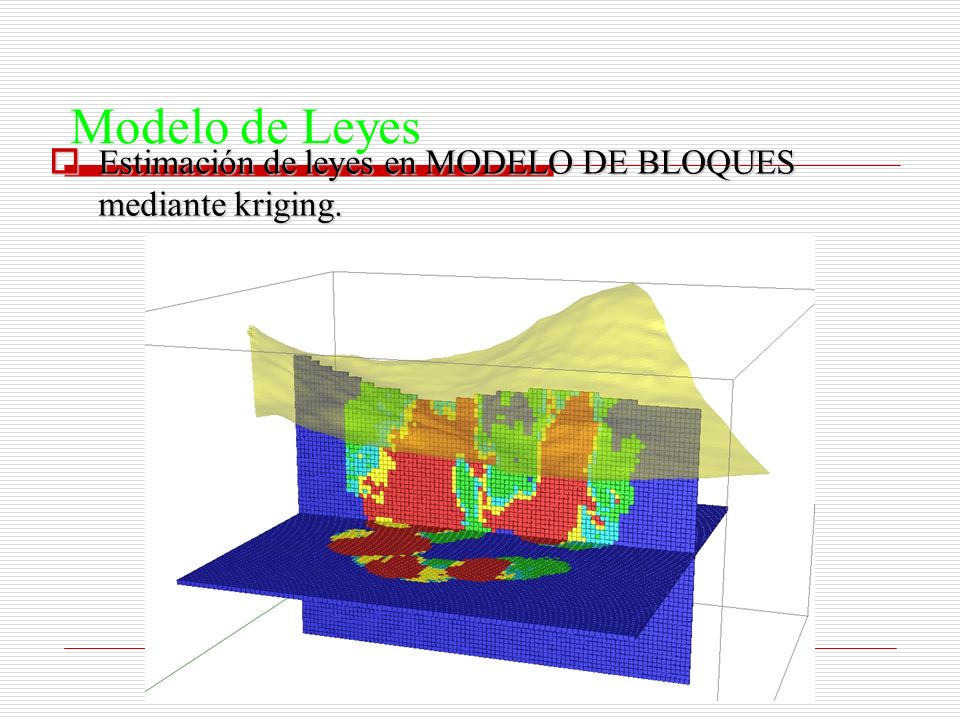

21 Modelo de Leyes Estimación de leyes en MODELO DE BLOQUES mediante kriging. Estimación de leyes en MODELO DE BLOQUES mediante kriging.

22 Cálculo de Recursos Geológicos Curva Tonelaje Ley Curva Tonelaje Ley

23 Uso de datos de muestreo de producción Programación de producción Programación de producción Discriminación Discriminación Mineral a Planta Mineral a Planta Mineral a Acopios Mineral a Acopios Estéril a Botaderos Estéril a Botaderos Metodologías de programación Metodologías de programación Polígonos manuales Polígonos manuales Inverso de la distancia Inverso de la distancia Kriging Kriging Simulación Beneficio esperado Simulación Beneficio esperado Optimización de límites de extracción Optimización de límites de extracción
