Aplicación de las técnicas de batea en prospección de yacimientos minerales.

Presentaciones similares


Presentación del tema: "Aplicación de las técnicas de batea en prospección de yacimientos minerales."— Transcripción de la presentación:

1 Aplicación de las técnicas de batea en prospección de yacimientos minerales

2 ASIGNATURA Y PROFESOR Métodos de Prospección en Geología, Cuarto Curso de la Licenciatura de Geología. Profesor: Reinaldo Sáez Ramos MARTA MOLINA FERIA JULIA MONTES DE OCA ZAPATERO ALEJANDRO TOSCANO GARRIDO MARIA JOSE VARELA ANTONETE VERONICA VARGAS MARTIN ALUMNOS

3 OBJETIVOS Obtención de concentrados de minerales densos mediante técnicas de bateoObtención de concentrados de minerales densos mediante técnicas de bateo Identificar los minerales presentes en los concentradosIdentificar los minerales presentes en los concentrados Identificar posibles areas fuente para los distintos mineralesIdentificar posibles areas fuente para los distintos minerales Establecer criterios de prospección en base a los minerales identificadosEstablecer criterios de prospección en base a los minerales identificados MOTIVACION La posibilidad de que aparezcan pequeñas partículas de oro en los concentrados constituye un acicate extra en esta prácticaLa posibilidad de que aparezcan pequeñas partículas de oro en los concentrados constituye un acicate extra en esta práctica Pepita de oro extraída durante la práctica en 2004

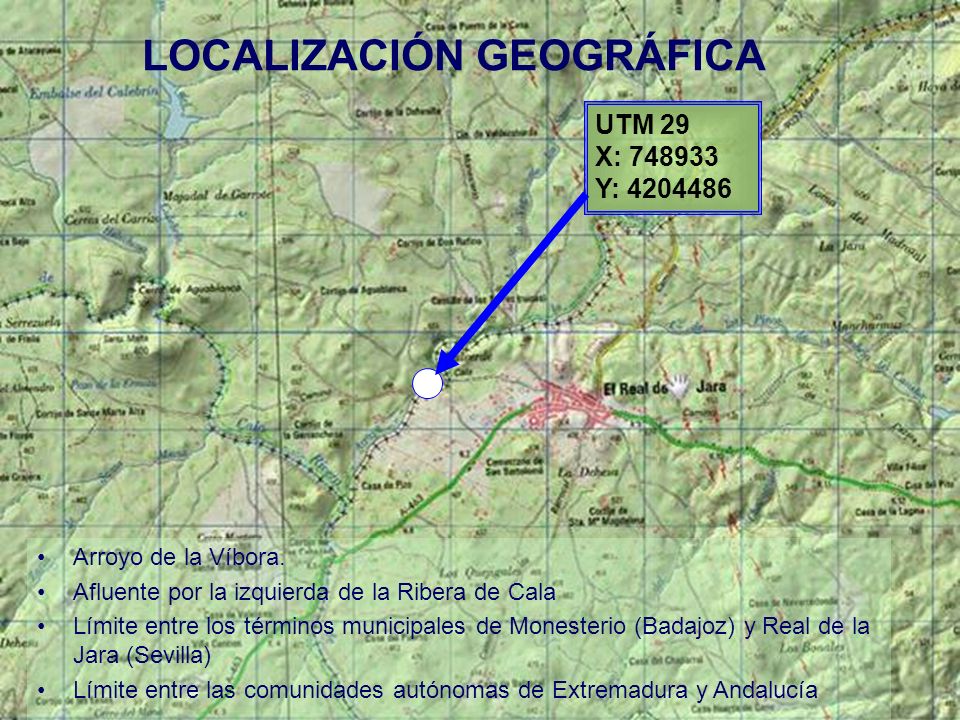

4 UTM 29 X: Y: LOCALIZACIÓN GEOGRÁFICA Arroyo de la Víbora. Afluente por la izquierda de la Ribera de Cala Límite entre los términos municipales de Monesterio (Badajoz) y Real de la Jara (Sevilla) Límite entre las comunidades autónomas de Extremadura y Andalucía

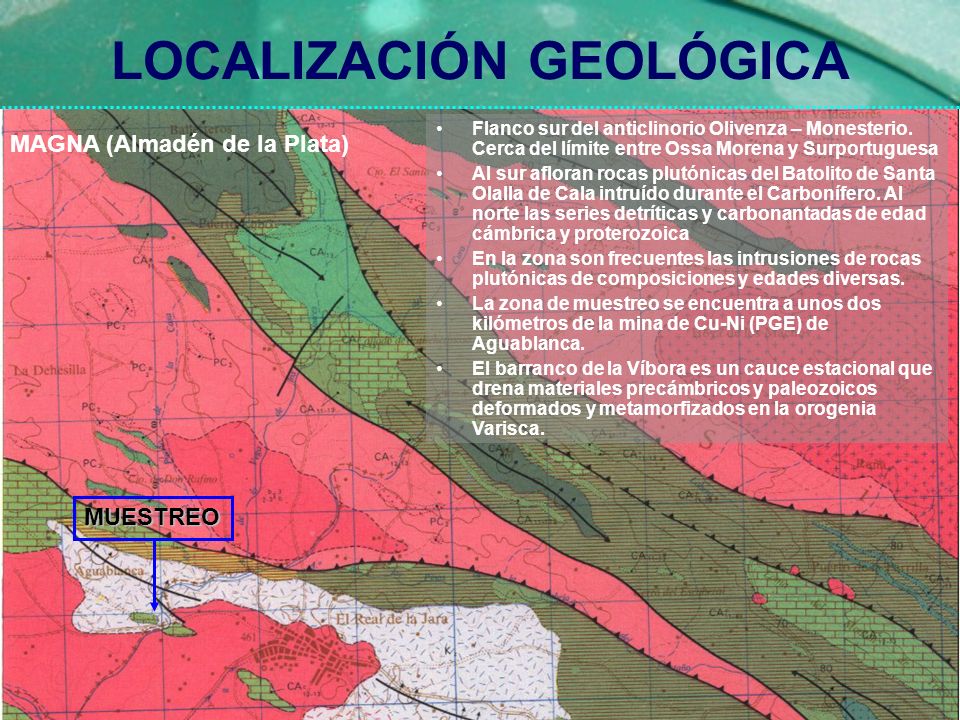

5 MUESTREO LOCALIZACIÓN GEOLÓGICA MAGNA (Almadén de la Plata) Flanco sur del anticlinorio Olivenza – Monesterio. Cerca del límite entre Ossa Morena y Surportuguesa Al sur afloran rocas plutónicas del Batolito de Santa Olalla de Cala intruído durante el Carbonífero. Al norte las series detríticas y carbonantadas de edad cámbrica y proterozoica En la zona son frecuentes las intrusiones de rocas plutónicas de composiciones y edades diversas. La zona de muestreo se encuentra a unos dos kilómetros de la mina de Cu-Ni (PGE) de Aguablanca. El barranco de la Víbora es un cauce estacional que drena materiales precámbricos y paleozoicos deformados y metamorfizados en la orogenia Varisca.

6 METODOS de CAMPO La técnica de bateo consiste en aprovechar la fuerza centrifuga inducida por movimiento circular y oscilante de una mezcla de agua y sedimentos depositados en una batea Los minerales más ligeros son expulsados de la batea por efecto de la fuerza centrífuga Los minerales más pesados se concentran en el fondo El concentrado de minerales densos se extrae con una pipeta y se conserva en un bote para su estudio en el laboratorio

7 METODOS de LABORATORIO Limpieza de concentrados mediante líquídos densos (Bromoformo) Separación de distintas fracciones en función de sus susceptibilidad magnética (Separador isodinámico)Separación de distintas fracciones en función de sus susceptibilidad magnética (Separador isodinámico) Clasificación de granos mediante lupa binocularClasificación de granos mediante lupa binocular Identificación de minerales mediante DRX y SEMIdentificación de minerales mediante DRX y SEM

8 METODOS de LABORATORIO Microscopio electónico de barrido (SEM) Columna separación mediante líquidos densos Separador isodinámico (Frantz) Lupa binocular con sistema de captura de imágenes

9 METODOS de GABINETE Delimitación de la cuenca hidrográfica aguas arriba del punto de muestreoDelimitación de la cuenca hidrográfica aguas arriba del punto de muestreo Compilación de información geológica sobre la cuenca drenante (MAGNA)Compilación de información geológica sobre la cuenca drenante (MAGNA) Identificación de posibles rocas madre para los minerales significativosIdentificación de posibles rocas madre para los minerales significativos Interpretación de los resultados en términos de prospección de recursos mineralesInterpretación de los resultados en términos de prospección de recursos minerales

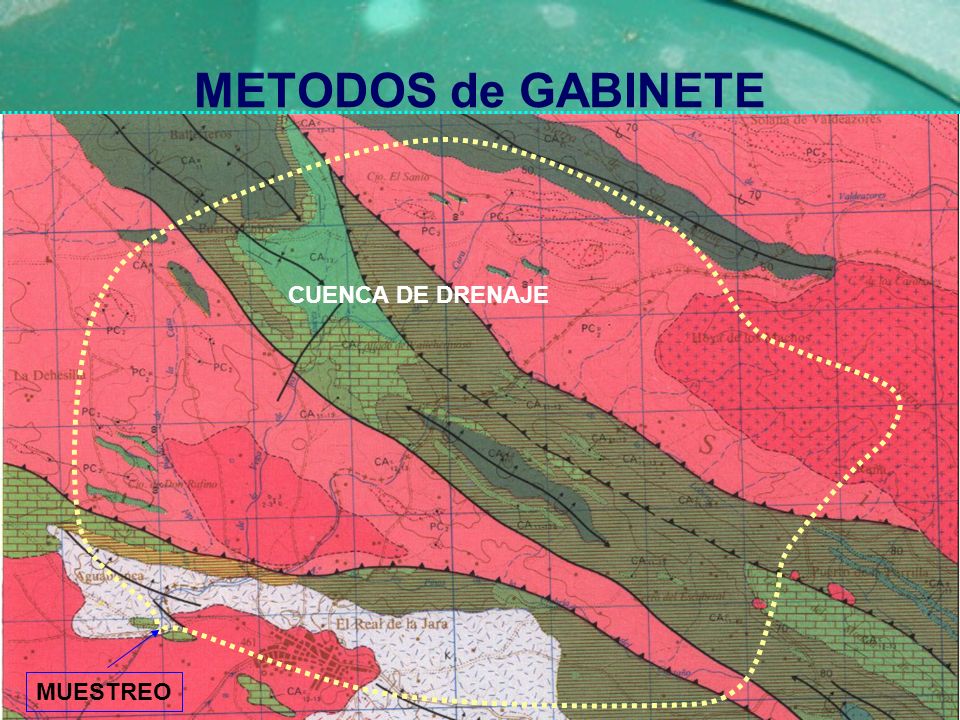

10 METODOS de GABINETE MUESTREO CUENCA DE DRENAJE

11 Conclusiones Mineralogía: Silicatos: zircón, piroxeno, titanita, granate, epidota Óxidos: ilmenita, rutilo, hematites, magnetita, cromita Elementos: oro Significado Cromita y oro tienen interés directo como minerales marcadores de posibles mineralizaciones. La composición de los piroxenos, granates y epidotas sugieren una relación con zonas de skarn potencialmente mineralizadas en Cu y Fe (como Minas de Cala o Coto Teuler). La presencia de magnetita e ilmenita refuerza esa interpretación
