Objetivos de la Presentación.

Presentación del tema: "Objetivos de la Presentación."— Transcripción de la presentación:

1 Objetivos de la Presentación.
RUIDOS Y VIBRACIONES Objetivos de la Presentación. Exponer los aspectos destacados de la propuesta elevada a la SRT sobre Ruidos y Vibraciones.

2 RUIDOS La influencia del Ruido en el ser humano dependen de: Características del individuo (labilidad personal) Tipo de tarea (ej.: Nivel de concentración requerida) Presencia de agentes: físicos – químicos- biológicos. Tiempo de exposición. Características de Ruido (volumen, frecuencia, etc.)

3 RUIDOS Características temporales Ruidos continuos Ruidos variables o intermitentes Ruidos de impulso, incluyendo los del impacto Características dadas por la frecuencia. Ruidos de banda ancha Ruidos de banda angosta y tonales. Ultrasonido Infrasonidos

4 RUIDOS Un índice sencillo para los ruidos continuos y variables.
N.S.C.E. Nivel Sonoro Continuo Equivalente El ruido continuo y variable se reemplaza por otro constante de igual energía sonora. dBA N.S.C.E. Tiempo 8 hs.

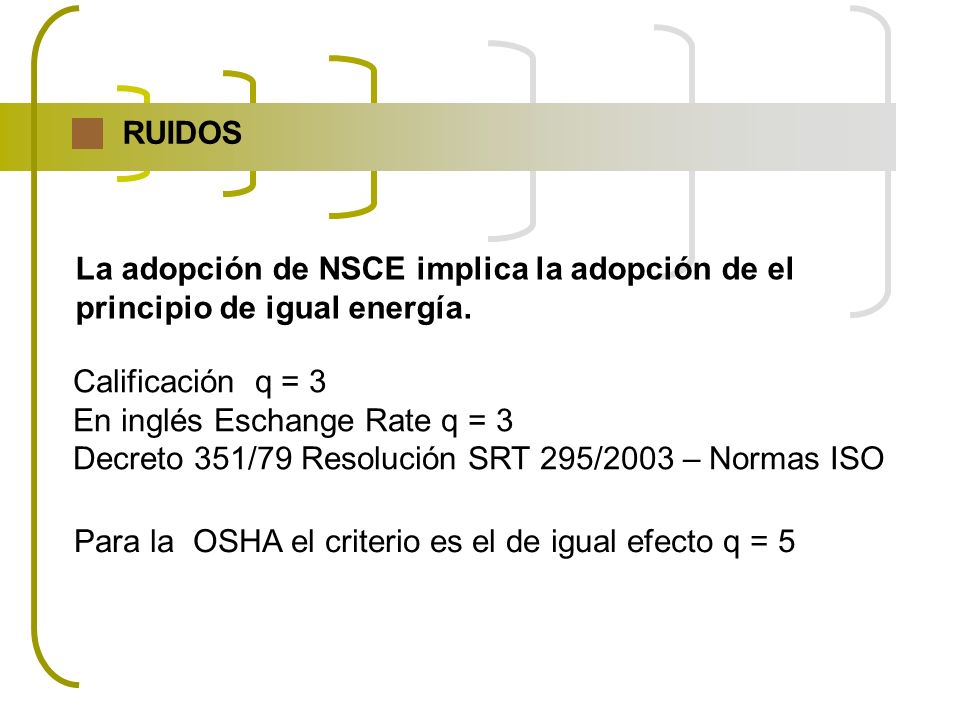

5 RUIDOS La adopción de NSCE implica la adopción de el principio de igual energía. Calificación q = 3 En inglés Eschange Rate q = 3 Decreto 351/79 Resolución SRT 295/2003 – Normas ISO Para la OSHA el criterio es el de igual efecto q = 5

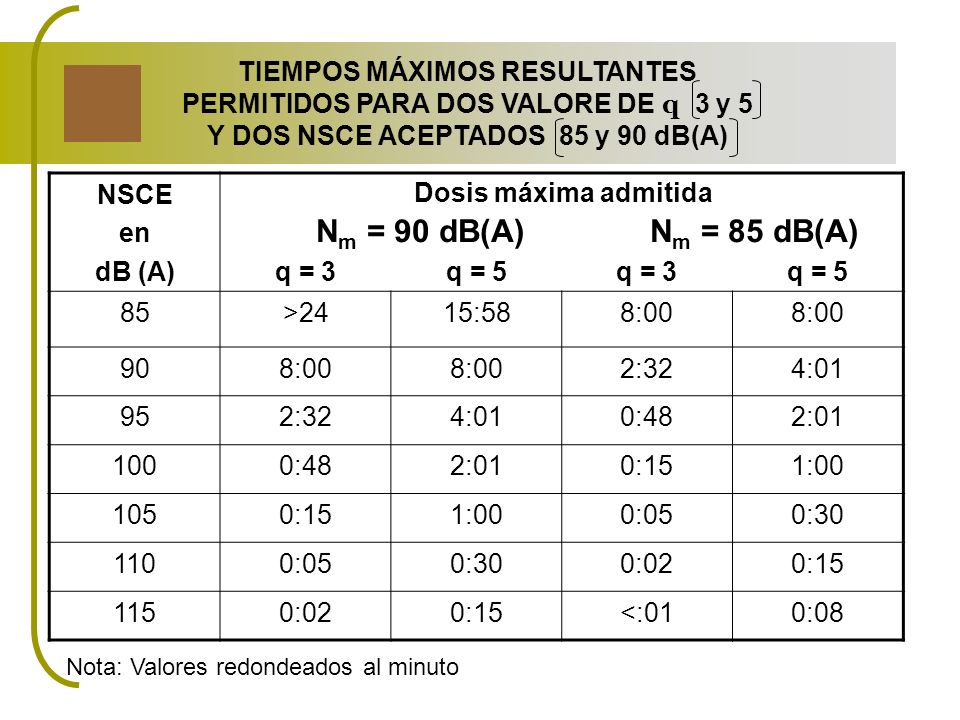

6 Nm = 90 dB(A) Nm = 85 dB(A) TIEMPOS MÁXIMOS RESULTANTES
PERMITIDOS PARA DOS VALORE DE q 3 y 5 Y DOS NSCE ACEPTADOS 85 y 90 dB(A) NSCE en dB (A) q = 3 q = 5 85 >24 15:58 8:00 90 2:32 4:01 95 0:48 2:01 100 0:15 1:00 105 0:05 0:30 110 0:02 115 <:01 0:08 Dosis máxima admitida Nm = 90 dB(A) Nm = 85 dB(A) Nota: Valores redondeados al minuto

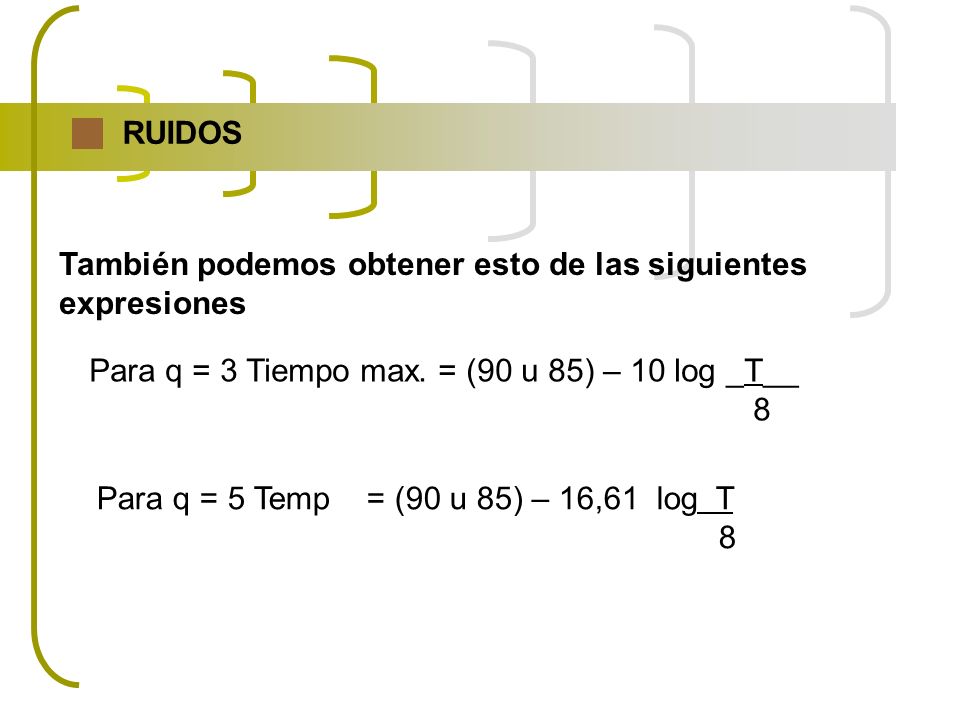

7 RUIDOS También podemos obtener esto de las siguientes expresiones Para q = 3 Tiempo max. = (90 u 85) – 10 log _T__ 8 Para q = 5 Temp = (90 u 85) – 16,61 log T 8

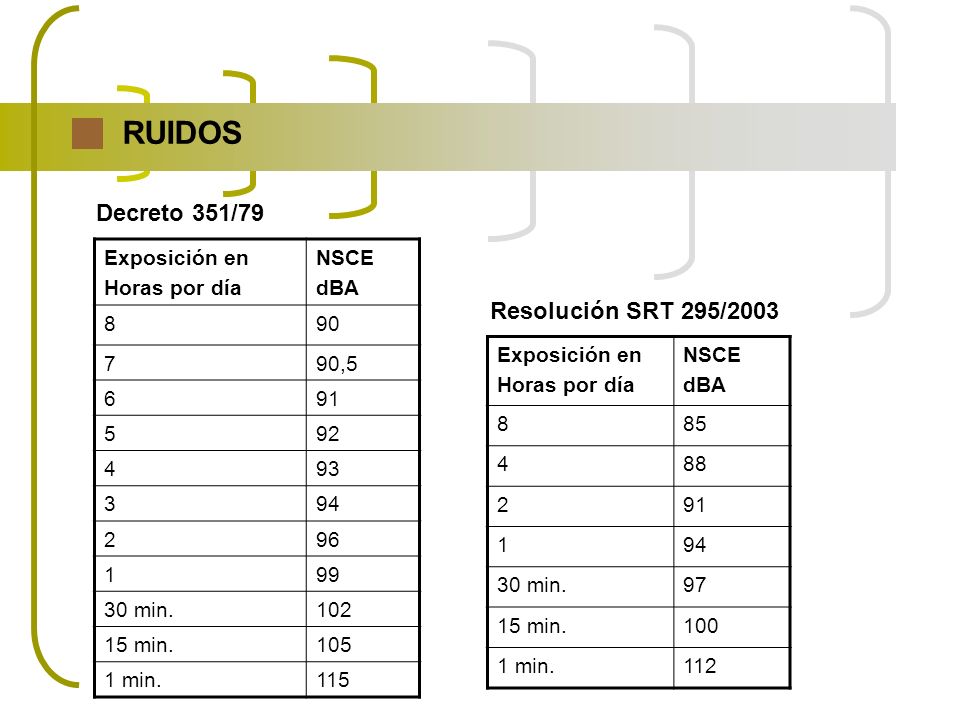

8 RUIDOS Decreto 351/79 Resolución SRT 295/2003 Exposición en
Horas por día NSCE dBA 8 90 7 90,5 6 91 5 92 4 93 3 94 2 96 1 99 30 min. 102 15 min. 105 1 min. 115 Resolución SRT 295/2003 Exposición en Horas por día NSCE dBA 8 85 4 88 2 91 1 94 30 min. 97 15 min. 100 1 min. 112

9 requisitos de la exposición al ruido según el país. País, Fecha

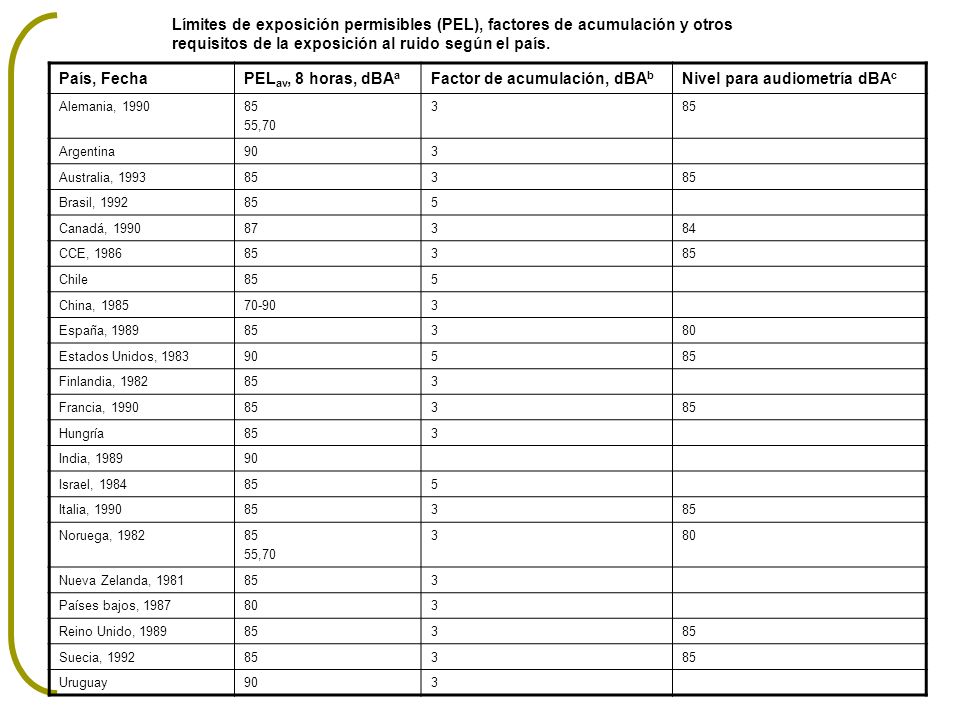

Límites de exposición permisibles (PEL), factores de acumulación y otros requisitos de la exposición al ruido según el país. País, Fecha PELav, 8 horas, dBAa Factor de acumulación, dBAb Nivel para audiometría dBAc Alemania, 1990 85 55,70 3 Argentina 90 Australia, 1993 Brasil, 1992 5 Canadá, 1990 87 84 CCE, 1986 Chile China, 1985 70-90 España, 1989 80 Estados Unidos, 1983 Finlandia, 1982 Francia, 1990 Hungría India, 1989 Israel, 1984 Italia, 1990 Noruega, 1982 Nueva Zelanda, 1981 Países bajos, 1987 Reino Unido, 1989 Suecia, 1992 Uruguay aPEL= Límites de exposición permisibles. bFactor de acumulación. A veces llamado factor de duplicación o relación de interdependencia tiempo / intensidad, es la variación del nivel de ruido (en dB) permitido para cada división por dos o duplicación de la duración de la exposición. cAl igual que los PEL, los niveles para controles técnicos y pruebas audiométricas son también, presumiblemente, niveles medios.

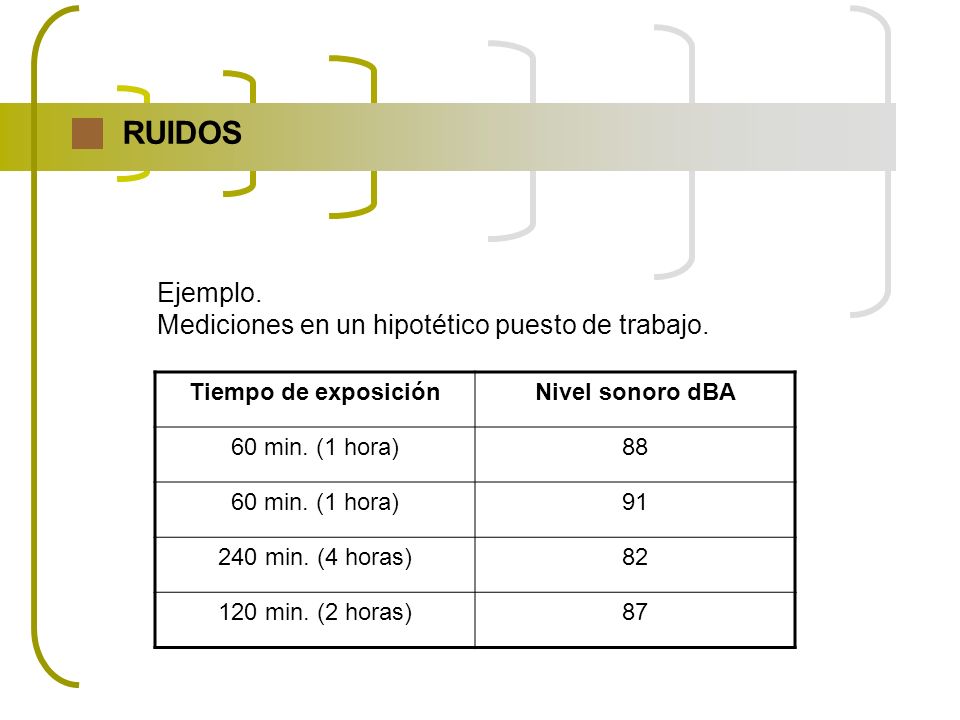

10 RUIDOS Ejemplo. Mediciones en un hipotético puesto de trabajo.
Tiempo de exposición Nivel sonoro dBA 60 min. (1 hora) 88 91 240 min. (4 horas) 82 120 min. (2 horas) 87

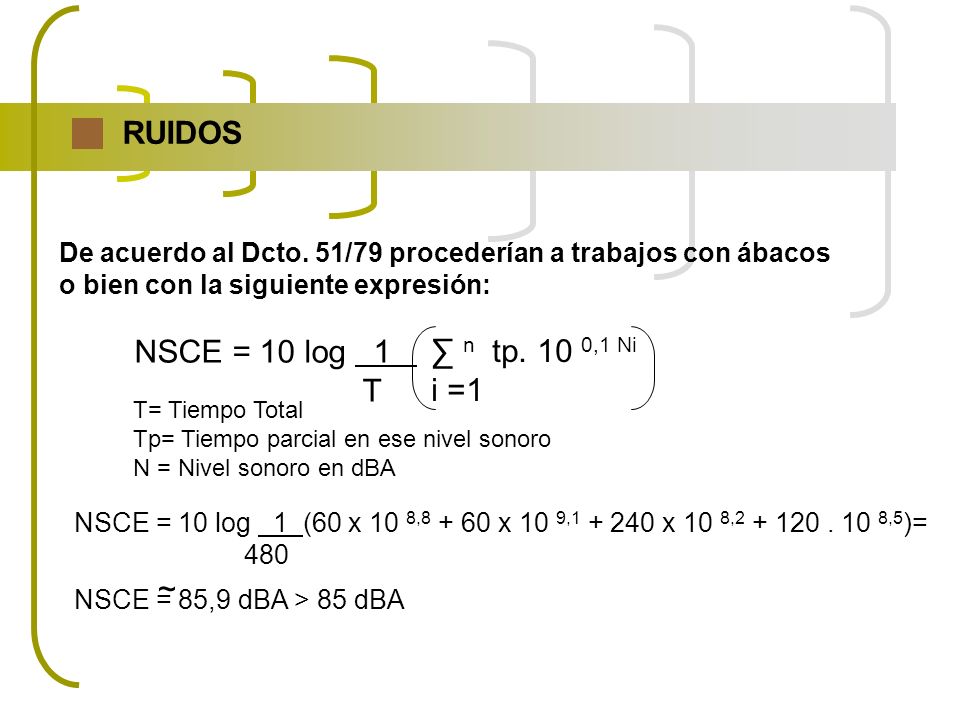

11 RUIDOS NSCE = 10 log 1 n tp. 10 0,1 Ni T i =1
De acuerdo al Dcto. 51/79 procederían a trabajos con ábacos o bien con la siguiente expresión: NSCE = 10 log 1 T n tp. 10 0,1 Ni i =1 T= Tiempo Total Tp= Tiempo parcial en ese nivel sonoro N = Nivel sonoro en dBA NSCE = 10 log 1 (60 x 10 8, x 10 9, x 10 8, ,5)= 480 NSCE = 85,9 dBA > 85 dBA

12 RUIDOS C1 + C2 + …… Cn < a 1 T1 T2 Tn

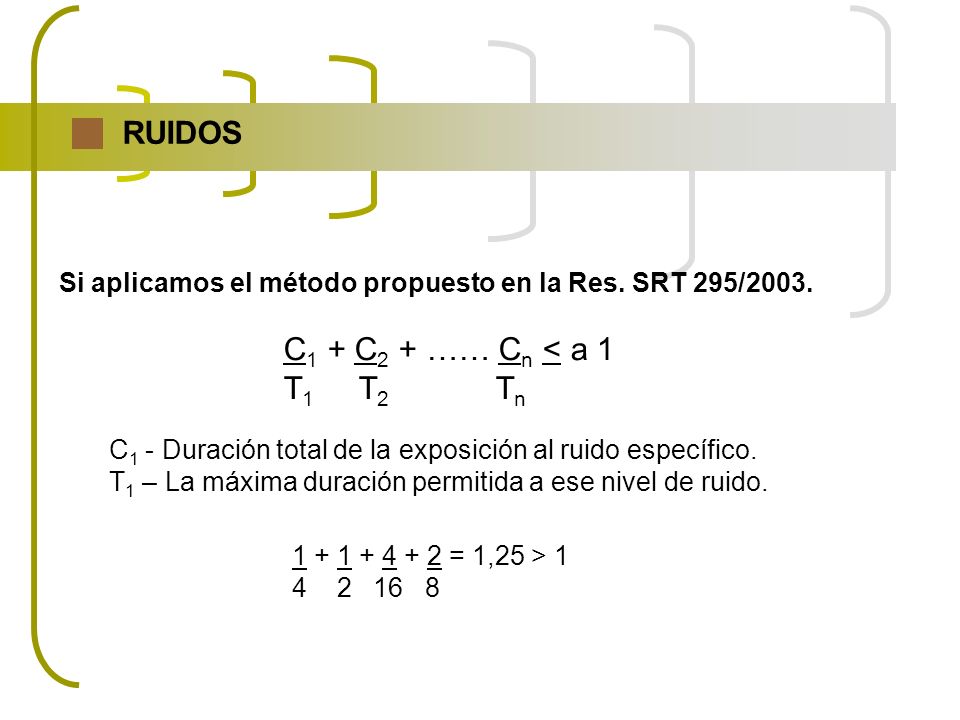

Si aplicamos el método propuesto en la Res. SRT 295/2003. C1 + C2 + …… Cn < a 1 T1 T Tn C1 - Duración total de la exposición al ruido específico. T1 – La máxima duración permitida a ese nivel de ruido. = 1,25 > 1

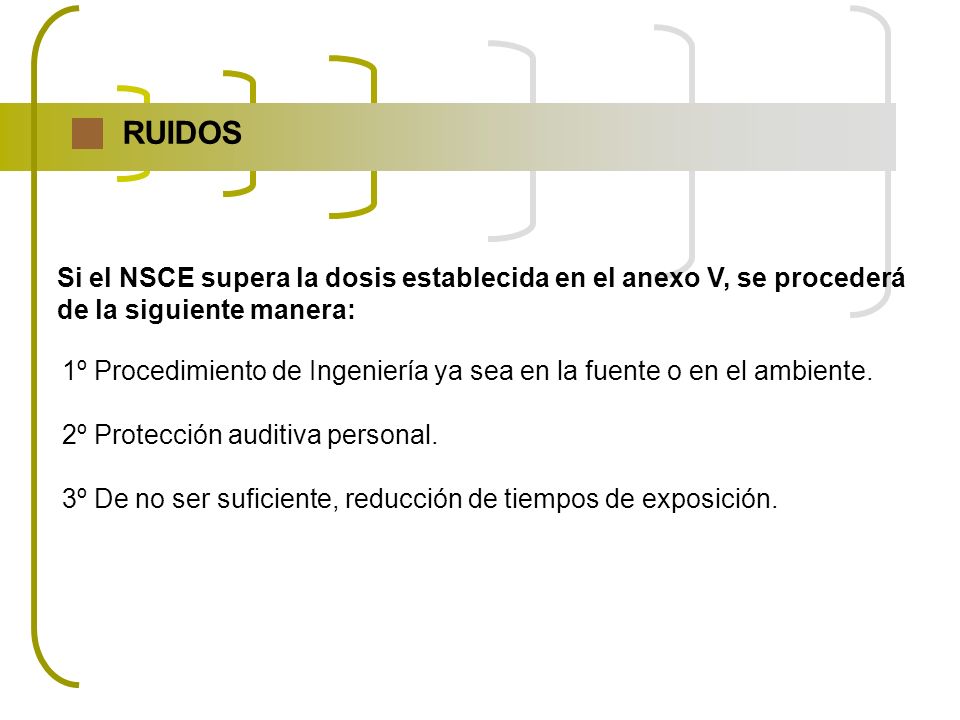

13 RUIDOS Si el NSCE supera la dosis establecida en el anexo V, se procederá de la siguiente manera: 1º Procedimiento de Ingeniería ya sea en la fuente o en el ambiente. 2º Protección auditiva personal. 3º De no ser suficiente, reducción de tiempos de exposición.

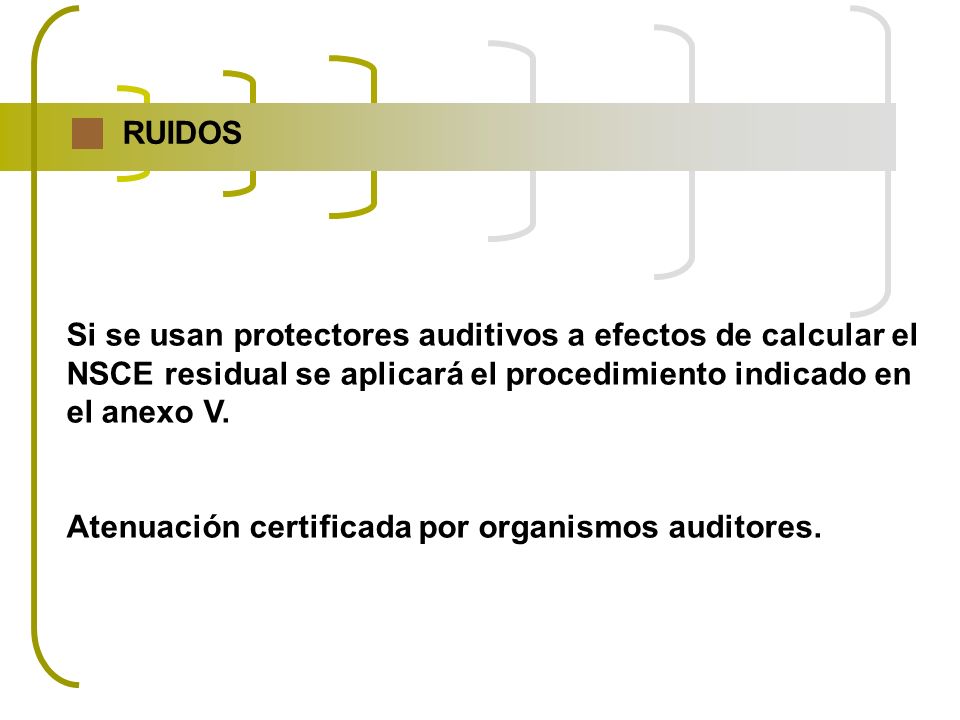

14 RUIDOS Si se usan protectores auditivos a efectos de calcular el NSCE residual se aplicará el procedimiento indicado en el anexo V. Atenuación certificada por organismos auditores.

15 RUIDOS Todo trabajador expuesto a un NSCE de > 82 dBA deberá ser sometido a examen audiométrico 1º examen: Previo a la exposición a ruido. 2º examen: A los seis meses de inicio a la exposición. Siguientes exámenes: Frecuencia anual.

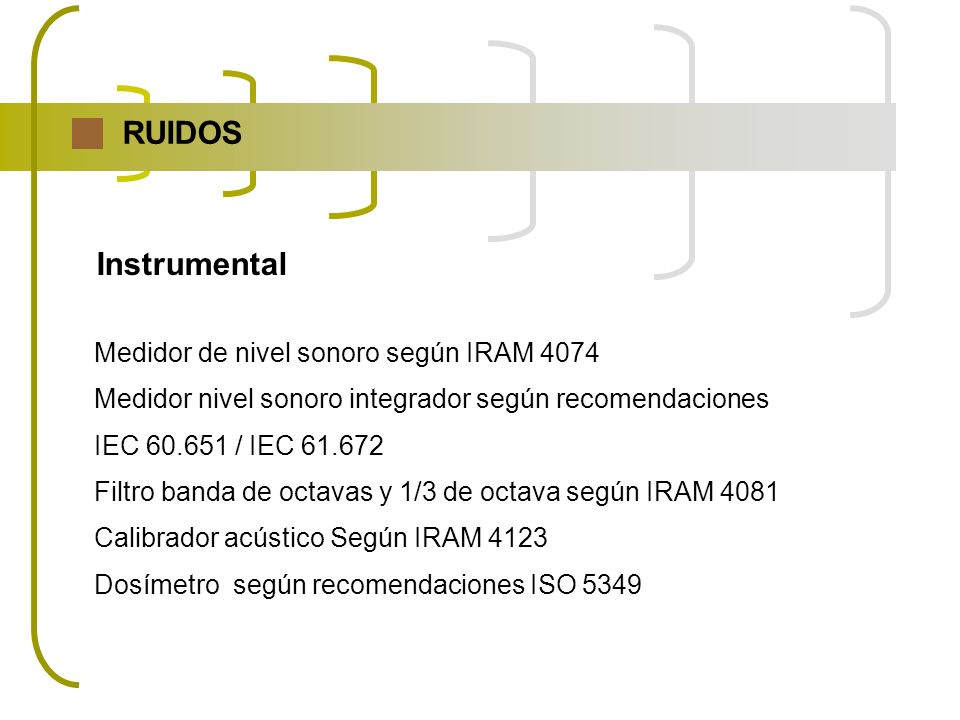

16 RUIDOS Instrumental Medidor de nivel sonoro según IRAM 4074
Medidor nivel sonoro integrador según recomendaciones IEC / IEC Filtro banda de octavas y 1/3 de octava según IRAM 4081 Calibrador acústico Según IRAM 4123 Dosímetro según recomendaciones ISO 5349

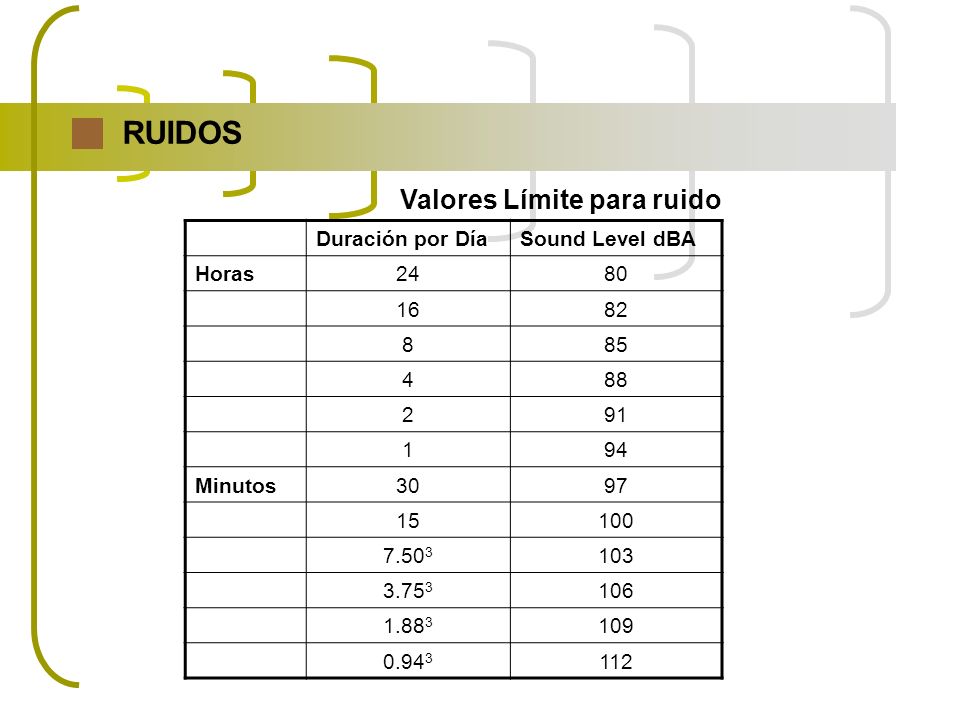

17 RUIDOS Valores Límite para ruido Duración por Día Sound Level dBA
Horas 24 80 16 82 8 85 4 88 2 91 1 94 Minutos 30 97 15 100 7.503 103 3.753 106 1.883 109 0.943 112

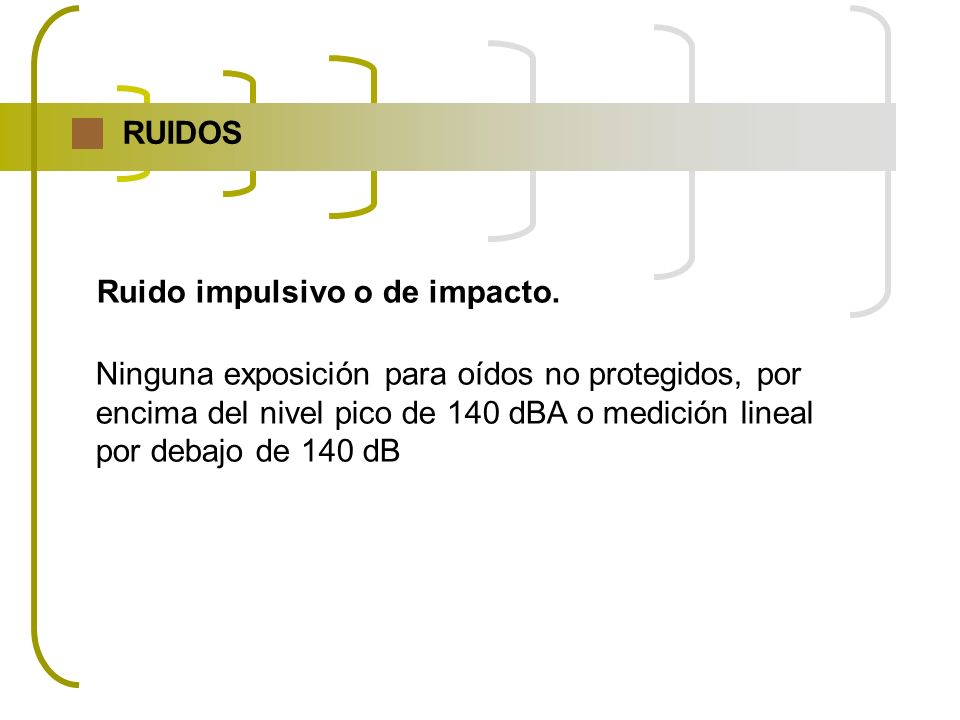

18 RUIDOS Ruido impulsivo o de impacto. Ninguna exposición para oídos no protegidos, por encima del nivel pico de 140 dBA o medición lineal por debajo de 140 dB

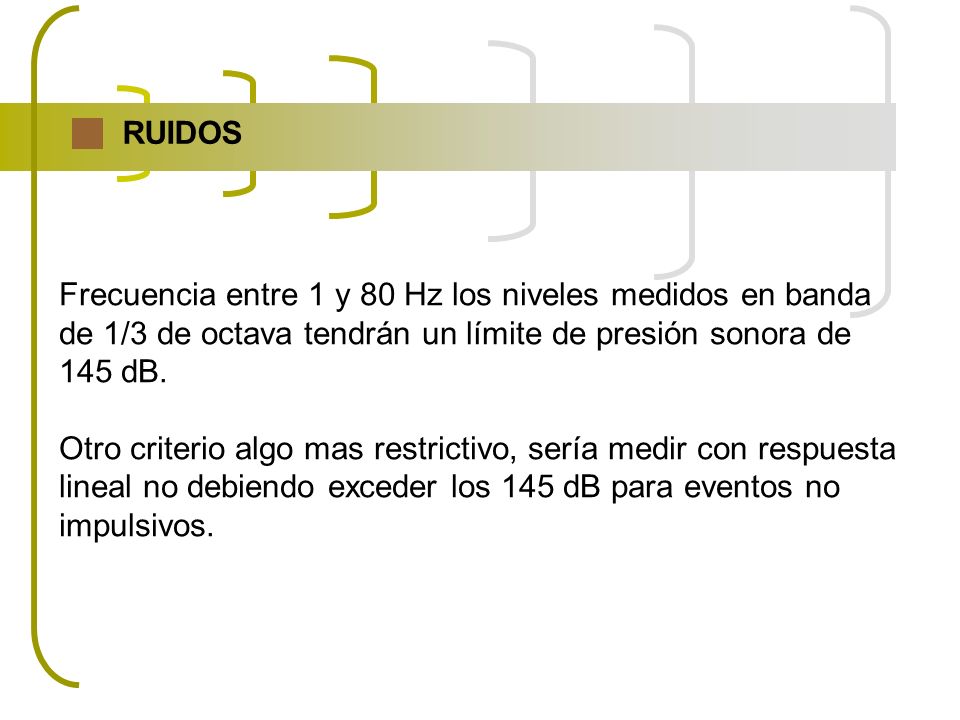

19 RUIDOS Frecuencia entre 1 y 80 Hz los niveles medidos en banda de 1/3 de octava tendrán un límite de presión sonora de 145 dB. Otro criterio algo mas restrictivo, sería medir con respuesta lineal no debiendo exceder los 145 dB para eventos no impulsivos.

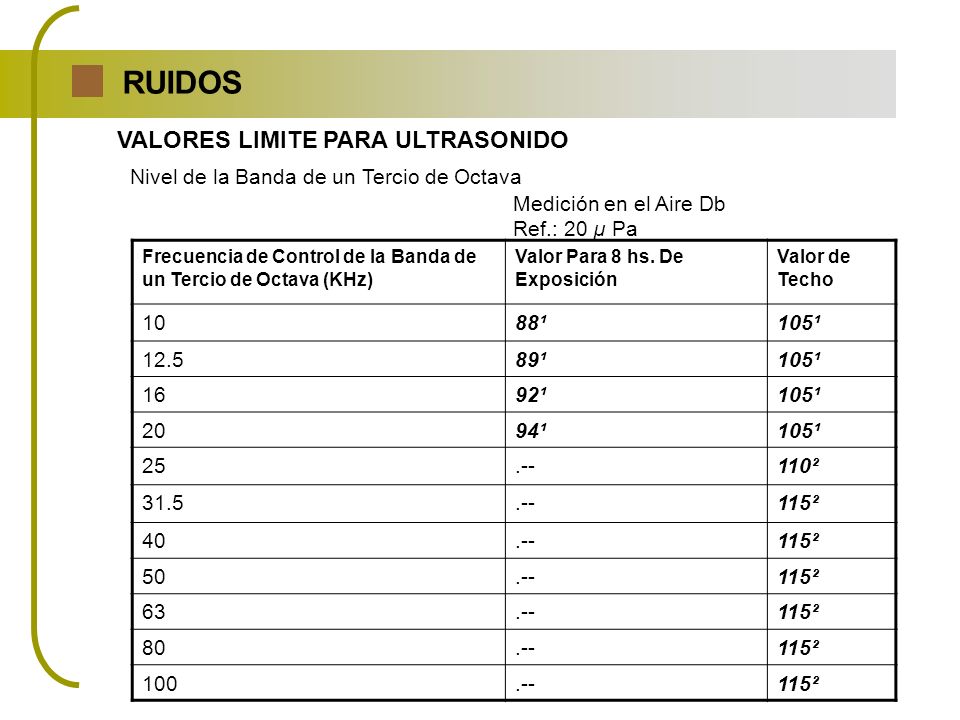

20 RUIDOS VALORES LIMITE PARA ULTRASONIDO
Nivel de la Banda de un Tercio de Octava Medición en el Aire Db Ref.: 20 µ Pa Frecuencia de Control de la Banda de un Tercio de Octava (KHz) Valor Para 8 hs. De Exposición Valor de Techo 10 88¹ 105¹ 12.5 89¹ 16 92¹ 20 94¹ 25 .-- 110² 31.5 115² 40 50 63 80 100

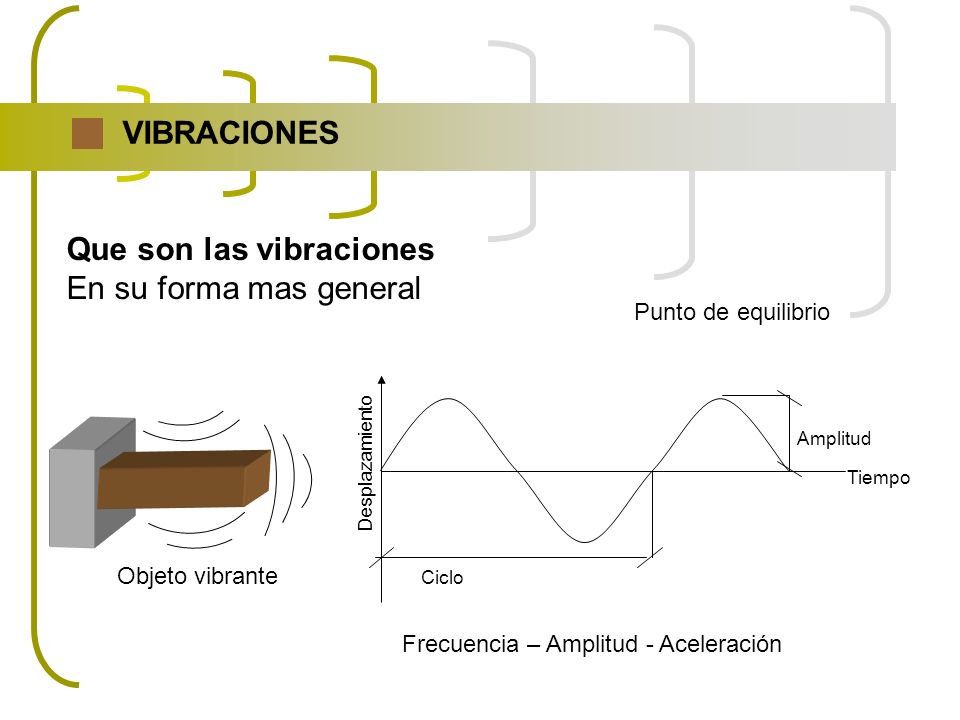

21 Que son las vibraciones En su forma mas general
Punto de equilibrio Ciclo Amplitud Tiempo Desplazamiento Objeto vibrante Frecuencia – Amplitud - Aceleración

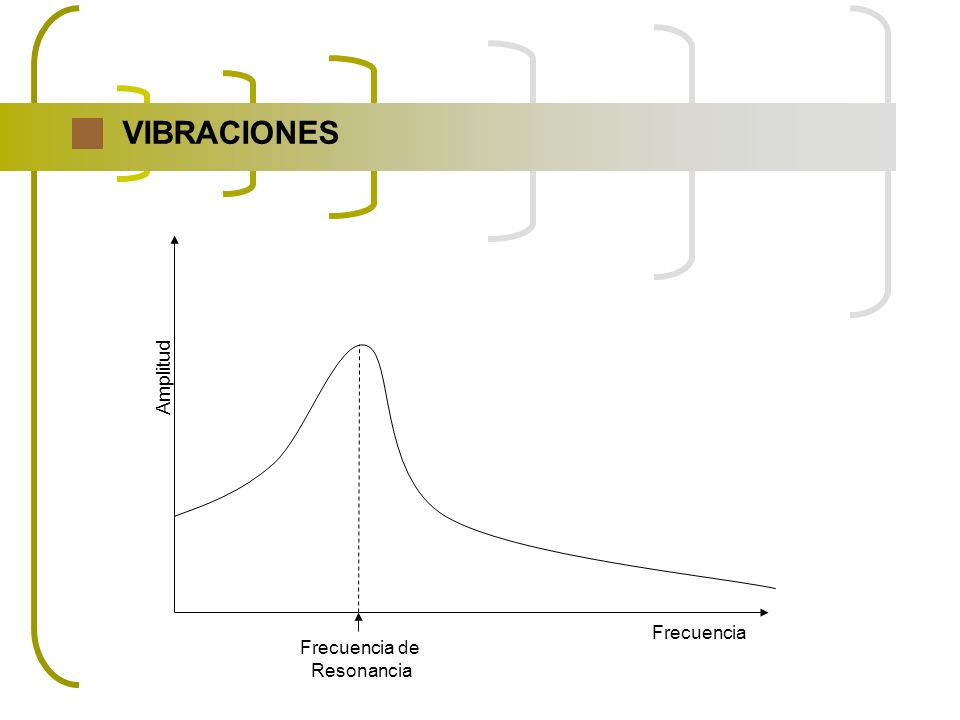

22 VIBRACIONES Amplitud Frecuencia de Resonancia Frecuencia

23 Clasificación de las vibraciones según vía de ingresos.
- Vibraciones transmitidas a través de las manos. Frecuencias entre 20 – 1500 Hz - Vibración transmitida al cuerpo entero. Frecuencia 1 – 80 Hz

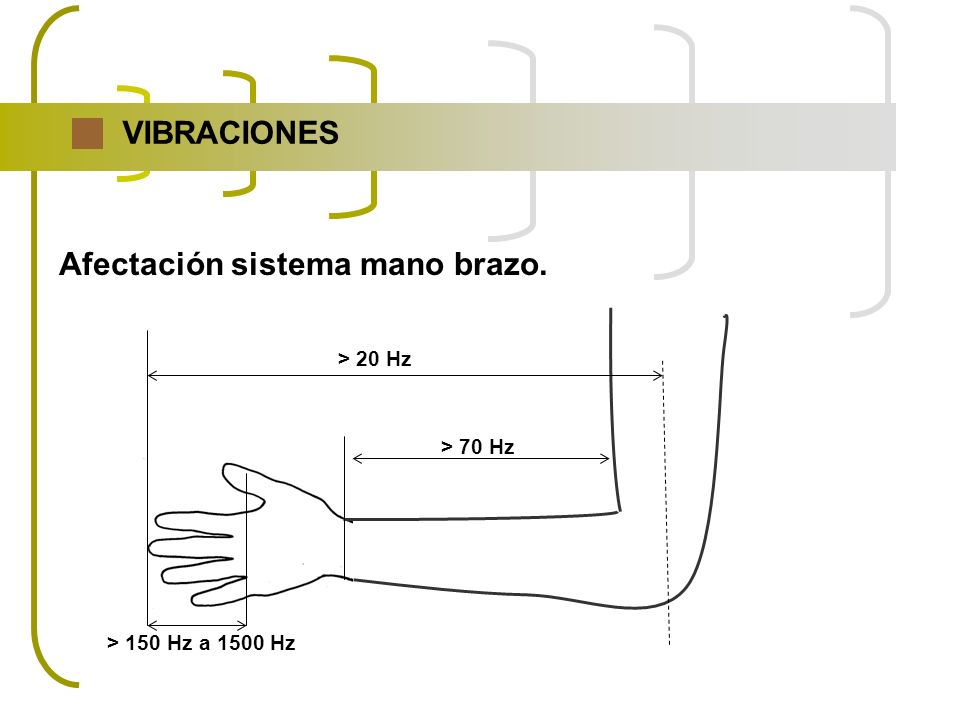

24 Afectación sistema mano brazo.
VIBRACIONES Afectación sistema mano brazo. > 20 Hz > 70 Hz > 150 Hz a 1500 Hz

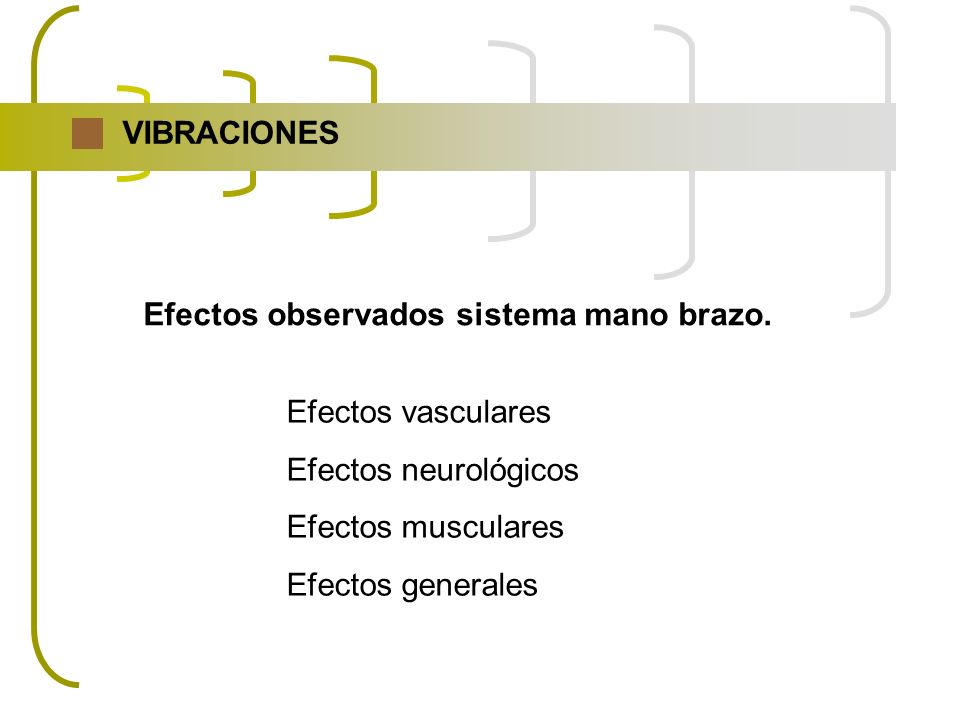

25 VIBRACIONES Efectos observados sistema mano brazo. Efectos vasculares Efectos neurológicos Efectos musculares Efectos generales

26 VIBRACIONES

27 VIBRACIONES Efectos Resonancia de globos oculares
Frecuencia Efectos Molestias respiratorias Tórax Resonancia del corazón Molestias abdominales Dolores tipo infarto Dolores de riñón Afecciones en la Columna vertebral Resonancia de globos oculares Tensiones musculares Cefaleas

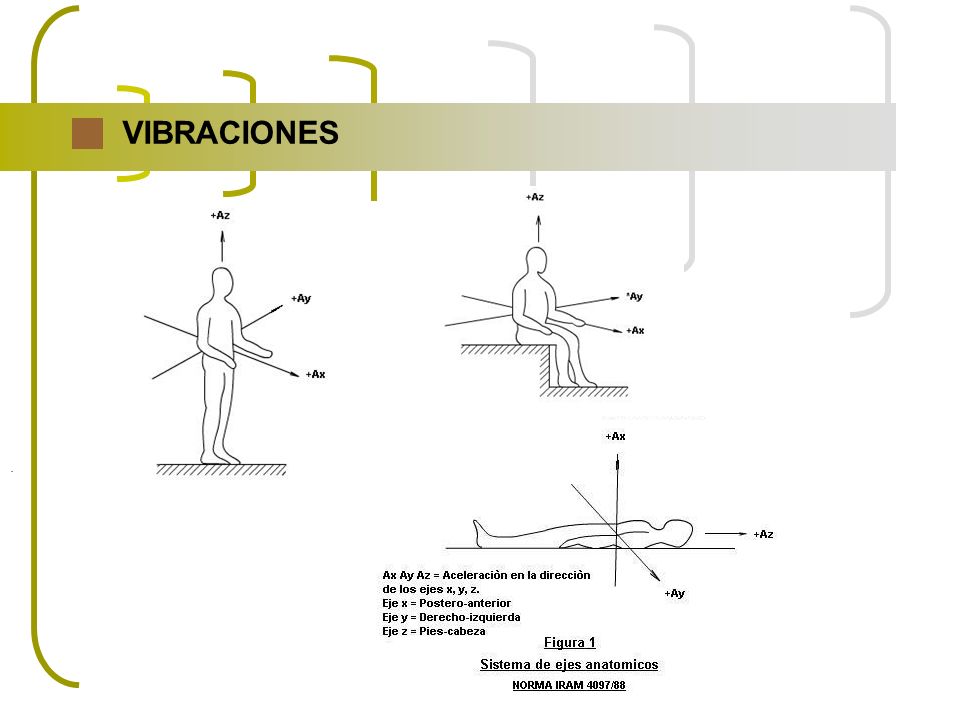

28 VIBRACIONES .

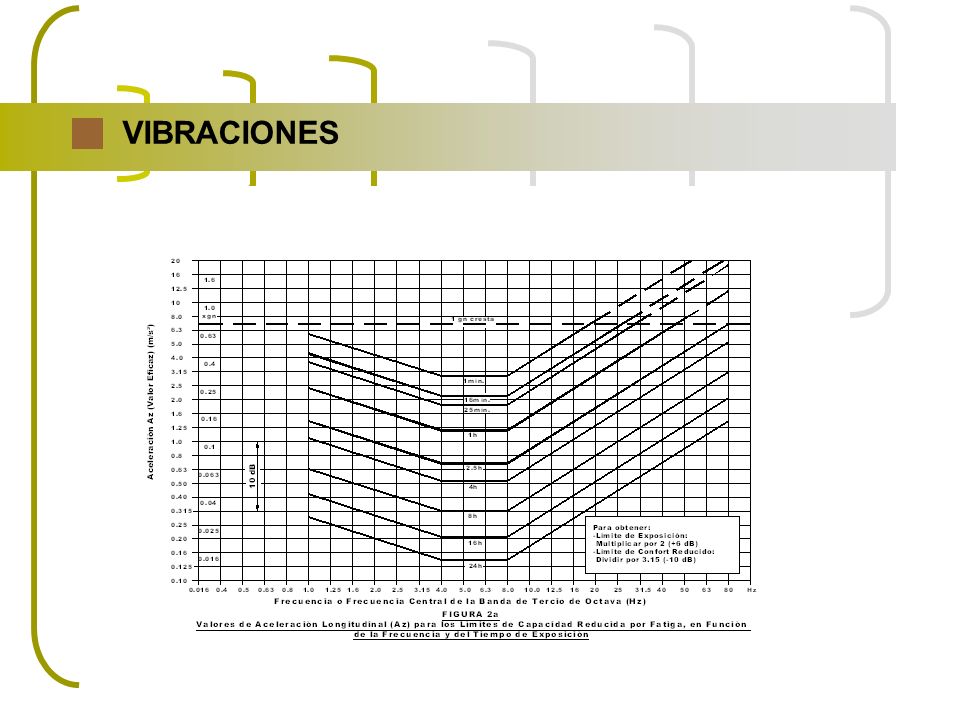

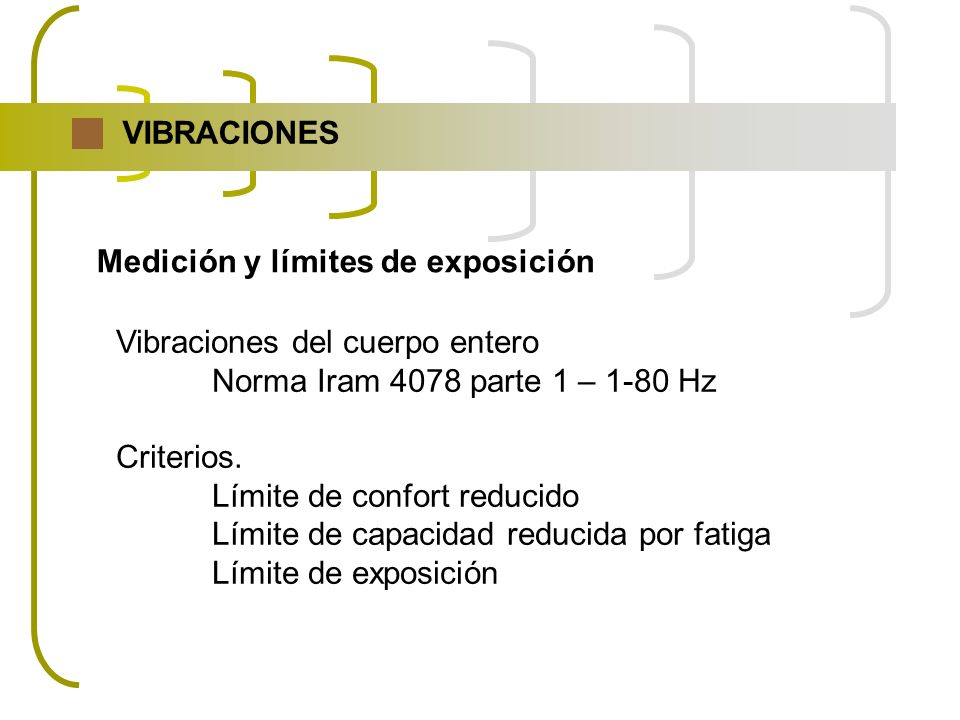

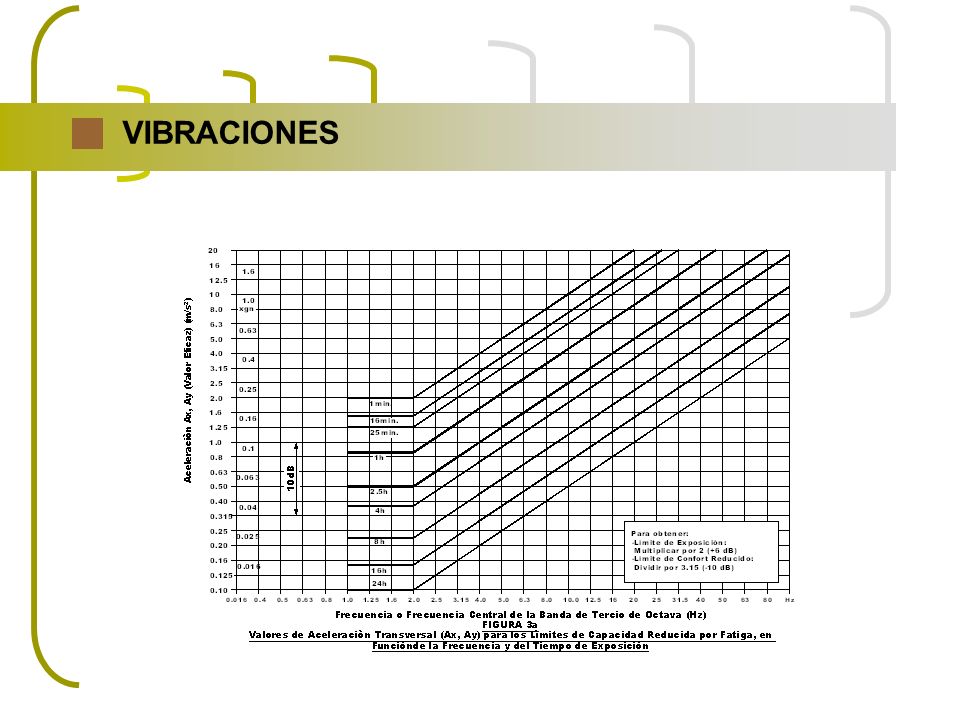

29 VIBRACIONES Medición y límites de exposición Vibraciones del cuerpo entero Norma Iram 4078 parte 1 – 1-80 Hz Criterios. Límite de confort reducido Límite de capacidad reducida por fatiga Límite de exposición

30 VIBRACIONES

31 VIBRACIONES

32 VIBRACIONES

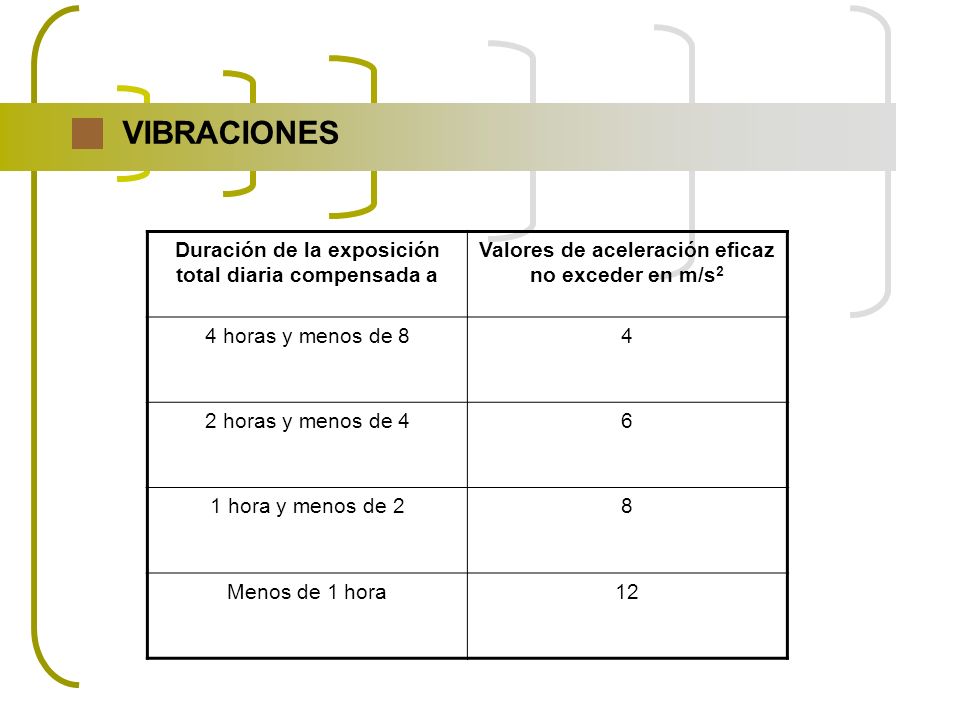

33 VIBRACIONES Duración de la exposición total diaria compensada a
Valores de aceleración eficaz no exceder en m/s2 4 horas y menos de 8 4 2 horas y menos de 4 6 1 hora y menos de 2 8 Menos de 1 hora 12

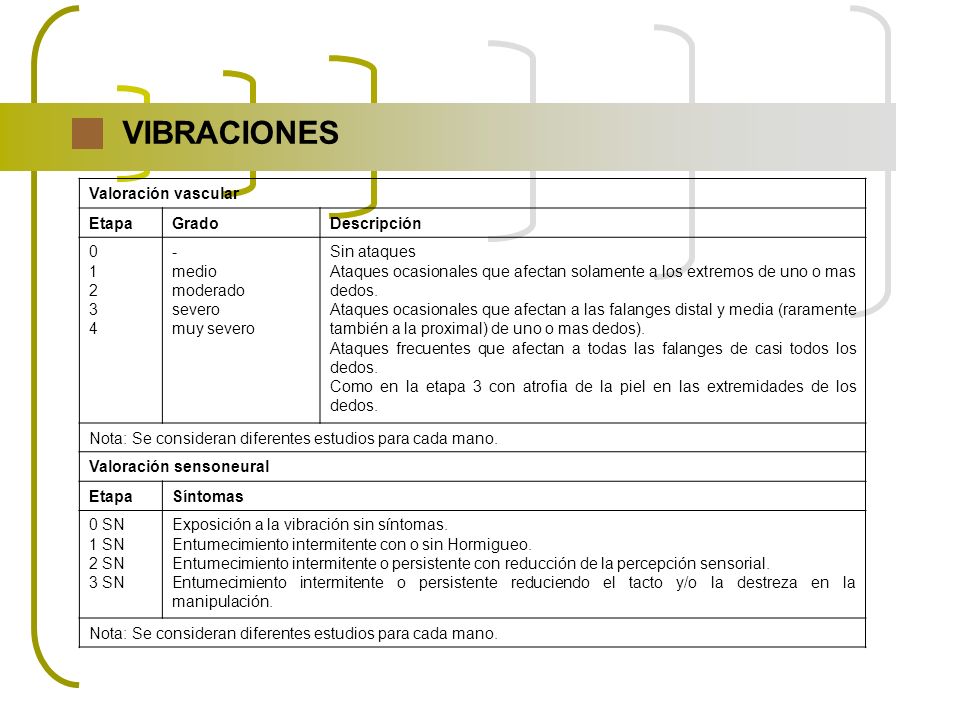

34 VIBRACIONES Valoración vascular Etapa Grado Descripción 1 2 3 4 -
1 2 3 4 - medio moderado severo muy severo Sin ataques Ataques ocasionales que afectan solamente a los extremos de uno o mas dedos. Ataques ocasionales que afectan a las falanges distal y media (raramente también a la proximal) de uno o mas dedos). Ataques frecuentes que afectan a todas las falanges de casi todos los dedos. Como en la etapa 3 con atrofia de la piel en las extremidades de los dedos. Nota: Se consideran diferentes estudios para cada mano. Valoración sensoneural Síntomas 0 SN 1 SN 2 SN 3 SN Exposición a la vibración sin síntomas. Entumecimiento intermitente con o sin Hormigueo. Entumecimiento intermitente o persistente con reducción de la percepción sensorial. Entumecimiento intermitente o persistente reduciendo el tacto y/o la destreza en la manipulación.

35 VIBRACIONES
