1 ACÚSTICA Y CONTROL DE RUIDO Christian Gerard B. Ingeniero Acústico Universidad Austral de Chile

2 PROCEDIMIENTOS PARA EL CONTROL DE RUIDO Para que exista el sonido o ruido deben estar presentes:

3 PROCEDIMIENTOS PARA EL CONTROL DE RUIDO FUENTE FUENTE Un buen diseño Transmisión directa. Usando montajes antivibratorios. Directividad de las fuentes (Salidas de escape) Evitando resonancias.

4 PROCEDIMIENTOS PARA EL CONTROL DE RUIDO CAMINO CAMINO Trampas Acústicas. Encierros a las Fuentes Obstáculos, Barreras. Separación entre la Fuente y Receptor.

5 PROCEDIMIENTOS PARA EL CONTROL DE RUIDO RECEPTOR RECEPTOR Protección Personal. Uso de Orejeras. Reducción de Turnos. Rotación de Personal.

6 PROCEDIMIENTOS PARA EL CONTROL DE RUIDO Problemas típicos Fuente ya instalada y funcionando. Condiciones de funcionamiento. Poco espacio para controlar. Cuantificar el Control de Ruido Reducción.

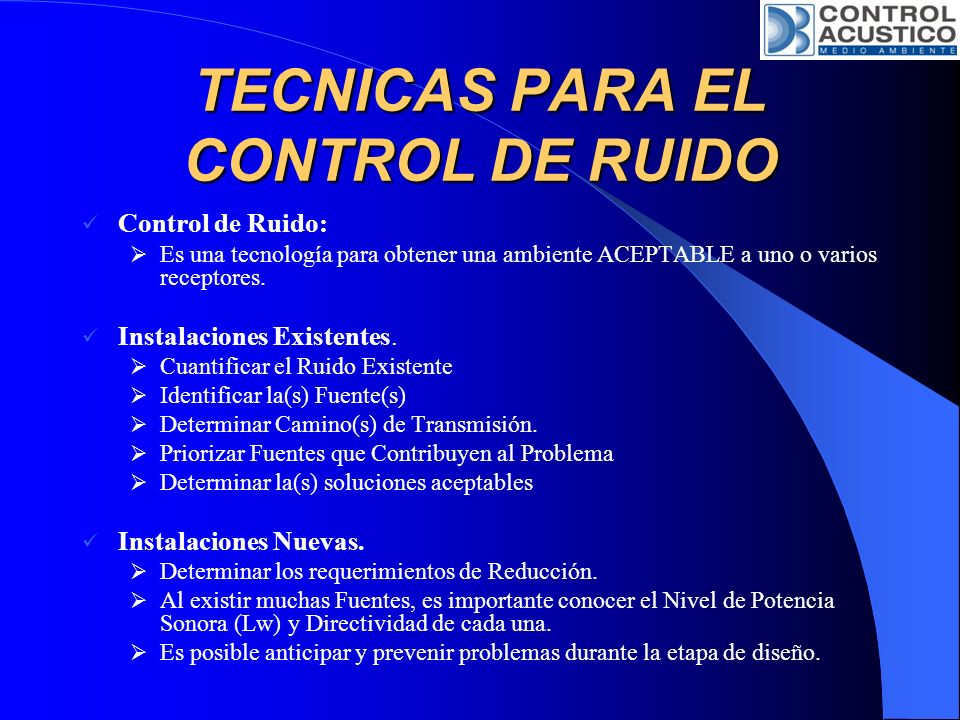

7 TECNICAS PARA EL CONTROL DE RUIDO Control de Ruido: Es una tecnología para obtener una ambiente ACEPTABLE a uno o varios receptores. Instalaciones Existentes. Cuantificar el Ruido Existente Identificar la(s) Fuente(s) Determinar Camino(s) de Transmisión. Priorizar Fuentes que Contribuyen al Problema Determinar la(s) soluciones aceptables Instalaciones Nuevas. Determinar los requerimientos de Reducción. Al existir muchas Fuentes, es importante conocer el Nivel de Potencia Sonora (Lw) y Directividad de cada una. Es posible anticipar y prevenir problemas durante la etapa de diseño.

8 TECNICAS PARA EL CONTROL DE RUIDO Control de Ruido Transmitido por la Estructura: En la Fuente: Colocar la Fuente de vibración de manera que esté alejada del área en que se necesitan niveles bajos de ruido. Reducir la potencia de la fuente de vibración. Instalar un aislador de vibración entre la fuente y la estructura. Aplicar una capa elástica entre las superficies sometidas al impacto. Reducir la velocidad de la masa impactante. Reforzar la estructura en los puntos de excitación.

9 TECNICAS PARA EL CONTROL DE RUIDO A lo largo de la vía de transmisión: Aislar la fuente de vibración de las áreas en que se precisan niveles bajos de ruido mediante: Discontinuidad estructural. Separación estructural completa. Separación dinámica de los componentes mediante una capa o conexiones elásticas. Aplicar un tratamiento de amortiguamiento de la vibración a la estructura que la transmite.

10 TECNICAS PARA EL CONTROL DE RUIDO Cerca del Receptor: Cubrir las superficies irradiadas (con techo suspendido elásticamente o con una capa flexible). Reducir la vibraciones de las superficies que irradian el sonido mediante la aplicación de amortiguamiento de la vibración sobre ellas.

11 TECNICAS PARA EL CONTROL DE RUIDO Uso de Barreras Acústicas en Interiores: Considerando una barrera que se ubica en un lugar cerrado entre el camino directo entre el equipo ruidoso y el receptor, la reducción de ruido en el receptor con la barrera depende de: El material de que esta hecha la barrera. Las dimensiones de la barrera. La distancia entre la barrera y la fuente. El espectro de la fuente de ruido. Las características fonoabsorbentes de otras superficies en la vecindad de la fuente que puedan redirigir la energía hacia la zona de sombra creada por la barrera.

12 Uso de Barreras Acústicas en Interiores: – Considerando una barrera que se ubica en un lugar cerrado entre el camino directo entre el equipo ruidoso y el receptor, la reducción de ruido en el receptor con la barrera depende de: – El material de que esta hecha la barrera. Las dimensiones de la barrera. La distancia entre la barrera y la fuente. El espectro de la fuente de ruido. Las características fonoabsorbentes de otras superficies en la vecindad de la fuente que puedan redirigir la energía hacia la zona de sombra creada por la barrera. TECNICAS PARA EL CONTROL DE RUIDO

13 Encierros: El objetivo es contener y absorber la energía acústica irradiada por la fuente, esto reduce los niveles de presión sonora.

14 TECNICAS PARA EL CONTROL DE RUIDO Sistemas de Control Activo de Ruido. Generación artificial de campo sonoro Oposición de fase Igual amplitud En el dominio del tiempo

15 TECNICAS PARA EL CONTROL DE RUIDO Silenciadores: Es un dispositivo disponible comercialmente que se inserta en el ducto de aire, con el fin de proporcionar una mayor atenuación que la ofrecida por un ducto revestido de la misma longitud. Un silenciador posee tres características principales en función de la velocidad del aire de entrada del silenciador: Pérdida por Inserción. Es la diferencia del nivel de potencia sonora (o de presión sonora) en dB en un punto dado del ducto, debida exclusivamente a la colocación del silenciador. Caída de Presión. Ruido Propio.

16 TECNICAS PARA EL CONTROL DE RUIDO Software de Modelación de SoundPLAN

17 Efectos Nocivos del Ruido Estrés laboral Accidentes laborales Disminución de la Productividad Trastornos del Sueño Dificultad en la comunicación Hipoacusia

18 LEGISLACIÓN CHILENA SOBRE EL RUIDO Decreto Supremo Nº146 / 1998 Niveles Máximos Permisibles (NMP) de Ruidos Molestos generados por Fuentes Fijas. Ruidos Estable, Fluctuante e Imprevisto. NMP de Leq (A), Zonas. Procedimientos de Medición Mediciones Interiores y Exteriores Cálculos según Tipos de Ruido. Correcciones por Ruido de Fondo. Nivel de Presión Sonora Corregido (NPC)

19 Decreto Supremo Nº594 / 2000 Ruidos Continuo y de Impacto. Tiempo de Exposición. Dosis. NPS para Ruido de Impacto. Vibraciones. LEGISLACIÓN CHILENA SOBRE EL RUIDO

20 Decreto Supremo Nº253 - Norma Chilena NCh1619 (1979) Evaluación del Ruido en relación con la Respuesta de la Comunidad. Semejanzas con el D.S.146. Nivel Sonoro Medido (N A ). Nivel de Clasificación Sonora (N C ). Patrón de Ruido - Ruido Patrón en General [40 dB(A)].

21 Fin Presentación
