1 Medio no guiados

2 Comunicaciones inalámbricas

3

4 El espectro electromagnético Cuando los electrones se mueven, ellos crean ondas electromagnéticas que se pueden propagar por el espacio incluso en el vacío. Esta ondas fuero predichas por el físico James Clerk Maxwell en 1865. Y observadas por el físico alemán Heinrich Hertz en 1887.

5 El numero de oscilaciones de una onda por segundo es llamado frecuencia f. Es medido en Hertz. La distancia entre dos puntos máximos o mínimos es llamada longitud de onda. La velocidad a la que viajan estas ondas es a la velocidad de la luz (en el vacío)

6

7 LF,MF,HF (Low, Medium, High), su alcance va desde 1km hasta 10km. Su frecuencia de (30kHz a 300Khz) Las frecuencias que van desde 10Mhz Very, Ultra, Extremely, Tremendously High Frequency

8

9 VLF,LF,MF, pueden ser detectadas a una distancia de 1000km La transmisión AM usa MF Su problema el bajo ancho de banda.

10 HF,VHF, las ondas son absorbidas por el planeta tierra. Los aficionados usan estas bandas. Los militares se comunican por estas bandas.

11 VLF,LF,MFHF A una Altura de 500km

12 Transmisión de microondas Mas allá de 100Mhz Ejemplo de ellos TV satelital. Una torre de 100 metros de Alto puede llegar a 80km a la redonda. Las microondas no pueden atravesar bien los edificios.

13 Industrial Scientific Medical Unlicensed National Information Infrastructure

14 Comunicaciones Satelitales.

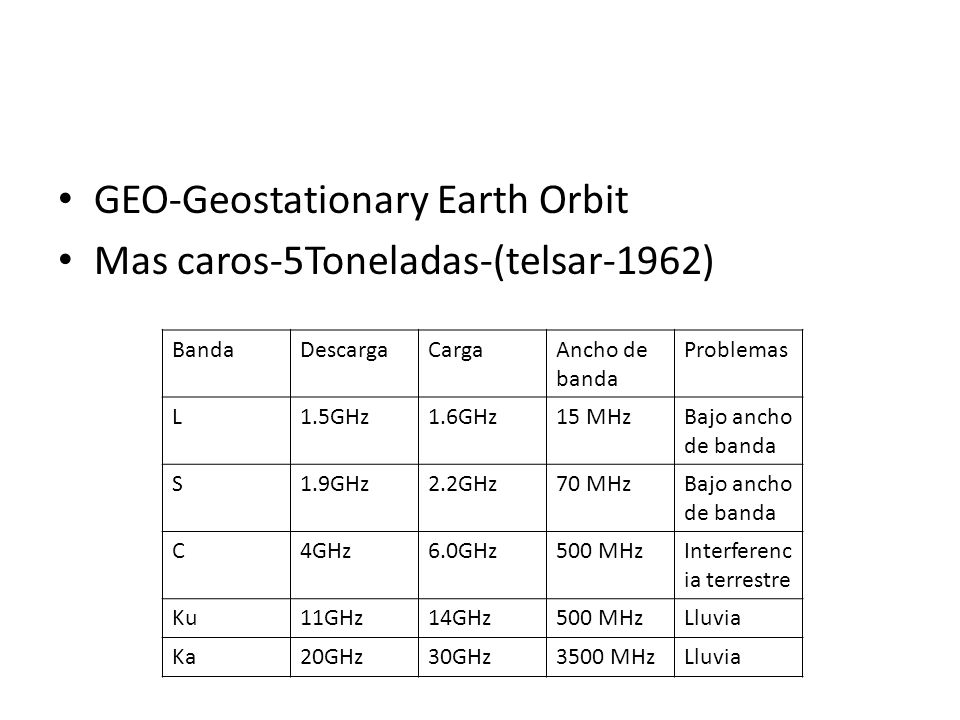

15 GEO-Geostationary Earth Orbit Mas caros-5Toneladas-(telsar-1962) BandaDescargaCargaAncho de banda Problemas L1.5GHz1.6GHz15 MHzBajo ancho de banda S1.9GHz2.2GHz70 MHzBajo ancho de banda C4GHz6.0GHz500 MHzInterferenc ia terrestre Ku11GHz14GHz500 MHzLluvia Ka20GHz30GHz3500 MHzLluvia

16 Medium Earth Orbit Tardan 6 horas en orbitar a la tierra Aplicaciones el sistema GPS (Global Positioning System

17 Fibra Optica Vs Comunicación Satelital En el terremoto de Sumatra en 2004 y el subsecuente maremoto la comunicaciones satelitales se restablecieron rápidamente.

18 Codificación Adaptador de Red

19

20 La manera mas directa de modulación digitales usar un voltaje positivo para representar un 1 y un voltaje negativo para representar un 0 lógico.
