Circuitos Digitales II
Departamento de Ingeniería Electrónica Facultad de Ingeniería Circuitos Digitales II Jerarquía de memoria Memoria Cache Semana No.13 Semestre Prof. Eugenio Duque Prof. Gustavo Patiño
2

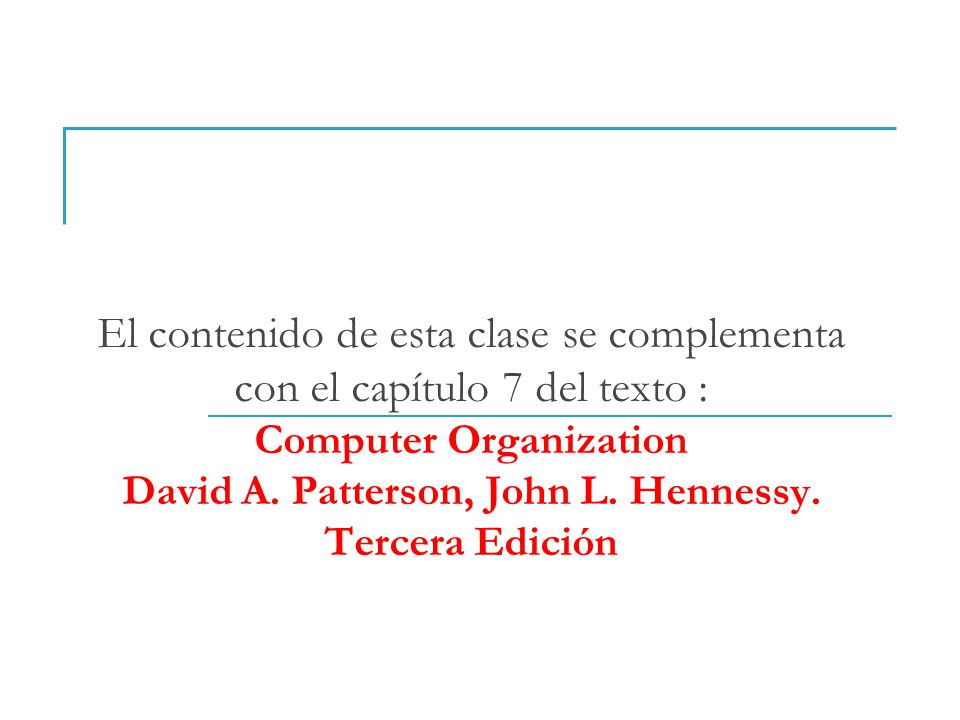

El contenido de esta clase se complementa con el capítulo 7 del texto : Computer Organization David A. Patterson, John L. Hennessy. Tercera Edición

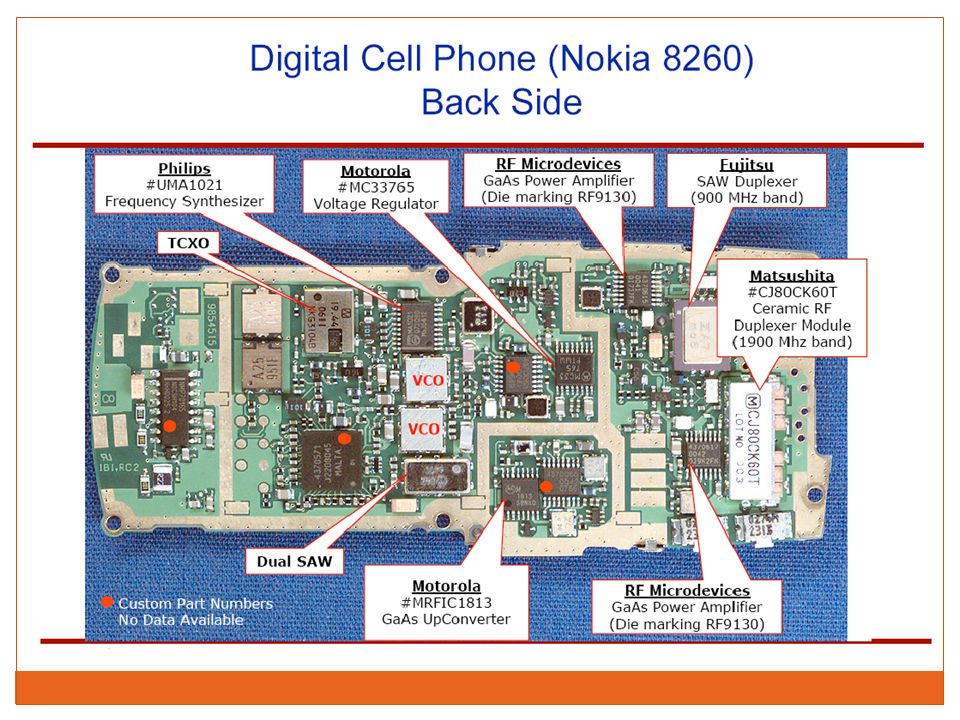

7
Pentium Board
8

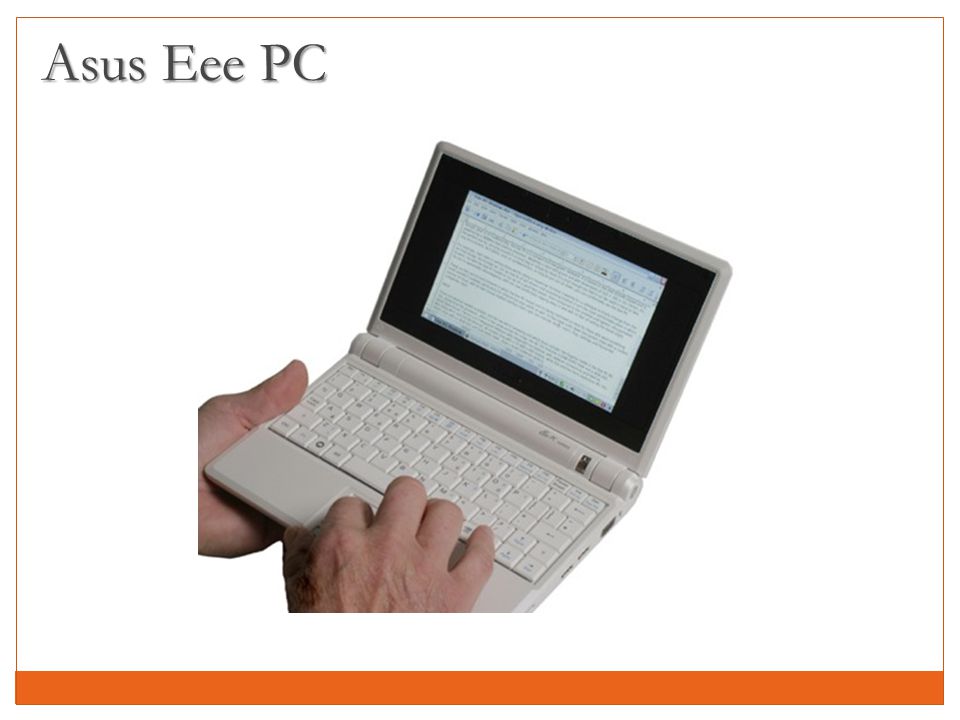

Asus Eee PC
11

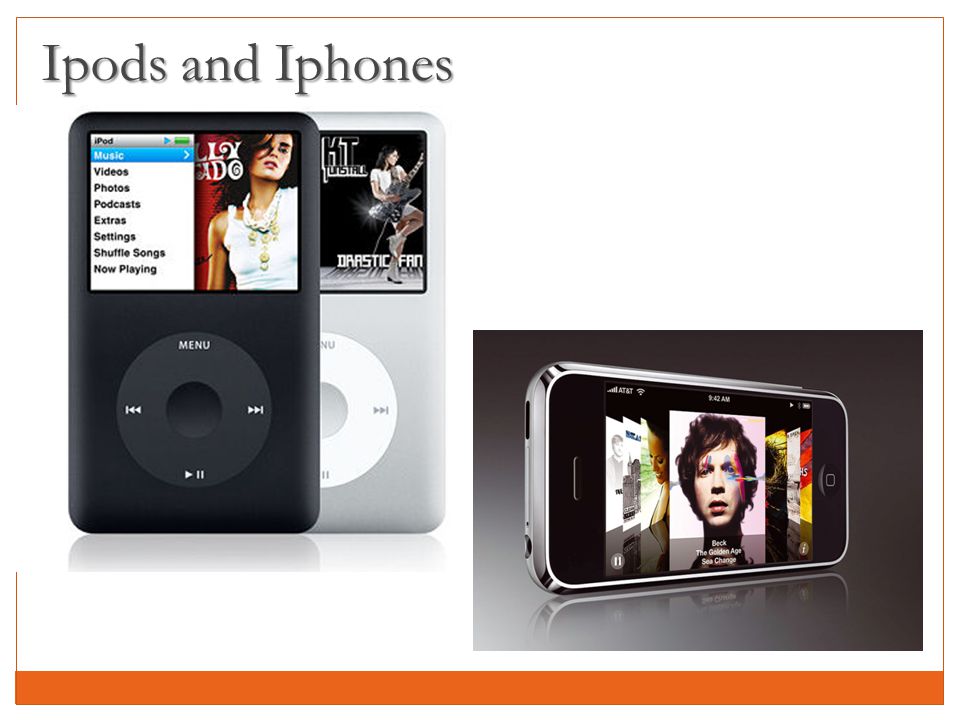

Ipods and Iphones
12
Arquitectura
17

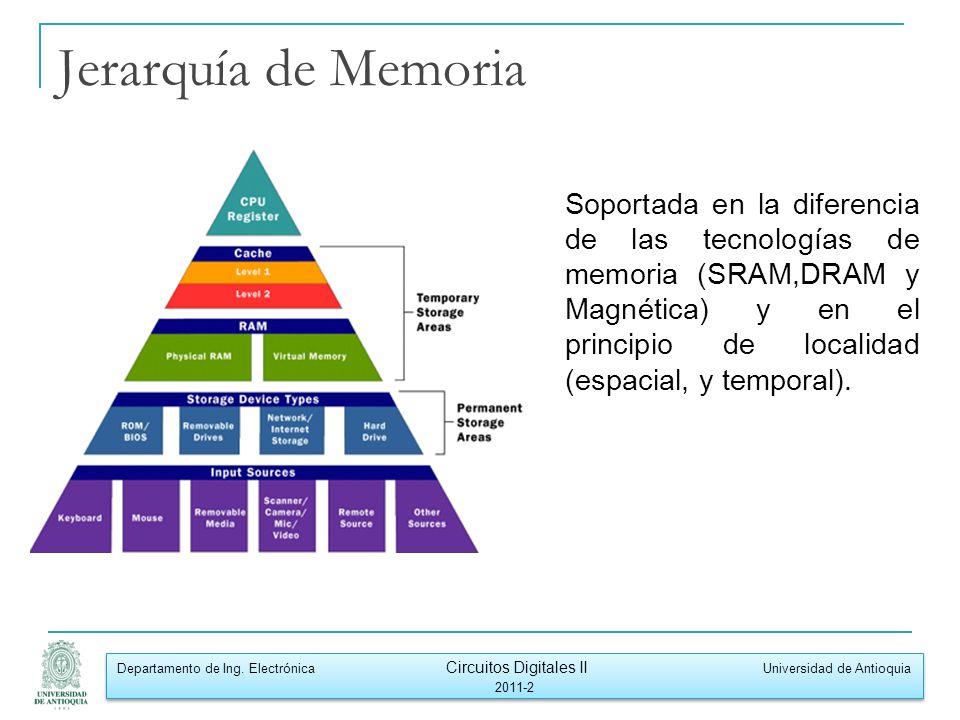

Jerarquía de Memoria Soportada en la diferencia de las tecnologías de memoria (SRAM,DRAM y Magnética) y en el principio de localidad (espacial, y temporal).
22
Example: 8-slot Direct Mapped Cache
We consider word addresses again 01011 (11) 80 01010 (10) A0 valid? slot # tag (9) 00 (8) FF 111 (7) (7) 10 110 (6) (6) 44 101 (5) (5) F0 100 (4) (4) C9 011 (3) Consider word address (11)10, this is (1011)2. Slot is 11mod 8 = 3, or 1011 AND 0111 = 011. Tag is 1011 >> 3 = 1 (3) 20 010 (2) (2) 20 001 (1) (1) 0A 000 (0) (0) 00 8-word cache DRAM
23
Example: (cont.) Read address 10 Read address 8 01010 slot # 010
miss, so fetch Read address 8 01000 slot # 000 tag 1 hit 8-slot cache: tag = address DIV 8 = address >> 3 slot = address MOD 8 = address AND 7
24

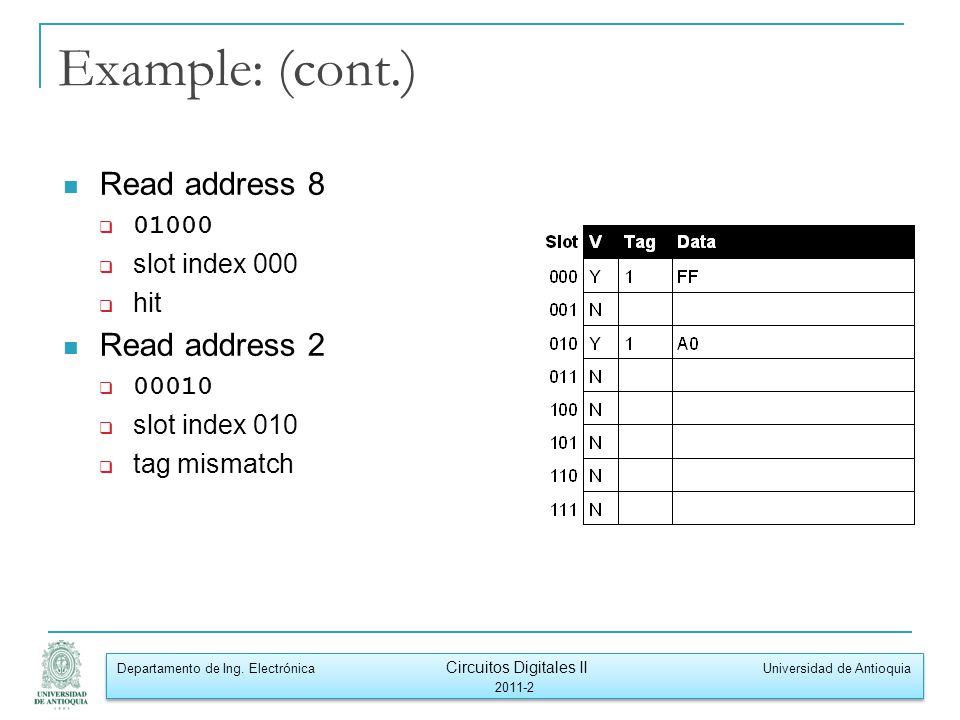

Example: (cont.) Read address 8 Read address 2 01000 slot index 000
hit Read address 2 00010 slot index 010 tag mismatch
