1 2003 HYPACK MAX Training Seminar1 Sample Solid Fill Contours 67 72 – Calculando Volúmenes en MODELO TIN Usando Un archivo de Canal (CHN) MODELO TIN le permite computar el volumen sobre o debajo de una superficie creada por el usuario. Estas superficies se llaman Canales (CHN) y se crea en el programa de PLAN DE CANAL AVANZADO.

2 2003 HYPACK MAX Training Seminar2 Sample Solid Fill Contours 67 72 – DISEÑO del CANAL AVANZADO (ACD) ACD trabaja como sigue: Entre su 'nodos (Puntos XYZ). Especifique cómo conectar los nodos en 'caras 1. Vaya al proyecto Sample SOLID COLOR FILLS 67 2. Empiece ACD bajpl icono. 3. De la 'pequeña' la ventana, haga clic 'el Archivo - Abrir' y cargue el archivo de DEPTH.CHN.

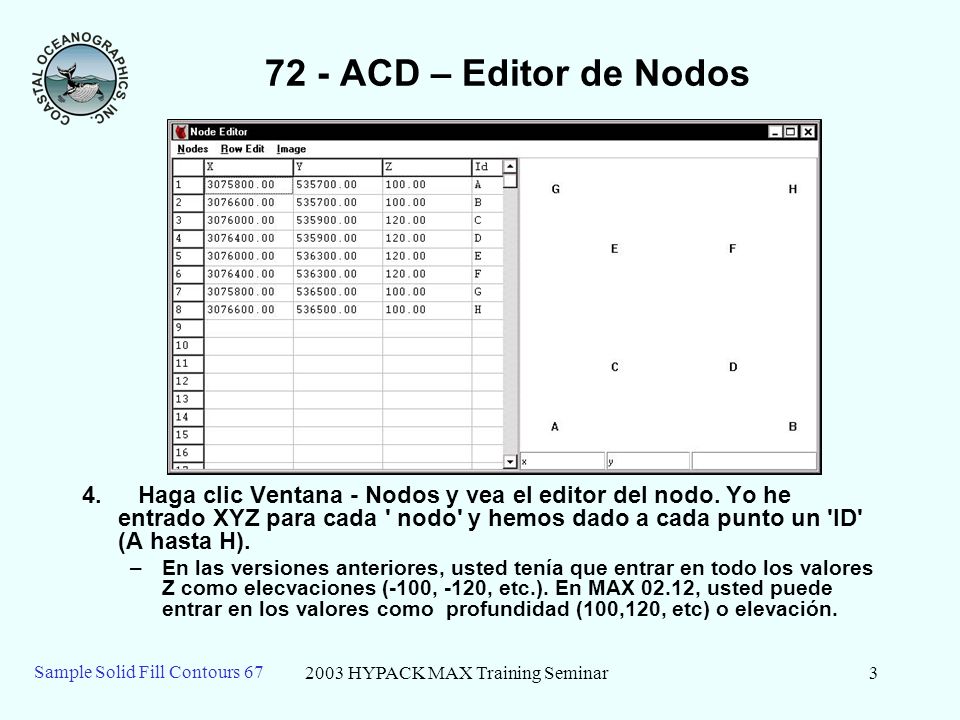

3 2003 HYPACK MAX Training Seminar3 Sample Solid Fill Contours 67 72 - ACD – Editor de Nodos 4. Haga clic Ventana - Nodos y vea el editor del nodo. Yo he entrado XYZ para cada ' nodo' y hemos dado a cada punto un 'ID' (A hasta H). –En las versiones anteriores, usted tenía que entrar en todo los valores Z como elecvaciones (-100, -120, etc.). En MAX 02.12, usted puede entrar en los valores como profundidad (100,120, etc) o elevación.

4 2003 HYPACK MAX Training Seminar4 Sample Solid Fill Contours 67 72 - ACD – Editor de Caras 5.Vuelva a la (pequeña) ventana. Ahora haga clic 'Ventana - Caras. –Aquí nosotros le decimos cómo conectar los nodos en las caras planas. –Por ejemplo: C E D F define un plano separado de cara (el medio). – Hay algunas reglas de crear las caras: –Entre los nodos en sentido contrario a las agujas del reloj. – Ninguna concavidad forma. –¡Los triángulos trabajan muy bien! 20.0 15.0 Good Bad Awful Impossible

5 2003 HYPACK MAX Training Seminar5 Sample Solid Fill Contours 67 72 – Comprobando las Caras en ACD 6.While in the Faces window: – Mientras en la ventana de las Caras: –Haga clic 'las Caras – Comprobar Caras para verificar la orientación y planar-ness (?) de cada cara –El Error de la orientación significa que usted tiene una cara reloj-sabia –El Error de la Cara No-plano significa que la cara que usted ha especificado no es ningún planar.

6 2003 HYPACK MAX Training Seminar6 Sample Solid Fill Contours 67 72 – Ejemplo de Problema La figura muestra nuestro archivo de CHN sobrepuesto con nuestro DELC2.XYZ datos. Nosotros usaremos al MODELO TIN para computar la cantidad de material sobre y debajo de cada uno de las caras.

7 2003 HYPACK MAX Training Seminar7 Sample Solid Fill Contours 67 72 – Creandp un MODELO TIN 1. Empiece el programa MODELO TIN. 2. Haga clic 'el Archivo - Nuevo.' 3. Use DELC2.XYZ para el Archivo de la Entrada. 4. Haga clic TIN Canal ' como el Modo de Calc. Esto abre el archivo de CANAL. 5.Use DEPTH.CHN para el archivo de Canal. 6.Use un Lado de TIN Max de 40. 7.Pulse OK para crear un TIN.

8 2003 HYPACK MAX Training Seminar8 Sample Solid Fill Contours 67 72 – Configurando el Metodo de Volumen 8. Una vez el modelo se ha generado, haga clic el menu 'Calcular – Seleccionar el Método. 9. Verifique el nombre de su archivo de CHN (arriba). 10. Verifique que el 'l Modo de Calc' esta puesto Tin a Canal.' 11.Haga clic 'OK.' 12. ¡Haga clic el 'Calcular- Volumenes - Pongase en marcha!

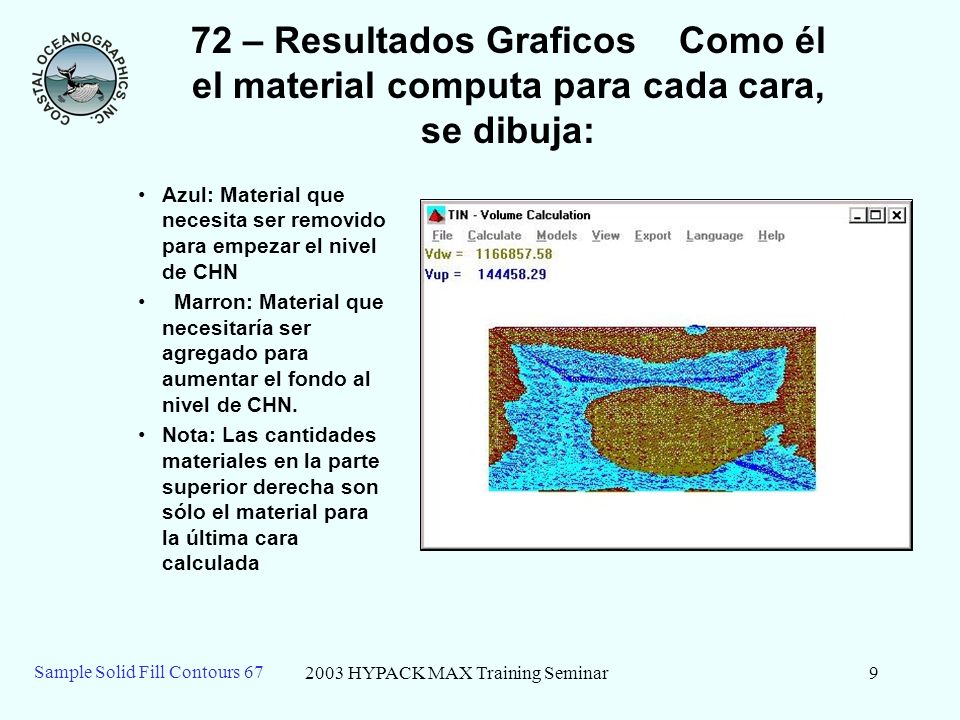

9 2003 HYPACK MAX Training Seminar9 Sample Solid Fill Contours 67 72 – Resultados Graficos Como él el material computa para cada cara, se dibuja: Azul: Material que necesita ser removido para empezar el nivel de CHN Marron: Material que necesitaría ser agregado para aumentar el fondo al nivel de CHN. Nota: Las cantidades materiales en la parte superior derecha son sólo el material para la última cara calculada

10 2003 HYPACK MAX Training Seminar10 Sample Solid Fill Contours 67 72 – CHN Volumenes – Resultado de Texto 13. Haga clic 'la Exportar – Ver Reporte' para examinar los materiales sobre o debajo de cada cara.
