1 Editor Multihaz 32-Bit MBMAX32 HYPACK 2013

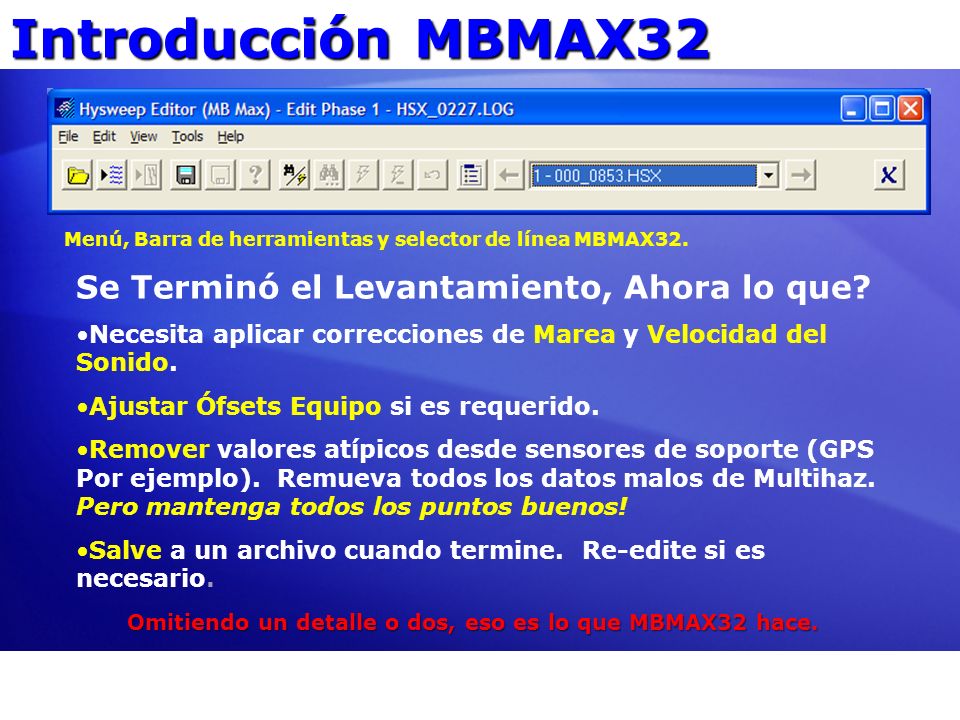

2 Introducción MBMAX32 Se Terminó el Levantamiento, Ahora lo que? Necesita aplicar correcciones de Marea y Velocidad del Sonido. Ajustar Ófsets Equipo si es requerido. Remover valores atípicos desde sensores de soporte (GPS Por ejemplo). Remueva todos los datos malos de Multihaz. Pero mantenga todos los puntos buenos! Salve a un archivo cuando termine. Re-edite si es necesario. Omitiendo un detalle o dos, eso es lo que MBMAX32 hace. Menú, Barra de herramientas y selector de línea MBMAX32.

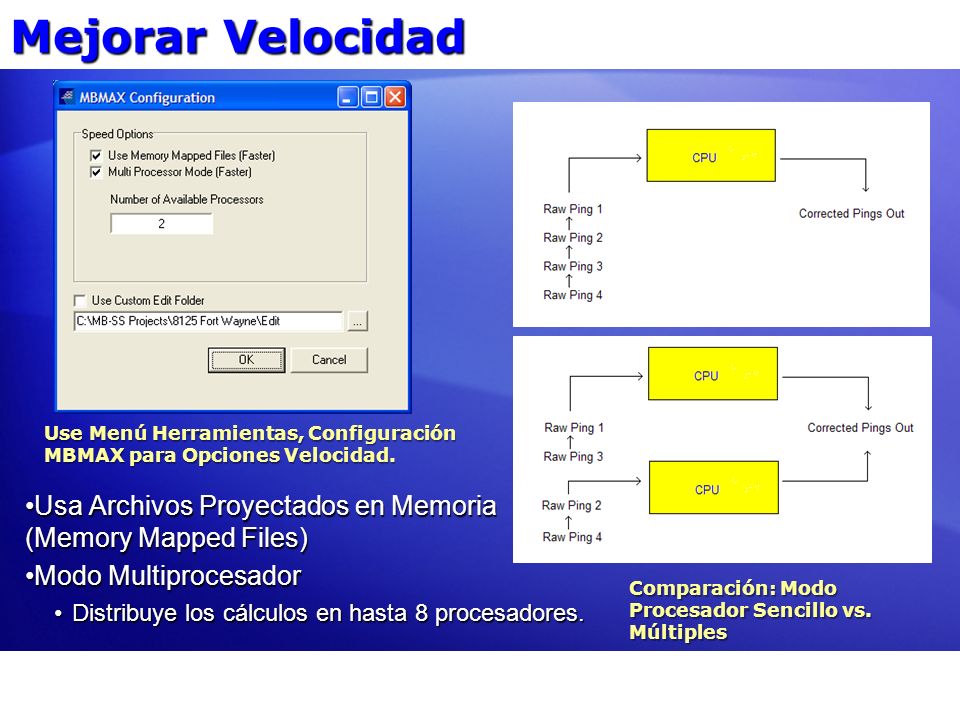

3 Mejorar Velocidad Comparación: Modo Procesador Sencillo vs. Múltiples Use Menú Herramientas, Configuración MBMAX para Opciones Velocidad. Usa Archivos Proyectados en Memoria (Memory Mapped Files)Usa Archivos Proyectados en Memoria (Memory Mapped Files) Modo MultiprocesadorModo Multiprocesador Distribuye los cálculos en hasta 8 procesadores.Distribuye los cálculos en hasta 8 procesadores.

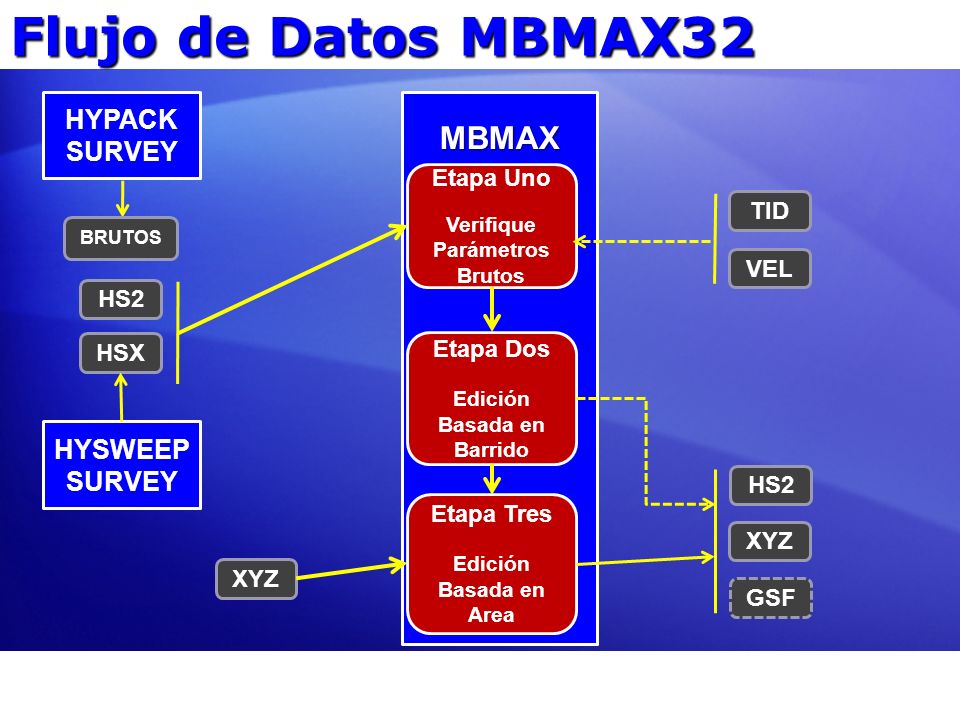

4 MBMAX Etapa Uno Verifique Parámetros Brutos Etapa Dos Edición Basada en Barrido Etapa Tres Edición Basada en Area HS2 HSX HYSWEEP SURVEY HS2 XYZ VEL TID Flujo de Datos MBMAX32 GSF HYPACK SURVEY BRUTOS XYZ

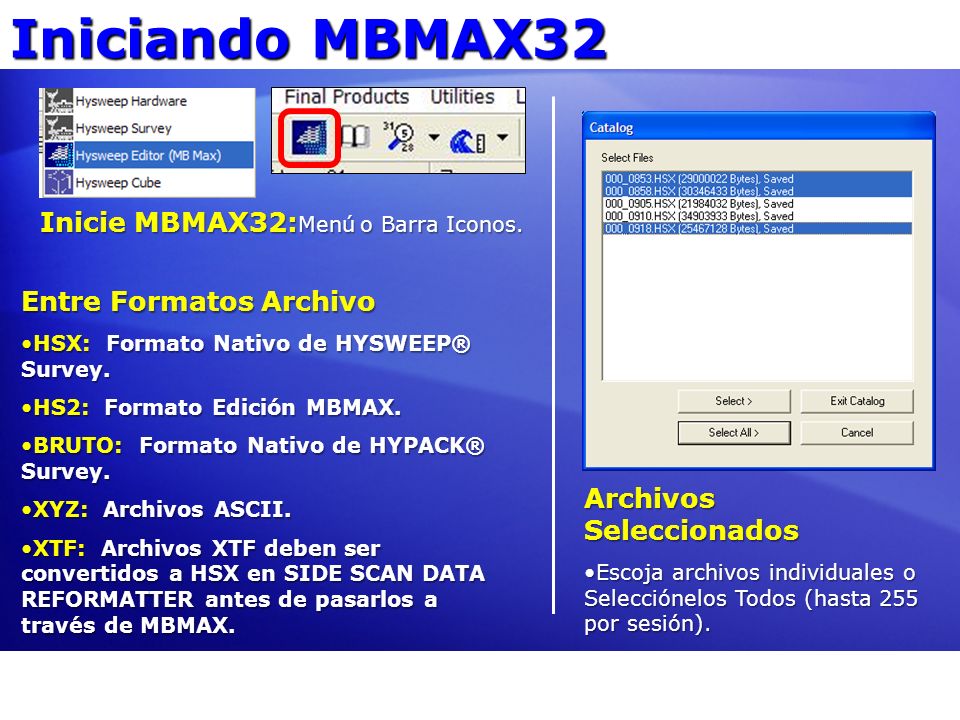

5 Iniciando MBMAX32 Archivos Seleccionados Escoja archivos individuales o Selecciónelos Todos (hasta 255 por sesión).Escoja archivos individuales o Selecciónelos Todos (hasta 255 por sesión). Inicie MBMAX32: Menú o Barra Iconos. Entre Formatos Archivo HSX: Formato Nativo de HYSWEEP® Survey.HSX: Formato Nativo de HYSWEEP® Survey. HS2: Formato Edición MBMAX.HS2: Formato Edición MBMAX. BRUTO: Formato Nativo de HYPACK® Survey.BRUTO: Formato Nativo de HYPACK® Survey. XYZ: Archivos ASCII.XYZ: Archivos ASCII. XTF: Archivos XTF deben ser convertidos a HSX en SIDE SCAN DATA REFORMATTER antes de pasarlos a través de MBMAX.XTF: Archivos XTF deben ser convertidos a HSX en SIDE SCAN DATA REFORMATTER antes de pasarlos a través de MBMAX.

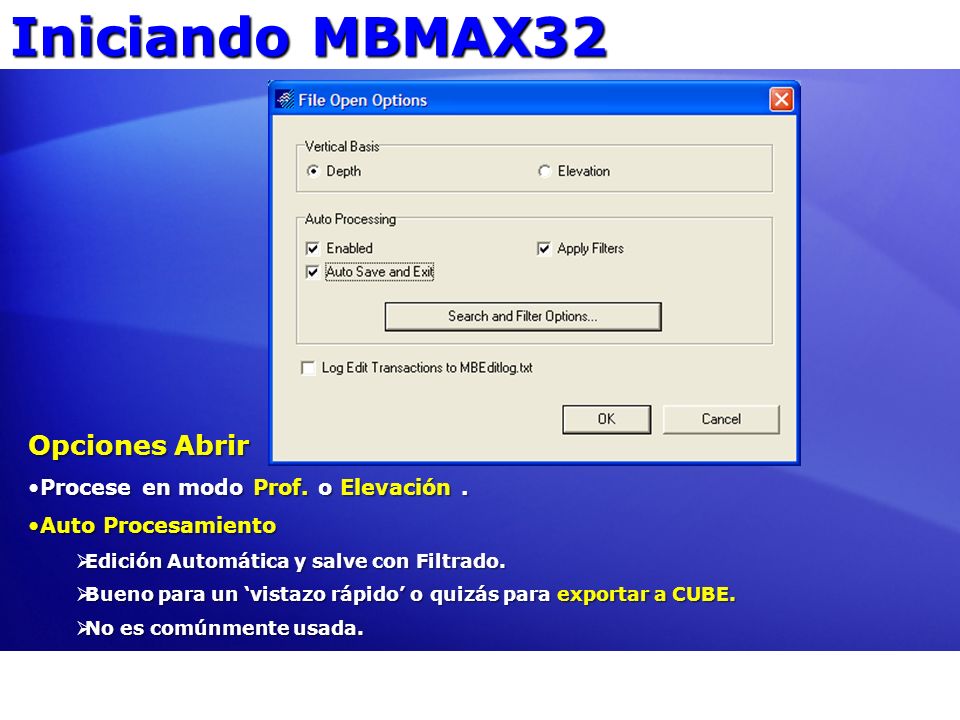

6 Iniciando MBMAX32 Opciones Abrir Procese en modo Prof. o Elevación.Procese en modo Prof. o Elevación. Auto ProcesamientoAuto Procesamiento Edición Automática y salve con Filtrado. Edición Automática y salve con Filtrado. Bueno para un vistazo rápido o quizás para exportar a CUBE. Bueno para un vistazo rápido o quizás para exportar a CUBE. No es comúnmente usada. No es comúnmente usada.

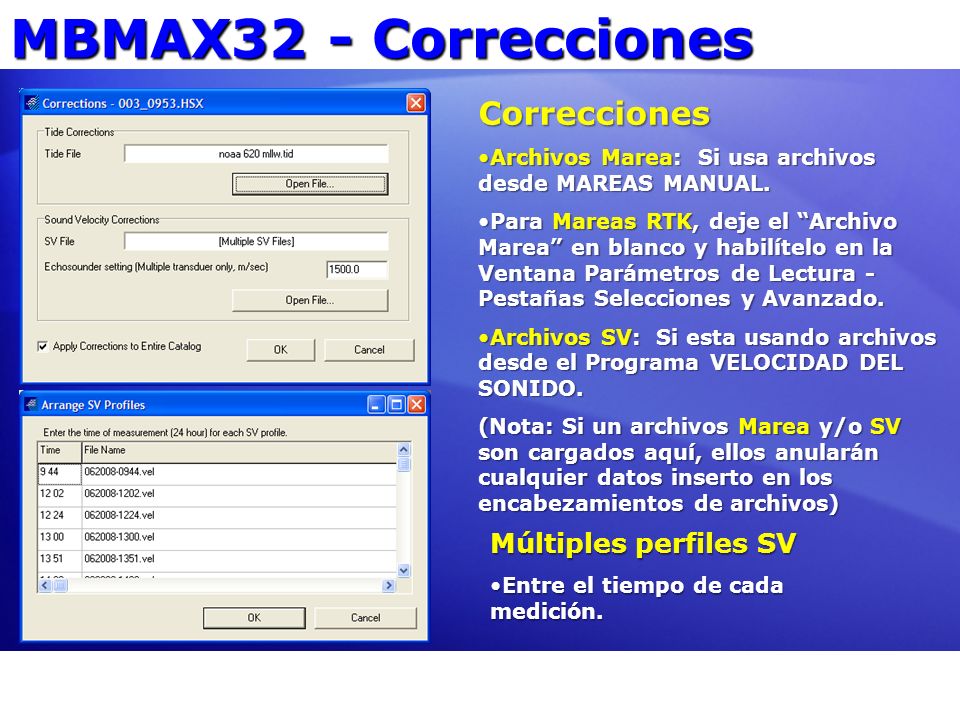

7 Correcciones Archivos Marea: Si usa archivos desde MAREAS MANUAL.Archivos Marea: Si usa archivos desde MAREAS MANUAL. Para Mareas RTK, deje el Archivo Marea en blanco y habilítelo en la Ventana Parámetros de Lectura - Pestañas Selecciones y Avanzado.Para Mareas RTK, deje el Archivo Marea en blanco y habilítelo en la Ventana Parámetros de Lectura - Pestañas Selecciones y Avanzado. Archivos SV: Si esta usando archivos desde el Programa VELOCIDAD DEL SONIDO.Archivos SV: Si esta usando archivos desde el Programa VELOCIDAD DEL SONIDO. (Nota: Si un archivos Marea y/o SV son cargados aquí, ellos anularán cualquier datos inserto en los encabezamientos de archivos) Múltiples perfiles SV Entre el tiempo de cada medición.Entre el tiempo de cada medición. MBMAX32 - Correcciones

8 Parámetros de Lectura Pestañas Parámetros de Lectura Selecciones: Seleccione Equipos. Opción para Cargar Sonar lateral ayuda a la Edición.Selecciones: Seleccione Equipos. Opción para Cargar Sonar lateral ayuda a la Edición. Información Equipo: Cambie Ófsets si es necesario.Información Equipo: Cambie Ófsets si es necesario. Info Levantamiento: Algunos parámetros e info. desde el archivo de Levantamiento. Info Levantamiento: Algunos parámetros e info. desde el archivo de Levantamiento. Pre-reducción: Reducción Simple de Datos remueve % de los barridos.Pre-reducción: Reducción Simple de Datos remueve % de los barridos. Pre-Filtrado GPS: Ignore registros GPS (Posiciones y/o Mareas RTK) con base en valores de calidad GPS.Pre-Filtrado GPS: Ignore registros GPS (Posiciones y/o Mareas RTK) con base en valores de calidad GPS. Parámetros Avanzados de Lectura Mareas RTK: Selecciones para evitar doble corrección.Mareas RTK: Selecciones para evitar doble corrección. Corrija por Oleaje Inducido: Si el MRU no esta en el CG del Bote.Corrija por Oleaje Inducido: Si el MRU no esta en el CG del Bote. Remover Deriva Oleaje: Método Promediado anula la deriva.Remover Deriva Oleaje: Método Promediado anula la deriva. Ajuste perfil SV…: Reemplace parte superior de perfil con lectura sensor en la cabeza.Ajuste perfil SV…: Reemplace parte superior de perfil con lectura sensor en la cabeza. Trazado Rayos: Seleccione Método Línea o Arco o deje que MBMAX decida con base en perfil prof. y muestreo.Trazado Rayos: Seleccione Método Línea o Arco o deje que MBMAX decida con base en perfil prof. y muestreo.

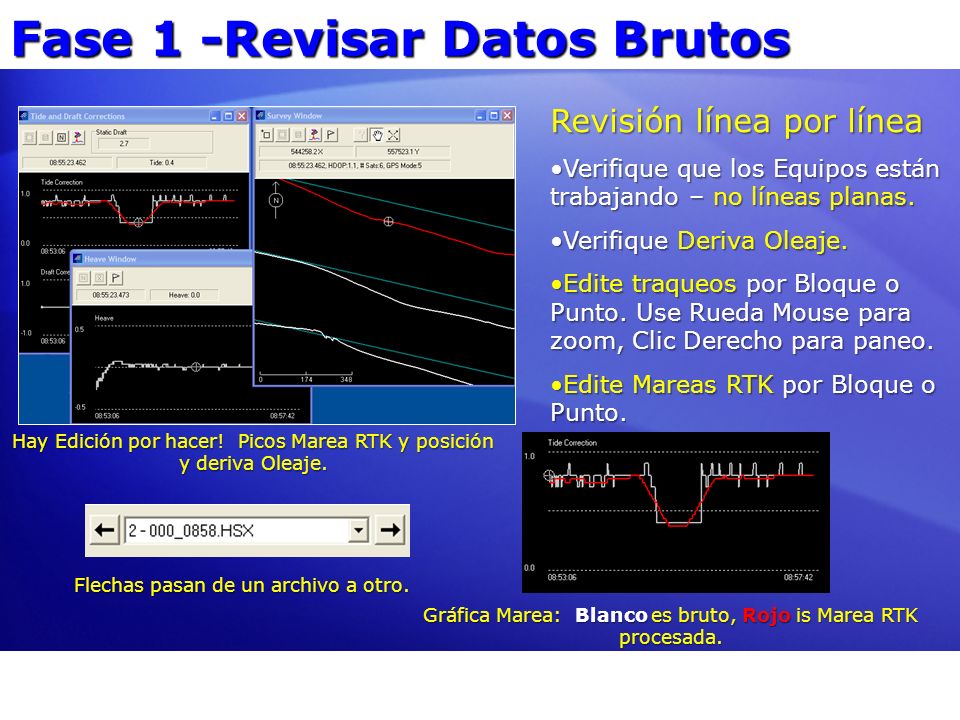

9 Fase 1 -Revisar Datos Brutos Revisión línea por línea Verifique que los Equipos están trabajando – no líneas planas.Verifique que los Equipos están trabajando – no líneas planas. Verifique Deriva Oleaje.Verifique Deriva Oleaje. Edite traqueos por Bloque o Punto. Use Rueda Mouse para zoom, Clic Derecho para paneo.Edite traqueos por Bloque o Punto. Use Rueda Mouse para zoom, Clic Derecho para paneo. Edite Mareas RTK por Bloque o Punto.Edite Mareas RTK por Bloque o Punto. Flechas pasan de un archivo a otro. Gráfica Marea: Blanco es bruto, Rojo is Marea RTK procesada. Hay Edición por hacer! Picos Marea RTK y posición y deriva Oleaje.

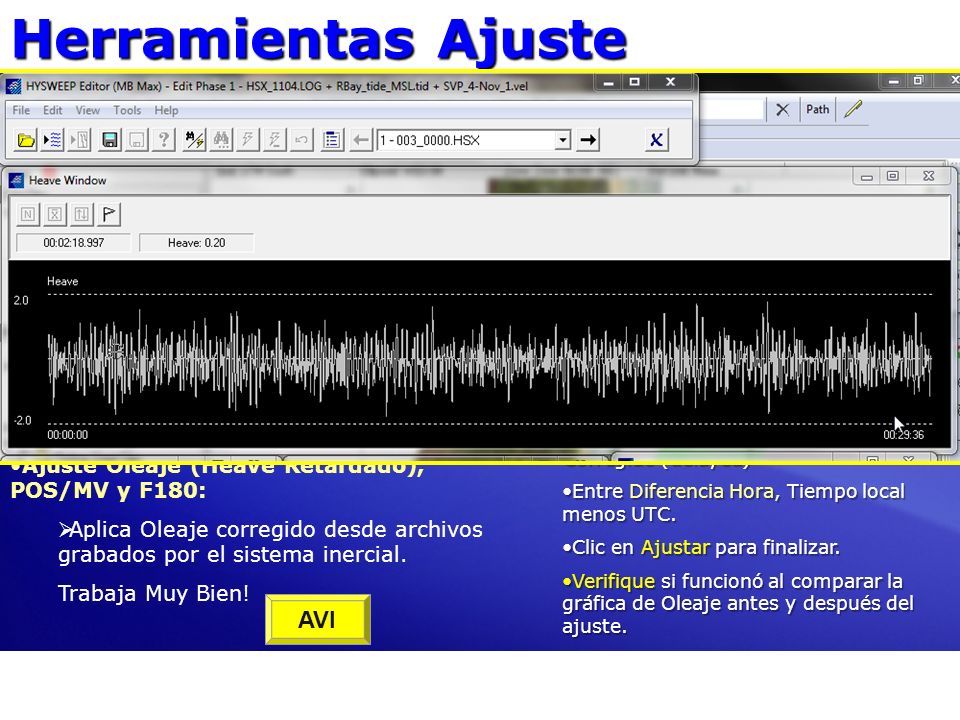

10 Herramientas Ajuste Ajuste Datos en MBMAX32 Ajuste Marea, Método Línea Central Interpola Marea desde estaciones espaciadas a lo largo de la línea central. Ajuste Marea, Método 3 Puntos: : Interpolación Plana de Marea desde 3 estaciones. Ajuste Marea, Ófset Marea Simplemente agregue un ófset a los valores de Marea. Ajuste Oleaje (Heave Retardado), POS/MV y F180: Aplica Oleaje corregido desde archivos grabados por el sistema inercial. Trabaja Muy Bien! Ejemplo: Ajuste Oleaje (Heave) Abra archivo conteniendo Oleaje Corregido (delayed)Abra archivo conteniendo Oleaje Corregido (delayed) Entre Diferencia Hora, Tiempo local menos UTC.Entre Diferencia Hora, Tiempo local menos UTC. Clic en Ajustar para finalizar.Clic en Ajustar para finalizar. Verifique si funcionó al comparar la gráfica de Oleaje antes y después del ajuste.Verifique si funcionó al comparar la gráfica de Oleaje antes y después del ajuste. AVI

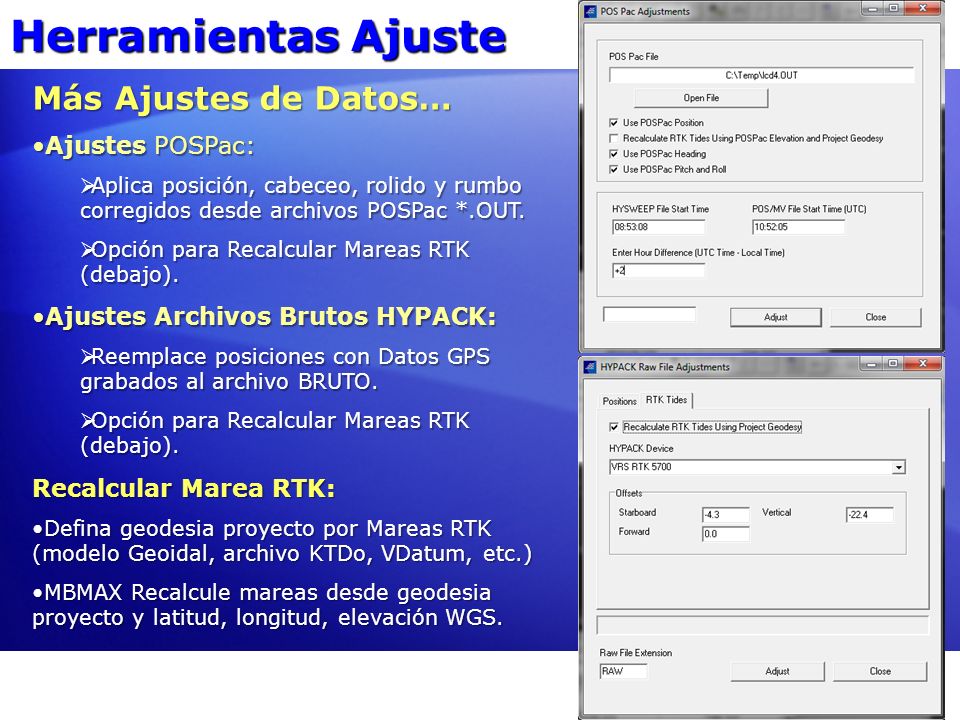

11 Herramientas Ajuste Más Ajustes de Datos… Ajustes POSPac:Ajustes POSPac: Aplica posición, cabeceo, rolido y rumbo corregidos desde archivos POSPac *.OUT. Aplica posición, cabeceo, rolido y rumbo corregidos desde archivos POSPac *.OUT. Opción para Recalcular Mareas RTK (debajo). Opción para Recalcular Mareas RTK (debajo). Ajustes Archivos Brutos HYPACK:Ajustes Archivos Brutos HYPACK: Reemplace posiciones con Datos GPS grabados al archivo BRUTO. Reemplace posiciones con Datos GPS grabados al archivo BRUTO. Opción para Recalcular Mareas RTK (debajo). Opción para Recalcular Mareas RTK (debajo). Recalcular Marea RTK: Defina geodesia proyecto por Mareas RTK (modelo Geoidal, archivo KTDo, VDatum, etc.)Defina geodesia proyecto por Mareas RTK (modelo Geoidal, archivo KTDo, VDatum, etc.) MBMAX Recalcule mareas desde geodesia proyecto y latitud, longitud, elevación WGS.MBMAX Recalcule mareas desde geodesia proyecto y latitud, longitud, elevación WGS.

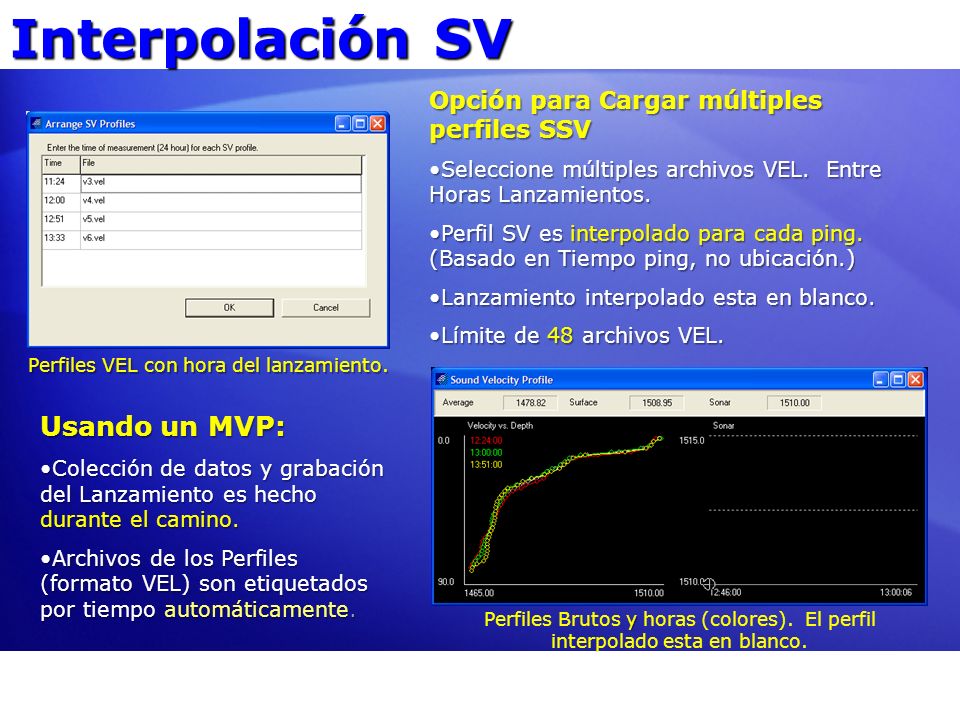

12 Interpolación SV Opción para Cargar múltiples perfiles SSV Seleccione múltiples archivos VEL. Entre Horas Lanzamientos.Seleccione múltiples archivos VEL. Entre Horas Lanzamientos. Perfil SV es interpolado para cada ping. (Basado en Tiempo ping, no ubicación.)Perfil SV es interpolado para cada ping. (Basado en Tiempo ping, no ubicación.) Lanzamiento interpolado esta en blanco.Lanzamiento interpolado esta en blanco. Límite de 48 archivos VEL.Límite de 48 archivos VEL. Usando un MVP: Colección de datos y grabación del Lanzamiento es hecho durante el camino.Colección de datos y grabación del Lanzamiento es hecho durante el camino. Archivos de los Perfiles (formato VEL) son etiquetados por tiempo automáticamente.Archivos de los Perfiles (formato VEL) son etiquetados por tiempo automáticamente. Perfiles VEL con hora del lanzamiento. y Perfiles Brutos y horas (colores). El perfil interpolado esta en blanco.

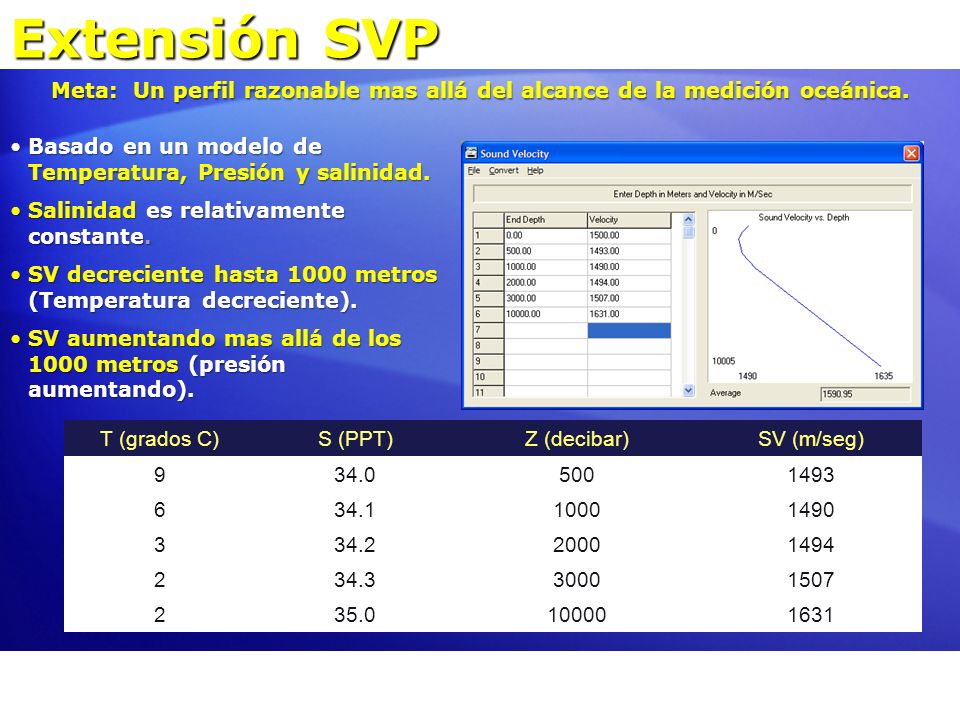

13 Extensión SVP Meta: Un perfil razonable mas allá del alcance de la medición oceánica. Basado en un modelo de Temperatura, Presión y salinidad.Basado en un modelo de Temperatura, Presión y salinidad. Salinidad es relativamente constante.Salinidad es relativamente constante. SV decreciente hasta 1000 metros (Temperatura decreciente).SV decreciente hasta 1000 metros (Temperatura decreciente). SV aumentando mas allá de los 1000 metros (presión aumentando).SV aumentando mas allá de los 1000 metros (presión aumentando). T (grados C)S (PPT)Z (decibar)SV (m/seg)

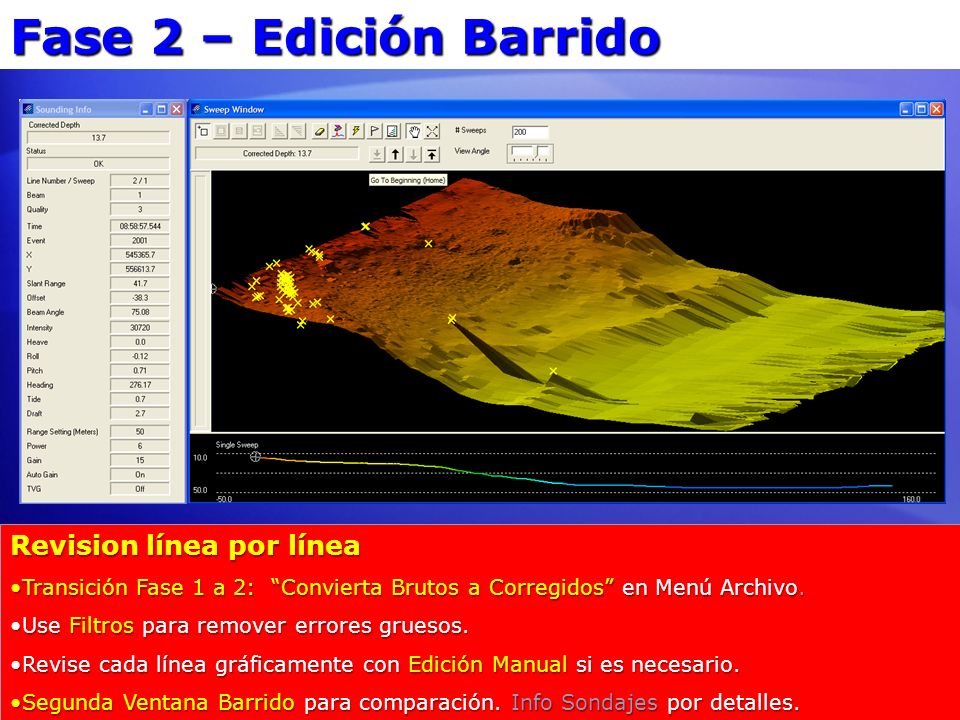

14 Fase 2 – Edición Barrido Revision línea por línea Transición Fase 1 a 2: Convierta Brutos a Corregidos en Menú Archivo.Transición Fase 1 a 2: Convierta Brutos a Corregidos en Menú Archivo. Use Filtros para remover errores gruesos.Use Filtros para remover errores gruesos. Revise cada línea gráficamente con Edición Manual si es necesario.Revise cada línea gráficamente con Edición Manual si es necesario. Segunda Ventana Barrido para comparación. Info Sondajes por detalles.Segunda Ventana Barrido para comparación. Info Sondajes por detalles.

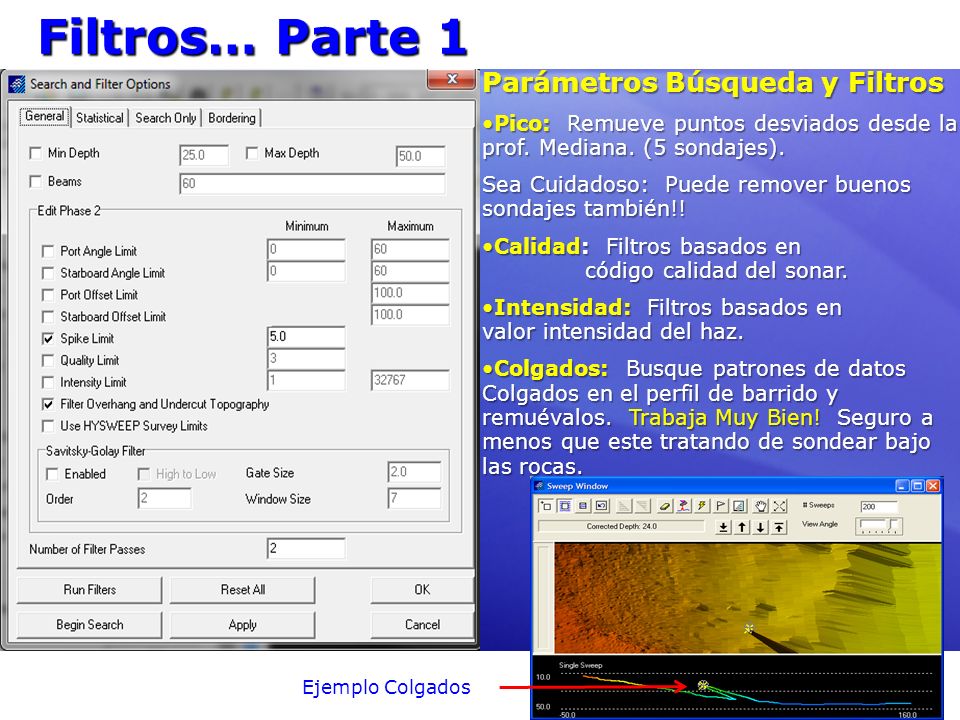

15 Filtros… Parte 1 Parámetros Búsqueda y Filtros Pico: Remueve puntos desviados desde la prof. Mediana. (5 sondajes).Pico: Remueve puntos desviados desde la prof. Mediana. (5 sondajes). Sea Cuidadoso: Puede remover buenos sondajes también!! Calidad: Filtros basados en código calidad del sonar.Calidad: Filtros basados en código calidad del sonar. Intensidad: Filtros basados en valor intensidad del haz.Intensidad: Filtros basados en valor intensidad del haz. Colgados: Busque patrones de datos Colgados en el perfil de barrido y remuévalos. Trabaja Muy Bien! Seguro a menos que este tratando de sondear bajo las rocas.Colgados: Busque patrones de datos Colgados en el perfil de barrido y remuévalos. Trabaja Muy Bien! Seguro a menos que este tratando de sondear bajo las rocas. Ejemplo Colgados

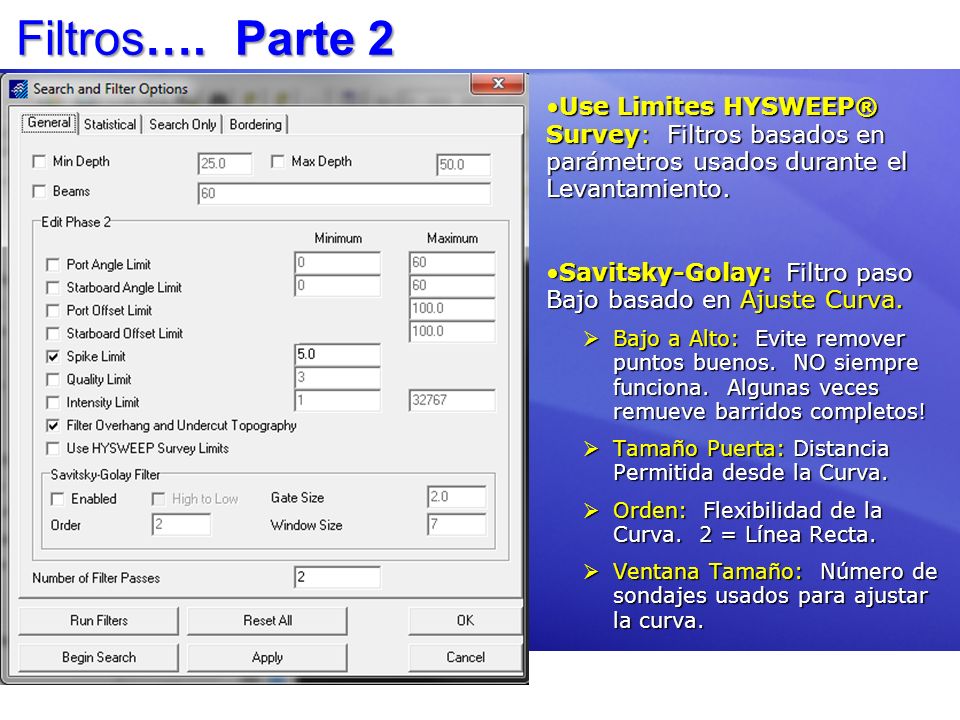

16 Filtros…. Parte 2 Use Limites HYSWEEP® Survey: Filtros basados en parámetros usados durante el Levantamiento.Use Limites HYSWEEP® Survey: Filtros basados en parámetros usados durante el Levantamiento. Savitsky-Golay: Filtro paso Bajo basado en Ajuste Curva.Savitsky-Golay: Filtro paso Bajo basado en Ajuste Curva. Bajo a Alto: Evite remover puntos buenos. NO siempre funciona. Algunas veces remueve barridos completos! Bajo a Alto: Evite remover puntos buenos. NO siempre funciona. Algunas veces remueve barridos completos! Tamaño Puerta: Distancia Permitida desde la Curva. Tamaño Puerta: Distancia Permitida desde la Curva. Orden: Flexibilidad de la Curva. 2 = Línea Recta. Orden: Flexibilidad de la Curva. 2 = Línea Recta. Ventana Tamaño: Número de sondajes usados para ajustar la curva. Ventana Tamaño: Número de sondajes usados para ajustar la curva.

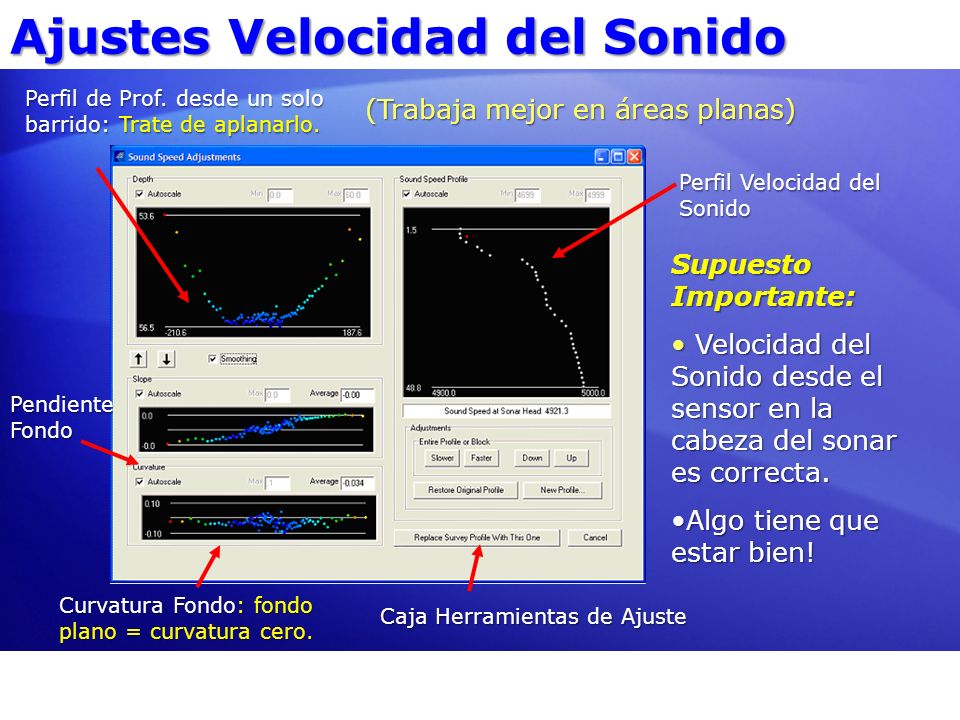

17 Ajustes Velocidad del Sonido Perfil de Prof. desde un solo barrido: Trate de aplanarlo. Pendiente Fondo Curvatura Fondo: fondo plano = curvatura cero. Perfil Velocidad del Sonido (Trabaja mejor en áreas planas) Caja Herramientas de Ajuste Supuesto Importante: Velocidad del Sonido desde el sensor en la cabeza del sonar es correcta. Velocidad del Sonido desde el sensor en la cabeza del sonar es correcta. Algo tiene que estar bien!Algo tiene que estar bien!

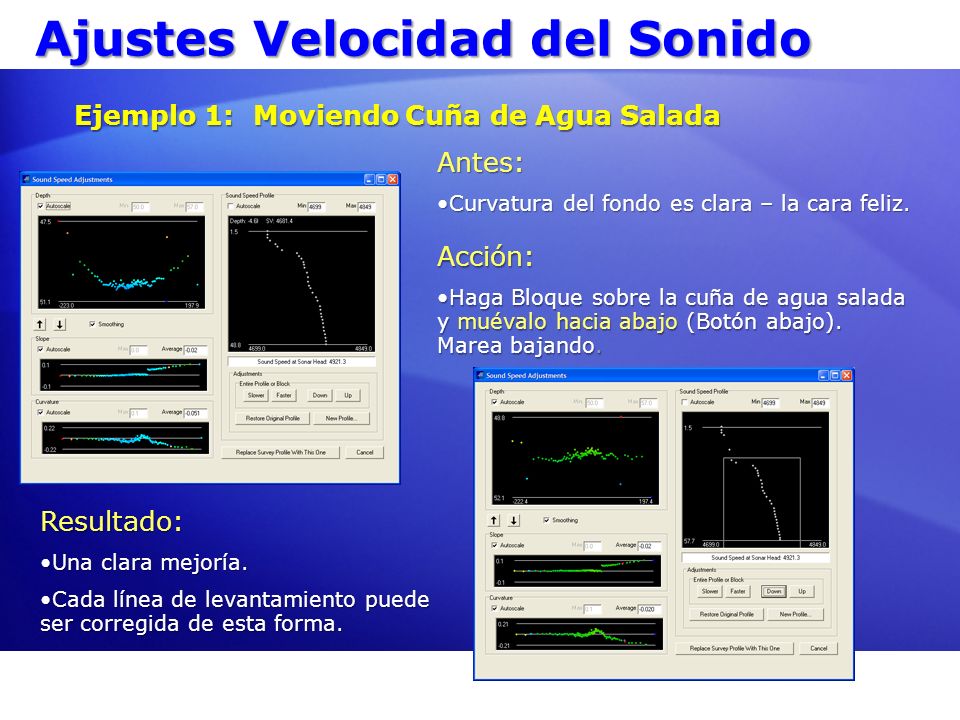

18 Ajustes Velocidad del Sonido Ejemplo 1: Moviendo Cuña de Agua Salada Antes: Curvatura del fondo es clara – la cara feliz.Curvatura del fondo es clara – la cara feliz. Acción: Haga Bloque sobre la cuña de agua salada y muévalo hacia abajo (Botón abajo). Marea bajando.Haga Bloque sobre la cuña de agua salada y muévalo hacia abajo (Botón abajo). Marea bajando. Resultado: Una clara mejoría.Una clara mejoría. Cada línea de levantamiento puede ser corregida de esta forma.Cada línea de levantamiento puede ser corregida de esta forma.

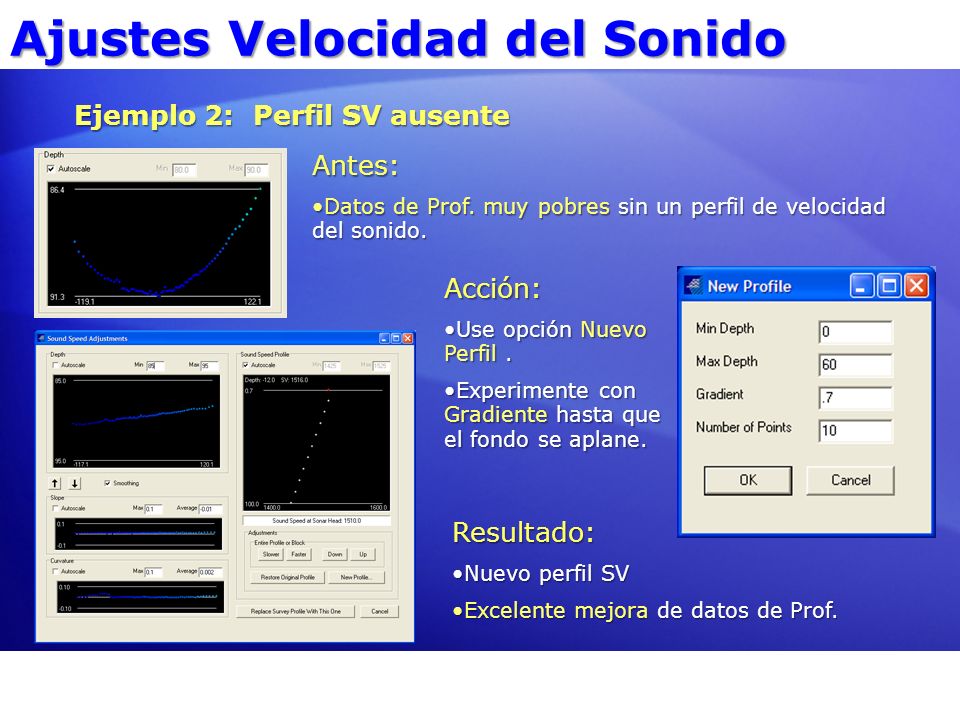

19 Ajustes Velocidad del Sonido Ejemplo 2: Perfil SV ausente Antes: Datos de Prof. muy pobres sin un perfil de velocidad del sonido.Datos de Prof. muy pobres sin un perfil de velocidad del sonido. Acción: Use opción Nuevo Perfil.Use opción Nuevo Perfil. Experimente con Gradiente hasta que el fondo se aplane.Experimente con Gradiente hasta que el fondo se aplane. Resultado: Nuevo perfil SVNuevo perfil SV Excelente mejora de datos de Prof.Excelente mejora de datos de Prof.

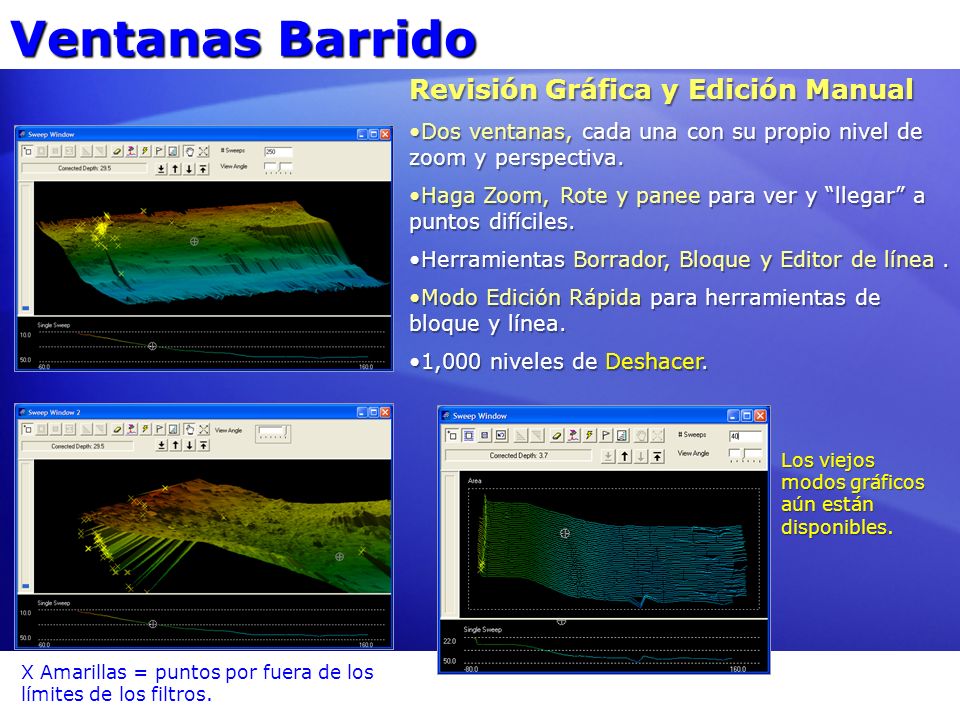

20 Ventanas Barrido Revisión Gráfica y Edición Manual Dos ventanas, cada una con su propio nivel de zoom y perspectiva.Dos ventanas, cada una con su propio nivel de zoom y perspectiva. Haga Zoom, Rote y panee para ver y llegar a puntos difíciles.Haga Zoom, Rote y panee para ver y llegar a puntos difíciles. Herramientas Borrador, Bloque y Editor de línea.Herramientas Borrador, Bloque y Editor de línea. Modo Edición Rápida para herramientas de bloque y línea.Modo Edición Rápida para herramientas de bloque y línea. 1,000 niveles de Deshacer.1,000 niveles de Deshacer. X Amarillas = puntos por fuera de los límites de los filtros. Los viejos modos gráficos aún están disponibles.

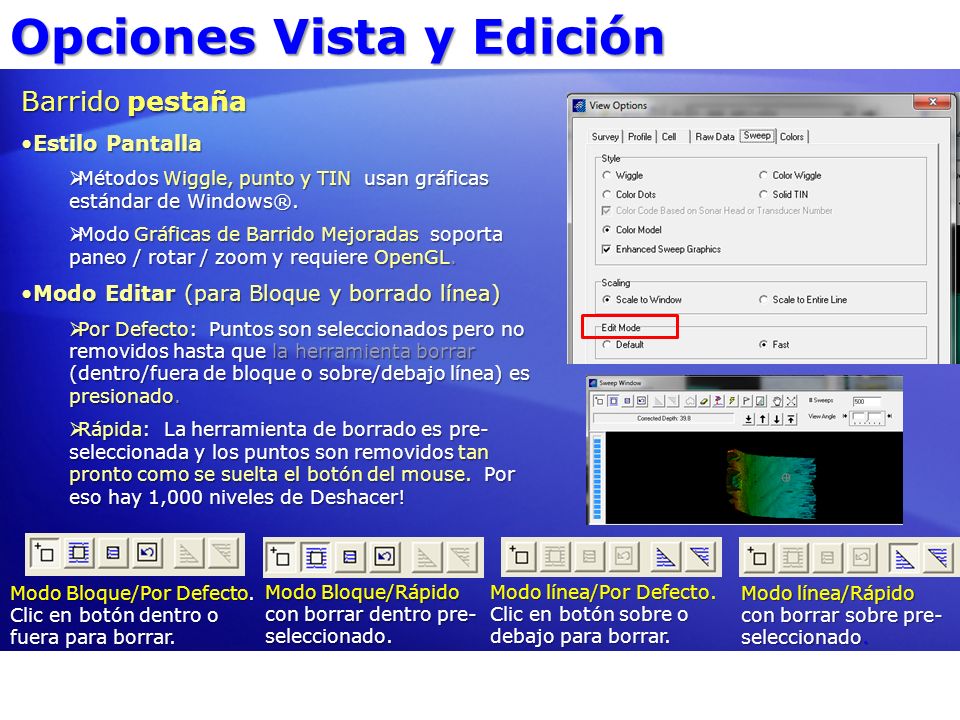

21 Opciones Vista y Edición Barrido pestaña Estilo PantallaEstilo Pantalla Métodos Wiggle, punto y TIN usan gráficas estándar de Windows®. Métodos Wiggle, punto y TIN usan gráficas estándar de Windows®. Modo Gráficas de Barrido Mejoradas soporta paneo / rotar / zoom y requiere OpenGL. Modo Gráficas de Barrido Mejoradas soporta paneo / rotar / zoom y requiere OpenGL. Modo Editar (para Bloque y borrado línea)Modo Editar (para Bloque y borrado línea) Por Defecto: Puntos son seleccionados pero no removidos hasta que la herramienta borrar (dentro/fuera de bloque o sobre/debajo línea) es presionado. Por Defecto: Puntos son seleccionados pero no removidos hasta que la herramienta borrar (dentro/fuera de bloque o sobre/debajo línea) es presionado. Rápida: La herramienta de borrado es pre- seleccionada y los puntos son removidos tan pronto como se suelta el botón del mouse. Por eso hay 1,000 niveles de Deshacer! Rápida: La herramienta de borrado es pre- seleccionada y los puntos son removidos tan pronto como se suelta el botón del mouse. Por eso hay 1,000 niveles de Deshacer! Modo Bloque/Por Defecto. Clic en botón dentro o fuera para borrar. Modo Bloque/Rápido con borrar dentro pre- seleccionado. Modo línea/Por Defecto. Clic en botón sobre o debajo para borrar. Modo línea/Rápido con borrar sobre pre- seleccionado.

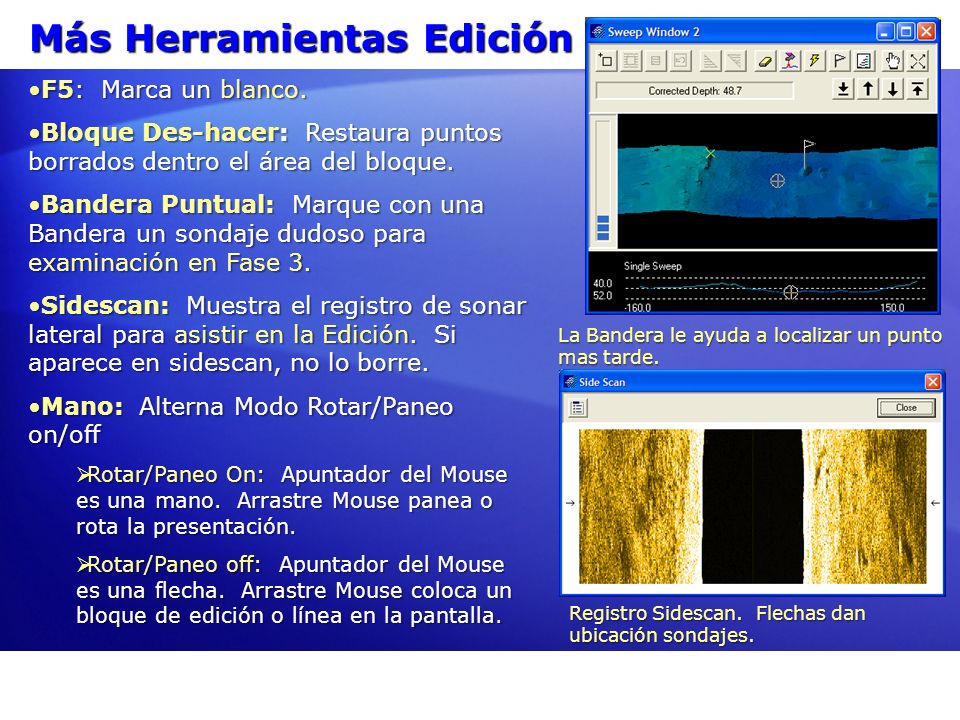

22 Más Herramientas Edición F5: Marca un blanco.F5: Marca un blanco. Bloque Des-hacer: Restaura puntos borrados dentro el área del bloque.Bloque Des-hacer: Restaura puntos borrados dentro el área del bloque. Bandera Puntual: Marque con una Bandera un sondaje dudoso para examinación en Fase 3.Bandera Puntual: Marque con una Bandera un sondaje dudoso para examinación en Fase 3. Sidescan: Muestra el registro de sonar lateral para asistir en la Edición. Si aparece en sidescan, no lo borre.Sidescan: Muestra el registro de sonar lateral para asistir en la Edición. Si aparece en sidescan, no lo borre. Mano: Alterna Modo Rotar/Paneo on/offMano: Alterna Modo Rotar/Paneo on/off Rotar/Paneo On: Apuntador del Mouse es una mano. Arrastre Mouse panea o rota la presentación. Rotar/Paneo On: Apuntador del Mouse es una mano. Arrastre Mouse panea o rota la presentación. Rotar/Paneo off: Apuntador del Mouse es una flecha. Arrastre Mouse coloca un bloque de edición o línea en la pantalla. Rotar/Paneo off: Apuntador del Mouse es una flecha. Arrastre Mouse coloca un bloque de edición o línea en la pantalla. La Bandera le ayuda a localizar un punto mas tarde. Registro Sidescan. Flechas dan ubicación sondajes.

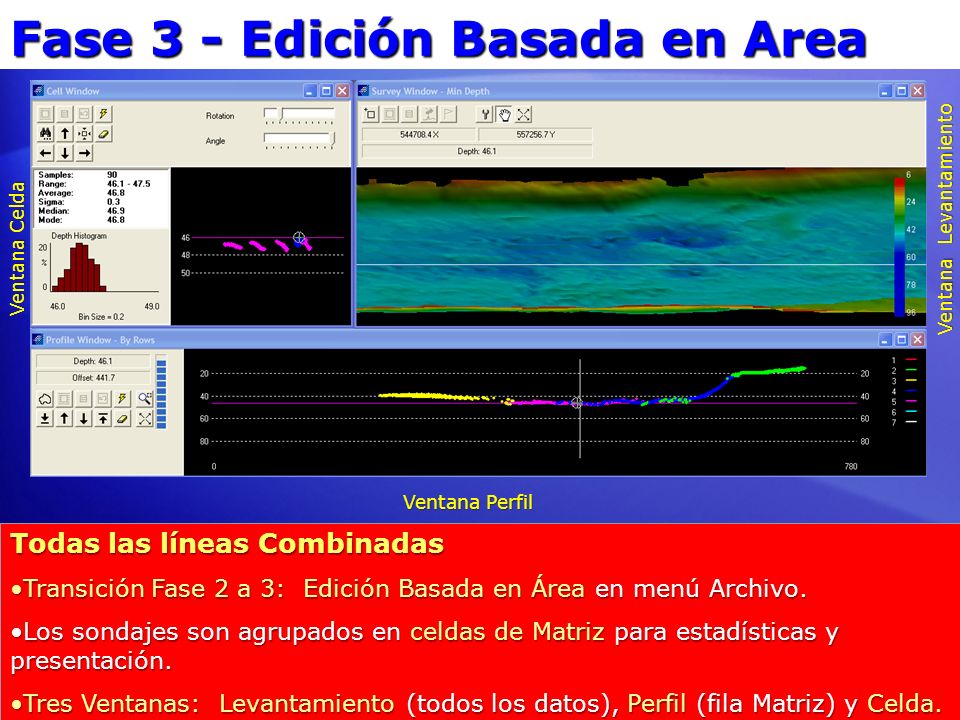

23 Fase 3 - Edición Basada en Area Todas las líneas Combinadas Transición Fase 2 a 3: Edición Basada en Área en menú Archivo.Transición Fase 2 a 3: Edición Basada en Área en menú Archivo. Los sondajes son agrupados en celdas de Matriz para estadísticas y presentación.Los sondajes son agrupados en celdas de Matriz para estadísticas y presentación. Tres Ventanas: Levantamiento (todos los datos), Perfil (fila Matriz) y Celda.Tres Ventanas: Levantamiento (todos los datos), Perfil (fila Matriz) y Celda. Ventana Perfil Ventana Levantamiento Ventana Celda

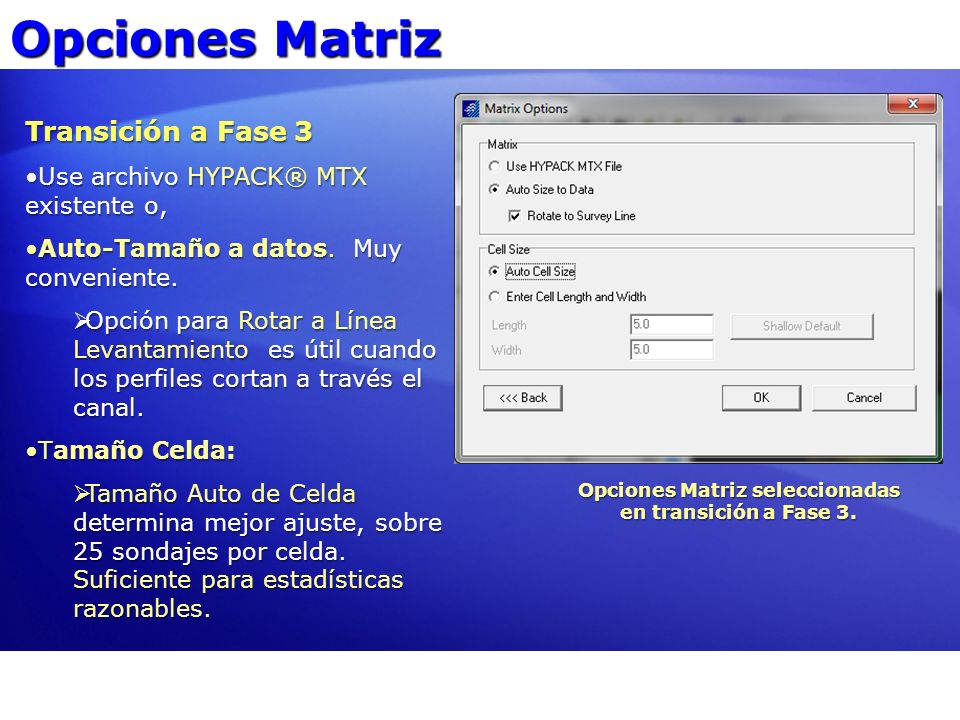

24 Opciones Matriz Transición a Fase 3 Use archivo HYPACK® MTX existente o,Use archivo HYPACK® MTX existente o, Auto-Tamaño a datos. Muy conveniente.Auto-Tamaño a datos. Muy conveniente. Opción para Rotar a Línea Levantamiento es útil cuando los perfiles cortan a través el canal. Opción para Rotar a Línea Levantamiento es útil cuando los perfiles cortan a través el canal. Tamaño Celda:Tamaño Celda: Tamaño Auto de Celda determina mejor ajuste, sobre 25 sondajes por celda. Suficiente para estadísticas razonables. Tamaño Auto de Celda determina mejor ajuste, sobre 25 sondajes por celda. Suficiente para estadísticas razonables. Opciones Matriz seleccionadas en transición a Fase 3.

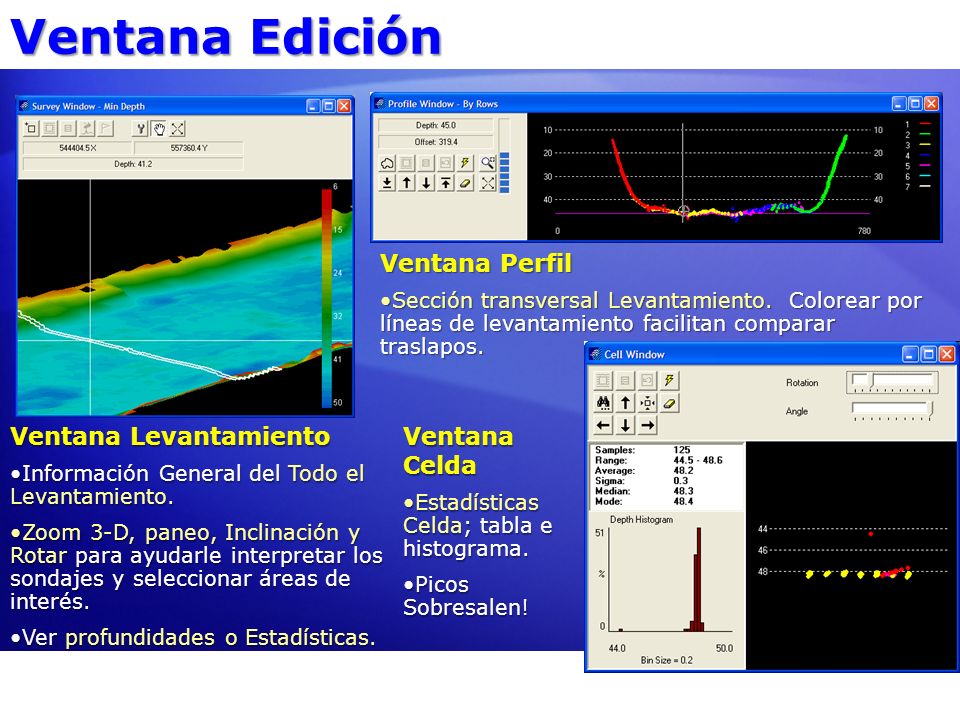

25 Ventana Edición Ventana Levantamiento Información General del Todo el Levantamiento.Información General del Todo el Levantamiento. Zoom 3-D, paneo, Inclinación y Rotar para ayudarle interpretar los sondajes y seleccionar áreas de interés.Zoom 3-D, paneo, Inclinación y Rotar para ayudarle interpretar los sondajes y seleccionar áreas de interés. Ver profundidades o Estadísticas.Ver profundidades o Estadísticas. Ventana Perfil Sección transversal Levantamiento. Colorear por líneas de levantamiento facilitan comparar traslapos.Sección transversal Levantamiento. Colorear por líneas de levantamiento facilitan comparar traslapos. Ventana Celda Estadísticas Celda; tabla e histograma.Estadísticas Celda; tabla e histograma. Picos Sobresalen!Picos Sobresalen!

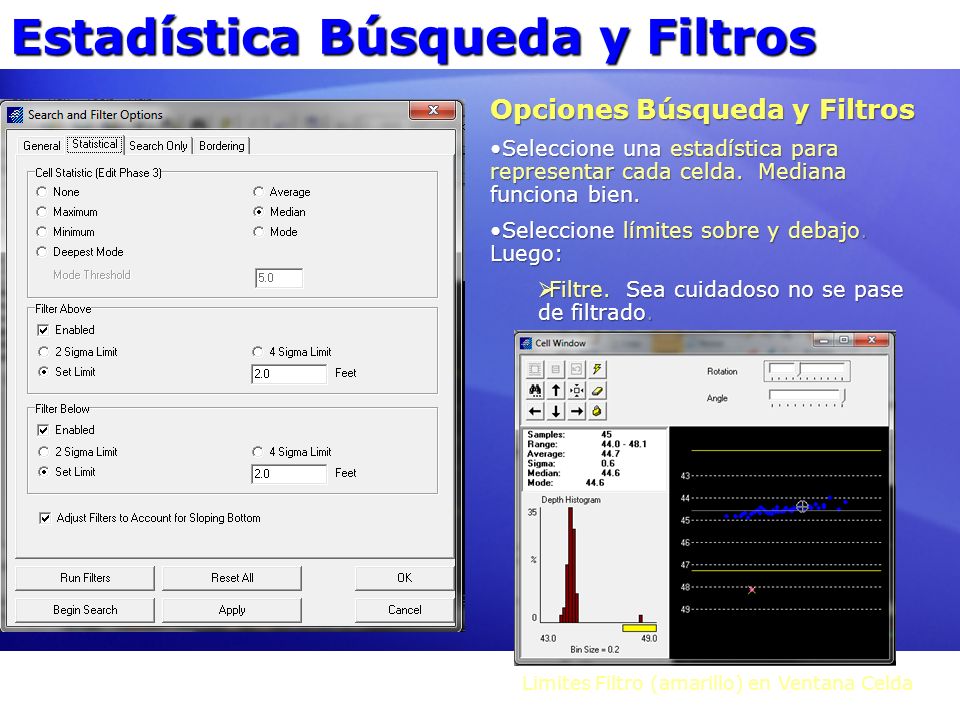

26 Estadística Búsqueda y Filtros Opciones Búsqueda y Filtros Seleccione una estadística para representar cada celda. Mediana funciona bien.Seleccione una estadística para representar cada celda. Mediana funciona bien. Seleccione límites sobre y debajo. Luego:Seleccione límites sobre y debajo. Luego: Filtre. Sea cuidadoso no se pase de filtrado. Filtre. Sea cuidadoso no se pase de filtrado. Búsqueda. Localice sondajes marginales luego decida. Búsqueda. Localice sondajes marginales luego decida. Limites Filtro (amarillo) en Ventana Celda

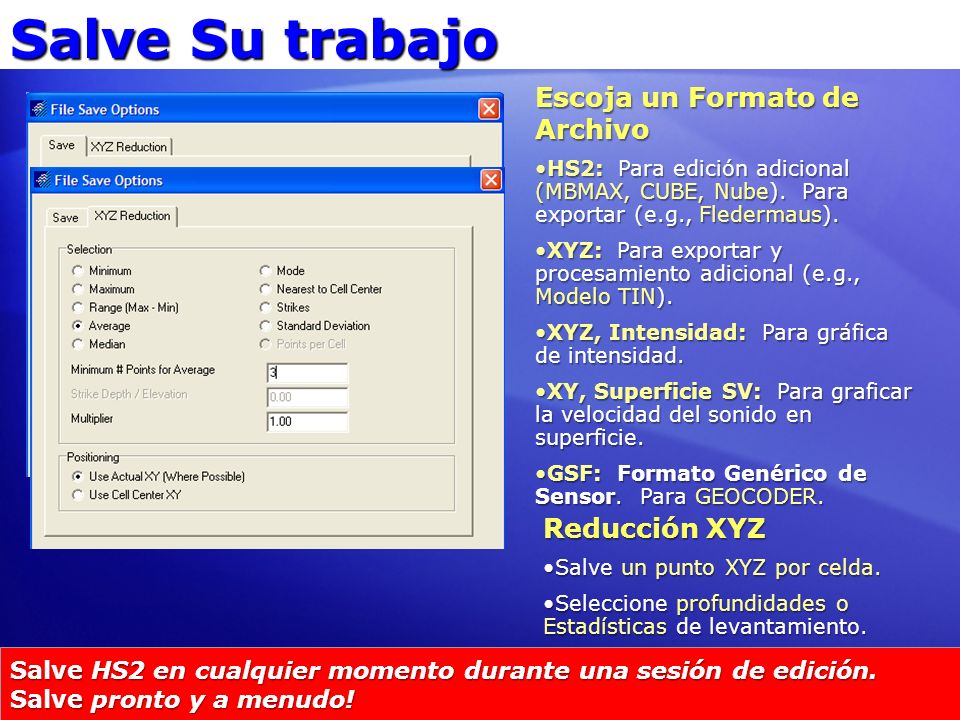

27 Salve Su trabajo Escoja un Formato de Archivo HS2: Para edición adicional (MBMAX, CUBE, Nube). Para exportar (e.g., Fledermaus).HS2: Para edición adicional (MBMAX, CUBE, Nube). Para exportar (e.g., Fledermaus). XYZ: Para exportar y procesamiento adicional (e.g., Modelo TIN).XYZ: Para exportar y procesamiento adicional (e.g., Modelo TIN). XYZ, Intensidad: Para gráfica de intensidad.XYZ, Intensidad: Para gráfica de intensidad. XY, Superficie SV: Para graficar la velocidad del sonido en superficie.XY, Superficie SV: Para graficar la velocidad del sonido en superficie. GSF: Formato Genérico de Sensor. Para GEOCODER.GSF: Formato Genérico de Sensor. Para GEOCODER. Reducción XYZ Salve un punto XYZ por celda.Salve un punto XYZ por celda. Seleccione profundidades o Estadísticas de levantamiento.Seleccione profundidades o Estadísticas de levantamiento. Salve HS2 en cualquier momento durante una sesión de edición. Salve pronto y a menudo!

28 Ejemplos Salvar Salve XY, SV: Mapa SV Superficial Use SV superficial colectada por el sistema Multihaz.Use SV superficial colectada por el sistema Multihaz. Salve XYZ: Incertidumbre Levantamiento Use el Multiplicador y salve 2 veces la desviación estándar de la celda para un mapa de incertidumbre del 95% de confianza.

29 Ejemplos Salvar Salve GSF: Imágenes Snippets Imagen de Alta resolución desde HYPACK ® GEOCODER.Imagen de Alta resolución desde HYPACK ® GEOCODER. (GEOCODER puede también leer los datos brutos snippet de multibeam, en combinación con archivos HS2.) Salve XYZ para Secciones transversales y Volúmenes de Área Final: Use Modelo TIN HYPACK® para cortar secciones transversales.Use Modelo TIN HYPACK® para cortar secciones transversales. Importe secciones en Secciones Transversales y Volúmenes de HYPACK®.Importe secciones en Secciones Transversales y Volúmenes de HYPACK®.
