1 Overview1 HYPACK ® VENEZUELA Diciembre 10-12,2001 Hotel Marina Bay, Isla Margarita

2 Overview2 HYPACK® MAX

3 Overview3 Organización de Pantalla HYPACK® MAX Barra de Menú Barra de Icono Carpetas Barra de Colores Control de Pantalla Barra de Información Información Geodésica Mapa

4 Overview4 Proyectos

5 Overview5 Proyectos En HYPACK® MAX, cada levantamiento es preparado como un Proyecto. Un proyecto contiene todos los archivos e información necesaria para el levantamiento Usted puede reabrir un proyecto existente en cualquier momento. Puede crear un proyecto desde el principio ó copiar la información de un proyecto existente. Qué conforma un proyecto?

6 Overview6 Estructura de Archivos de Proyectos Cuando crea un proyecto nuevo, aparece un nuevo sub-directorio ó es creado bajo el directorio \HYPACK\proyectos. Este nuevo directorio tiene el mismo nombre de su proyecto. Los subdirectorios son creados bajo el directorio de proyecto para los archivos de datos Brutos, Editados, Seleccionados (Estos son automáticamente nombrado BRUTOS, EDITADOS y SELECCIONADOS.) Todos los archivos asociados con el proyecto son guardados bajo el directorio de Proyecto.

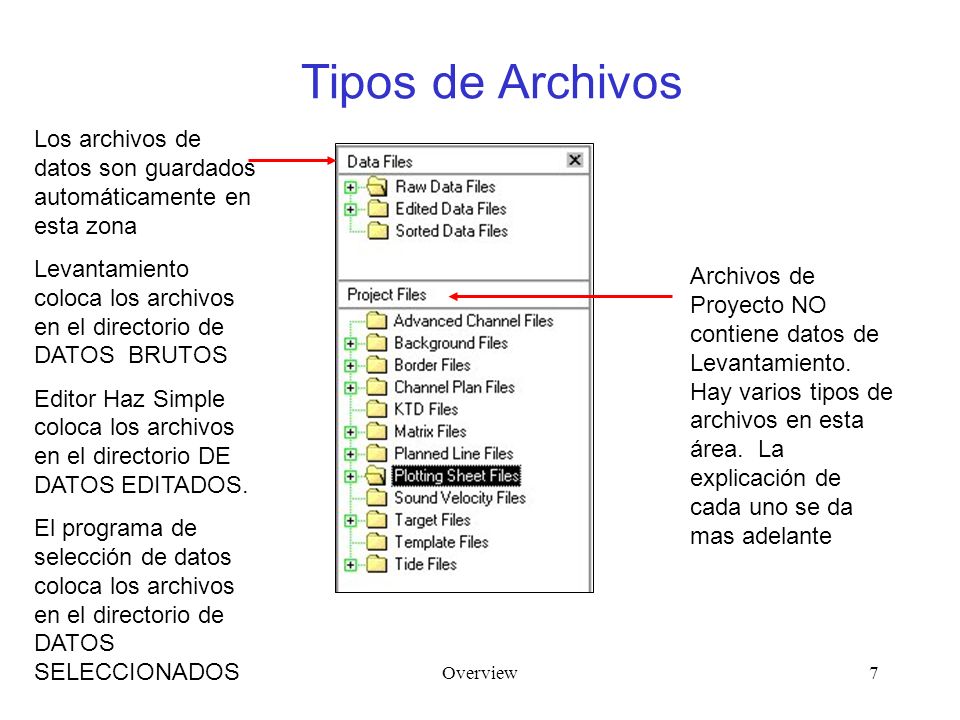

7 Overview7 Tipos de Archivos Los archivos de datos son guardados automáticamente en esta zona Levantamiento coloca los archivos en el directorio de DATOS BRUTOS Editor Haz Simple coloca los archivos en el directorio DE DATOS EDITADOS. El programa de selección de datos coloca los archivos en el directorio de DATOS SELECCIONADOS Archivos de Proyecto NO contiene datos de Levantamiento. Hay varios tipos de archivos en esta área. La explicación de cada uno se da mas adelante

8 Overview8 Activando/Desactivando Archivos Un archivo activado ( en rojo) es dibujado en la pantalla. Un archivodesactivado (en blanco) no es dibujado en la pantalla. Activado Desactivado Un archivo puede ser activado o desactivado haciendo clic con el botón derecho en el archivo y seleccionando la opción Activar. Eliminar Archivo Cuando un archivo es eliminado no es borrado. No aparecerá en la lista del proyecto, pero todavía estará en el directorio de proyecto.

9 Overview9 Iniciando un Proyecto Nuevo Cuando cree un nuevo proyecto, la información de geodesia, dispositivos, y colores de la pantalla son transferidos del proyecto anterior. Haga click en menu o en el icono para iniciar un proyecto nuevo.

10 Overview10 Añadir Archivos a un Proyecto Usted puede añadir archivos de datos ó archivos de proyectos a su carpeta haciendo clic con el botón derecho de su ratón en el tipo de archivo y seleccionando el archivo apropiado. Añadir Archivo o Añadir Archivo y copiar Añadir Archivo no copia el archivo en el directorio de proyecto. MAX buscará el archivo en cualquier sitio en red. Añadir Archivo y copiar Copiará el archivo en el directorio de proyecto. Si alguien borra el archivo en la red, este archivo todavía existirá en su proyecto Cuidado cuando copie archivos de fondo (TIFF, DXF, etc.) en los proyectos. Estos archivos pueden llenar su disco duro rapidamente

11 Overview11 Crear un Proyecto Nuevo Copiando un Proyecto Existente Si va a iniciar un levantamiento en un área que fue levantada anteriormente con MAX, seleccione Archivo-Copiar Proyecto.. El proyecto nuevo hereda la geodesia, los dispositivos, los colores de pantalla, las líneas planificadas, matrices, bordes del proyecto original. Se hereda todo del proyecto anterior menos los archivos de datos.

12 Overview12 Abrir un Proyecto Existente Se abre un proyecto Existente usando el menú o haciendo clic en el Icono. Usted puede escoger un proyecto disponible en la lista.

13 Overview13 Comprimir Proyecto Los usuarios pueden comprimir los archivos desde un proyecto a un archivo comprimido zip para archivar la información o para transferir el proyecto a otra computadora. Una vez escogidos los archivos que desea comprimir, la rutina comprimirá automáticamente cualquier archivo de configuración de MAX. Esto es práctico para mover archivos del barco a la oficina o viceversa

14 Overview14 Eliminando Proyectos 1. Seleccionar Archivo – Eliminar Proyecto bajo el menú principal. 2. Seleccionar el nombre de proyecto a eliminar 3. Desea Continuar? Una vez el proyecto es eliminado es imposible recuperarlo.

15 Overview15 Archivos de Fondo

16 Overview16 Archivos de Fondo ó Resumen File TypeBasesFuenteFormato BSBX- YMapTechRaster C-MapX-Y on Modified Mercator C-Map USAVector DGNX-YMicrostationVector DGWX-YHYPACK Chart Program Vector DIGX-YHYPACK Manual Entry Vector DXFX-YCADVector S-57WGS-84 Lat- Long Hydrographic Agencies Vector* TIFX-YNumerousRaster VPFWGS-84 Lat- Long NIMAVector TIFF (color) Ortho-photo (TIFF – greyscale)

17 Overview17 Archivos de Fondo – Transformación de Datum Archivos basados en coordenadas X-Y no pueden ser transformados a sistemas geodésicos diferentes. Por Ejemplo: Si su archivo TIF esta basado en NAD-83 Florida Norte, si desea dibujarlo correctamente, no puede abrir el mismo archivo en un proyecto de NAD-27 Florida Norte,. Elementos que estan guardados en latitud/longitud WGS-84 (como S-57 y C-MAP) serán transformados al datum local usando la información del Programa Parámetros geodésicos. Esto le permitirá desplegar correctamente estos archivos en NAD- 27 y otros datums no basados en WGS-84.

18 Overview18 Archivos BSB Raster (MapTech) Cartas BSB pueden ser basadas en parámetros geodésicos diferentes. MAX intenta estirar el mapa para ajustarlo a sus propios parámetros geodéticos. Esto puede resultar en errores pequeños. En una carta Raster. Mientras hacemos zoom en un elemento dado esta sigue creciendo hasta que llena la pantalla Para comprar cartas NOAA contacte Maptech Sales at

19 Overview19 C-Map Cartas C-Map guarda puntos en formato Mercator Modificado X-Y Son facil de convertir a WGS-84. Esto permite a HYPACK® MAX transformar a cualquier datum ó proyección definida por el usuario. El usuario puede preguntar objetos para leer información de atributos. Para mas información contacte C-Map USA 133 Falmouth Rd., Building II Maspee, MA Tel: web:

20 Overview20 Archivos Microstation DGN DGN archivos guardan los elementos en formato X-Y. Asegurese que las bases de X-Y de su archivo de DGN son las mismas que las de su proyecto. Ya que la mayoria de los archivos DGN tienen elementos en blanco, es práctico cambiar el color de fondo de MAX a negro. MAX puede dibujar fácilmente ciertos elementos de los archivos de DGN.

21 Overview21 Archivos HYPACK® DGW EL programa CARTA de HYPACK® MAX le permite digitalizar elemetos nauticos. El programa guarda los elementos a un archivo de DGW. Este es un formato ASCII usado solo en HYPACK ® MAX Los elementos disponibles son mostrados en la derecha También puede digitalizar sondas. Para poder usar el programa CARTA, debe tener driver de digitalizadoras de windows instalado en el PC

22 Overview22 Archivos HYPACK® DIG Los archivos DIG son archivos de vector que guarda los datos básicos de la característica en formato X-Y. Se crean en las versiones más viejas de los programas CARTA ó COSTA o pueden ser creados en el programa COSTA MANUAL.

23 Overview23 Archivos DXF Muchos programas de CAD pueden guardar su Info en DXF (formato del intercambio de dibujo) Esta información se guarda en coordenadas X- Y. De nuevo, usted tiene que tener cuidado que la base geodésica de su archivo de DXF corresponda con su base geodésica en MAX.

24 Overview24 S-57 Estándar de transferencia de la OHI S-57 es el estándar cartográfico de transferencia de la Oficina Hidrográfica Internacional OHI. Es un formato del vector (se permiten los elementos raster) que posiciona en WGS-84 MAX puede transformar estos objetos a cualquier datum y proyección definidos por el usario. Los usuarios pueden preguntar en S-57 para obtener la información de atributos y pueden utilizar los colores de ECDIS para la presentación.

25 Overview25 Herramienta de Pregunta S-57 y C-MAP Le permite la selección de objetos en archivos de S-57 y C-MAP y despliega información de atributos. Atributos del objeto seleccionado

26 Overview26 Formato Registrado TIFF Cada archivo TIF debe tener un archivo de registro TFW. El archivo de registro TFW contiene la información de coordenadas de origen y la distancia por pixel necesaria para ajustar el TIF a la pantalla. Los archivos TIF deben estar en formato no comprimido y en blanco y negro. (Se esta desarrollando la capacidad de usar archivos TIF en color).

27 Overview27 Producto en Formato Vector (VPF) de NIMA Ponga su CD de VPF en su CD drive. Haga clic en la opción del menú del formato del producto de Dibujar-Vector. Luego haga clic en el botón scan CD" en la ventana selección de la cobertura. Seleccione las cartas que desea visualizar y qué quiere ver (selección de características). Entonces haga clic en Aplicar. Las cartas se cargaran. Esta modificación se verá cuando abra de nuevo el proyecto o LEVANTAMIENTO.

28 Overview28 Tipos de Datos HYPACK® MAX Tipo RAW Datos en serie de tiempo ASCII creados por el programa de LEVANTAMIENTO ALL Archivos ASCII donde cada profundidad tiene una posición y una corrección final. SWP Archivos binarios de datos de multihaz editados XYZ Archivos ASCII X-Y-Z LOG Un archivo Catálogo contiene una lista de archivos de datos. Es usado para facilitar las tareas de preocesamiento de datos. Formato xyz seleccionado ó ALL seleccionado Programas de selección de sondas carta,reducción sonda, selección y selección cruzada.

29 Overview29 Datos Brutos – Encabezamiento BRUTOS: Estos son los archivos de datos brutos del Programa de LEVANTAMIENTO. Solo contienen datos en serie de otros sensores. En estos archivos no hemos todavía relacionado la posición y la profundidad. Estos archivos son originados en LEVANTAMIENTO o HYSWEEP Tipo de Archivo Info del Archivo Tipo de Elipsoide Info Proyección Hora Y Fecha Dispositivo y Ubicación Información del Templete de Sección Transversal

30 Overview30 Archivos Brutos - Datos Las marcas de tiempo son salvadas en una resolución de 001. El tiempo es guardado como segundos después de medianoche. Ejemplo de Identificadores de 3 Letras: EC1 – Ecosonda de haz simple EC2 – Ecosonda de doble frecuencia GYR – Giro POS – Registro de Posición HCP – Compensador de oleaje La Latitud y Longitud son guardados en un formato comprimido: = W122º

31 Overview31 Formato ALL - Datos De izquierda a derecha: Número última fija, Este, Norte, profundidad bruta1, corrección calado, corrección marea, hora, profundidad bruta2, pos bruta1, pos bruta2, pos bruta3, pos bruta4, corrección por velocidad sonido (No presentado), Roxann E1 (No presentado), Roxann E2 (No presentado), lecho marino Roxann (No mostrada). El formato ALL contiene la posición, el número de fija y la información corregida de cada sonda que ha sido colectada.

32 Overview32 Archivo Catalogo Un archivo Catálogo es una lista de archivos de datos. Estos archivos siempren tienen la extensión de archivo *.LOG. Ya no existe un Programa FILE MANAGER para manipular los archivos Catálogo. MAX le permite editar y crear nuevo archivos *.LOG desde los menús de los archivos del proyecto. El Programa de LEVANTAMIENTO automáticamente crea un archivo *.LOG y lo coloca en el directorio BRUTO. Un archivo nuevo *.LOG es creado cada día..

33 Overview33 Barra de Menú Usado para iniciar diferentes rutinas en MAX

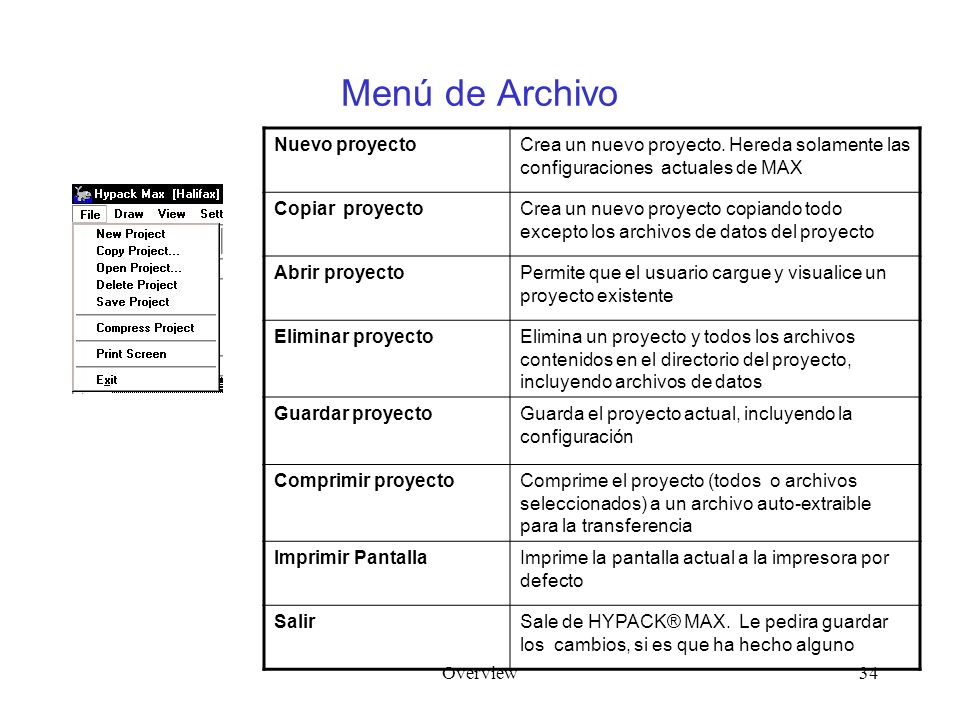

34 Overview34 Menú de Archivo Nuevo proyectoCrea un nuevo proyecto. Hereda solamente las configuraciones actuales de MAX Copiar proyectoCrea un nuevo proyecto copiando todo excepto los archivos de datos del proyecto Abrir proyectoPermite que el usuario cargue y visualice un proyecto existente Eliminar proyectoElimina un proyecto y todos los archivos contenidos en el directorio del proyecto, incluyendo archivos de datos Guardar proyectoGuarda el proyecto actual, incluyendo la configuración Comprimir proyectoComprime el proyecto (todos o archivos seleccionados) a un archivo auto-extraible para la transferencia Imprimir PantallaImprime la pantalla actual a la impresora por defecto SalirSale de HYPACK® MAX. Le pedira guardar los cambios, si es que ha hecho alguno

35 Overview35 Menú Dibujar Deshacer Borra los ultimos cambios hechos de visualización, paneo, zoom y movimiento. Desactivar Archivos de Datos Cambia el estatus de archivos de datos a disactivado. Desactivar Archivos de Proyecto Cambia el estatus de todos los archivos de un proyecto a disactivado Dibujar Archivos Permite al usuario adicionar un archivo al proyecto. Redibujar Actualiza el mapa de acuerdo con las nuevas especificaciones Formato Vector Usado en la selección de mapas y características a ser dibujadas de un archivo cartográfico VPF del NIMA. Opciones C-View Usado para seleccionar y mostrar bordes de una carta C-Map.

36 Overview36 Menú de Visualización Barra de ColoresPresenta/Remueve barra de colores de la pantalla CarpetasPresenta/Remueve Carpetas de la pantalla Control PantallaPresenta/Remueve Controles de pantalla Barra de IconosPresenta/Remueve Barra de iconos de la pantalla Zoom (dentro/fuera)Click izquierdo Zooms dentro : click derecho Zooms afuera Ventana de ZoomHaga clic y arrastre una ventana para ajustar la pantalla a ella Zoom ProyectoAjusta pantalla para mostrar todos los archivos activados PaneoMueve al centro de la pantalla el sitio donde haga click Info consultaEncuentra informacion de atributos para características S- 57 y C-Map Cursor por defectoRestaura al cursor por defecto (flecha) Rotar Contrario ManecillaRota el mapa 5º en la dirección contraria a las manecillas del reloj Rotar Sentido ManecillasRota el mapa 5º en la direccion de las manecillas del reloj Rotar Norte ArribaRota el mapa para que el norte quede arriba de la pantalla. Rotar a un AnguloPermite al usuario definir la rotación Modo EditorRegresa al modo cursor en Edcion.

37 Overview37 Menú de Configuración Colores de Sondas Permite configurar los colores [basados en profundidad] para desplegar archivos de sondas y matrices. Control Panel Le permite al usuario especificar el color del proyecto, colores, configuración de grilla, lineal de traqueo y sondas. Colores de sonda le permite especificar el rango de profundidad y el incremento de los diferentes colores. El usuario puede hacer clic en el rango Editar Color para seleccionar colores en la rueda

38 Overview38 Configuración (General) Bajo esta ventana puede: Especificar el color para diversos objetos MAX. Especificar el esquema de la iluminación para diversas situaciones del día y de la noche. Especificar el modo de entrada de información para los editores. Haga clic en el botón por defecto y estas configuraciones se convertirán en las configuraciones MAX para cualquier proyecto nuevo.

39 Overview39 Configuración (General) – Opción de Colores Los fondos de S- 57 y C-MAP pueden ser dibujados con colores de ECDIS Por ejemplo: a) Dia claro b) Dia oscuro c) Noche oscura d) Noche clara a c b d

40 Overview40 Configuración (Grilla) Permite a los usuarios dibujar proyecciones y grillas Lat- Long en la pantalla de HYPACK® MAX. Permite a los usuarios seleccionar colores y tamaño de fuente para las etiquetas ó grilla. Permite a los usuarios seleccionar en que lado desean colocar las etiquetas. Permite seleccionar el formato para las etiquetas de Lat- Long.

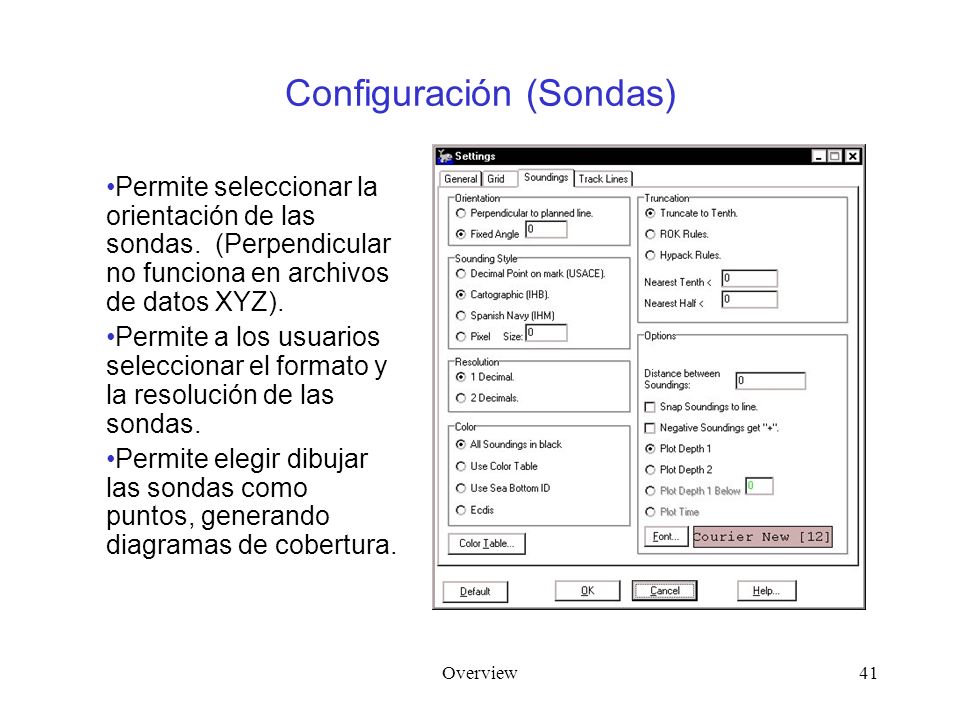

41 Overview41 Configuración (Sondas) Permite seleccionar la orientación de las sondas. (Perpendicular no funciona en archivos de datos XYZ). Permite a los usuarios seleccionar el formato y la resolución de las sondas. Permite elegir dibujar las sondas como puntos, generando diagramas de cobertura.

42 Overview42 Configuración (Sondas)- Estilos Las profundidades se pueden presentar en cuatro estilos diferentes: a Coma en la marca (USACE). b Cartografía (IHO) c Marina Española d Puntos (grandes para los datos del multihaz o los archivos de datos enormes) a d b c

43 Overview43 Configuración (Sondas)– Colores y Resolución Los usuarios pueden colorear las profundidades según lo mostrado en el costado izquierdo inferior o trazar todas las sondas en negro. La resolución de sondas puede ser con 1 o 2 decimales

44 Overview44 Configuración (Líneas de Traqueo) El color, el etiquetado y la fuente de las líneas de traqueo y de las marcas de eventos se controla bajo la ventana línea de traqueo en el panel de control. Los usuarios pueden especificar trazar las profundidades o las líneas de traqueo para archivos BRUTOS o EDITADOS haciendo clic con el botón derecho en el tipo del archivo y haciendo la selección del caso.

45 Overview45 Menú de Preparación Diseño de CanalPrograma para crear líneas planeadas desde una línea central o información de pendiente o pie de un banco. EdiciónPermite crear diferentes tipos de archivos HYPACK®, incluyendo líneas planeadas, hojas de ploteo y matrices. Parámetros Geodésicos Permite especificar los parámetros geodésicos del proyecto Equipos HYPACK Para configurar su equipo de levantamiento. Como hablar con él, su ubicación que tan seguido registrar sus datos en el programa HYPACK SURVEY. Equipos HYPACK Configuración de sus sensores para el programa HYSWEEP SURVEY. Desplazamiento transduceres Especifica desplazamientos de los transduceres para sistemas de transducer múltiple soportados por HYPACK SURVEY.

46 Overview46 Menú de Preparación (Editores Sub-Menu) Editor Forma bote Crea un archivo de forma de bote (*.SHP) Editor Bordes Crea bordes (*.BRD) usados para ajustar archivos de datos y líneas planeadas. Editor KTDCrea archivos usados determinación de elevaciones de nivel de agua RTK. Editor Líneas Crea y edita archivos de líneas planeadas (*.LNW) Matrix EditorCrea y edita archivos de matrix (*.MTX) Editor Hojas de ploteo Crea archivos de hojas de ploteo (*.PLT) Exam BajosCrea un archivo de líneas planeadas sobre un bajo reportado (*.LNW). Editor de Blancos Crea y edita archivos de blancos (*.TGT)

47 Overview47 Menú de Levantamiento Survey Inicia programa HYPACK® SURVEY. Hysweep Survey Inicia programa HYSWEEP® SURVEY para sistemas multihaz. Both Survey & Hysweep Survey Inicia ambos programas SURVEY para operaciones simultaneas. Dredgepack Inicia programa opcional Dredgepack.

48 Overview48 Menú de Procesamiento Editor Multihaz Edición de datos multihaz y de transduceres múltiples. Editor Haz Simple Edición de datos de ecosonda de haz simple o de doble frecuencia. Selección de sondajes Programa para crear un archivo reducido de sondajes Mareas Programa para corregir sondajes por variaciones en el nivel del agua. Velocidad del Sonido Programa para corregir sondajes por variaciones en la velocidad del sonido.

49 Overview49 Menú de Procesamiento (Sub-Menus) Sounding SelectionTidesSound Velocity Cross Sort exporta un archivo de sondas donde no hay conflictos en las intersecciones de datos. Mapper es un programa que acopla una sonda por cada celda. Sort garantiza salvar la mínima profundidad en su posicion exacta. Sounding Reduction salva una cantidad reducida de sondas que refleja exactamente los archivos originales Harmonic Tides crea un archivo de mareas pronosticadas a partir de constituyentes armónicas. Manual Tides crea un archivo de corrección por marea a partir de datos entrados manualmente de pleamares y bajamares Tide Adjustment corrige datos de profundidad en un río de pendiente variable. Sound Velocity corrige sondajes por variaciones en la Velocidad del sonido Sounding Adjustment corrige los sondajes, permitiendo entrar una corrección fija para un determinado rango de profundidades.

50 Overview50 Menú de Productos Finales Cross Sections & VolumesCalculo de volúmenes ExportReformatea datos a formato CAD. Plotting – HYPLOTPloteo de hojas finales. Plotting – ConfigurationEspecifica la configuración del ploter. Plotting – Plotter PensSelección de plumas para ploteo. Plotting – Reference SheetRegistro de hojas pre-ploteadas. Tin ModelPrograma para modelos de superficie.

51 Overview51 Menú de Utilidades Advanced Channel Design Crea superficies complejas para usar en el programa TIN MODEL. Calibration – Latency Test Determina retardos entre los equipos de navegación y la ecosonda. Calibration – Patch Test Determina alineamientos y errores por retardos en los sistemas multihaz. Calibration – Seabat Bar Check Programa especial para chequeo de barra en un sistema multihaz. DigitizingProgramas para usar la digitalizadora. File WorkProgramas para trabajar con archivos GeodesyProgramas de Apoyo Geodésico. OtherProgramas que no encajan en una categoria dada.

52 Overview52 Menú de Utilidades – Sub Menus Digitizing Chart para digitalizar características de una carta Echogram para digitalizar ecogramas. Shore Manual permite entrar manualmente características hidrográficas para despliegue en pantalla y ploteo. File Work Data Adjustments aplica correcciones a archivos de datos brutos Manual Entry permite salvar identificadores a un archivo. Metadata crea metadata de sus archivos. Metric File Converter convierte datos de pies a metros. Remap maps an XYZ data file to EDIT files. Remap2 es bien difícil de explicar. User Defined Output re-formatea archivos EDITADOS a formatos definidos por el usuario. Path Finder crea un archivo de líneas planeadas desde un archivo de datos EDITADOS. Other Hardlock Test mira que tipo de llave tiene. Statistics calcula las diferencias en profundidad de archivos EDITADOS que se intesectan. Multibeam Replay muestra datos brutos, editados o seleccionados de multihaz. Channel Condition Reporter determina controles de profundidad para canales. Roxann código de colores basados en la identificación de características del fondo.

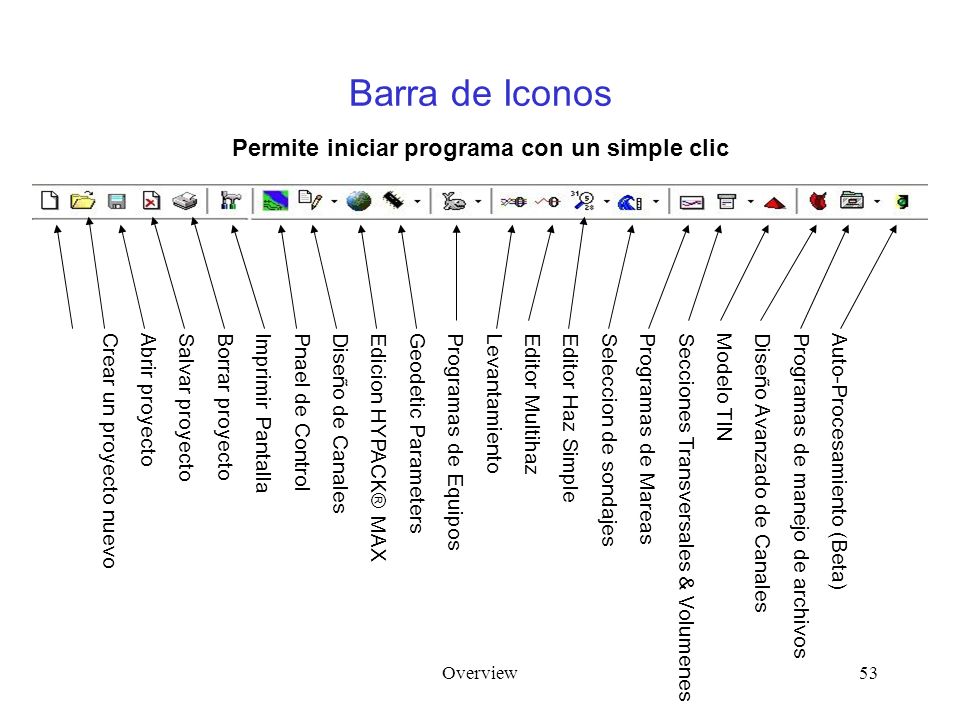

53 Overview53 Barra de Iconos Permite iniciar programa con un simple clic Auto-Procesamiento (Beta)Programas de manejo de archivosDiseño Avanzado de CanalesModelo TINSecciones Transversales & VolumenesProgramas de MareasSeleccion de sondajesEditor Haz SimpleEditor MultihazLevantamientoProgramas de EquiposGeodetic ParametersEdicion HYPACK ® MAX Diseño de CanalesPnael de ControlImprimir PantallaBorrar proyectoSalvar proyectoAbrir proyectoCrear un proyecto nuevo

54 Overview54 Controles de Pantalla Controles de pantalla usados para manipular la visualización Zoom: click izquierdo zoom dentro yClick derecho zoom afuera Ventana de Zoom: Clic y arrastre una ventana y MAX hace zoom para ajustar la ventana al tamaño de la pantalla Pan : Clic sobre un punto y este es movido al centro de la pantalla. Zoom Extents : Ajusta pantalla para mostrar todos los archivos activos. Rotación contrario manecillas: Rota el mapa 5º contrario manecillas reloj. Rotación sentido manecillas: Rota el mapa 5º sentido manecillas del reloj. Rotación definida por usuario: Permite entrar ángulo de rotación desde el norte. Ajustar al norte: Rota una vista para que el norte quede en la parte de arriba de la pantalla Consulta: Muestra atributos de archivos S-57 y C-MAP. Cursor por defecto: Regresa el cursr a su forma por defecto (flecha). Refrescar: Refresca el mapa. Deshacer: Deshace la ultima operación de dibujo Regresar a edición: Permite regresar al cursos después de haber movido la posición de la pantalla. Rango de colores: Permite especificar rangos de colores para las profundidades a ser mostradas.
