1 Asignatura CLAVES Y REDES FM12-XII SYNOP

2 Asignatura CLAVES Y REDES SYNOP Se utiliza para el cifrado de observaciones sinópticas de superficie procedentes de una estación terrestre, dotada de personal o automática. AAXX

3 Asignatura CLAVES Y REDES La clave está constituida por grupos de cifras dispuestos por secciones en el orden creciente de sus indicadores numéricos. Número deGrupo de cifrasContenido la secciónsimbólicas 00---Datos para la identificación y unidades empleadas para velocidad del viento 11---Datos intercambio mundial 22222Datos marítimos, intercambio mundial, de una estación marítima o costera 33333Datos intercambio regional 44444Datos uso nacional de nubes cuya base está por debajo del nivel de la estación 55555Datos uso nacional Los informes de observación procedentes de una estación terrestre fija o móvil incluirán siempre, por lo menos, las Secciones 0 y 1.

4 Asignatura CLAVES Y REDES Sección 0 Datos para la identificación y unidades empleadas para velocidad del viento M i M i M j M j Identificación del informe SYNOP YYGGI w Día y hora real de la observación Unidades de viento IIiii Indicativo de la estación AAXX

5 Asignatura CLAVES Y REDES M i M i M j M j Identificación del informe SYNOP M i Letras identificadoras del informe de observación. (tabla 2582)tabla 2582 M j Letras identificadoras de la parte del informe de observación. (tabla 2582)tabla 2582 El informe SYNOP de una estación terrestre se identifica mediante las letras simbólicas AAXX AAXX

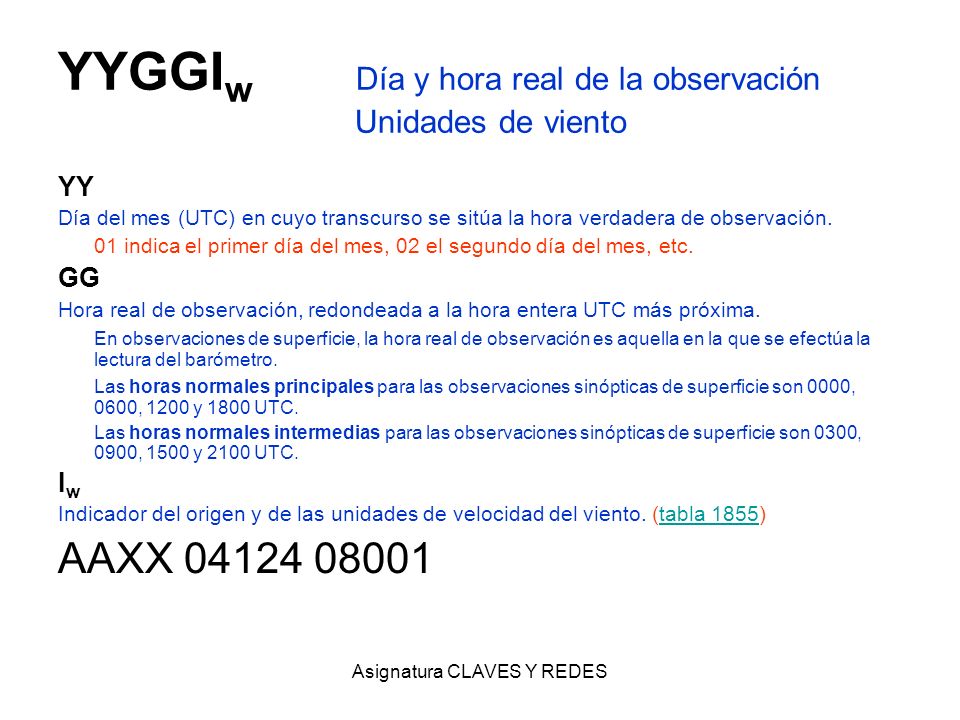

6 Asignatura CLAVES Y REDES YYGGI w Día y hora real de la observación Unidades de viento YY Día del mes (UTC) en cuyo transcurso se sitúa la hora verdadera de observación. 01 indica el primer día del mes, 02 el segundo día del mes, etc. GG Hora real de observación, redondeada a la hora entera UTC más próxima. En observaciones de superficie, la hora real de observación es aquella en la que se efectúa la lectura del barómetro. Las horas normales principales para las observaciones sinópticas de superficie son 0000, 0600, 1200 y 1800 UTC. Las horas normales intermedias para las observaciones sinópticas de superficie son 0300, 0900, 1500 y 2100 UTC. I w Indicador del origen y de las unidades de velocidad del viento. (tabla 1855)tabla 1855 AAXX

7 Asignatura CLAVES Y REDES IIiii Indicativo de la estación II Indicador regional Define la zona en la cual se encuentra situada la estación de observación. Estos indicadores son asignados a un país o a una parte del mismo, o a un grupo de países de la misma Región. iii Número de estación Volumen A - publicación OMM-nº9 AAXX

8 Asignatura CLAVES Y REDES Sección 1 Datos para el intercambio mundial i R i X hVV Inclusión grupos 6 y 7 Altura nubes bajas Visibilidad horizontal Nddff (00fff) Nubosidad total Viento 1s n TTT Temperatura del aire 2s n T d T d T d Temperatura del punto de rocío (29UUU) Humedad relativa 3P 0 P 0 P 0 P 0 Presión a nivel de la estación 4PPPP Presión a nivel del mar (4a 3 hhh) Presión a nivel de referencia isobárico 5appp Tendencia barométrica 6RRRt R Precipitación 7wwW 1 W 2 Tiempo presente Tiempo pasado (7w a w a W a1 W a2 ) Tiempo presente Tiempo pasado Estación automática 8N h C L C M C H Nubosidad 9GGgg Grupo horario

9 Asignatura CLAVES Y REDES i R i X hVV Inclusión grupos 6 y 7 Altura nubes bajas Visibilidad horizontal i R Indicador para la inclusión u omisión de datos de precipitación. (tabla 1819)tabla 1819 i X Indicador del modo de explotación de la estación (dotada de personal o automática) y de datos del tiempo presente y pasado. (tabla 1860)tabla 1860 h Altura, sobre la superficie, de la base de la nube más baja observada. (tabla 1600)tabla 1600 Cuando en la estación hay niebla, tempestad de polvo o de arena o ventisca alta, y no se pueda discernir el cielo --> h=/ VV Visibilidad horizontal en la superficie. (tabla 4377)tabla 4377 Cuando la visibilidad horizontal no sea la misma en diferentes direcciones, se indicará la distancia menor. Para cifrar la visibilidad en el mar, se utilizará la década de la tabla de cifrado.

10 Asignatura CLAVES Y REDES Nddff Nubosidad total / Viento (00fff) N Nubosidad total. (tabla 2700)tabla 2700 Ac o Sc perlucidus (cielo aborregado) N=7 o menor, salvo que existan nubes más altas que cubran el cielo. En caso de niebla o fenómenos análogos, con cielo azul distinguible: - No se observan nubes N=0 - Se observan nubes cifrar la nubosidad correspondiente. No incluir las estelas de condensación que se disipan rápidamente, sólo se incluyen aquellas persistentes o las nubes que se hayan formado a partir de ellas, utilizando la cifra de clave C H o C M. ddff Dirección y velocidad del viento durante los 10 minutos anteriores a la observación. Si existen discontinuidades durante ese período, sólo se utilizarán para establecer los valores medios de la dirección y la velocidad del viento los datos posteriores a esa discontinuidad, con lo que el período de observación se reducirá. dd Dirección, en decenas de grado, de donde sopla el viento (tabla 0877)tabla 0877 ff Velocidad del viento, en las unidades indicadas por i w. A falta de anemómetro, ff se estimará basándose en la escala Beaufort del viento. Cuando ff es de 99 unidades o más --> ff=99 en el grupo Nddff e incluir el grupo 00fff inmediatamente después del grupo Nddff. 00fff Velocidad del viento superior a 99 unidades, indicadas por i w.

11 Asignatura CLAVES Y REDES 1s n TTT Temperatura del aire s n Signo de los datos. (tabla 3845)tabla 3845 TTT Temperatura del aire, en décimas de ºC. Cuando no se dispongan de datos a causa de una avería transitoria de instrumentos, las estaciones automáticas deberán o bien omitir el grupo en su totalidad o incluirlo como 1////.

12 Asignatura CLAVES Y REDES 2s n T d T d T d Punto de rocío (29UUU) Humedad relativa s n Signo de los datos. (tabla 3845)tabla 3845 T d T d T d Temperatura del punto de rocío, en décimas de ºC. 29UUU Humedad relativa del aire, en % (0-100). Se utiliza cuando temporalmente no se dispongan de datos de T d T d T d. Cuando no se dispongan de datos a causa de una avería transitoria de instrumentos, las estaciones automáticas deberán o bien omitir el grupo en su totalidad o incluirlo como 2////.

13 Asignatura CLAVES Y REDES 3P 0 P 0 P 0 P 0 Presión al nivel de la estación P 0 P 0 Presión al nivel de la estación, en décimas de hPa, omitiendo el dígito de los miles en el valor de la presión.

14 Asignatura CLAVES Y REDES 4PPPP Presión al nivel medio 4a 3 hhh Superficie isobárica del mar Geopotencial PPPP Presión al nivel medio del mar, en décimas de hPa, omitiendo el dígito de los miles en el valor de la presión. 4a 3 hhh Una estación a gran altitud que no pueda indicar con una precisión suficiente PPPP indicará, en virtud de un acuerdo regional, tanto el grupo 3P 0 P 0 P 0 P 0 como el geopotencial de una superficie isobárica tipo, seleccionada teniendo en cuenta la elevación de la estación.geopotencial de una superficie isobárica tipo, seleccionada teniendo en cuenta la elevación de la estación El nivel indicado para cada estación figura en el Volumen A de la publicación OMM-Nº9. a 3 Superficie isobárica tipo para la que se notifica el geopotencial. (tabla 0264)tabla 0264 hhh Geopotencial de la superficie isobárica tipo indicada por a 3, en metros geopotenciales tipo omitiendo la cifra de los miles.

15 Asignatura CLAVES Y REDES 5appp Tendencia barométrica a Característica de la tendencia barométrica durante las 3 horas precedentes a la hora de observación. (tabla 0200)tabla 0200 Se determinará, de ser posible, en base a la presión muestreada a intervalos de tiempo uniformes de no más de una hora. (ver algoritmos en la Guía de Instrumentos Meteorológicos y Métodos de Observación – OMM Nº8) Cuando no sea posible aplicar dichos algoritmos: a = 2 cuando la tendencia sea positiva a = 7 cuando la tendencia sea negativa a = 4 cuando la tendencia sea la misma que tres horas antes ppp Valor de la tendencia barométrica al nivel de la estación durante las 3 horas precedentes a la hora de observación, expresada en décimas de hPa.

16 Asignatura CLAVES Y REDES 6RRRt R Cantidad de precipitación en el período indicado por t R Se incluye para informar sobre la cantidad de precipitación registrada en las últimas 6, 12, 18 y 24 horas. Se incluye a las horas fijas principales (0000, 0600, 1200 y 1800 UTC) RRR Cantidad de precipitación caída durante el período, que precede a la hora normal de observación, indicado por t R. (tabla 3590)tabla 3590 t R Duración del período a que se refiere la cantidad de precipitación y que termina a la hora del informe. (tabla 4019)tabla 4019 Región I A las 0000 y 1200 UTC, período de 6 horas anteriores. A las 0600, período de 24 horas anteriores A las 1800 UTC, período de 12 horas anteriores. Región VI A las 0000 y 1200 UTC, período de 6 horas anteriores. A las 0600 y 1800 UTC, período de 12 horas anteriores

17 Asignatura CLAVES Y REDES 7wwW 1 W 2 Tiempo presente (7w a w a W a1 W a2 ) Tiempo pasadoEstaciones automáticas Se incluirá, en estación manual, después de un período de cierre o de puesta en funcionamiento, aunque el tiempo pasado sea desconocido y aunque ww= ww// (i x =1 incluido, con personal). Se incluirá cuando se observan fenómenos significativos en tiempo presente y/o pasado (i x =1, 4 o 7).i x Sólo un fenómeno pasado reconocido 7wwW 1 / ww (tabla 4677) w a w a (tabla 4680)tabla 4677tabla 4680 Tiempo presenteTiempo presente estaciones automáticas Términos empleados en la clave del tiempo presenteTérminos empleados en la clave del tiempo presente. ww = 00, 01, 02 y 03 no significativono significativo Más de un fenómeno ww cifra más alta (excepto 17 tiene prioridad sobre 20 a 49).17 tiene prioridad sobre 20 a 49 En la sección 3 960ww y 961w 1 w 1 (con repeticiones que procedan). Cielo despejado en el momento de la observación Fenómeno no debido a presencia de gotitas de agua Fenómeno no debido a presencia de gotitas de agua cifrar sin tener en cuenta VV. Fenómeno debido a presencia de gotitas de agua Fenómeno debido a presencia de gotitas de agua cifrar teniendo en cuenta VV. TormentasTormentas ww = 17; ww = 98 TurbonadasTurbonadas ww = 18 VentiscasVentiscas ww = 36, 37, 38 y 39 Instrucciones nacionales Chubascos en el momento de la observación Chubascos en el momento de la observación ww = W 1 W 2 (tabla 4561) w 1a w 2a (tabla 4531)tabla 4561tabla 4531 Tiempo pasadoTiempo pasado estaciones automáticas W 1 W 2 = 0, 1 y 2 no significativono significativo Si se cifran dos fenómenos W 1 > W 2. Si existe un único fenómeno W 1 = W 2 Observaciones 0000, 0600,1200 y 1800 UTC período de 6 horas. Observaciones 0300, 0900,1500 y 2100 UTC período de 3 horas. Observaciones intermedias cada dos horas período de dos horas.

18 Asignatura CLAVES Y REDES 8N h C L C M C H Nubosidad Este grupo se omitirá cuando: No hay nubes N=0 Cielo oscurecido por niebla u otro fenómeno N=9 Nubosidad no discernible por fenómenos o porque no se ha hecho la observación N=/ N h (tabla 2700)tabla 2700 Cantidad total de nubes bajas presentes o, en su defecto, cantidad total de nubes medias. Si no hay nubes bajas ni medias, pero existen altas N h =0 A través de nieblas o fenómenos análogos, cifrar N h como si el fenómeno no exista. Incluir las estelas de condensación persistentes. C L C M C H (Publicación OMM-Nº 407-Atlas Internacional de Nubes, Volumen I) C L Género de nubes bajas (tabla 0513)tabla 0513 C M Género de nubes medias (tabla 0515)tabla 0515 C H Género de nubes altas (tabla 0509)tabla 0509

19 Asignatura CLAVES Y REDES 9GGgg Datos horarios 9GGgg Hora real de observación, en horas y minutos UTC. Incluir cuando: - La hora real de observación difiera en más de 10 de la hora estándar GG indicada en la sección 0. - Se especifique por decisión regional.

20 Asignatura CLAVES Y REDES Sección 3 Datos para el intercambio regional Datos para el intercambio regional 333(0….) Grupos y reglas establecidas a nivel regional 1s n T x T x T x Temperatura máxima 2s n T n T n T n Temperatura mínima (3Ejjj) Estado del suelo Temperatura mínima junto al suelo 4Esss Nieve en el terreno 5j 1 j 2 j 3 j 4 (j 5 j 6 j 7 j 8 j 9 ) Evaporación Evapotranspiración Cambios T en W 1 W 2 Insolación / Radiación Dirección y deriva nubes Dirección y ángulo elevación nubes Variación presión superficial 6RRRt R Precipitación 7R 24 R 24 R 24 R 2 4 Precipitación 8N s Ch s h s Nubosidad 9S p S p S p S p Información complementaria de fenómenos producidos en el momento de la observación: (80000(0….)(1.)..) Grupos

21 Asignatura CLAVES Y REDES (0….) Grupo A nivel regional se establece la forma simbólica del grupo y las reglas para su inclusión. Región I (0600 UTC) 0 T g T g R C R t Temperatura y precipitación Región I (1200 UTC) 0 // R C R t Precipitación T g Temperatura mínima junto al suelo, en ºC enteros. Las temperaturas negativas se indicarán sumando 50 al valor absoluto de las mismas. R C Carácter e intensidad de la precipitación, indicada en el grupo 6RRRt R.(tabla 167)tabla 167 R t Hora de comienzo o cese de la precipitación, indicada en el grupo 6RRRt R. (tabla 168)tabla 168 R t indica la hora del comienzo si la precipitación continúa a la hora de observación. R t indica la hora del fin si la precipitación ha cesado antes de la hora de observación.

22 Asignatura CLAVES Y REDES 1s n T x T x T x Temperatura máxima Región I y Región VI (0600 UTC) s n Signo de los datos. (tabla 3845)tabla 3845 T x T x T x Temperatura máxima de las 12 horas anteriores a la observación, en décimas de ºC.

23 Asignatura CLAVES Y REDES 2s n T n T n T n Temperatura mínima Región I y Región VI (0600 UTC) s n Signo de los datos. (tabla 3845)tabla 3845 T n T n T n Temperatura mínima de las 12 horas anteriores a la observación, en décimas de ºC.

24 Asignatura CLAVES Y REDES 3Ejjj Estado del suelo y otros datos E Estado del suelo sin nieve o capa de hielo que pueda medirse. (tabla 0901)tabla 0901 Si hay hielo o nieve E = / jjj Informaciones complementarias 3Es n T g T g Región VI (0600 UTC) s n T g T g Temperatura mínima junto al suelo s n Signo de los datos. (tabla 3845)tabla 3845 T g Temperatura mínima junto al suelo (hierba) de la noche anterior, en ºC enteros.

25 Asignatura CLAVES Y REDES 4Esss Nieve en el terreno Incluye datos relativos a la nieve, al hielo y otras formas de precipitación sólida sobre el suelo, en el momento de la observación. Se transmitirá una vez al día, preferente te a las 0600 UTC. Se recomienda incluirlo a las 1800 UTC. Región I y Región VI (0600 UTC) E Estado del suelo con nieve o capa de hielo que pueda medirse. (tabla 0975)tabla 0975 sss Espesor de la capa de nieve o hielo. (tabla 3889)tabla 3889 Cuando la profundidad no es uniforme, se transmite una profundidad media correspondiente a una zona representativa.

26 Asignatura CLAVES Y REDES 5j 1 j 2 j 3 j 4 (j 5 j 6 j 7 j 8 j 9 ) Evaporación / Evapotranspiración Cambios T en W 1 W 2 Insolación / Radiación Dirección y deriva nubes Dirección y ángulo elevación nubes Variación presión superficial El grupo (j 5 j 6 j 7 j 8 j 9 ) se agregará cuando se utilice 5j 1 j 2 j 3 j 4 como: 55j 2 j 3 j 4 553j 3 j 4 554j 3 j 4 555j 3 j 4

27 Asignatura CLAVES Y REDES 5EEEi E Evaporación diaria o evapotranspiración Región I y Región VI (0600 UTC) EEE Evaporación o evapotranspiración en 24 horas precedentes, en décimas de mm. i E Indicador del instrumento para medir la evaporación o tipo de cultivo para el que se comunica la evapotranspiración. (tabla 1806)tabla 1806

28 Asignatura CLAVES Y REDES 54g 0 s n d T Cambio de temperatura durante el período abarcado por W 1 W 2 Se cifrado se limitará, por decisión regional o nacional, a las estaciones situadas en una isla o a otras estaciones muy aisladas. No se utiliza en la Región VI. Se incluye para variaciones de temperatura igual o superior a 5ºC, en un intervalo de tiempo inferior a 30 minutos durante el período abarcado por W 1 W 2. g 0 Período, en horas, entre la hora de observación y la hora en que se ha producido el cambio de temperatura. s n Signo de los datos. (tabla 3485)tabla 3485 d T Magnitud del cambio de temperatura. (tabla 0822)tabla 0822

29 Asignatura CLAVES Y REDES 55SSS Insolación diaria (j 5 F 24 F 24 F 24 F 24 ) Radiación solar o terrestre Región I y Región VI (0600 UTC) SSS Duración de la insolación, referida a las 24 horas del día civil previo a la hora de observación, en horas y décimas. j 5 Indicador de información suplementaria. F 24 F 24 Valor absoluto de la cantidad de radiación solar o terrestre, en Jcm -2, durante las 24 horas anteriores. 0F 24 F 24 F 24 F 24 Radiación neta positiva 1F 24 F 24 F 24 F 24 Radiación neta negativa 2F 24 F 24 F 24 F 24 Radiación solar global Región I y Región VI (0600 UTC) 3F 24 F 24 F 24 F 24 Radiación solar difusa Región I y Región VI (0600 UTC) 4F 24 F 24 F 24 F 24 Radiación de onda larga descendente 5F 24 F 24 F 24 F 24 Radiación de onda larga ascendente 6F 24 F 24 F 24 F 24 Radiación de onda corta

30 Asignatura CLAVES Y REDES 553SS Insolación diaria (j 5 FFFF) Radiación solar o terrestre Por decisión regional, se incluirá a las 0000, 0600, 1200 y 1800 UTC. SS Duración de la insolación, en la hora anterior, expresada en décimas de hora. j 5 Indicador de información suplementaria. FFFF Valor absoluto de la cantidad de radiación solar o terrestre, en KJm -2, durante la hora anterior. 0FFFF Radiación neta positiva 1FFFF Radiación neta negativa 2FFFF Radiación solar global 3FFFF Radiación solar difusa 4FFFF Radiación de onda larga descendente 5FFFF Radiación de onda larga ascendente 6FFFF Radiación de onda corta

31 Asignatura CLAVES Y REDES FFFF Radiación neta de onda corta 4FFFF Radiación neta de onda corta durante la hora precedente, en KJm -2.

32 Asignatura CLAVES Y REDES FFFF Radiación solar directa 4FFFF Radiación solar directa durante la hora precedente, en KJm -2.

33 Asignatura CLAVES Y REDES F 24 F 24 F 24 F 24 Radiación neta de onda corta 4 F 24 F 24 F 24 F 24 Radiación neta de onda corta durante las 24 horas precedentes, en Jcm -2.

34 Asignatura CLAVES Y REDES F 24 F 24 F 24 F 24 Radiación solar directa 4 F 24 F 24 F 24 F 24 Radiación solar directa durante las 24 horas precedentes, en Jcm -2.

35 Asignatura CLAVES Y REDES 56D L D M D H Dirección y deriva de las nubes Cada país decide su inclusión. Esta información se requiere de las estaciones terrestres y de los buques-estación fija, particularmente en los trópicos. D L Dirección verdadera desde donde las nubes C L se desplazan. (tabla 0700) D M Dirección verdadera desde donde las nubes C M se desplazan. (tabla 0700) D H Dirección verdadera desde donde las nubes C H se desplazan. (tabla 0700)

36 Asignatura CLAVES Y REDES 57CD a e C Dirección y ángulo de elevación de las nubes Cada país decide su inclusión. C Género de nubes. (tabla 0500)tabla 0500 D a Dirección verdadera en la que se ven las nubes orográficas o nubes con desarrollo vertical. (tabla 0700)tabla 0700 D H Ángulo de elevación de la cima de la nube indicada por C. (tabla 1004)tabla 1004

37 Asignatura CLAVES Y REDES 58P 24 P 24 P 24 Variación presión superficial Cada país decide su inclusión. 58P 24 P 24 P 24 Variación positiva o nula de presión superficial durante las últimas 24 horas, en décimas de hPa.

38 Asignatura CLAVES Y REDES 59P 24 P 24 P 24 Variación presión superficial Cada país decide su inclusión. 59P 24 P 24 P 24 Variación negativa o nula de presión superficial durante las últimas 24 horas, en décimas de hPa.

39 Asignatura CLAVES Y REDES 6RRRt R Cantidad de precipitación en el período indicado por t R Se incluye para informar sobre la cantidad de precipitación registrada en las últimas 3 horas u otro período requerido por el intercambio regional. Región I Se incluye a las horas fijas intermedias (0300, 0900, 1500 y 2100 UTC), por decisión nacional. Región VI Se incluye a las horas fijas principales ( , 1200 y 1800 UCT) y a las horas fijas intermedias (0300, 0900, 1500 y 2100 UTC), por decisión nacional. RRR Cantidad de precipitación caída durante el período, que precede a la hora normal de observación, indicado por t R. (tabla 3590)tabla 3590 t R Duración del período a que se refiere la cantidad de precipitación y que termina a la hora del informe. (tabla 4019)tabla 4019

40 Asignatura CLAVES Y REDES 7R 24 R 24 R 24 R 24 Cantidad de precipitación diaria Región I y Región VI (0600 UTC), por decisión nacional. R 24 R 24 Cantidad de precipitación caída durante el período de 24 horas que terminan a la hora de observación, en décimas de mm. R 24 R 24 R 24 R 24 = ,8 mm o más R 24 R 24 R 24 R 24 = 9999 Inapreciable

41 Asignatura CLAVES Y REDES 8N s Ch s h s Nubosidad Se incluye por decisión nacional. Este grupo se repetirá para señalar capas o masas diferentes de nubes. En ausencia de Cb, sólo se cifrarán un máximo de tres grupos. Con Cb, el número total de grupos podrá ser cuatro. Criterios para la selección de las capas de nubes: a) Capa más baja con N s = 1 o más b) Capa inmediata te superior con N s = 3 o más c) Capa inmediata te superior con N s = 5 o más d) Los Cb cada vez que se observen, pero que al aplicar a), b) y c) no se señalen por medio de un grupo que concierne exclusivamente a Cb. Si 2 o más tipos de nubes presentan sus bases al mismo nivelSi 2 o más tipos de nubes presentan sus bases al mismo nivel, y este nivel es uno de los cifrados según los criterios anteriores. Este grupo se omitirá cuando: Cielo despejado N=0 No se vea el cielo N=9 89/h s h s (h s h s será la visibilidad vertical) No se efectúen observaciones N=/ N s Extensión de una capa o masa nubosa individual (tabla 2700)tabla 2700 A través de nieblas o fenómenos análogos, cifrar N s como si el fenómeno no exista. Incluir las estelas de condensación persistentes. C (Publicación OMM-Nº 407-Atlas Internacional de Nubes, Volumen I) Género de nubes (tabla 0500)tabla 0500 h s Altura de la base de la capa o masa nubosa o, en el caso de cielo invisible, visibilidad vertical. (tabla 1677)tabla 1677

42 Asignatura CLAVES Y REDES 9S p S p S p S p Información complemetaria Este grupo se utiliza para el intercambio regional de datos relativos a fenómenos meteorológicos peligrosos. (Anexo) (tabla 3778)Anexotabla 3778 Se incluye por decisión nacional. 910ff (00fff) 915dd00fff Racha máxima mayor a 40 KT, en el momento de la observación (10). Dirección del viento. 911ff (00fff) 915dd00fff Racha máxima mayor a 40 KT, en el período que abarca W 1 W 2. Dirección del viento. 924SVs S Estado de la mar. (tabla 3700)tabla 3700 Vs Visibilidad en dirección al mar (desde una estación costera). (tabla 4300)tabla 4300 Se pueden incluir dos grupos más con indicadores >924.

43 Asignatura CLAVES Y REDES Sección 4 Datos para uso nacional de nubes cuya base 444 NCHHC t está por debajo del nivel de la estación En esta sección sólo se indicarán las nubes cuyas cimas se hallen a un nivel inferior al de la estación. Las nubes C L con bases a un nivel inferior y cimas a un nivel superior de la estación, se indicarán con el grupo 8N h C L C M C H y 444 NCHHC t, a condición de que la estación esté fuera de la masa nubosa para que puedan determinarse las características de las nubes: a) N h =N, C L =C y h=/. b) Si se distingue la cima, cifrar HH; en caso contrario, HH=//. c) Si existen otras C L con sus cimas por debajo del nivel de la estación, se indicarán con otro grupo NCHHC t. d) Si existen otras C L con sus cimas por encima del nivel de la estación, se indicarán en lenguaje claro, después del grupo NCHHC t. Si la estación está casi continua te envuelta en nubes, se omite la Sección 4 y N=/. Si existen dos o más capas de nubes a diferentes niveles, se emplearán dos o más grupos NCHHC t: - C t =9 en los grupos que indiquen la capa de nube menos densa. - En los restante grupos, C t según tabla cifrado (tabla 0552).tabla 0552 Sólo se incluyen estelas de condensación persistentes. Los espacios ocupados por montañas que emergen de las capas de nubes contarán como si estuviesen ocupados por nubes. N Extensión de las nubes cuya base se encuentra por debajo del nivel de la estación. (tabla 2700)tabla 2700 C Género de nubes cuya base se encuentra por debajo del nivel de la estación. (tabla 0500)tabla 0500 HH Altitud de la superficie superior de las nubes indicadas por C, en centenas de metros. HH = 99 la superficie superior de las nubes se encuentra a una altitud de 9900 metros o más. C t Descripción de la cima de las nubes cuya base se encuentra por debajo del nivel de la estación. (tabla 0552)tabla 0552

44 Asignatura CLAVES Y REDES Sección 5 Datos para uso nacional La utilización de esta sección, la forma simbólica de los grupos y las especificaciones, se determinan por decisión nacional. Región I y Región VI A todas las horas principales e intermedias Indicador del grupo de temperatura de subsuelo 1s n T s T s T s Temperatura de subsuelo, a 5 cm. 6RRR5 Precipitación

45 Asignatura CLAVES Y REDES FM13-XII SHIP

46 Asignatura CLAVES Y REDES SHIP Se utiliza para el cifrado de observaciones sinópticas de superficie procedentes de una estación marítima, dotada de personal o automática. Los informes de observación procedentes de una estación marítima incluirán siempre, por lo menos, las Secciones 0 y 1, y si se disponen de los datos correspondientes, la Sección 2.

47 Asignatura CLAVES Y REDES Sección 0 Datos para la identificación y unidades empleadas para velocidad del viento M i M i M j M j Identificación del informe SHIP D…D ó A 1 b w n b n b n b Identificación de una estación marítima YYGGI w Día y hora real de la observación Unidades de viento 99L a L a L a Q c L o L o L o L o Posición de una estación marítima

48 Asignatura CLAVES Y REDES M i M i M j M j Identificación del informe SYNOP M i Letras identificadoras del informe de observación. (tabla 2582)tabla 2582 M j Letras identificadoras de la parte del informe de observación. (tabla 2582)tabla 2582 El informe SHIP de una estación marítima se identifica mediante las letras simbólicas BBXX

49 Asignatura CLAVES Y REDES D…D ó A 1 b w n b n b n b Identificación de una estación marítima D…D Señal de llamada del buque con tres o más caracteres alfanuméricos. A 1 Zona de la AR en la cual se ha instalado la boya, torre de perforación o plataforma. (tabla 0161) b w Subárea perteneciente a la zona indica por A 1. (tabla 0161) n b n b n b Tipo y número de serie de la boya.

50 Asignatura CLAVES Y REDES 99L a L a L a Q c L o L o L o L o Posición de una estación marítima 99L a L a L a Latitud, en decenas de grado. Q c Cuadrante del globo. (tabla 3333) L o L o Longitud, en decenas de grado.

51 Asignatura CLAVES Y REDES Sección 2 Datos marítimos para el intercambio mundial de una estación marítima o costera 222D s V s Tipo de estación (0s s T w T w T w ) Temperatura del agua del mar (1P wa P wa H wa H wa ) Período y altura de olas (2P w P w H w H w ) Mar de viento ((3d w1 d w1 d w2 d w2 ) (4P w1 P w1 H w1 H w1 ) (5P w2 P w2 H w2 H w2 )) Mar de fondo ({6I s E s E s R s ó ICING + lenguaje claro}) Formación de hielo en los buques (70H wa H wa H wa ) Altura de olas (instrumento) (8s w T b T b T b ) Temperatura termómetro húmedo (ICE + {c i s i b i D i z i ó lenguaje claro}) Hielos marinos y hielos de origen terrestre

52 Asignatura CLAVES Y REDES 222D s V s Tipo de estación Estación marítima fija. 222// a) Estación terrestre costera que efectúa observaciones de las condiciones marítimas. b) Buques suplementarios auxiliares. 222D s V s Buques suplementarios auxiliares que incluyen información D s V s con el fin de satisfacer las necesidades de un centro de búsqueda y salvamento. D s Dirección verdadera del desplazamiento del buque durante las 3 horas precedentes a la hora de observación. (tabla 0700)tabla 0700 V s Visibilidad en dirección al mar (desde una estación costera). (tabla 4300)tabla 4300

53 Asignatura CLAVES Y REDES (0s s T w T w T w ) Temperatura del agua del mar Este grupo siempre se incluirá en los informes procedentes de las estaciones meteorológicas oceánicas. S s Signo y tipo de medición. (tabla 3850) T w T w T w Temperatura del agua de la superficie del mar, en décimas de ºC.

54 Asignatura CLAVES Y REDES (1P wa P wa H wa H wa ) Período y altura de las olas Este grupo siempre se incluirá en los informes procedentes de las estaciones meteorológicas oceánicas. Cuando el mar está en calma 1P wa P wa H wa H wa =10000 Si no se disponen de datos se cifrará como 1P wa P wa H wa H wa =1//// o se omitirá. P wa Período de olas obtenido por medio de instrumentos, en segundos. Si no se disponen de datos se cifrará como P wa P wa =//. H wa Altura de las olas, obtenida por medio de instrumentos, en unidades de 0,5 metros. Si no se disponen de datos se cifrará como H wa H wa =////. Se notifica o prevé el valor medio de la altura de la ola, teniendo en cuenta las olas más grandes y mejor formadas del sistema de olas observado o previsto. Altura de las olas <0,25 m. H wa H wa =00 Altura de olas de 0,25 m. a menos de 0,75 m. H wa H wa =01 Altura de olas de 0,75 m. a menos de 1,25 m. H wa H wa =02, etc.

55 Asignatura CLAVES Y REDES (70H wa H wa H wa ) Altura de las olas Este grupo siempre se incluirá, además del grupo 1P wa P wa H wa H wa: a) Cuando el mar no está en calma b) El grupo H wa H wa no se hay indicado como H wa H wa =//. c) La estación tenga los medios necesarios para medir con precisión las alturas de las olas por medio de instrumentos en unidades de 0,1 metro.

56 Asignatura CLAVES Y REDES (2P w P w H w H w ) Mar de viento Cuando el mar está en calma 2P w P w H w H w =20000 Si no se disponen de datos se omitirá. P w Período de olas del mar de viento, en segundos. Si no se disponen de datos se cifrará como P w P w =//. H w Altura de las olas del mar de viento, en unidades de 0,5 metros. Si no se disponen de datos se cifrará como H w H w =//. Se notifica o prevé el valor medio de la altura de la ola, teniendo en cuenta las olas más grandes y mejor formadas del sistema de olas observado o previsto. Altura de las olas <0,25 m. H w H w =00 Altura de olas de 0,25 m. a menos de 0,75 m. H w H w =01 Altura de olas de 0,75 m. a menos de 1,25 m. H w H w =02, etc.

57 Asignatura CLAVES Y REDES (3d w1 d w1 d w1 d w1 ) (4P w1 P w1 H w1 H w1) (5P w2 P w2 2H w2 ) Mar de fondo Este grupo siempre se utilizará para cifrar los datos de mar de fondo únicamente cuando se pueda distinguir el mar de fondo del mar de viento. Cuando sólo se observe un mar de fondo: a) Se indicará con los grupos d w1 d w1, P w1 P w1 y H w1 H w1. b) Si cifrará como d w2 d w2 como //. c) Se omitirá el grupo 5P w2 P w2 H w2 H w2.

58 Asignatura CLAVES Y REDES SYNOP – Región I y Región VI Sección 0 AAXX YYGG4 08iiio AAXX YYGG4 60iii Sección 1 i R i X hVV Nddff (00fff) 1s n TTT 2s n T d T d T d (29UUU) 3P 0 P 0 P 0 P 0 4PPPP(4a 3 hhh) 5appp 6RRRt R 7wwW 1 W 2 8N h C L C M C H 9GGgg Sección T g T g R c R t 1s n T x T x T x 2s n T n T n T n 3Es n T g T g 4Esss 5EEEi E 55SSS 6RRRt R 7R 24 R 24 R 24 R 24 8N s Ch s h s 910ff 915dd 911ff 915dd 924SV s 960ww 961w 1 w 1 Sección NCHHC t Sección s n T s T s T s 6RRRt R

59 Asignatura CLAVES Y REDES SYNOP Sección 0 M i M i M j M j YYGGi w IIiii Sección 1 i R i X hVV Nddff (00fff) 1s n TTT 2s n T d T d T d (29UUU) 3P 0 P 0 P 0 P 0 4PPPP(4a 3 hhh) 5appp 6RRRt R 7wwW 1 W 2 (w a w a W a1 W a2 ) 8N h C L C M C H 9GGgg Sección 2 222D s V s (0s s T w T w T w ) (1P wa P wa H wa H wa ) (2P w P w H w H w ) ((3d w1 d w1 d w2 d w2 ) (4P w1 P w1 H w1 H w1 ) (5P w2 P w2 H w2 H w2 )) ({6I s E s E s R s ó ICING + lenguaje claro}) (70H wa H wa H wa ) (8s w T b T b T b ) (ICE + {c i s i b i D i z i ó lenguaje claro}) Sección (0….) 1s n T x T x T x 2s n T n T n T n (3Ejjj) 4Esss 5j 1 j 2 j 3 j 4 (j 5 j 6 j 7 j 8 j 9 ) 6RRRt R 7R 24 R 24 R 24 R 24 8N s Ch s h s 9S p S p S p S p (80000(0….)(1.)..) Sección NCHHC t Sección s n T s T s T s 6RRRt R
