APARATOS METEOROLÓGICOS 1.- Anemómetro 2.- Barómetro 3.- Higrómetro 4.- Pluviómetro 5.- Termómetro de máxima y mínima.

Presentaciones similares


Presentación del tema: "APARATOS METEOROLÓGICOS 1.- Anemómetro 2.- Barómetro 3.- Higrómetro 4.- Pluviómetro 5.- Termómetro de máxima y mínima."— Transcripción de la presentación:

1 APARATOS METEOROLÓGICOS 1.- Anemómetro 2.- Barómetro 3.- Higrómetro 4.- Pluviómetro 5.- Termómetro de máxima y mínima

2 ANEMÓMETRO Pequeño molino cuyas aspas son cazoletas sobre las que actúa la fuerza del viento.El nº de vueltas es proporcional a la velocidad del viento.

3 ANEMÓMETRO En la escala se puede leer directamente la velocidad de 0 a 120 Km/h ó de 0 a 35 m/s.

4 ANEMÓMETRO (II) INTENSIDAD DEL VIENTO ( ESCALA DE BEAUFORT) Fuerza Velocidad (Km/h) Nombre Efectos observables 0 2 Calima Humo vertical 1 6 Ventolina Se inclina el humo 2 11 Flojito Se nota en la cara 3 19 Flojo Se agitan las hojas 4 25 Bonacible Levanta polvo 5 35 Fresquito Olas en los lagos 6 45 Fresco Agita las ramas 7 55 Frescachón Dificultad al andar 8 65 Duro Arranca ramas 9 77 Muy duro Arranca tejas Temporal Graves estragos Borrasca Arranca tejados Huracán Se derrumban muros

5 BARÓMETRO Es un tubo en U cerrado por arriba y abierto por abajo que contiene mercurio Mide la Presión atmosférica.

6 BARÓMETRO La presión atmosférica a nivel del mar, equivale al peso de una columna de 760 mm de mercurio 1atmósfera (atm) = 760 mm de mercurio = Pascales (Pa) = 1013 milibares )mb) = 1013 hectopascales (hPa)

7 BARÓMETRO Y TIEMPO METEOROLÓGICO La presión atmosférica se relaciona con el tiempo meteorológico. Si el barómetro sube lentamente por encima del valor normal, se afianza tiempo seco y calmado, de anticiclón. Si la presión desciende rápida,(1mm cada hora), se acerca una borrasca. Si el barómetro sube muy bruscamente, la mejoría es pasajera, pasa un anticiclón entre dos borrascas

8 HIGRÓMETRO Registra la humedad relativa del aire. Se utiliza un cabello que se estira con la humedad. El estiramiento se recoge en una escala en %.

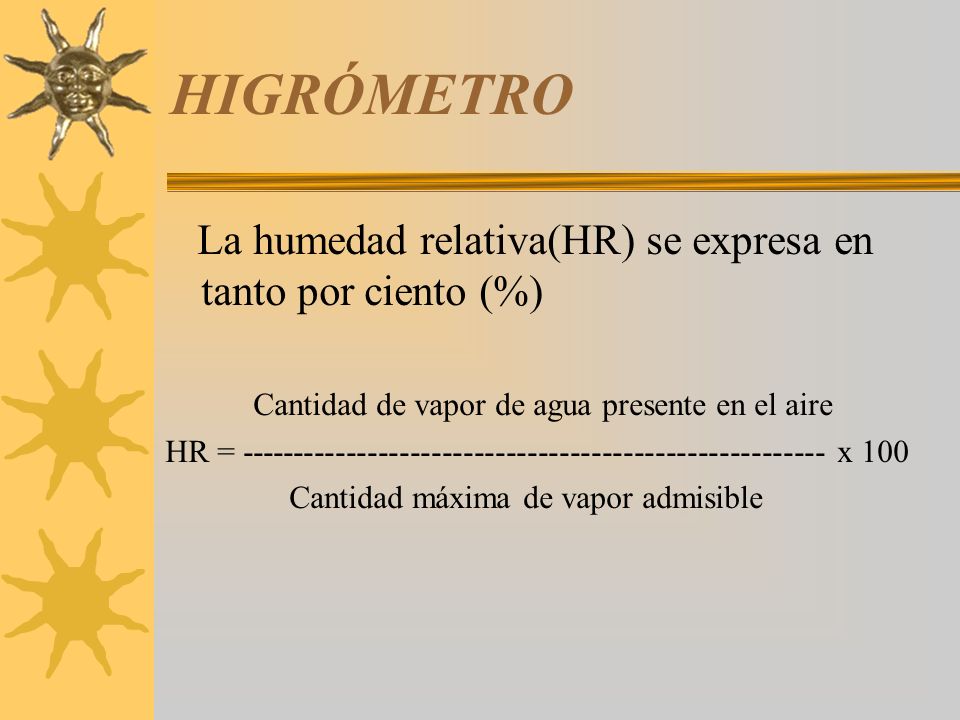

9 HIGRÓMETRO La humedad relativa(HR) se expresa en tanto por ciento (%) Cantidad de vapor de agua presente en el aire HR = x 100 Cantidad máxima de vapor admisible

10 PLUVIÓMETRO Hellmann Registra las precipitaciones probeta Cilindros de acero inoxidable embudoembudo embudembud embudo

11 PLUVIÓMETRO El pluviómetro debe colocarse en posición vertical, sujeto a un poste y alejado de obstáculos.

12 PLUVIÓMETRO El agua de lluvia se recoge en una probeta situada en el interior del pluviómetro

13 PLUVIÓMETRO.MEDIDA DE LAS PRECIPITACIONES.La cantidad de agua caída se lee en la probeta y se expresa en Litros por m 2 En la figura indica 23 L/m 2

14 TERMÓMETRO DE MÁXIMA Y MÍNIMA Está formado por un tubo en U con dos escalas. En la derecha se lee la temperatura máxima y en la izquierda la mínima. Las temperaturas bajo cero están en rojo.

15 TERMÓMETRO DE MÁXIMA Y MÍNIMA Cada escala tiene un cursor deslizante que sólo se puede mover hacia arriba empujado por el mercurio. Después de hacer las medidas se pulsa el botón negro para bajar el cursor azul hasta que toque el mercurio.

16 LECTURA DE TEMPERATURAS El cursor azul recuerda hasta dónde llegó el mercurio en ambas escalas, quedando registradas las temperaturas máxima y mínima En el termómetro de la figura se lee 1ºC de mínima y 27ºC de máxima.
