Prof. Alexandra Correa / IUT-RC1 Intoduccion a la Arquitectura y Organizaciòn del Computador Objetivo Tema 1 Describir y conocer los componentes y funcionamiento.

Presentaciones similares


Presentación del tema: "Prof. Alexandra Correa / IUT-RC1 Intoduccion a la Arquitectura y Organizaciòn del Computador Objetivo Tema 1 Describir y conocer los componentes y funcionamiento."— Transcripción de la presentación:

1 Prof. Alexandra Correa / IUT-RC1 Intoduccion a la Arquitectura y Organizaciòn del Computador Objetivo Tema 1 Describir y conocer los componentes y funcionamiento básico de un sistema de computadora

2 Prof. Alexandra Correa / IUT-RC 2 Definición de Sistema de Computadora Un sistema de computadora (computador) Es un dispositivo electrónico programable que puede almacenar y procesar datos. Ejecuta un conjunto de instrucciones llamados programas. La ejecución de programa da al usuario final el resultado deseado Un sistema de computadora se define como una colección de unidades procesador, memoria, dispisitivos de E/S interconectados que interactúan con cada uno para llevar a cabo un conjunto de tareas.

3 Prof. Alexandra Correa / IUT-RC 3 Definición de Arquitectura y Organización del Computador Arquitectura de Computadores La ciencia que integra el estudio del hardware de los equipos que componen un Sistema Informático, conjuntamente con el software respectivo y los algoritmos de computación que van a ser implantados en el equipo mediante lenguajes de alto nivel orientados a facilitar el trabajo al usuario.

4 Prof. Alexandra Correa / IUT-RC 4 Definición de Arquitectura y Organización del Computador Organización de Computadores La organización de computadores se refiere a las unidades funcionales y sus interconexiones, que materializan especificaciones arquitectónicas. Entre los atributos de organización se incluyen aquellos detalles del hardware transparentes al programador tales como señales de control, interfaces entre el computador y los periféricos y la tecnología de memoria usada

5 Prof. Alexandra Correa / IUT-RC 5 Tipos de Computadoras Computadora Analógica Las computadoras analógicas desarrollan un modelo (eléctrico, neumático, mecánico, hidráulico, etc.) en esencia idéntico al fenómeno físico que tratan de analizar o procesar. Ese modelo arroja un resultado que puede representarse matemáticamente y procesarse de manera repetitiva para arrojar resultados iguales. Computadora Digital Están basadas en dispositivos biestables, que sólo pueden tomar uno de dos valores posibles: 1 ó 0. Tienen como ventaja, el poder ejecutar diferentes programas para diferentes problemas, sin tener que la necesidad de modificar físicamente la máquina

6 Prof. Alexandra Correa / IUT-RC 6 La maquina de JohnVon Neumann ( ) La máquina de von Neumann tiene los siguientes componentes principales: Unidad Aritmética lógica ( ULA) Memoria Unidad de Control Dispositivas de Entrada Dispositivos de Salida

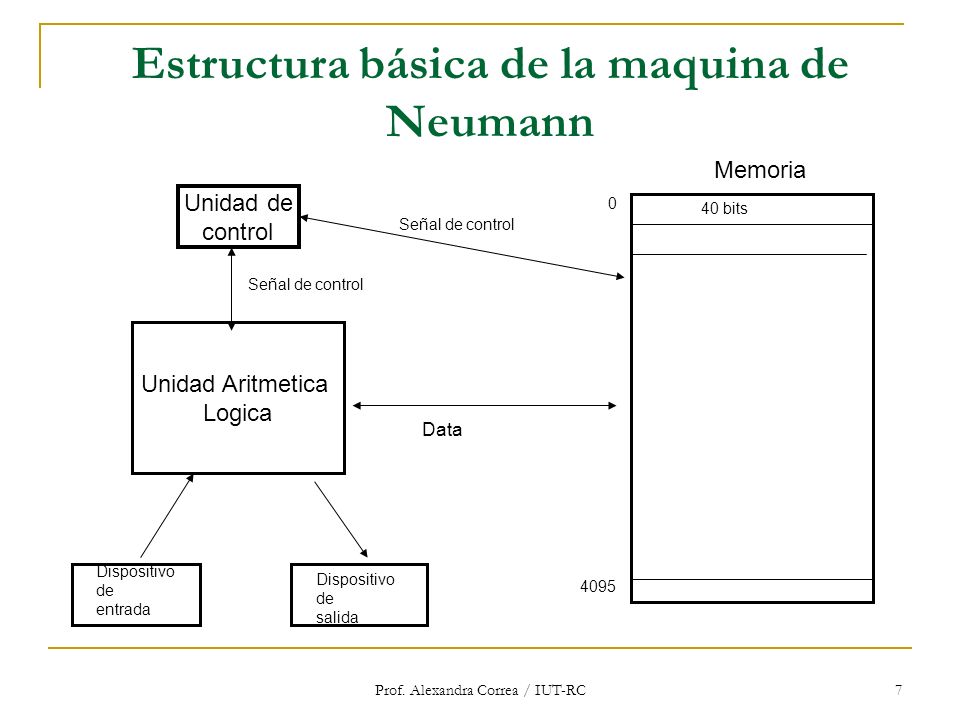

7 Prof. Alexandra Correa / IUT-RC 7 Estructura básica de la maquina de Neumann Unidad de control Unidad Aritmetica Logica Memoria Señal de control Dispositivo de entrada Dispositivo de salida Data Señal de control 40 bits

8 Prof. Alexandra Correa / IUT-RC 8 Modelo de Von Neumann

9 Prof. Alexandra Correa / IUT-RC 9 Unidad Central de Procesamiento (CPU) La CPU es un microprocesador incluido en un chip de silicio cuyas funciones son: 1. Dirigir la operación del sistema de computadoras. 2. Coordinar las actividades de las unidades individuales. 3. Establecer la secuencia de instrucciones que van a ser ejecutadas 4. Llevar a cabo las funciones que desee el usuario.

10 Prof. Alexandra Correa / IUT-RC 10 Componentes principales del CPU 1. Unidad de Control: coordina las actividades de los otros componentes del CPU y controla algunos componentes del computador. 2. Unidad Aritmética Lógica ( ULA ): es donde se llevan a cabo operaciones aritméticas y lógicas. 3. Registros de propósito general: proporcionan almacenamiento interno al CPU. 4. Registros de propósito especial: almacenamiento de alta velocidad ( CP, IR,MAR, MBR)

11 Prof. Alexandra Correa / IUT-RC 11 Componentes del Computador 1. Unidad de Memoria: es el principal dispositivo de almacenemiento en donde se guardan los programas y los datos. 2. Dispositivos de Entrada Salida: permiten la comunicación entre el usuario y la computadora. 3. Sistema de Interconexion o bus principal: constituye la principal vía a través de la cual los datos, las direcciones y señales de control se mueven entre los diferentes componentes del sistema de computadora.

12 Prof. Alexandra Correa / IUT-RC 12 Diagrama de Interconexión de los componentes de Hardware

13 Prof. Alexandra Correa / IUT-RC 13 Componentes del Computador
