PERCY CHUMBE BUENDIA. KIZZY GUTIERREZ VALVERDE. RUTH NOEMY APAZA JARA. NOEMI YULIANA HUAMANI QUISPE. LISED RINA VENTURA NINA.

Presentaciones similares


Presentación del tema: "PERCY CHUMBE BUENDIA. KIZZY GUTIERREZ VALVERDE. RUTH NOEMY APAZA JARA. NOEMI YULIANA HUAMANI QUISPE. LISED RINA VENTURA NINA."— Transcripción de la presentación:

1 PERCY CHUMBE BUENDIA. KIZZY GUTIERREZ VALVERDE. RUTH NOEMY APAZA JARA. NOEMI YULIANA HUAMANI QUISPE. LISED RINA VENTURA NINA.

2 ARQUITECTURA DE COMPUTADORAS

3 CONTENIDO ORGANIZACIÓN Y ARQUITECTURA ARQUITECTURAORGANIZACIÓN Estructura y funcionamiento FUNCIONAMIENTO ESTRUCTURA

4 ARQUITECTURA en computadoras Se refiere a los atributos de un sistema que son visibles a un programador Aquellos atributos que tienen un impacto directo en la ejecución lógica de un programa ARQUITECTURA

5 Se refiere a las unidades funcionales y sus interconexiones, que dan lugar a especificaciones arquitectónicas. Como por ejemplo el conjunto de instrucciones, el número de bits usados para representar varios tipos de datos, mecanismos de E/S y técnicas para direccionamiento de memoria. Es transparente a el programador, este no se preocupa por estos temas, señales del bus de control, interfaces entre periféricos y computador, tecnología usada en memoria, cantidad de caches, etc. ARQUITECTURA en computadoras ORGANIZACIÓN

6 La naturaleza jerárquica de los sistemas complejos es esencial para su diseño como para su descripción. El diseñador necesita tratar solamente con un nivel particular del sistema a la vez. ARQUITECTURA en computadoras Estructura y funcionamiento

7 En términos de descripción tenemos 2 opciones: Empezar de abajo y construir una descripción completa Comenzar desde arriba y descomponer el sistema en sus subpartes ABAJO Esta descripción es la más clara y efectiva ARRIBA ARQUITECTURA en computadoras Estructura y funcionamiento

8 De cada nivel al diseñador le importan: Estructura El modo en el que los componentes están interrelacionado s funcionamiento La operación de cada componente individual como parte de la estructura ARQUITECTURA en computadoras Estructura y funcionamiento

9 ARQUITECTURA en computadoras funcionamiento

10 La representación mas sencilla y superficial de un computador podría ser la siguiente: Las formas que esta se comunica con el entorno exterior se pueden clasificar en 2 grandes grupos: Periféricos y líneas de comunicación. ARQUITECTURA en computadoras estructura

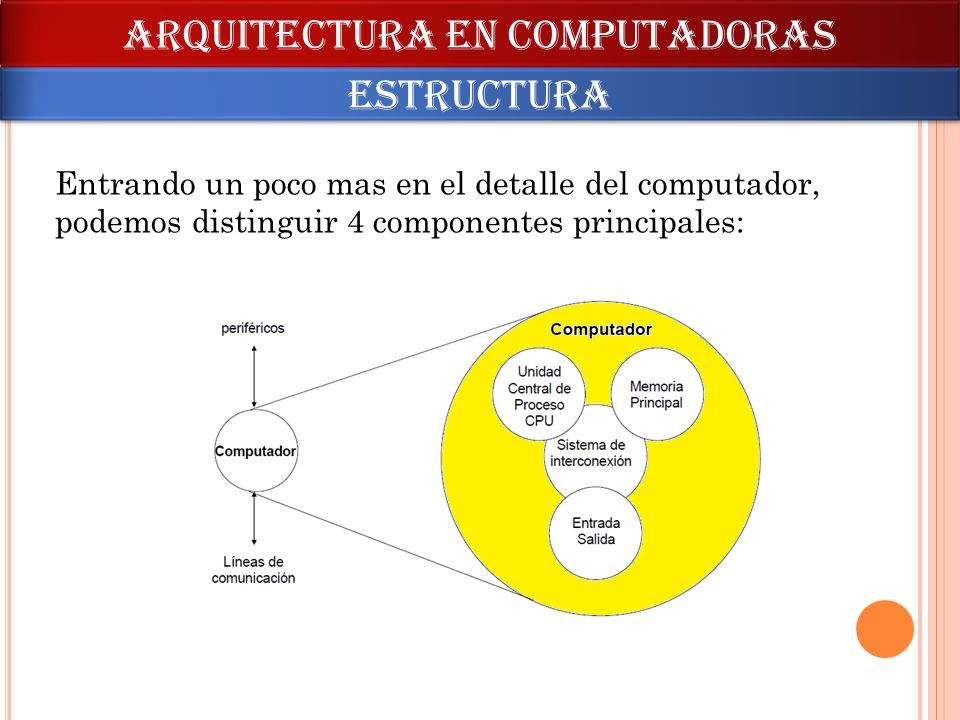

11 Entrando un poco mas en el detalle del computador, podemos distinguir 4 componentes principales: ARQUITECTURA en computadoras estructura

12 Entrando un poco mas en el detalle del computador, podemos distinguir 4 componentes principales: ARQUITECTURA en computadoras estructura * CPU (Central Prosesing Unit): Controla el funcionamiento de la computadora y se encarga del procesamiento de datos, comúnmente se lo llama procesador. * Input/Output (E/S o entrada y salida): se encarga de la transferencia de datos entre en computador y el entorno externo. * Main Memory(Memoria principal): Almacena datos. * System Interconnection (sistema de interconexión): Proporciona comunicación entre las tres partes.

13 ARQUITECTURA en computadoras estructura

14 ARQUITECTURA en computadoras estructura Controla todos los componentes Interpreta instrucciones Decodifica y Ejecuta instrucciones. Transforma instrucciones en órdenes a otros componentes Puede ser programada por hardware (cableada) y microprogramada (varias microinstrucciones por instrucción)

15 ARQUITECTURA en computadoras estructura Encargada de llevar a cabo las funciones de procesamiento de datos del computador. Realiza operaciones matemáticas y lógicas Sumas, restas, multiplicaciones And, Or, Xor Corrimientos

16 ARQUITECTURA en computadoras estructura Proporcionan almacenamiento interno a la CPU. Almacenan datos binarios, acceso rápido De tamaño fijo De propósito general (programas) o específicos (acumulador, program counter, puntero a memoria, etc.)

17 ARQUITECTURA en computadoras estructura Son mecanismos que proporcionan comunicación entre la unidad de control, la ALU y los registros. Red interna que comunica la UC con las otras unidades y registros Mueve datos entre los diferentes componentes Controlada por un reloj

18 ARQUITECTURA en computadoras estructura CPU Memoria De Control Registros y Decodificadores De la Unidad de Control Lógica Secuencia Control Unit ALU Registers Internal Bus UNIDAD DE CONTROL

19 GRACIAS POR SU ATENCION
