1 Aplicaciones de las Pruebas Hidrostáticas. Equipo 5 Renteria Godínez Jonathan Israel Martínez Onofre Pablo Antonio Ramírez Vázquez Francisco Emanuel Erick Alejandro Chávez Aragón José Alberto Jiménez Covarrubias ° A T/V 25 de Octubre de 2012

2 Introducción. En la mayoría de equipos mecánicos, las características de la superficie de los componentes constituyen el principal factor de desgaste prematuro de los componentes en las aplicaciones hidrostáticas, los expertos diseñan una solución adecuada mediante los procesos de herramientas de superficies de ingeniería.

3 Antecedentes.

4 Aplicación en área alimenticia.

5 El procesado de alimentos requiere tiempos de tratamiento de 5 a 20 minutos y las presiones aplicadas no suelen ser inferiores a los 400 MPa y no superan los 900 MPa.

6

7 Aplicación en tuberías.

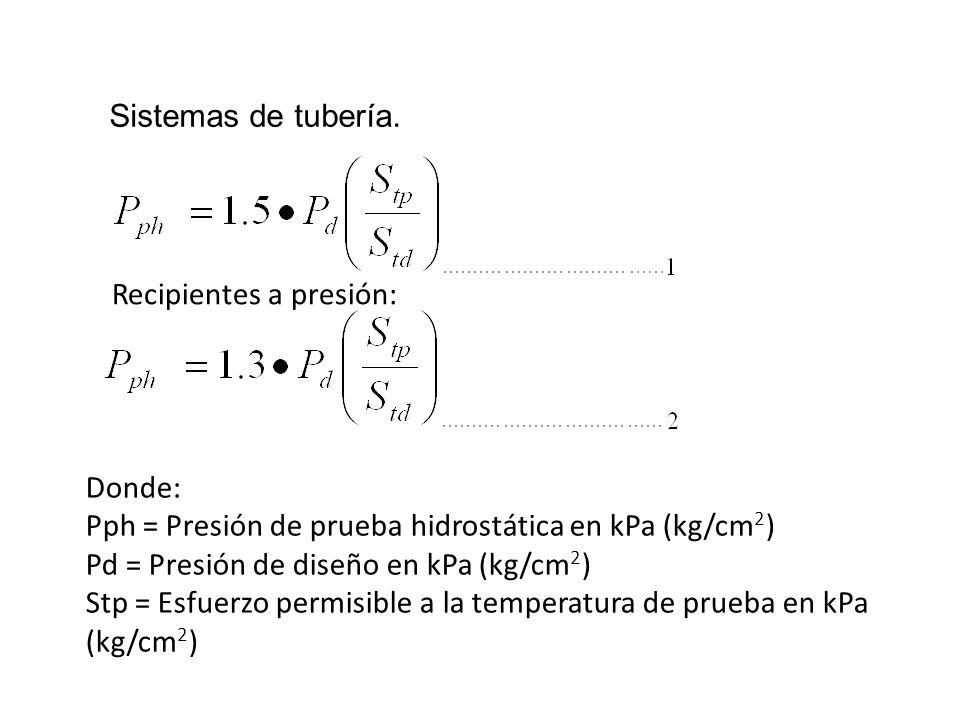

8 Sistemas de tubería: Recipientes a presión: Donde: Pph = Presión de prueba hidrostática en kPa (kg/cm 2 ) Po = Presión de operación en kPa (kg/cm 2 ) Stp = Esfuerzo permisible a la temperatura de prueba en kPa (kg/cm 2 ) Sto= Esfuerzo permisible en la temperatura de operación en kPa(kg/cm2) Desarrollo del tema.

9 prueba hidrostática tenemos que emplear la formula que fue construida mediante la norma ASME B31.3 y para equipos construidos conforme al ASME Sección VIII, División 1 o equivalente, la presión de prueba debe ser obtenida usando la ecuación (4).

10 Donde: Pph = Presión de prueba hidrostática en kPa (kg/cm 2 ) Pd = Presión de diseño en kPa (kg/cm 2 ) Stp = Esfuerzo permisible a la temperatura de prueba en kPa (kg/cm 2 ) Recipientes a presión: Sistemas de tubería.

11 Aplicación en sistemas contra incendios..

12 Aplicación en contenedores.

13

14 Para los casos de contenedores se deberá de aplicar una presión de 300 a 500 MPa, la misma tendrá un tiempo aproximado de 18 a 24 horas continuas. Los datos que se obtendrán, deberán de registrarse 20 minutos después de obtenida la presión requerida.

15 La presión de prueba debe mantenerse todo el tiempo que dure la inspección visual del circuito o equipo en prueba y documentar su comportamiento mediante el registro en una gráfica que debe mantenerse todo el tiempo que esta dure y debe ser avalado mediante la firma de los participantes en la misma. La mencionada inspección debe iniciar 15 minutos después de haber alcanzado la presión máxima de prueba. Duración de la prueba hidrostática.

16 Previamente a la realización de la prueba hidrostática, los responsables de las áreas de operación, mantenimiento y seguridad industrial deben determinar el tiempo de duración de la misma, en función de las características y condiciones específicas del circuito de proceso o equipos individuales a probar, estableciendo la base técnica en cuanto a la aplicación del código o estándar que corresponda. Desarrollo del tema.

17 Referencias bibliográficas. Autor no disponible. (2011). Redalyc. Aplicación de la alta presión hidrostática (En línea). Documento HTML, Disponible en: 20 de Octubre). scribd. (17 de Febrero de 2004). Recuperado el 27 de Octubre de 2012, de
