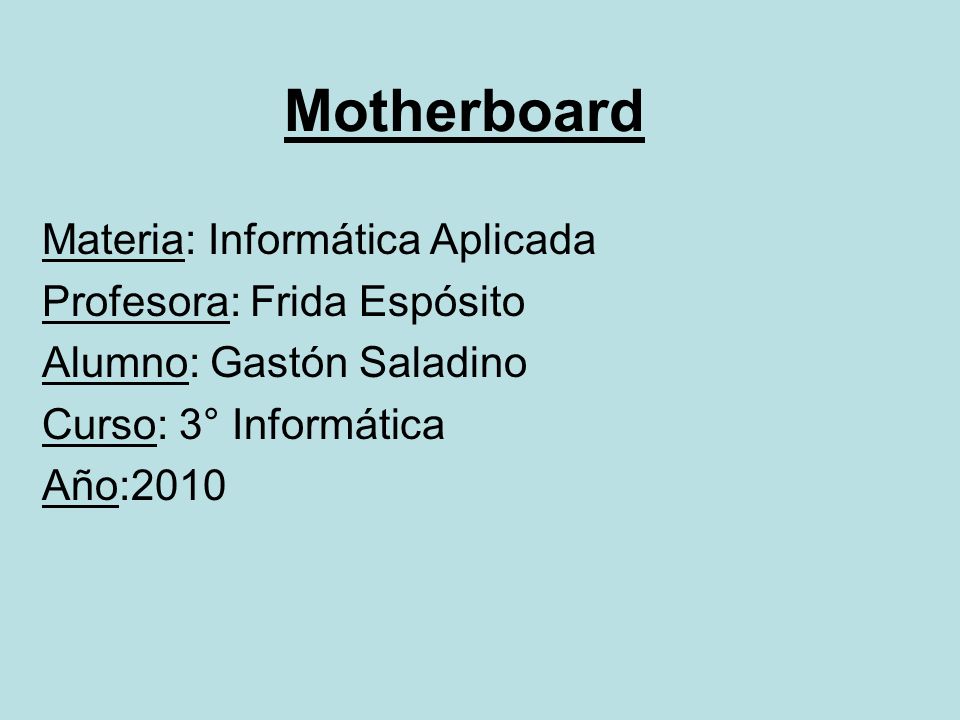

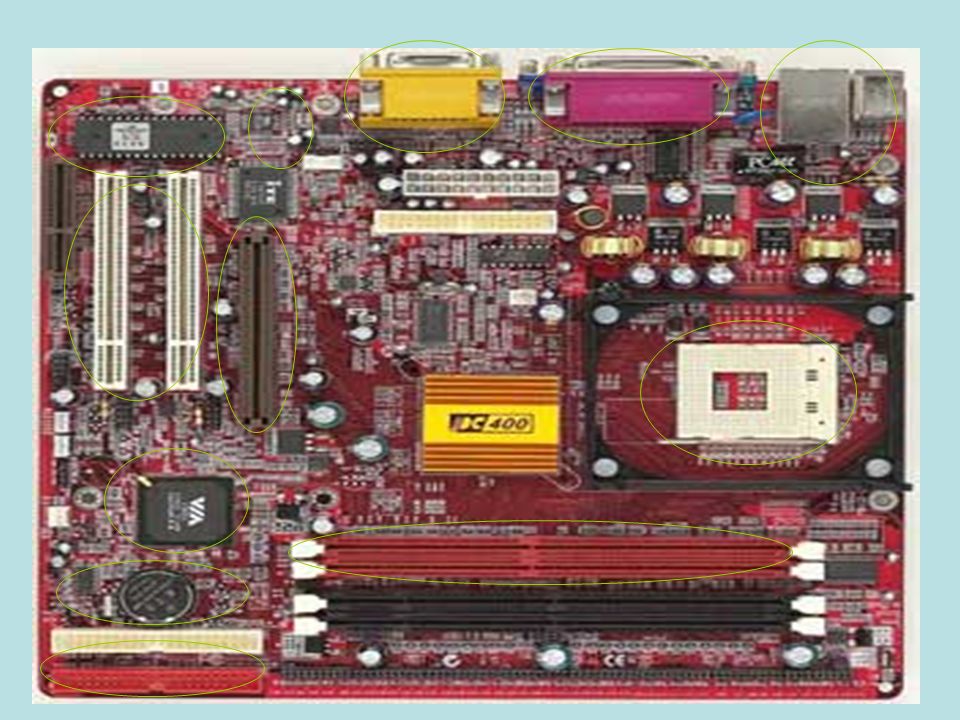

1 Motherboard Materia: Informática Aplicada Profesora: Frida Espósito
Alumno: Gastón Saladino Curso: 3° Informática Año:2010

2

3 Microprocesador Video colocación Microprocesador

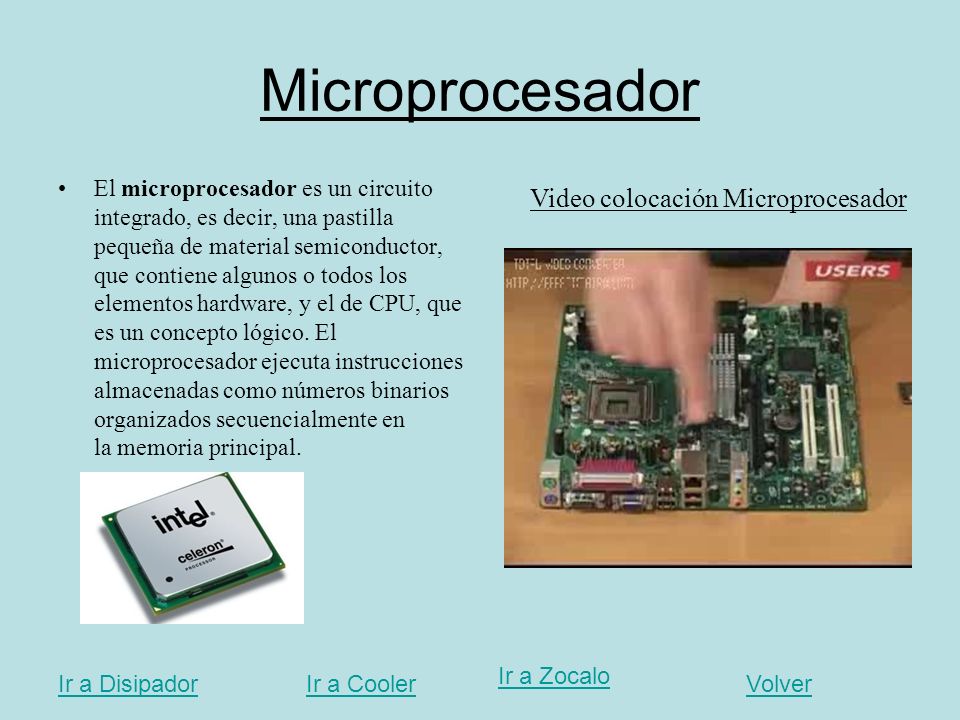

El microprocesador es un circuito integrado, es decir, una pastilla pequeña de material semiconductor, que contiene algunos o todos los elementos hardware, y el de CPU, que es un concepto lógico. El microprocesador ejecuta instrucciones almacenadas como números binarios organizados secuencialmente en la memoria principal. Video colocación Microprocesador Ir a Zocalo Ir a Disipador Ir a Cooler Volver

4 Disipador Un disipador es un elemento físico, sin partes móviles, destinado a eliminar el exceso de calor de cualquier elemento. Su funcionamiento se basa en la segunda ley de la termodinámica, transfiriendo el calor de la parte caliente que se desea disipar al aire. Volver

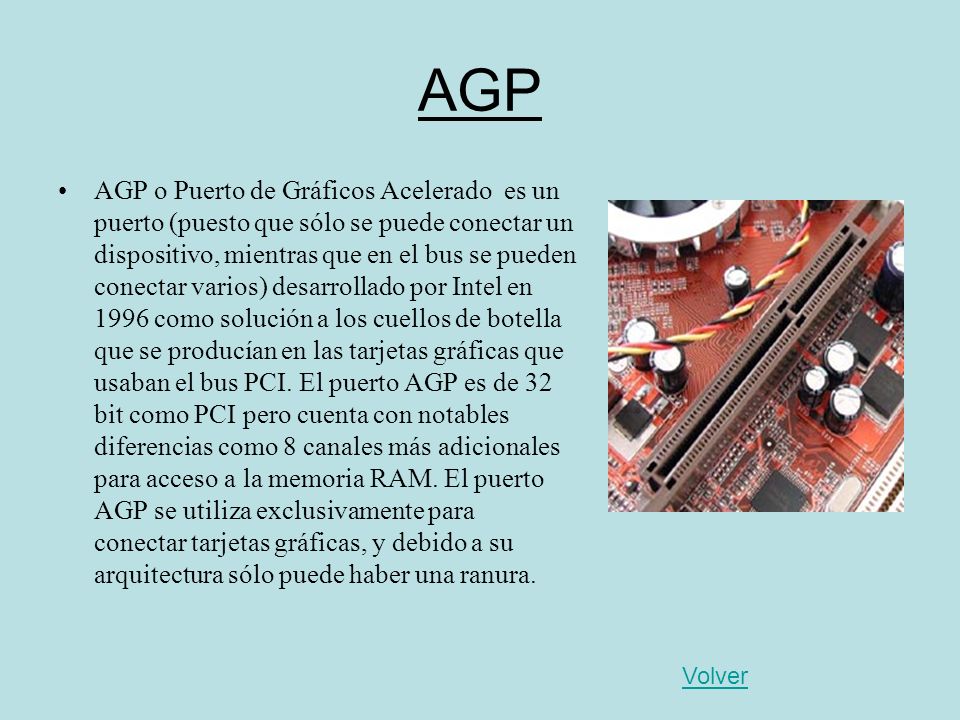

5 AGP AGP o Puerto de Gráficos Acelerado es un puerto (puesto que sólo se puede conectar un dispositivo, mientras que en el bus se pueden conectar varios) desarrollado por Intel en 1996 como solución a los cuellos de botella que se producían en las tarjetas gráficas que usaban el bus PCI. El puerto AGP es de 32 bit como PCI pero cuenta con notables diferencias como 8 canales más adicionales para acceso a la memoria RAM. El puerto AGP se utiliza exclusivamente para conectar tarjetas gráficas, y debido a su arquitectura sólo puede haber una ranura. Volver

6 PCI Un Peripheral Component Interconnect consiste en un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados "dispositivos planares" en la especificación PCI) o tarjetas de expansión que se ajustan en conectores. El bus PCI permite configuración dinámica de un dispositivo periférico.  Volver

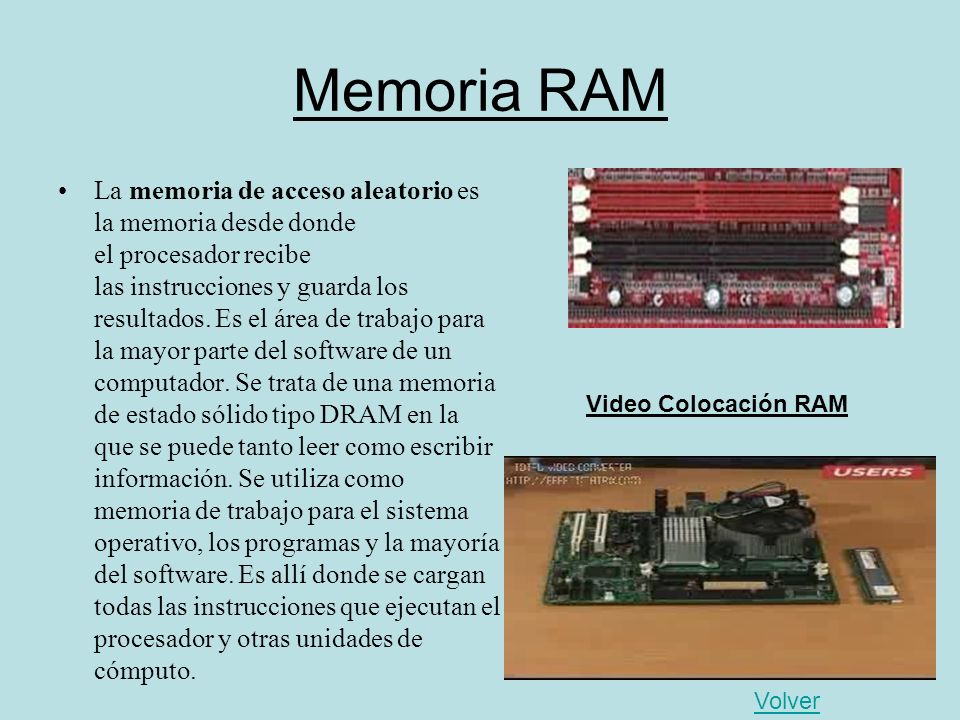

7 Memoria RAM La memoria de acceso aleatorio es la memoria desde donde el procesador recibe las instrucciones y guarda los resultados. Es el área de trabajo para la mayor parte del software de un computador. Se trata de una memoria de estado sólido tipo DRAM en la que se puede tanto leer como escribir información. Se utiliza como memoria de trabajo para el sistema operativo, los programas y la mayoría del software. Es allí donde se cargan todas las instrucciones que ejecutan el procesador y otras unidades de cómputo. Video Colocación RAM Volver

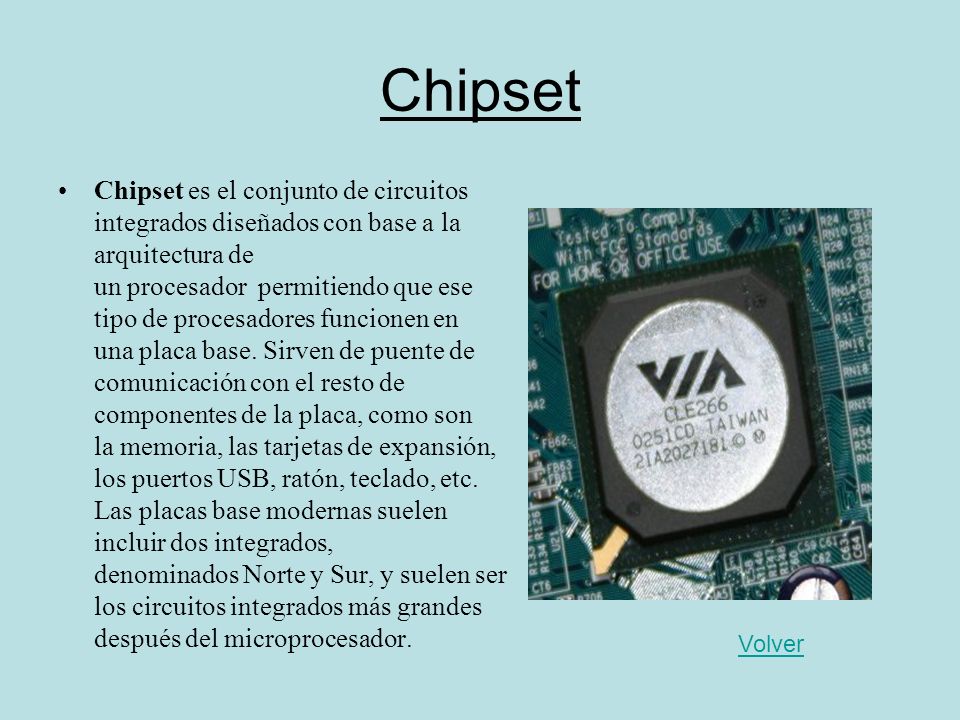

8 Chipset Chipset es el conjunto de circuitos integrados diseñados con base a la arquitectura de un procesador  permitiendo que ese tipo de procesadores funcionen en una placa base. Sirven de puente de comunicación con el resto de componentes de la placa, como son la memoria, las tarjetas de expansión, los puertos USB, ratón, teclado, etc. Las placas base modernas suelen incluir dos integrados, denominados Norte y Sur, y suelen ser los circuitos integrados más grandes después del microprocesador. Volver

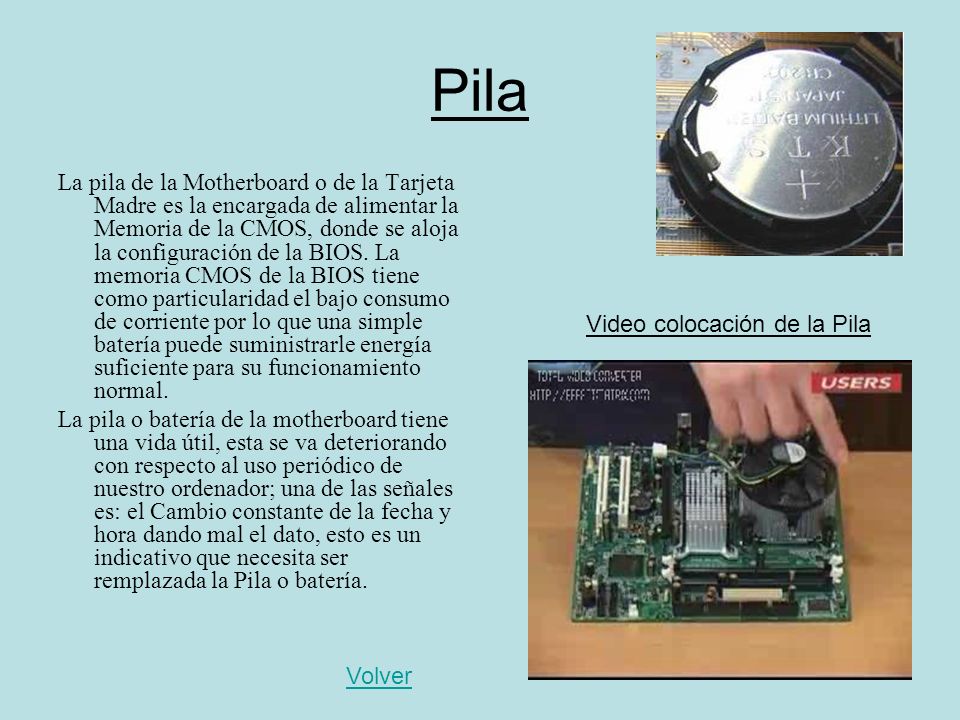

9 Pila La pila de la Motherboard o de la Tarjeta Madre es la encargada de alimentar la Memoria de la CMOS, donde se aloja la configuración de la BIOS. La memoria CMOS de la BIOS tiene como particularidad el bajo consumo de corriente por lo que una simple batería puede suministrarle energía suficiente para su funcionamiento normal. La pila o batería de la motherboard tiene una vida útil, esta se va deteriorando con respecto al uso periódico de nuestro ordenador; una de las señales es: el Cambio constante de la fecha y hora dando mal el dato, esto es un indicativo que necesita ser remplazada la Pila o batería. Video colocación de la Pila Volver

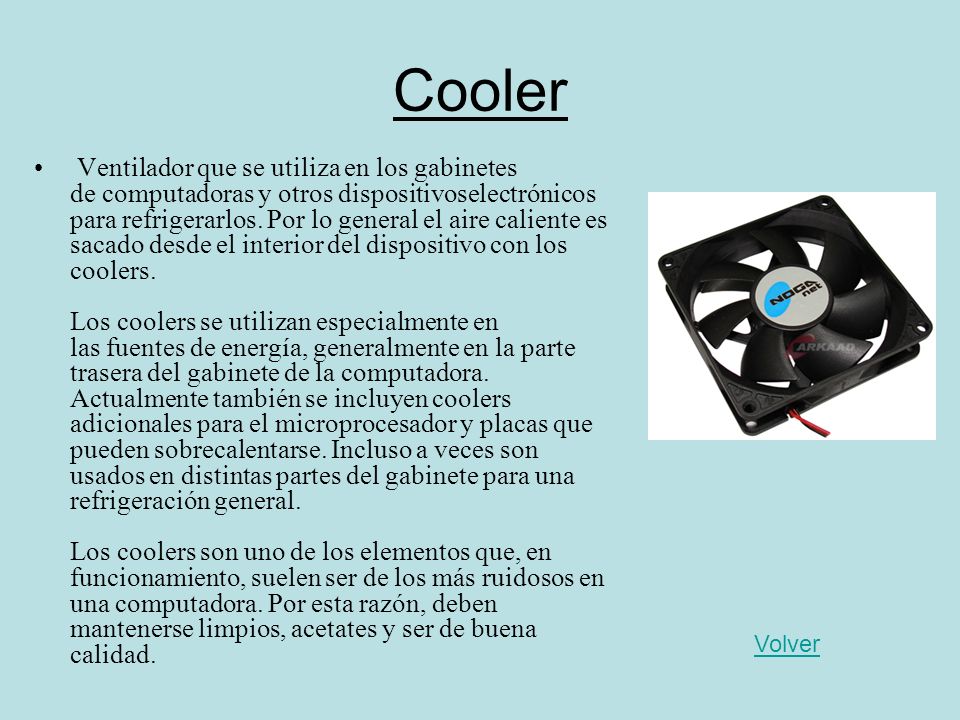

10 Cooler  Ventilador que se utiliza en los gabinetes de computadoras y otros dispositivoselectrónicos para refrigerarlos. Por lo general el aire caliente es sacado desde el interior del dispositivo con los coolers. Los coolers se utilizan especialmente en las fuentes de energía, generalmente en la parte trasera del gabinete de la computadora. Actualmente también se incluyen coolers adicionales para el microprocesador y placas que pueden sobrecalentarse. Incluso a veces son usados en distintas partes del gabinete para una refrigeración general. Los coolers son uno de los elementos que, en funcionamiento, suelen ser de los más ruidosos en una computadora. Por esta razón, deben mantenerse limpios, acetates y ser de buena calidad. Volver

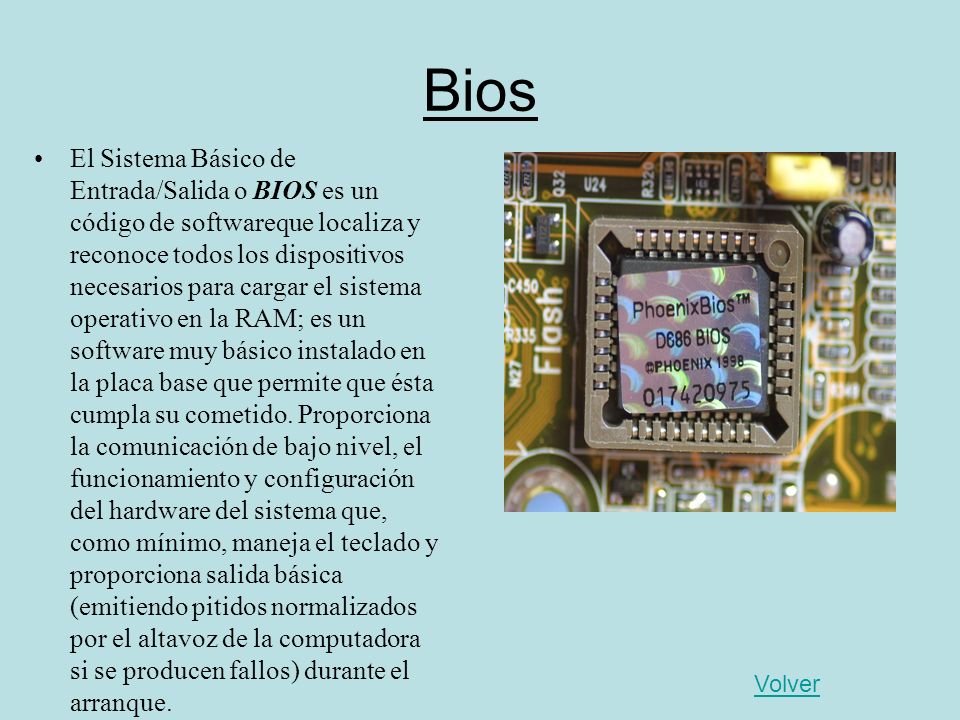

11 Bios El Sistema Básico de Entrada/Salida o BIOS es un código de softwareque localiza y reconoce todos los dispositivos necesarios para cargar el sistema operativo en la RAM; es un software muy básico instalado en la placa base que permite que ésta cumpla su cometido. Proporciona la comunicación de bajo nivel, el funcionamiento y configuración del hardware del sistema que, como mínimo, maneja el teclado y proporciona salida básica (emitiendo pitidos normalizados por el altavoz de la computadora si se producen fallos) durante el arranque. Volver

12 Serial ATA Serial ATA o SATA es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como puede ser el disco duro, u otros dispositivos de altas prestaciones que están siendo todavía desarrollados. Serial ATA sustituye a la tradicional Parallel ATA o P-ATA. SATA proporciona mayores velocidades, mejor aprovechamiento cuando hay varios discos, mayor longitud del cable de transmisión de datos y capacidad para conectar discos en caliente (con la computadora encendida). Volver

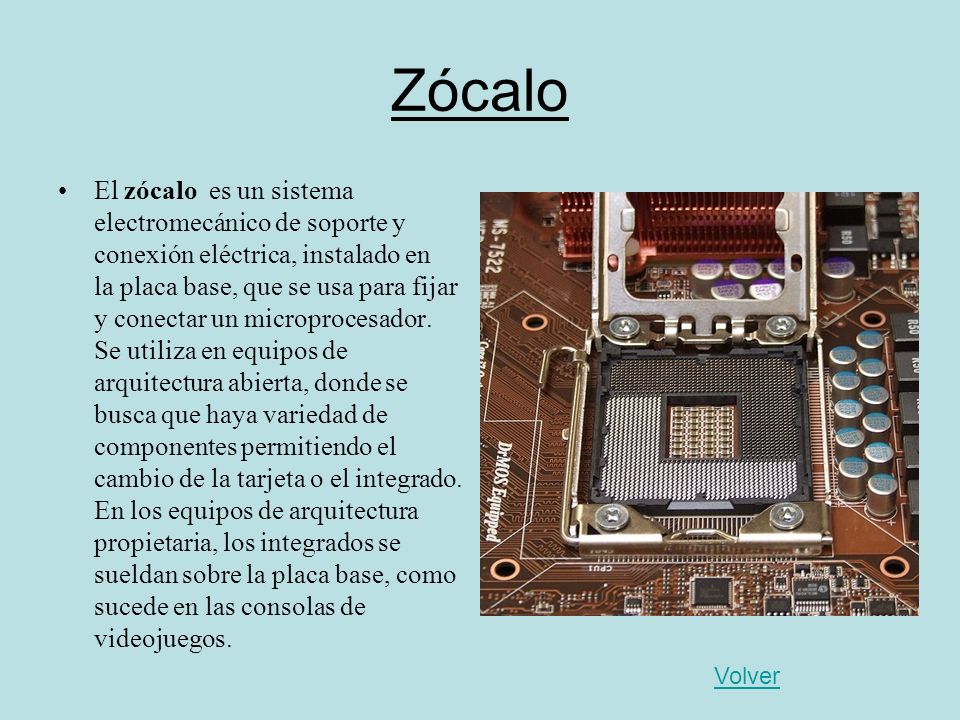

13 Zócalo El zócalo  es un sistema electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado. En los equipos de arquitectura propietaria, los integrados se sueldan sobre la placa base, como sucede en las consolas de videojuegos. Volver

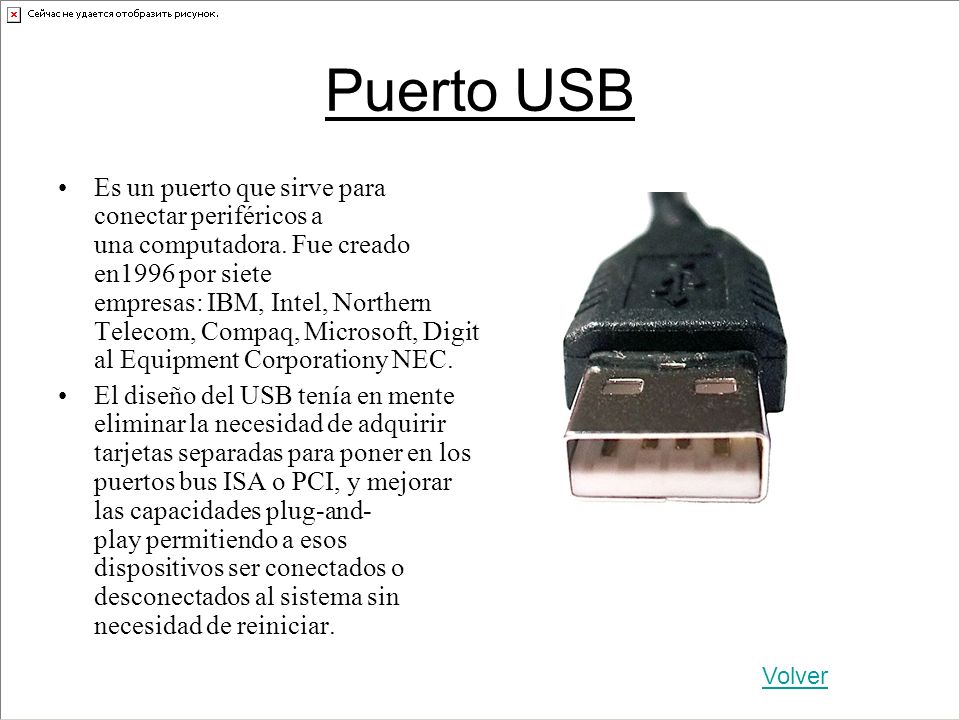

14 Puerto USB Es un puerto que sirve para conectar periféricos a una computadora. Fue creado en1996 por siete empresas: IBM, Intel, Northern Telecom, Compaq, Microsoft, Digital Equipment Corporationy NEC. El diseño del USB tenía en mente eliminar la necesidad de adquirir tarjetas separadas para poner en los puertos bus ISA o PCI, y mejorar las capacidades plug-and-play permitiendo a esos dispositivos ser conectados o desconectados al sistema sin necesidad de reiniciar. Volver

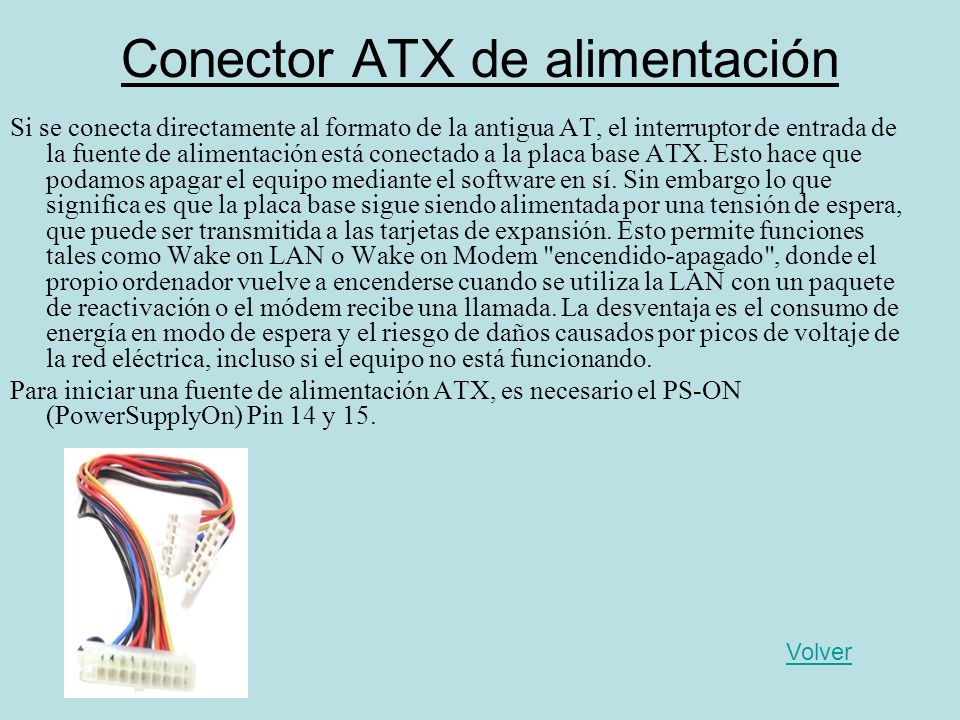

15 Conector ATX de alimentación
Si se conecta directamente al formato de la antigua AT, el interruptor de entrada de la fuente de alimentación está conectado a la placa base ATX. Esto hace que podamos apagar el equipo mediante el software en sí. Sin embargo lo que significa es que la placa base sigue siendo alimentada por una tensión de espera, que puede ser transmitida a las tarjetas de expansión. Esto permite funciones tales como Wake on LAN o Wake on Modem "encendido-apagado", donde el propio ordenador vuelve a encenderse cuando se utiliza la LAN con un paquete de reactivación o el módem recibe una llamada. La desventaja es el consumo de energía en modo de espera y el riesgo de daños causados por picos de voltaje de la red eléctrica, incluso si el equipo no está funcionando. Para iniciar una fuente de alimentación ATX, es necesario el PS-ON (PowerSupplyOn) Pin 14 y 15. Volver

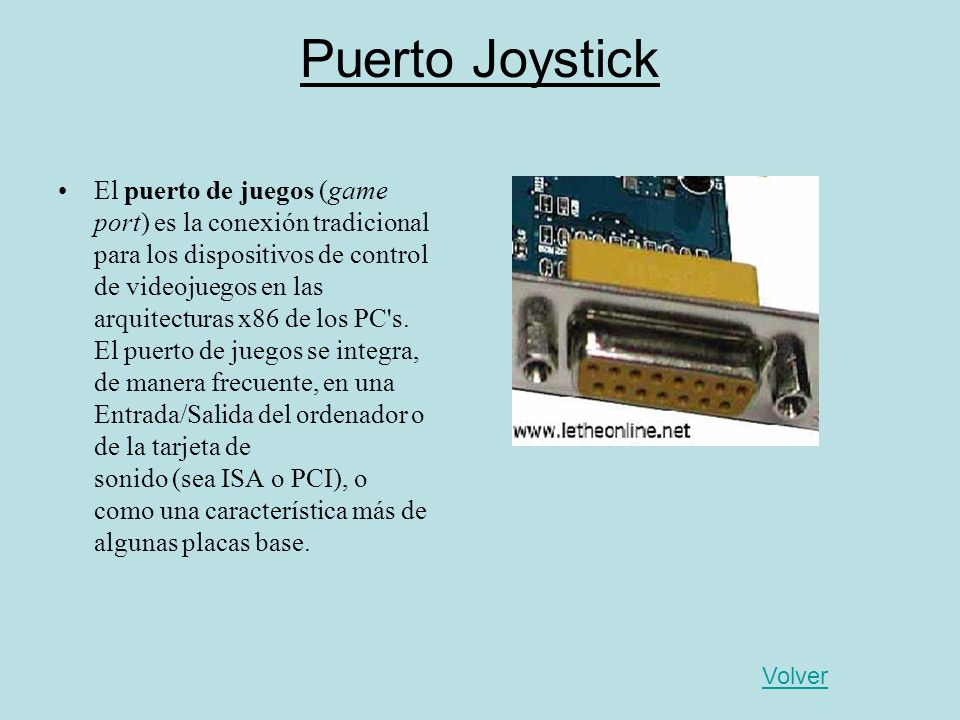

16 Puerto Joystick El puerto de juegos (game port) es la conexión tradicional para los dispositivos de control de videojuegos en las arquitecturas x86 de los PC's. El puerto de juegos se integra, de manera frecuente, en una Entrada/Salida del ordenador o de la tarjeta de sonido (sea ISA o PCI), o como una característica más de algunas placas base. Volver
