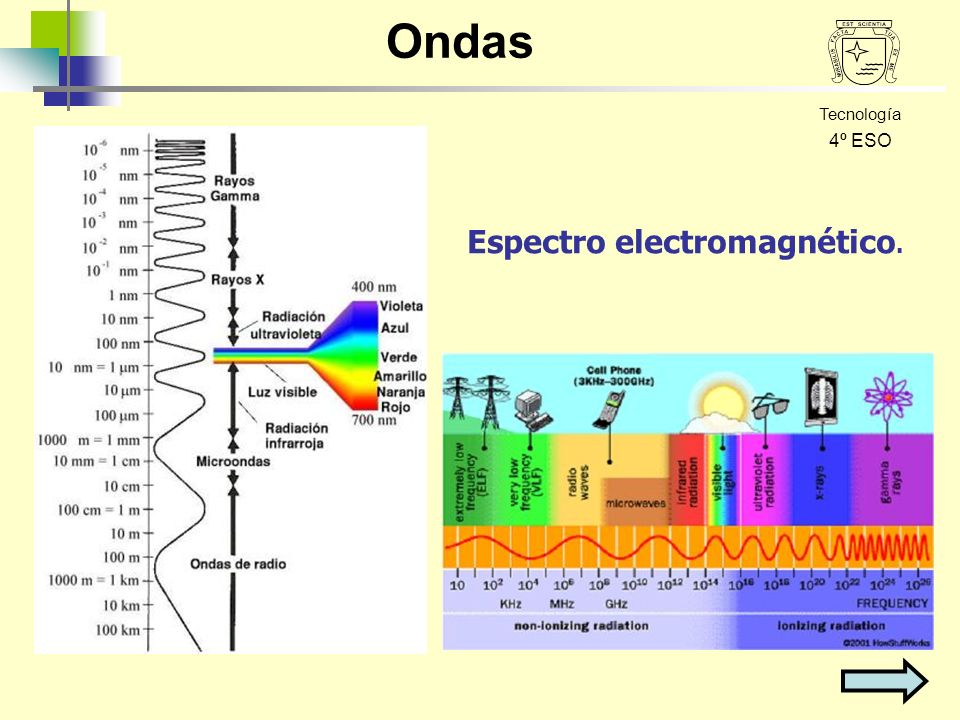

Ondas Tecnología 4º ESO Espectro electromagnético.

Presentación del tema: "Ondas Tecnología 4º ESO Espectro electromagnético."— Transcripción de la presentación:

1 Ondas Tecnología 4º ESO Espectro electromagnético.

2

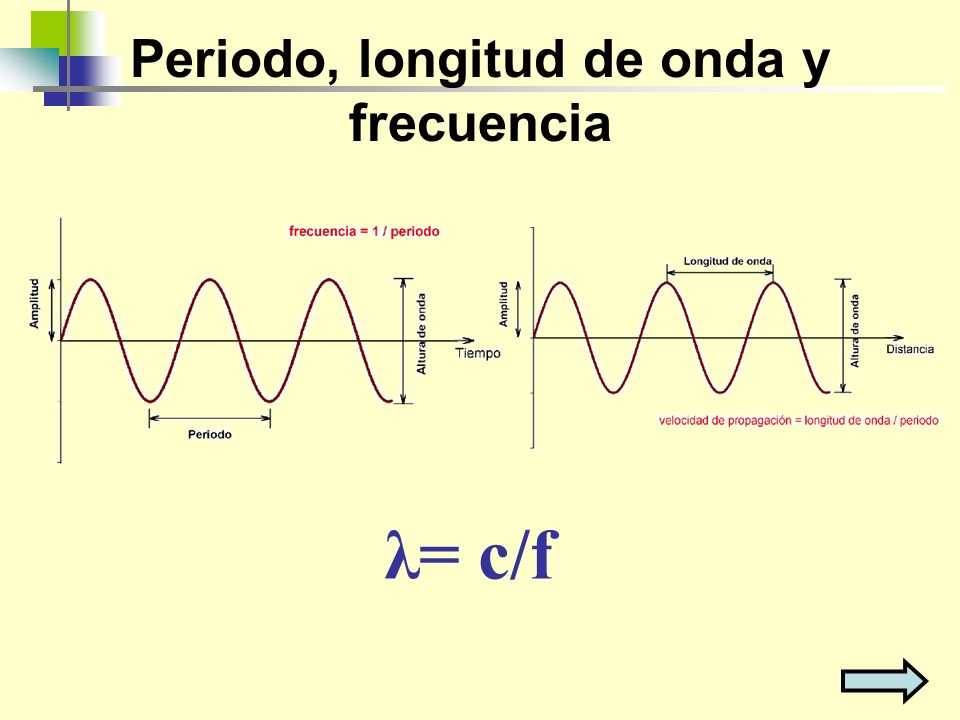

3 Periodo, longitud de onda y frecuencia
λ= c/f

4 Modulaciones AM FM

5 - Señal moduladora: es la señal que contiene la información a transmitir.
La modulación es la adición de información a una señal electrónica u óptica de transmisión principal pudiendo ser aplicada desde una corriente directa como onda principal (apagándola y encendiéndola), a una corriente alterna y a señales ópticas como las usadas en fibra óptica.

6 Señales portadoras: es una forma de onda, que es modulada por una señal que se quiere transmitir.
Esta onda portadora es de una frecuencia mucho más alta que la de la señal moduladora. Al modular una señal desplazamos su contenido en frecuencia, ocupando un cierto ancho de banda alrededor de la frecuencia de la onda portadora, permitiéndonos multiplexar en frecuencia varias señales simplemente utilizando diferentes ondas portadoras y conseguir así un uso más eficiente.

7 Efecto de la portadora

8 Transmisores FM

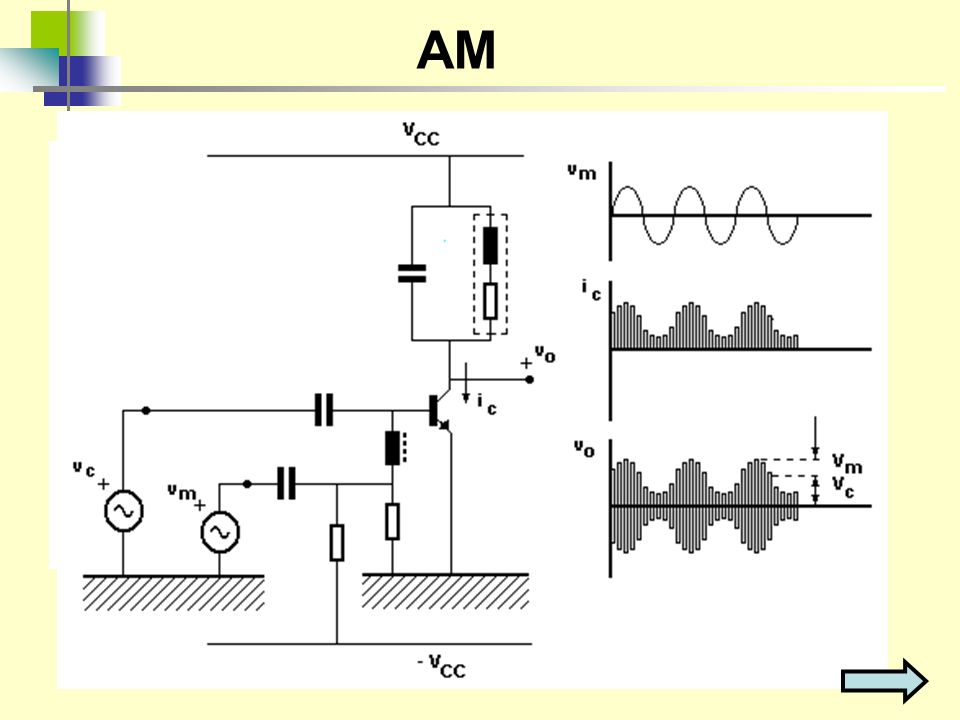

9 AM

10 Receptor FM

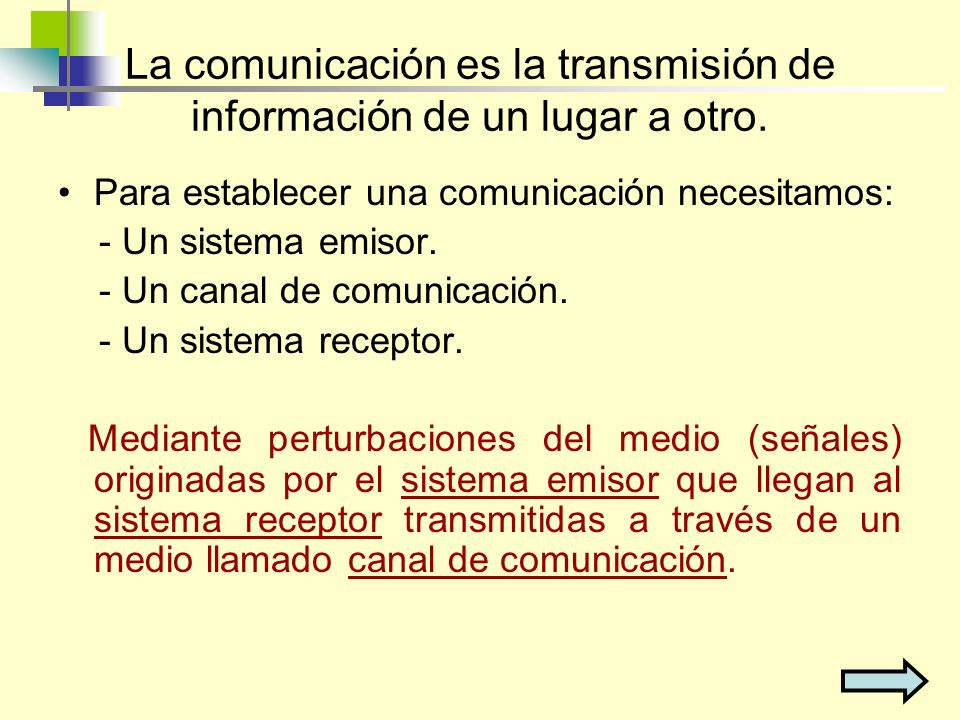

11 La comunicación es la transmisión de información de un lugar a otro.
Para establecer una comunicación necesitamos: - Un sistema emisor. - Un canal de comunicación. - Un sistema receptor. Mediante perturbaciones del medio (señales) originadas por el sistema emisor que llegan al sistema receptor transmitidas a través de un medio llamado canal de comunicación.

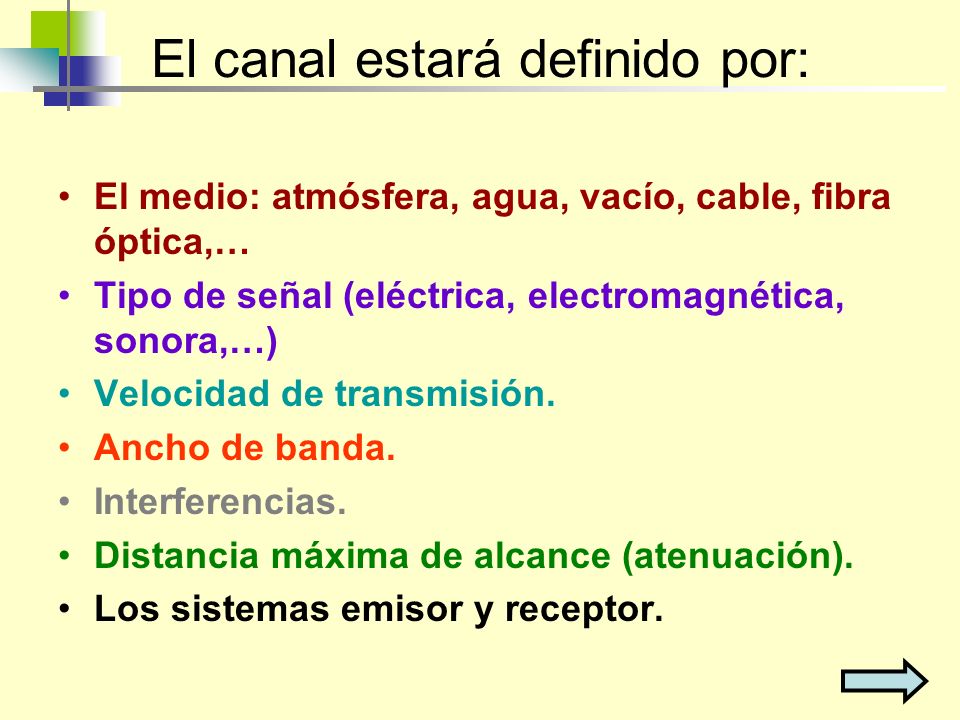

12 El canal estará definido por:
El medio: atmósfera, agua, vacío, cable, fibra óptica,… Tipo de señal (eléctrica, electromagnética, sonora,…) Velocidad de transmisión. Ancho de banda. Interferencias. Distancia máxima de alcance (atenuación). Los sistemas emisor y receptor.

13 Tipos de señales: Señales analógicas: Señales digitales:

14 Sistemas de transmisión:
Transmisión alámbrica: existe conexión física entre el emisor y receptor. - Ejemplo: telégrafo antiguo, teléfono fijo. Transmisión inalámbrica: se conectan emisor y rece- ptor a través de medios no canalizados. - Ejemplo: televisión, telefonía móvil.

15 Antenas

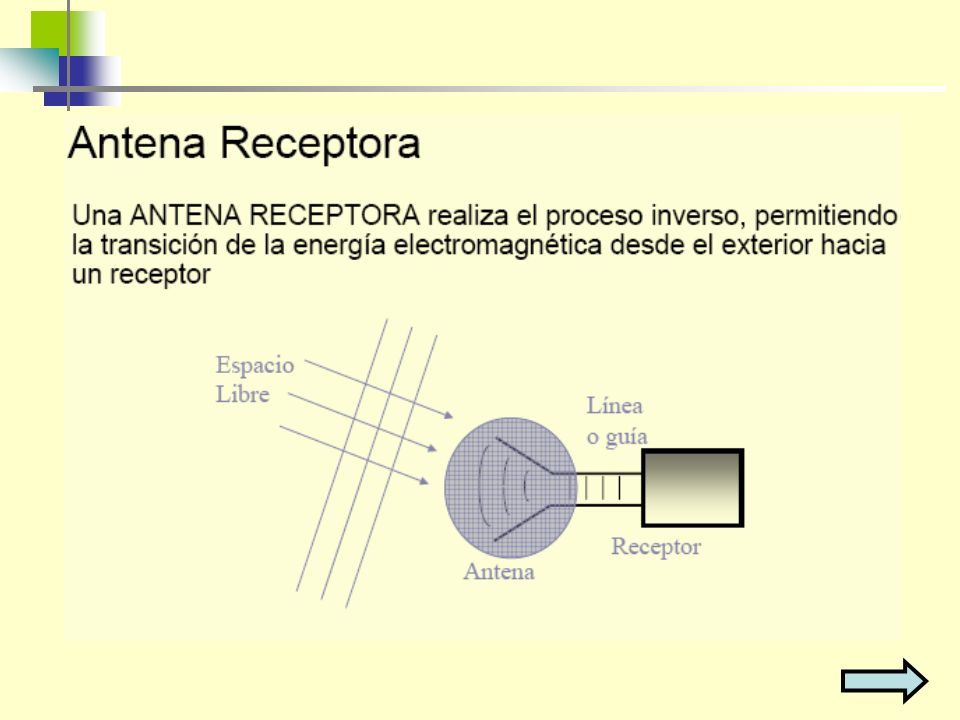

16

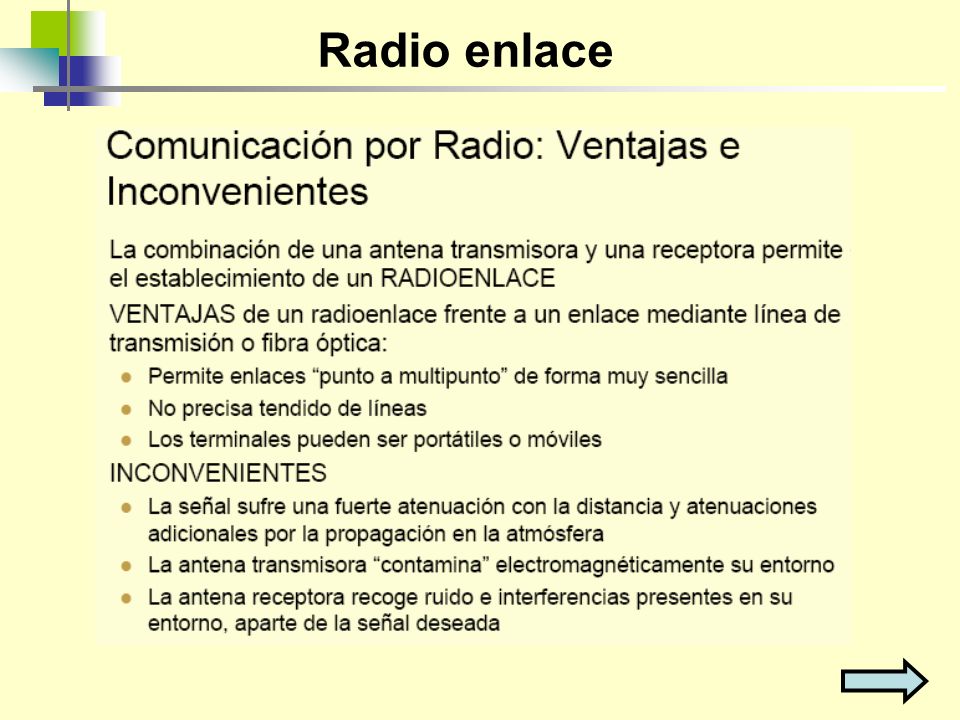

17 Radio enlace

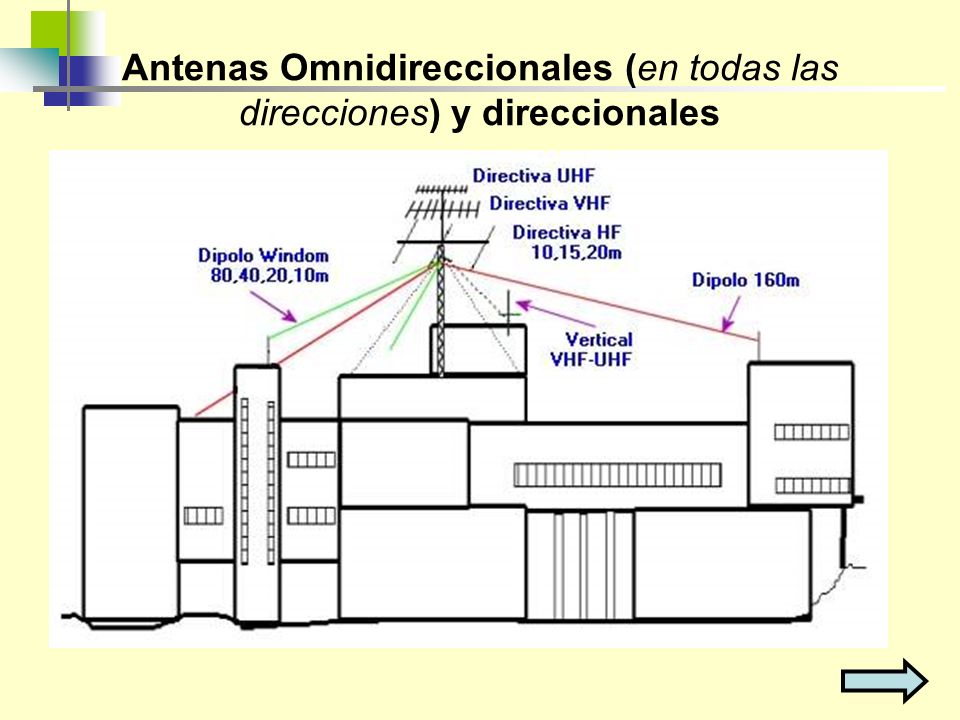

18 Antenas Omnidireccionales (en todas las direcciones) y direccionales

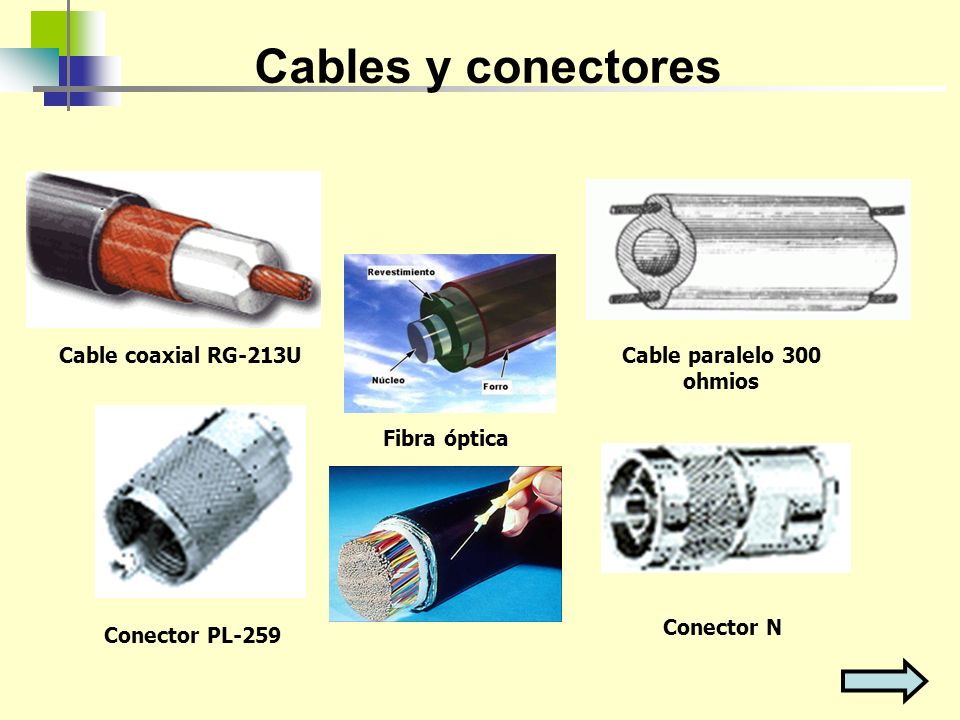

19 Cables y conectores Cable coaxial RG-213U Cable paralelo 300 ohmios
Fibra óptica Conector N Conector PL-259

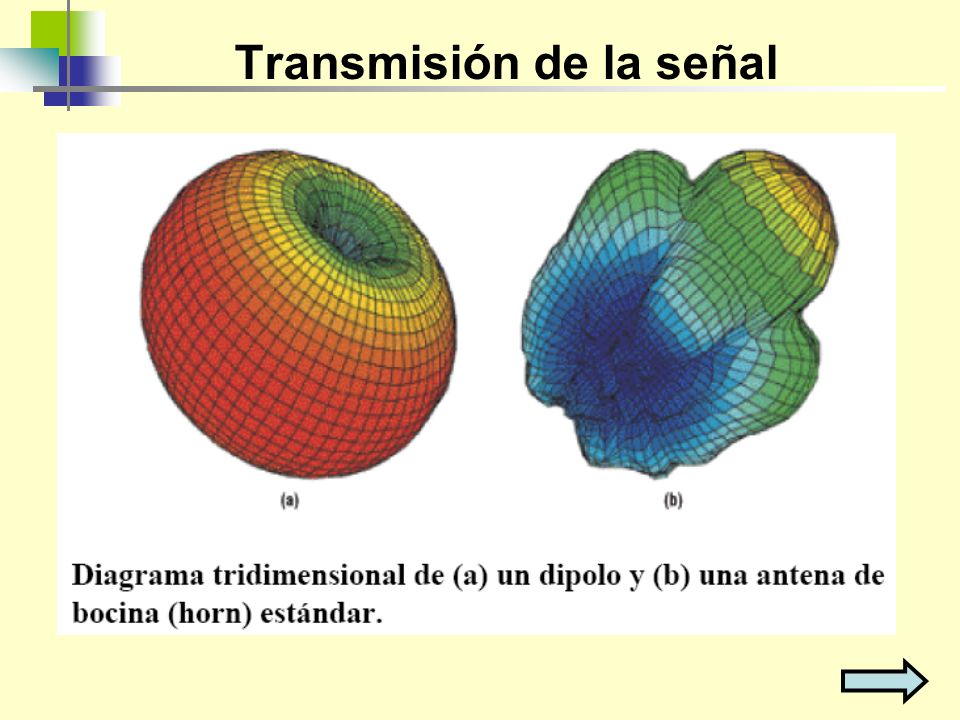

20 Transmisión de la señal

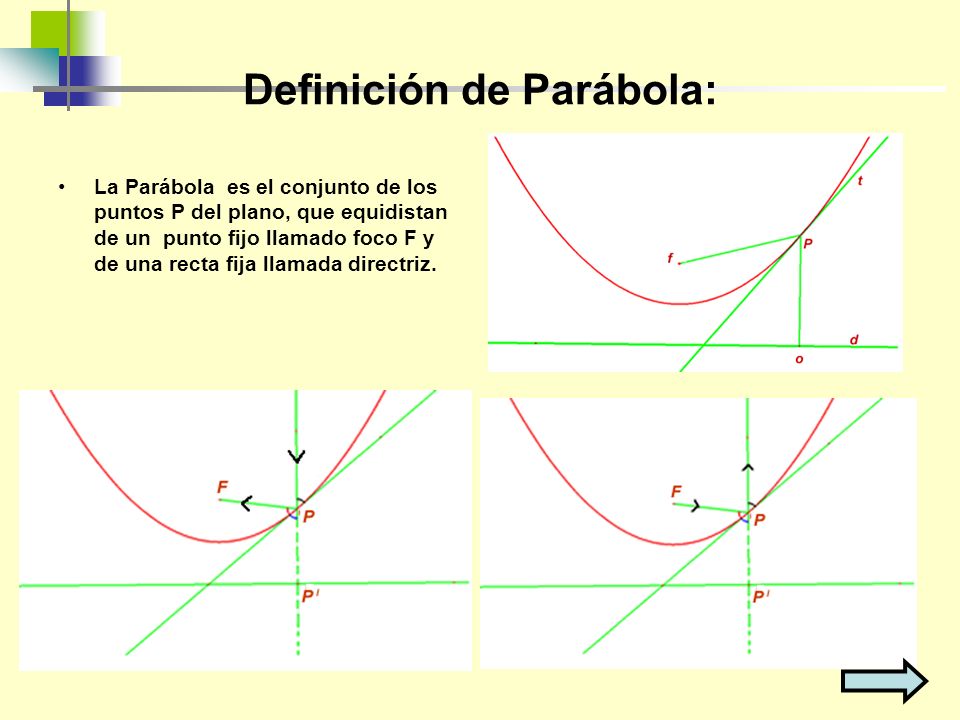

21 Definición de Parábola:
La Parábola  es el conjunto de los puntos P del plano, que equidistan de un  punto fijo llamado foco F y de una recta fija llamada directriz.

22 Construyendo una parábola

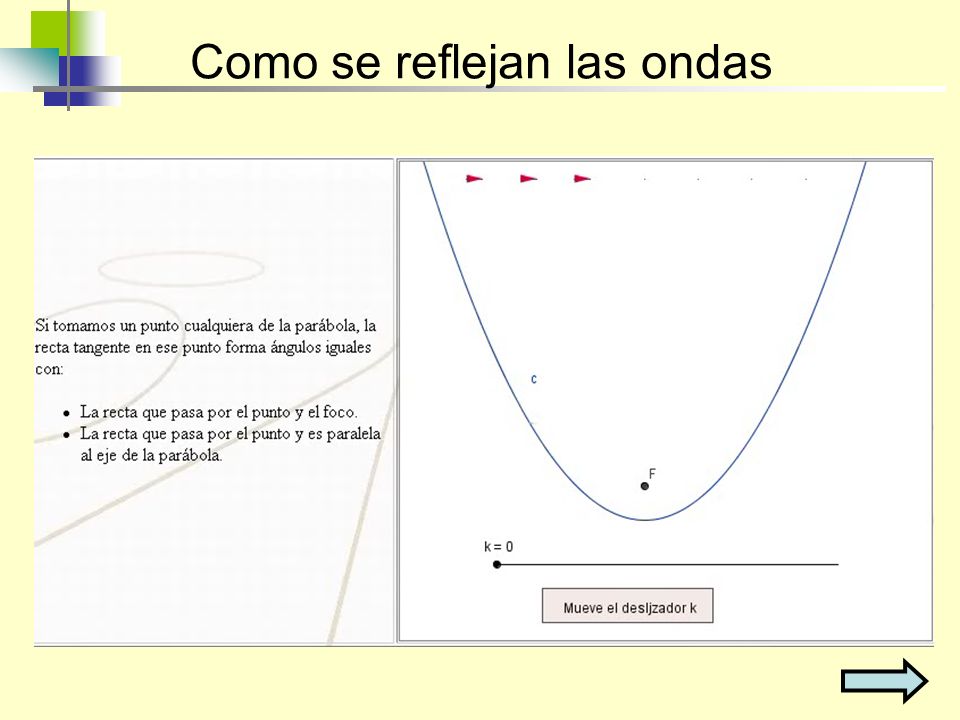

23 Como se reflejan las ondas

24 Antena parabólica Estaría en el foco

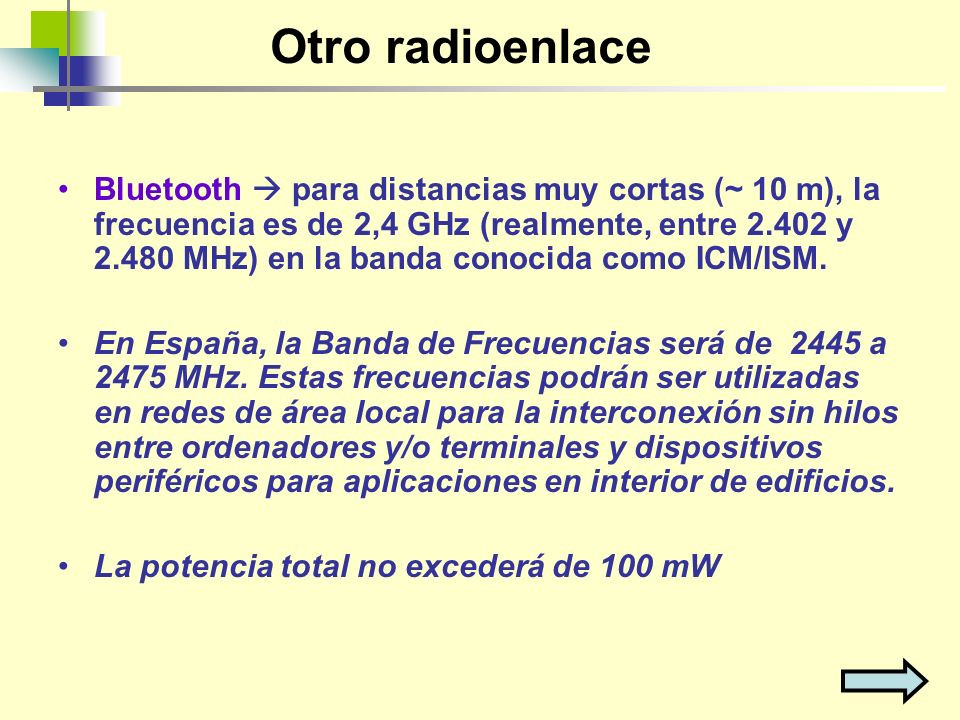

25 Otro radioenlace Bluetooth  para distancias muy cortas (~ 10 m), la frecuencia es de 2,4 GHz (realmente, entre y MHz) en la banda conocida como ICM/ISM. En España, la Banda de Frecuencias será de a 2475 MHz. Estas frecuencias podrán ser utilizadas en redes de área local para la interconexión sin hilos entre ordenadores y/o terminales y dispositivos periféricos para aplicaciones en interior de edificios. La potencia total no excederá de 100 mW

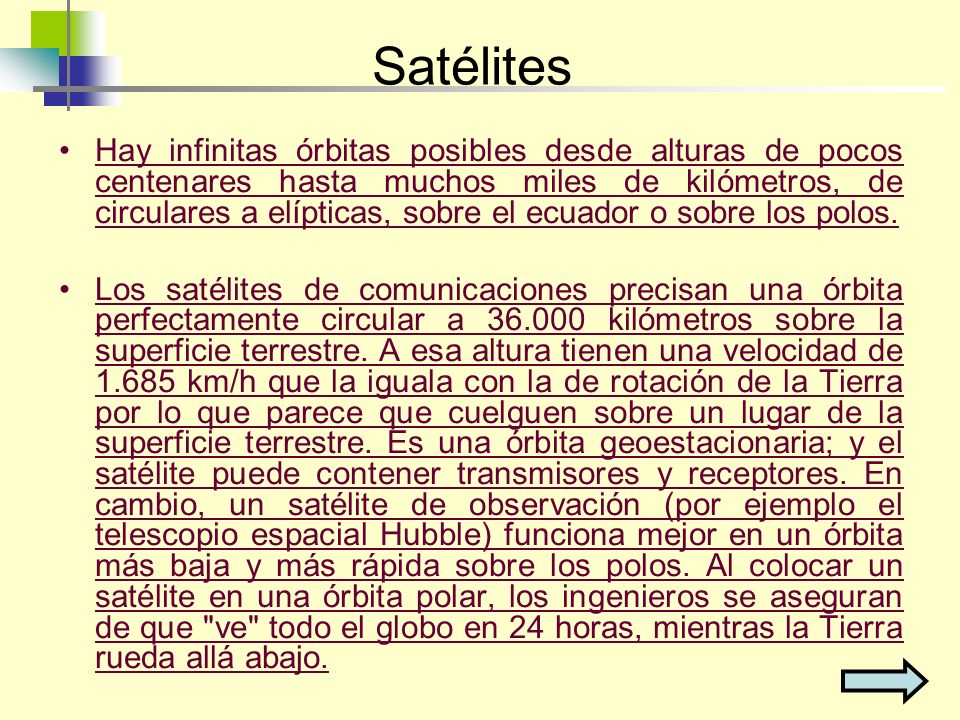

26 Satélites Hay infinitas órbitas posibles desde alturas de pocos centenares hasta muchos miles de kilómetros, de circulares a elípticas, sobre el ecuador o sobre los polos. Los satélites de comunicaciones precisan una órbita perfectamente circular a kilómetros sobre la superficie terrestre. A esa altura tienen una velocidad de km/h que la iguala con la de rotación de la Tierra por lo que parece que cuelguen sobre un lugar de la superficie terrestre. Es una órbita geoestacionaria; y el satélite puede contener transmisores y receptores. En cambio, un satélite de observación (por ejemplo el telescopio espacial Hubble) funciona mejor en un órbita más baja y más rápida sobre los polos. Al colocar un satélite en una órbita polar, los ingenieros se aseguran de que "ve" todo el globo en 24 horas, mientras la Tierra rueda allá abajo.

27 CLASIFICACION DE LOS SISTEMAS MOVILES SATELITALES:
GEO: Geostationary Earth Orbit MEO: Medium Earth Orbit LEO: Low Earth Orbit HEO: Highly Elliptical Orbit

28

29 Constelación de satélites ICO

30

31

32 Comparación

33 GPS El Global Positioning System (GPS) o Sistema de Posicionamiento Global (más conocido con las siglas GPS; su nombre más correcto es NAVSTAR GPS) es un Sistema Global de Navegación por Satélite (GNSS) el cual permite determinar en todo el mundo la posición de un objeto, una persona, un vehículo o una nave, con una precisión hasta de centímetros usando GPS diferencial, aunque lo habitual son unos pocos metros. El sistema fue desarrollado e instalado, y actualmente es operado, por el Departamento de Defensa de los Estados Unidos. El GPS funciona mediante una red de 24 satélites (21 operativos y 3 de respaldo) en órbita sobre el globo a km con trayectorias sincronizadas para cubrir toda la superficie de la tierra. Por "triangulación" calcula la posición en que éste se encuentra.

34 Satélite NAVSTAR GPS

35 Los teléfonos celulares son duales.
Telefonía Móvil En un radio simple, ambos transmisores utilizan la misma frecuencia. Sólo uno puede hablar al tiempo En un radio dual, los dos transmisores utilizan diferentes frecuencias, así que dos personas pueden hablar al mismo tiempo. Los teléfonos celulares son duales.

36 Típica torre de transmisión de telefonía celular
He aquí como funciona. Se puede dividir un área (como una ciudad) en células. Cada célula es típicamente de un tamaño de 10 millas cuadradas (unos 26Km2). Las células se imaginan como unos hexágonos en un campo hexagonal grande, como este. (Realmente círculos superpuestos).

37 Generaciones 1ª Generación. En 1979, se dio en los países asiáticos el nacimiento de la primera generación de celulares, con tecnología analógica que utiliza ondas de radio para transmitir una comunicación: la voz se transmite sin ningún tipo de codificación. Los móviles eran muy pesados y de gran tamaño, debido a que tenían que realizar una emisión de gran potencia para poder lograr una comunicación sin cortes ni interferencias. Los enlaces tenía una velocidad de 2400 baudios, y la seguridad era muy baja o no existía. La tecnología predominante en esta generación fue la AMPS (Advanced Mobile Phone System) 2ª Generación. En 1990 cuando se consolidaron las Computadoras personales y las redes informáticas, surgió en Europa la Segunda Generación de Celulares. La diferencia primordial con la anterior es que se utiliza Tecnología Digital, los protocolos de comunicación son mucho más sofisticados como GSM (Global System for Mobile communication), IS – 136 (TIA/EIA 136 O ANSI 136) y CDMA (Collision Detection Multiple Access) y por último PDC (Personal Digital Comunication), entre otros. La velocidad en ésta es mucho más alta para la voz, aunque se tenía problemas en los datos, ya que se incorporaron servicios como FAX, SMS, así como los servios de WAP (Wireless Access Protocol). Esto último se debió a que el uso de Internet crecía de manera progresiva. WAP es lento y pesado, cosa que se fue mejorando al punto de que se pudo desarrollar aplicaciones para los equipos 2G, por ejemplo las descargas JAVA2ME. Una de las bondades de esta tecnología es el cifrado de datos y voz para que ésta sólo fuese descifrado por el celular receptor de destino.

38 2'5ª Generación. Dado que la tecnología de 2G fue incrementada, se puede incluir dentro de la 2.5 en la cual se incluyen nuevos servicios como EMS y MMS, pero con muchas diferencias: EMS es el servicio de mensajería mejorado, permite la inclusión de melodías e iconos dentro del mensaje a diferencia de SMS que sólo era texto, MMS (Sistema de Mensajería Multimedia) que tiene como base a EMS ya con los servicios adicionales, incluye el servicio de envío de canciones, imágenes y videos. A diferencia de la tecnología SMS EMS que tiene un límite en el texto de 160 caracteres, en MMS es ilimitado. GPRS y IP-GPRS, que es un servicio para enviar y recibir "paquetes" de datos a altas velocidades debido a que se subdividen y comprimen y son enviados a intervalos regulares: “conmutación de paquetes”. La conexión se usa al momento de utilizar el canal, por ello la facturación es por tamaño de datos. 3ª Generación. En 2001 se lanza en Japón la 3G de celulares, los cuales están basados en los UMTS (servicios General de Telecomunicaciones Móviles). En este caso se dio uno de los pasos finales en lo que es la telefonía móvil y la Informática. Ya se habla de 3´5 G.

39 1G 1979 2G 1990 3G 2001 Román Jesús Reyes Barroso
Telefonía celular analógica sólo para voz Telefonía celular digital Techcnology GSM (Global System for Mobile Communications) Convergencia de voz y datos, acceso inalámbrico a Internet. Convergencia de voz y datos Protocolo de alta velocidad de información Servicios auxiliares: datos, fax y SMS (Short Message Service) Aplicaciones audio MP3, vídeos en movimiento, videoconferencias en tiempo real y acceso rápido a Internet. Ericsson Hotline 450 Combi Román Jesús Reyes Barroso
