1 Redes de comunicaciones Dispositivos y medios
Módulo 2: Tecnologías y Redes para Comunicaciones Tema 2: Redes de comunicaciones Capítulo 8: Dispositivos y medios Presentación de los docentes Expectativas de los asistentes

2 Docentes Diego Armando Londoño Tobón Ingeniero Electrónico-Especialista en Telemática Ingeniero de Telecomunicaciones de la oficina de Planeación de la U. de A. Juan Carlos González Pérez Ingeniero de Sistemas-Especialista en Telemática Jefe de la Sección de Apoyo y Desarrollo Informático de la Facultad de Ingeniería-U. de A. Programación de las 3 jornadas: El computador Los sistema de comunicación Diseño de redes

3 REDES DE DATOS: MEDIOS DE TRANSMISIÓN
Existen dos tipos de medios o canales para transmitir la información en las redes de datos: medios que interconectan físicamente los dispositivos (comúnmente llamados medios guiados) y medios que difunden la señal en el aire para que la transmisión lo atraviese y sea captada por el dispositivo que está interesado en ella. Estos medios son llamados No guiados

4 REDES DE DATOS: MEDIOS DE TRANSMISIÓN
Coaxial Par trenzado Fibra óptica GUIADOS 4

5 REDES DE DATOS: MEDIOS DE TRANSMISIÓN
Entre los medios guiados mas comunes en la actualidad, encontramos: Cable Coaxial: Ya en desuso en las redes de datos pero muy común en las redes de televisión, es un de cable de cobre que transmite impulsos eléctricos, cubierto por una malla que lo aísla de los campos electromagnéticos.

6 REDES DE DATOS: MEDIOS DE TRANSMISIÓN
Par trenzado: Es el tipo de cable más utilizado en la actualidad en las redes LAN. Consiste de 8 hilos de cobre, trenzados de a dos y cubiertos por una chaqueta plástica. Pueden transmitir hasta 10 Gigabits por segundo. Entre los cables de par trenzado más comunes se encuentran el UTP, STP y FTP (estos dos últimos con una cobertura metálica adicional para evitar interferencias electromagnéticas)

7 REDES DE DATOS: MEDIOS DE TRANSMISIÓN
Fibra Óptica: A diferencia del cable de cobre (coaxial y par trenzado) transmite haces de luz por medio de delgadas líneas de vidrio protegidas por coberturas que evitan su destrucción y/o deterioro. Utilizado para transmitir datos a grandes distancias

8 REDES DE DATOS: MEDIOS DE TRANSMISIÓN
Radio enlaces de VHF y UHF Microondas Satélite WiFi Infrarrojo Bluethooth Celular NO GUIADOS 8

9 MEDIOS NO GUIADOS No utilizan conexiones físicas entre el emisor y el receptor para transmitir información. Son muy útiles en espacios donde no puede existir un medio cableado ó es necesario facilitar la movilidad Para la transmisión utilizan las ondas electromagnéticas.

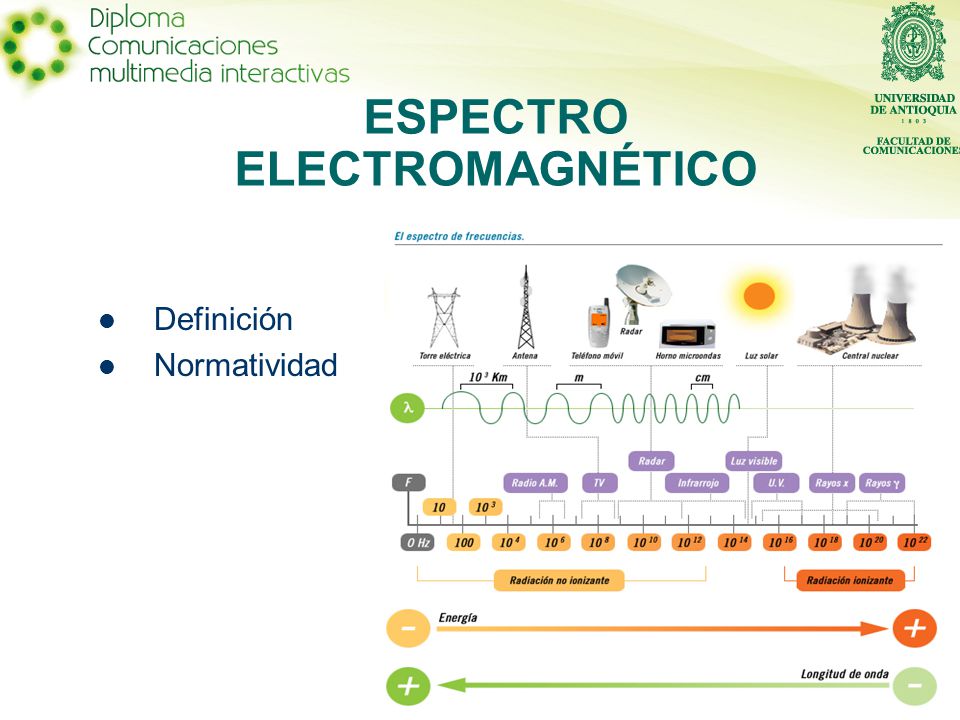

10 ESPECTRO ELECTROMAGNÉTICO
Definición Normatividad 10

11 ESPECTRO ELECTRÓMAGNÉTICO
Es el rango de frecuencias en el cual viajan las ondas electromagnéticas (colores, rayos X, radio, televisión, rayos ultravioleta, microondas, luz solar, etc) Los rangos que permiten la transmisión de información están regulados por el ministerio de comunicaciones

12 REDES DE DATOS: MEDIOS NO GUIADOS
Radio enlaces de VHF, UHF y Satélite: permiten transmitir información a grandes distancias Microondas: Permite transmitir información entre antenas que puedan “verse” entre si. WiFi: Permite transmitir información entre equipos a corta distancia (aprox mts) Bluethooth: Permite transmitir información entre equipos a muy corta distancia (aprox 10 mts) 12

13 REDES DE DATOS: TRANSMISIÓN VIA CELULAR
GENERACIONES: 1G: CDPD. Tecnología analógica. 2G: GSM (datos a 9.6 kbit/s. Permite SMS) 2.5G: GSM+GPRS (permite SMS,WAP a 40 kbit/s) 3G: UMTS (Internet, , Mensajería instantánea a 2Mbit/s) 3.5G: HSDPA. Velocidades hasta 14,4 Mbps 3.9G: en desarrollo. Velocidades hasta 100Mbps usando la infraestructura actual 4G: en desarrollo. Velocidades hasta 1Gbps invirtiendo en nuevas redes 13

14 REDES DE DATOS: EQUIPOS DE CONECTIVIDAD
Modem Concentrador, repetidor o hub Conmutador o switche Enrutadores o routers Access Points CableModem ADSL 14

15 REDES DE DATOS: EQUIPOS DE CONECTIVIDAD

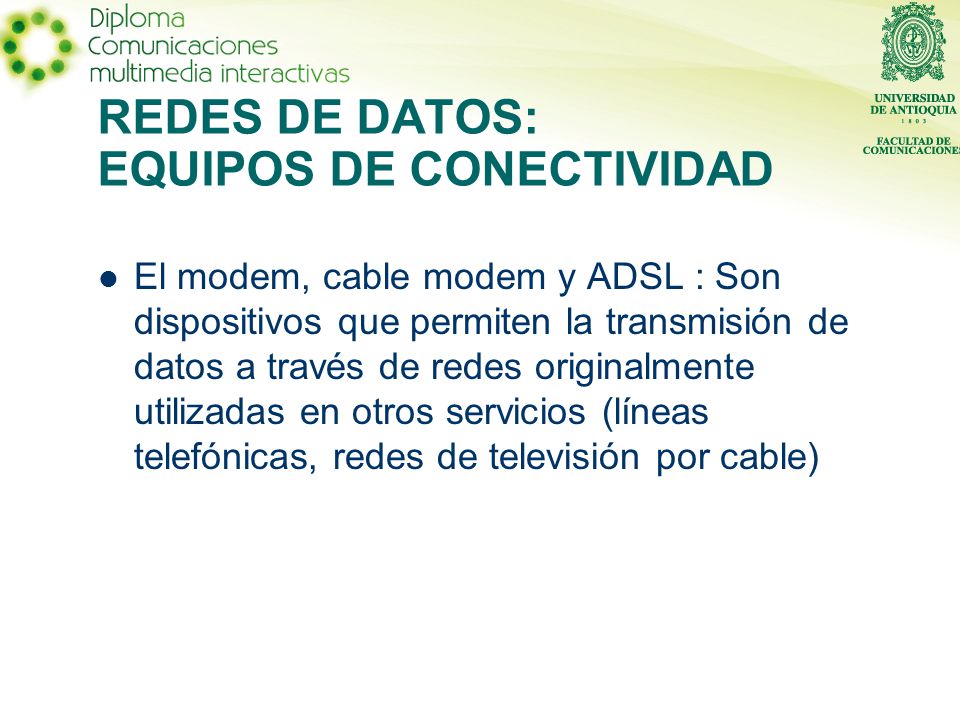

El modem, cable modem y ADSL : Son dispositivos que permiten la transmisión de datos a través de redes originalmente utilizadas en otros servicios (líneas telefónicas, redes de televisión por cable)

16 REDES DE DATOS: EQUIPOS DE CONECTIVIDAD
El concentrador (Hub): Permite conectar varios equipos a una red, ya en desuso por sus limitaciones técnicas El Switche: Permite conectar varios equipos a una red, actualmente usado Access Point: Permite conectar varios equipos a una red inalámbrica Enrutadores: Permite interconectar varias redes
