Operaciones Básicas. PAINEL DE INSTRUMENTOS Painel de Instrumentos.

Presentaciones similares


Presentación del tema: "Operaciones Básicas. PAINEL DE INSTRUMENTOS Painel de Instrumentos."— Transcripción de la presentación:

1 Operaciones Básicas

2 PAINEL DE INSTRUMENTOS

3 Painel de Instrumentos

4 Características Ergonomía: Cumple con normas internacionales de accesibilidad; Moldado en Fibra de Vidrio, combinada con placas plásticas que imitan Titanio; Teclas de accionamiento eléctrico, sin presencia de válvulas neumáticas; Todas las superficies san opacas evitando la reflexión de luces exteriores; Componentes del Chasis centralizados e componentes da carrocería ubicados lateralmente.

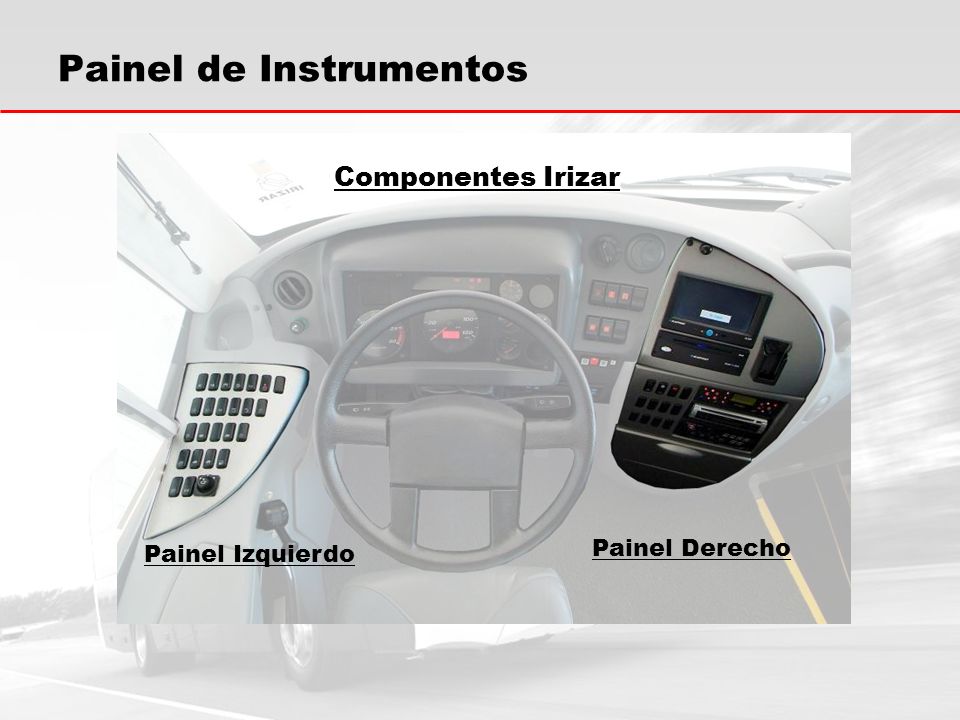

5 Painel de Instrumentos Componentes Irizar Painel Izquierdo Painel Derecho

6 Painel de Instrumentos Componentes Chasis Painel Central

7 Painel de Instrumentos Accionamiento de faros Neblina, delantero y trasero Traba neumática de maleteros y iluminación PAINEL IZQUIERDO Antivaho de retrovisores

8 Painel de Instrumentos Accionamiento de neveras delantera y del salón Bloqueo de llamada Sonora para Parada PAINEL IZQUIERDO Mando de Retrovisores

9 Painel de Instrumentos Apertura de puerta. Solo es posible con freno de mano accionado, bus parado!!! Apertura de Ventana de conductor. Nunca manejar con el vidrio abierto!!! Ventilación (conductor / Guía) – Trabaja solamente con A/C en uso!!! PAINEL IZQUIERDO

10 Painel de Instrumentos Alimentación del itinerario. PAINEL IZQUIERDO Selección del tipo de Bocina, neumática o eléctrica.

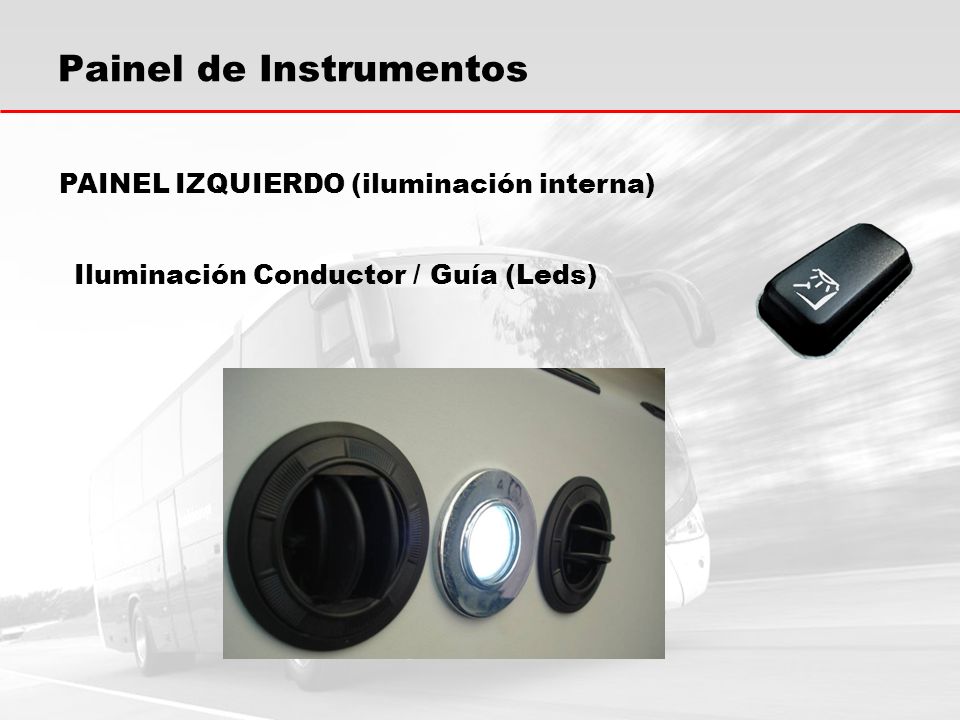

11 Painel de Instrumentos Iluminación Conductor / Guía (Leds) PAINEL IZQUIERDO (iluminación interna)

12 Painel de Instrumentos Iluminación del Salón – tecla con 2 posiciones: Luz de penumbra y Luz de embarque PAINEL IZQUIERDO (iluminación interna) Penumbra Embarque

13 Painel de Instrumentos PAINEL IZQUIERDO (Iluminación interna) Luces de Lectura – tecla con 2 posiciones: Habilita el accionamiento por el pasajero o acciona todas las luces.

14 Painel de Instrumentos PAINEL IZQUIERDA (Iluminación interna)

15 Painel de Instrumentos PAINEL DERECHO Piloto de indicación de puerta abierta Piloto de indicación de maleteros destrabados Piloto de indicación de alternador auxiliar

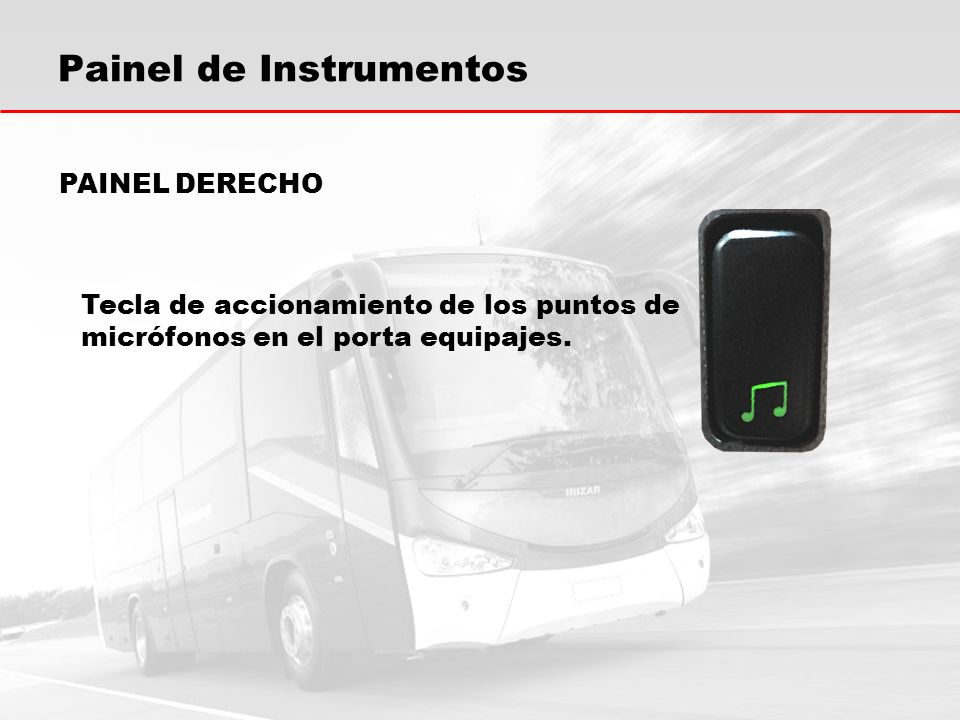

16 Painel de Instrumentos PAINEL DERECHO Tecla de accionamiento de los puntos de micrófonos en el porta equipajes.

17 PROCEDIMENTOS

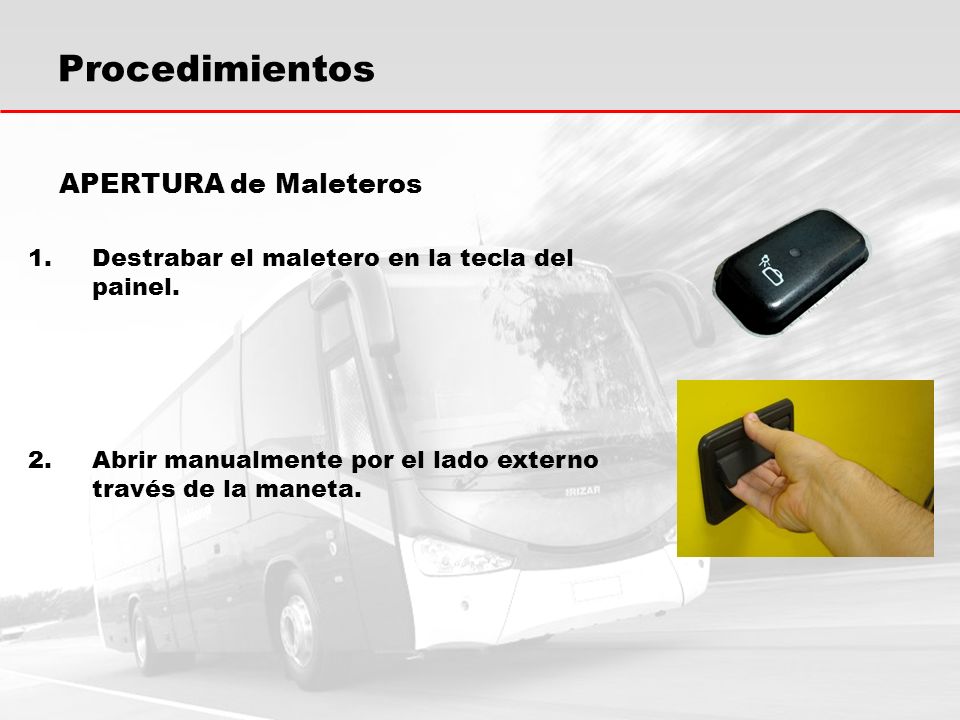

18 Procedimientos APERTURA de Maleteros 1.Destrabar el maletero en la tecla del painel. 2.Abrir manualmente por el lado externo través de la maneta.

19 Procedimientos CERRAMIENTO del Maletero 1.Encostar la tapa junto al painel lateral e aplicar esfuerzo en los cantos de la tapa hasta oír el segundo click. 2.Accionar la tecla para trabar en el painel X

20 Procedimientos (ATENCIÓN) APERTURA Y CERRAMIENTO de Maleteros 1.Solo será posible trabar las tapas través del painel se las tapas fueran trabadas través de las llaves. 2.Maleteros con cerramiento deficiente, sin el 2º click, generan entrada de polvo y aguar durante la utilización del vehículo. 3.Apenas tapas de maleteros poseen el recurso de trabas neumáticas. 4.En caso de falta de presión en el sistema neumático, el maletero puede ser abierto solamente través de la llave.

21 Procedimientos REABASTECIMENTO DE ÁGUA DEL BAÑO 1.Reabastecimiento es hecho directamente en el tanque de aguar limpia (Blanco).

22 REABASTECIMIENTO DE AGUA DEL BAÑO 1.Antes de reabastecer, verifique se el tanque azul (agua sucia) está vacío. 2.No es necesario el empleo de diluentes en el tanque de agua sucia, como cuaternario de amonio. 3.El baño debe ser reabastecido con agua limpia y potable siempre. Procedimientos (ATENCIÓN)

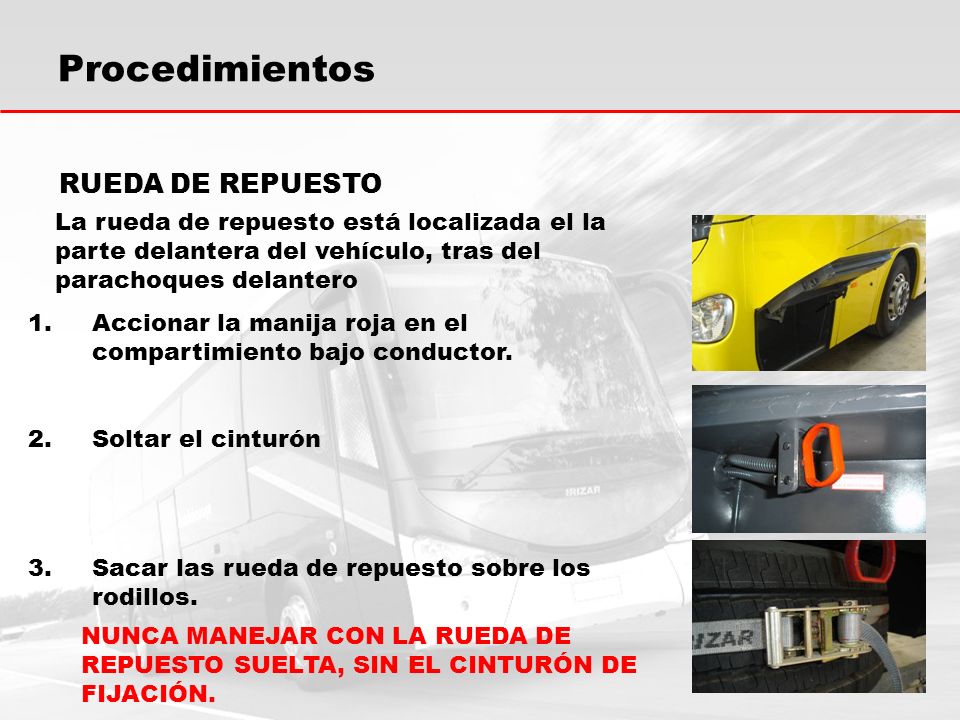

23 Procedimientos RUEDA DE REPUESTO 1.Accionar la manija roja en el compartimiento bajo conductor. 2.Soltar el cinturón 3.Sacar las rueda de repuesto sobre los rodillos. La rueda de repuesto está localizada el la parte delantera del vehículo, tras del parachoques delantero NUNCA MANEJAR CON LA RUEDA DE REPUESTO SUELTA, SIN EL CINTURÓN DE FIJACIÓN.

24 Procedimientos APERTURA Y CERRAMIENTO DE PUERTAS 1.Apertura debe ser realizada través de llave externa. Pulsos de cerramiento o apertura san siempre para el mismo lado. EXTERNAMENTE INTERNAMENTE 1.Apertura interna es hecha través de la tecla que debe ser pulsada y NO presionada.

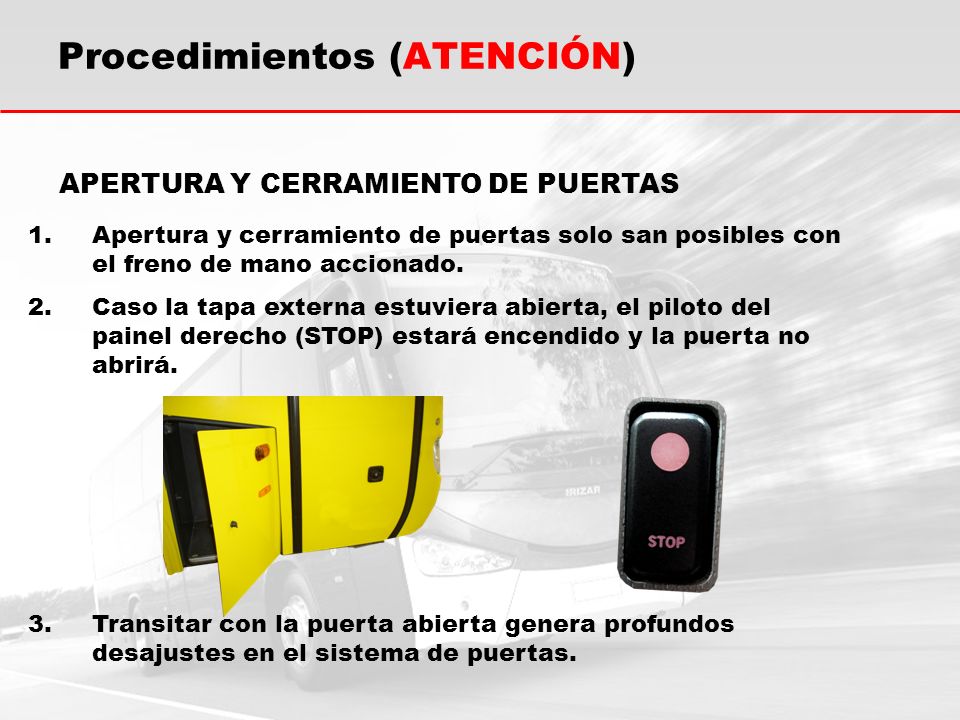

25 Procedimientos (ATENCIÓN) 1.Apertura y cerramiento de puertas solo san posibles con el freno de mano accionado. 2.Caso la tapa externa estuviera abierta, el piloto del painel derecho (STOP) estará encendido y la puerta no abrirá. 3.Transitar con la puerta abierta genera profundos desajustes en el sistema de puertas. APERTURA Y CERRAMIENTO DE PUERTAS

26 Objetivo: impedir la apertura de la puerta en caso de falta de presión en el sistema neumático. CIERRE CENTRALIZADO 1.Cerrar la puerta externamente con la llave del chasis desligada. 2.En el compartimiento al lado de la puerta, accionar la tecla indicada. EL CIERRE CENTRALIZADO ABRE AUTOMATICAMENTE CUANDO SE SOLICITA APERTURA EXTERNA, TRAVÉS DE LLAVE O MANDO A DISTANCIA Procedimientos (ATENCIÓN)

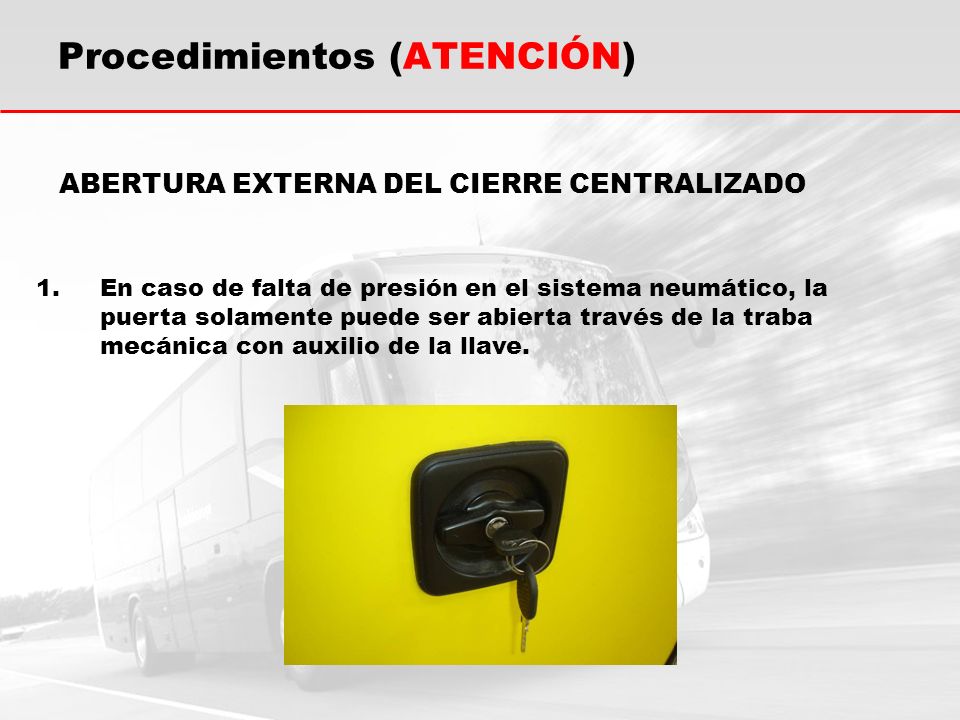

27 ABERTURA EXTERNA DEL CIERRE CENTRALIZADO 1.En caso de falta de presión en el sistema neumático, la puerta solamente puede ser abierta través de la traba mecánica con auxilio de la llave.

28 ABERTURA DE EMERGENCIA INTERNA DE LA PUERTA 1.Presionar a válvula de emergencia al lado de la puerta. 2.Empujar la puerta para fuera manualemente. Procedimientos (ATENCIÓN)

29 ANOMALÍAS EN SISTEMA DE PUERTAS 1.Ruido excesivo al manejar; 2.No cierra adecuadamente generando entrada de de agua, polvo o aire – problemas de sellado; 3.Presenta dificultades para cerrar o abrir; 4.Tarda excesivamente a cerrar o abrir; 5.Abre o cierra apenas con auxilio de terceros. AVISAR IMEDIATAMENTE EL RESPONSABLE POR MANTENIMIENTO CASO TENGAS ALGÚN DE LOS PROBLEMAS ARRIBA. Procedimientos (ATENCIÓN)

30 Procedimientos REMOLQUE DEL VEHÍCULO El remolque debe ser hecho través de la tomada de remolque delantera, utilizando la pieza que acompaña el vehículo en la caja de herramientas.

31 REMOLQUE DEL VEHÍCULO Nunca GUINCHAR el vehículo apoyando las lanzas bajo de la rueda de repuesto. X Procedimientos (ATENCIÓN)

32 APERTURA DE EMERGENCIA DE VENTANAS DE TECHO Procedimientos (ATENCIÓN)

33 Climatizador Painel del Climatizador 1.ON / OFF y modo automático (climatizador) 2.Velocidades de evaporadores 3.Recirculación de Aire (trampillas) 4.ECO – Desconecta el compresor del sistema 5.Visualiza las temperaturas interna e externa 6.Deshumidificador de vidrios laterales 7.Reduce la temperatura del climatizador 8.Aumenta la temperatura do climatizador

34 Dudas Frecuentes Sobre el A/C ¿Cual es temperatura de conforto para pasajeros? 22º hasta 23ºC (Brasil) ¿Es necesario desligar el A/C antes del motor del vehículo? No ¿Cuándo es necesario accionar la recirculación? En la presencia de olores, humos y otros. Climatizador

35 Antivaho Painel del Antivaho Aumento de la temperatura de desempañamiento. 2.Disminuición de la temperatura del desempañador 3.Velocidad del Ventilador 4.Dirección del flujo del aire 5.Recirculación del aire del conductor 6.Indicador de temperatura del aire 7.Indicador de velocidad del ventilador 8.Indicador del sentido de flujo de aire 9.Indicador de recirculación del aire

36 Instalaciones Especiales 1.Tecla instalada en la puerta divisoria el vehículo. Sirve para alertar el conductor para sobre alguna necesidad que haya por el PMR. 2.Piloto de enciende junto con el señal sonoro. Tecla para Personas con Movilidad Reducida (PMR-Brasil)

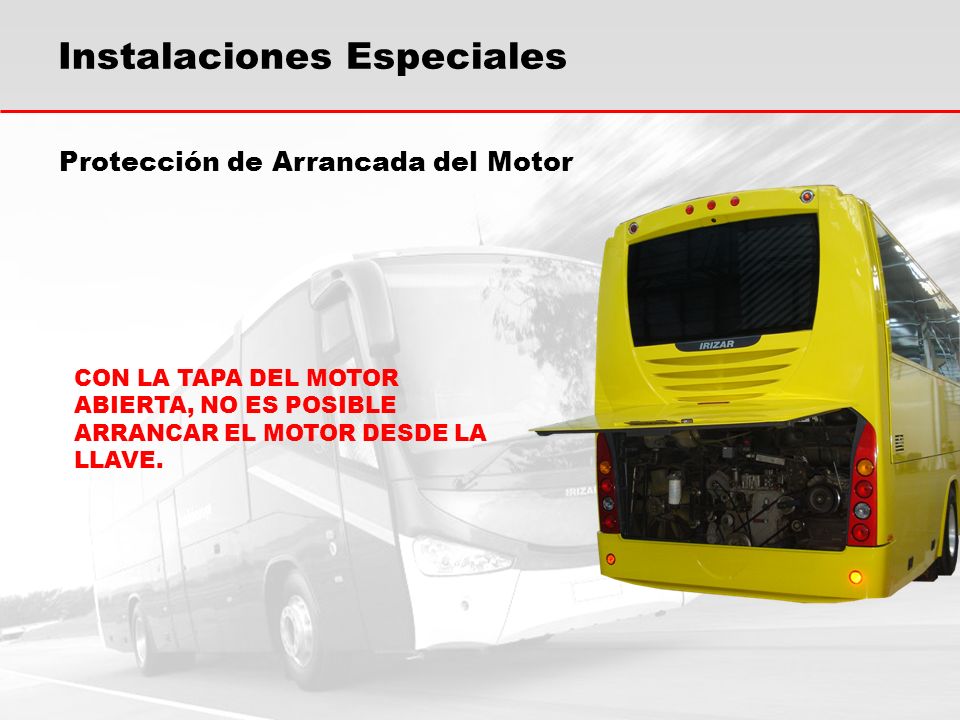

37 Protección de Arrancada del Motor CON LA TAPA DEL MOTOR ABIERTA, NO ES POSIBLE ARRANCAR EL MOTOR DESDE LA LLAVE. Instalaciones Especiales
