3º E.S.O. Electricidad U.1 La carga eléctrica A.15 Conexión de bombillas en paralelo.

Presentaciones similares


Presentación del tema: "3º E.S.O. Electricidad U.1 La carga eléctrica A.15 Conexión de bombillas en paralelo."— Transcripción de la presentación:

1 3º E.S.O. Electricidad U.1 La carga eléctrica A.15 Conexión de bombillas en paralelo

2 Las cargas que circulan en el circuito pasan por una bombilla o pasan por la otra, pero no por ambas Dos bombillas están conectadas en paralelo a una pila cuando la carga que pasa por una NO pasa por la otra + - B1B1 B2B2

3 B2B2 ¿Qué ocurre cuando desenroscamos una bombilla? + - B1B1 B2B2 B1B1 Explicación Pulsa sobre las bombillas para comprobar lo que ocurre al enroscarlas y desenroscarlas Cuando se desenrosca una bombilla deja de pasar carga eléctrica por esa bombilla. Por lo tanto, deja de brillar. Pero por la otra bombilla siguen pasando cargas eléctricas, pues sigue existiendo un circuito cerrado en el que está esa bombilla.

4 + - ¿Cuál sería el efecto de un interruptor colocado en este cable? ¿Dónde colocamos un interruptor que sirva para apagar/encender una bombilla?

5 Pulsa sobre el interruptor para comprobar lo que ocurre al abrirlo o cerrarlo B2B2 B1B1 + - Veamos lo que ocurre cuando el interruptor se coloca en la posición indicada conclusiones El interruptor afecta en esa posición a las dos bombillas. El interruptor desconecta la pila de las dos bombillas, por lo que apaga o enciende a ambas bombillas a la vez.

6 B2B2 B1B1 + - Veamos lo que ocurre cuando el interruptor se coloca en la posición indicada conclusiones El interruptor afecta sólo a la bombilla B 1. Las cargas siguen circulando por la otra bombilla, por lo que ésta seguirá brillando. Es posible que una bombilla funcione mientras que otras estén sin funcionar. Pulsa sobre el interruptor para comprobar lo que ocurre al abrirlo o cerrarlo

7 B2B2 B1B1 + - Veamos lo que ocurre cuando el interruptor se coloca en la posición indicada conclusiones El interruptor afecta sólo a la bombilla B 2. Las cargas siguen circulando por la otra bombilla, por lo que ésta seguirá brillando. Es posible que una bombilla funcione mientras que otras estén sin funcionar. Pulsa sobre el interruptor para comprobar lo que ocurre al abrirlo o cerrarlo

8 B2B2 B1B1 + - Observa el efecto conjunto de los tres interruptores conclusiones En las bombillas conectadas en paralelo pueden colocarse interruptores generales (actúan sobre todas las bombillas) y pueden colocarse interruptores individuales.

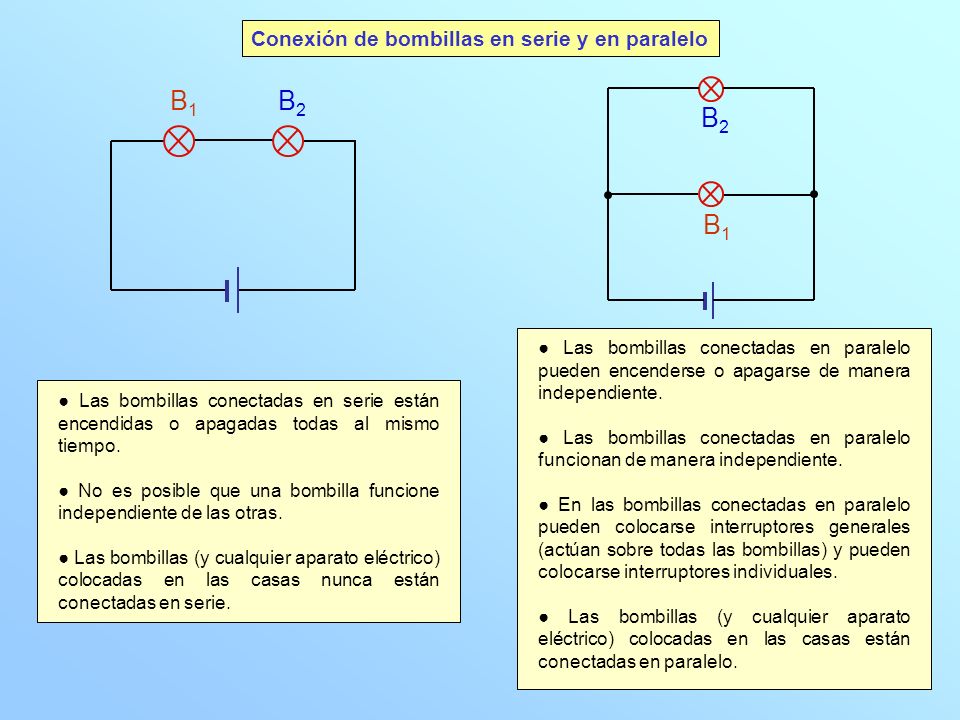

9 Conexión de bombillas en serie y en paralelo Las bombillas conectadas en serie están encendidas o apagadas todas al mismo tiempo. No es posible que una bombilla funcione independiente de las otras. Las bombillas (y cualquier aparato eléctrico) colocadas en las casas nunca están conectadas en serie. Las bombillas conectadas en paralelo pueden encenderse o apagarse de manera independiente. Las bombillas conectadas en paralelo funcionan de manera independiente. En las bombillas conectadas en paralelo pueden colocarse interruptores generales (actúan sobre todas las bombillas) y pueden colocarse interruptores individuales. Las bombillas (y cualquier aparato eléctrico) colocadas en las casas están conectadas en paralelo. B2B2 B1B1 B1B1 B2B2
