1 MOLIENDA Y MOLINOS JOSÉ ANTONIO GONZÁLEZ MORENO

2 INTRODUCCIÓN: Muchos materiales sólidos presentan dimensiones demasiado grandes para su uso, la reducción del tamaño de los sólidos se lleva a cabo para poder separar diversos ingredientes. [1] Muchos materiales sólidos presentan dimensiones demasiado grandes para su uso, la reducción del tamaño de los sólidos se lleva a cabo para poder separar diversos ingredientes. [1] Los términos Trituración y Molienda se usan para denotar la subdivisión de partículas grandes en partículas más pequeñas. [1] Los términos Trituración y Molienda se usan para denotar la subdivisión de partículas grandes en partículas más pequeñas. [1]

3 DEFINICIÓN: [3] MOLIENDA:Operación unitaria por medio de la cual los cuerpos sólidos se reducen mecánicamente a una dimensión deseada. MOLINO:Máquina o instalación para moler, quebrantar, machacar o laminar un cuerpo sólido. MOLINO: Máquina o instalación para moler, quebrantar, machacar o laminar un cuerpo sólido.

4 Métodos Utilizados: Los sólidos se reducen de tamaño mediante diversos métodos: [2] Los sólidos se reducen de tamaño mediante diversos métodos: [2] 1. Compresión o Trituración (sólidos duros). 2. Impacto (tamaños gruesos, medianos o finos). 3. Desgaste o Frotamiento (materiales muy finos). 4. Corte (tamaños definidos).

5 Requerimiento de energía: La energía requerida para la fractura esta en función del tipo de material, tamaño, dureza y otros factores. [2] La energía requerida para la fractura esta en función del tipo de material, tamaño, dureza y otros factores. [2] La magnitud de la fuerza mecánica aplicada, su duración, el tipo de fuerza (compresión, esfuerzo cortante e impacto) y otros factores, afectan la eficiencia y alcance del proceso de reducción de tamaño. [5]La magnitud de la fuerza mecánica aplicada, su duración, el tipo de fuerza (compresión, esfuerzo cortante e impacto) y otros factores, afectan la eficiencia y alcance del proceso de reducción de tamaño. [5] Factores importantes del proceso de reducción de tamaño: cantidad de energía o potencia Consumida, tamaño de las partículas y superficies nuevas formadas. [6] Factores importantes del proceso de reducción de tamaño: cantidad de energía o potencia Consumida, tamaño de las partículas y superficies nuevas formadas. [6]

6 ECUACIONES PARA REQUERIMIENTO DE ENERGÍA: [5]

7 CLASIFICACIÓN DE LA MAQUINARIA: [4] 1) Trituradores de Mandíbulas (quebrantadores): 1) Trituradores de Mandíbulas (quebrantadores): a)Blake b)Giratorio (Dodge) 2) Intermedios o de impacto: a)Rodillos b)Disco c)De Muelas Verticales d)Desintegradores e)De Martillos 3) Molinos Finos (desgaste o frotamiento): a)Centrífugos (Raymond) b)De piedras de molino c)Rodillos d)De Bolas e)Molinos Ultrafinos

8 MOLINOS TRITURADORES MOLINOS TRITURADORES

9 TRITURADORES DE MANDÍBULAS: DE BLAKE

10 TRITURADORES DE MANDIBULAS: GIRATORIO

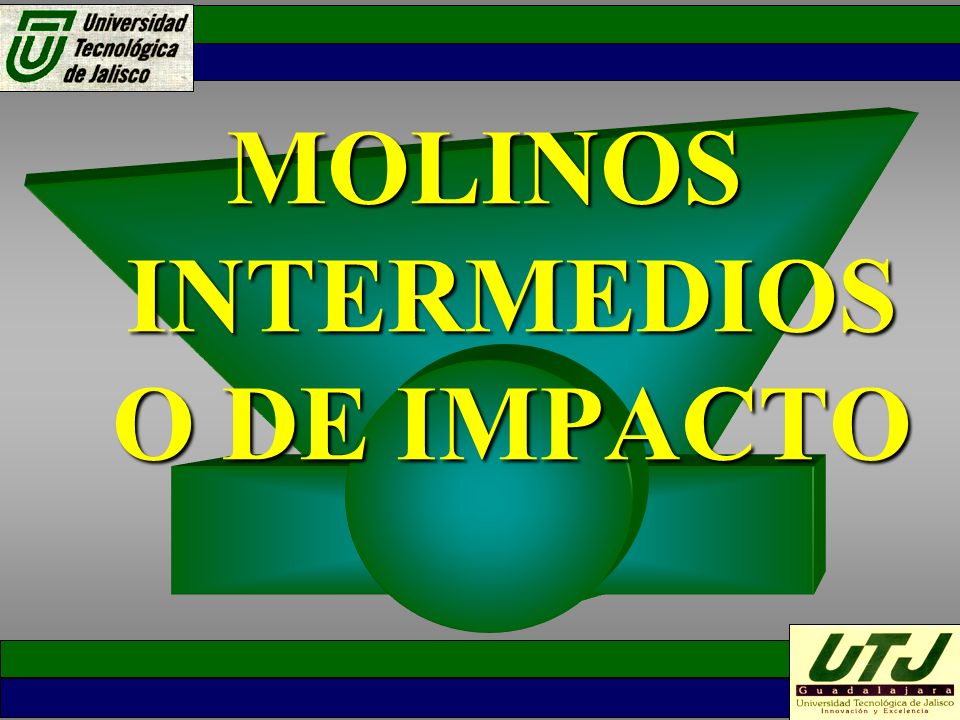

11 MOLINOS INTERMEDIOS O DE IMPACTO MOLINOS INTERMEDIOS O DE IMPACTO

12 TRITURADORES INTERMEDIOS: DE RODILLOS

13 TRITURADORES INTERMEDIOS: DE DISCO SYMONS

14 TRITURADORES INTERMEDIOS: DE MARTILLOS

15 MOLINOS FINOS MOLINOS FINOS

16 MOLINOS FINOS: CENTRÍFUGO DE RAYMOND

17 MOLINOS FINOS: DE MUELAS DE PIEDRA

18 MOLINOS FINOS: DE BOLAS

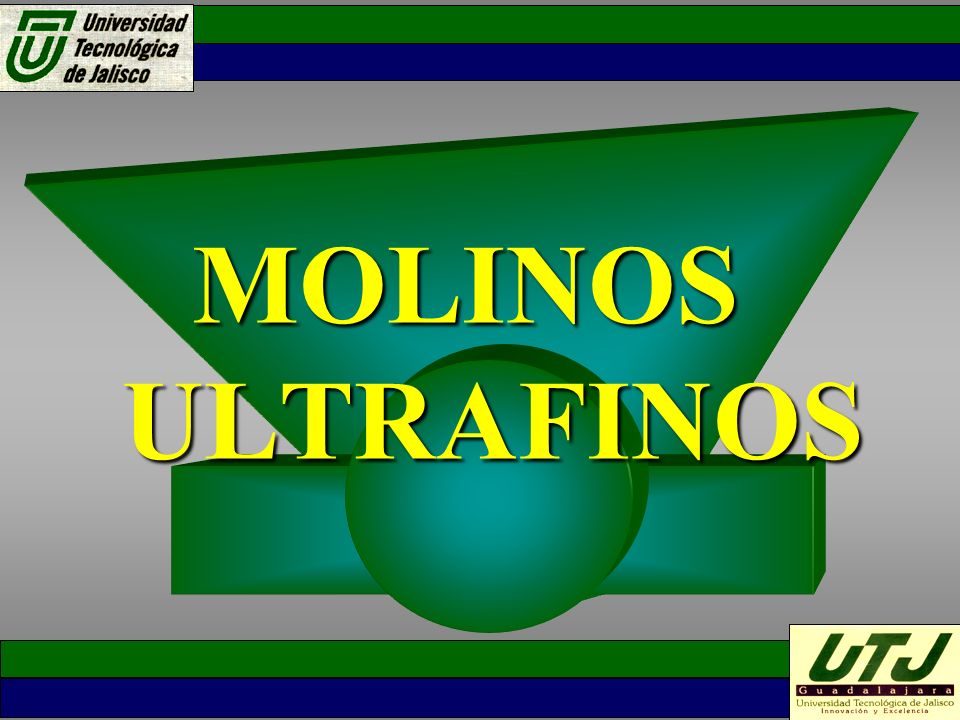

19 MOLINOS ULTRAFINOS MOLINOS ULTRAFINOS

20 MOLINOS ULTRAFINOS: MICRONIZADOR

21 APLICACIONES: [2] 1.INDUSTRIA DE ALIMENTOS: Trigo, Cebada, Papa, Tapioca (Harinas), Semillas de Soja (Aceite y harinas) y Azúcar. 2.INDUSTRIA DE MINERALES Y CEMENTO: Cobre, Níquel, Cobalto, Hierro, Cal, Alúmina y Sílice. 3. INDUSTRIA DEL PAPEL, PINTURAS Y CAUCHO: Piedra Caliza, Mármol, Yeso y Dolomita

22 BIBLIOGRAFIA: [1] Enciclopedia de la ciencia y la técnica. Varela C.M. y Bayón J.M. Editores. (1986). Tomo 6. Editorial Sarpe. [2] Procesos de Transporte y Operaciones Unitarias. Geankoplis, C. J. (1983). 3ª Edición. Ed. CECSA. [3] Diccionario Enciclopédico CICA (1996). Ediciones Trébol. [4] Introducción a la Ingeniería Química. W. L. Badger y J. T. Banchero (1955). Mc Graw Hill. [5] Manual Del Ingeniero Químico. Perry R. H., Green D. W., Maloney J. O. (1964). 6ta Edición (1992). Tomo 2, Secc. 8. Mc Graw Hill. [6] Operaciones básicas de la Ingeniería Química. Brown G.G; Katz D; Foust A; y Schneidewind R. (1955). Ed. Marín S.A.

23 GRACIAS POR SU ATENCIÓN
