Generador de Van Der Graaf Integrantes: López Granados Alejandro Mejía Barrera Julio Cesar.

Presentaciones similares


Presentación del tema: "Generador de Van Der Graaf Integrantes: López Granados Alejandro Mejía Barrera Julio Cesar."— Transcripción de la presentación:

1 Generador de Van Der Graaf Integrantes: López Granados Alejandro Mejía Barrera Julio Cesar

2 Generador de Van Der Graaf Introducción: El generador de Van Der Graaf es un dispositivo que a través de una banda transporta cargas positivas hacia una esfera hueca y crea grandes cantidades de corriente. Cuando se introduce un conductor cargado dentro de otro hueco y se ponen en contacto, toda la carga del primero pasa al segundo, cualquiera que sea la carga inicial del conductor hueco

3 Generador de Van Der Graaf Descripción: El generador tiene seis partes principales: -Esfera metálica hueca -Banda transportadora -Rotor superior -Rotor inferior -Peine ionizador -Peine recolector

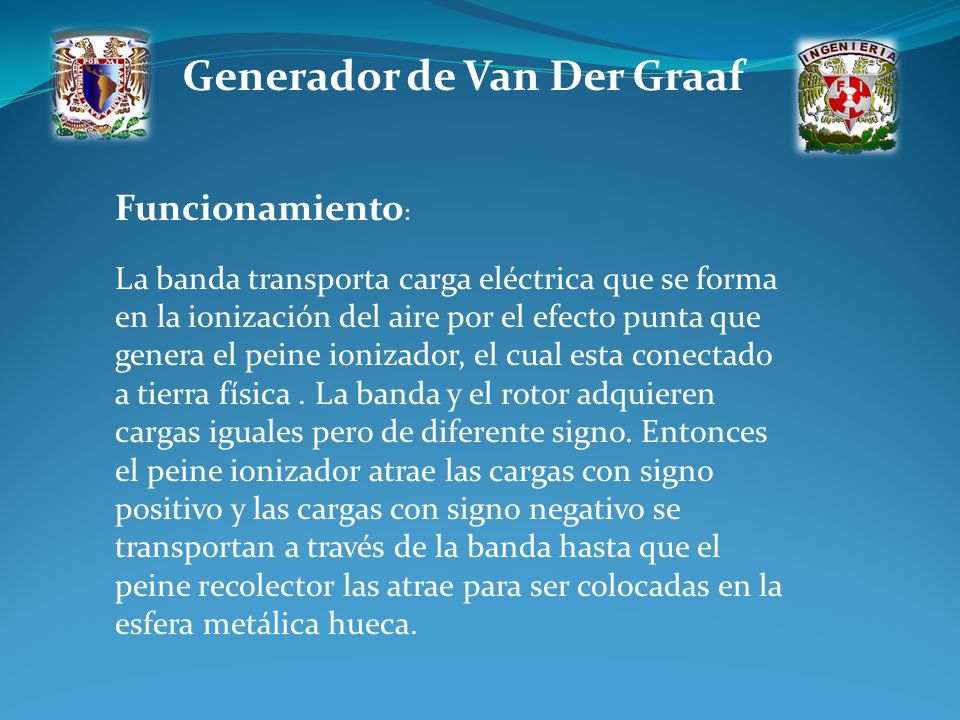

4 Generador de Van Der Graaf Funcionamiento : La banda transporta carga eléctrica que se forma en la ionización del aire por el efecto punta que genera el peine ionizador, el cual esta conectado a tierra física. La banda y el rotor adquieren cargas iguales pero de diferente signo. Entonces el peine ionizador atrae las cargas con signo positivo y las cargas con signo negativo se transportan a través de la banda hasta que el peine recolector las atrae para ser colocadas en la esfera metálica hueca.

5 Generador de Van Der Graaf Desarrollo : Materiales -1 banda de goma -2 cucharones de aluminio(esfera) -1 motor pequeño -piezas de impresoras usadas -1 varilla de impresora (rotor inferior) -1 fusible de plástico (rotor superior) -1 pieza de tubería de pvc -palsti acero -1 tabla de madera -pedazos de acrílico -ángulos para fijación -1 clavo -2 baleros -tornillos y tuercas

6 Generador de Van Der Graaf 1.- A los dos cucharones quitarles los mangos para que queden dos medias esferas, posteriormente a una de ellas hacerle una agujero de 7 cm de diámetro, por donde va a entrar la pieza de pvc. 2.- Ya que se tienen las dos medias esferas, se dejan un poco de lado para pasar a la fijación del motor. A este se le ponen ángulos en los barrenos que ya trae hecho de fabrica y haciendo agujeros a la tabla se fija con tornillos y tuercas. 3.-Cuando ya se tiene el motor fijo a la tabla, se mide y se marca en donde va ir el cubo de acrílico. Se hacen agujeros al acrílico y de igual forma que al motor se le colocan ángulos de fijación y se atornillan a la tabla, antes de que las paredes laterales se fijen a cada una de ellas se les hacen un agujero del tamaño de cada balero y posteriormente se fijan a presión, y se fijan estas paredes.

7 Generador de Van Der Graaf 4.- En el agujero que se le hizo a la mitad de esfera se le mete la pieza de pvc, y en esta se van a hacer dos agujeros que atraviese de lado a lado, y ahí se mete el clavo junto con el fusible para formar el rotor superior. 5.- La pieza que quedo armada en el punto anterior se fija a las paredes del cubo de acrílico sin olvidar meter antes la banda de goma, ajustándola al rotor superior. 6.-Ya que se tiene lo anterior se coloca el rotor inferior pasándolo a través de la banda y de los baleros. 7.- Por ultimo se conecta el peine recolector a la mitad de esfera que nos queda suelta y se fija con plastiacero a la otra mitad de esfera que esta sujeta a el dispositivo.
