TEMA 1 TECTÓNICA DE PLACAS 4º de E.S.O.. CRITERIO DE EVALUACIÓN 1: Conocer el fundamento del empleo de las ondas sísmicas P y S como método fundamental.

Presentaciones similares


Presentación del tema: "TEMA 1 TECTÓNICA DE PLACAS 4º de E.S.O.. CRITERIO DE EVALUACIÓN 1: Conocer el fundamento del empleo de las ondas sísmicas P y S como método fundamental."— Transcripción de la presentación:

1 TEMA 1 TECTÓNICA DE PLACAS 4º de E.S.O.

2 CRITERIO DE EVALUACIÓN 1: Conocer el fundamento del empleo de las ondas sísmicas P y S como método fundamental utilizado para el estudio de la composición y estructura interna de la Tierra. Interpretar diagramas de ondas sísmicas. Pág. 5

3 Tipos de ondas sísmicas

4 Velocidad de propagación de las ondas sísmicas

5

6 ACTIVIDADES Actividades 1, 2 y 3. Actividades 1, 2 y 3. 1): Las ondas S al trasmitirse se encuentran con un medio fluido que no pueden atravesar, se corresponde con el Núcleo externo. 1): Las ondas S al trasmitirse se encuentran con un medio fluido que no pueden atravesar, se corresponde con el Núcleo externo. 2): Discontinuidad superficie que provoca un cambio en la velocidad y trayectoria de la propagación de las ondas P y S. Se corresponde con un límite entre capas de distinta naturaleza. 2): Discontinuidad superficie que provoca un cambio en la velocidad y trayectoria de la propagación de las ondas P y S. Se corresponde con un límite entre capas de distinta naturaleza. Moho : 35 Km. Separa Corteza y Manto. Moho : 35 Km. Separa Corteza y Manto. Gutemberg: 2900 Km, separa Manto y Núcleo. Gutemberg: 2900 Km, separa Manto y Núcleo. 3): Fundido: Núcleo externo. 3): Fundido: Núcleo externo. Semifundido: Astenosfera

7 Velocidad de propagación de las ondas sísmicas Actividad nº 4 Actividad nº 4 Los factores que determinan la velocidad de las ondas sísmicas son: Los factores que determinan la velocidad de las ondas sísmicas son: La densidad: Las ondas S y P se propagan a mayor velocidad cuanto mayor sea la densidad de los materiales. La densidad: Las ondas S y P se propagan a mayor velocidad cuanto mayor sea la densidad de los materiales. La rigidez: Cuanto mayor sea el grado de rigidez de los materiales mayor es la velocidad de las ondas P y S. La rigidez: Cuanto mayor sea el grado de rigidez de los materiales mayor es la velocidad de las ondas P y S. En medios fluidos las ondas S no se propagan En medios fluidos las ondas S no se propagan

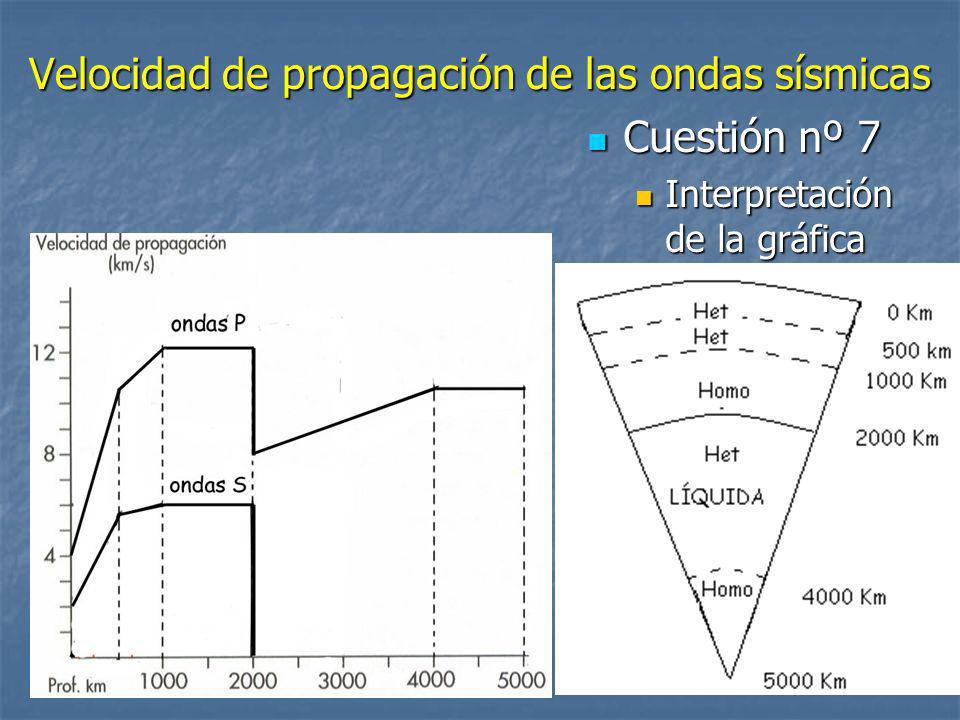

8 Velocidad de propagación de las ondas sísmicas Cuestión nº 7 Cuestión nº 7 Interpretación de la gráfica Interpretación de la gráfica

9 Velocidad de propagación de las ondas sísmicas Corteza 50 Km. Litosfera 100 Km Astenosfera 250 Km. Canal de baja velocidad Manto Residual Km Manto Superior Km Manto Inferior Km ZONA AMPLIADA EN DETALLE

10

11 CRITERIO DE EVALUACIÓN 2: Diferenciar la composición y el estado físico de las capas internas de la Tierra y conocer los principales rasgos de las capas internas diferenciadas. Pág. 6-7

12

13

14 Capascomposicionales Capasdinámicas

15 Actividad nº 6 La Corteza es una división que se corresponde con la capa más superficial de la Tierra según el criterio geoquímico ya que su composición esta basada en materiales relativamente ligeros como son los silicatos de Al, Na o K. Alcanza una media de 35 Km. La Litosfera también es la capa más supercial, pero según el modelo geodinámico o físico. Incluye toda la Corteza más parte del Manto superior llamado Manto residual de composición muy diferente (fundamentalmente peridotitas que son silicatos de Fe y Mg). Sin embargo dinamicamente se comportan con una unidad caracterizada por ser muy rígida y quebradiza ( está fragmentadas en placas tectónicas o litosféricas)

16 Fijistas frente a Movilistas Fijistas: Los continentes han estado siempre en su situación actual. Fijistas: Los continentes han estado siempre en su situación actual. Movilistas: Los continentes se han desplazado a lo largo del tiempo Movilistas: Los continentes se han desplazado a lo largo del tiempo Actividad 4,5,6 CRITERIO DE EVALUACIÓN 3: Conocer las teorías fijista y movilista acerca de la dinámica terrestre y sus argumentaciones fundamentales. Pág. 8

17 CRITERIO DE EVALUACIÓN 4: Enunciar la hipótesis de la deriva continental de Wegener y comprender algunas de las pruebas que la apoyaban. Pág. 8-13

18 Alfred Wegener propuso la teoría de la Deriva Continental (1912) Se basaba en el movimiento de la corteza continental (continentes) sobre la corteza oceánica, es decir, los continentes "flotaban" al ser menos densos como si fuesen un iceberg sobre la corteza oceánica.

19 La Deriva continental de Wegener Los continentes se han movido, se mueven y se moverán

20 Pruebas que apoyan La T. de la Deriva Continental Talud Plataforma continental

21 Pruebas que apoyan la T. de la Deriva Continental

22

23 ACTIVIDADES 4: 4:

24 ACTIVIDADES 5. ¿Por qué la T. de la D. continental fue rechazada…? 5. ¿Por qué la T. de la D. continental fue rechazada…? 6. Diferencias entre: 6. Diferencias entre: Corteza continental y oceánica Corteza continental y oceánica Dorsal y Fosa oceánicas Dorsal y Fosa oceánicas

25 CRITERIO DE EVALUACIÓN 5: Enunciar la hipótesis de la expansión del fondo oceánico y comprender algunas de las pruebas que la apoyaban. Pág. 16

26

27

28 Edad de la corteza oceánica

29

30 Paleomagnetismo

31 Formación del fondo marino Espesor de los sedimentos marinos

32 Cuestión nº 11

33 CRITERIO DE EVALUACIÓN 6: Relacionar los límites entre placas con la distribución de terremotos y volcanes. Pág. 14

34 Cuestión nº 12 a) La mayoría de terremotos, volcanes y cadenas montañosas se sitúan en los límites de las placas

35 Cuestiones: Pag. 14 a)

36 FenómenosIntraplaca: los puntos calientes Cuestiones: Pag. 12 b):

37 CRITERIO DE EVALUACIÓN 7: Conocer los postulados de la teoría de la tectónica de placas y aplicarlos a situaciones reales. Identificar los distintos tipos de límites entre placas. Pág

38 Bordesconstructivos 1ª ) Rift continental 2ª ) Dorsal oceánica Marinterior (mar Rojo)

39 Bordes constructivos: etapas 1ª ) Rift continental

40 Bordes constructivos: etapas 2ª ) Dorsal oceánica

41 Bordes destructivos: Subducción Borde oceánico – Borde oceánico – Borde oceánico a)BO – BO ARCOSISLACuestión nº 13 a ) nº 13 a )

42 Bordes destructivos: Subducción b) BO – BC Cordillerasmarginales Borde oceánico – Borde oceánico – Borde continental

43 Bordes destructivos: Obducción Borde continental – Borde continental – Borde continental b) BC – BC Cordillerasintercontinentales

44 Bordes destructivos: Subducción y Obducción Cordillerasintercontinentales Formación del Himalaya: Formación del Himalaya: a)Subducción de la placa Indoaustraliana bajo la Euroasiática b) Obducción de la placa Indoaustraliana contra la Euroasiática

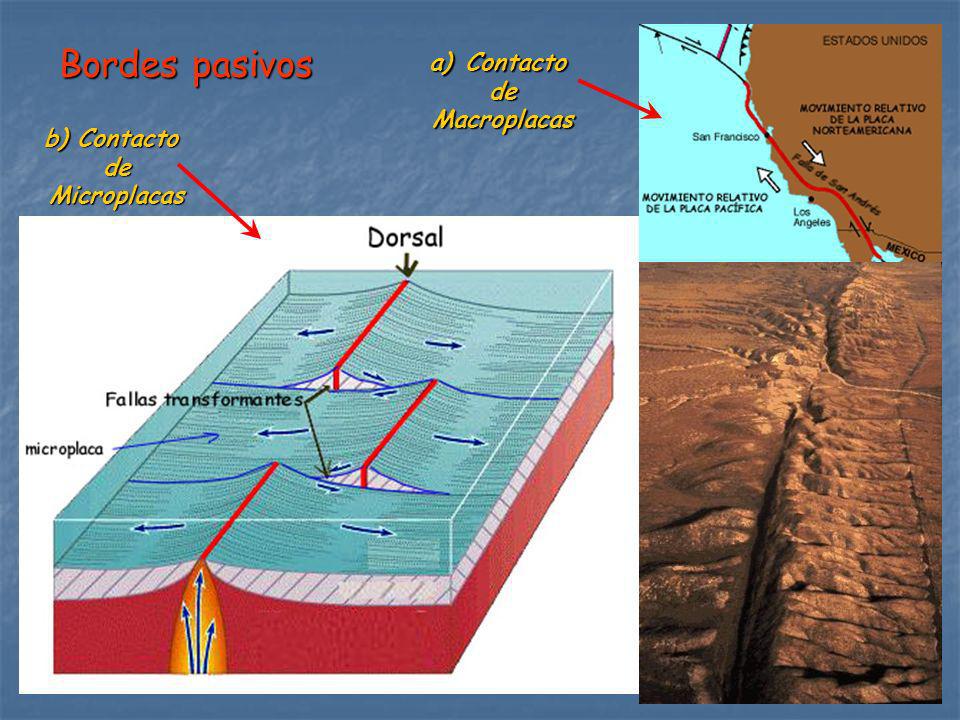

45 Bordes pasivos a)Contacto deMacroplacas b) Contacto deMicroplacas

46 A modo de resumen…

47 Cuestión 13 b): Cuestión 13 b):

48 Cuestión 14 a): 15 del libro Cuestión 14 a): 15 del libro ¿Qué tipos de placas litosféricas existen? ¿Qué tipos de placas litosféricas existen?

49 CRITERIO DE EVALUACIÓN 8: Identificar las placas tectónicas en un mapa y diferenciar los tipos de límites entre ellas, de acuerdo con su movimiento y sus procesos geológicos. Pág

50 Veamos las placas más importantes y los contactos más significativos los contactos más significativos

51 Localiza los contactos más significativos así como las estructuras del relieve submarino más llamativas

52 15. Lee las páginas 18 y 19 y contesta a las siguientes cuestiones: a) Levanta los perfiles de los siguientes cortes del mapa de la página 18 de modo semejante a la explicación del profesor.

53 Cuestión 15 b) Los fenómenos geológicos asociados a los diferentes tipos de límites o contactos entre placa son: Vulcanismo, Sismicidad, Orogénesis térmica (orógenos volcánicos), Orogénesis mecánica marginal, Orogénesis mecánica intracontinental y Petrogénesis (formación de distintos tipos de rocas endógenas) en sus distintas variantes. Completa el siguiente mapa conceptual indicando los distintos fenómenos asociados a los distintos tipos de contactos.

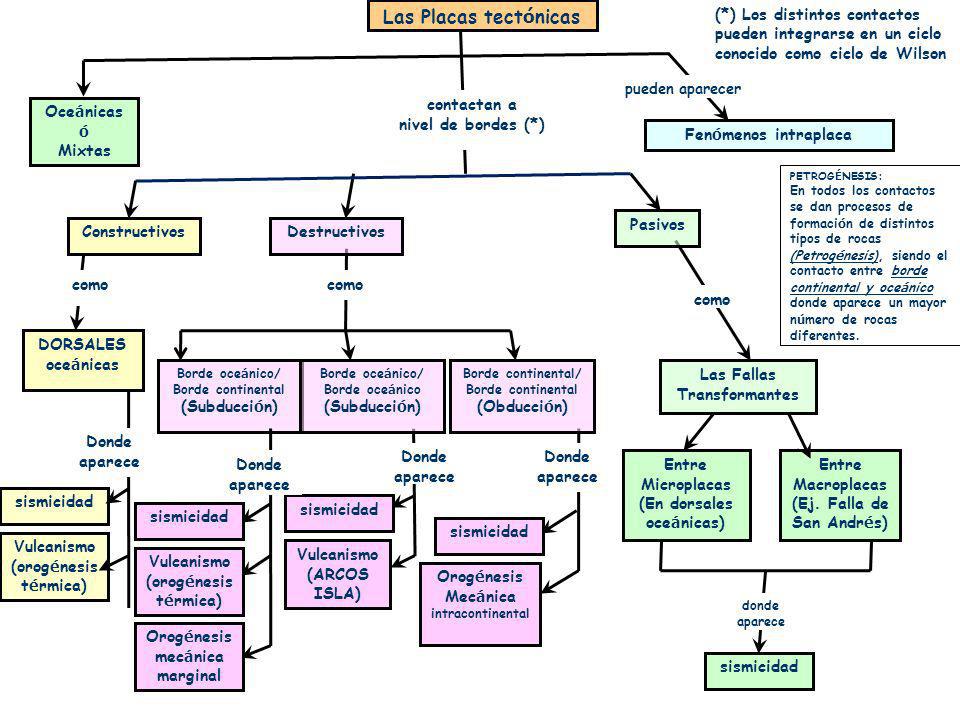

54 Las Placas tect ó nicas contactan a nivel de bordes (*) Oce á nicas ó Mixtas ConstructivosDestructivos Pasivos DORSALES oce á nicas Borde oce á nico/ Borde continental (Subducci ó n) Borde continental/ Borde continental (Obducci ó n) Borde oce á nico/ Borde oce á nico (Subducci ó n) Donde aparece sismicidad Vulcanismo (orog é nesis t é rmica) Orog é nesis mec á nica marginal sismicidad Vulcanismo (ARCOS ISLA) sismicidad Orog é nesis Mec á nica intracontinental Las Fallas Transformantes sismicidad Entre Microplacas (En dorsales oce á nicas) Entre Macroplacas (Ej. Falla de San Andr é s) pueden aparecer Fen ó menos intraplaca sismicidad Vulcanismo (orog é nesis t é rmica) (*) Los distintos contactos pueden integrarse en un ciclo conocido como ciclo de Wilson PETROG É NESIS: En todos los contactos se dan procesos de formaci ó n de distintos tipos de rocas (Petrog é nesis), siendo el contacto entre borde continental y oce á nico donde aparece un mayor n ú mero de rocas diferentes. como Donde aparece Donde aparece Donde aparece como donde aparece

55 CRITERIO DE EVALUACIÓN 9: Utilizar con fluidez los términos científicos más habituales para explicar el ciclo de Wilson. Pág

56

57 Subducción (PO-PC) Obducción (PC-PC) El Ciclo de Wilson Dorsal Subducción (PO-PO)

58 CRITERIO DE EVALUACIÓN 10: Saber cómo han evolucionado en los últimos siglos las teorías sobre la dinámica interna del planeta. Pág

59 TECTÓNICA GLOBAL Explica: la actividad volcánica …

60 Explica: los fenómenos sísmicos o terremotos … Actividad Sísmica Reciente

61 TECTÓNICA GLOBAL Explica: la formación de las cordilleras …

62 Explica: la génesis y destrucción de los fondos oceánicos …

63 Explica: la distribución de yacimientos minerales …

64 Explica: l l l la distribución de continentes y océanos en el espacio y en el tiempo …

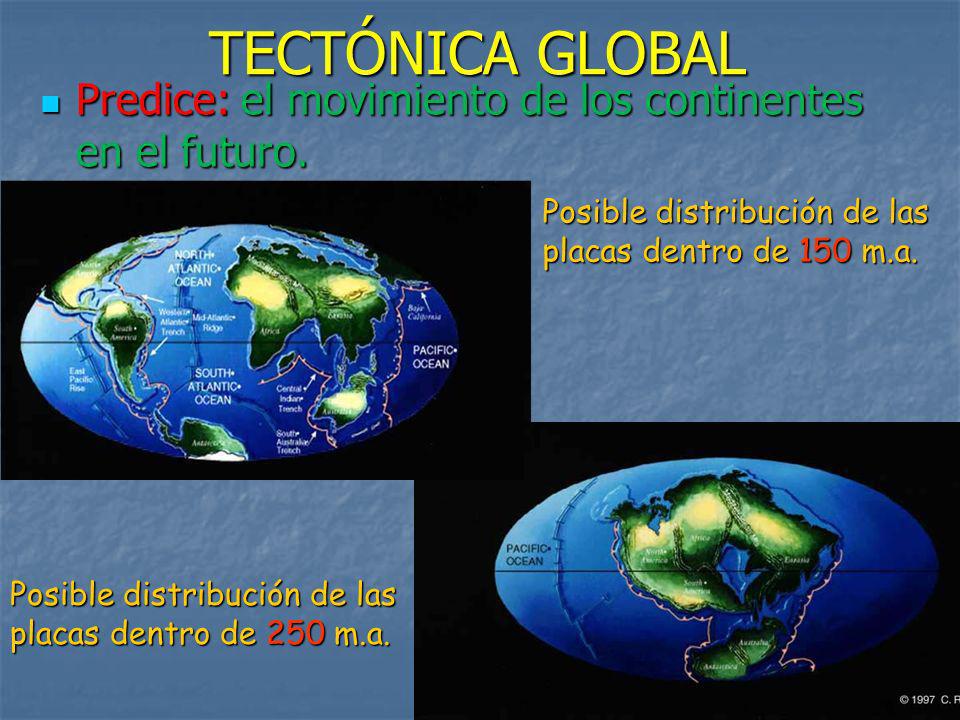

65 Predice: el movimiento de los continentes en el futuro. Posible distribución de las placas dentro de 150 m.a. Posible distribución de las placas dentro de 250 m.a.

66 Explicación original o clásica: Corrientes de convección de la astenosfera que tienen su origen en la energía geotérmica liberada a partir de procesos radiactivos Radiactividad Calor corrientes de convección EL MOTOR DE LAS PLACAS

67 Convección: Convección:Ascenso difuso (F2) Plumas (F3) Subducción (F1) EL MOTOR DE LAS PLACAS Explicación actual: Corrientes de convección del manto (dorsales y puntos calientes) + Movimiento de la litosfera por gravedad

68 MOTOR DEL DINAMISMO INTERNO DE LA TIERRA (Procesos convectivos) El modelo actual plantea corrientes convectivas que, no solamente implican a la Astenosfera, si no que están formadas por plumas o penachos de materiales fundidos que ascenderían desde la capa D, (donde presumiblemente existen intensos procesos radioactivos), hasta la base de la Litosfera, iniciando la apertura de las dorsales. Por otro lado existirían corrientes difusas de materiales también ascendentes que implicarían a Mesosfera y Astenosfera y por último, cerrando las células convectivas,las propias placas litosféricas (tectónicas) participarían en las corrientes subduciendo hasta la capa D, situada en el límite entre Mesosfera y Endosfera gracias a la inclinación conrespecto a las Dorsales y a la mayor densidad del extremo convectivo de la placa y a que los materiales se han enfriado y en consecuencia aumentado su densidad.
