TEMA 2: DERIVA CONTINENTAL Y TECTÓNICA DE PLACAS 1.- ESTRUCTURA DE LA TIERRA. TEORÍA DE LA ISOSTASIA 2.- WEGENER Y LA DERIVA CONTINENTAL. PRUEBAS DE LA.

Presentaciones similares


Presentación del tema: "TEMA 2: DERIVA CONTINENTAL Y TECTÓNICA DE PLACAS 1.- ESTRUCTURA DE LA TIERRA. TEORÍA DE LA ISOSTASIA 2.- WEGENER Y LA DERIVA CONTINENTAL. PRUEBAS DE LA."— Transcripción de la presentación:

1 TEMA 2: DERIVA CONTINENTAL Y TECTÓNICA DE PLACAS 1.- ESTRUCTURA DE LA TIERRA. TEORÍA DE LA ISOSTASIA 2.- WEGENER Y LA DERIVA CONTINENTAL. PRUEBAS DE LA DERIVA CONTINENTAL 3.- TECTÓNICA DE PLACAS Y LAS PLACAS 4.- EL MOTOR DE LAS PLACAS. CORRIENTES DE CONVECCIÓN 5.- BORDES DE PLACAS: CONSTRUCTIVOS: RIFT Y DORSALES DESTRUCTIVOS NEUTROS: FALLAS TRANSFORMANTES VISIÓN DE CONJUNTO

2

3

4 ORIGEN DE LA ENERGÍA INTERNA CALOR PRIMORDIAL: Impacto de asteroides Tierra fundida. Materiales más densos (hierro) migran hacia el centro formando el núcleo. DESINTEGRACIÓN DE ISÓTOPOS RADIACTIVOS ¿POR QUÉ LA TIERRA NO SE HA ENFRIADO POR COMPLETO? La corteza terrestre actúa como un aislante térmico Por la enorme masa de la Tierra

5 MÉTODOS DE ESTUDIO DEL INTERIOR TERRESTRE EROSIÓN: Desmantela las rocas superficiales y pone al descubierto las formada a mayor profundidad. MAGMAS: Formados por la fusión de las rocas de la base de la corteza o del manto. FALLAS: Elevan o hunden bloques de corteza. ONDAS SÍSMICAS: Las vibraciones producidas por un terremoto o una explosión controlada, viajan a través del interior terrestre, donde se reflejan o refractan antes de volver a salir a la superficie. Su estudio proporciona información sobre las capas atravesadas.

6 ONDAS SÍSMICAS Un seismo o terremoto es la liberación brusca de energía en un punto del interior de la tierra (hipocentro). Esta energía se propaga como un paquete de ondas en todas direcciones desde el hipocentro. Estas ondas sísmicas son elásticas, dependiendo del material que se encuentren (naturaleza), pueden rebotar (reflexión) o atravesarlo (refracción). REFLEXIÓN REFRACCIÓN

7 TIPOS DE ONDAS SÍSMICAS CARACTERÍSTICAS P PRIMARIAS O LONGITUDINALES S SECUNDARIAS O TRANSVERSALES L LARGAS O SUPERFICIALES LLEGAN A LA SUPERFICIE 1ª Vp > Vs y Vl 2ªSon las más lentas. Sólo se propagan en superficie VIBRACIÓN Longitudinal Dv = Dp Transversal Dv transversal Dp Rayleigh Love (V. orbital) (V.Transv.) VELOCIDAD DE PROPAGACIÓN K + 4/3 μ Vp = d A mayor dendidad (d), menor V p A mayor rigidez (μ), mayor Vp Pueden atravesar medios fluidos μ Vs = d No pueden atravesar medios fluidos ( en un medio fluido μ= 0) Dv= Dirección de vibración Dp = Dirección de propagación d = Densidad del medio K = módulo de incompresibilidad del medio µ = Coeficiente de rigidez del medio

8 PROPAGACIÓN DE LAS ONDAS SÍSMICAS ONDAS P ONDAS S ONDAS L Rayleigh ONDAS L Love

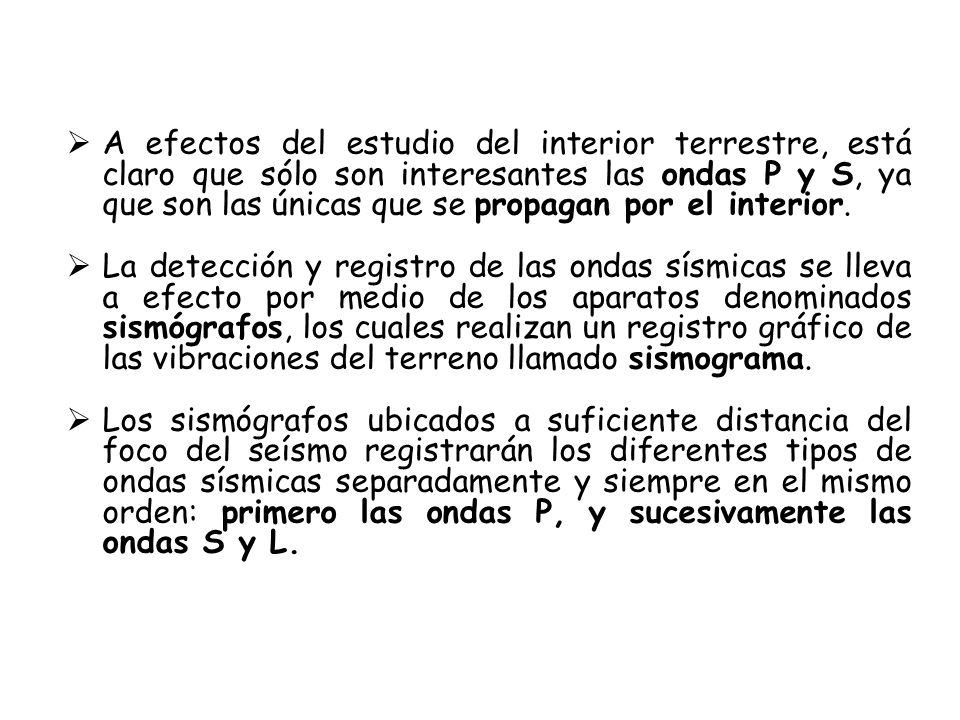

9 A efectos del estudio del interior terrestre, está claro que sólo son interesantes las ondas P y S, ya que son las únicas que se propagan por el interior. La detección y registro de las ondas sísmicas se lleva a efecto por medio de los aparatos denominados sismógrafos, los cuales realizan un registro gráfico de las vibraciones del terreno llamado sismograma. Los sismógrafos ubicados a suficiente distancia del foco del seísmo registrarán los diferentes tipos de ondas sísmicas separadamente y siempre en el mismo orden: primero las ondas P, y sucesivamente las ondas S y L.

10 GRÁFICA DE LA VELOCIDAD DE PROPAGACIÓN DE LAS ONDAS

11 EL GLOBO TERRESTRE PRESENTA UNA CONSTITUCIÓN HETEROGÉNEA HAY CAMBIOS BRUSCOS EN LA VELOCIDAD DE PROPAGACIÓN DE LAS ONDAS. SUPERFICIES DE SEPARACIÓN ENTRE MATERIALES DE DISTINTA NATURALEZA SUPERFICIES DE DISCONTINUIDAD SÍSMICA VAN A PERMITIR ESTABLECER UNA DIVISIÓN DEL INTERIOR DEL PLANETA EN CAPAS O ZONAS DE DISTINTA NATURALEZA

12

13

14

15 ESTRUCTURA DE LA TIERRA SEGÚN LA COMPOSICIÓN CORTEZA Se trata de la capa más externa de la tierra. Está separada del manto por la discontinuidad de Mohorovicic. Tiene un grosor medio de 30 km, aunque este grosor es variable ya que es más delgada y más densa en los océanos y más gruesa pero menos densa en los continentes. La corteza continental está formada por silicatos de aluminio (granitos), fundamentalmente, abundando también la rocas calizas. La corteza oceánica está formada por silicatos algo más densos como los basaltos y es menos antigua que la corteza continental. MANTO Se trata de la capa intermedia. Se extiende desde la discontinuidad de Mohorovicic (30 km) hasta la de Gutenberg (2900 km). Está formada por el manto superior, hasta los 700 km, y el manto inferior (hasta los 2900 km). Se compone de rocas básicas más densas (3,5 g/cm3) que las de la corteza, formadas, fundamentalmente, por silicatos de hierro y magnesio. NÚCLEO Se extiende desde la discontinuidad de Gutenberg (2900 km) al centro de la tierra (6370 km). Está compuesto por hierro con pequeñas cantidades de otros elementos químicos (níquel, carbono, etc.). En él se distinguen: el núcleo externo, hasta los 5100 km, en estado líquido y el núcleo interno, sólido. ESTRUCTURA DINÁMICA: LITOSFERA Y ASTENOSFERA La litosfera: Está constituida por la corteza y parte del manto superior hasta unos 75 km de profundidad, se caracteriza por ser rígida. Es más gruesa en los continentes: litosfera continental (hasta 150 km de grosor) y más delgada bajo los océanos: litosfera oceánica. Se caracteriza por estar fragmentada en grandes porciones llamadas placas litosféricas que se desplazan unas respecto a otras chocando o separándose con movimientos muy lentos, entre 3 cm/año y 12 cm/año. Estos movimientos son los responsables de la formación de las grandes cadenas montañosas, del vulcanismo, de los terremotos y de muchos otros fenómenos geológicos. La astenosfera se encuentra bajo la litosfera. Es una capa plástica que comprende parte del manto superior hasta unos 300 km de profundidad, aproximadamente. Al ser más fluída se producen en ella corrientes llamadas corrientes de convección. Estas corrientes son las responsables del movimiento de las placas.

16 CAPAS DINÁMICAS LITOSFERA: –Capa rígida externa de la Tierra –Corteza + 100Km manto superior ASTENOSFERA: –Manto –Próximo al punto de fusión/ fundido 1-2% MESOSFERA: –Manto –Plástico ENDOSFERA: –Núcleo –Fundido salvo el centro

17

18

19

20

21 TEORÍAS OROGÉNICAS FIJISTAS –CONTRACCIONISMO La Tierra estuvo en su origen en estado fundido, a partir del cual se habría consolidado una corteza superficial rígida, la corteza. El interior, aún incandescente, se habría enfriado lentamente al tiempo que se contraía, lo cual explicaría la aparición de grandes arrugas en la corteza: las cordilleras MOVILISTAS –HIPÓTESIS DE LA DERIVA CONTINENTAL (1912) Los continentes estaban unidos formando uno sólo, llamado Pangea. Los continentes serían como balsas de material más ligero que surcarían los fondos más densos, deslizándose sobre ellos –TEORÍA DE LA TECTÓNICA DE PLACAS ( ) Toda la litosfera es la que se encuentra en movimiento, desplazándose sobre el resto del manto

22 2.- LA DERIVA CONTINENTAL AFLFRED WEGENER PRUEBAS AFLFRED WEGENER PRUEBAS

23

24

25 PRUEBAS DE LA DERIVA CONTIENTAL GEOGRÁFICAS GEOLÓGICAS PALEONTOLÓGICAS PALEOCLIMÁTICAS

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56 La convección del calor. Introduce en un recipiente con agua unas virutas de un material que se hunda en el agua pero que no sea muy pesado. Enciende el hornillo eléctrico y espera un poco a ver lo qué sucede. ¿Puedes explicar este fenómeno? ¿Qué demuestra esta experiencia?

57

58

59

60

61

62 BORDES CONSTRUCTIVOS RIFT CONTINENTAL DORSAL OCEÁNICA

63

64

65

66

67

68

69

70

71

72

73

74 BORDES DESTRUCTIVOS COORDILLERA PERIOCEÁNICA ( ANDES) –PLACA DE LITOSFERA CONTINENTAL-PLACA DE LITOSFERA OCEÁNICA –CORRIENTE DE CONVECCIÓN DESCENDENTE ARCO INSULAR –PLACA LITOSFERA OCEÁNICA- PLACA MIXTA –CORRIENTE DE CONVECCIÓN DESCENDENTE MAR INTERIOR –PLACA MIXTA-PLACA MIXTA –CORRIENTE DE CONVECCIÓN DESCENDENTE COORDILLERA INTERCONTINENTAL –PLACA MIXTA-PLACA CONTINENTAL

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100
