1 SEGURIDAD FISICA EN LA EDIFICACION ATRIBUTOS CH

2 SEGURIDAD EN LAS EDIFICACIONES ATRIBUTOS ATRIBUTOS EN LA SEGURIDAD 1. Estructura: Ajuste a normativa Materialidad 2. Distribución espacial: Proporción de áreas libres Desconcentración de áreas ocupadas Materialidad 3. Cubierta Ajuste a normativa Identificación de cargas Materialidad PRINCIPALES

3 SEGURIDAD EN LAS EDIFICACIONES ATRIBUTOS ATRIBUTOS EN LA SEGURIDAD 4. Piso Conjunto homogéneo Materialidad Identificación de cargas 5. Puertas Medidas mínimas Materialidad Ajuste a normativa 6. Ventanales Medidas mínimas Materialidad 7. Escalera fija: Ajuste a normativa Materialidad Elementos complementarios SECUNDARIOS

4 CLASIFICACIÓNTIPO DE EDIFICIO A.Almacenamiento C.Comercio E.Especiales F.Industrias I.Institucionales L.Lugares de reunión M.Mixtos y otros P.Alta peligrosidad R.Residencial T.Temporal SEGURIDAD EN LAS EDIFICACIONES ATRIBUTOS CLASIFICACION DE LAS EDIFICACIONES

5 SEGURIDAD EN LAS EDIFICACIONES ATRIBUTOS AREAS POR NUEMRO DE OCUPANTES

6 SEGURIDAD EN LAS EDIFICACIONES ATRIBUTOS AREAS POR NUEMRO DE OCUPANTES

7 SEGURIDAD EN LAS EDIFICACIONES ATRIBUTOS ANCHO DE SALIDAS POR CARGA DE OCUPACION

8 SEGURIDAD EN LAS EDIFICACIONES ATRIBUTOS NUMERO DE SALIDAS POR OCUPACION

9 SEGURIDAD EN LAS EDIFICACIONES ATRIBUTOS DISTANCIA DE UN RECORRIDO HASTA UNA SALIDA La distancia de recorrido debe medirse sobre el piso, a lo largo de la línea central en el sentido del recorrido. Cuando el recorrido incluya escaleras, deben medirse en el plano del borde de las huellas.

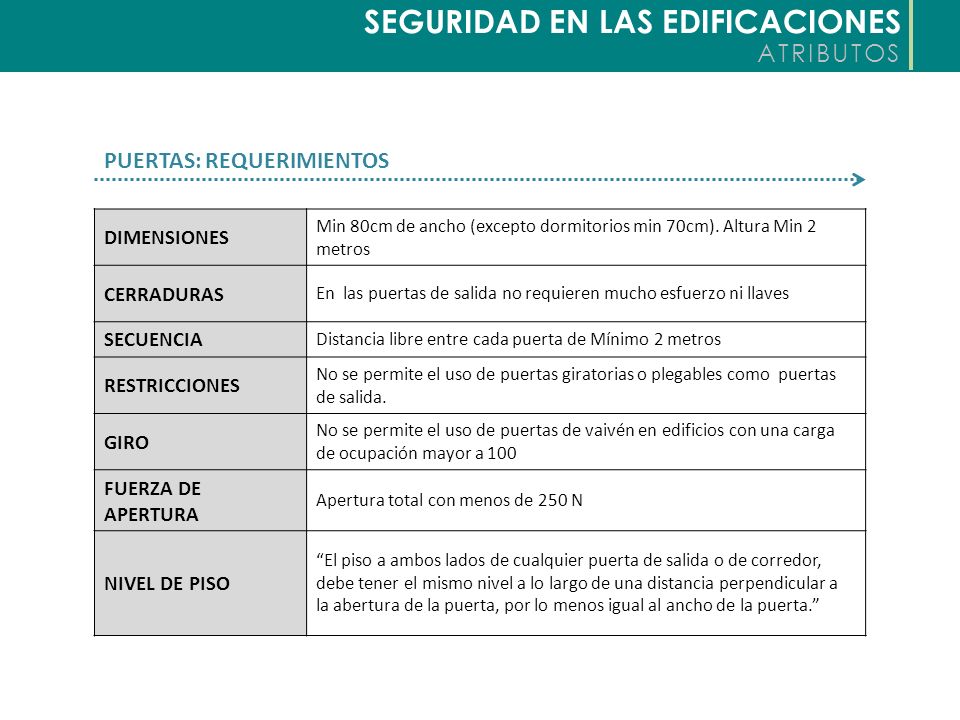

10 SEGURIDAD EN LAS EDIFICACIONES ATRIBUTOS PUERTAS: REQUERIMIENTOS DIMENSIONES Min 80cm de ancho (excepto dormitorios min 70cm). Altura Min 2 metros CERRADURAS En las puertas de salida no requieren mucho esfuerzo ni llaves SECUENCIA Distancia libre entre cada puerta de Mínimo 2 metros RESTRICCIONES No se permite el uso de puertas giratorias o plegables como puertas de salida. GIRO No se permite el uso de puertas de vaivén en edificios con una carga de ocupación mayor a 100 FUERZA DE APERTURA Apertura total con menos de 250 N NIVEL DE PISO El piso a ambos lados de cualquier puerta de salida o de corredor, debe tener el mismo nivel a lo largo de una distancia perpendicular a la abertura de la puerta, por lo menos igual al ancho de la puerta.

11 SEGURIDAD EN LAS EDIFICACIONES ATRIBUTOS ESCALERAS: REQUERIMIENTOS ANCHO MINIMOOcupación superior a 50 personas Min 1.20 metros Ocupación inferior a 50 personas Min.90 metros HUELLA Y CONTRAHUELLA Ancho Mínimo de huella 28 cm Altura contrahuella entre 10cm y 18cm DESCANSOSLongitud mínima del ancho de la escalera sin superar 1.20 metros PASAMANOSSegún la NTC 4145 ALTURA LIBRE MINIMA 2 metros verticalmente en paralelo al peldaño MATERIALESRígido antideslizante ESCALERAS CIRCULARES Huella mínima de 25cm y radio mayor al doble del ancho de la escalera

12 SEGURIDAD EN LAS EDIFICACIONES ATRIBUTOS RAMPAS: REQUERIMIENTOS INCLINACIÓN Constante, para cambio de inclinación solo se permite en los descansos. PENDIENTE LONGITUDINAL Para salidas no mayor al 8%. Uso mixto no mayor al 12.5% PENDIENTE TRANSVERSAL Perpendicular a la dirección de ascenso no mayor al 2% ANCHO No menor a 1.10 metros para una rampa de salida. Uso mixto mínimo 90 cm libres entre pasamanos. ALTURA LIBRE 2 metros verticales en paralélelo ascenso de la rampa DESCANSOS Inferior, Superior, Quiebres, Entradas, salidas y puertas, con una longitud de mínimo 1.80 metros y máximo 3.60 metros. ACABADOS Rugosa, estriada o con materiales antideslizantes TECHOS Minino a 2 metros verticales en paralélelo ascenso de la rampa
