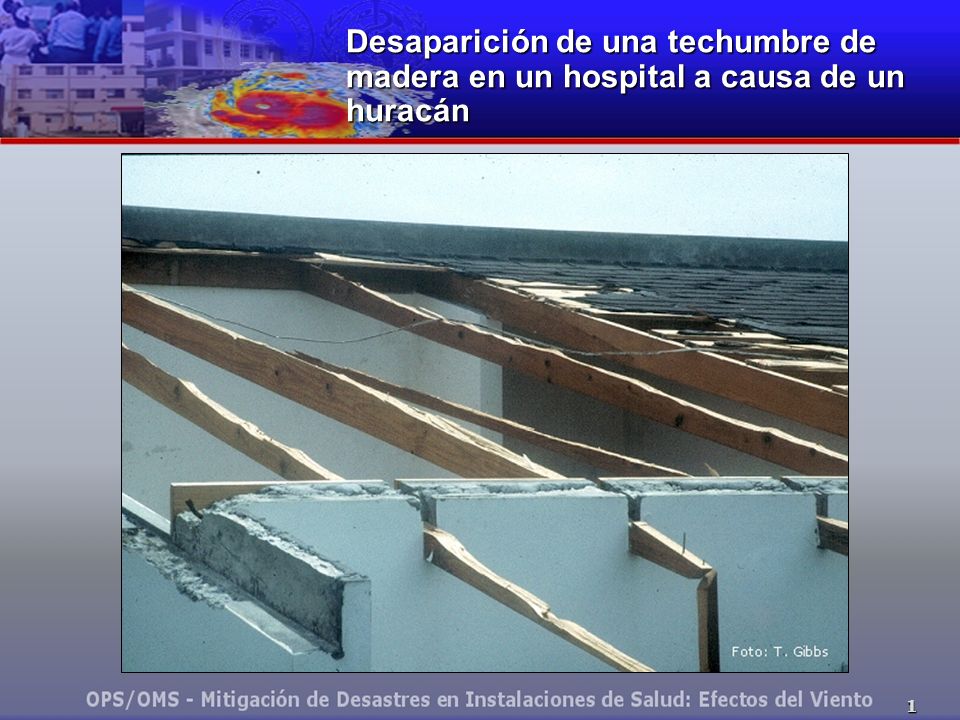

1 1 Desaparición de una techumbre de madera en un hospital a causa de un huracán

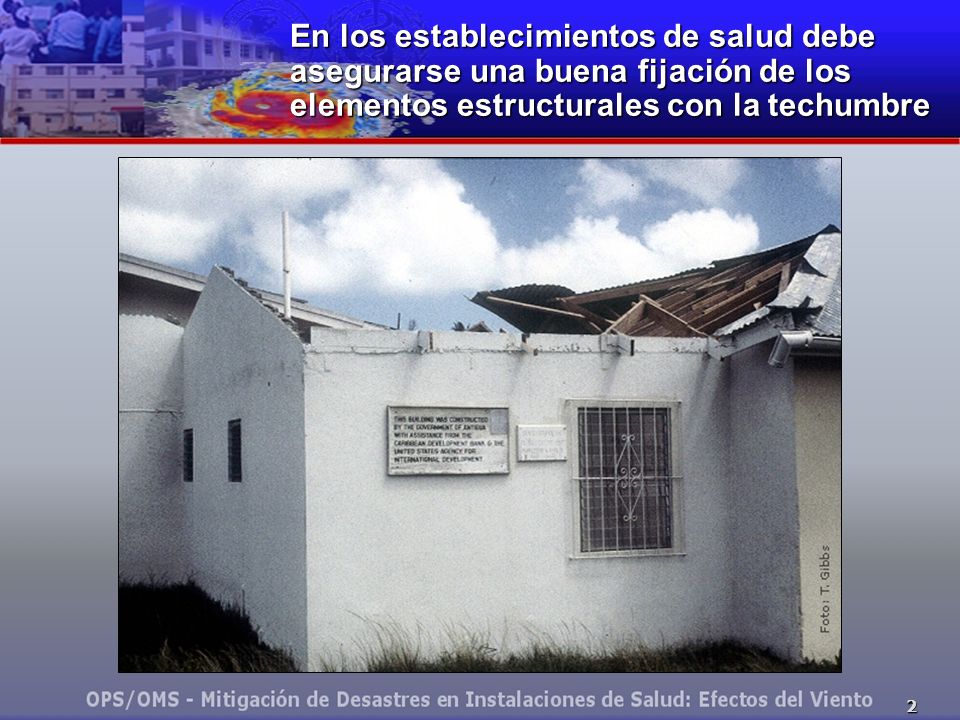

2 2 En los establecimientos de salud debe asegurarse una buena fijación de los elementos estructurales con la techumbre

3 3 La construcción de estructuras cercanas a las costas puede producir pérdidas cuantiosas

4 4 Cuando hay falta de simetría de los elementos resistentes, el viento puede inducir efectos torsionales

5 5 Los techos a cuatro aguas con pendientes de 20 a 30 grados, interactúan mejor con las cargas del viento

6 6 Incremento de presiones por efecto del viento sobre los aleros

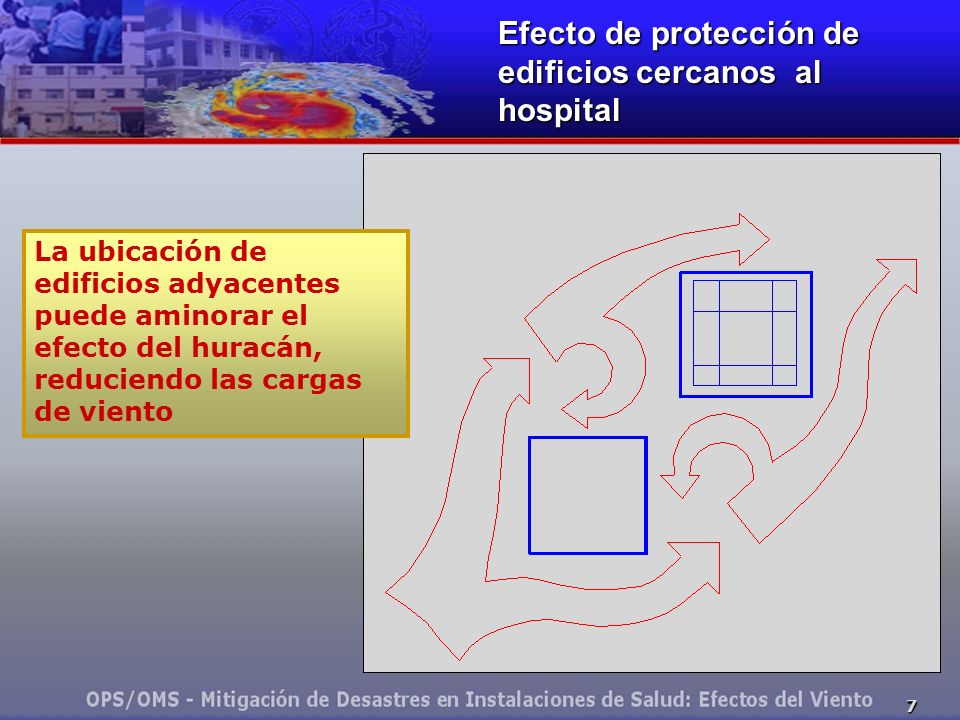

7 7 Efecto de protección de edificios cercanos al hospital La ubicación de edificios adyacentes puede aminorar el efecto del huracán, reduciendo las cargas de viento

8 8 Localización desfavorable de edificios adyacentes Una mala ubicación de edificios cercanos podría inducir incrementos en las cargas del viento

9 9 Erosión de la base del estribo de un puente, como consecuencia del incremento del caudal del río

10 10 Deslizamiento de tierra que impide el acceso vial

11 11 Esquema de presiones perpendiculares a la cumbrera, en nave industrial con techo a dos aguas

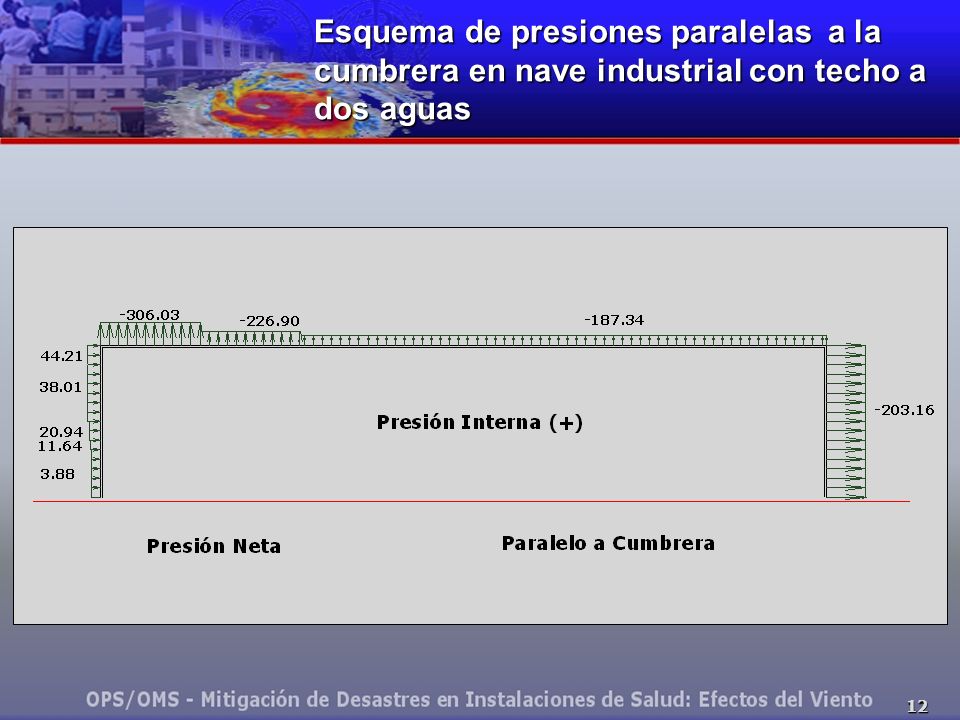

12 12 Esquema de presiones paralelas a la cumbrera en nave industrial con techo a dos aguas

13 13 Los sistemas de losas-planas presentan grandes inconvenientes ante cargas laterales. Su uso en hospitales debe evitarse

14 14 Ruta continua de transferencia de carga de viento en naves a dos aguas

15 15 Destrucción total de la estructura de acero

16 16 Fundamentos para el diseño de hospitales contra huracanes La estructura deberá ser concebida, diseñada y construida de manera tal que: resista sin daño alguno, los vientos del huracán de diseño. resista, con daños menores y fácilmente reparables, los vientos de los huracanes mayores al de diseño.

17 17 Objetivo del análisis de la vulnerabilidad eólica Metodologías disponibles Métodos cualitativos Métodos cuantitativos Evaluar la suscepti- bilidad de la estruc- tura a sufrir daños debido a los efectos de un huracán y caracterizar los posi- bles daños Objetivo Objetivo

18 18 Métodos cualitativos Evalúan de forma rápida y sencilla las condiciones de seguridad estructural de una edificación, tomando en cuenta los siguientes parámetros: La edad de la edificación El estado de conservación y mantenimiento La característica de los materiales El número de pisos La configuración geométrica arquitectónica Métodos cualitativos para el análisis de la vulnerabilidad

19 19 Métodos cuantitativos Se busca determinar los niveles de resistencia propios de la estructura, por medio de un análisis similar al diseño de edificios nuevos, incorporando entre otras variables a los componentes no estructurales. Métodos cuantitativos para el análisis de la vulnerabilidad

20 20 El objetivo es asegurar que el establecimiento de salud siga funcionando con posterioridad al paso del huracán, mediante el refuerzo de los elementos existentes o incorporando elementos estructurales adicionales para mejorar los niveles de resistencia y rigidez. Es deseable que el método de remodelación estructural (retrofitting) usado no interfiera con el funcionamiento del hospital durante el proceso. Remodelación estructural (retrofitting)
