Reporte fotográfico de evaluación de accesibilidad

Presentación del tema: "Reporte fotográfico de evaluación de accesibilidad"— Transcripción de la presentación:

1 Reporte fotográfico de evaluación de accesibilidad
CECATI 25 Reporte fotográfico de evaluación de accesibilidad EDIFICIO: CECATI Condesa DIRECCIÓN: Av. Mazatlan 10 Col. Condesa C.P Cuauhtemoc.

2 Croquis

3 Foto Problema Solución 1 2 3 Escaleras principales
-Las escaleras no cuentan con barandal doble -Colocar pasamanos continuo a ambos lados según la norma de la NMX de accesibilidad. La sección transversal del pasamanos debe tener mínimo 3.5 cm y máximo de 4,5cm en ambos lados. Debe tener un diseño ergonómico y estar libre de aristas. Debe ser estable e inmovible. -Los escalones no cuentan con señalización para ciegos o débiles visuales -Nariz del escalón se identificara con algún elemento de aviso táctil y/o visual según la norma de la NMX de accesibilidad. Baño destinado a personas con discapacidad -Marco de puerta no cumple con el ancho requerido (75cm actual) -No existe señalización visual para personas con discapacidad. -El ancho de la puerta deberá medir 90cm como mínimo para permitir paso de silla de ruedas según la NMX de accesibilidad -Colocar símbolo universal de accesibilidad según la NMX de accesibilidad 1 2 3

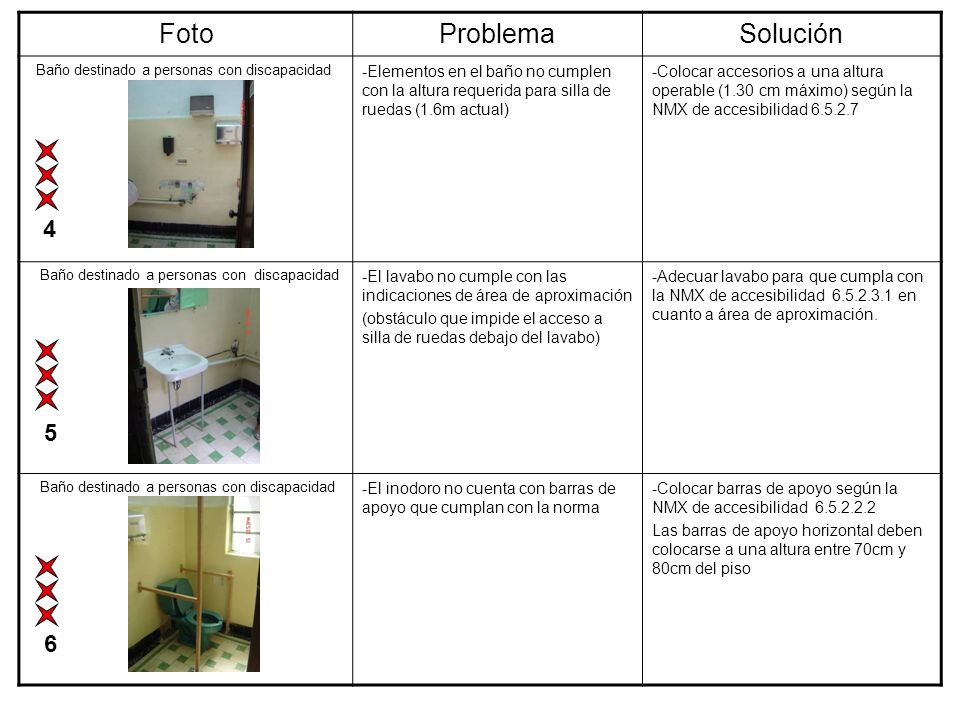

4 Foto Problema Solución 4 5 6
Baño destinado a personas con discapacidad -Elementos en el baño no cumplen con la altura requerida para silla de ruedas (1.6m actual) -Colocar accesorios a una altura operable (1.30 cm máximo) según la NMX de accesibilidad Baño destinado a personas con discapacidad -El lavabo no cumple con las indicaciones de área de aproximación (obstáculo que impide el acceso a silla de ruedas debajo del lavabo) -Adecuar lavabo para que cumpla con la NMX de accesibilidad en cuanto a área de aproximación. -El inodoro no cuenta con barras de apoyo que cumplan con la norma -Colocar barras de apoyo según la NMX de accesibilidad Las barras de apoyo horizontal deben colocarse a una altura entre 70cm y 80cm del piso 4 5 6

5 Foto Problema Solución 7 Baño 1 N
-El baño no cuenta con accesorio para colgar muletas ni barras de apoyo -Colocar elemento para colgar muletas adyacente a las barras de apoyo según la norma de la NMX de accesibilidad. Las barras de apoyo horizontal deben colocarse a una altura entre 70cm y 80cm del piso El elemento para colgar muletas deberá tener una altura de y estar adyacente a las barras de apoyo 7

6 Foto Problema Solución 8 9 10 Talleres PB
-No es posible el acceso a los talleres en silla de ruedas porque existe un escalón con peralte de 20cm -Colocar rampa según la NMX de accesibilidad con una pendiente máxima de 6% Escaleras -Primeros tres escalones no poseen aviso táctil y/o visual -Nariz del escalón se identificara con algún elemento de aviso táctil y/o visual según la norma de la NMX de accesibilidad. 8 9 10

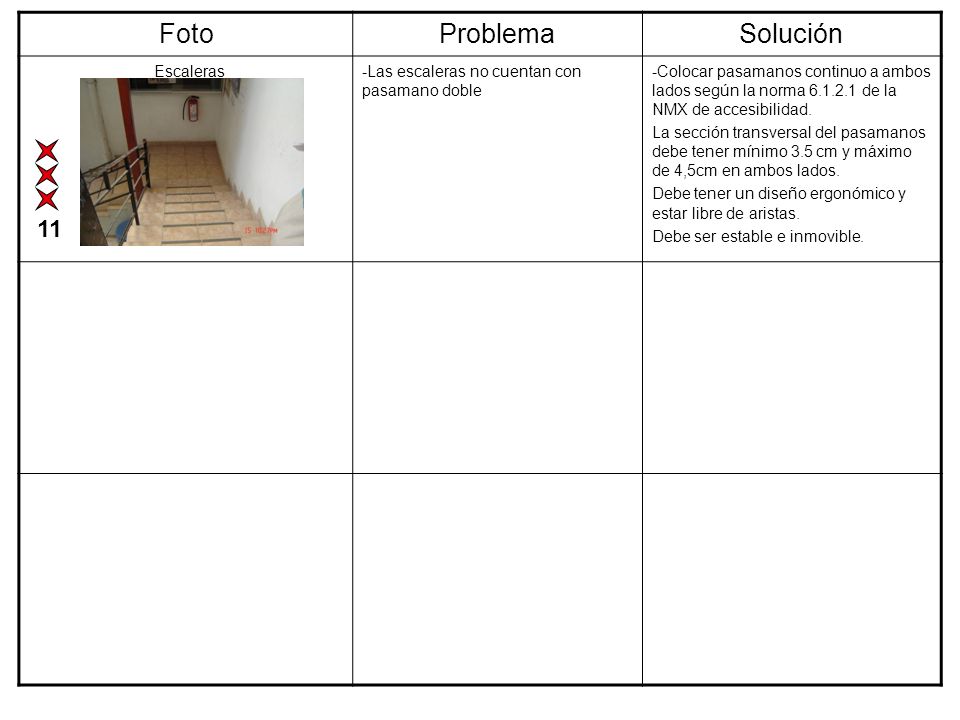

7 Foto Problema Solución 11 Escaleras
-Las escaleras no cuentan con pasamano doble -Colocar pasamanos continuo a ambos lados según la norma de la NMX de accesibilidad. La sección transversal del pasamanos debe tener mínimo 3.5 cm y máximo de 4,5cm en ambos lados. Debe tener un diseño ergonómico y estar libre de aristas. Debe ser estable e inmovible. 11

8 Foto Problema Solución 12 13 Taller primer piso
-No es posible el acceso a los talleres en silla de ruedas porque existe un escalón de 20cm de peralte. -Colocar rampa según la NMX de accesibilidad con una pendiente máxima de 6% -Colocar rampa según la NMX de accesibilidad con una pendiente máxima de 6% 12 13

9 Foto Problema Solución 14 15 16 Talleres segundo piso
-No es posible el acceso a los talleres en silla de ruedas porque existe un escalón de 20cm de peralte -Colocar rampa según la NMX de accesibilidad con una pendiente máxima de 6% Escalones -Los escalones no tienen señalización para ciegos y débiles visuales. -Nariz del escalón se identificara con algún elemento de aviso táctil y/o visual según la norma de la NMX de accesibilidad. -No es posible el acceso a los talleres en silla de ruedas porque existe un escalón de 25cm de peralte. -Colocar rampa según la NMX de accesibilidad con pendiente máxima de 6%. 14 15 16

10 Foto Problema Solución 17 18 Baños Segundo Nivel
-Baño no cuenta con barras de apoyo ni elemento para colgar muletas. -Colocar barras de apoyo según la NMX de accesibilidad -Colocar elemento para colgar muletas adyacente a las barras de apoyo según la norma de la NMX de accesibilidad. Las barras de apoyo horizontal deben colocarse a una altura entre 70cm y 80cm del piso El elemento para colgar muletas deberá tener una altura de y estar adyacente a las barras de apoyo -Colocar barras de apoyo según la NMX de accesibilidad 17 18

11 Foto Problema Solución 19
-Los talleres no cuentan con señalización táctil para ciegos y débiles visuales - Poner señalización táctil siguiendo la NMX de accesibilidad -Poner señalización táctil siguiendo la NMX de accesibilidad 19
