1 MS Project 2003 Febrero 2009

2 Remodelación de un Baño

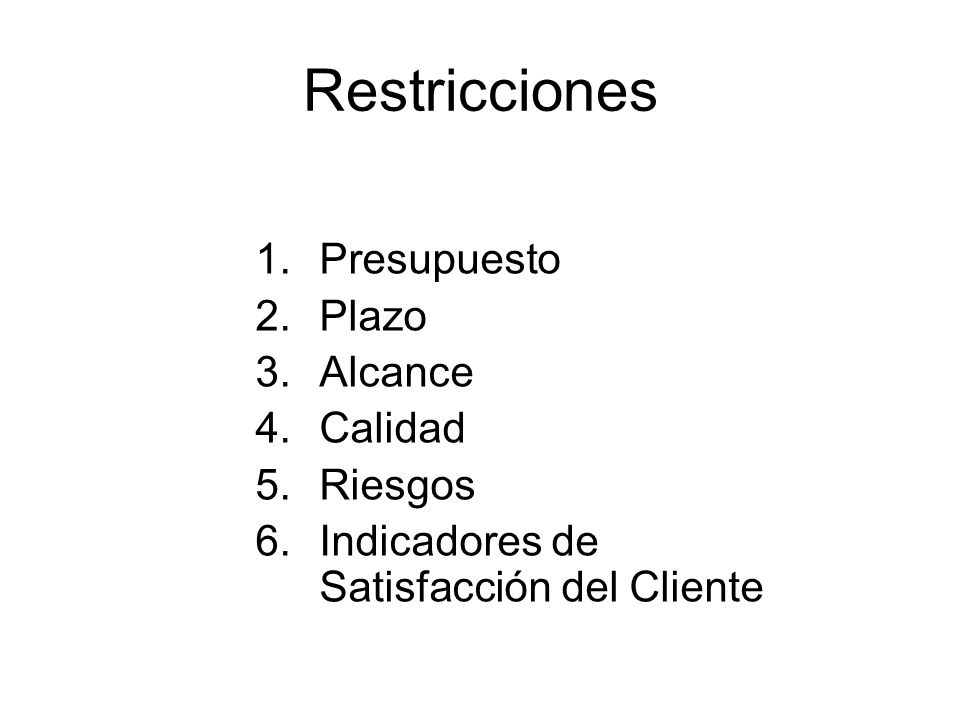

3 Restricciones Presupuesto Plazo Alcance Calidad Riesgos
Indicadores de Satisfacción del Cliente

4 Restricciones Alcance Presupuesto Plazo Riesgos Calidad Satisfacción
del Cliente

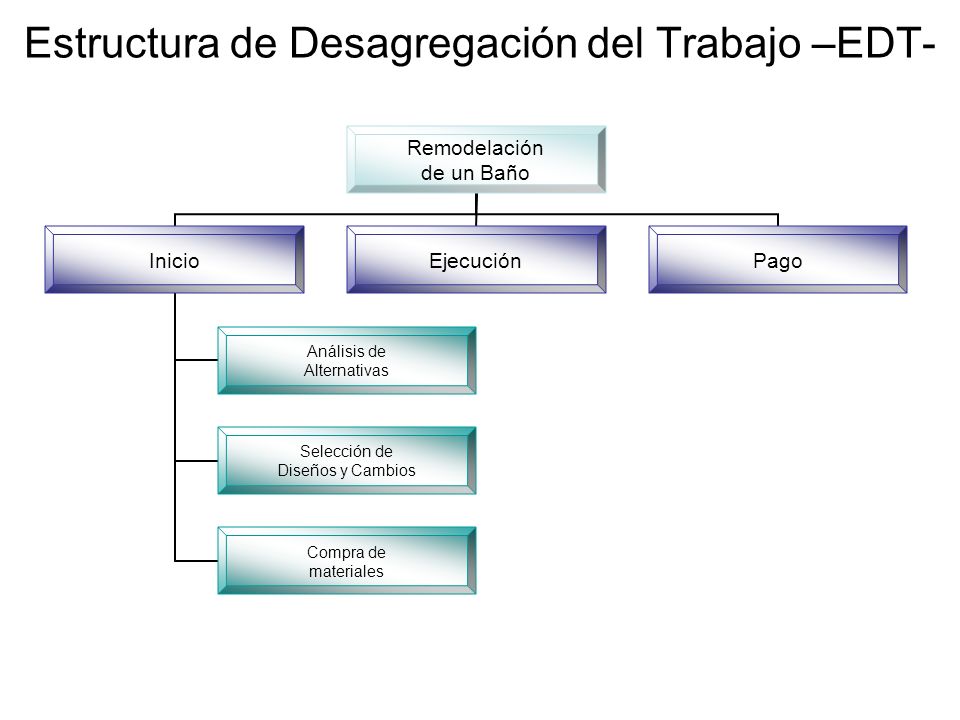

5 Estructura de Desagregación del Trabajo –EDT-

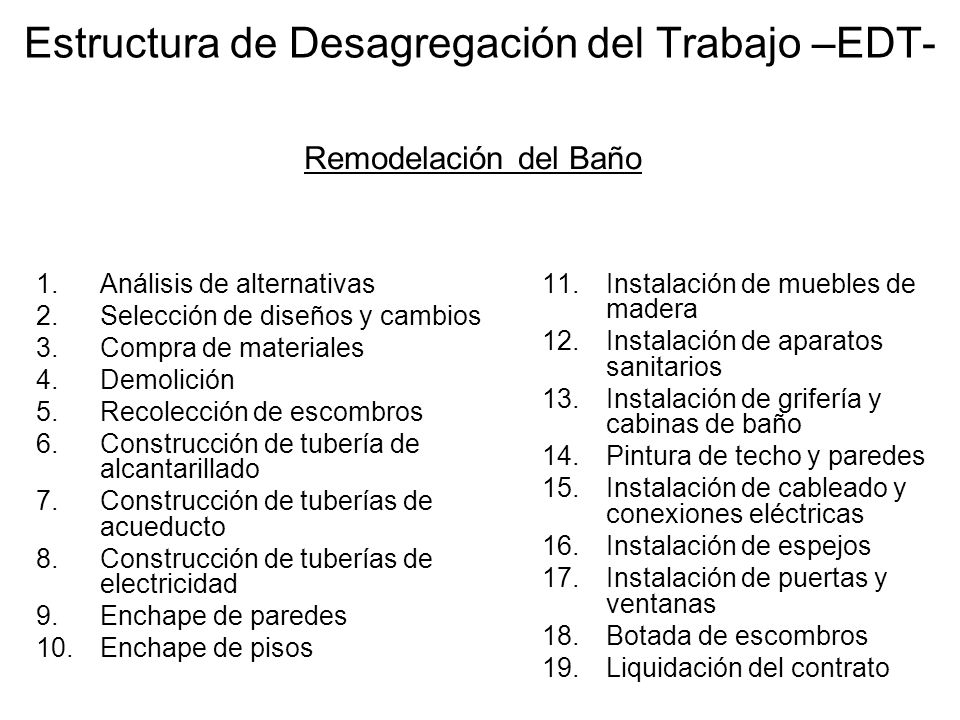

Remodelación del Baño Análisis de alternativas Selección de diseños y cambios Compra de materiales Demolición Recolección de escombros Construcción de tubería de alcantarillado Construcción de tuberías de acueducto Construcción de tuberías de electricidad Enchape de paredes Enchape de pisos Instalación de muebles de madera Instalación de aparatos sanitarios Instalación de grifería y cabinas de baño Pintura de techo y paredes Instalación de cableado y conexiones eléctricas Instalación de espejos Instalación de puertas y ventanas Botada de escombros Liquidación del contrato

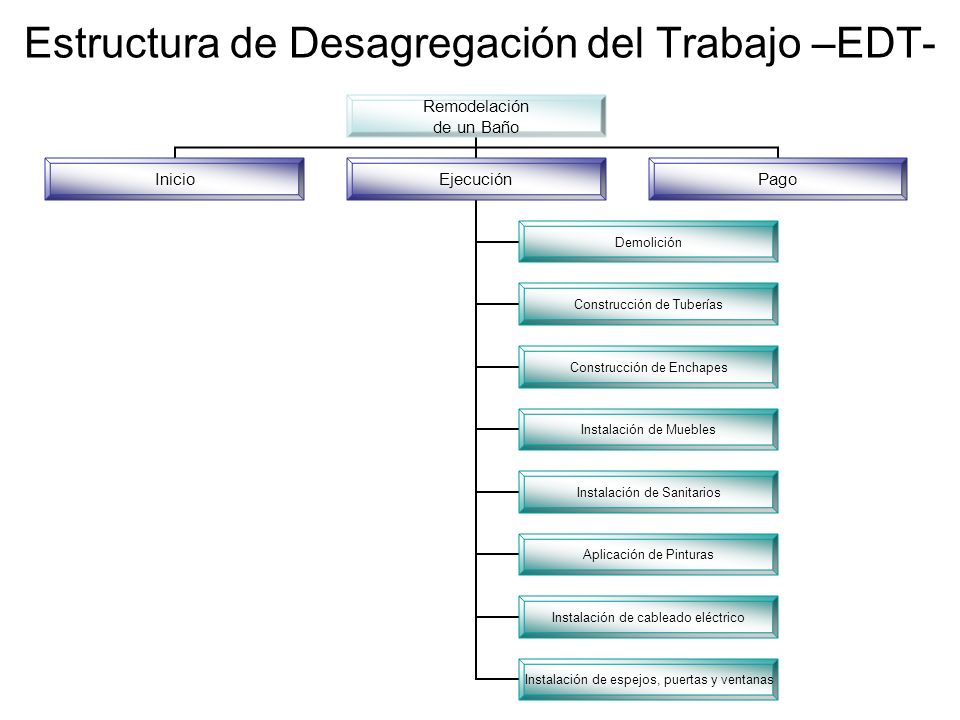

6 Estructura de Desagregación del Trabajo –EDT-

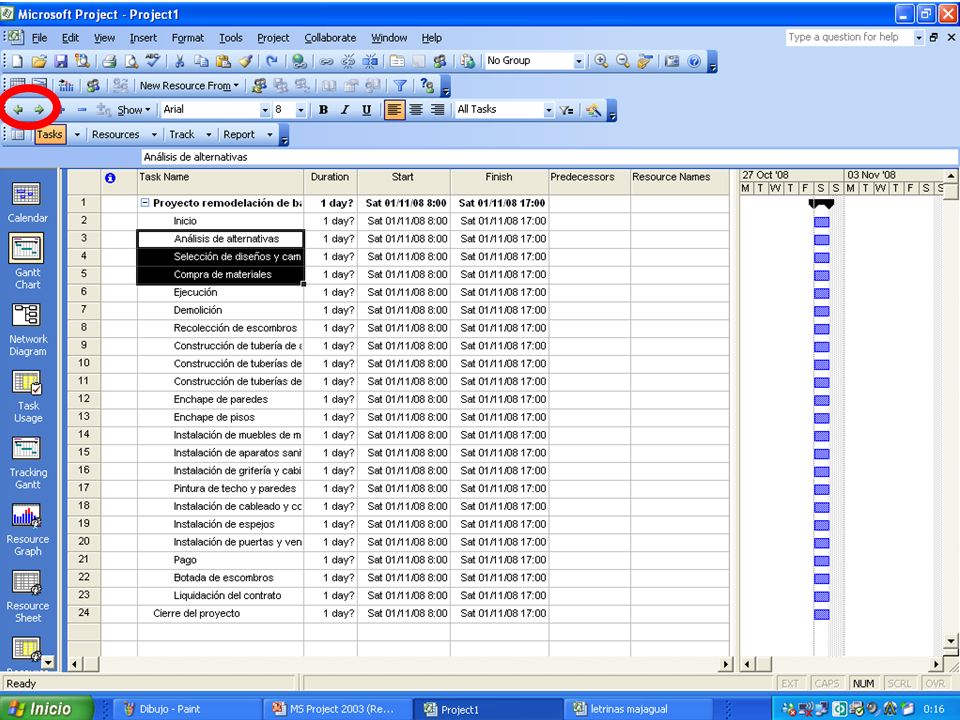

7 Estructura de Desagregación del Trabajo –EDT-

8 Estructura de Desagregación del Trabajo –EDT-

9 Estructura de Desagregación del Trabajo –EDT-

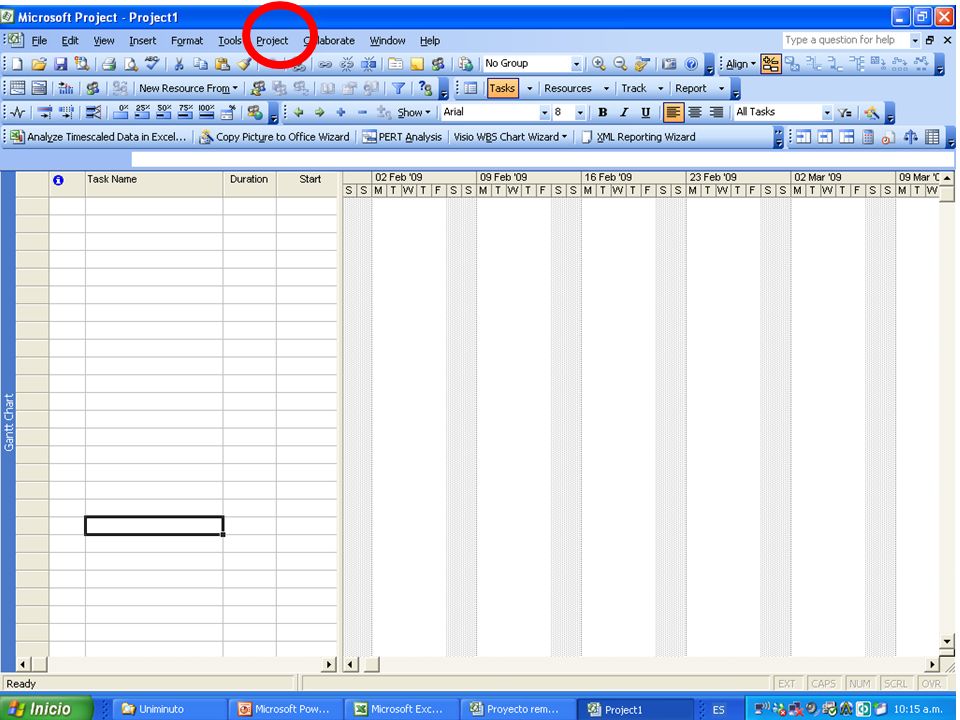

10

11

12

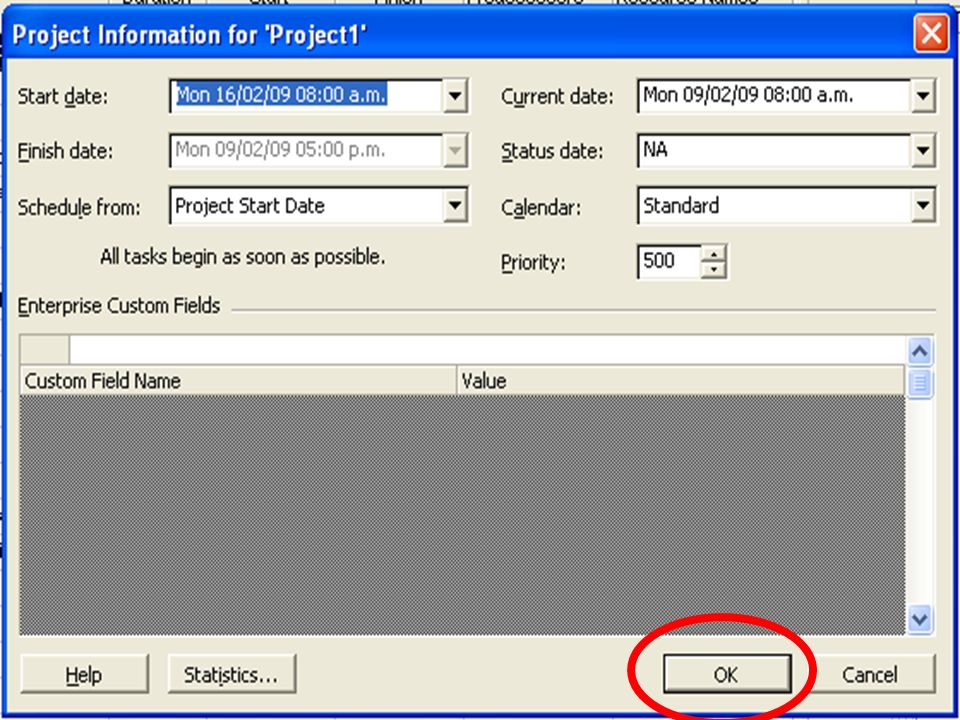

13

14

15

16

17

18

19

20

21

22

23

24

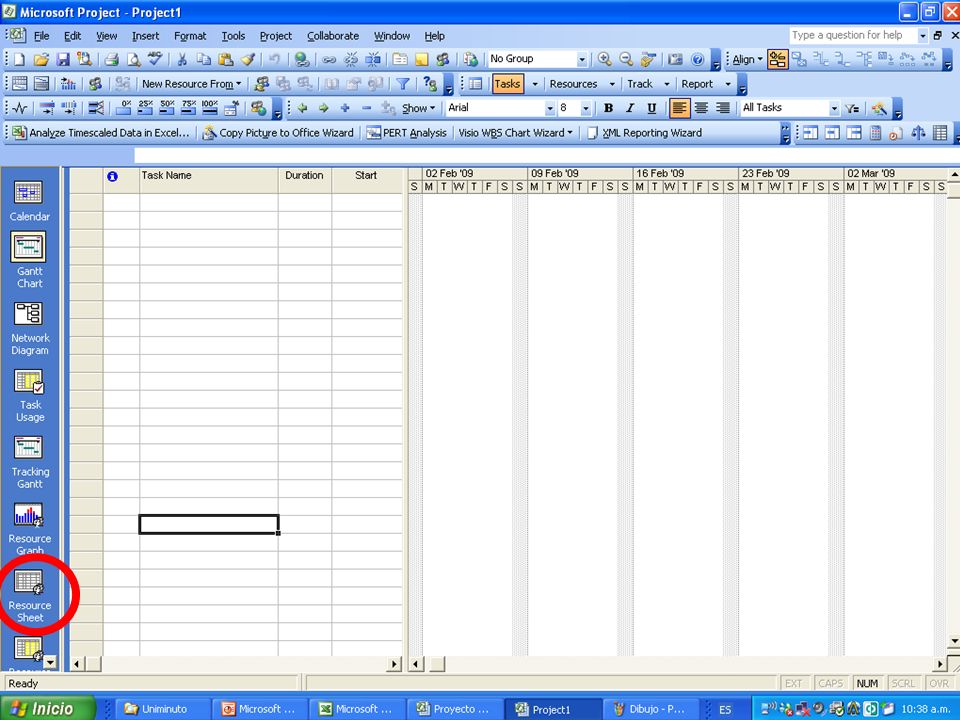

25

26

27

28

29

30

31

32

33

34

35

36

37 Estructura de Desagregación del Trabajo –EDT-

38 Estructura de Desagregación del Trabajo –EDT-

39 Estructura de Desagregación del Trabajo –EDT-

40 Estructura de Desagregación del Trabajo –EDT-

41

42

43

44

45

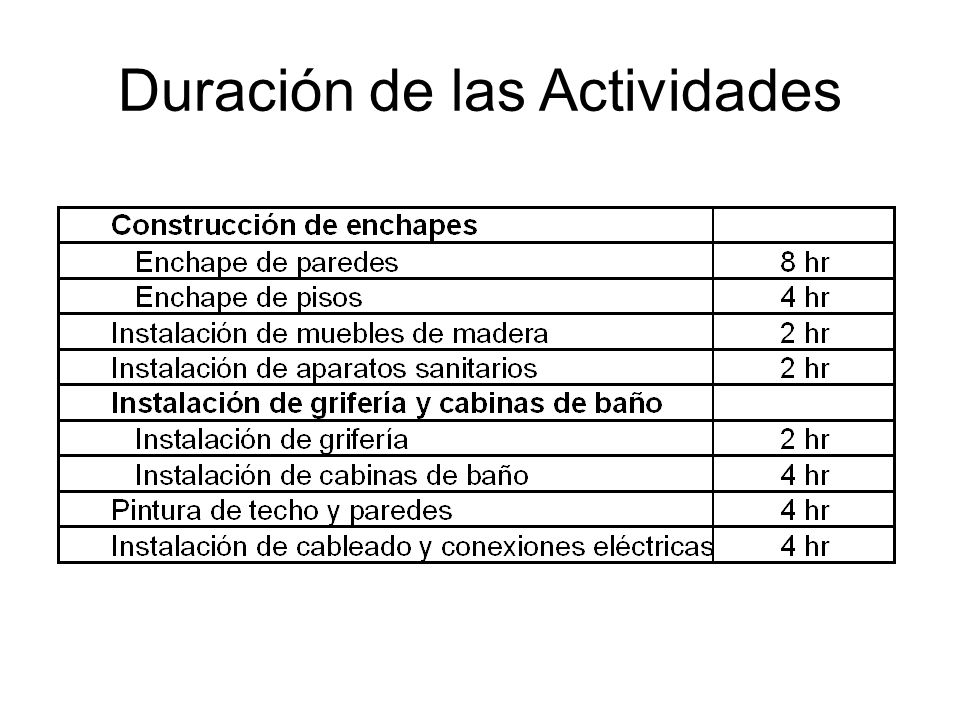

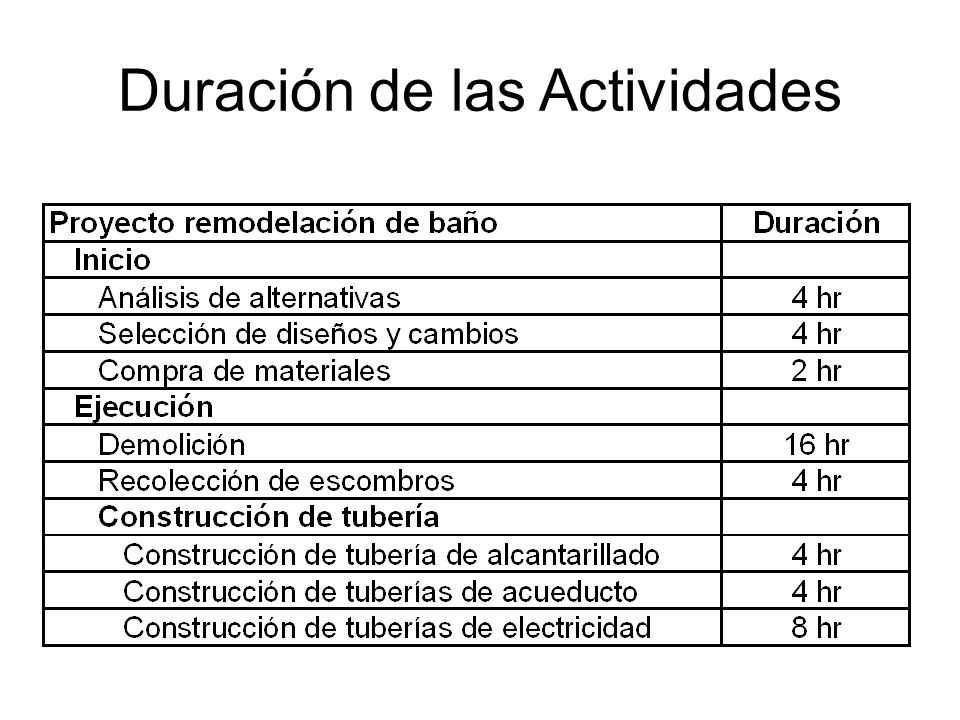

46 Duración de las Actividades

47 Duración de las Actividades

48 Duración de las Actividades

49

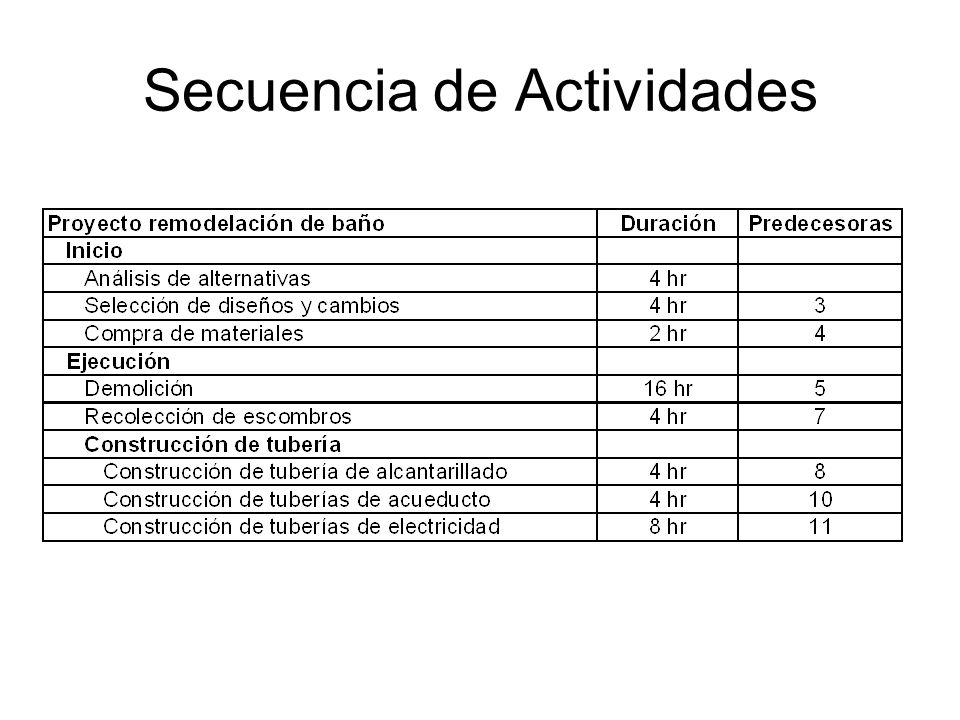

50 Secuencia de las Actividades
Inicio 1 Análisis de Alternativas 2 Selección de diseños y cambios 4 hr 3 Compra de materiales 4 hr 4 Demolición 2 hr 5 Recolección de escombros 16 hr 6 Construcción de tuberías de alcantarillado 4 hr 7 Construcción de tuberías de acueducto 4 hr 8 Construcción de tuberías de electricidad 8 hr 9 Enchapes de paredes 8 hr 10 Enchapes de pisos 4 hr

51 Secuencia de las Actividades
11 Instalación de muebles de madera 12 Instalación de aparatos sanitarios 2 hr 13 Instalación de grifería 2 hr 14 Instalación de cabinas de baños 2 hr 15 Pintura de techo y paredes 4 hr 16 Instalación de cableado y conexiones eléctricas 4 hr 17 Instalación de espejos 4 hr 18 Instalación de puertas y ventanas 2 hr 19 Botada de escombros 2 hr 20 Liquidación del Contrato 2 hr Fin 2 hr

52 Secuencia de Actividades

53 Secuencia de Actividades

54 Secuencia de Actividades

55

56

57

58

59

60

61

62

63

64

65

66

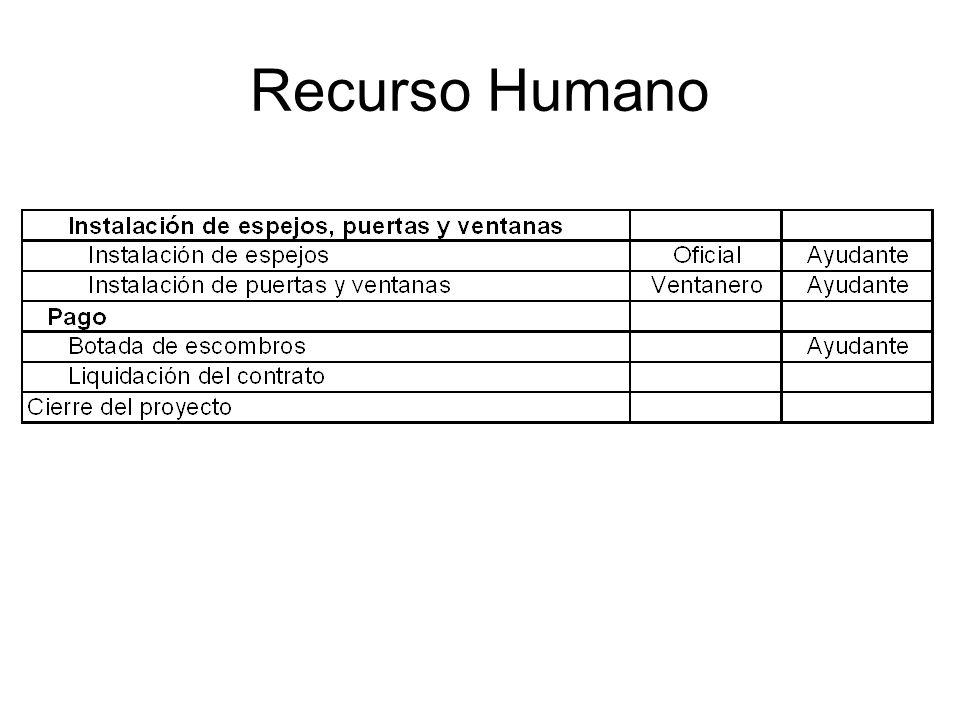

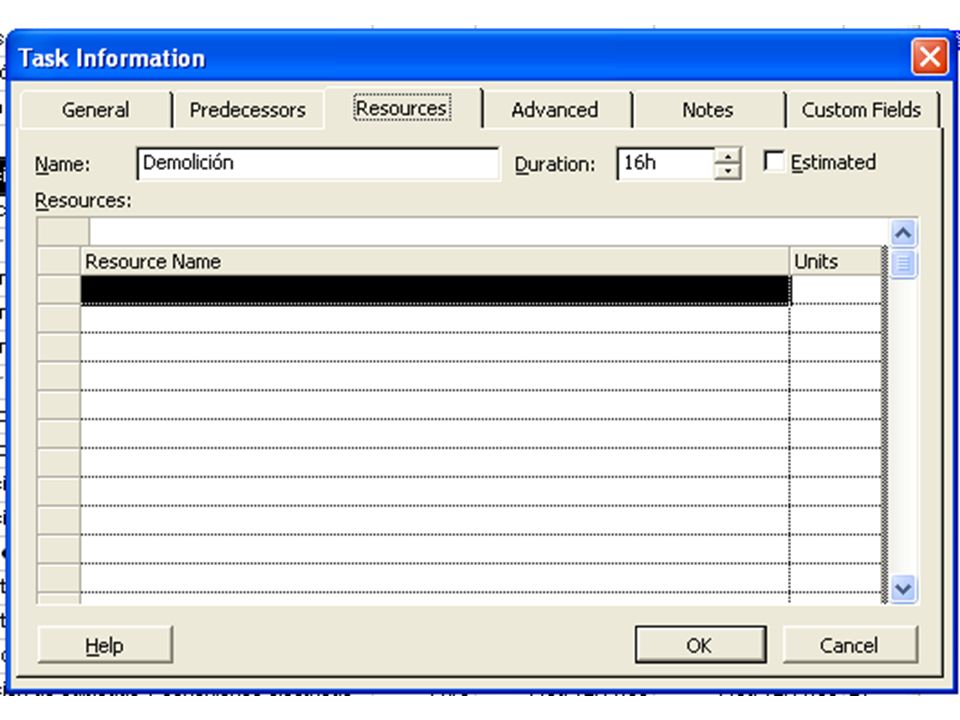

67 Recurso Humano

68 Recurso Humano

69 Recurso Humano

70

71

72

73

74

75

76

77

78

79

80

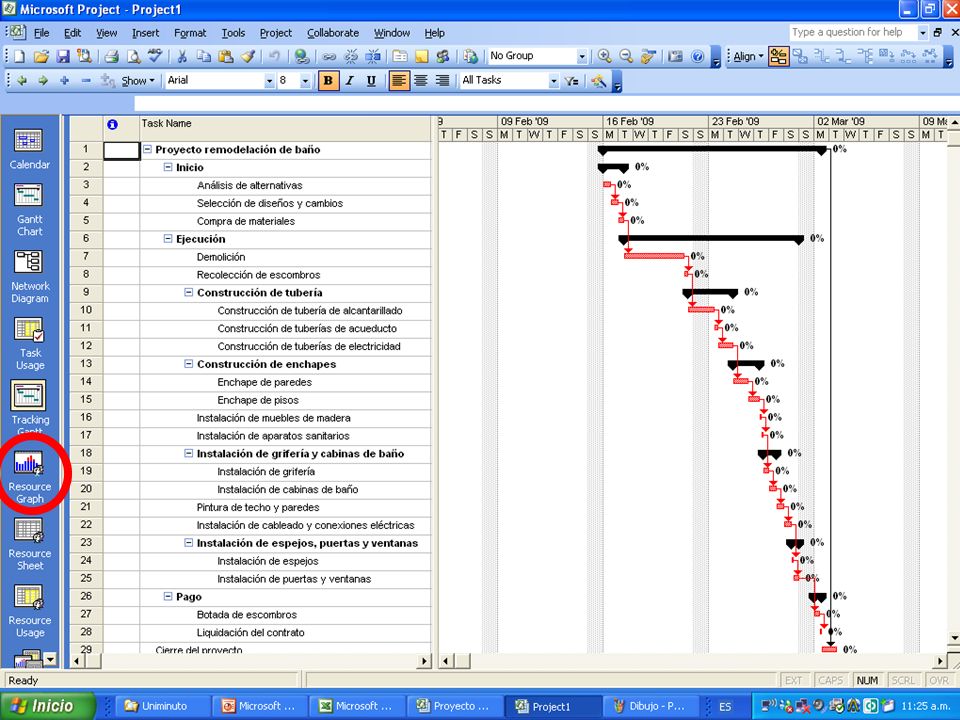

81 Reportes MS Project

82

83 Reportes: Presupuestos

84 Reportes: Presupuestos

85
