1 © ILCEO: ING. MIGUEL ANGEL PEREZ SOLANO Competencia específica a desarrollar UNIDAD 4: SISTEMAS DE TELECOMUNICACIONES Comprender el funcionamiento de la telefonía fija y móvil y los diferentes tipos de líneas digitales, para relacionar la teoría con la práctica. Conocer y analizar las microondas y los satélites, para fundamentar el estudio de sus aplicaciones. Comparar el principio de funcionamiento de la televisión analógica y digital y el principio de funcionamiento de los receptores HDTV para comprender la evolución histórica de la TV.

2 4.1 TELEFONIA (Definición) leer el libroleer el libro VERANO 2016 ING. MAPS2  Alexander Graham Bell patenta el teléfono1878  En 1892 se integra a la red telefónica la primera central manual  En 1890 se integra a la red la primera central telefónica automática Video: Museo de la telefonía Video: breve historia

3 4.1.2 Centrales telefónicas VERANO 2016 ING. MAPS3

4 4

5 (Red Jerárquica de larga distancia) VERANO 2016 ING. MAPS5

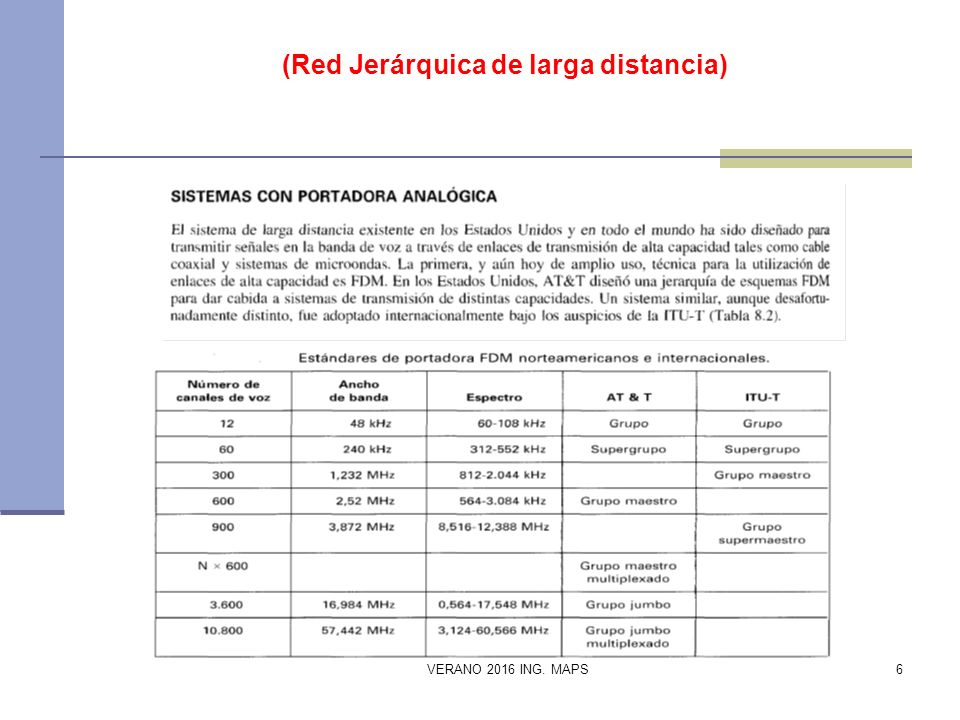

6 (Red Jerárquica de larga distancia) VERANO 2016 ING. MAPS6

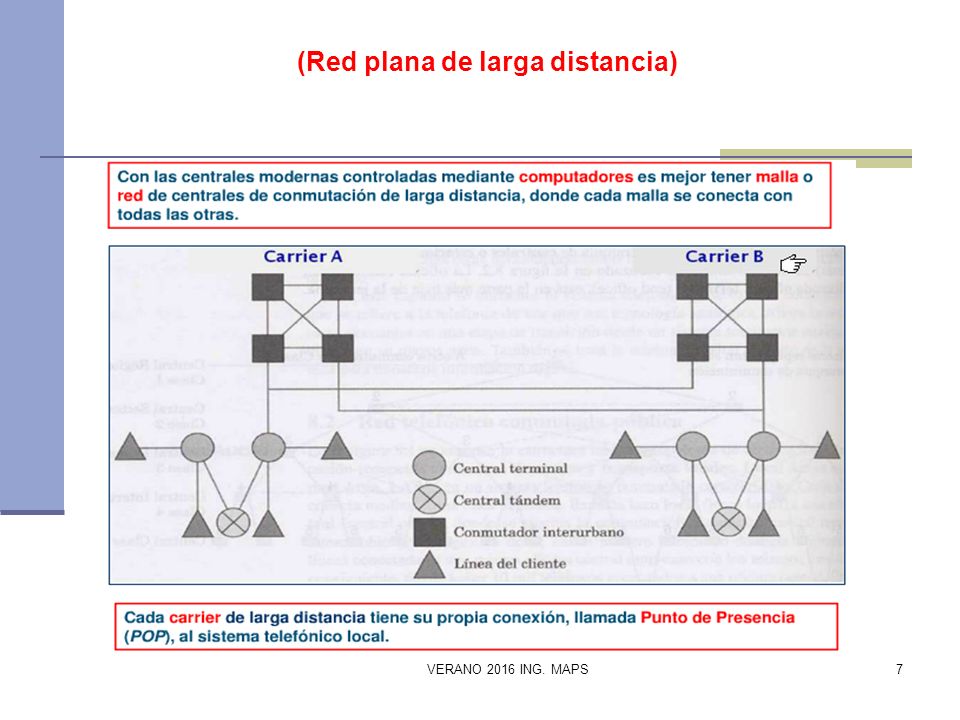

7 (Red plana de larga distancia) VERANO 2016 ING. MAPS7

8 (Elementos de la central) VERANO 2016 ING. MAPS 8

9 LA TELEFONIA CONVENCIONAL (PSTN) (Galeria y el MDF: main distribution frame) VERANO 2016 ING. MAPS9

10 LA TELEFONIA CONVENCIONAL (PSTN) (Centrales de conmutacion) VERANO 2016 ING. MAPS10

11 LA TELEFONIA CONVENCIONAL (PSTN) (Sistema de transmisión) VERANO 2016 ING. MAPS11

12 LA TELEFONIA CONVENCIONAL (PSTN) (El dial-up: origenes el acceso a internet) VERANO 2016 ING. MAPS12

13 LA TELEFONIA CONVENCIONAL (PSTN) (Esquemas de modulación utilizados) VERANO 2016 ING. MAPS13

14 LA TELEFONIA CONVENCIONAL (PSTN) (xDSL: Digital Suscriber Line) VERANO 2016 ING. MAPS14

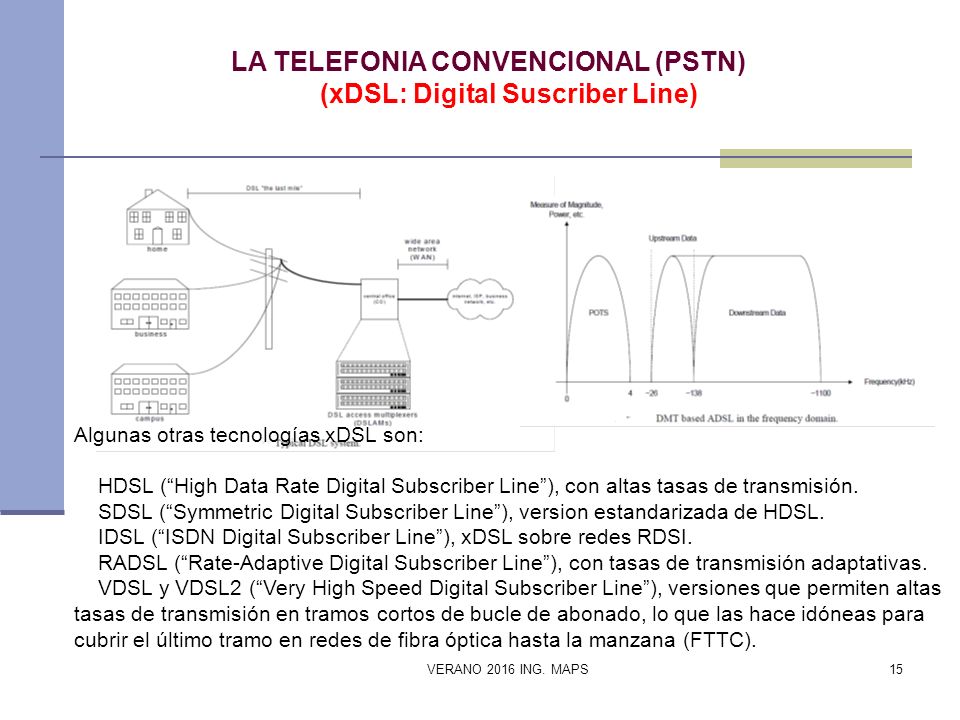

15 LA TELEFONIA CONVENCIONAL (PSTN) (xDSL: Digital Suscriber Line) VERANO 2016 ING. MAPS15 Algunas otras tecnologías xDSL son: HDSL (“High Data Rate Digital Subscriber Line”), con altas tasas de transmisión. SDSL (“Symmetric Digital Subscriber Line”), version estandarizada de HDSL. IDSL (“ISDN Digital Subscriber Line”), xDSL sobre redes RDSI. RADSL (“Rate-Adaptive Digital Subscriber Line”), con tasas de transmisión adaptativas. VDSL y VDSL2 (“Very High Speed Digital Subscriber Line”), versiones que permiten altas tasas de transmisión en tramos cortos de bucle de abonado, lo que las hace idóneas para cubrir el último tramo en redes de fibra óptica hasta la manzana (FTTC).

16 Modulación 16-QAM para ADSL VERANO 2016 ING. MAPS16

17 LA TELEFONIA CONVENCIONAL (PSTN) (Caracteristicas) VERANO 2016 ING. MAPS17

18 LA TELEFONIA CONVENCIONAL (PSTN) (ADSL en la central telefónica) VERANO 2016 ING. MAPS18

19 LA TELEFONIA CONVENCIONAL (PSTN) (Servicios de internet en banda ancha) VERANO 2016 ING. MAPS 19

20 LA TELEFONIA CONVENCIONAL (PSTN) (VDSL) VERANO 2016 ING. MAPS20

21 LA TELEFONIA CONVENCIONAL (PSTN) (VDSL-2 para triple play) VERANO 2016 ING. MAPS 21

22 4.1.3 ISDN o RDI (red digital integrada (Definición) VERANO 2016 ING. MAPS22 ISDN cambia las conexiones internas de la PSTN para que transporte señales digitales multiplexadas por división de tiempo (TDM) en vez de señales analógicas. TDM permite que se transfieran dos o más señales, o flujos de bits, como subcanales en un canal de comunicación. Las señales parecen transferirse en forma simultánea; sin embargo, físicamente, las señales se turnan en el canal. Existen dos tipos de interfaces de ISDN: Interfaz de velocidad básica (BRI): la BRI ISDN está diseñada para su uso en hogares y pequeñas empresas, y proporciona dos canales B de 64 kb/s y un canal D de 16 kb/s. El canal D de BRI está diseñado para propósitos de control y con frecuencia se infrautiliza, debido a que solo tiene que controlar dos canales B (figura a). Interfaz de velocidad primaria (PRI): ISDN también está disponible para instalaciones de mayor tamaño. En América del Norte, PRI proporciona 23 canales B con 64 kb/s y un canal D con 64 kb/s para una velocidad de bits total de hasta 1,544 Mb/s. Esto incluye cierta sobrecarga adicional para la sincronización. En Europa, Australia y otras partes del mundo, PRI ISDN proporciona 30 canales B y un canal D para una velocidad de bits total de hasta 2,048 Mb/s, lo que incluye la sobrecarga para la sincronización (figura b).

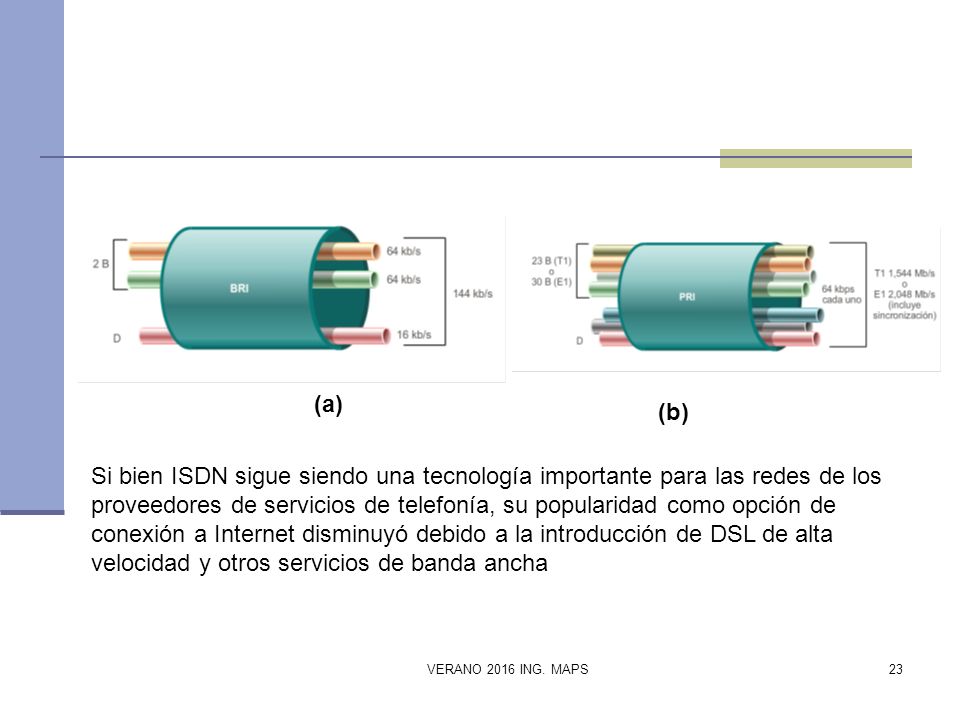

23 VERANO 2016 ING. MAPS23 Si bien ISDN sigue siendo una tecnología importante para las redes de los proveedores de servicios de telefonía, su popularidad como opción de conexión a Internet disminuyó debido a la introducción de DSL de alta velocidad y otros servicios de banda ancha (a) (b)

24 4.1.4 Líneas T1/E1 24 T1 y E1 son sistemas de portadoras digitales de comunicaciones, que usa pulsos digitales y no señales analógicas. Una portadora T1 multiplexa por división de tiempo muestras codificadas PCM de 24 canales de banda de voz, para transmitirlas por un solo conductor de par metálico o una línea de transmisión de fibra óptica

25 La jerarquía digital plesiócrona —abreviada como PDH, del inglés Plesiochronous Digital Hierarchy— es una tecnología usada en telecomunicación tradicionalmente para telefonía que permite enviar varios canales telefónicos sobre un mismo medio (ya sea cable coaxial, radio o microondas) usando técnicas de multiplexación por división de tiempo y equipos digitales de transmisión VERANO 2016 ING. MAPS25

26 VERANO 2012 ING. MAPS26

27 4.1.5 Tecnología ADSL. VERANO 2016 ING. MAPS27 ADSL – Asymmetrical Digital Subscriber Line, is a broadband communication technology that creates high-speed access to the Internet and remote networks using the phone lines that are already present in your home. ADSL is superior to analog modems in many respects. What are the benefits of ADSL?: You can talk on the phone and use the Internet at the same time on a single phone line. You can connect to the Internet at up to 140 times faster than analog modems. Your connection to the Internet is always on. Your home has its own dedicated connection Your connection is highly reliability. Your connection is highly secure

28 4.1.6 SONET/SDH/PDH VERANO 2016 ING. MAPS28 La red óptica sincronizada (en idioma inglés Synchronous Optical Network, cuyo acrónimo es SONET) es un estándar para el transporte de telecomunicaciones en redes de fibra óptica. SONET define una tecnología para transportar muchas señales de diferentes capacidades a través de una jerarquía óptica síncrona y flexible. Esto se logra por medio de un esquema de multiplexado por interpolación de bytes. La interpolación de bytes simplifica la multiplexación y ofrece una administración de la red extremo a extremo Señales y velocidades binarias SONET
