2 LA RED DE ACCESO DE TELECOMUNICACIONES EN LOS NUEVOS MEDIOS TECNOLÓGICOS PARA LA EDUCACIÓN A DISTANCIA Ing. Oscar Szymanczyk oscarszy@copitec.org.ar

3 Objetivos de esta presentación Analizar cada una de las distintas redes de acceso de telecomunicaciones. Referenciar su evolución histórica. Describir las topologías de las diferentes redes de telecomunicaciones. Puntualizar características esenciales en su aplicación a la Educación a Distancia.

4 En particular que veremos: 1) Como del primitivo y único acceso telefónico, se dispone ahora de por lo menos seis nuevas posibilidades de accesos a telecomunicaciones. 2) Posibilidades del espectro inalámbrico. 3) Características del ancho de banda

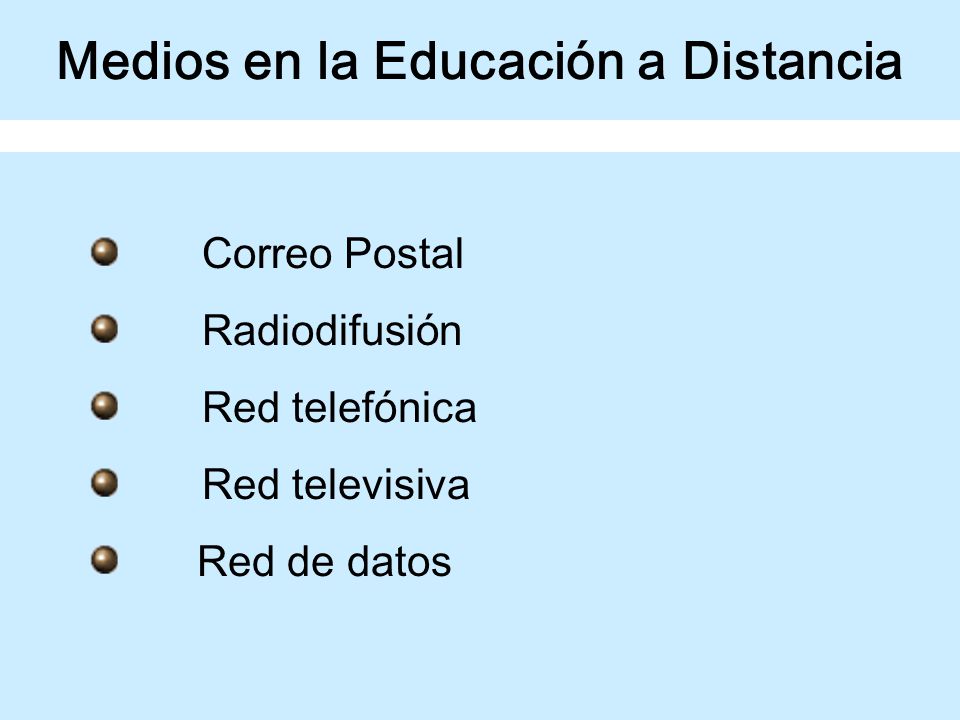

5 Medios en la Educación a Distancia Correo Postal Radiodifusión Red telefónica Red televisiva Red de datos

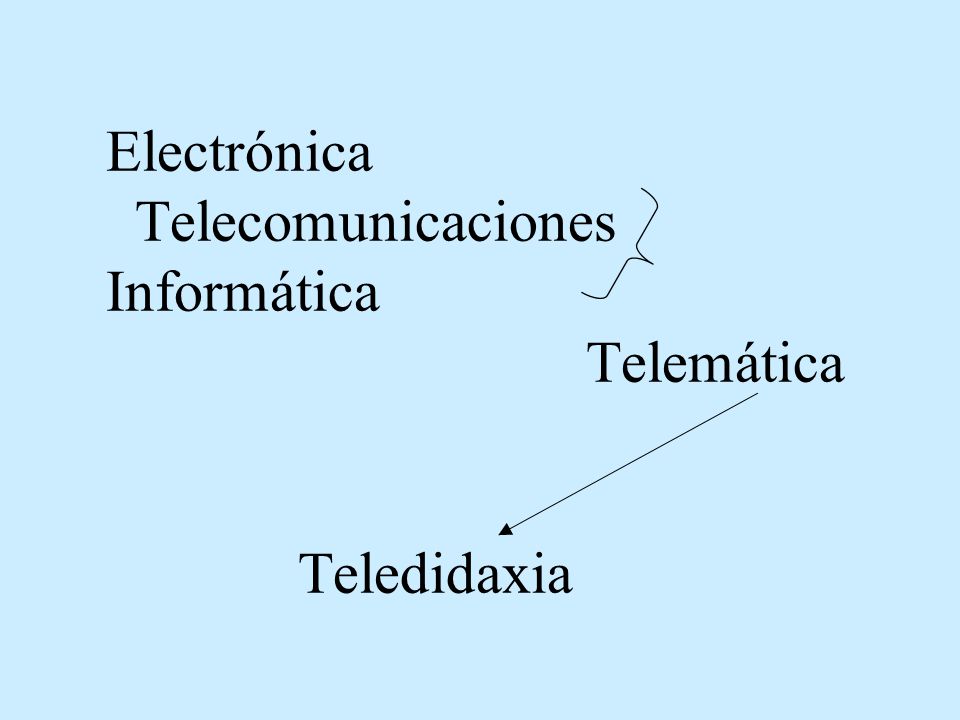

6 Electrónica Telecomunicaciones Informática Telemática Teledidaxia

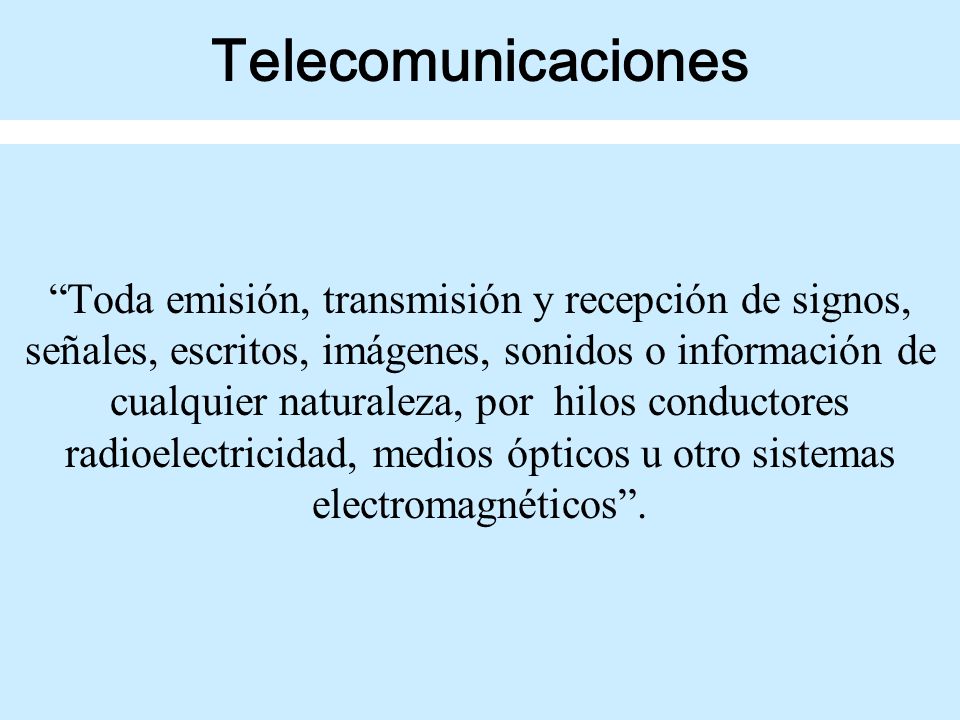

7 Telecomunicaciones “Toda emisión, transmisión y recepción de signos, señales, escritos, imágenes, sonidos o información de cualquier naturaleza, por hilos conductores radioelectricidad, medios ópticos u otro sistemas electromagnéticos”.

8 Red de acceso Central Abonado

9 Teléfono Bell de 1878

10

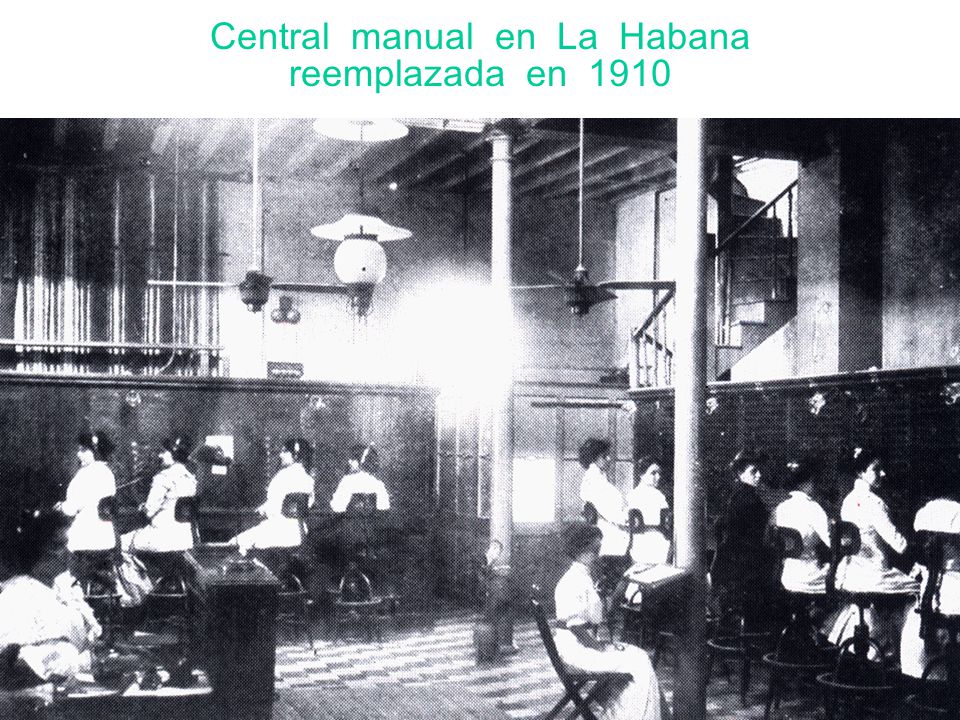

11 Central manual en La Habana reemplazada en 1910

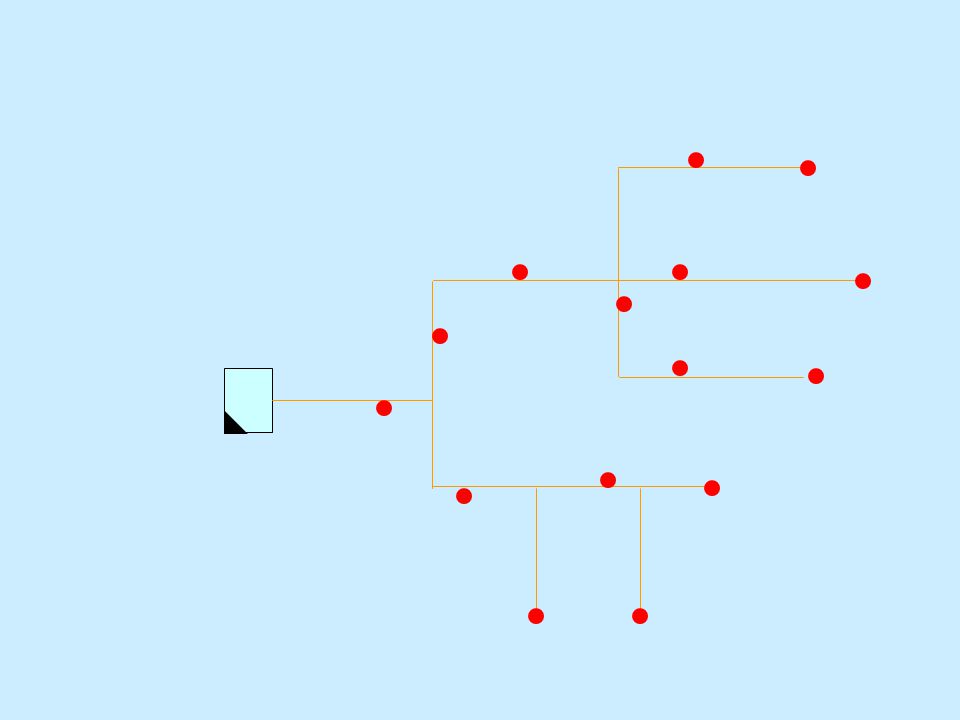

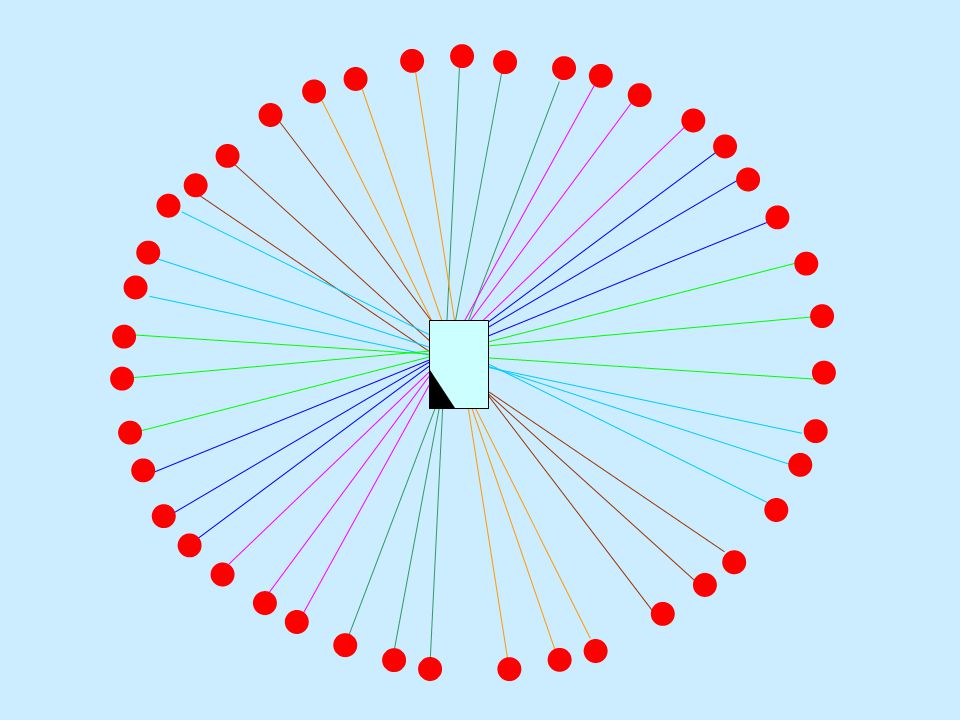

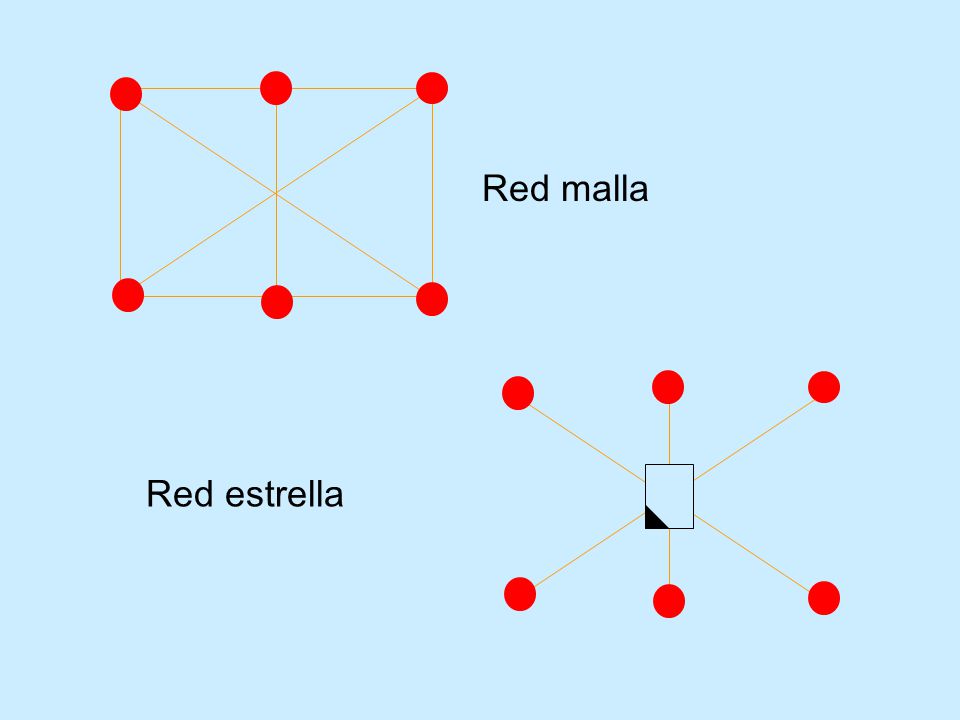

12 Red malla Red estrella

13 Teléfono Ericsson de 1895

14 Teléfonos Western Electric 1907 y 1957

15

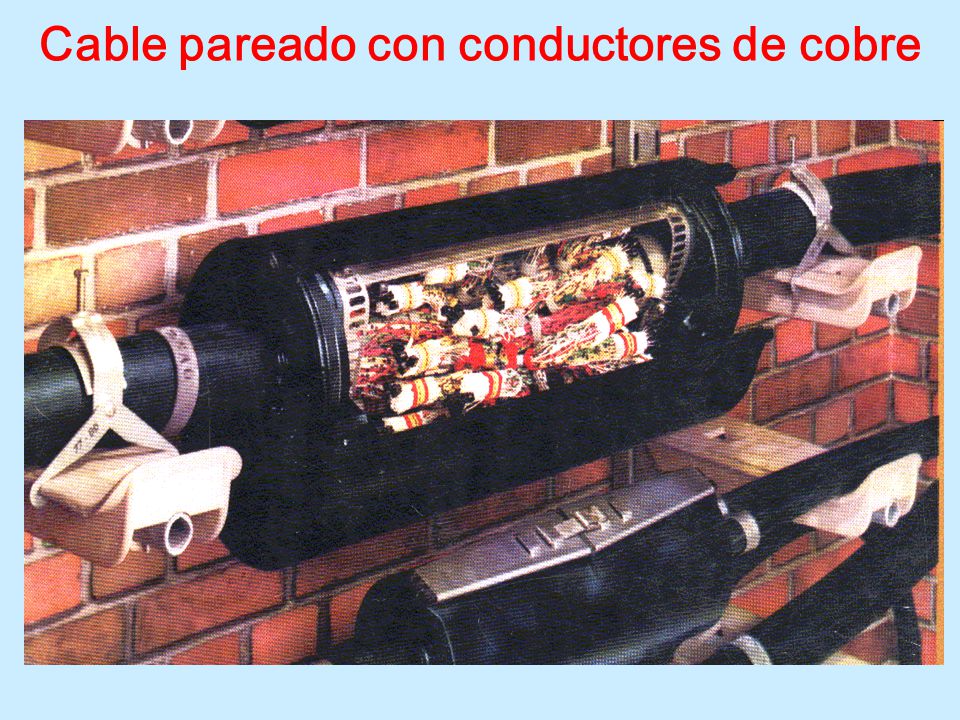

16 Cable pareado con conductores de cobre

17

18 Cables de fibra óptica

19

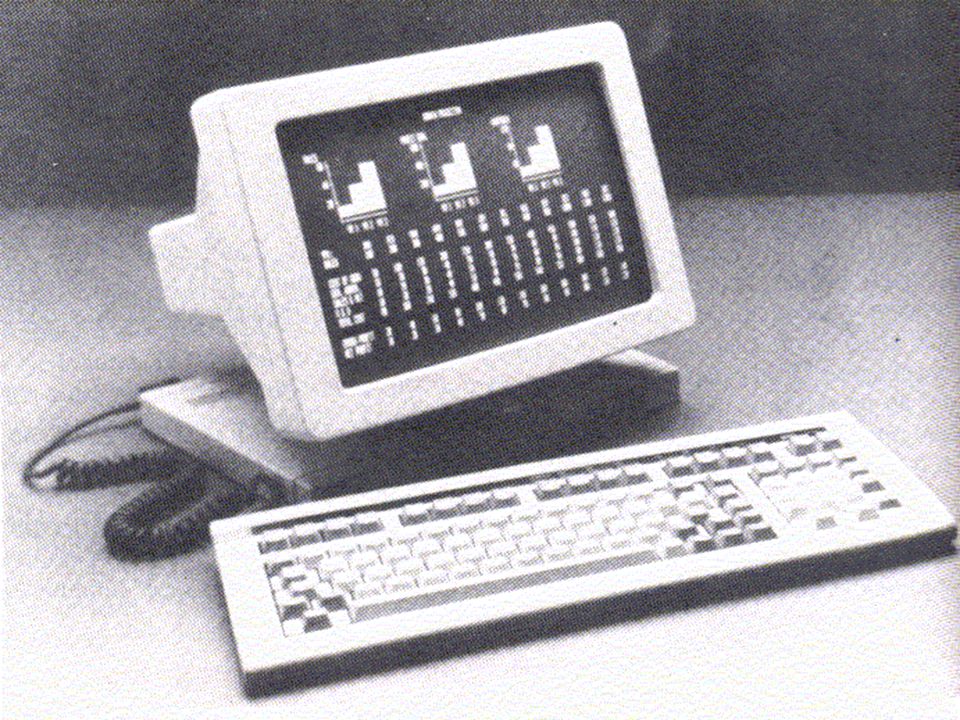

20

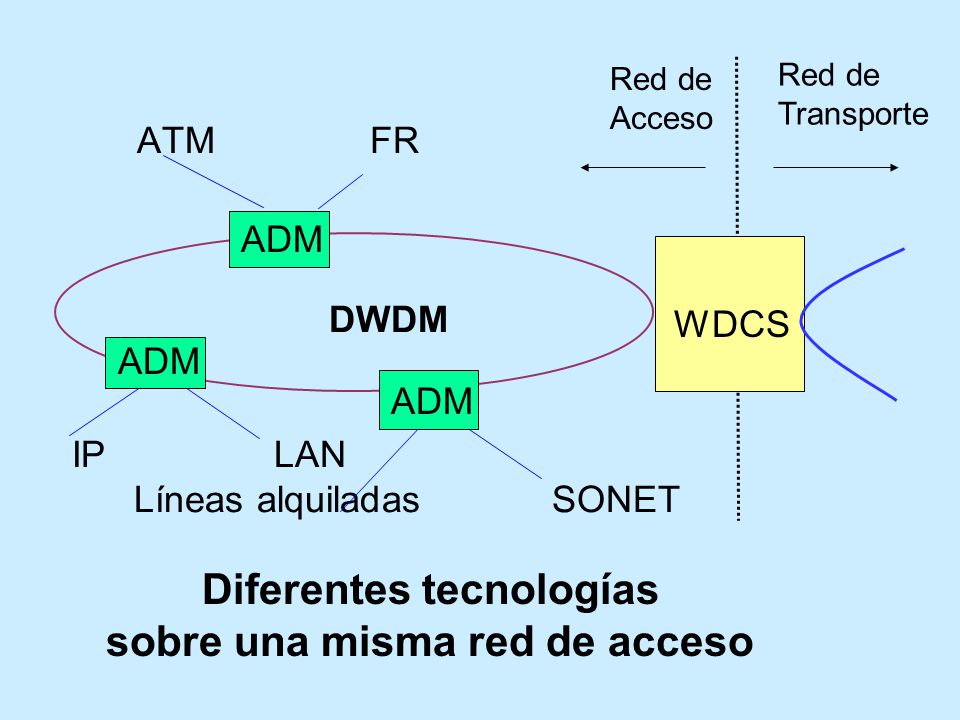

21 ATM FR DWDM IP LAN Líneas alquiladas SONET Red de Transporte Red de Acceso WDCS ADM Diferentes tecnologías sobre una misma red de acceso

22 10Hz 10 2 10 3 10 4 10 5 10 6 10 7 10 8 10 9 10 10 10 11 10 12 10 13 10 14 10 15 Canal telefónico 300-3400 Hz Fluido eléctrico 50 Hz Emisoras de onda larga 300-3000 KHz Emisoras de onda corta 3-30 MHz Emisoras de TV 30-300 MHz Celular- Satelital 300-3000 MHz Microondas 3-30 GHz Infrarrojos 30-300 THz Laser 30 PHz Espectro Electromagnético

23 Red telefónica Red cableada en pares de cobre Red de cobre con ISDN Red híbrida fibra coaxial (HFC) Red de fibra y cobre con ADSL Red de fibra óptica

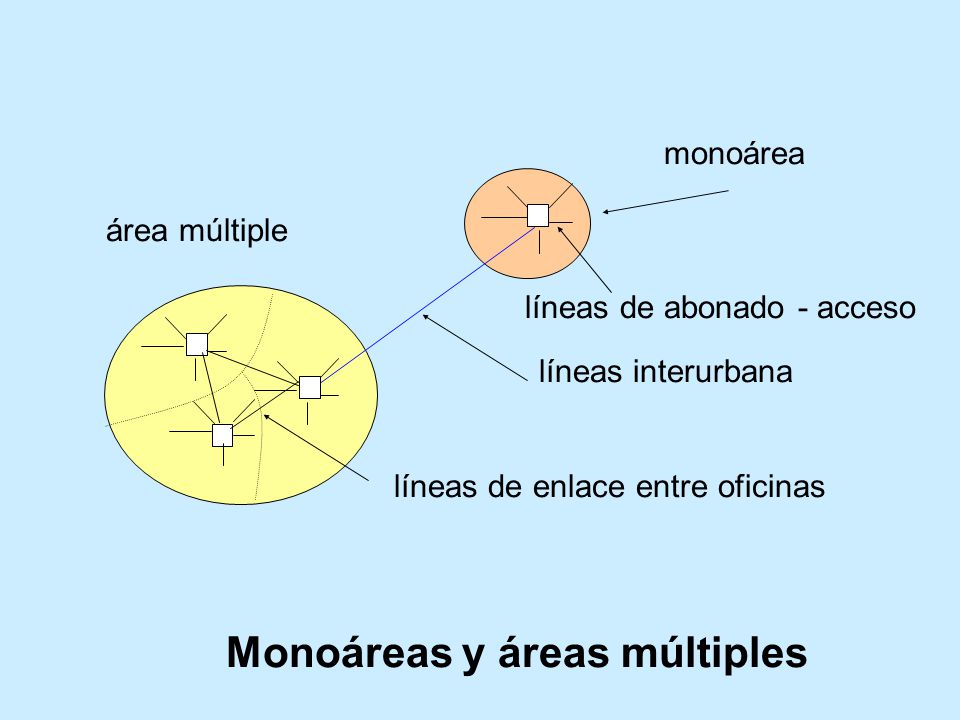

24 monoárea área múltiple líneas de abonado - acceso líneas interurbana líneas de enlace entre oficinas Monoáreas y áreas múltiples

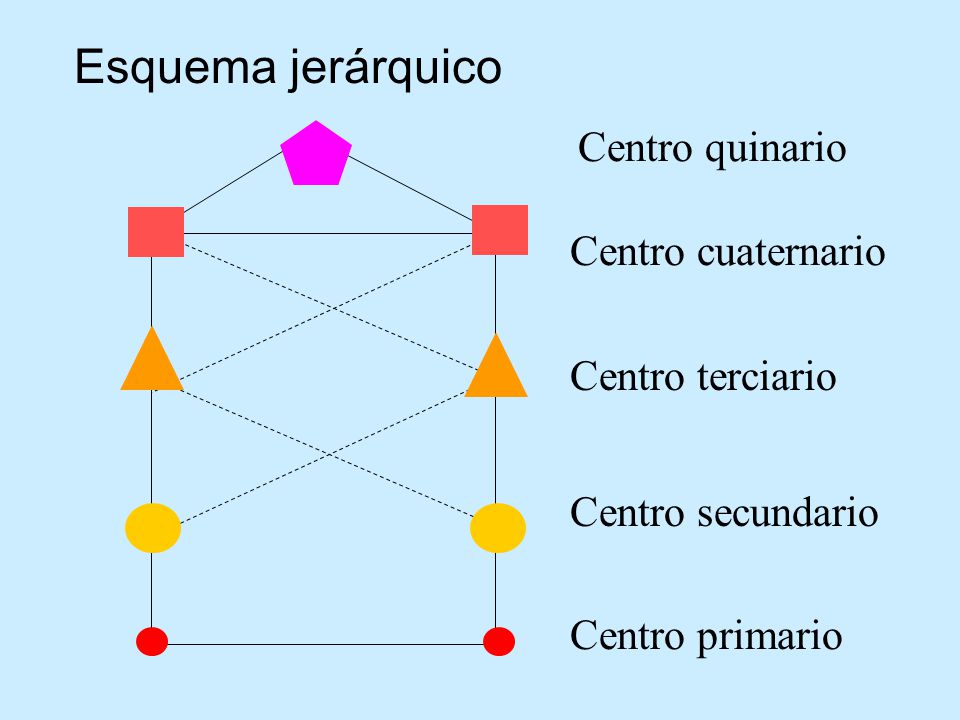

25 Centro quinario Centro cuaternario Centro terciario Centro secundario Centro primario Esquema jerárquico

26 Centro secundario Centro primario Centro colector Red jerárquica telefónica

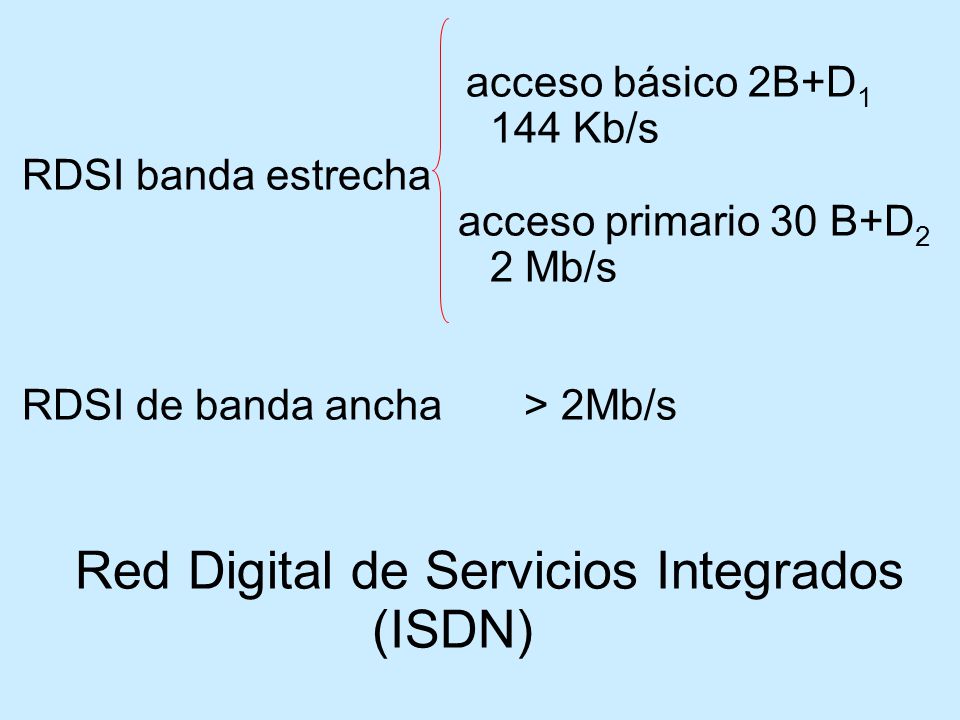

27 acceso básico 2B+D 1 144 Kb/s RDSI banda estrecha  acceso primario 30 B+D 2 2 Mb/s RDSI de banda ancha > 2Mb/s Red Digital de Servicios Integrados (ISDN)

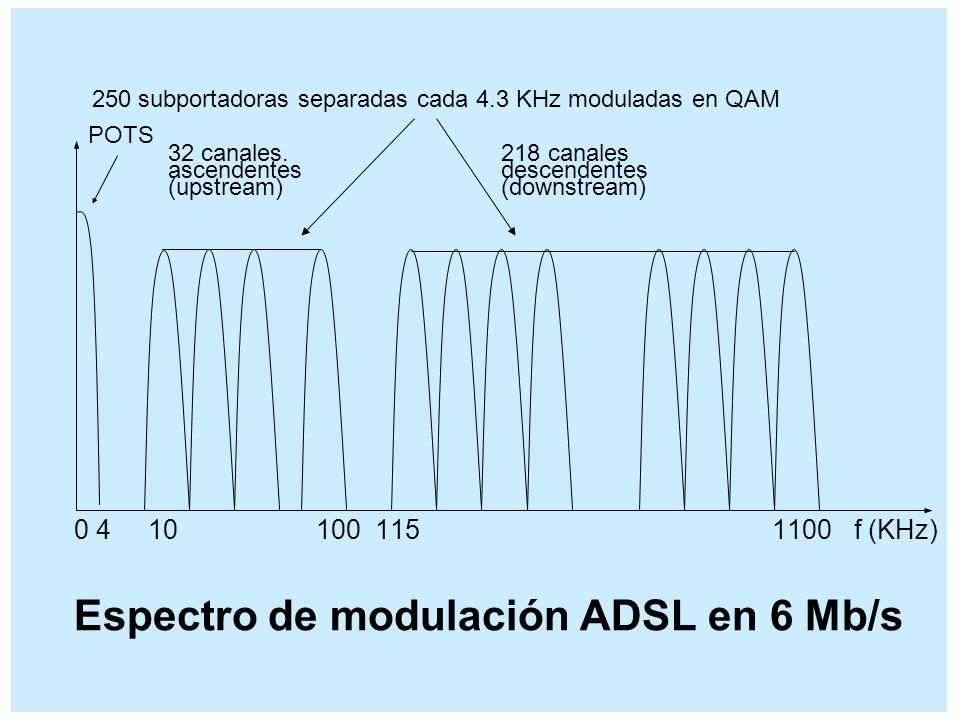

28 250 subportadoras separadas cada 4.3 KHz moduladas en QAM POTS 32 canales.218 canales ascendentesdescendentes (upstream)(downstream) 0 4 10 100 115 1100 f (KHz) Espectro de modulación ADSL en 6 Mb/s

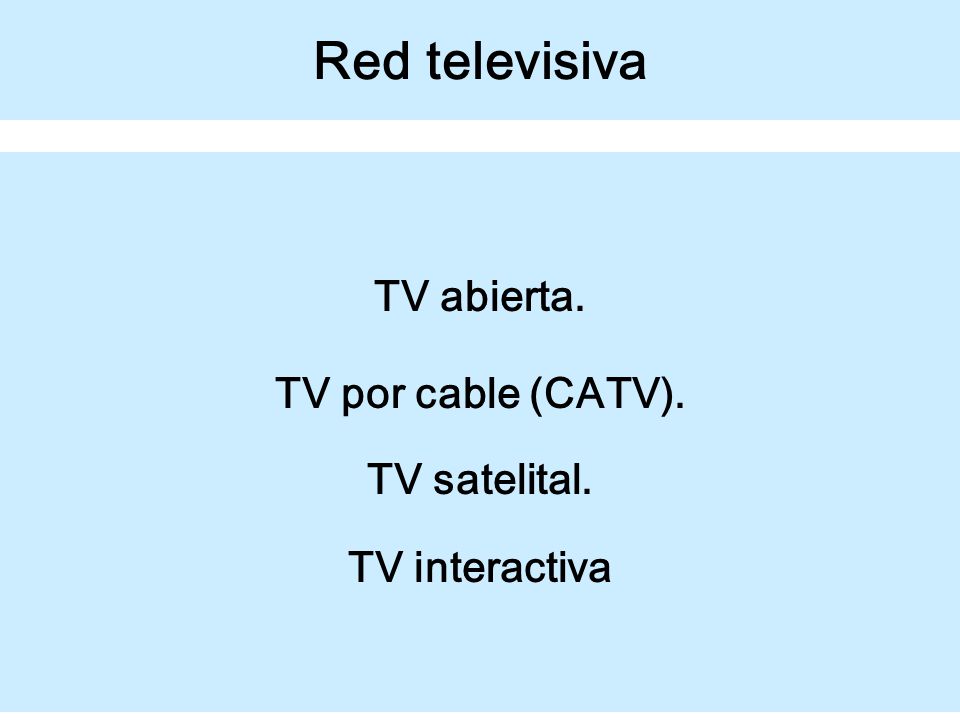

29 Red televisiva TV abierta. TV por cable (CATV). TV satelital. TV interactiva

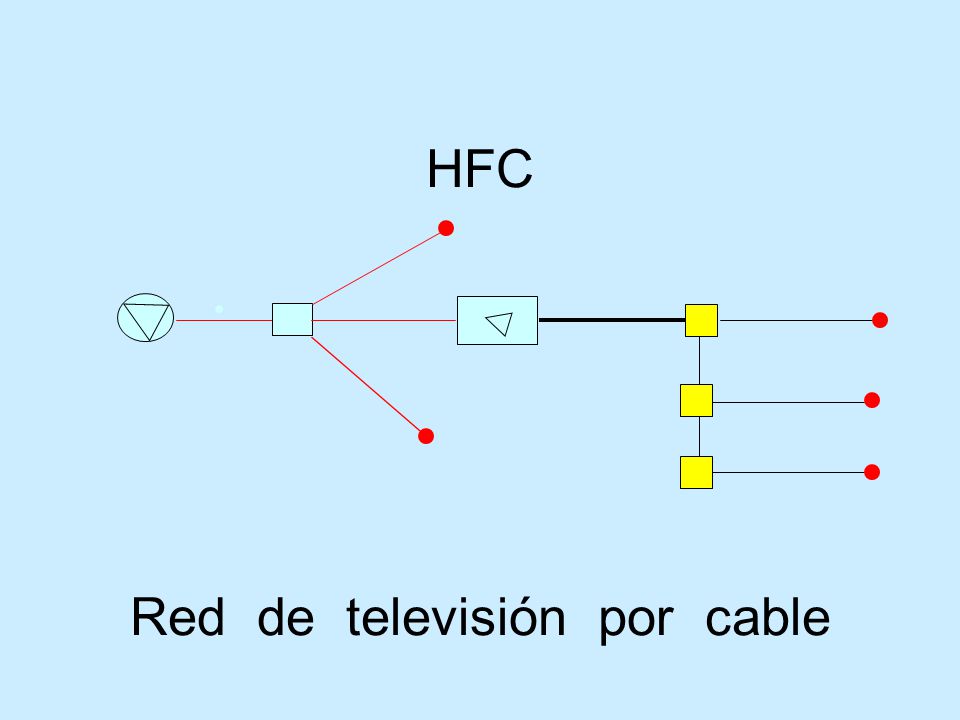

30 HFC Red de televisión por cable

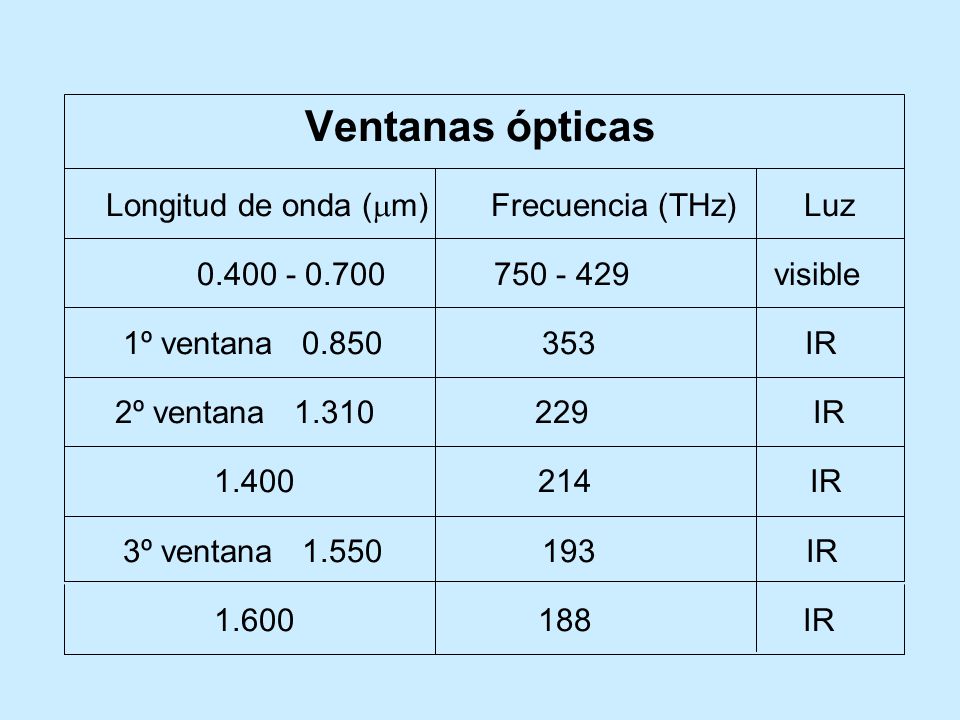

31 Ventanas ópticas Longitud de onda (  m) Frecuencia (THz) Luz 0.400 - 0.700 750 - 429 visible 1º ventana 0.850 353 IR 2º ventana 1.310 229 IR 1.400 214 IR 3º ventana 1.550 193 IR 1.600 188 IR

32 Red inalámbrica Red inalámbrica celular. Red satelital. Anillo local inalámbrico (WLL). Acceso por microondas (LMDS). Enlace infrarrojo o LASER. Sistema de Comunicaciones Personales (PCS).

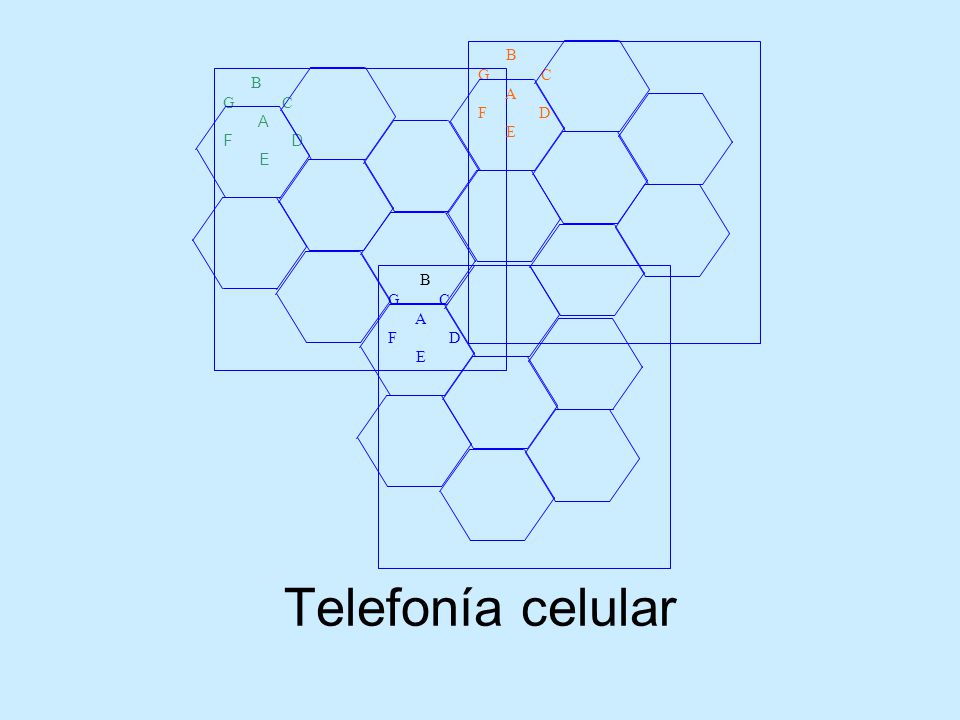

33 Telefonía celular B G C A F D E B G C A F D E B G C A F D E

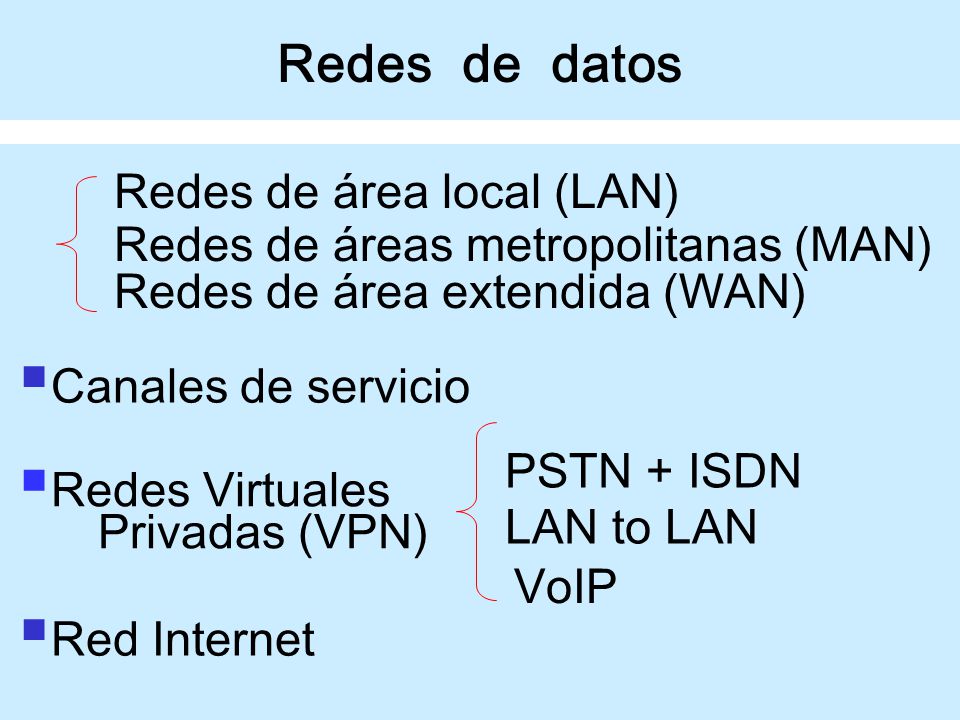

34 Redes de datos  Canales de servicio  Redes Virtuales Privadas (VPN) PSTN + ISDN LAN to LAN VoIP  Red Internet Redes de área local (LAN) Redes de áreas metropolitanas (MAN) Redes de área extendida (WAN)

35 fibra óptica par trenzado red par trenzado troncal módem módem línea de abonado línea de abonado analógica analógica Módems en banda vocal

36 DTE DCE DCE DTE línea / canal de transmisión interfaz interfaz mainframe modem módem workstation Componentes básicos de un canal de servicio de datos

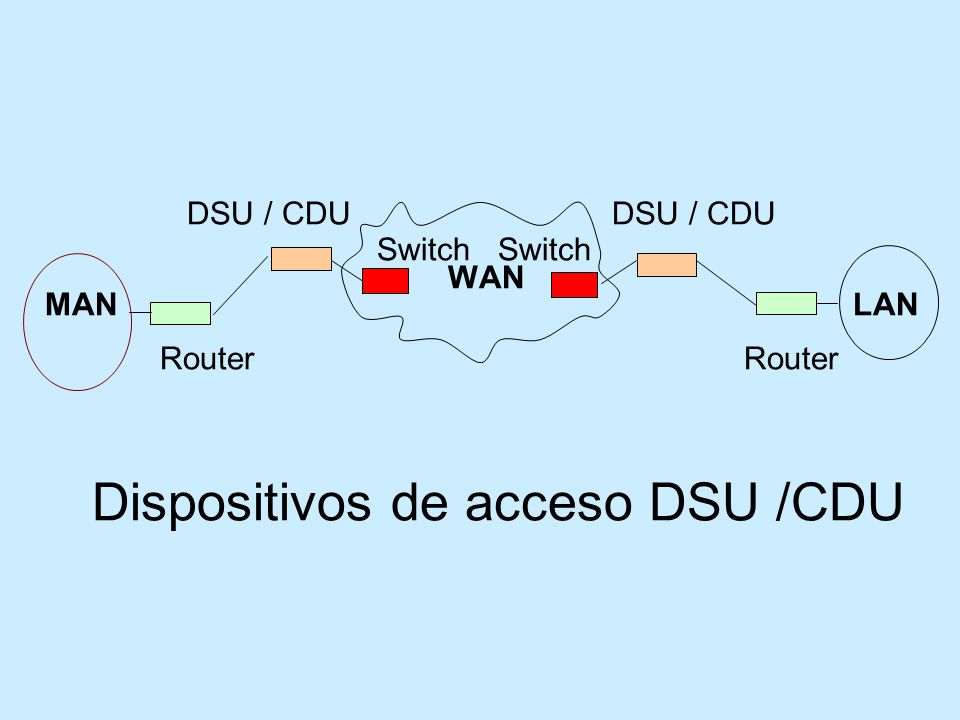

37 DSU / CDU DSU / CDU Switch Switch WAN MAN LAN Router Router Dispositivos de acceso DSU /CDU

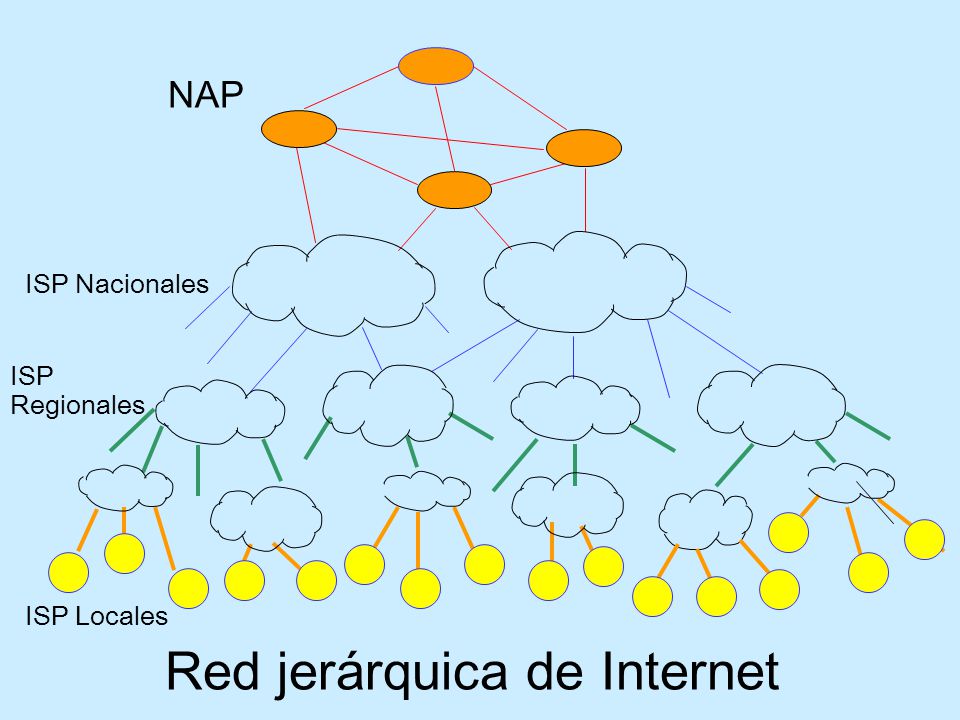

38 NAP ISP Nacionales ISP Regionales ISP Locales Red jerárquica de Internet

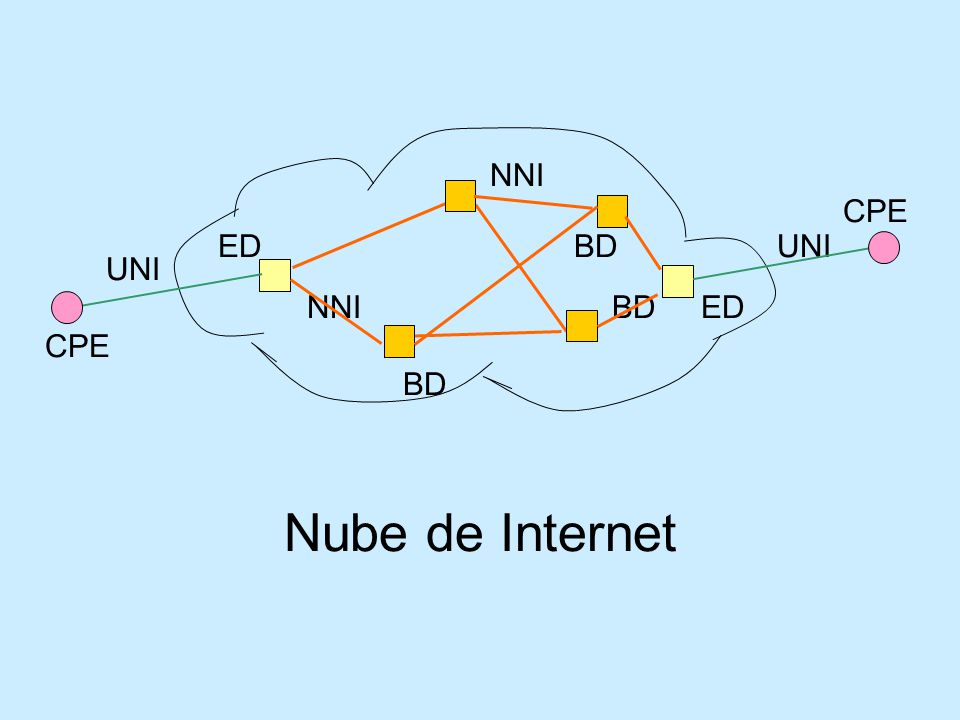

39 NNI CPE ED BD UNI UNI NNI BD ED CPE BD Nube de Internet

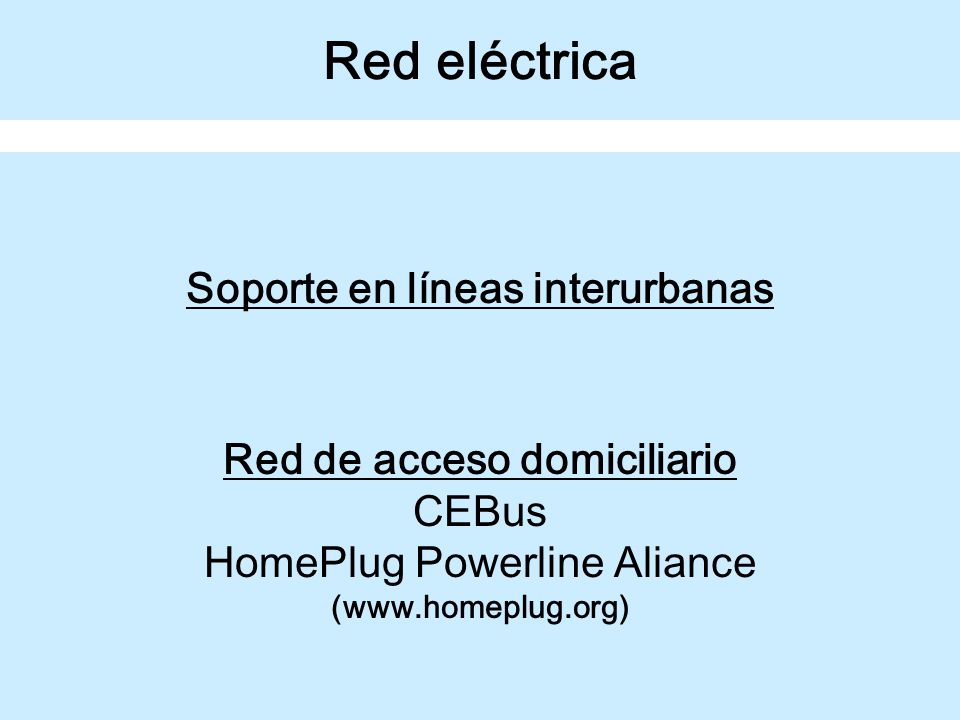

40 Red eléctrica Soporte en líneas interurbanas Red de acceso domiciliario CEBus HomePlug Powerline Aliance (www.homeplug.org)

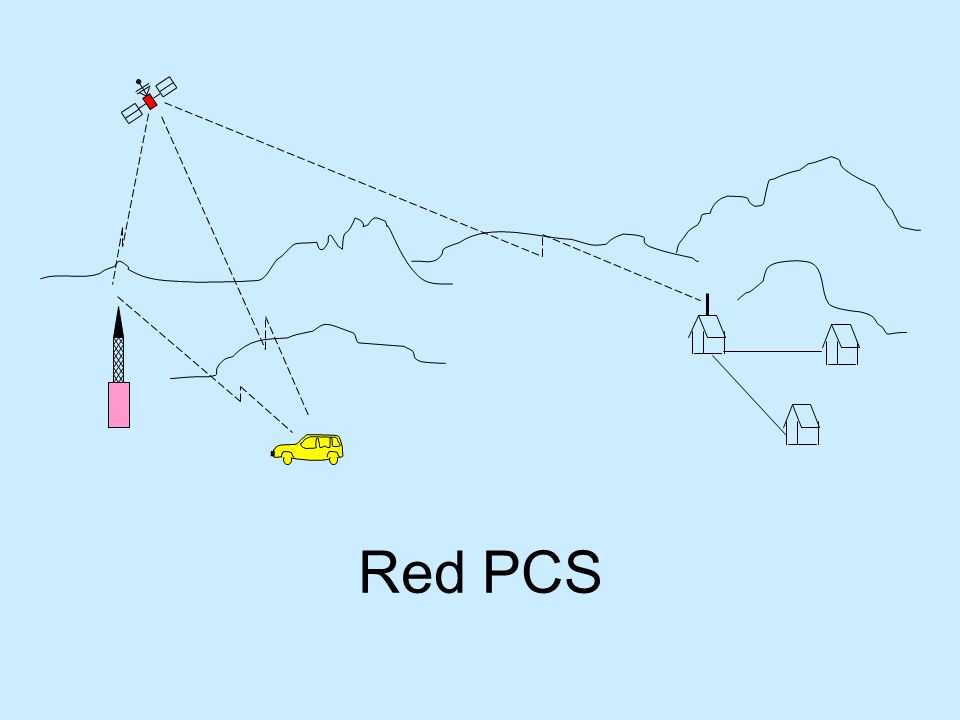

41 Red PCS

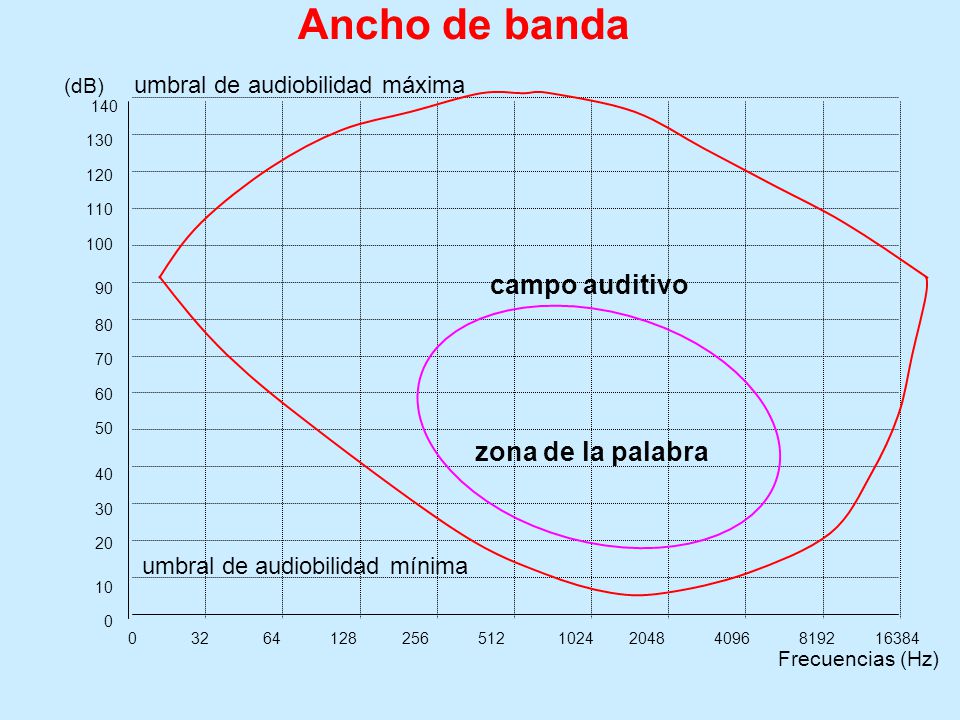

42 Ancho de banda (dB) umbral de audiobilidad máxima 140 130 120 110 100 90 campo auditivo 80 70 60 50 zona de la palabra 40 30 20 umbral de audiobilidad mínima 10 0 0 32 64 128 256 512 1024 2048 4096 8192 16384 Frecuencias (Hz)

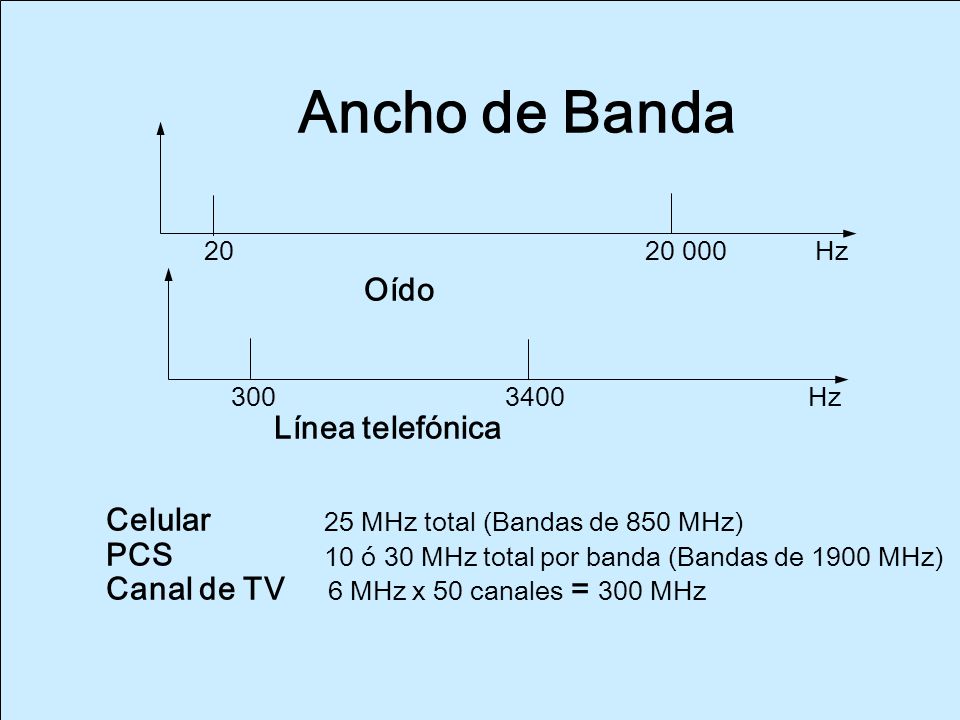

43 Ancho de Banda 20 20 000 Hz Oído 300 3400 Hz Línea telefónica Celular 25 MHz total (Bandas de 850 MHz) PCS 10 ó 30 MHz total por banda (Bandas de 1900 MHz) Canal de TV 6 MHz x 50 canales = 300 MHz

44 Ancho de Banda Equipos de audio de HF dB 30 20 000 Hz Frecuencia Un canal de TV = 6 ó 8 MHz

45 Conjunción actual de redes CATV ISP CO Abonado

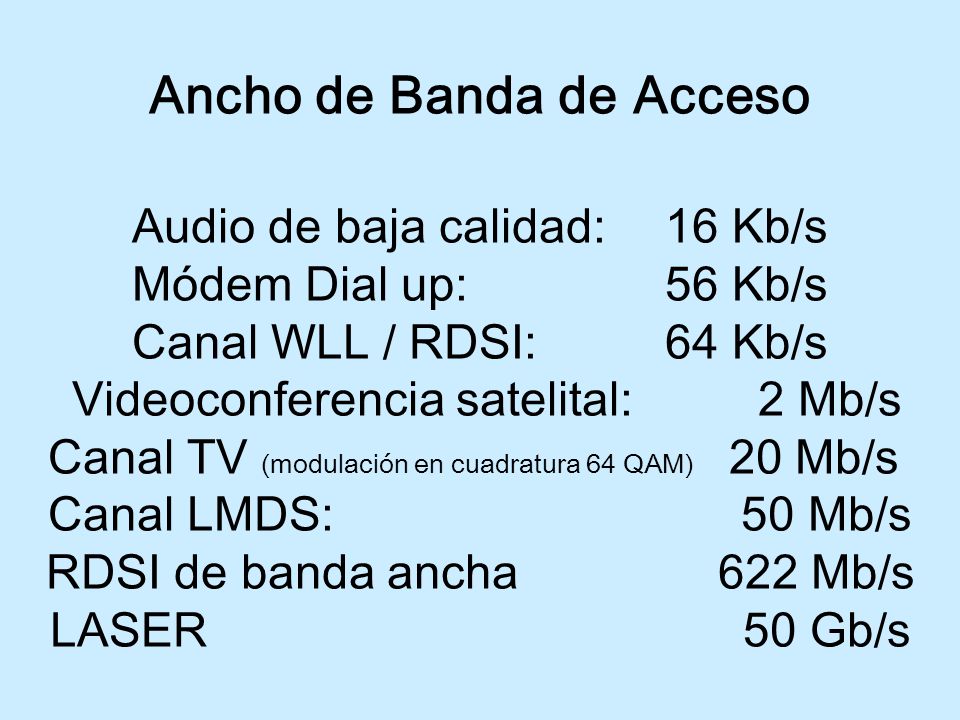

46 Ancho de Banda de Acceso Audio de baja calidad: 16 Kb/s Módem Dial up: 56 Kb/s Canal WLL / RDSI: 64 Kb/s Videoconferencia satelital: 2 Mb/s Canal TV (modulación en cuadratura 64 QAM) 20 Mb/s Canal LMDS: 50 Mb/s RDSI de banda ancha 622 Mb/s LASER 50 Gb/s

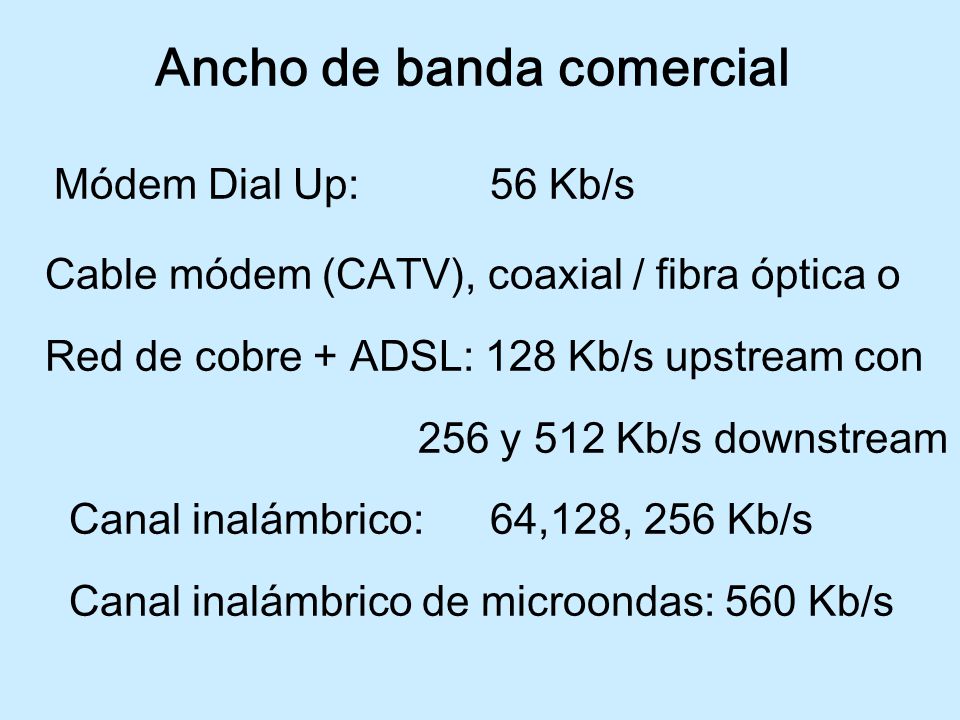

47 Ancho de banda comercial Módem Dial Up:56 Kb/s Cable módem (CATV), coaxial / fibra óptica o Red de cobre + ADSL: 128 Kb/s upstream con 256 y 512 Kb/s downstream Canal inalámbrico:64,128, 256 Kb/s Canal inalámbrico de microondas: 560 Kb/s

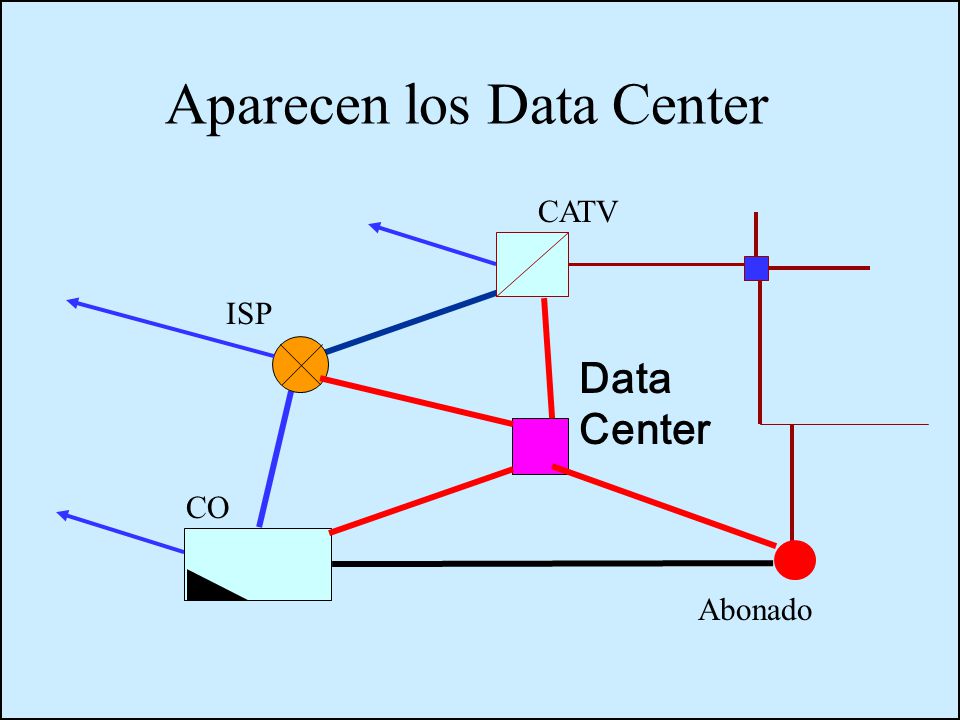

48 Aparecen los Data Center CATV ISP CO Abonado Data Center

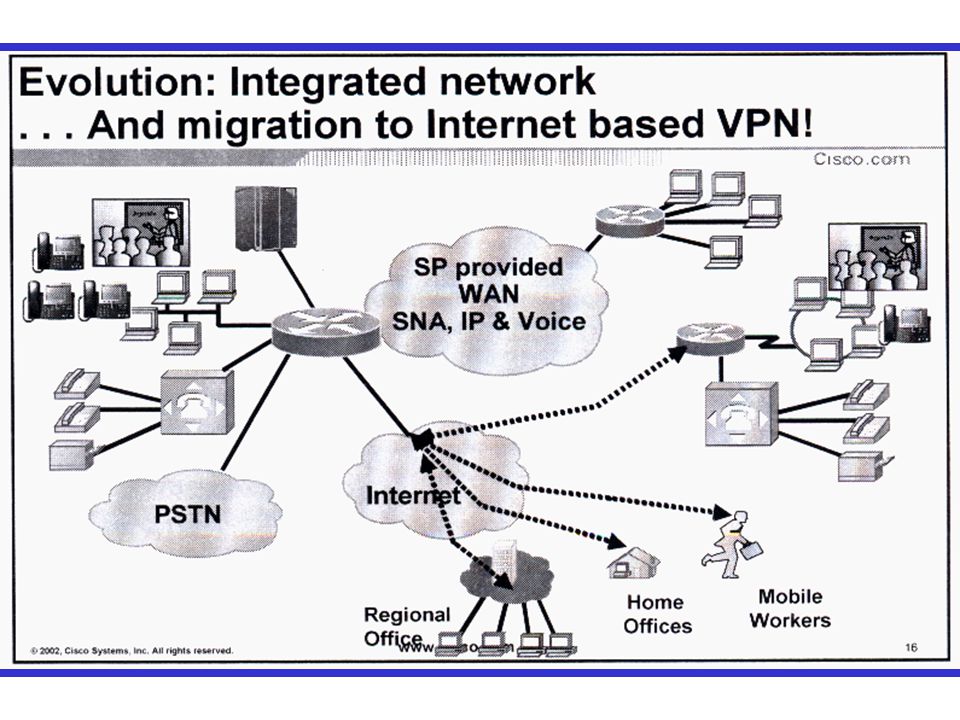

49

50 Sistemas de Tercera y Cuarta Generación TV digital + STB + Telefonía móvil PC + teclado inalámbrico ---------------------------------------------------------- PC / TV interactiva de 3G + Comando por voz Portabilidad numérica (PCS) Servicio Universal de Telecomunicaciones ---------------------------------------------------------- PC / TV interactiva de 4G

51 Mi mayor agradecimiento a los organizadores Ing. Oscar Szymanczyk oscarszy@copitec.org.ar
