TECNOLOGIAS WAN Semestre 4 Capítulo 2

Presentación del tema: "TECNOLOGIAS WAN Semestre 4 Capítulo 2"— Transcripción de la presentación:

1 TECNOLOGIAS WAN Semestre 4 Capítulo 2
Carlos Bran

2 Contenido Descripción general de las tecnologías WAN Tecnologías WAN.
Diseño WAN

3 Tecnología WAN Una WAN es una red de comunicación que opera mas allá del alcance geográfico. Los servicios de WAN generalmente son suministrados por un proveedor conocido como ISP. Las velocidades de una WAN varían y usualmente son mas costosos por unidad de ancho de banda que los de las LAN.

4 Dispositivos WAN

5 Normas y estándares de WAN

6 Encapsulamiento WAN Las WAN necesitan de un protocolo de capa 2 para poder encapsular los datos portados por la capa de red. Este tipo de encapsulamiento debe configurarse en cada interfaz para el movimiento correcto de los datos. El protocolo de encapsulamiento depende de la tecnología usada. La mayoría de los entramados se basa en el estándar HDLC

7 Conmutación de paquetes y circuitos
Celdas, Tramas o Paquetes

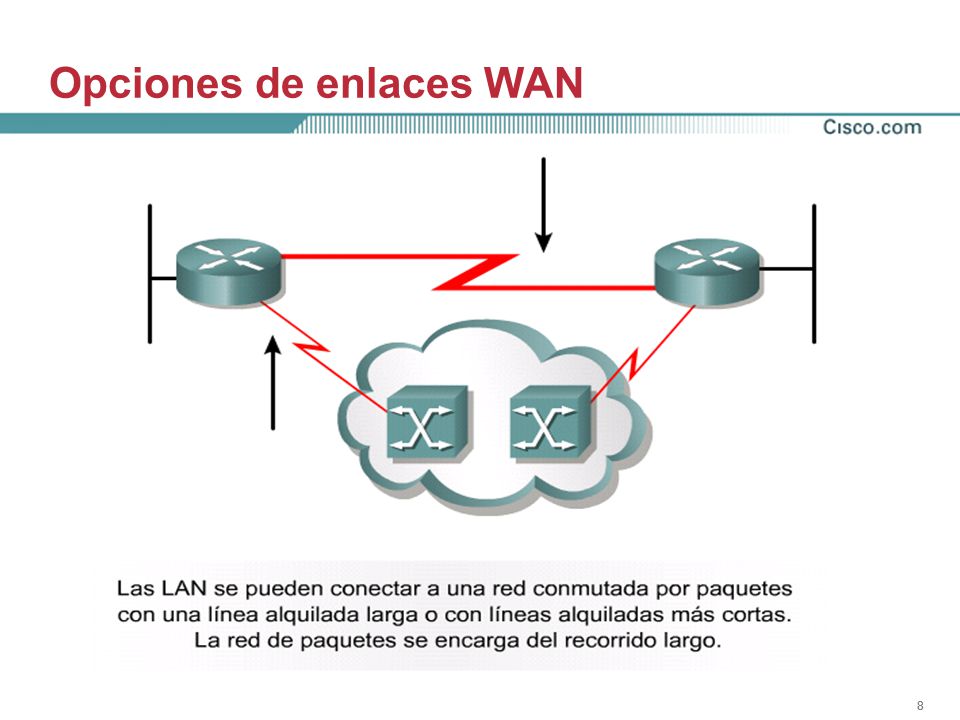

8 Opciones de enlaces WAN

9 Conexión telefónica analógica
Se utiliza ampliamente cuando se necesitan transferencia de datos de bajo volumen. Utiliza el cableado de cobre de la red telefónica publica (PSTN). Se necesita un MODEM para modular los datos digitales en señales de analógicas. El limite máximo de velocidad es de 33kbps para redes analógicas y de 56kbps para redes digitales. Las ventajas de este tipo de servicios son la simplicidad, disponibilidad y bajo costo.

10 Red digital de servicios integrados ISDN
ISDN convierte el bucle local en una conexión digital TDM. Utiliza canales portadores de datos tipo B y canales de señalización tipo D de forma separada. Proporciona dos tipos de servicio: BRI y PRI. El tiempo de establecimiento de llamada es menor a un segundo. Por su velocidad permite portar canales de voz, video y datos.

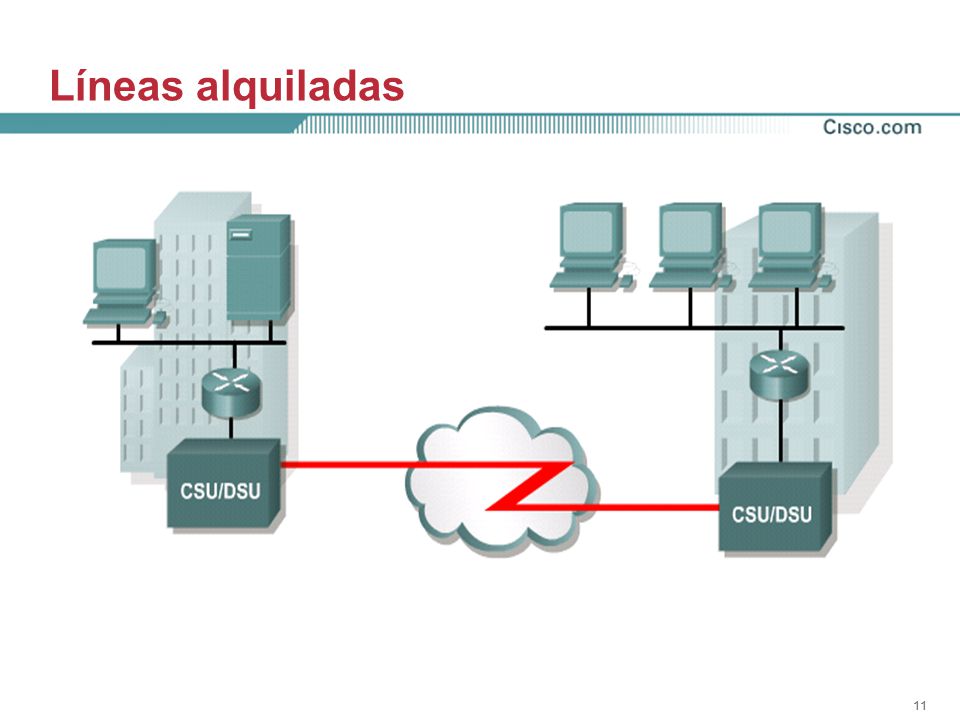

11 Líneas alquiladas Ofrece canales libres de enlaces punto a punto de diferentes velocidades, cotizando su costo basado en el ancho de banda que sirven. Usualmente usan circuitos físicos multiplexados. Si el trafico es intermitente no es una buena opción por su costo. Cada enlace de conexión requiere una interfaz en el router.

12 X.25 Fue la primera tecnología conmutada por paquetes.
Los circuitos se establecen por petición de llamada en canales que pueden ser SVC o PVC. Su velocidad no supera a los 48kbps. Se utilizan frecuentemente en los EDI por su seguridad y bajo costo.

13 Frame Relay Se basa en un protocolo de enlace de datos sin control de errores o flujo. Envía los paquete por ráfagas o tramas pequeñas, con lo que se reduce la latencia. Ofrece una conexión permanente, compartida de ancho de banda mediano. Alcanza velocidades hasta de 4Mbps. Únicamente soporta conexiones tipo PVC. Conocida como red de no broadcast de multiacesso NBMA. Puede manejar múltiples enlace lógicos sobre un único enlace físico.

14 Modo de transferencia asincrónica ATM
Su arquitectura es basada en celdas de longitud fija (53bytes) mas que en tramas. Su longitud pequeña reduce significativamente la latencia por lo que es muy usada para transmitir voz y video. Ofrece canales PVC y SVC. Su velocidad puede superara los 155Mbps. Al tener tramas mas pequeñas consume mayor ancho de banda en su header.

15 Línea digital del suscriptor xDSL
Tecnología de banda ancha sobre líneas telefónicas. Existen diferentes tipos de servicio DSL los cuales se identifican por la primera letra que sustituye a la equis. Las distancias de estas líneas no superan los 5.5 Km, lo que presenta riesgos de seguridad al tener que conectarse a redes publicas para tener un mayor alcance.

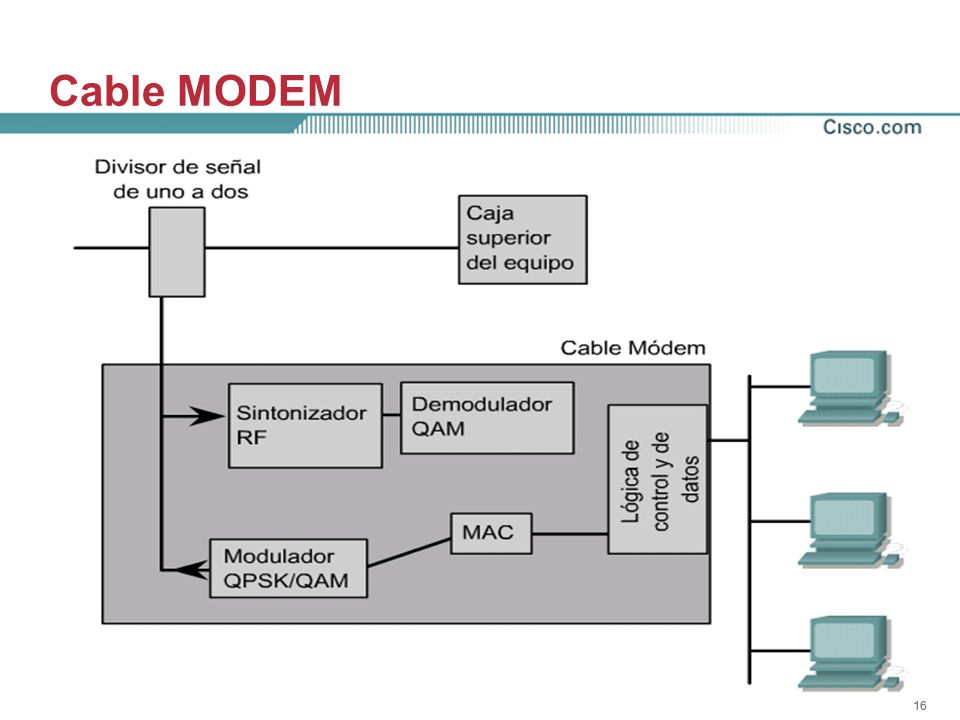

16 Cable MODEM Usa la infraestructura física de la distribución de señales de cable TV. Ofrecen conexiones permanentes y simples de alta velocidad, alcanzando hasta 40Mbps. Estas conexiones constituyen una opción de ultima milla, por lo que se necesita de un ISP para el acceso a redes publicas. Todos los suscriptores comparten el mismo ancho de banda por lo que la velocidad final disminuye significativamente.

17 Comunicaciones con WAN

18 Pasos para el diseño de WAN

19 Modelo de diseño jerárquico de 3 capas
CAPA DE DISTRIBUCION Localizada entre las capas nuclear y de acceso, su función es la de proporcionar la definición de frontera usando listas de acceso y otros filtros que controlen el trafico que llegara a la capa nuclear. En esta capa se definen las políticas para la red, las cuales permites administrar cierto tipo de tráficos como: actualizaciones de enrutamiento, resumen de rutas, trafico de VLAN, agregación de direcciones, etc. Por ultimo esta capa se encarga de la redistribución de rutas cuando existen múltiples protocolos de enrutamiento. CAPA DE ACCESO Esta capa proporciona el control de ingreso a los recursos de red para los usuarios finales, actuando como la compuerta frontal a la red. Esta capa emplea ACL’s para evitar que usuarios no autorizados usen la red, además esta capa puede proporcionar acceso a usuarios remotos a través de tecnologías de WAN como Frame relay, ISDN o líneas dedicadas. CAPA NUCLEAR (CORE) Esta capa proporciona una estructura optima y confiable de transporte, para el envió de trafico a muy alta velocidad. En otras palabras conmuta el trafico de paquetes a la mas alta velocidad posible. Los dispositivos de esta capa no deberán ser cargados con ningún proceso que retrase el envió de los paquetes, como por ejemplo: ACL’s, cifrado de datos y traducción de direcciones (NAT). Este modelo divide complejos problemas de redes en partes mas manejables. Cada parte o capa se encarga de un juego diferente de problemas, lo que facilita la modularidad. Cada una de las diferentes capas puede incluir dispositivos como routers, switch, enlaces o una combinación de estos
