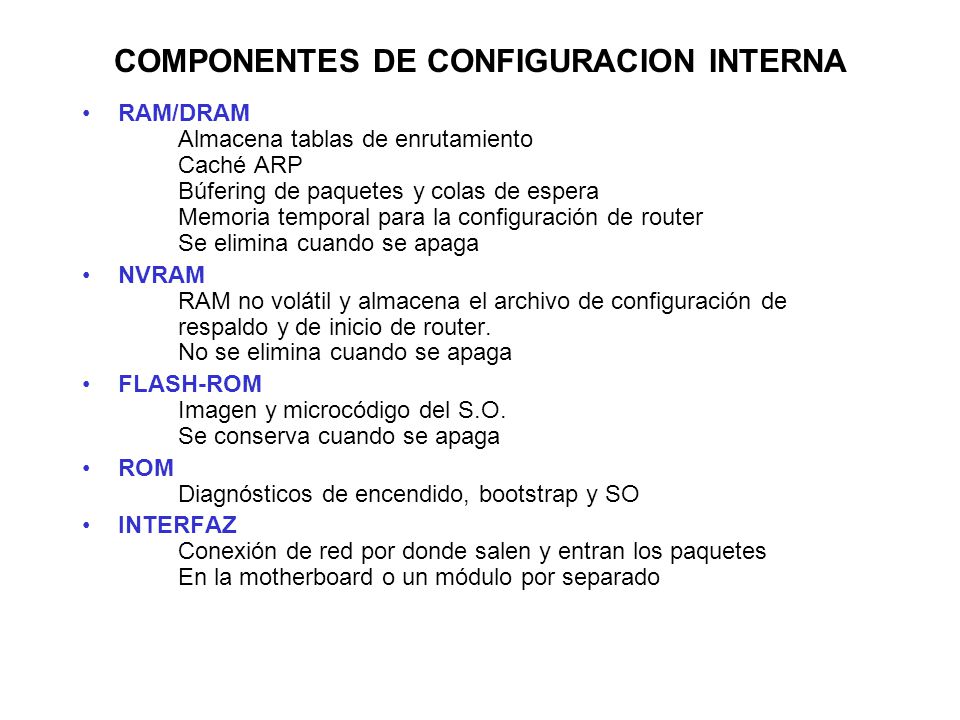

1 COMPONENTES DE CONFIGURACION INTERNA
RAM/DRAM Almacena tablas de enrutamiento Caché ARP Búfering de paquetes y colas de espera Memoria temporal para la configuración de router Se elimina cuando se apaga NVRAM RAM no volátil y almacena el archivo de configuración de respaldo y de inicio de router. No se elimina cuando se apaga FLASH-ROM Imagen y microcódigo del S.O. Se conserva cuando se apaga ROM Diagnósticos de encendido, bootstrap y SO INTERFAZ Conexión de red por donde salen y entran los paquetes En la motherboard o un módulo por separado

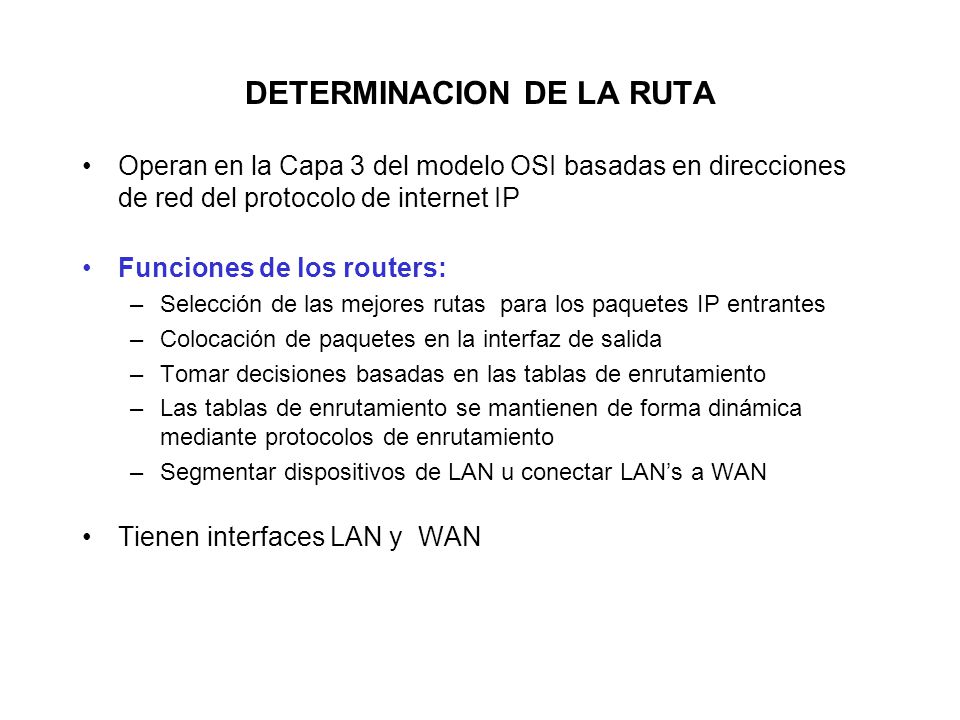

2 DETERMINACION DE LA RUTA
Operan en la Capa 3 del modelo OSI basadas en direcciones de red del protocolo de internet IP Funciones de los routers: Selección de las mejores rutas para los paquetes IP entrantes Colocación de paquetes en la interfaz de salida Tomar decisiones basadas en las tablas de enrutamiento Las tablas de enrutamiento se mantienen de forma dinámica mediante protocolos de enrutamiento Segmentar dispositivos de LAN u conectar LAN’s a WAN Tienen interfaces LAN y WAN

3 Redes WAN –Introducción-
Para áreas geográficas extensas y utilizan servicios públicos Para acceder a esos servicios utilizan conexiones en serie Los dispositivos que se pueden utilizar son Los routers Los switches Módems Servidores de comunicaciones Protocolos de la capa física Protocolos de la capa de enlace: PP, Multipunto y Multiacceso Estándares: CCITT (UIT-T), ISO, IETF, EIA,

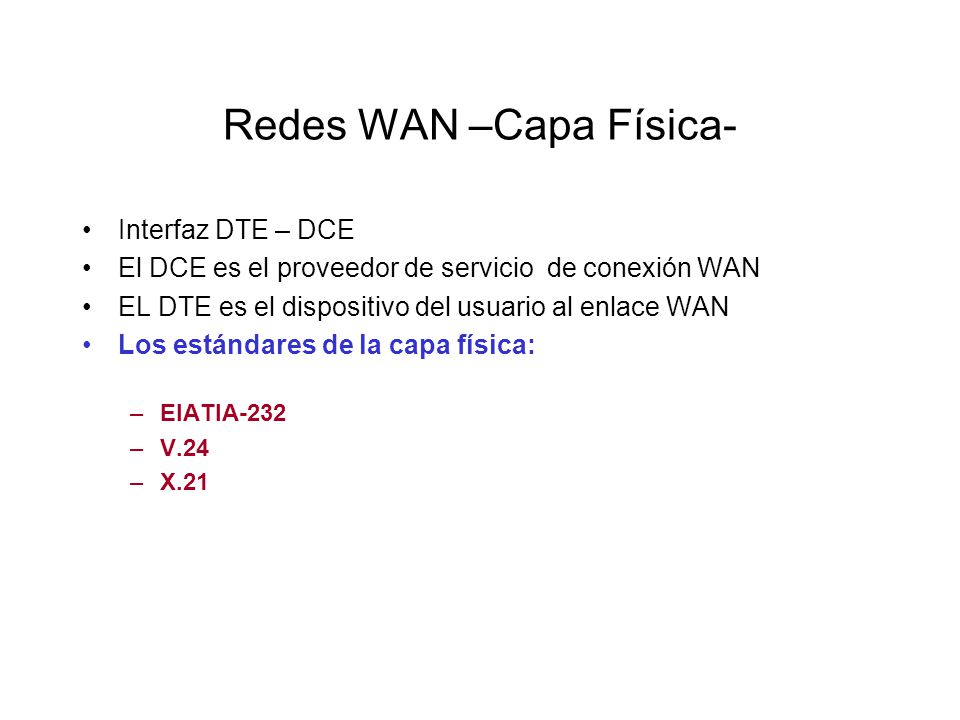

4 Redes WAN –Capa Física-
Interfaz DTE – DCE El DCE es el proveedor de servicio de conexión WAN EL DTE es el dispositivo del usuario al enlace WAN Los estándares de la capa física: EIATIA-232 V.24 X.21

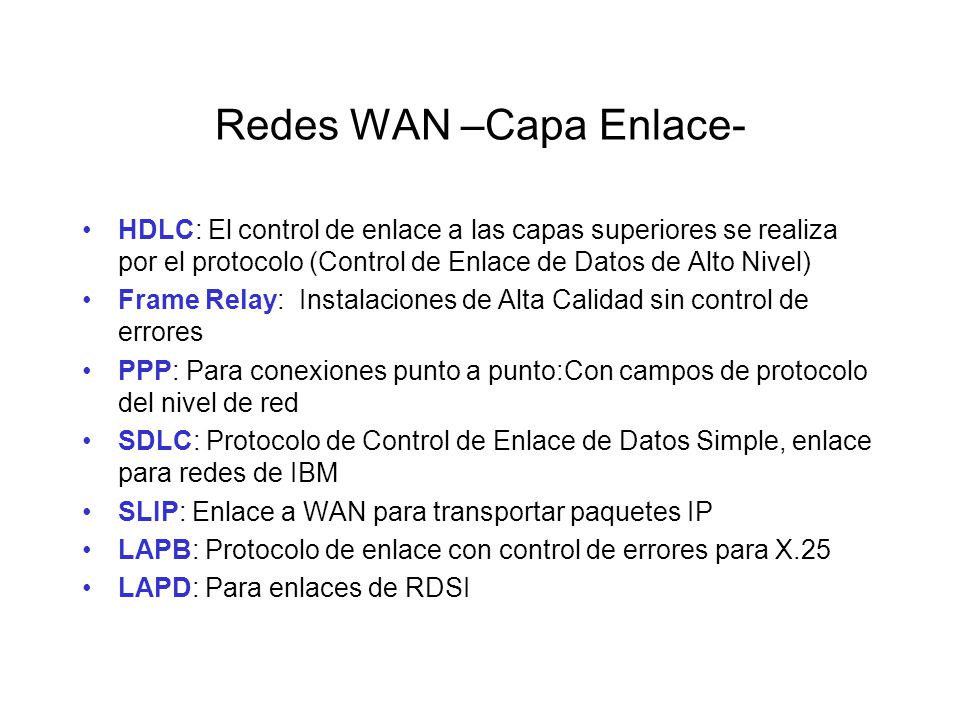

5 Redes WAN –Capa Enlace-
HDLC: El control de enlace a las capas superiores se realiza por el protocolo (Control de Enlace de Datos de Alto Nivel) Frame Relay: Instalaciones de Alta Calidad sin control de errores PPP: Para conexiones punto a punto:Con campos de protocolo del nivel de red SDLC: Protocolo de Control de Enlace de Datos Simple, enlace para redes de IBM SLIP: Enlace a WAN para transportar paquetes IP LAPB: Protocolo de enlace con control de errores para X.25 LAPD: Para enlaces de RDSI

6 Redes WAN –Tecnologías-
A) Servicios de conmutación de circuitos POTS-> Servicio telefónico analógico RDSI B) Servicio de conmutación de paquetes X.25: 2 Mbps y cable par trenzado. Verificación de errores Frame Relay: Para RDSI. En USA alcanza 45 Mbps Cable par trenzado y fibra óptica C) Servicio de conmutación de celdas (tramas) ATM: (modo de transferencia asíncrona) Tramas pequeñas 53 B Ancha de Banda de 650 Mbps y usa fibra óptica y cable par. SMDS: Parecido ATM pero para MAN.-> 45 Mbps

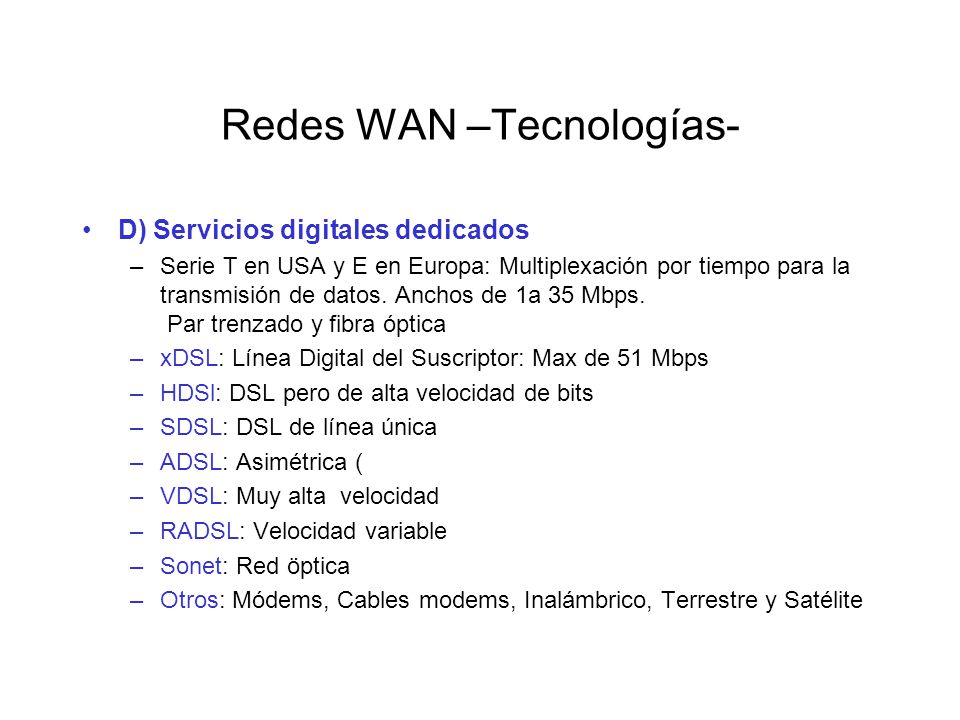

7 Redes WAN –Tecnologías-
D) Servicios digitales dedicados Serie T en USA y E en Europa: Multiplexación por tiempo para la transmisión de datos. Anchos de 1a 35 Mbps. Par trenzado y fibra óptica xDSL: Línea Digital del Suscriptor: Max de 51 Mbps HDSl: DSL pero de alta velocidad de bits SDSL: DSL de línea única ADSL: Asimétrica ( VDSL: Muy alta velocidad RADSL: Velocidad variable Sonet: Red öptica Otros: Módems, Cables modems, Inalámbrico, Terrestre y Satélite

8 Topología del Laboratorio de Router
Hosts (PC’s) con su cable de consola al Router->Rollover Conexiones seriales entre los routers que unen Äreas Routers internos de un área Routers de borde de área: Conectan entre áreas Routers Backbone: Unen redes Protocolo enrutable IP Protocolo de enrutamiento BGP->Protocolo de Gateways de borde. Proveedores de Servicio de Internet Switch, Hub, Cables ethernet, seriales y de consola
