1 TECNOLOGÍAS DE ACCESO POR BANDA ANCHA Jairo Osorio Carlos Ortega Ángela Valbuena

2 Que es banda ancha? banda ancha se refiere a un sistema multicanal que permite transmisiones múltiples a través de (FDM) multiplexación por división de frecuencia. Tecnologías de red de banda ancha que se han desarrollado para hacer frente a esta necesidad de la velocidad: La red de área local (LAN) Redes de área metropolitana (MAN) La red de área extensa (WAN)

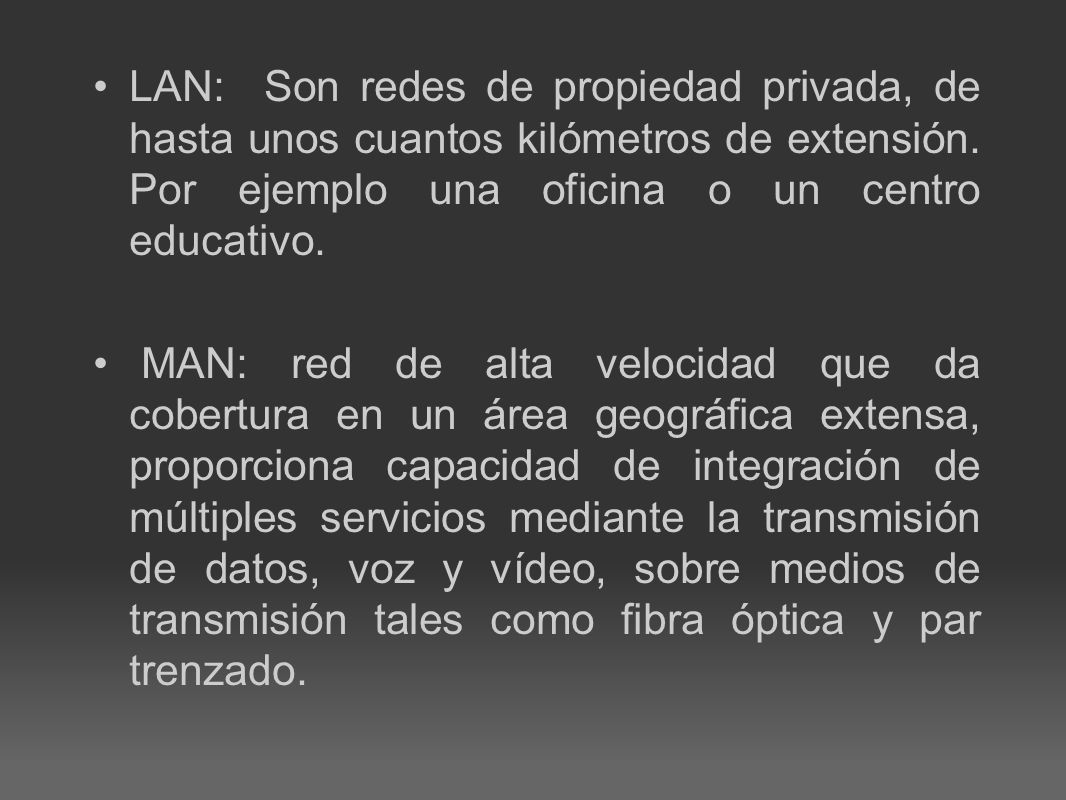

3 LAN: Son redes de propiedad privada, de hasta unos cuantos kilómetros de extensión. Por ejemplo una oficina o un centro educativo. MAN: red de alta velocidad que da cobertura en un área geográfica extensa, proporciona capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica y par trenzado.

4 WAN: Es una red de telecomunicaciones que cubre un área amplia (es decir, cualquier red que une a través de metropolitano, regional, o de las fronteras nacionales).

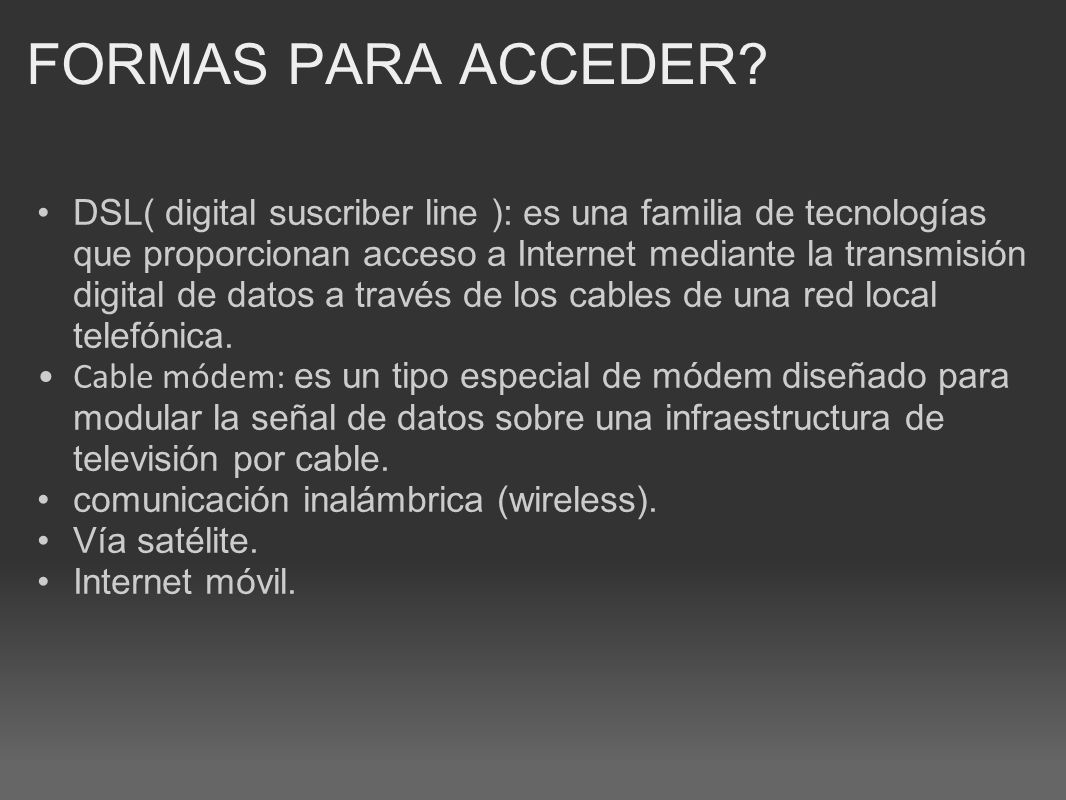

5 FORMAS PARA ACCEDER? DSL( digital suscriber line ): es una familia de tecnologías que proporcionan acceso a Internet mediante la transmisión digital de datos a través de los cables de una red local telefónica. Cable módem: es un tipo especial de módem diseñado para modular la señal de datos sobre una infraestructura de televisión por cable. comunicación inalámbrica (wireless). Vía satélite. Internet móvil.

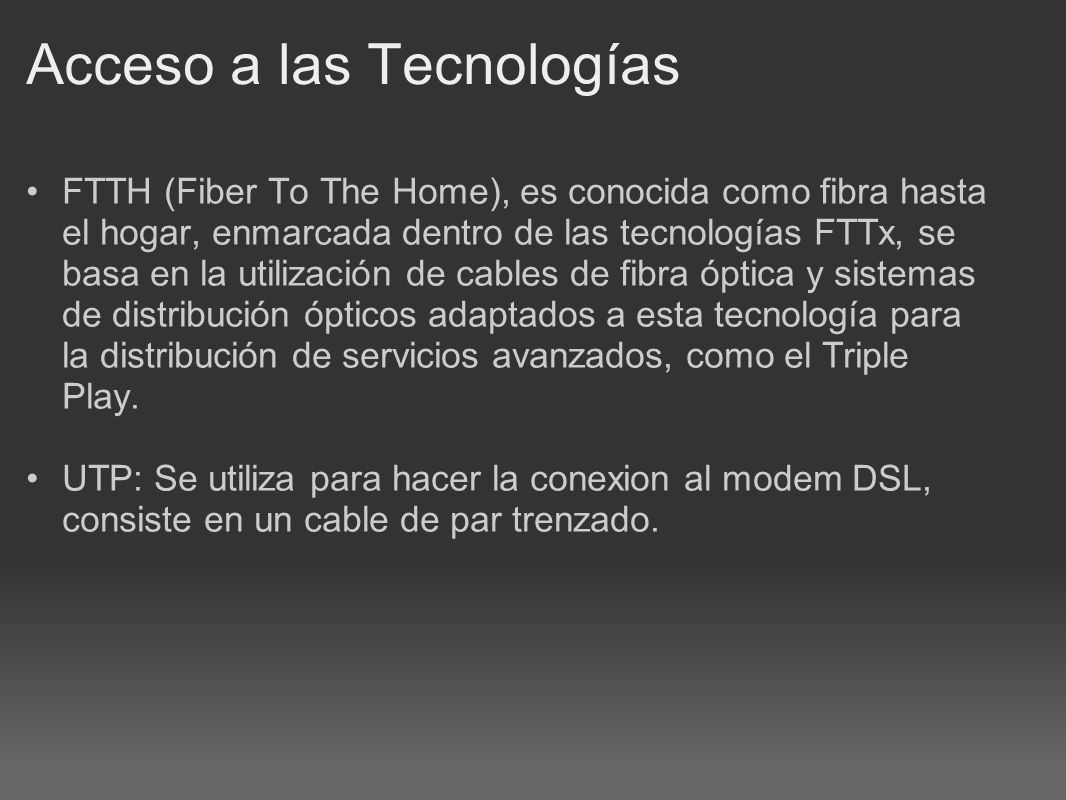

6 Acceso a las Tecnologías FTTH (Fiber To The Home), es conocida como fibra hasta el hogar, enmarcada dentro de las tecnologías FTTx, se basa en la utilización de cables de fibra óptica y sistemas de distribución ópticos adaptados a esta tecnología para la distribución de servicios avanzados, como el Triple Play. UTP: Se utiliza para hacer la conexion al modem DSL, consiste en un cable de par trenzado.

7 xDSL: Se basa en la digitalización del bucle de abonado telefónico (el par de cobre). Su principal ventaja de xDSL frente a otras soluciones de banda ancha es precisamente la reutilización de infraestructuras ya desplegadas. XDSL es un grupo de tecnologías de comunicación que permiten transportar información multimedia a mayores velocidades, que las que se obtienen vía módem, simplemente utilizando las líneas telefónicas convencionales.

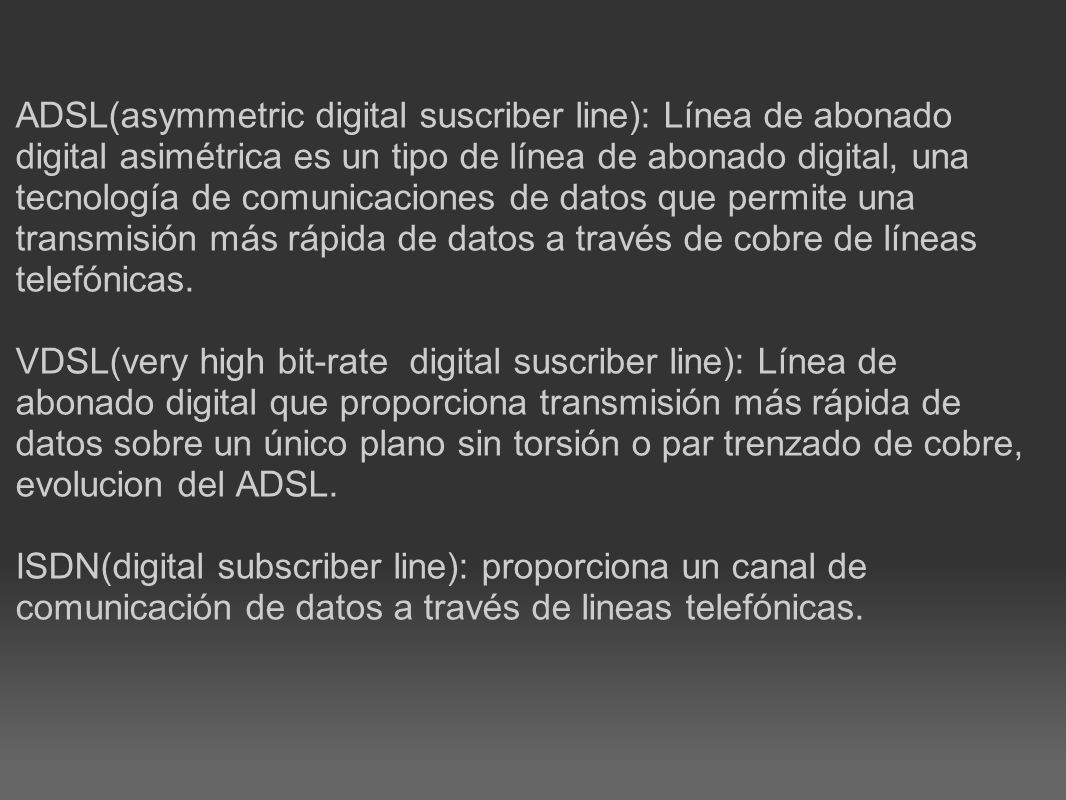

8 ADSL(asymmetric digital suscriber line): Línea de abonado digital asimétrica es un tipo de línea de abonado digital, una tecnología de comunicaciones de datos que permite una transmisión más rápida de datos a través de cobre de líneas telefónicas. VDSL(very high bit-rate digital suscriber line): Línea de abonado digital que proporciona transmisión más rápida de datos sobre un único plano sin torsión o par trenzado de cobre, evolucion del ADSL. ISDN(digital subscriber line): proporciona un canal de comunicación de datos a través de lineas telefónicas.

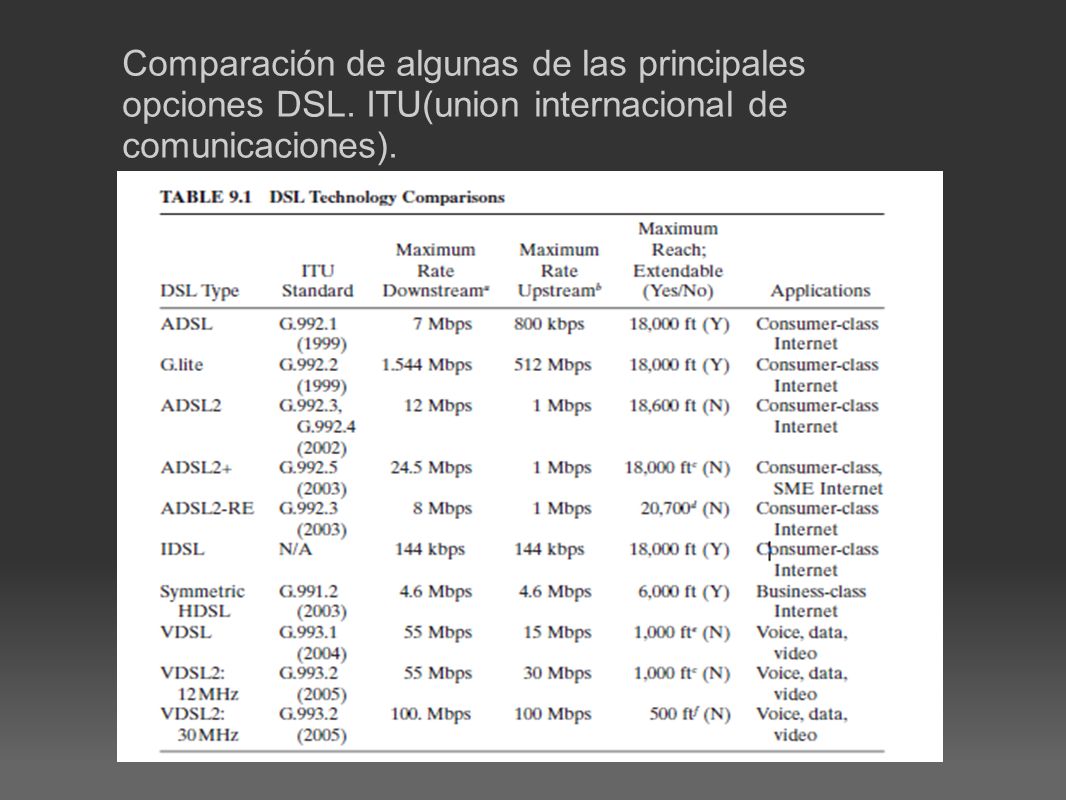

9 Comparación de algunas de las principales opciones DSL. ITU(union internacional de comunicaciones).

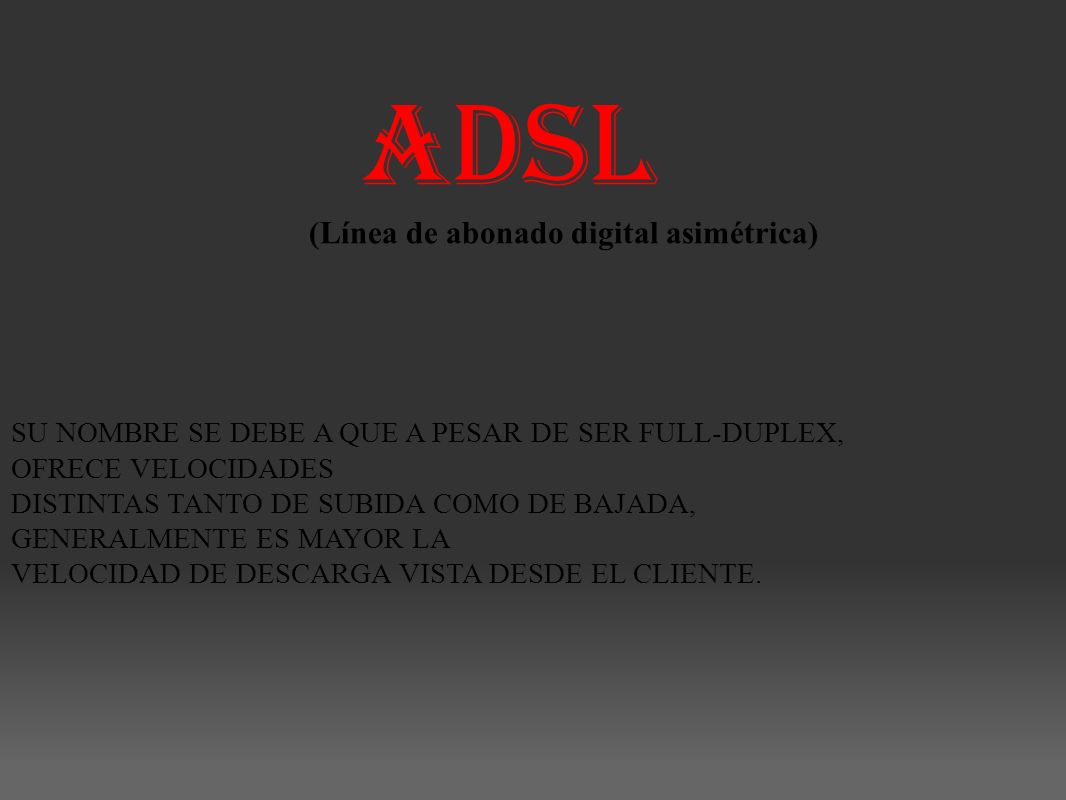

10 ADSL (Línea de abonado digital asimétrica) SU NOMBRE SE DEBE A QUE A PESAR DE SER FULL-DUPLEX, OFRECE VELOCIDADES DISTINTAS TANTO DE SUBIDA COMO DE BAJADA, GENERALMENTE ES MAYOR LA VELOCIDAD DE DESCARGA VISTA DESDE EL CLIENTE.

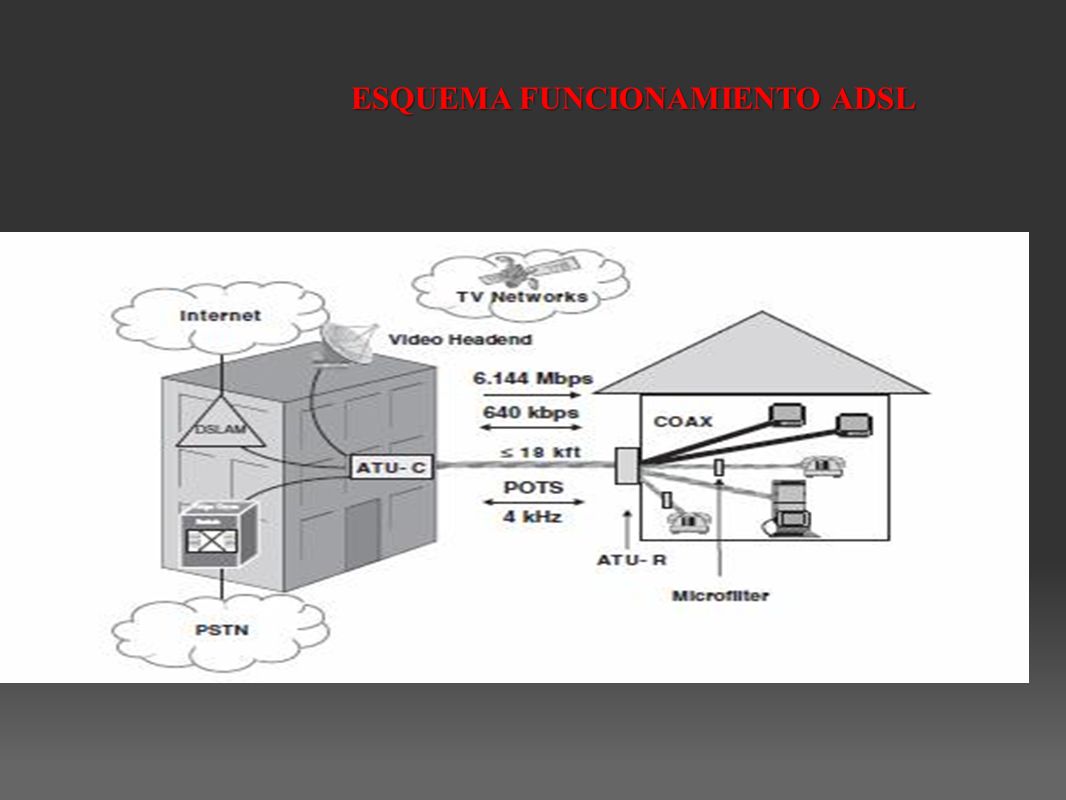

11 ESQUEMA FUNCIONAMIENTO ADSL

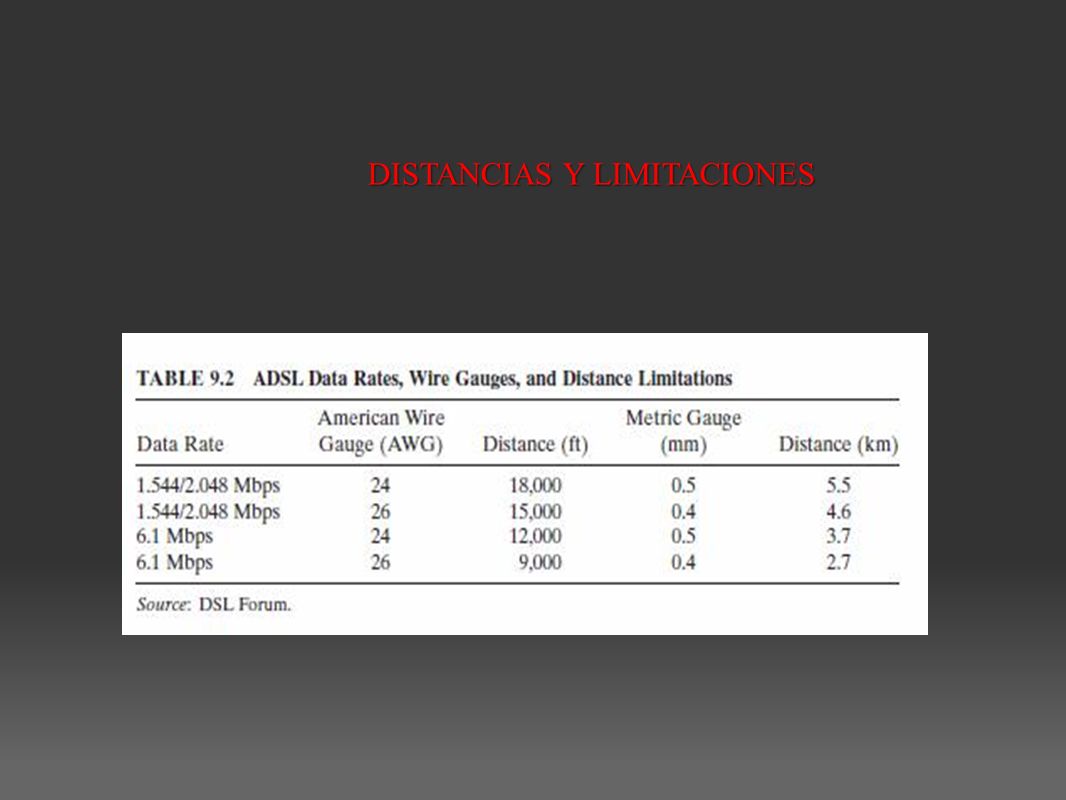

12 DISTANCIAS Y LIMITACIONES

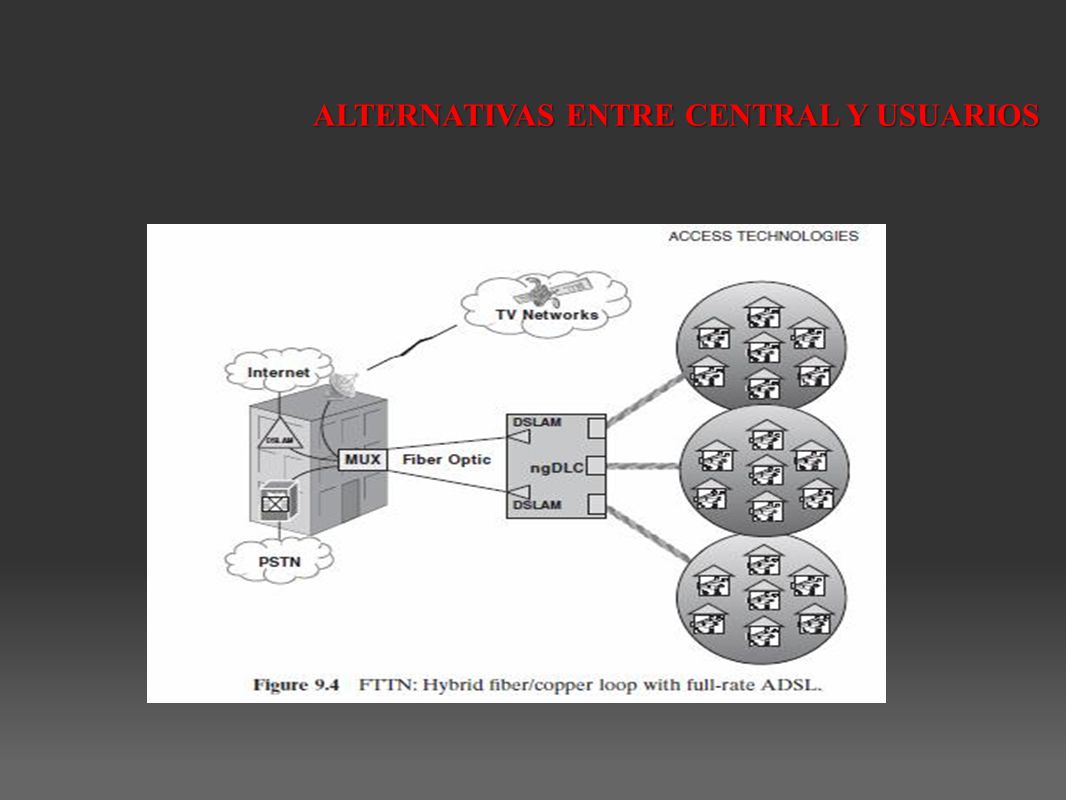

13 ALTERNATIVAS ENTRE CENTRAL Y USUARIOS

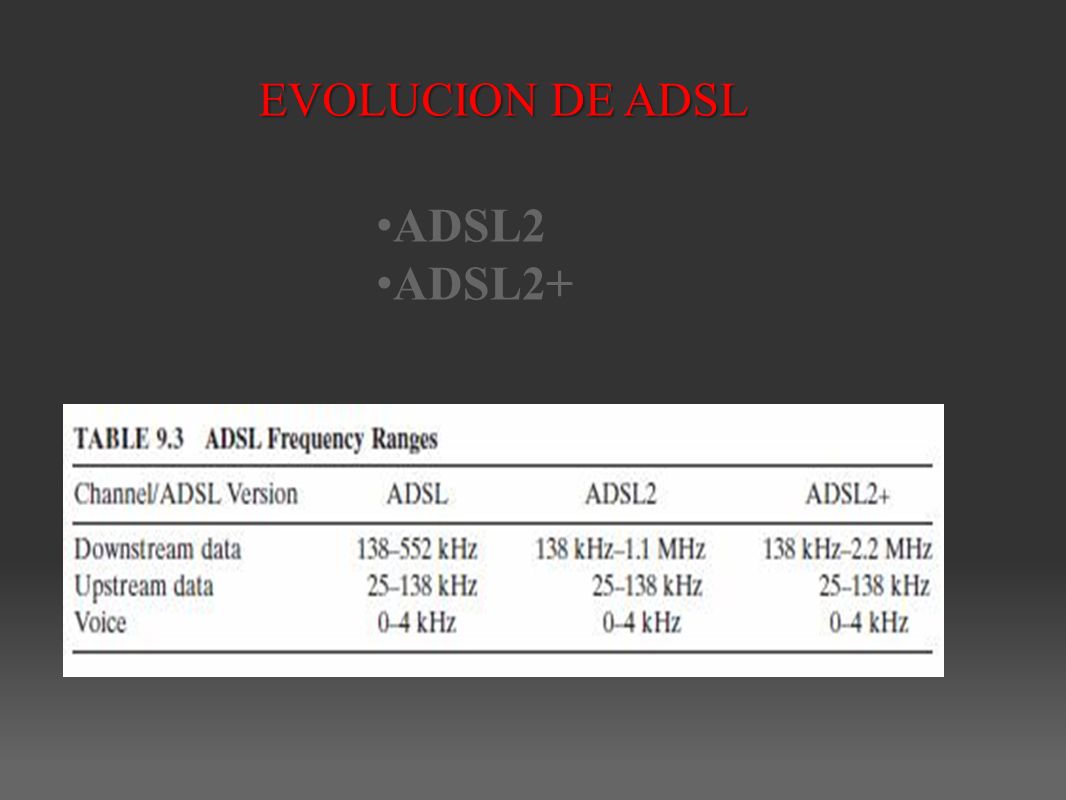

14 EVOLUCION DE ADSL ADSL2 ADSL2+

15 G.lite - Splittered ADSL - Distributed Splitter ADSL - Splitterless ADSL

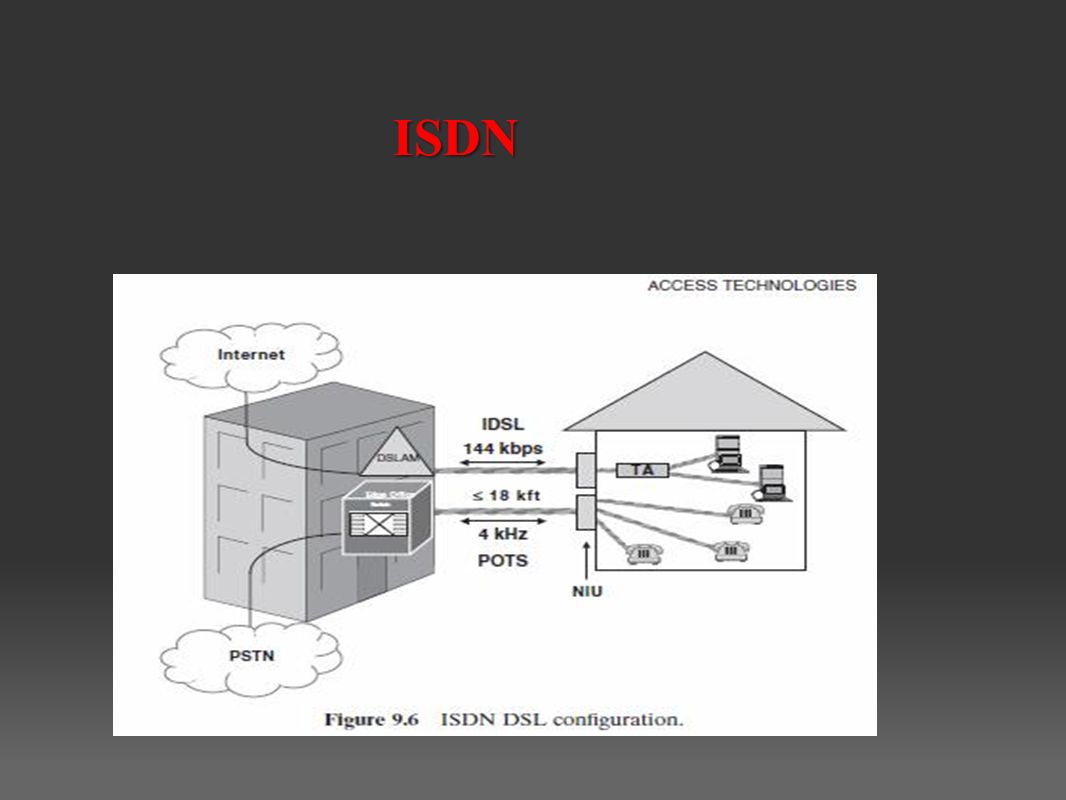

16 ISDN

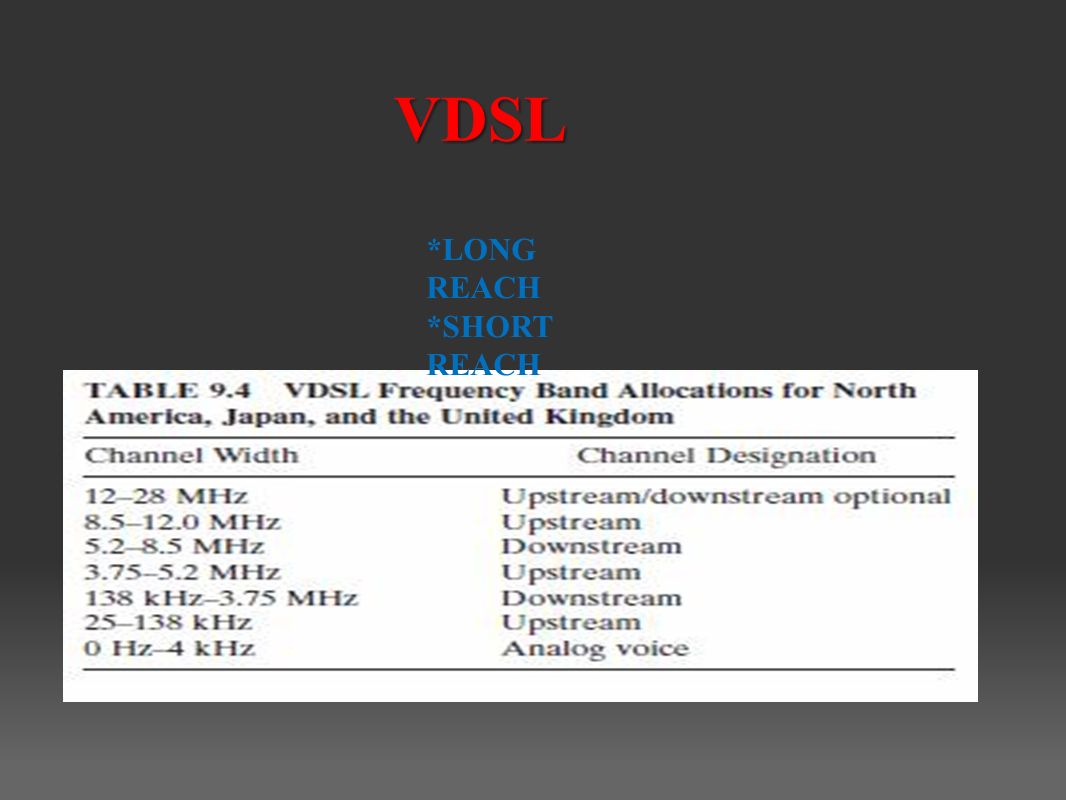

17 VDSL *LONG REACH *SHORT REACH

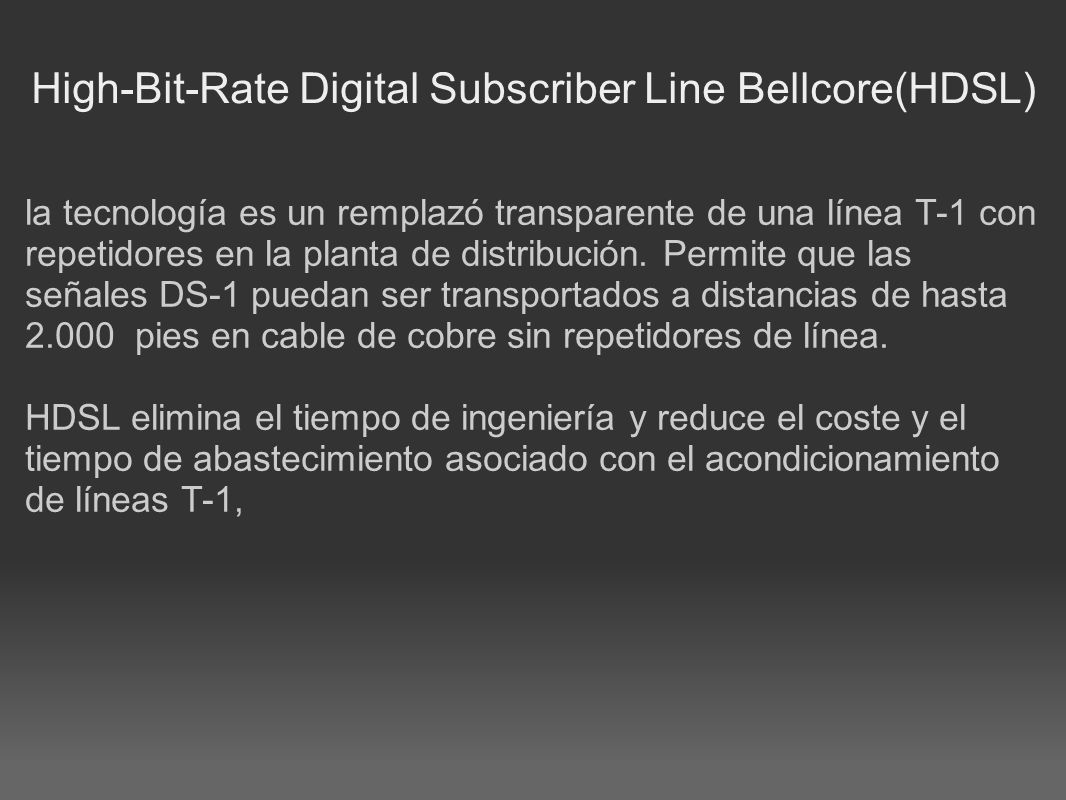

18 High-Bit-Rate Digital Subscriber Line Bellcore(HDSL) la tecnología es un remplazó transparente de una línea T-1 con repetidores en la planta de distribución. Permite que las señales DS-1 puedan ser transportados a distancias de hasta pies en cable de cobre sin repetidores de línea. HDSL elimina el tiempo de ingeniería y reduce el coste y el tiempo de abastecimiento asociado con el acondicionamiento de líneas T-1,

19 HDSL también ofrece servicio prácticamente libre de errores sin repetidores.Para su funcionamiento sólo se requiere la instalación de los equipos de transmisión HDSL en la oficina central y el punto de demarcación de las instalaciones del cliente, sin regeneradores intermedios.

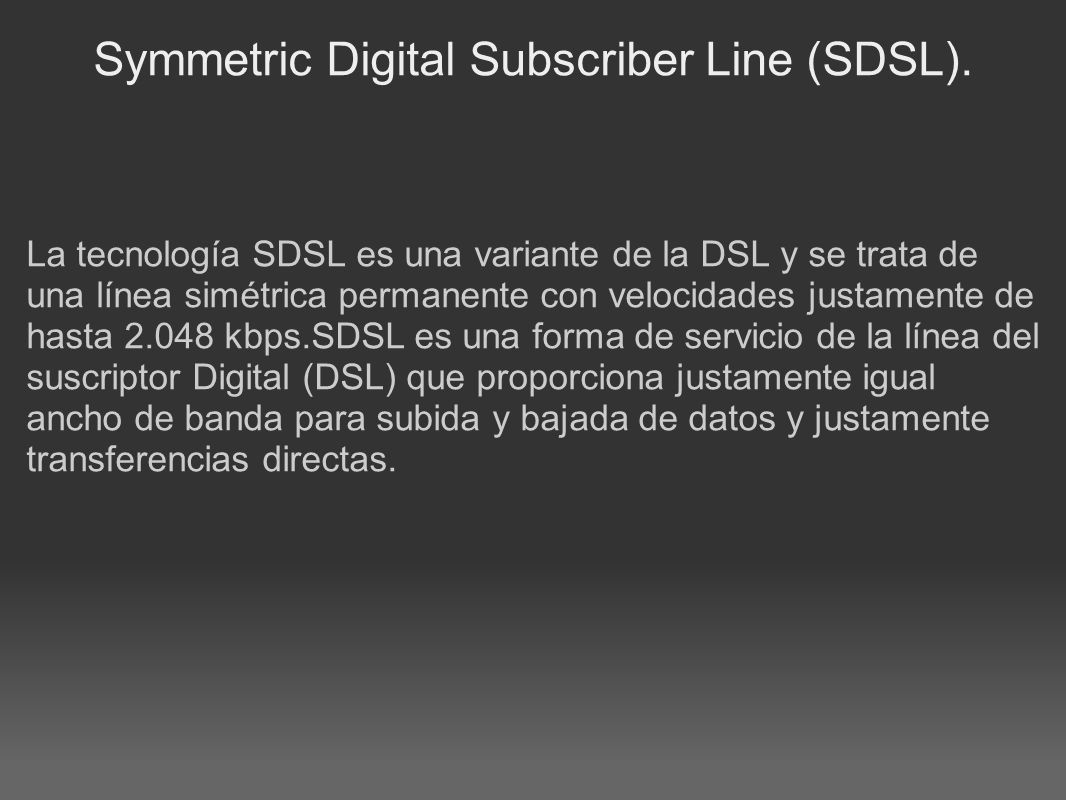

20 Symmetric Digital Subscriber Line (SDSL). La tecnología SDSL es una variante de la DSL y se trata de una línea simétrica permanente con velocidades justamente de hasta kbps.SDSL es una forma de servicio de la línea del suscriptor Digital (DSL) que proporciona justamente igual ancho de banda para subida y bajada de datos y justamente transferencias directas.

21 SDSL era una de las formas más tempranas de DSL para no requerir líneas telefónicas múltiples. También Conocido Como: Línea Simétrica Del Suscriptor Digital, Dsl Single-line. Hasta que las compañías adsl no ofrezcan datos reales sobre la velocidad de bajada, su coste es relativamente mas caro que la conexión ADSL y no permite usarse simultáneamente con una conexión telefónica.

22 Symmetric High -Bit-Rate Digital Subscriber Line(HDSL) Es un nuevo estándar que fue desarrollado para ser la convergencia de tecnologías simétricas de DSL (HDSL, SDSL, HDSL-2), abarcando todas las funciones que son proporcionadas actualmente por las tecnologías SDSL y HDSL2 europeos. SHDSL se ha diseñado para mejorar el alcance y conseguir la compatibilidad espectral con otras tecnologías de DSL (ADSL, etc.). Las tasas de datos son idénticas en ambos sentidos (la tecnología es simétrica).

23 -Diseñado para el transporte de datos de forma simétrica, a regímenes que se adaptan según el canal de transmisión y varían según el numero de pares utilizados: 1 par trenzado -> desde 192 Kbps hasta 2,3 Mbps. 2 pares trenzados -> desde 384 Kbps hasta 4,6 Mbps. - La señal está modulada en frecuencia para mejorar la compatibilidad espectral con otros sistemas que comparten el mismo mazo, (por ej. ADSL).

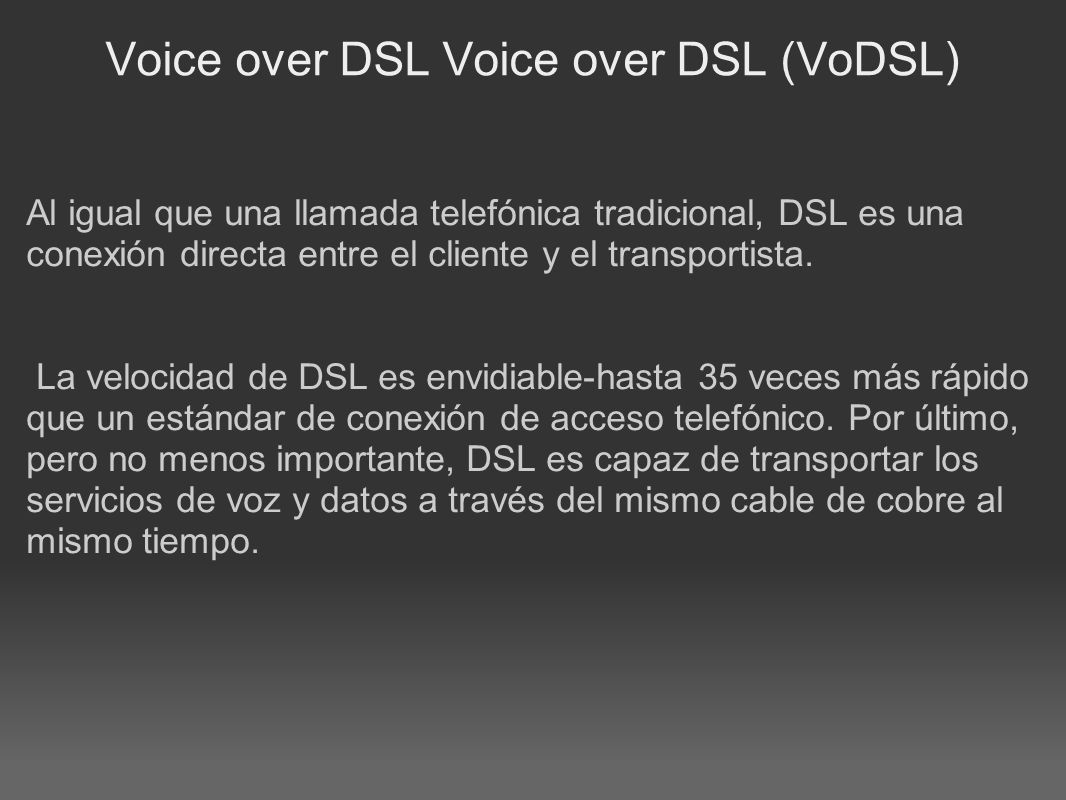

24 Voice over DSL Voice over DSL (VoDSL) Al igual que una llamada telefónica tradicional, DSL es una conexión directa entre el cliente y el transportista. La velocidad de DSL es envidiable-hasta 35 veces más rápido que un estándar de conexión de acceso telefónico. Por último, pero no menos importante, DSL es capaz de transportar los servicios de voz y datos a través del mismo cable de cobre al mismo tiempo.

25 DSL, sin embargo, tiene algunos inconvenientes. Como con cualquier nuevo servicio, el proceso de pedidos, abastecimiento, instalación y pruebas de DSL todavía se está desarrollando dentro de la industria. Hay algunas condiciones que deben cumplirse para que DSL pueda ser eficaz entre estas disponer de un sitio en particular. Dependiendo de la versión analizada, DSL tiene limitaciones de distancia.

26 VoDSL es un medio de aprovechamiento de la infraestructura de cobre para proporcionar servicios de voz de calidad, así como soportar una amplia variedad de aplicaciones de datos sobre la misma línea existente en el sitio del cliente. VoDSL requiere una plataforma de equipo DSL, junto con las adaptaciones de la plataforma o equipo adicional que puede manejar los requisitos para servicios de voz.

27 Community Antenna Television(CATV) Comúnmente llamada simplemente cable, es un sistema de servicios de televisión prestado a los consumidores a través de señales de radiofrecuencia que se transmiten a los televisores fijos a través de fibras ópticas o cables coaxiales. Usualmente se distribuyen a lo largo de la ciudad compartiendo el tendido con los cables de electricidad y teléfono; en oposición al método a través del aire que se utiliza en la radiodifusión televisiva tradicional (a través de ondas de radio) en que es requerida una antena de televisión.

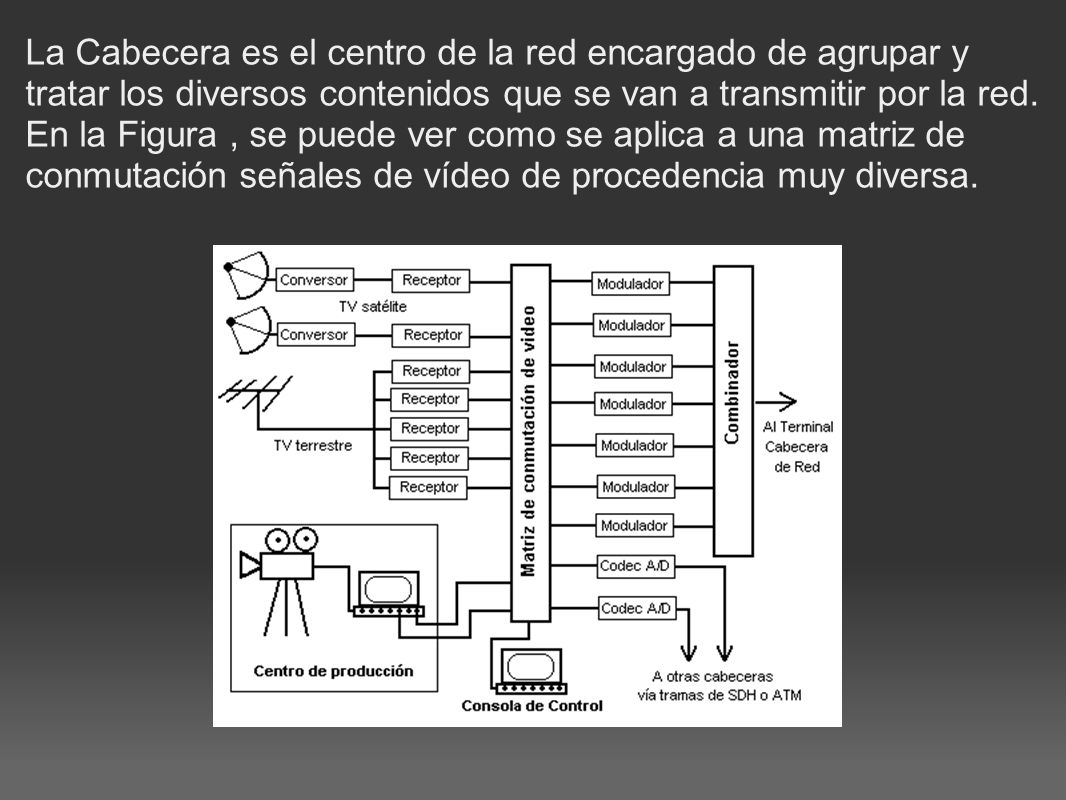

28 La Cabecera es el centro de la red encargado de agrupar y tratar los diversos contenidos que se van a transmitir por la red. En la Figura, se puede ver como se aplica a una matriz de conmutación señales de vídeo de procedencia muy diversa.

29 Click to add title Después de pasar por la matriz, las señales de vídeo son moduladas para colocar a cada una de ellas en un canal distinto y poder agruparlas en el combinador para formar la señal compuesta que se enviará al Terminal Cabecera de Red situado en la misma localidad de la Cabecera. Otras señales son inyectadas a codificadores analógico/digitales para ser enviados mediante tramas de la red SDH o ATM a cabeceras remotas de redifusión situadas en otras poblaciones distintas de la Cabecera principal.

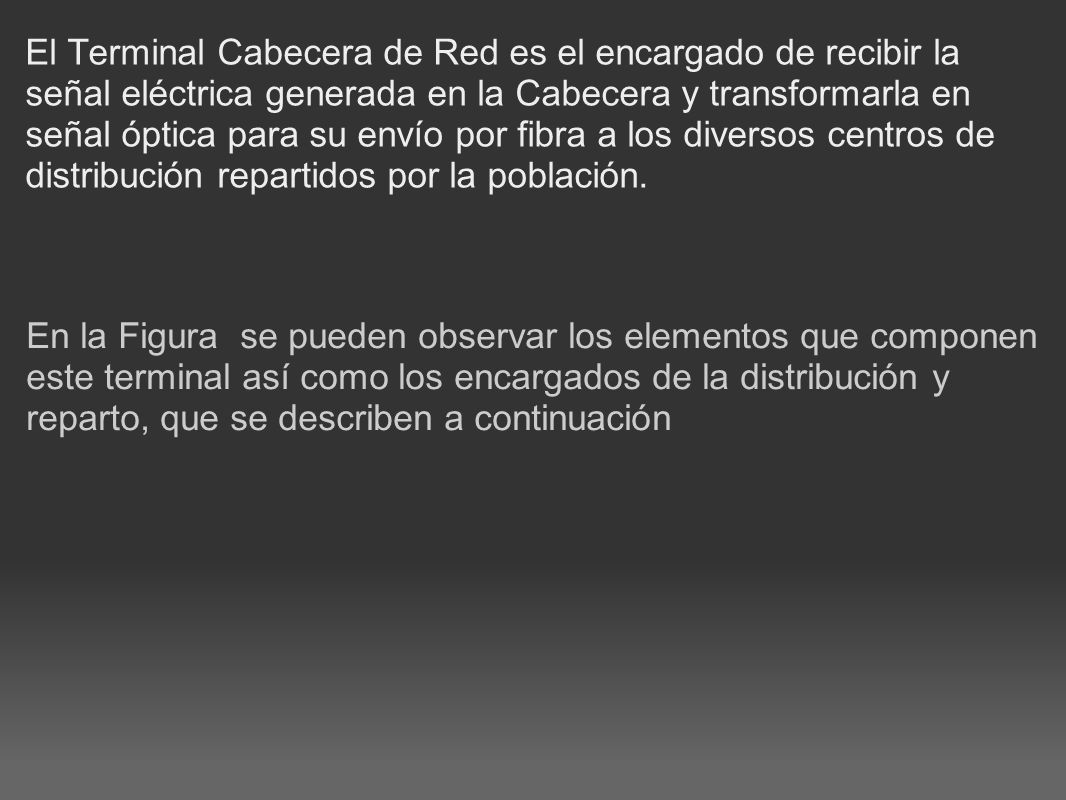

30 El Terminal Cabecera de Red es el encargado de recibir la señal eléctrica generada en la Cabecera y transformarla en señal óptica para su envío por fibra a los diversos centros de distribución repartidos por la población. En la Figura se pueden observar los elementos que componen este terminal así como los encargados de la distribución y reparto, que se describen a continuación

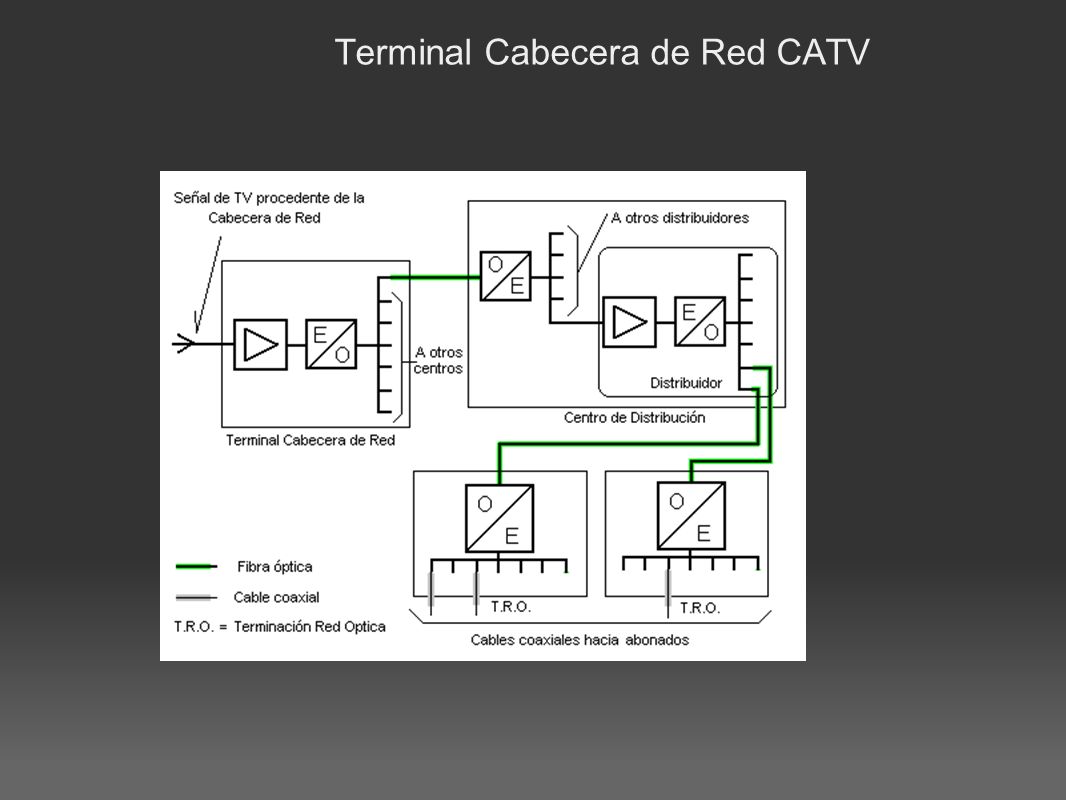

31 Terminal Cabecera de Red CATV

32
