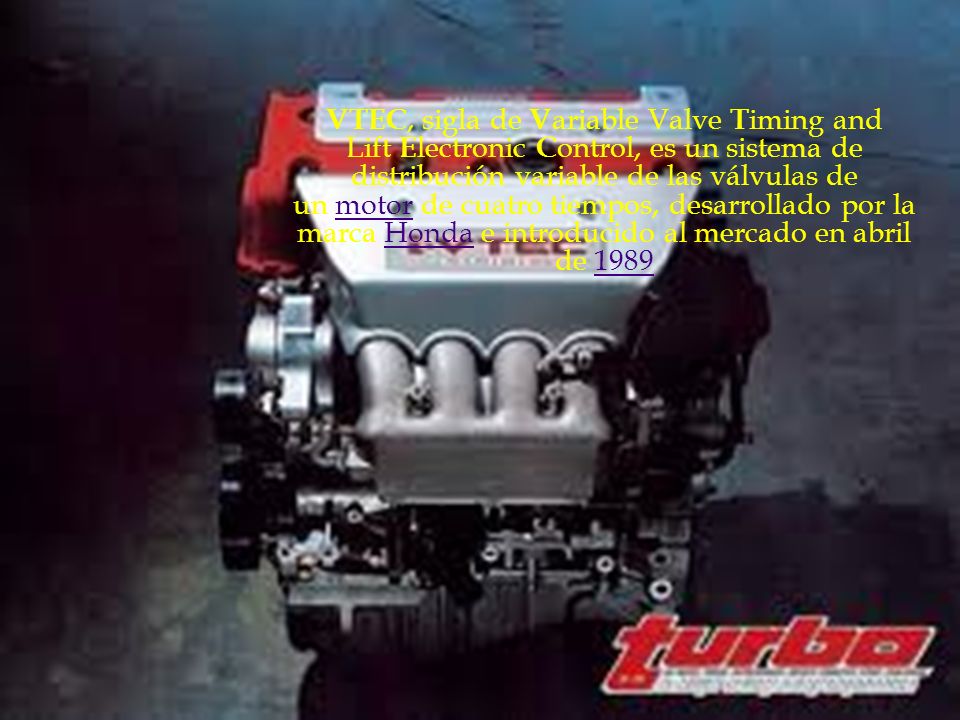

1 VTEC, sigla de V ariable Valve T iming and Lift E lectronic C ontrol, es un sistema de distribución variable de las válvulas de un motor de cuatro tiempos, desarrollado por la marca Honda e introducido al mercado en abril de 1989motorHonda1989

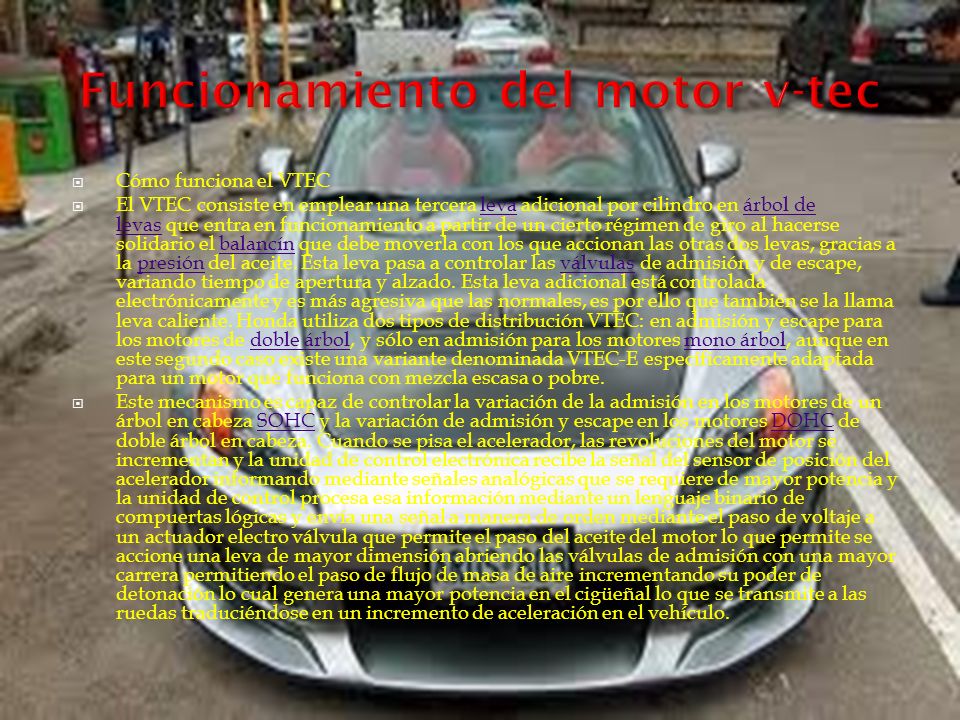

2 Cómo funciona el VTEC El VTEC consiste en emplear una tercera leva adicional por cilindro en árbol de levas que entra en funcionamiento a partir de un cierto régimen de giro al hacerse solidario el balancín que debe moverla con los que accionan las otras dos levas, gracias a la presión del aceite. Esta leva pasa a controlar las válvulas de admisión y de escape, variando tiempo de apertura y alzado. Esta leva adicional está controlada electrónicamente y es más agresiva que las normales, es por ello que también se la llama leva caliente. Honda utiliza dos tipos de distribución VTEC: en admisión y escape para los motores de doble árbol, y sólo en admisión para los motores mono árbol, aunque en este segundo caso existe una variante denominada VTEC-E específicamente adaptada para un motor que funciona con mezcla escasa o pobre.levaárbol de levasbalancínpresiónválvulasdoble árbolmono árbol Este mecanismo es capaz de controlar la variación de la admisión en los motores de un árbol en cabeza SOHC y la variación de admisión y escape en los motores DOHC de doble árbol en cabeza. Cuando se pisa el acelerador, las revoluciones del motor se incrementan y la unidad de control electrónica recibe la señal del sensor de posición del acelerador informando mediante señales analógicas que se requiere de mayor potencia y la unidad de control procesa esa información mediante un lenguaje binario de compuertas lógicas y envía una señal a manera de orden mediante el paso de voltaje a un actuador electro válvula que permite el paso del aceite del motor lo que permite se accione una leva de mayor dimensión abriendo las válvulas de admisión con una mayor carrera permitiendo el paso de flujo de masa de aire incrementando su poder de detonación lo cual genera una mayor potencia en el cigüeñal lo que se transmite a las ruedas traduciéndose en un incremento de aceleración en el vehículo.SOHCDOHC

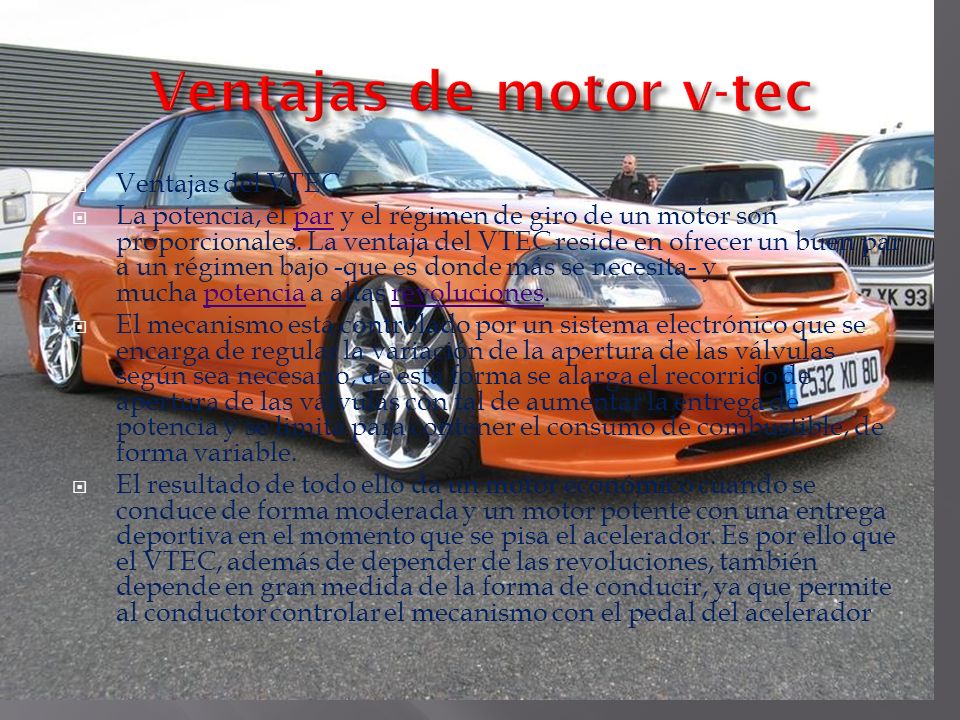

3 Ventajas del VTEC La potencia, el par y el régimen de giro de un motor son proporcionales. La ventaja del VTEC reside en ofrecer un buen par a un régimen bajo -que es donde más se necesita- y mucha potencia a altas revoluciones.parpotenciarevoluciones El mecanismo está controlado por un sistema electrónico que se encarga de regular la variación de la apertura de las válvulas según sea necesario, de esta forma se alarga el recorrido de apertura de las válvulas con tal de aumentar la entrega de potencia y se limita para contener el consumo de combustible, de forma variable. El resultado de todo ello da un motor económico cuando se conduce de forma moderada y un motor potente con una entrega deportiva en el momento que se pisa el acelerador. Es por ello que el VTEC, además de depender de las revoluciones, también depende en gran medida de la forma de conducir, ya que permite al conductor controlar el mecanismo con el pedal del acelerador

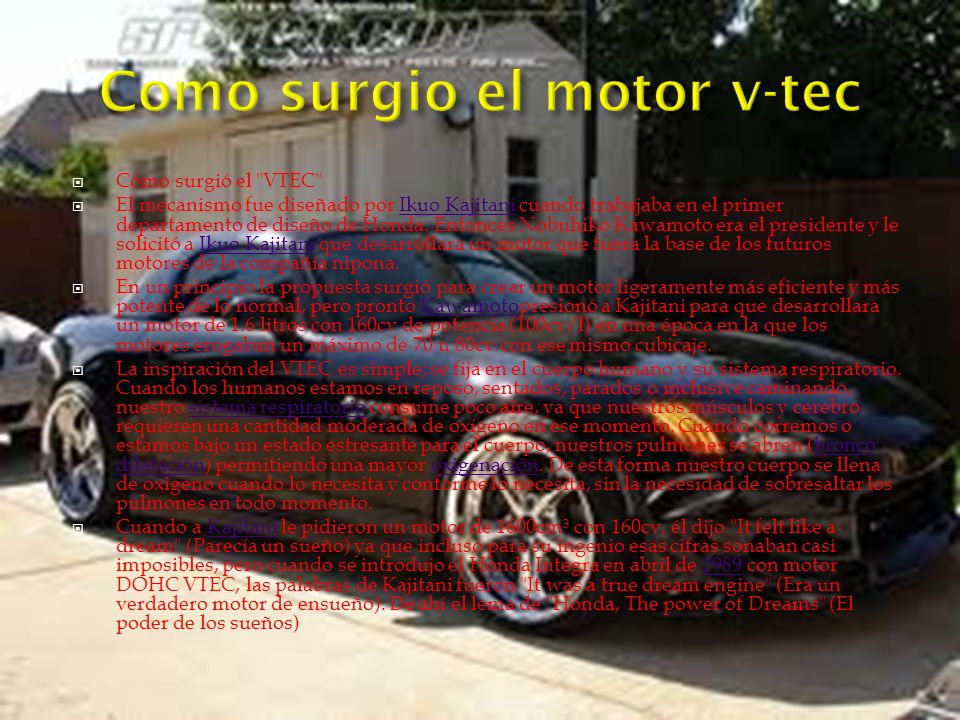

4 Cómo surgió el "VTEC" El mecanismo fue diseñado por Ikuo Kajitani cuando trabajaba en el primer departamento de diseño de Honda. Entonces Nobuhiko Kawamoto era el presidente y le solicitó a Ikuo Kajitani que desarrollara un motor que fuera la base de los futuros motores de la compañía nipona.Ikuo Kajitani En un principio la propuesta surgió para crear un motor ligeramente más eficiente y más potente de lo normal, pero pronto Kawamotopresionó a Kajitani para que desarrollara un motor de 1.6 litros con 160cv de potencia (100cv/l) en una época en la que los motores erogaban un máximo de 70 u 80cv con ese mismo cubicaje.Kawamoto La inspiración del VTEC es simple; se fija en el cuerpo humano y su sistema respiratorio. Cuando los humanos estamos en reposo, sentados, parados o inclusive caminando, nuestro sistema respiratorio consume poco aire, ya que nuestros músculos y cerebro requieren una cantidad moderada de oxígeno en ese momento. Cuando corremos o estamos bajo un estado estresante para el cuerpo, nuestros pulmones se abren (bronco dilatación) permitiendo una mayor oxigenación. De esta forma nuestro cuerpo se llena de oxigeno cuando lo necesita y conforme lo necesita, sin la necesidad de sobresaltar los pulmones en todo momento.sistema respiratoriobronco dilataciónoxigenación Cuando a Kajitani le pidieron un motor de 1600cm³ con 160cv, él dijo "It felt like a dream" (Parecía un sueño) ya que incluso para su ingenio esas cifras sonaban casi imposibles, pero cuando se introdujo el Honda Integra en abril de 1989 con motor DOHC VTEC, las palabras de Kajitani fueron "It was a true dream engine" (Era un verdadero motor de ensueño). De ahí el lema de "Honda, The power of Dreams" (El poder de los sueños)Kajitani1989

5 Variaciones del VTEC En la actualidad todos los modelos de Honda usan esta tecnología e incluso en botes y motos de Honda con variaciones como el Hyper VTEC. Además de los motores SOHC VTEC y DOHC VTEC, hoy en día existen los i-VTEC (intelligent-VTEC, básicamente el mismo mecanismo con el sistema de gestión electrónico mejorado), el no tan famoso VTEC-E mejor conocido como VTEC de 3 etapas (encaminado a reducir todavía más el consumo), el Turbocharged VTEC (versión sobrealimentada mediante turbocompresor) y el Advanced VTEC aparecido en 2006.SOHCDOHCturbocompresor2006 En el segmento de las motocicletas existe un prototipo denominado Hyper VTEC. En el 2001 Honda desarrollo la tecnología i-VTEC y vendió la tecnología VTEC que fue adquirida por muchas marcas para hacer sus propias versiones de variación de válvulas

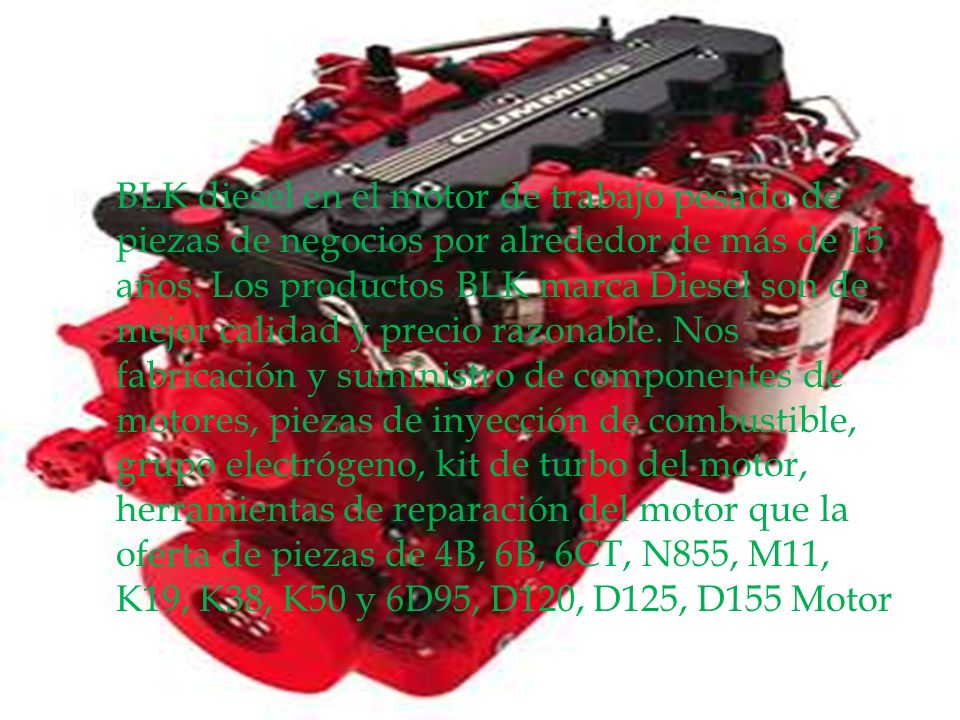

6 BLK diesel en el motor de trabajo pesado de piezas de negocios por alrededor de más de 15 años. Los productos BLK marca Diesel son de mejor calidad y precio razonable. Nos fabricación y suministro de componentes de motores, piezas de inyección de combustible, grupo electrógeno, kit de turbo del motor, herramientas de reparación del motor que la oferta de piezas de 4B, 6B, 6CT, N855, M11, K19, K38, K50 y 6D95, D120, D125, D155 Motor

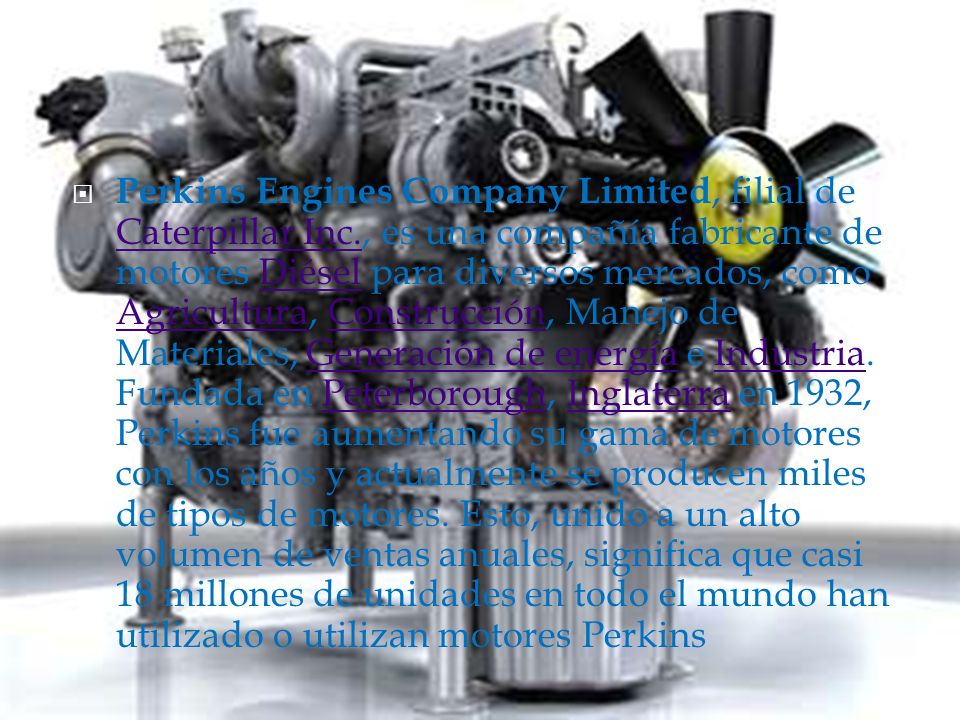

7 Perkins Engines Company Limited, filial de Caterpillar Inc., es una compañía fabricante de motores Diésel para diversos mercados, como Agricultura, Construcción, Manejo de Materiales, Generación de energía e Industria. Fundada en Peterborough, Inglaterra en 1932, Perkins fue aumentando su gama de motores con los años y actualmente se producen miles de tipos de motores. Esto, unido a un alto volumen de ventas anuales, significa que casi 18 millones de unidades en todo el mundo han utilizado o utilizan motores Perkins Caterpillar Inc.Diésel AgriculturaConstrucciónGeneración de energíaIndustriaPeterboroughInglaterra

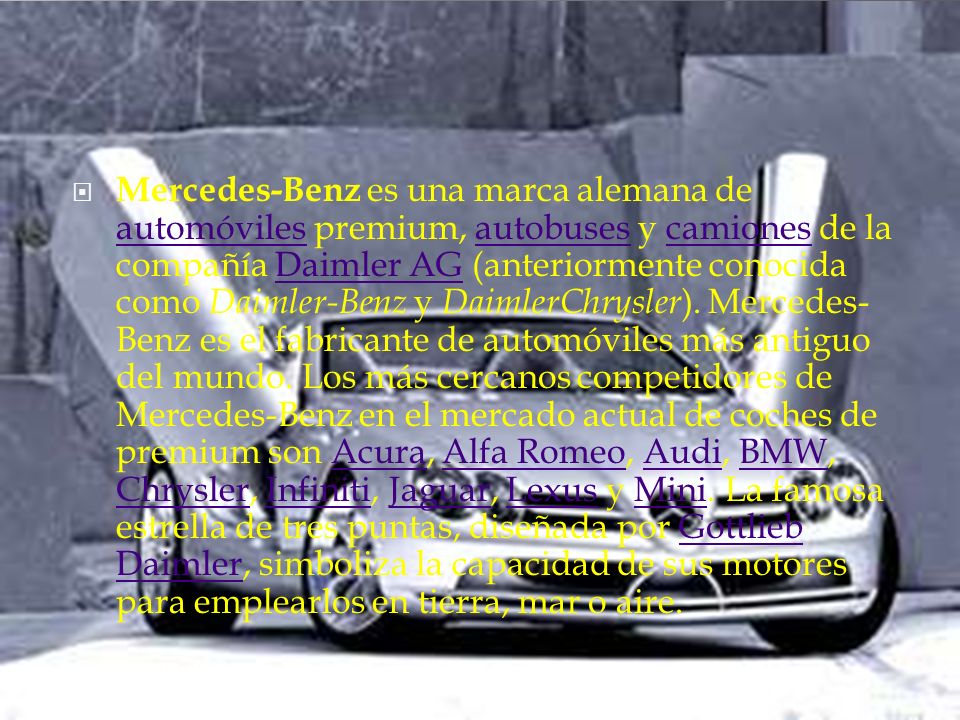

8 Mercedes-Benz es una marca alemana de automóviles premium, autobuses y camiones de la compañía Daimler AG (anteriormente conocida como Daimler-Benz y DaimlerChrysler ). Mercedes- Benz es el fabricante de automóviles más antiguo del mundo. Los más cercanos competidores de Mercedes-Benz en el mercado actual de coches de premium son Acura, Alfa Romeo, Audi, BMW, Chrysler, Infiniti, Jaguar, Lexus y Mini. La famosa estrella de tres puntas, diseñada por Gottlieb Daimler, simboliza la capacidad de sus motores para emplearlos en tierra, mar o aire. automóvilesautobusescamionesDaimler AGAcuraAlfa RomeoAudiBMW ChryslerInfinitiJaguarLexusMiniGottlieb Daimler
