1 CON ET PROPIA ES DIFICIL LOGRAR EL ECT TT

2 Contacto directo “no interviene la PATP”
. Descarga disrruptiva

3 ¿Es posible “solo” con la PATP ?
Con la PATP se intenta limitar las diferencias de potencial que pueden presentarse entre las partes metálicas no activas y tierra (contacto indirecto). ¿Es posible “solo” con la PATP ? limitar la tensión a 24 V

4 Contacto indirecto “interviene la PATP”
. El resultado final NO lo podemos controlar Ra la podemos controlar Rb NO la podemos controlar

5 ¿Se puede eliminar la PATP de algunas MASAS?
. Equipamiento Clase II: UNICA SOLUCION EN acometidas. SOLUCIÓN EN ALGUNAS ENVOLVENTES DE LAS CARGAS Esquema de MBTS

6 Clase II SIN PAT

7 Clase II SIN PE Aislación suplementaria:
Aislación, además de la básica, que asegura la protección contra choques eléctricos en caso de falla de la aislación básica. Algunos modelos de equipos de Clase II se conectan por medio de tomacorrientes 2 P. Clase II SIN PE 2P 2P 2P

8 ¿DE QUE DEPENDE LA TENSIÓN
DE CONTACTO INDIRECTO (Vch)?

9 Peligros de contacto indirecto por defecto de aislacion (suponemos Ri=0 y con RTN=0)
. Depende de Rt Màxima Depende de Rc

10 Rc = 1000 ohm (mínima IEC) . 220 V 40 ohm 5,5 A 220 V 220 mA

11 Ri=0, Rt= 40 ohm y RTN= 5 ohm) . Vch = 40 x 220/(40+5) 195,55 V

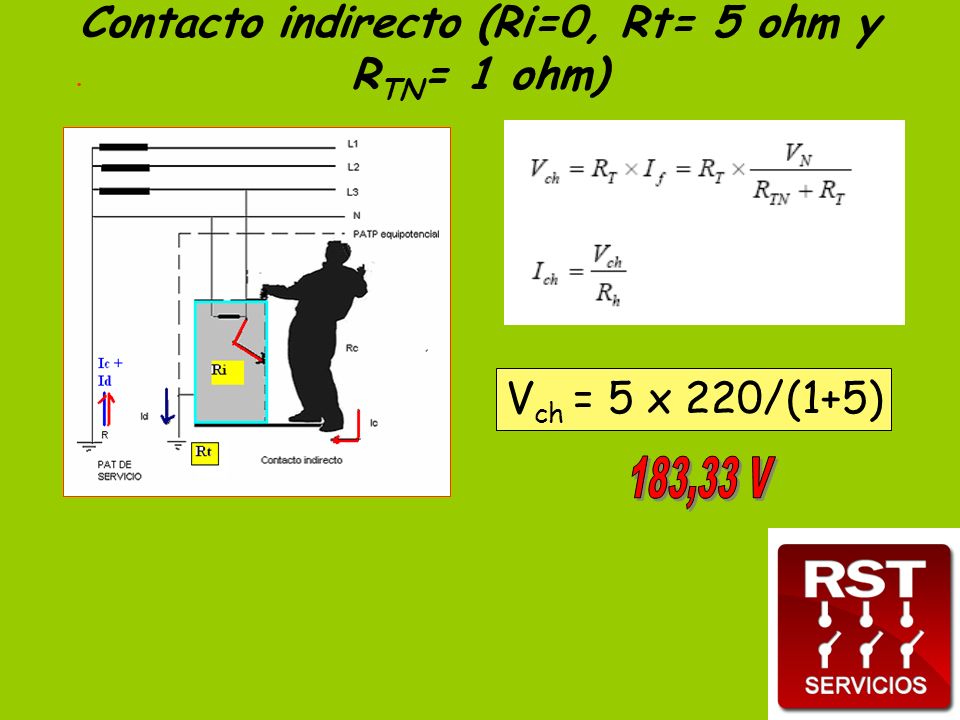

12 Contacto indirecto (Ri=0, Rt= 5 ohm y RTN= 1 ohm)
. Vch = 5 x 220/(1+5) 183,33 V

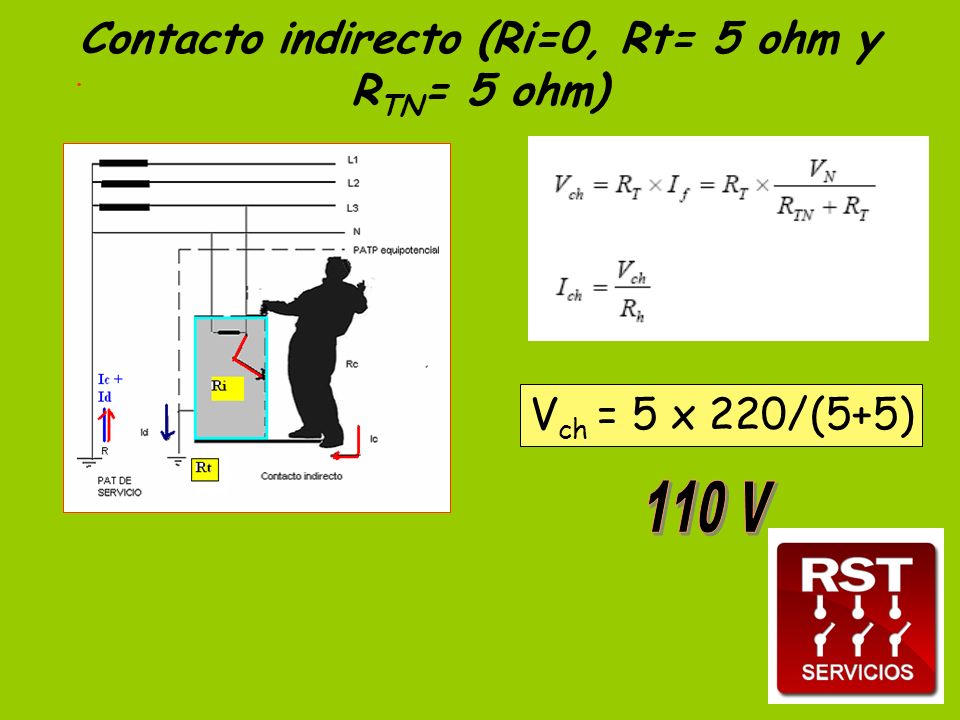

13 Contacto indirecto (Ri=0, Rt= 5 ohm y RTN= 5 ohm)
. Vch = 5 x 220/(5+5) 110 V

14 Contacto indirecto (Ri=0, Rt= 0,13 ohm y RTN= 1 ohm)
. Vch = 0,13 x 220/(1 +0,13) 25,13 V

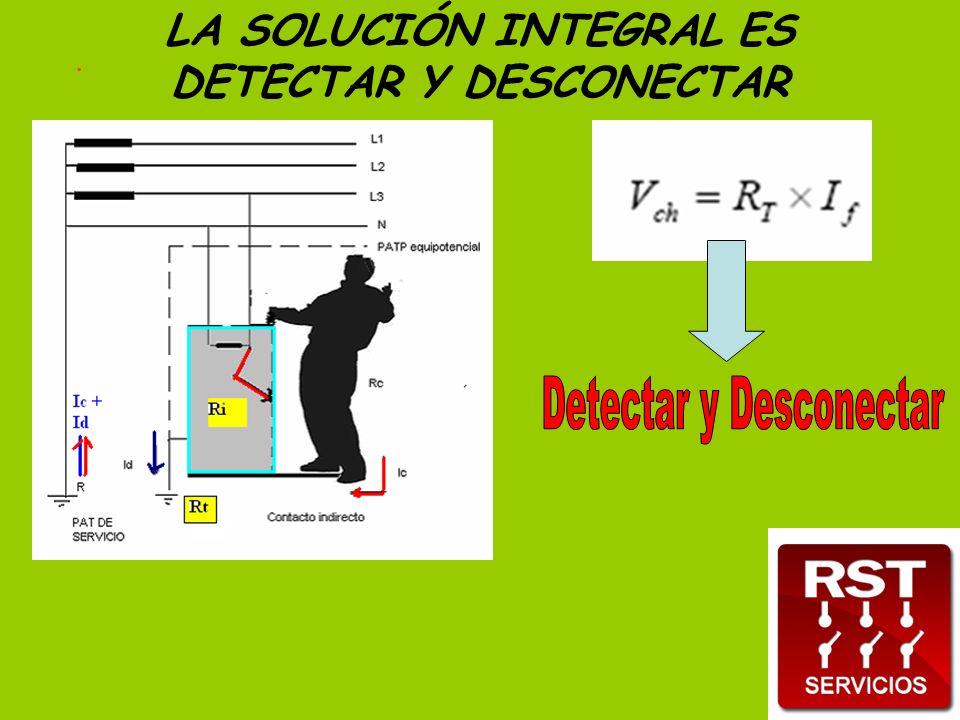

15 LA SOLUCIÓN INTEGRAL ES DETECTAR Y DESCONECTAR
. Detectar y Desconectar

16 Inmuebles: Acción preventiva del ID por defecto de aislacion que origine una Vc igual o mayor a 24 V
.

17 INMUEBLES PATP MAXIMO 40 ohm
. 1,2 V 40 ohm

18 INMUEBLES PATP MAXIMA Y MÁXIMA SENSIBILIDAD DE ID
. 12 V 40 ohm

19 Valores Máximos de Resistencias de PAT
. Corriente diferencial máxima asignada del dispositivo diferencial Relación de seguridad de accionamiento del diferencial Valor máximo de la resistencia de la PAT de las masas eléctricas Ra (W) para detectar 24 V Valor máximo permitido AEA de la resistencia de la PAT de las masas eléctricas Ra (W) Sensibilidad media 1 A 24V/12 W = 2 A 24 12 500 mA 24V/24 W = 1 A 48 300 mA 24V/40 W = 600 mA Detecta con PATP a partir de 12 V 80 40 Sensibilidad alta Hasta 30 mA Detecta con PATP a partir de 1,2 V 800

20 Verificar tensiones máximas de seguridad en ET
Bloqueos de acceso por Cerco perimetral

21 Limitar las tensiones de paso (posibles personas desprevenidas y sin calzado aislante)
Estación, Soporte, Etc. Tensión de paso

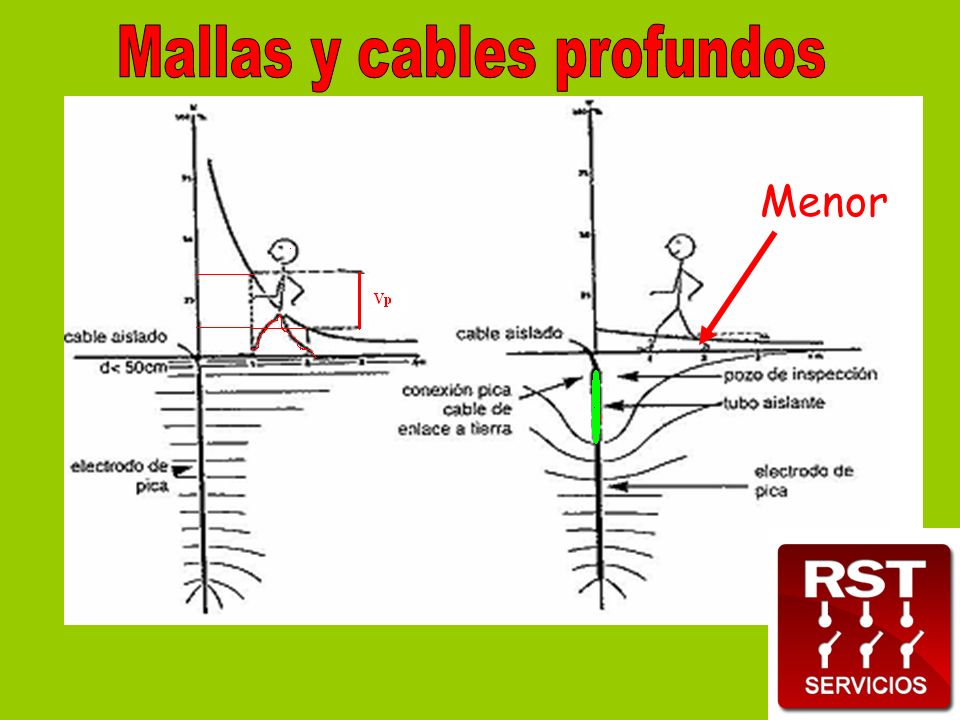

22 Mallas y cables profundos
Menor

23 Tensiones de paso Resistencia Corporal Resistencia De pie PAT

24 Rp es la resistencia de PAT de cada pie
Rch es la resistencia del cuerpo humano

25 Verificación de tensión máxima de PASO
Vp = 10 k/ t2 (1 + 6 ps /1000) (V) ¿Cómo influye este tiempo? Aumentar ps CON Suelos “aislantes” FORMULA: Con superficie de apoyo de 200 cm2 y pies separados a 1 m

26 El valor resultante es 800 V x 7 = 5600 V
Ejemplo con ps = 1000 y t = 1 Vp = 10 k/ tn (1 + 6 x 1000 /1000) (V) Vp = 10 k/tn x 7 El valor resultante es 800 V x 7 = V Concepto: Aumentar Vp es AUMENTAR LA TENSIÓN QUE SE PUEDE ACEPTAR Y ES mejorar la seguridad eléctrica

27 Limitar las tensiones de contacto
Estación, Soporte, Etc. Tensión de contacto

28 Rcp es la resistencia de cada pie
2 es porque los pies se suponen juntos Rch es la resistencia del cuerpo humano

29 Pies juntos Rcp/2 Situación Corporal Implica al corazón
Tensión de contacto (menor con la equipotencialización y con calzado aislante)

30 Verificación de tensión máxima de CONTACTO
Vc = k/ t2 (1 + 1,5 ps /1000) (V) Son valores admisibles menores que los Vp Pies juntos 3/2 = 1,5

31 El valor resultante es 80 V x 2,5 = 200 V

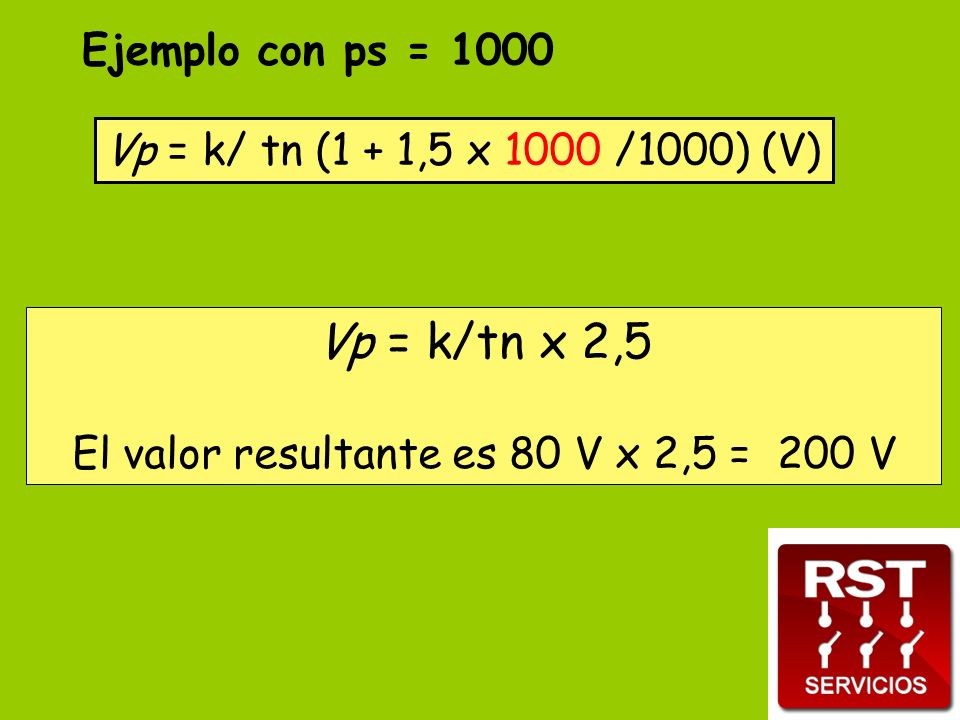

Ejemplo con ps = 1000 Vp = k/ tn (1 + 1,5 x 1000 /1000) (V) Vp = k/tn x 2,5 El valor resultante es 80 V x 2,5 = 200 V

32 OTRAS NORMAS DE CONEXIÓN DE PATS

33

34 CASO REAL Relación de las PATS en líneas de MT y BT ambas montadas en un mismo soporte ante una perdida de aislacion en MT

35

36 Las sobretensiones de MT y los trasformadores puestos a tierra

37 Las sobretensiones de BT por la desconexiòn del neutro a tierra (PATS).

38 Contorneo de cadenas PAT
La problemática de utilización de hilos de guardia puestos a tierra en redes de MT Contorneo de cadenas PAT
