Presentación del tema: "El equipo LESA está integrado por tres componentes fundamentales: Software Interfaz Sensores El Laboratorio Escolar de Sensores Automatizado (LESA) es."— Transcripción de la presentación:

1

2 El equipo LESA está integrado por tres componentes fundamentales: Software Interfaz Sensores El Laboratorio Escolar de Sensores Automatizado (LESA) es una herramienta tecnológica diseñada por el Grupo de Cognición y Didáctica de las Ciencias del CCADET, UNAM, para apoyar la enseñanza y el aprendizaje de la ciencia.

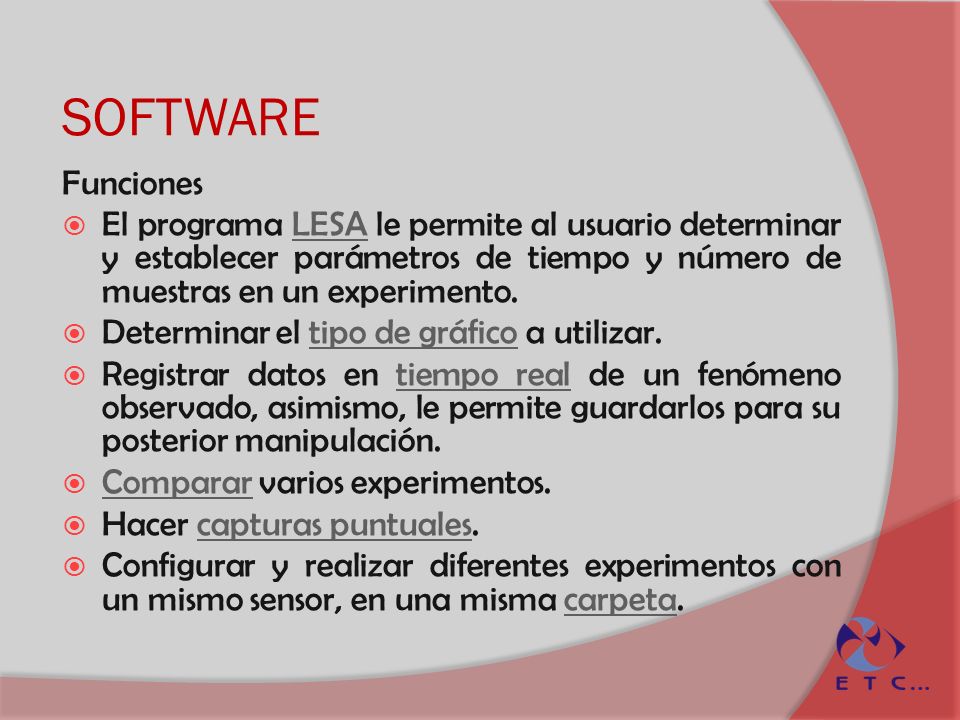

3 SOFTWARE Funciones El programa LESA le permite al usuario determinar y establecer parámetros de tiempo y número de muestras en un experimento.LESA Determinar el tipo de gráfico a utilizar.tipo de gráfico Registrar datos en tiempo real de un fenómeno observado, asimismo, le permite guardarlos para su posterior manipulación.tiempo real Comparar varios experimentos. Comparar Hacer capturas puntuales.capturas puntuales Configurar y realizar diferentes experimentos con un mismo sensor, en una misma carpeta.carpeta

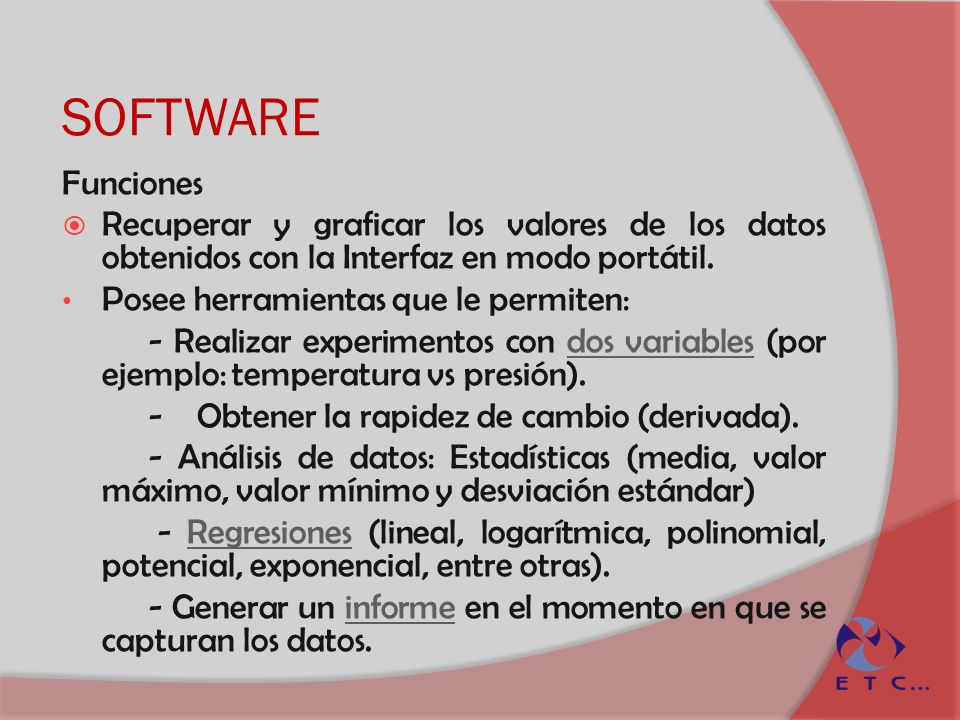

4 SOFTWARE Funciones Recuperar y graficar los valores de los datos obtenidos con la Interfaz en modo portátil. Posee herramientas que le permiten: - Realizar experimentos con dos variables (por ejemplo: temperatura vs presión).dos variables - Obtener la rapidez de cambio (derivada). - Análisis de datos: Estadísticas (media, valor máximo, valor mínimo y desviación estándar) - Regresiones (lineal, logarítmica, polinomial, potencial, exponencial, entre otras).Regresiones - Generar un informe en el momento en que se capturan los datos.informe

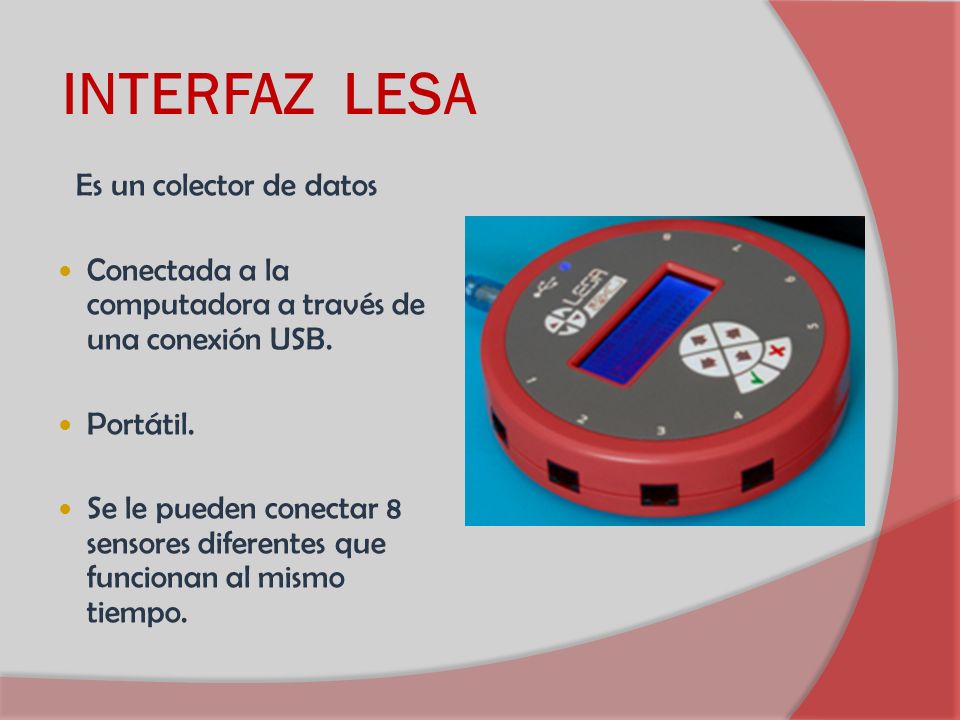

5 INTERFAZ LESA Es un colector de datos Conectada a la computadora a través de una conexión USB. Portátil. Se le pueden conectar 8 sensores diferentes que funcionan al mismo tiempo.

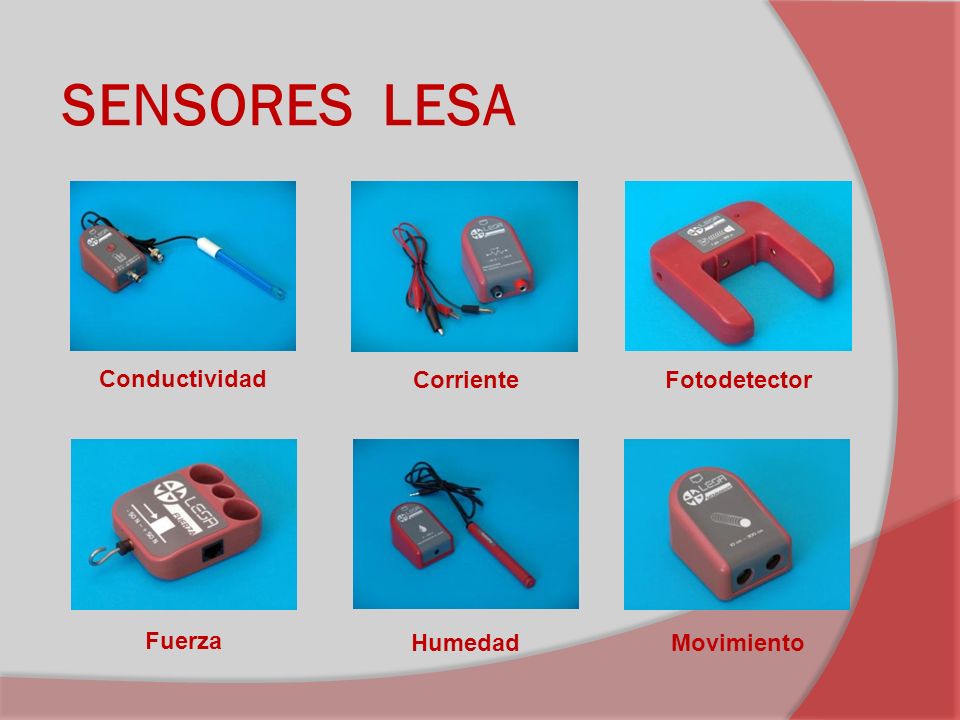

6 SENSORES LESA Conductividad CorrienteFotodetector Fuerza HumedadMovimiento

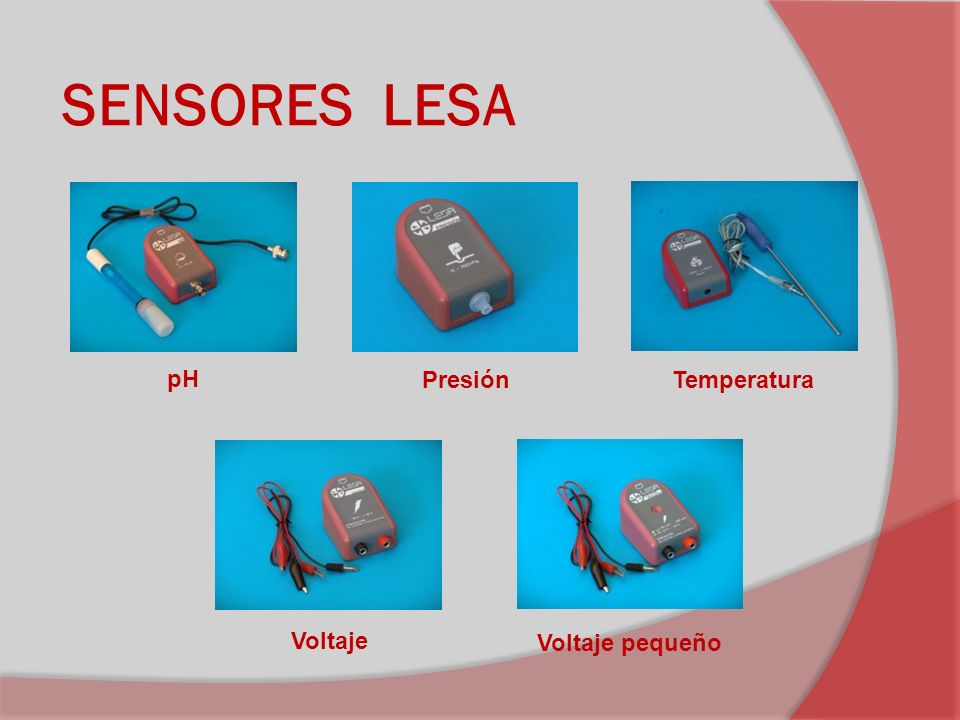

7 pH PresiónTemperatura Voltaje Voltaje pequeño SENSORES LESA

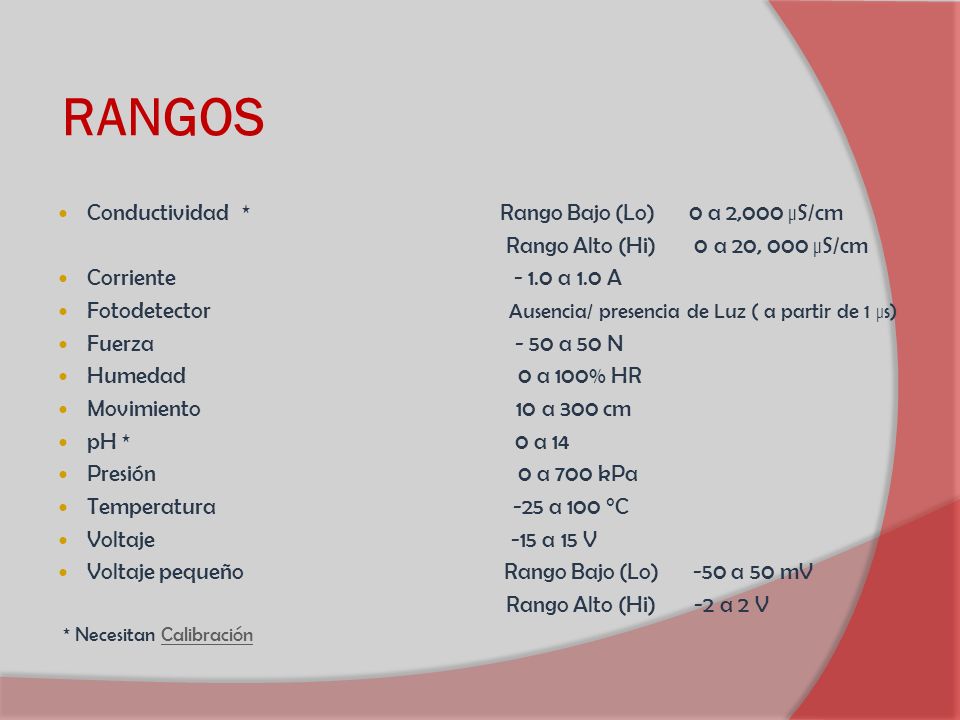

8 RANGOS Conductividad * Rango Bajo (Lo) 0 a 2,000 µ S/cm Rango Alto (Hi) 0 a 20, 000 µ S/cm Corriente a 1.0 A Fotodetector Ausencia/ presencia de Luz ( a partir de 1 µ s) Fuerza - 50 a 50 N Humedad 0 a 100% HR Movimiento 10 a 300 cm pH * 0 a 14 Presión 0 a 700 kPa Temperatura -25 a 100 °C Voltaje -15 a 15 V Voltaje pequeño Rango Bajo (Lo) -50 a 50 mV Rango Alto (Hi) -2 a 2 V * Necesitan CalibraciónCalibración
