1 Schnarwiler Jorge Leonardo

2 Creación de una InstrumenInstrumentacióntaciónInstrumenInstrumentacióntación AvanzadaAvanzadaAvanzadaAvanzada Estación Meteorológica Usando LabVIEW 2º Cuatrimestre

3 Schnarwiler Jorge Leonardo Objetivos del proyecto: Censado de diferentes magnitudes atmosféricas Mostrar la evolución de estas magnitudes Proporcionar una herramienta de registro Lograr un entorno amigable para el usuario que opere el programa

4 Schnarwiler Jorge Leonardo Estructura de Procesamiento Variables Físicas Meteorológicas Sensores Placa de Adquisición de Datos Procesado con LabVIEW Usuario

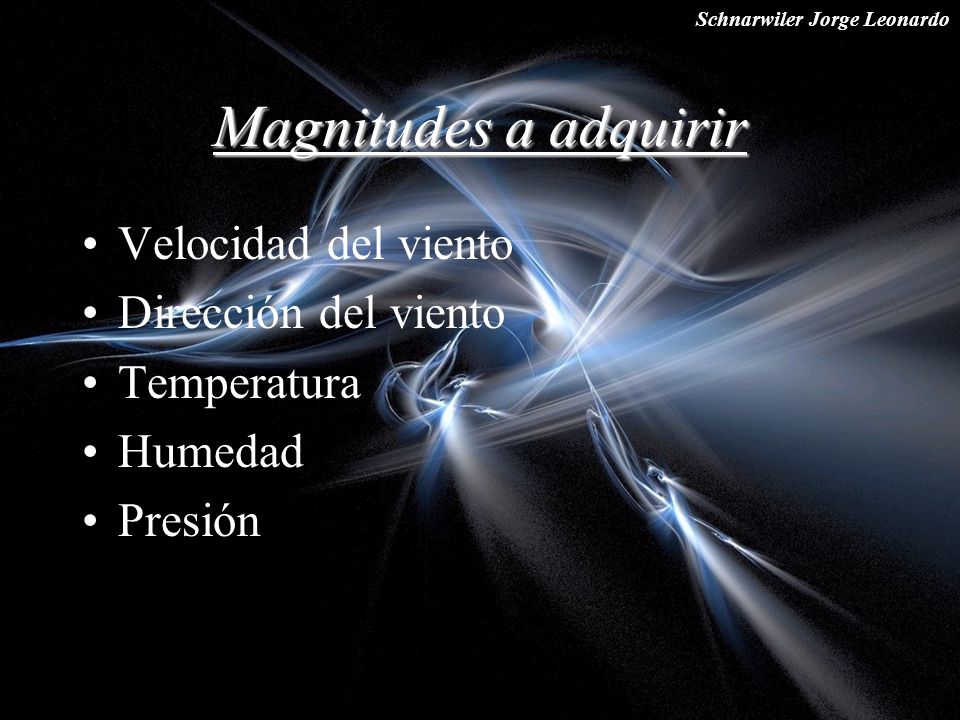

5 Schnarwiler Jorge Leonardo Magnitudes a adquirir Velocidad del viento Dirección del viento Temperatura Humedad Presión

6 Schnarwiler Jorge Leonardo Sensores Utilizados Medición del viento: Utilización de veleta con indicación de la velocidad y dirección. Velocidad = 1 [Hz/m/s] Dirección = [0...2,4] V

7 Schnarwiler Jorge Leonardo Sensores Utilizados Medición de Temperatura: Utilización de sensor LM35 – Encapsulado TO-92 Rango = -55 a 150 [ºC] Factor de medición = 10 [mV/ºC], escala lineal.

8 Schnarwiler Jorge Leonardo Sensores Utilizados Medición de Humedad: Utilización de sensor HS Rango = 0 a 100 [%] Escala lineal comprendida entre [1...3,55] V

9 Schnarwiler Jorge Leonardo Sensores Utilizados Medición de Presión: Utilización de sensor MPX Rango = 150 a 1150[HPa] Escala lineal comprendida entre [0,2...4,8] V

10 Schnarwiler Jorge Leonardo SubVIs Creados Simulación Conversión Cálculo Indicación Archivos/Temporales/Procesado SubVis

11 Schnarwiler Jorge Leonardo La Estación Meteorológica Inicio Viento Temperatura Humedad Presión Configuración del Sistema

12 Schnarwiler Jorge Leonardo La Estación Meteorológi - Inicio

13 Schnarwiler Jorge Leonardo La Estación Meteorológica - Viento

14 Schnarwiler Jorge Leonardo La Estación Meteorológica - Temperatura

15 Schnarwiler Jorge Leonardo La Estación Meteorológica - Humedad

16 Schnarwiler Jorge Leonardo La Estación Meteorológica - Presión

17 Schnarwiler Jorge Leonardo La Estación Meteorológica - Configuración Sistema

18 Schnarwiler Jorge Leonardo La Estación Meteorológica – Vínculo Proyecto Final.vi Proyecto Final.vi

19 Schnarwiler Jorge Leonardo Schnarwiler Jorge Leonardo 4º Año Ingeniería Eléctrica 2º Cuatrimestre
