1 © ZinCo_Introduction_09.ppt Ingenieria de Cubiertas Verdes Ingenieria de Cubiertas Verdes El Mundo de las Cubiertas Ajardinadas Ingenieria de Cubiertas Verdes Ingenieria de Cubiertas Verdes El Mundo de las Cubiertas Ajardinadas

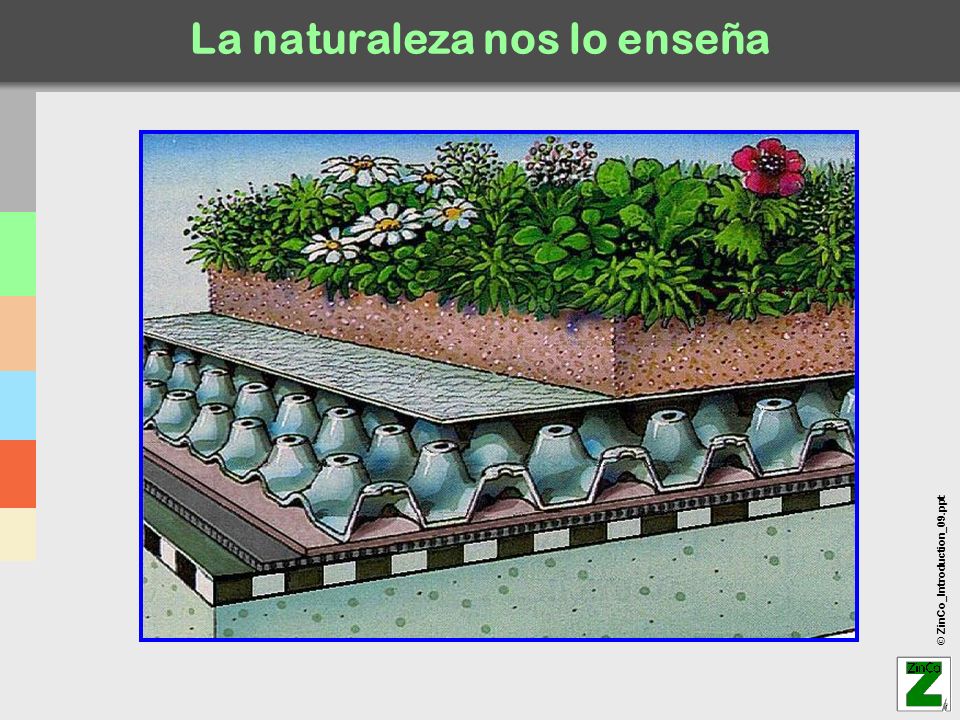

2 © ZinCo_Introduction_09.ppt La naturaleza nos lo enseña Capa vegetal Drenaje Filtro (Capa protectora) La cubierta Plantas Horizonte de iluviación arcilloso Material parental Suelo natural humificado

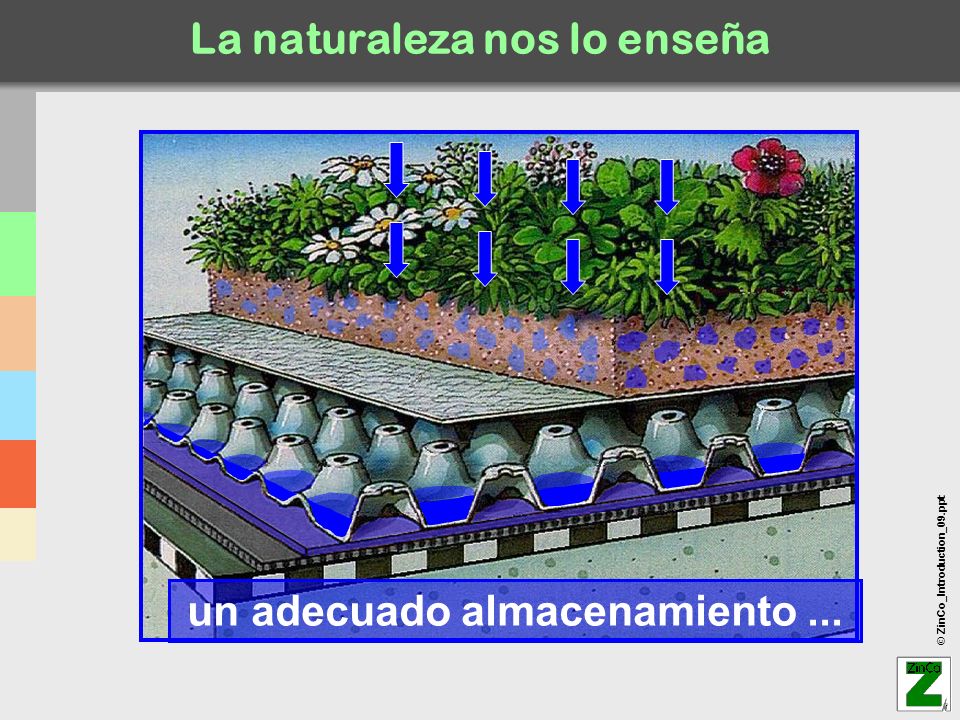

3 © ZinCo_Introduction_09.ppt La naturaleza nos lo enseña un adecuado almacenamiento...

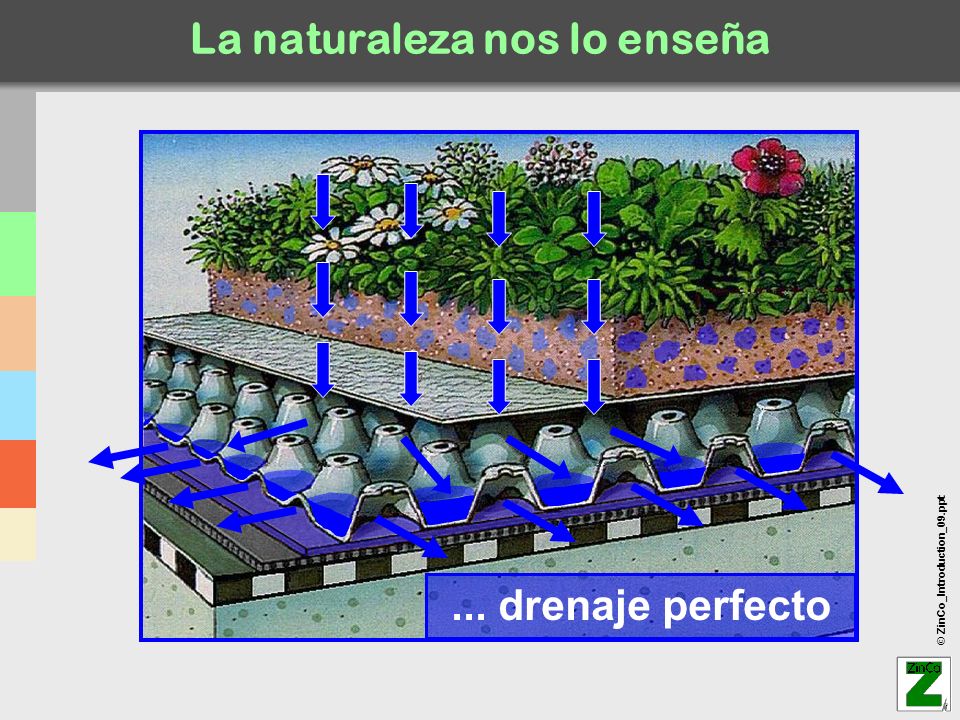

4 © ZinCo_Introduction_09.ppt La naturaleza nos lo enseña... drenaje perfecto

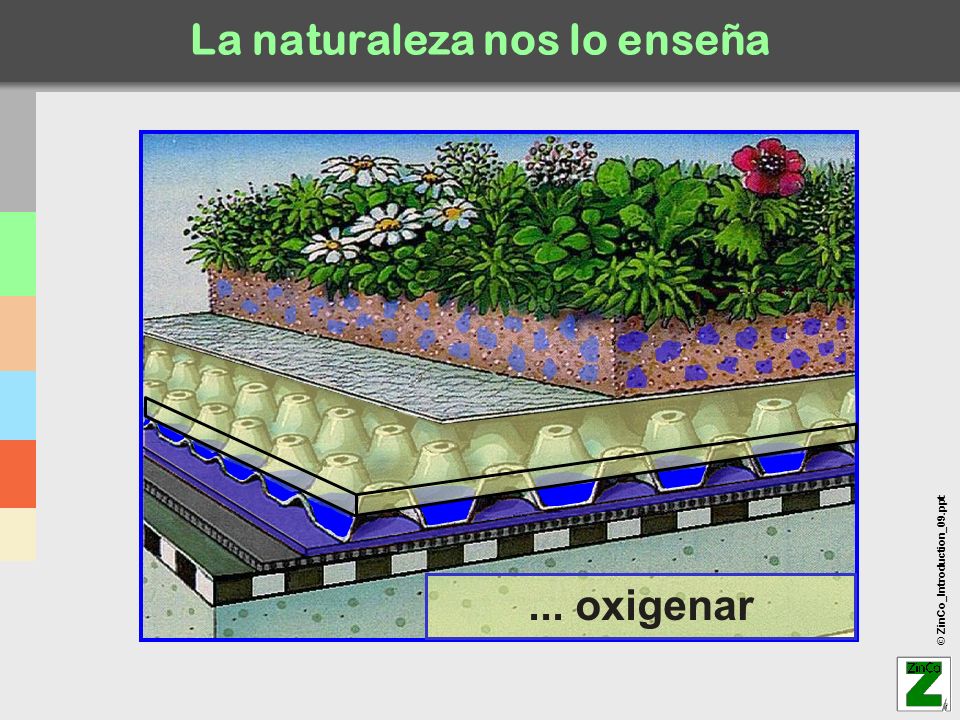

5 © ZinCo_Introduction_09.ppt La naturaleza nos lo enseña... oxigenar

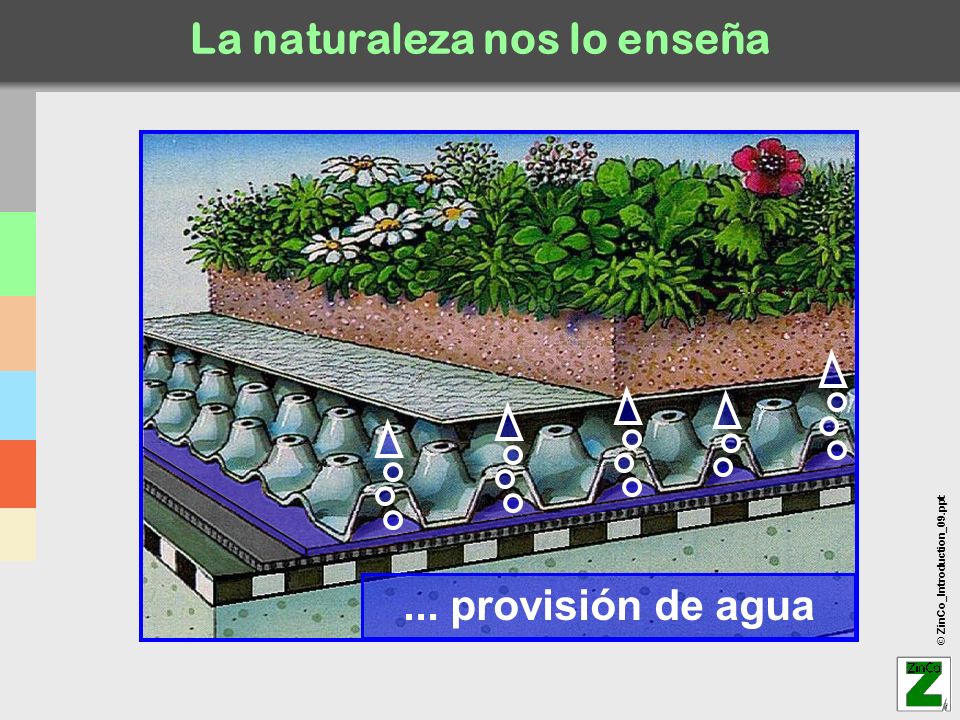

6 © ZinCo_Introduction_09.ppt La naturaleza nos lo enseña... provisión de agua

7 © ZinCo_Introduction_09.ppt La naturaleza nos lo enseña... provisión de agua

8 © ZinCo_Introduction_09.ppt La naturaleza nos lo enseña... provisión de agua

9 © ZinCo_Introduction_09.ppt La naturaleza nos lo enseña

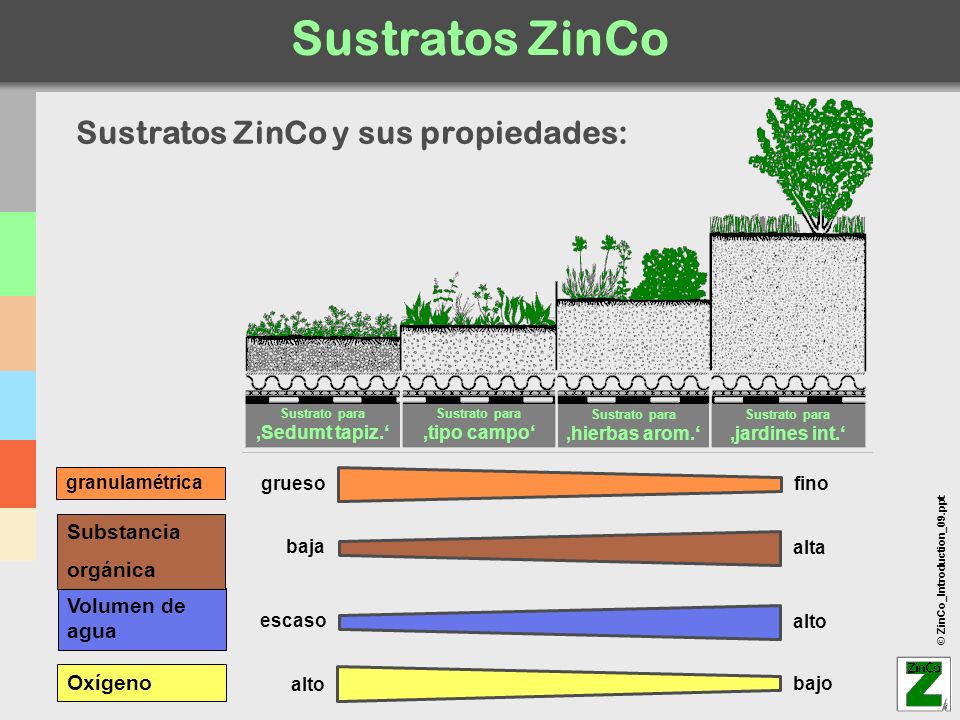

10 © ZinCo_Introduction_09.ppt Sustratos ZinCo granulamétrica Oxígeno Sustrato para Sedumt tapiz. Sustrato para tipo campo Sustrato para hierbas arom. Sustrato para jardines int. Sustratos ZinCo y sus propiedades: grueso fino alto bajo Volumen de agua escaso alto Substancia orgánica baja alta

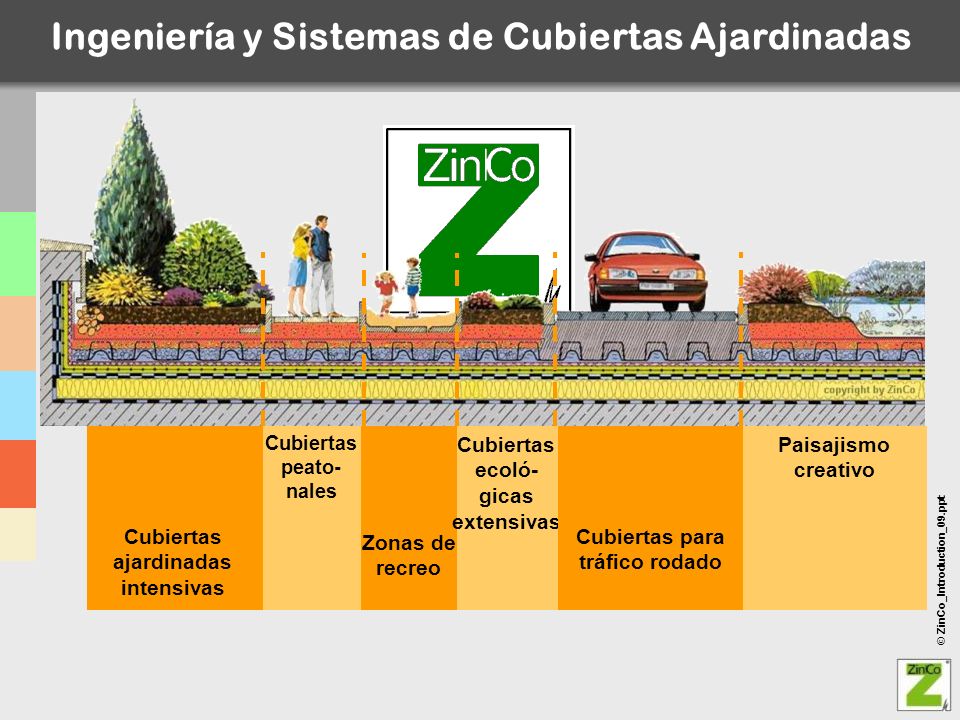

11 © ZinCo_Introduction_09.ppt Cubiertas ajardinadas intensivas Cubiertas peato- nales Zonas de recreo Cubiertas ecoló- gicas extensivas Cubiertas para tráfico rodado Paisajismo creativo Ingeniería y Sistemas de Cubiertas Ajardinadas

12 © ZinCo_Introduction_09.ppt Cubiertas ajardinadas intensivas Ingeniería y Sistemas de Cubiertas Ajardinadas

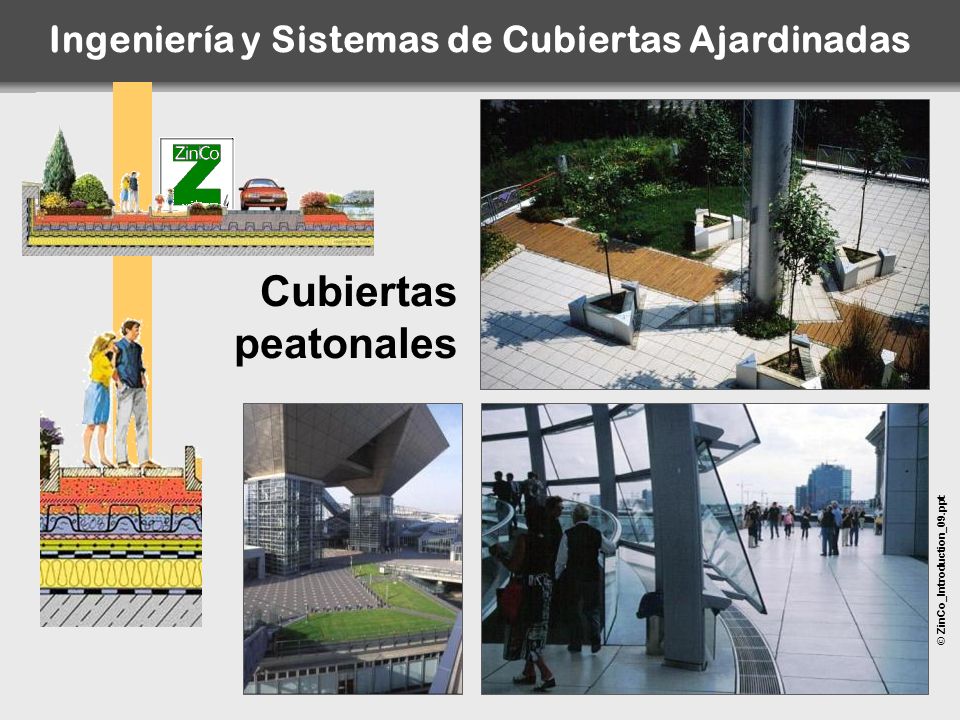

13 © ZinCo_Introduction_09.ppt Cubiertas peatonales Ingeniería y Sistemas de Cubiertas Ajardinadas

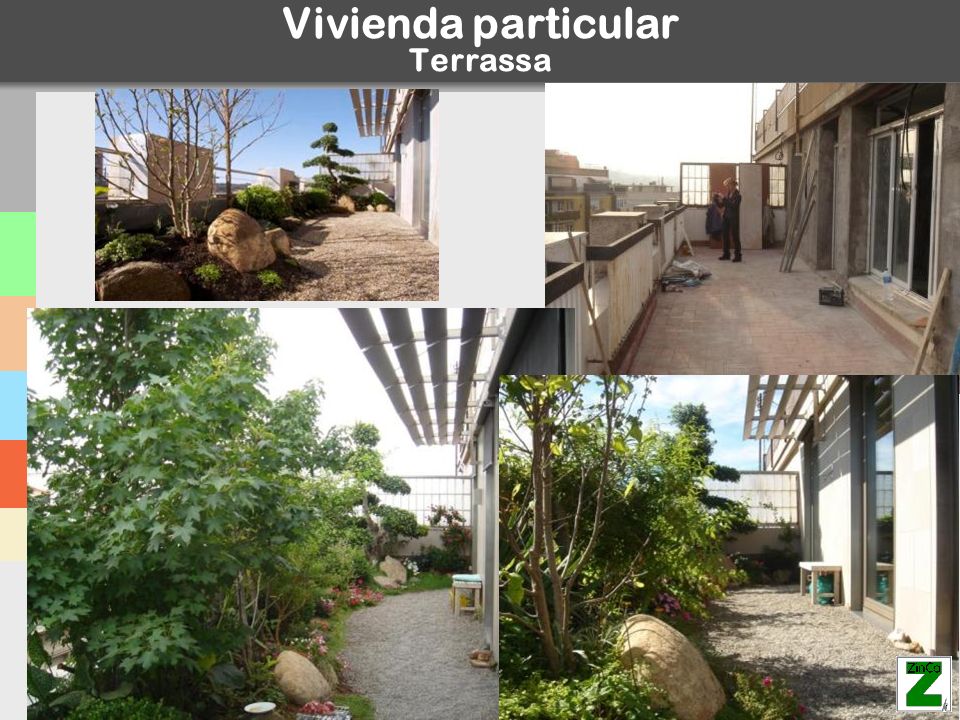

14 © ZinCo_Introduction_09.ppt Vivienda particular Terrassa

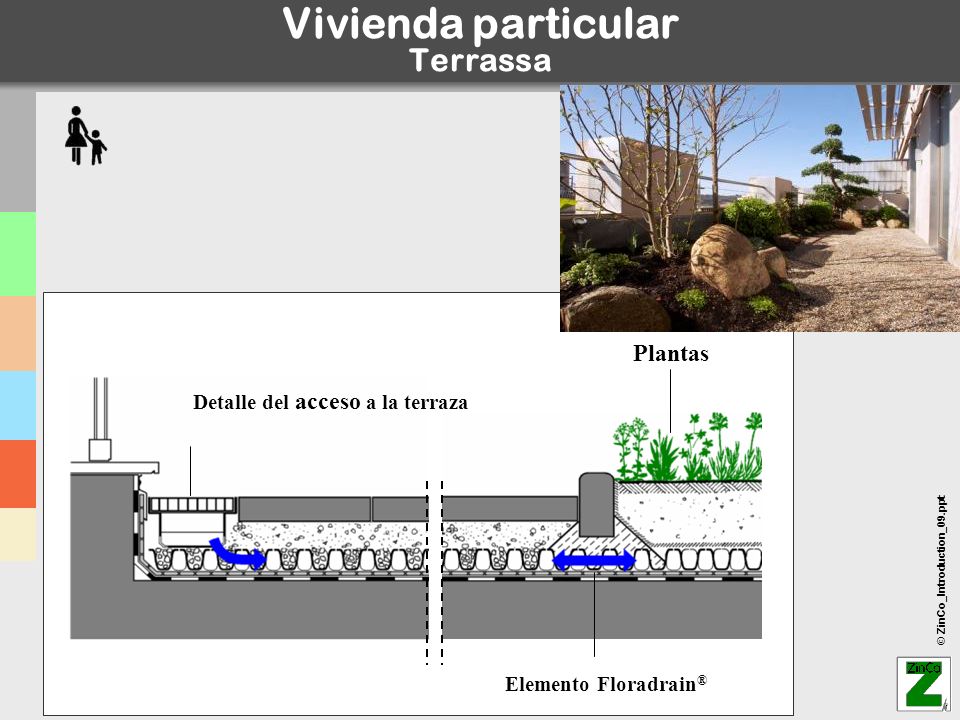

15 © ZinCo_Introduction_09.ppt Vivienda particular Terrassa Detalle del acceso a la terraza Elemento Floradrain ® Plantas

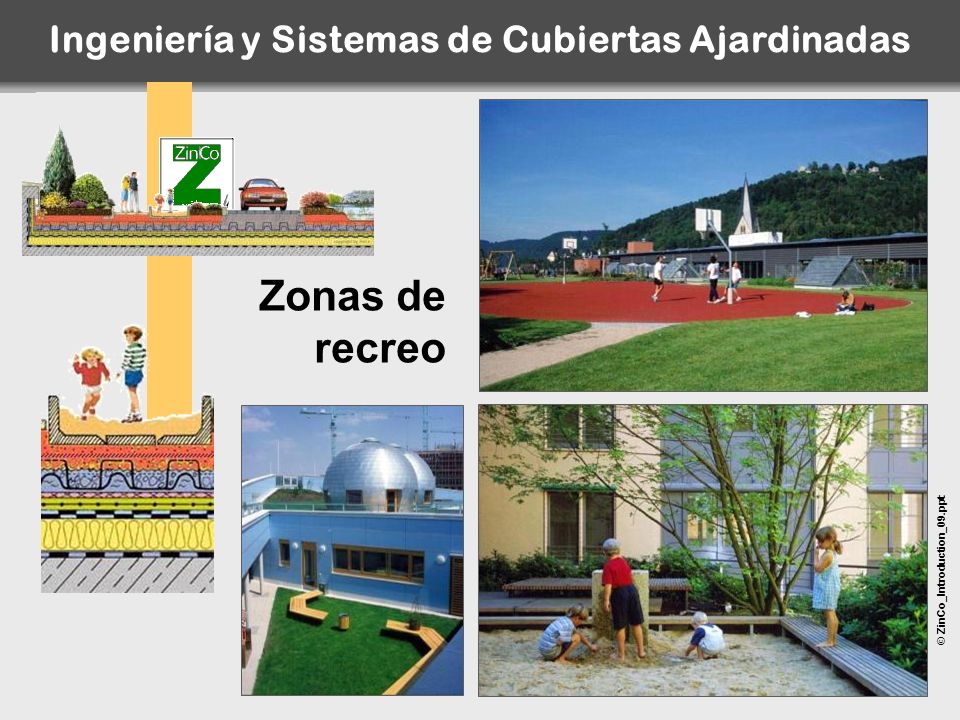

16 © ZinCo_Introduction_09.ppt Zonas de recreo Ingeniería y Sistemas de Cubiertas Ajardinadas

17 © ZinCo_Introduction_09.ppt Cubiertas ecológicas extensivas Ingeniería y Sistemas de Cubiertas Ajardinadas

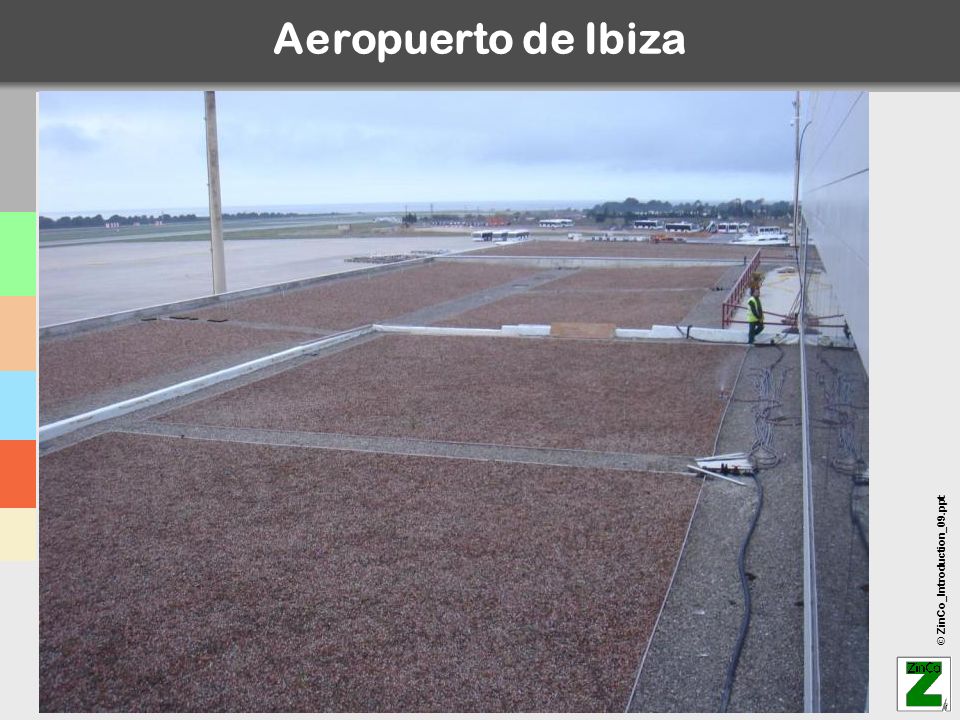

18 © ZinCo_Introduction_09.ppt Aeropuerto de Ibiza

19 © ZinCo_Introduction_09.ppt Cubierta extensiva plana xxx En caso que la impermeabilización NO es antirraíz lámina antirraíz WSF 40. impermeabilización antirraíz Tierra vegetal Floradrain ® FD 40-E Filtro SF Capa vegetal Manta retenedora SSM 45

20 © ZinCo_Introduction_09.ppt Cubiertas para tráfico rodado Ingeniería y Sistemas de Cubiertas Ajardinadas

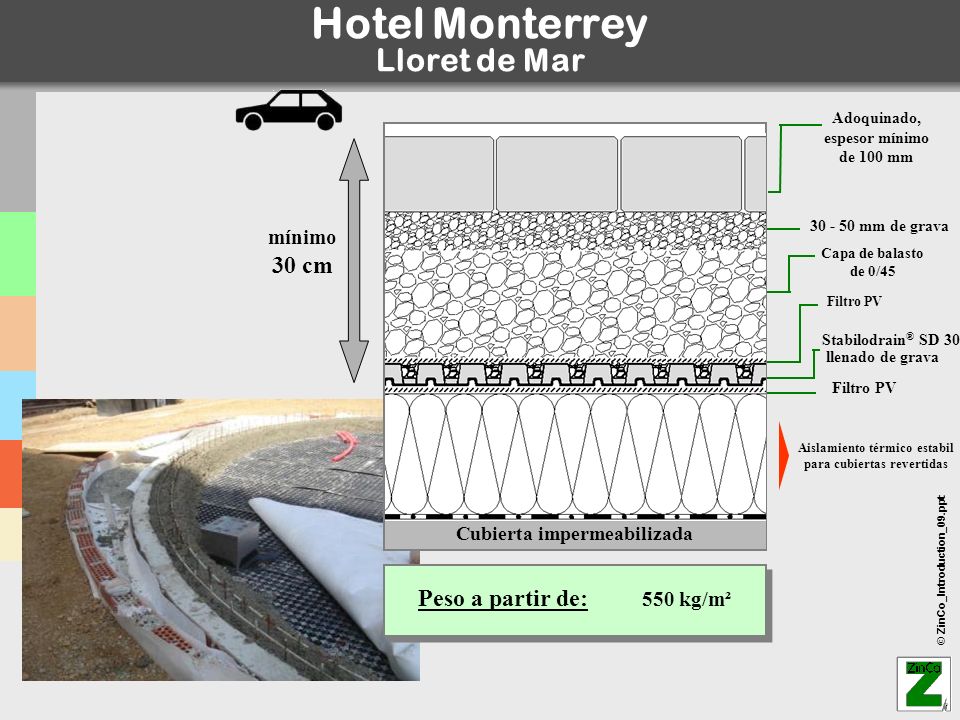

21 © ZinCo_Introduction_09.ppt Hotel Monterrey Lloret de Mar Capa de balasto de 0/45 mínimo 30 cm Filtro PV Adoquinado, espesor mínimo de 100 mm mm de grava Peso a partir de: 550 kg/m² Cubierta impermeabilizada Aislamiento térmico estabil para cubiertas revertidas Stabilodrain ® SD 30 llenado de grava

22 © ZinCo_Introduction_09.ppt Paisajismo creativo Ingeniería y Sistemas de Cubiertas Ajardinadas

23 © ZinCo_Introduction_09.ppt Soluciones para cubiertas inclinadas Ingeniería y Sistemas de Cubiertas Ajardinadas

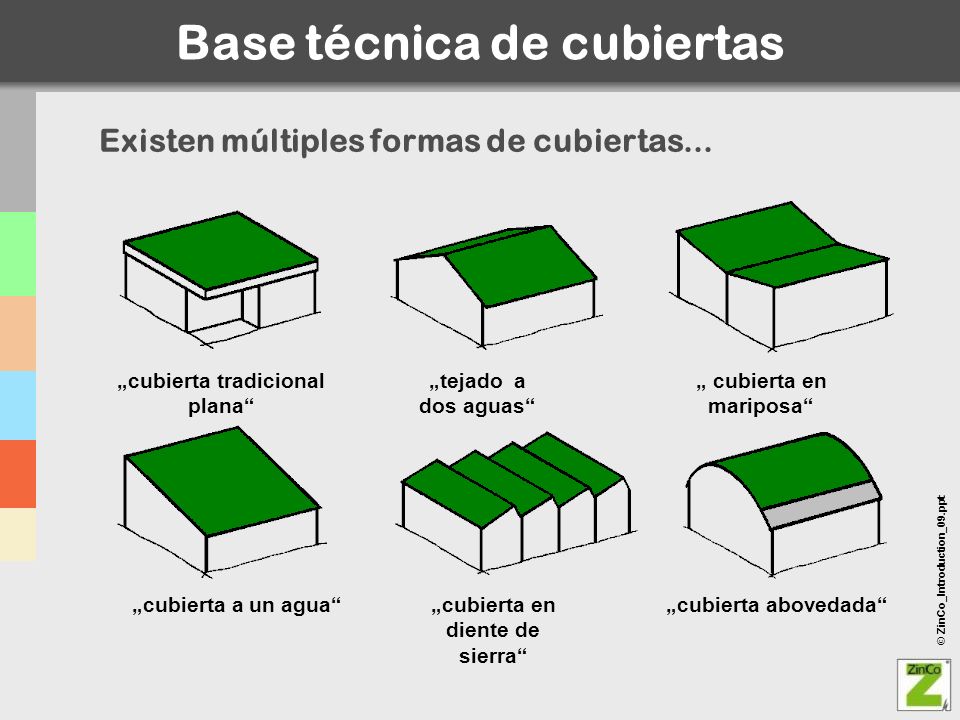

24 © ZinCo_Introduction_09.ppt Base técnica de cubiertas Existen múltiples formas de cubiertas... cubierta tradicional plana tejado a dos aguas cubierta en mariposa cubierta a un aguacubierta en diente de sierra cubierta abovedada

25 © ZinCo_Introduction_09.ppt Sistema Ajardinamiento de cubiertas inclinadas Cubierta con impermeabilización antirraíz No es recomendable utilizar láminas antirraíces adicionales sobre tejados inclinados. A partir de 13 cm Inclinación: 10-15°15-20°20-25° Altura de la construcción: aprox cm Peso saturado de agua: aprox kg/m² Peso seco: aprox kg/m² Inclinación: 10-15°15-20°20-25° Altura de la construcción: aprox cm Peso saturado de agua: aprox kg/m² Peso seco: aprox kg/m² Plantas según la agrupaciónvCampo Tejido anti-erosión en yute Tierra vegetal de Tipo Campo a partir de 5 cm encima de las granillas FS 75 Elemento Floraset ® FS 75 Manta protectora y de retención BSM64

26 © ZinCo_Introduction_09.ppt Parque Tecnologías Ambientales Son Reus Palma de Mallorca

27 © ZinCo_Introduction_09.ppt Parque Tecnologías Ambientales Son Reus Palma de Mallorca Distancias entre las barreras dependientes de la inclinación : a partir de 20°:aprox. 10 m a partir de 25°: aprox. 8 m a partir de 30°:aprox. 5 m Altura de las barreras: aprox. 8 cm Hay que interrumpir las barreras en puntos definidos.

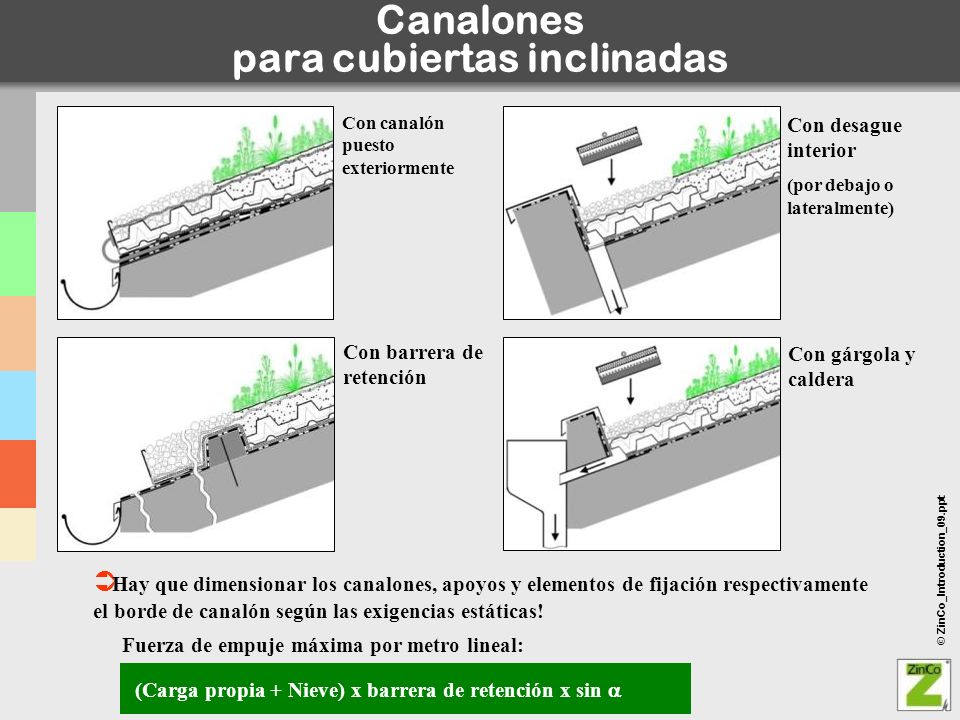

28 © ZinCo_Introduction_09.ppt Canalones para cubiertas inclinadas Hay que dimensionar los canalones, apoyos y elementos de fijación respectivamente el borde de canalón según las exigencias estáticas! Fuerza de empuje máxima por metro lineal: (Carga propia + Nieve) x barrera de retención x sin Con canalón puesto exteriormente Con barrera de retención Con desague interior (por debajo o lateralmente) Con gárgola y caldera

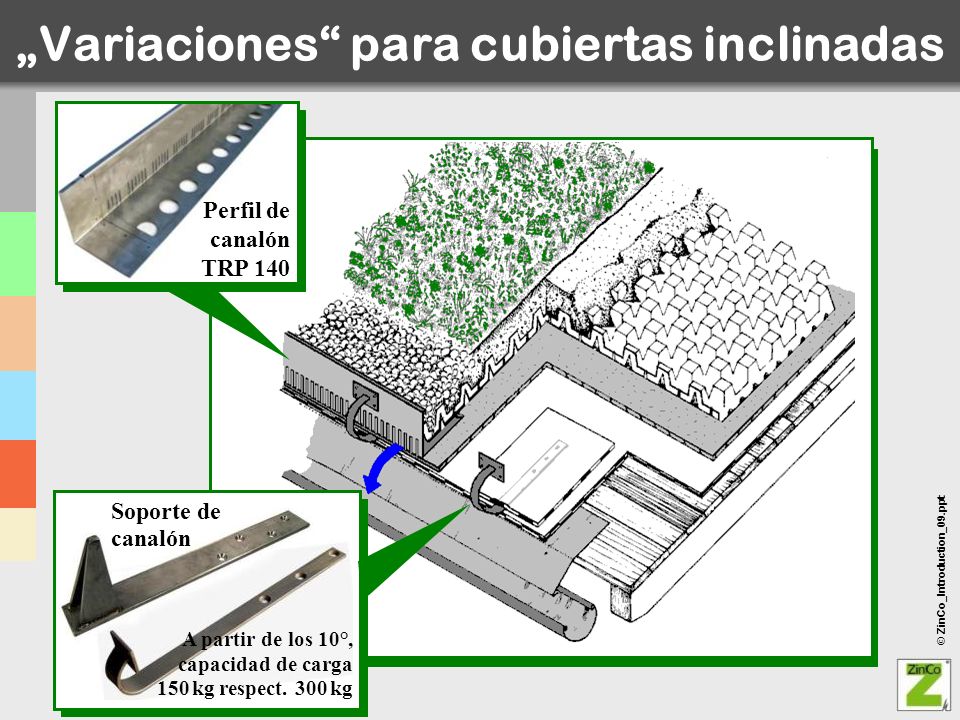

29 © ZinCo_Introduction_09.ppt Variaciones para cubiertas inclinadas Perfil de canalón TRP 140 Soporte de canalón A partir de los 10°, capacidad de carga 150 kg respect. 300 kg

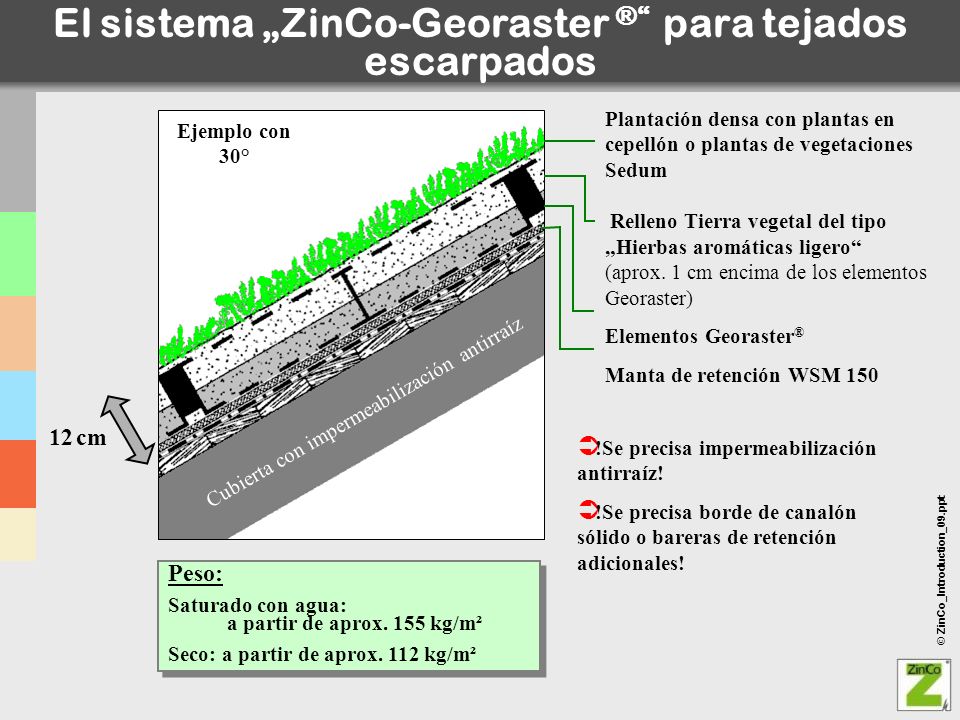

30 © ZinCo_Introduction_09.ppt El sistema ZinCo-Georaster ® para tejados escarpados !Se precisa impermeabilización antirraíz! !Se precisa borde de canalón sólido o bareras de retención adicionales! Peso: Saturado con agua: a partir de aprox. 155 kg/m² Seco: a partir de aprox. 112 kg/m² Peso: Saturado con agua: a partir de aprox. 155 kg/m² Seco: a partir de aprox. 112 kg/m² 12 cm Cubierta con impermeabilización antirraíz Ejemplo con 30° Plantación densa con plantas en cepellón o plantas de vegetaciones Sedum Relleno Tierra vegetal del tipo Hierbas aromáticas ligero (aprox. 1 cm encima de los elementos Georaster) Elementos Georaster ® Manta de retención WSM 150

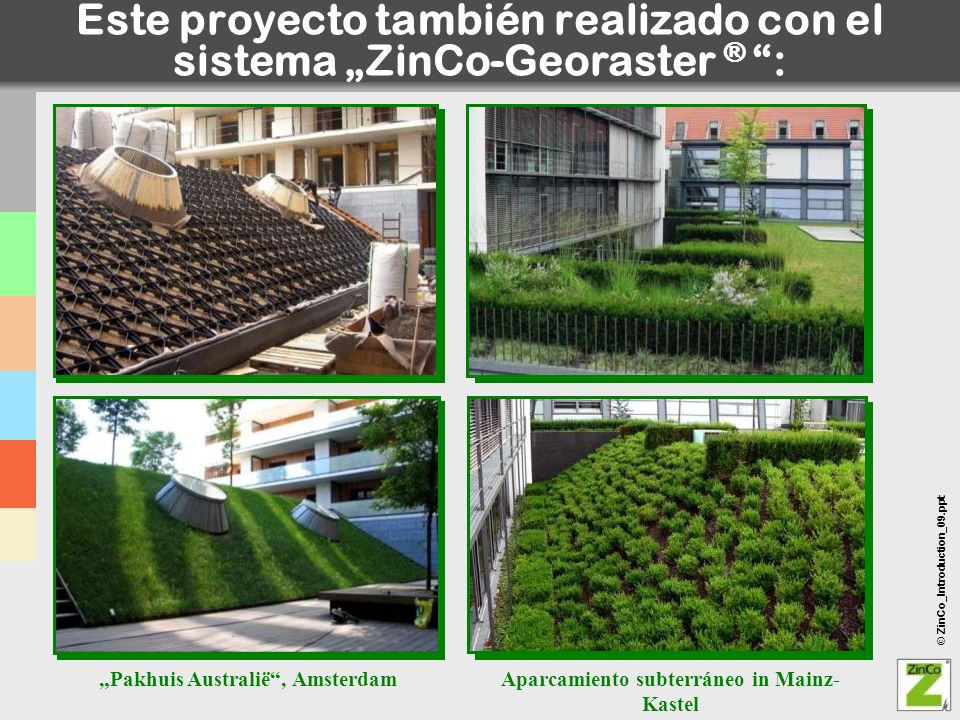

31 © ZinCo_Introduction_09.ppt Este proyecto también realizado con el sistema ZinCo-Georaster ® : Aparcamiento subterráneo in Mainz- Kastel Pakhuis Australië, Amsterdam

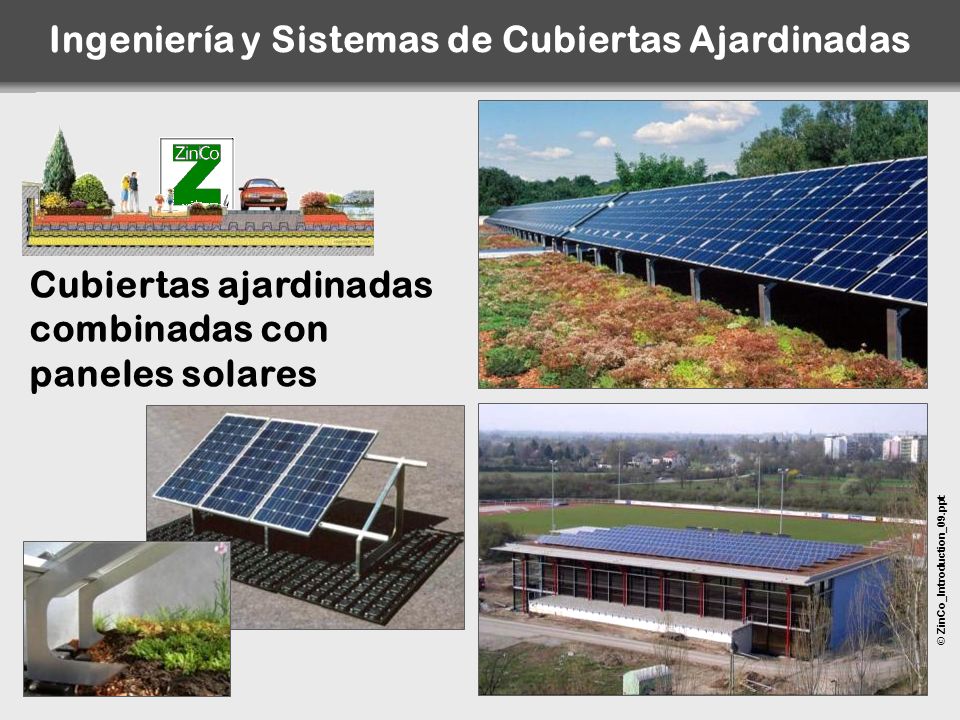

32 © ZinCo_Introduction_09.ppt Cubiertas ajardinadas combinadas con paneles solares Ingeniería y Sistemas de Cubiertas Ajardinadas

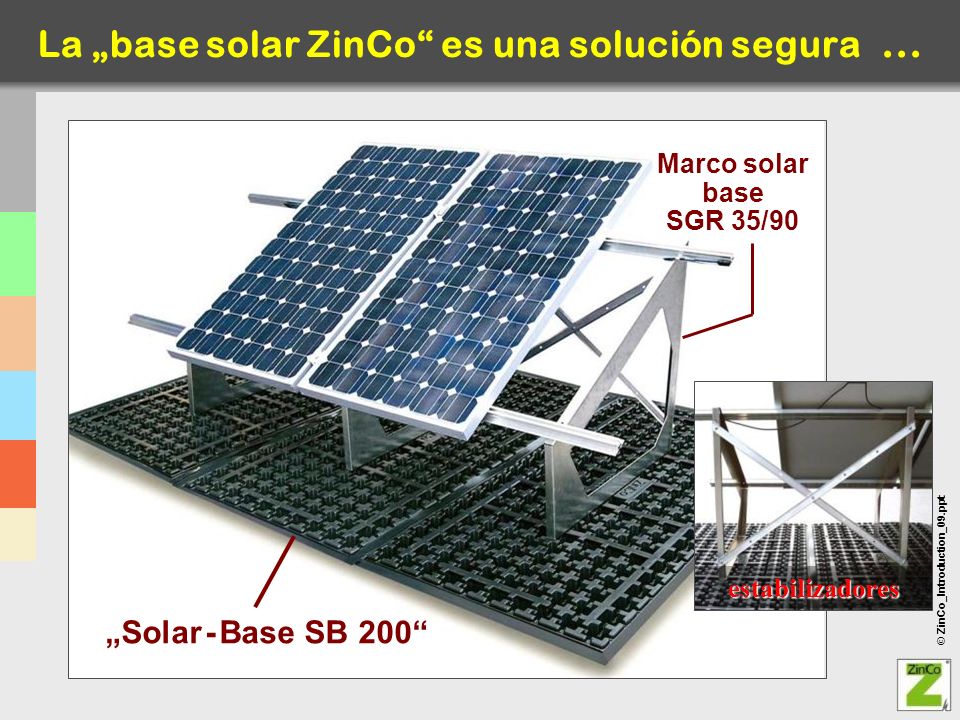

33 © ZinCo_Introduction_09.ppt La base solar ZinCo es una solución segura... Solar - Base SB 200 Marco solar base SGR 35/90estabilizadores

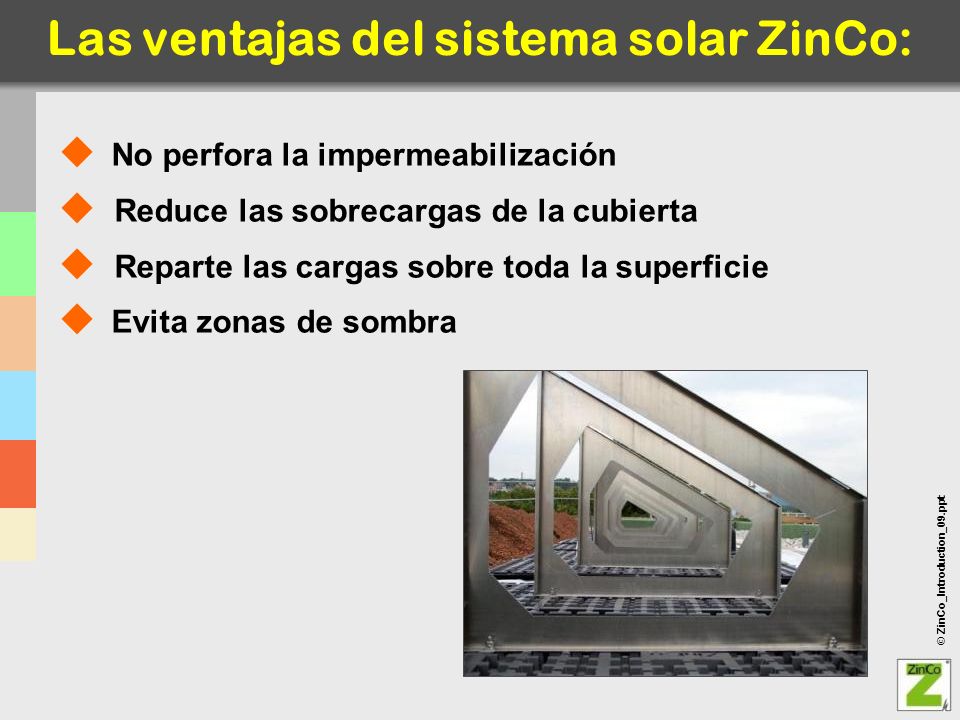

34 © ZinCo_Introduction_09.ppt Las ventajas del sistema solar ZinCo: No perfora la impermeabilización Reduce las sobrecargas de la cubierta Reparte las cargas sobre toda la superficie Evita zonas de sombra

35 © ZinCo_Introduction_09.ppt Cubiertas con sistemas Fallnet de seguridad personal Ingeniería y Sistemas de Cubiertas Ajardinadas

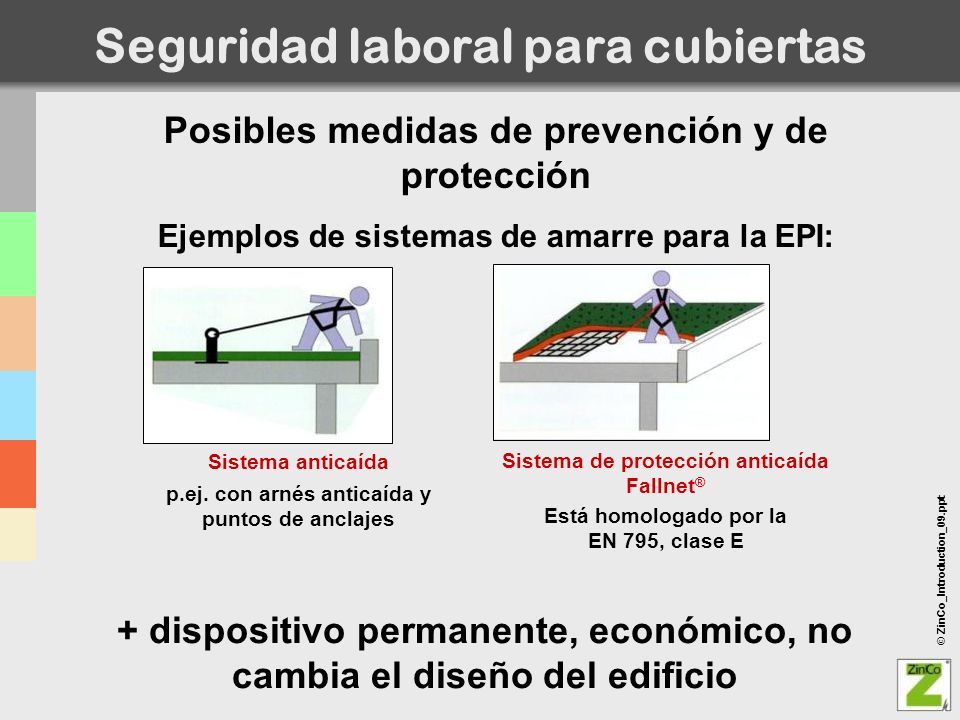

36 © ZinCo_Introduction_09.ppt Posibles medidas de prevención y de protección Ejemplos de sistemas de amarre para la EPI: Seguridad laboral para cubiertas Sistema anticaída p.ej. con arnés anticaída y puntos de anclajes Sistema de protección anticaída Fallnet ® Está homologado por la EN 795, clase E + dispositivo permanente, económico, no cambia el diseño del edificio

37 © ZinCo_Introduction_09.ppt El sistema de protección anticaída Fallnet ® Seguridad controlada desde hace 10 años NO penetra la impermeabilización No hay puentes térmicos Las ventajas de Fallnet ® : Instalación rápida y fácil incluso posteriormente Vale para cualquier cubierta

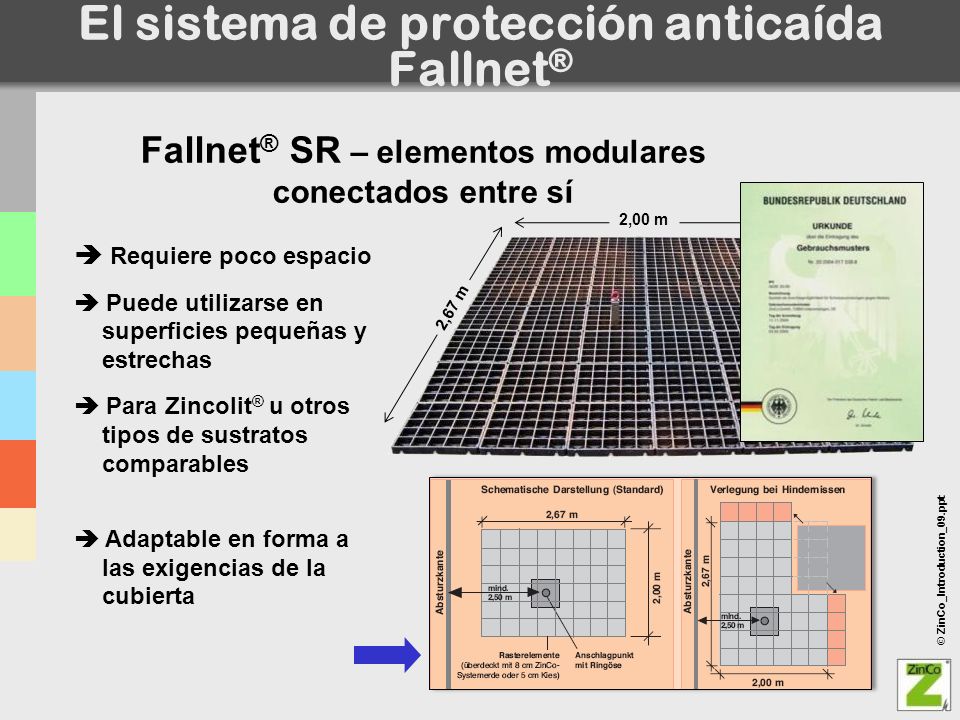

38 © ZinCo_Introduction_09.ppt El sistema de protección anticaída Fallnet ® Fallnet ® SR – elementos modulares conectados entre sí Requiere poco espacio Puede utilizarse en superficies pequeñas y estrechas Para Zincolit ® u otros tipos de sustratos comparables Adaptable en forma a las exigencias de la cubierta 2,00 m 2,67 m

39 © ZinCo_Introduction_09.ppt ZinCo - Guías Técnicas
